Малка-угломер. незаменимый транспортир строителя

Применение

Как уже отмечалось, угломерные устройства нашли свое применение практически во всех отраслях, промышленности, транспорта.

В строительном деле угломеры применяют при выполнении работ по монтажу, разметке и выполнении проектных работ. С его помощью осуществляют контроль над монтажом строительных конструкций, которые расположены под определенным углом по отношению друг к другу. Причем измерения могут проводиться в трех плоскостях. Кроме, угломера в строительстве применяют отвесы и уровни.

Кроме этого, угломерный инструмент применяют в столярном и плотницком деле, в геодезии. Даже в медицине так инструмент применяют для контроля над суставами, позвоночником и пр.

Угломер из транспортира

Это один из популярных методов инструмента своими руками, который можно найти в сети. Сделать его сможет даже ребенок. А материалов потребуется минимум.

Необходимые материалы

Для изготовления потребуются следующие материалы:

1. Канцелярский транспортир (в форме полукруга, желательно из прозрачного пластика);
2. Лазерная указка;
3. Прочная нить (можно заменить толстой рыболовной леской);
4. Рыболовное грузило с ушком (можно использовать гайку);
5. Суперклей и пищевая сода;
6. Спички или зажигалка, игла.

Себестоимость такого угломера составляет буквально 50 рублей. И это – с учетом стоимости лазерной указки и батареек, необходимых для работы.

Важно! Спички и игла необходимы для проделывания небольшого отверстия в транспортире. Более аккуратно это выполнить получится с помощью шлифовальной машины типа Dremel и тонкого сверла

Инструкция по изготовлению

Итак, изготавливается угломер по следующей схеме:

1. Ровно по центру в нижней части транспортира делается небольшое отверстие. Точка получится на линии, проведенной перпендикулярно к основанию с отметки в 90°. Отверстие можно либо высверлить, либо сделать с помощью раскаленной иглы. Последнее нужно только для пластиковых устройств – именно такой желательно и использовать.
2. К нити подвязывается рыболовное грузило. Она будет как маятник. Рекомендуемый вес грузика – от 5 грамм и более.
3. Нить продевается через отверстие в транспортире. На продетом конце делается узел, чтобы получившееся утолщение позволяло нитке не выскальзывать из отверстия. Зафиксировать маятник можно с помощью суперклея, но ждать, пока он застынет не обязательно – достаточно добавить щепотку пищевой соды и такая смесь мгновенно затвердеет.
4. К нижней грани транспортира крепится лазерная указка. Зафиксировать её также можно с помощью суперклея и пищевой соды. Если на корпусе указки имеются какие-либо неровности – их лучше убрать или вовсе затереть напильником.

Если есть возможность – следует провести проверку точности угломера с помощью строительного уровня (нужен тот, в котором имеется ватерпас).

Использование

Если все выполнить строго по инструкции, то такой самодельный угломер будет иметь максимальную погрешность всего в 1-2 градуса, не более. Для измерения угла потребуется:

1. Встать на ровную поверхность;
2. Поднять конструкцию до уровня груди, включить лазерную указку;
3. Навести точку лазера на плоскость, от которой и отсчитывается угол (желательно чтобы это была ровная плоскость, расположенная перпендикулярно земле);
4. Зафиксировать положение угломера и нити;
5. Посмотреть отметку на транспортире, на которую указывает нить маятника.

Учтите, что от указанной отметки на угломере потребуется отнять 90°. Естественно, такая самоделка не заменит полноценный строительный уровень, но в критических случаях её будет достаточно для проведения измерений.

Как сделать малку самостоятельно

Малка представляет собой настолько простой инструмент, что его можно изготовить из подручных материалов своими руками. Для изготовления малки в домашних условиях из материалов понадобятся следующие детали:

1. Брусок из качественной древесины. Брусок можно разделить на две части или же сделать в нем паз размером в 2 мм до середины отрезка древесины. Кстати, размер древесины может быть различным, но лучше сделать его до 30 см. Первая часть инструмента – это неподвижная колодка
2. В качестве подвижной части лучше взять старую линейку, в которой следует проделать паз. Длина этого паза должна быть равна половине размера самой линейки. Вместо линейки можно использовать тонкую досточку до 2-3 мм
3. Для соединения этих двух частей понадобится воспользоваться болтиком и «барашком». Предварительно просверливается отверстие в колодке

Важно обратить внимание! Для соединения подвижной и неподвижной части инструмента необходимо использовать болт с ограничителем от проворачивания. Все достаточно легко и просто, а внешний вид и качество конечного инструмента больше зависит от мастерства человека. Полученная самодельная малка будет незаменимым помощником в домашнем обиходе

Полученная самодельная малка будет незаменимым помощником в домашнем обиходе

Полученная самодельная малка будет незаменимым помощником в домашнем обиходе.

Все достаточно легко и просто, а внешний вид и качество конечного инструмента больше зависит от мастерства человека. Полученная самодельная малка будет незаменимым помощником в домашнем обиходе.

Делаем малку своими руками

И здесь, в первую очередь, следует серьезно подойти к выбору древесины. Она должна быть сухой и лишенной сучков, независимо от породы. А породу лучше взять достаточно твердую: дуб, ясень т.п. Такой инструмент прослужит значительно дольше, а разметка, производимая с его помощью – точнее.

Самостоятельное изготовление малки

Мы намеренно взяли видео с примером изготовления малки из простейших, практически бросовых материалов и подручных средств, чтобы вы увидели, насколько этот процесс незамысловат. А вот какие дополнительные функции из предлагаемых и самодельщиком из видео, и промышленно выпускаемых экземпляров придать вашей малке – решайте сами, наше мнение вам известно.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

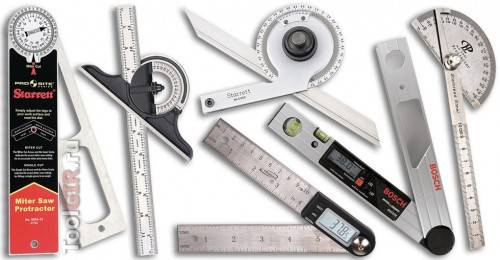

Угломеры

Вначале немного информации об инструментах для измерения углов, чтобы было понятней, чем же выделяется данный конкретный угломер из всей их массы. Или вы можете сразу .

В любом инженерном и ремесленном деле измерение и построение углов – одна из важнейших операций. Даже для сборки простого ящика нужно выверить 90°, не говоря уж о более сложных конструкциях. Неудивительно, что существует куча различных инструментов для этих измерений. Один из самых древних и известных – это транспортир. С ним не понаслышке знаком каждый еще со школьных лет.

Но сам по себе транспортир больше чертежный инструмент. Измерять и наносить углы на материале им еще можно, а измерить, например, внутренний угол откосов им самим уже не получится.

Простым и известным столярным и слесарным инструментом для измерения и построения углов является малка.

В своем стандартном варианте малка лишь инструмент переноса углов – по эталонному углу или транспортиру фиксируется угол, который после этого можно наносить, сравнивать, мерить и т.д. По этой причине она обычно используется в паре с транспортиром. Более продвинутые малки могут иметь собственную шкалу для разметки и определения угла, а с современным развитием электроники появились даже электронные.

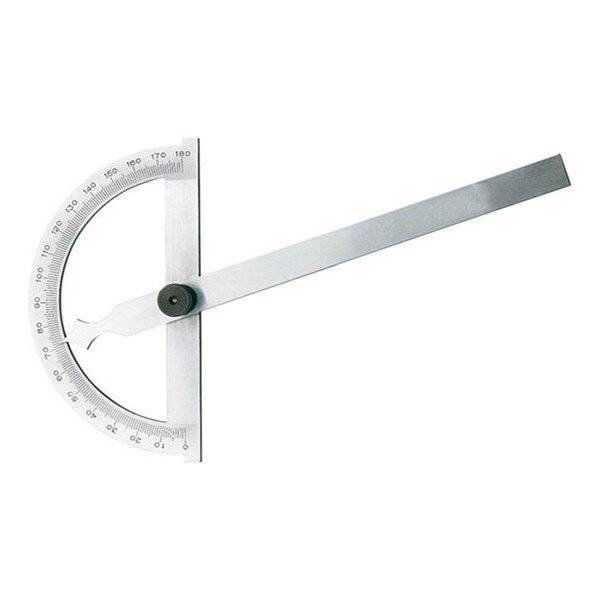

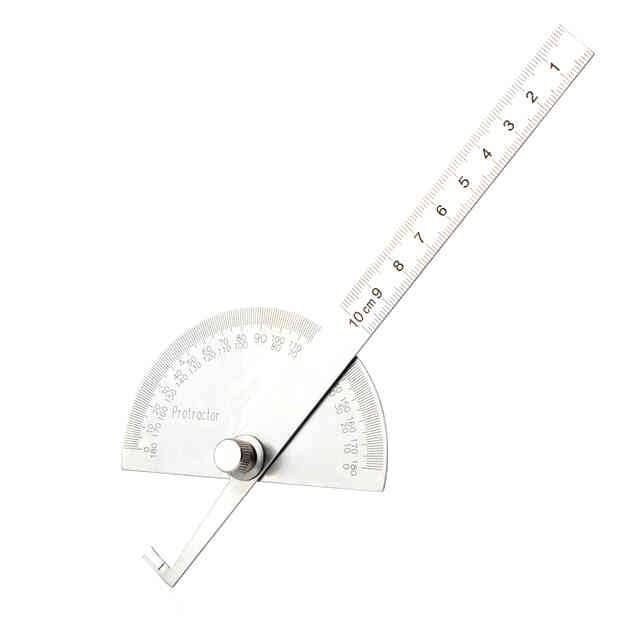

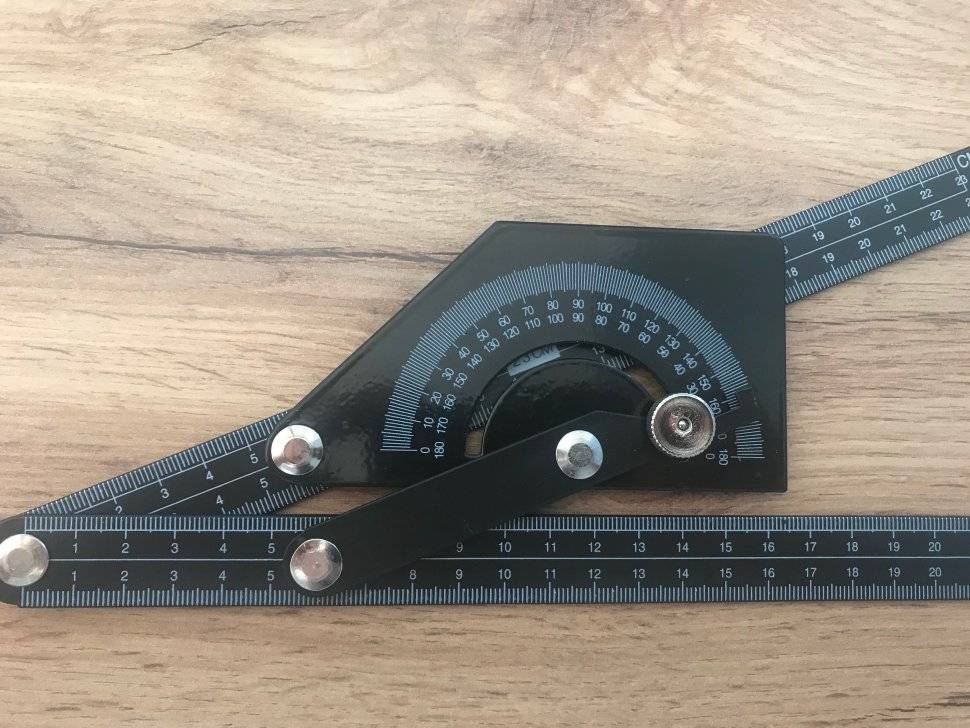

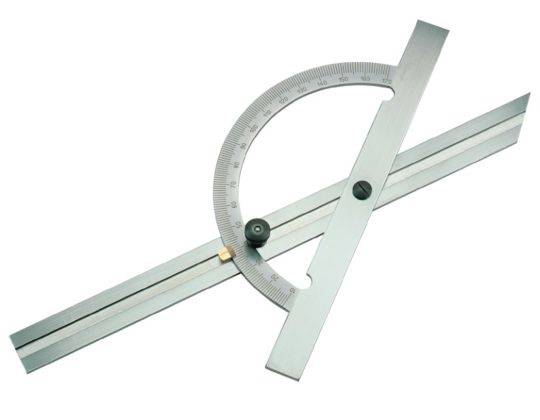

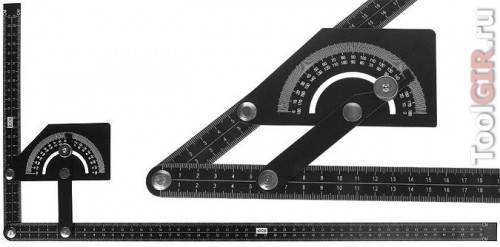

Исторический вариант простейшего угломера – это две линейки, объединенные общей осью. Эта конструкция и по сей день используется в большинстве электронных и механических угломеров. Существуют и другие, более сложные конструкции. Естественно, у всех есть свои особенности, достоинства и недостатки. Например, крайний правый на фото не способен измерять внутренние углы (на случай, если вы вдруг хотели купить подобный).

Самый важный показатель любого измерительного инструмента – это точность, не исключение и угломеры. Очевидно, что наибольшей точностью будут обладать угломеры, оснащенные нониусом или электроникой. Но сама по себе конструкция еще не вердикт, все зависит от производителя. Если вам нужна эталонная точность и качество, смотрите в сторону лидеров вроде Mitutoyo, Starrett. Главное не пугайтесь, узнав цену.

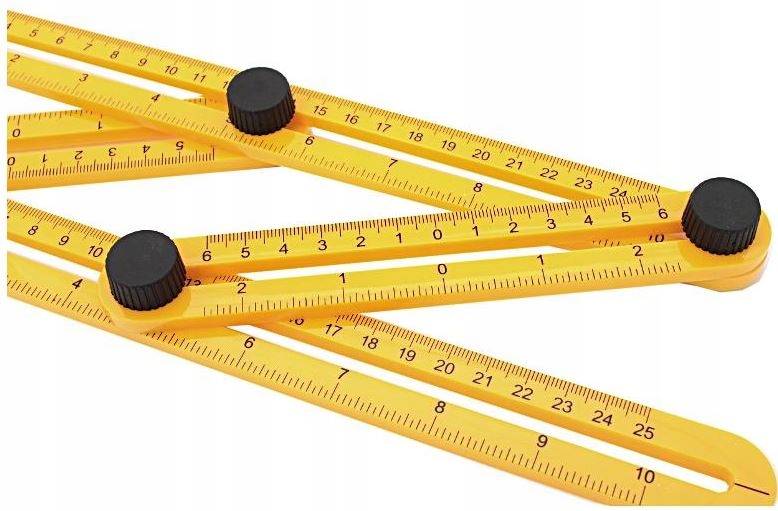

Из подручных средств простейший угломер можно сделать, взяв два полотна (или два куска) ножовки по металлу, и соединив их болтом через отверстие для крепления.

Все вышеперечисленные приспособления не устраивали меня либо функционалом, либо ценой, пока я не наткнулся на пластиковый угломер kwb. Международный действующий патент на него (US 4766675 A от 1988 года) принадлежит тайваньской компании CCKL. Creator International.

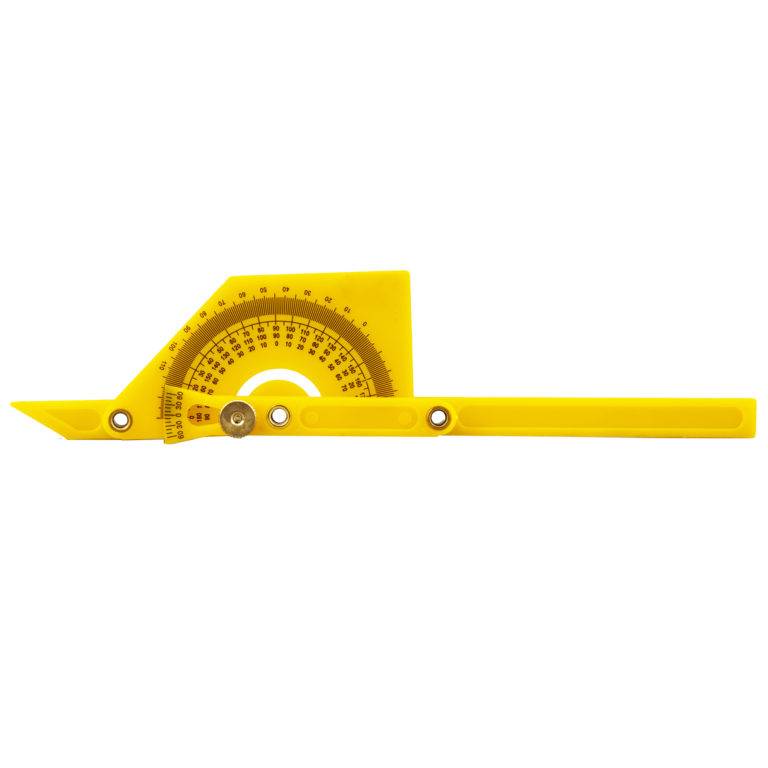

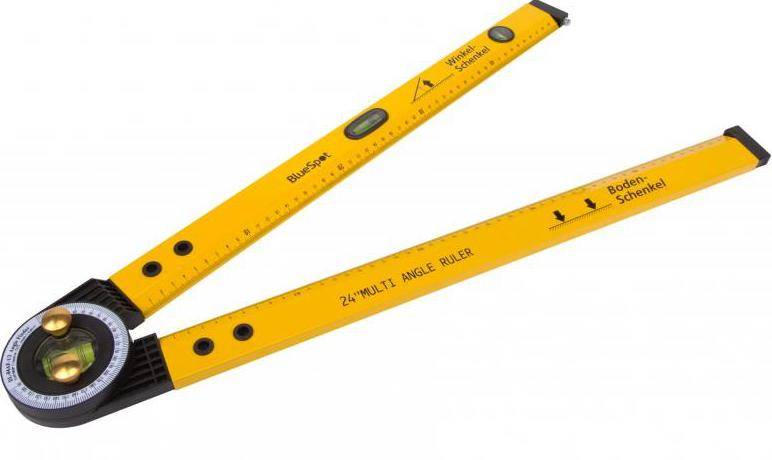

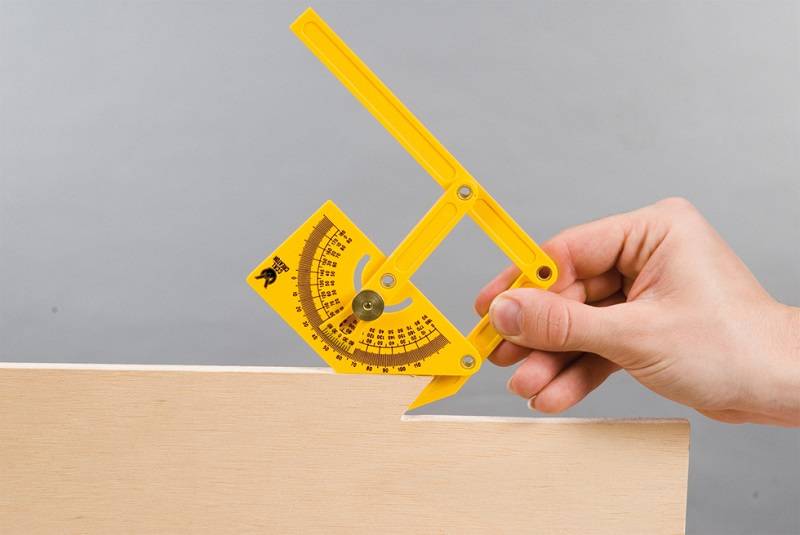

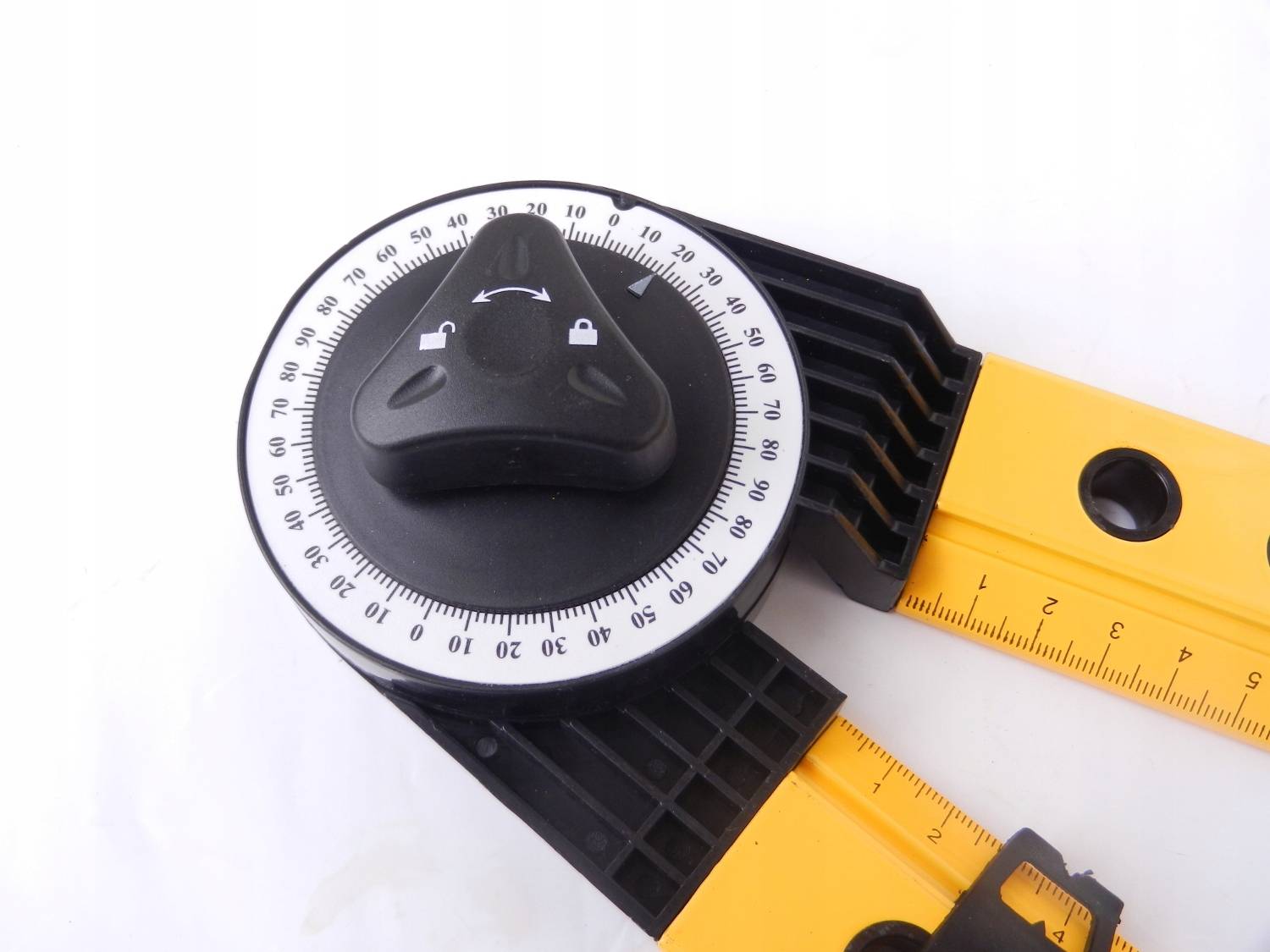

Все указанные варианты этого угломера полностью идентичны по конструкции и имеют достаточно положительные отзывы. На счет качества – не могу сказать, всех их в руках держать не доводилось. Возможно, он продается и под другими брендами. В любом случае, аналоги я озвучил для информации, чтобы вы могли выбрать любой из наиболее вам доступных.

Мой угломер в обзоре принадлежит немецкому маркетинговому брэнду kwb. Данная компания продает очень неплохой ручной инструмент и принадлежности, и имеет вполне достойную репутацию. Часть продукции производится в Германии, часть в Китае, часть еще где-то.

Маркетинговым брендом я называю компании, которые ничего (или почти ничего) не разрабатывают и не производят, а только продают под своим именем, заказывая продукцию у OEM производителей. Таких брендов сейчас очень много, в том числе российские Зубры, Skrab’ы, Stayer’ы и прочие. Само по себе это нормально, но очевидно, что компании фактически производящие свою продукцию заслуживают большего доверия.

Создание угольника Свенсона

Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы. В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

Малка – инструмент, который поможет отмерить нужный угол

Если вы впервые столкнулись с новым прибором, не избежать вопроса: что это такое и как им пользоваться? Как уже было сказано, данный прибор помогает проводить измерение углов, и давайте в качестве примера отметим угол в сорок пять градусов. Такие цифры мы берем не просто так, а подразумеваем резку дерева под самым популярным углом. Так же можно выбрать любое другое значение, которое вас заинтересует. Технически малка – это тот инструмент, который способен отмерить угол от нуля до ста восьмидесяти градусов. Итак, приступим к замерам.

1. Для начала можно найти нужный нам угол уже в готовом исполнении и провести замер. Можно также на специальном приборе выставить угол под нужным вам градусом.
2. Далее полученный результат зафиксируем крепежным болтом, желательно, как можно крепче.
3. После полученный угол прикладываем на деталь и проводим линию карандашом.
4. Отрезаем ножовкой по дереву или электрическим лобзиком угол по разметке.

Делаем откосы без проблем

Чаще всего малка-угломер применяется при устройстве оконных и дверных откосов. При помощи этого инструмента можно добиться не только ровных углов, но и правильно оштукатурить поверхность.

Важно, чтобы углы имели правильный угол рассвета и были симметричны относительно друг друга. Добиться этого на глаз практически невозможно: разница между откосами сразу же бросается в глаза

Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены

Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают

Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены. Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают.

Затем следует выбрать правильный угол рассвета. Для этого необходимо решить, с каким наклоном будет накладываться штукатурка. Это можно сделать, используя малку-угломер. Его колодку необходимо разместить на краю рамы окна. Угол определяется при помощи пера; это делается со стороны стен. После этого результат фиксируется, и остальные углы проверяются малкой. При несовпадении, выбирается другой показатель на приборе, либо подбивается лишняя штукатурка.

Для того чтобы откосы стали одинаковыми, их углы нужно выравнивать. Штукатуры обычно не выравнивают штукатурку возле окон, и она выглядит оборванной. Перед началом работ необходимо выровнять эти углы. Для этого на стену можно установить рейку, поставленную по уровню. Затем задаётся нужный угол и наносится раствор уже под этим углом.

Перед тем как на откосы будет наноситься штукатурка, необходимо закрепить на стенах рейки. Это можно сделать при помощи гвоздей или саморезов в зависимости от того, из какого материала изготовлены стены. После того как рейки будут сняты, образовавшиеся от креплений отверстия можно будет зашпаклевать.

На откос смесь нужно наносить с излишком. Для того чтобы штукатурка не отваливалась и ложилась ровно, её наносят под углом; действовать нужно от центра к углу. Малка-угломер потребуется для того, чтобы убрать из откосов лишнюю штукатурку. При помощи этого же инструмента углу придают нужное направление: для этого колодку нужно переместить на раму окна. По раме нужно провести колодкой, направляя её сверху вниз. При помощи пера малка-угломер выравнивает поверхность и удаляет с неё лишнюю штукатурку. Иногда в процессе работы появляются ямки. Избавиться от них несложно: достаточно положить на углубление больше смеси. Лишнее количество также можно убрать малкой.

Завершающий этап вывода откосов – это чистовая отделка. Для откосов нормальная толщина слоя штукатурки составляет 5 мм. Если работал неопытный мастер, слой может быть значительно толще. В этой ситуации обычно хочется сразу выровнить откос, но спешить с этим не стоит, так как раствор штукатурки имеет большую массу и при неаккуратном воздействии отваливается . Для того чтобы не пришлось делать всю работу заново и исправлять допущенные ошибки, лучше дать штукатурке возможность немного схватиться в том виде, который уже есть.

Ждать следует примерно сутки. После того как штукатурка встанет, нужно будет использовать специальную тёрку для зачистки. Этот инструмент позволит убрать все крошки и углубления, которые появились на откосах во время работы с ними

При желании поверхность можно сделать идеально ровной, однако работать нужно с осторожностью: некоторые мастера снимают слишком большой слой штукатурки и делают глубокие впадины, которые приходится заделывать заново

Метод ручного ошкуривания достаточно пыльный, поэтому лучше использовать защитную повязку. Пользуясь этим методом, мастеру не придётся прибегать к использованию дополнительных инструментов или материалов, а углы рассвета получатся одинаковыми.

Часто в столярном деле возникает необходимость измерения отличных от 90 градусов углов. Такая потребность возникает также и в строительстве, для чего и был изобретен такой простой инструмент, который называется малка. В строительстве этот инструмент применяется преимущественно при установке подоконников, но не каждый мастер знает, как пользоваться малкой. Угломер также будет незаменимым инструментом для тех исключительных случаев, когда необходимо выровнять плинтуса на полу или потолке.

Для выполнения замеров

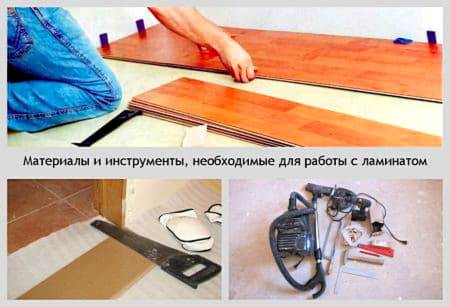

Чтобы покрытие пола было ровным и служило долго, потребуется инструмент для выполнения замеров и разметки. Мастеру нужно иметь под рукой:

• Рулетку. Это полезное в хозяйстве приспособление при укладке ламината будет требоваться часто. Еще до начала работ нужно будет снять замеры с комнат, чтобы знать, сколько материала потребуется купить.
• Метровую линейку из металла. Если рулеткой удобно снимать замеры с масштабных предметов, то для измерения небольших деталей и проведения ровных линий без линейки не обойтись.
• Металлический угольник. Необходим для откладывания прямых углов.

Транспортир. Этот измерительный инструмент нужен в том случае, если планируется диагональная или фигурная укладка ламината. В этом случае порезать ламели можно будет не только под прямым, но и под острым углом.

Совет! Вместо транспортира можно использовать приспособление аналогичного назначения – угломер.

Карандаш. Назначение этого приспособления объяснять никому не требуется, он необходим для нанесения меток.

Делаем откосы без проблем

Чаще всего малка-угломер применяется при устройстве оконных и дверных откосов. При помощи этого инструмента можно добиться не только ровных углов, но и правильно оштукатурить поверхность.

Важно, чтобы углы имели правильный угол рассвета и были симметричны относительно друг друга. Добиться этого на глаз практически невозможно: разница между откосами сразу же бросается в глаза. Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены

Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают

Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены. Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают.

Затем следует выбрать правильный угол рассвета. Для этого необходимо решить, с каким наклоном будет накладываться штукатурка. Это можно сделать, используя малку-угломер. Его колодку необходимо разместить на краю рамы окна. Угол определяется при помощи пера; это делается со стороны стен. После этого результат фиксируется, и остальные углы проверяются малкой. При несовпадении, выбирается другой показатель на приборе, либо подбивается лишняя штукатурка.

Для того чтобы откосы стали одинаковыми, их углы нужно выравнивать. Штукатуры обычно не выравнивают штукатурку возле окон, и она выглядит оборванной. Перед началом работ необходимо выровнять эти углы. Для этого на стену можно установить рейку, поставленную по уровню. Затем задаётся нужный угол и наносится раствор уже под этим углом.

Перед тем как на откосы будет наноситься штукатурка, необходимо закрепить на стенах рейки. Это можно сделать при помощи гвоздей или саморезов в зависимости от того, из какого материала изготовлены стены. После того как рейки будут сняты, образовавшиеся от креплений отверстия можно будет зашпаклевать.

На откос смесь нужно наносить с излишком. Для того чтобы штукатурка не отваливалась и ложилась ровно, её наносят под углом; действовать нужно от центра к углу. Малка-угломер потребуется для того, чтобы убрать из откосов лишнюю штукатурку. При помощи этого же инструмента углу придают нужное направление: для этого колодку нужно переместить на раму окна. По раме нужно провести колодкой, направляя её сверху вниз. При помощи пера малка-угломер выравнивает поверхность и удаляет с неё лишнюю штукатурку. Иногда в процессе работы появляются ямки. Избавиться от них несложно: достаточно положить на углубление больше смеси. Лишнее количество также можно убрать малкой.

http://proinstrumentinfo.ru/wp-content/uploads/2016/06/izmeritel-uglov-3… 300w» />

Завершающий этап вывода откосов – это чистовая отделка. Для откосов нормальная толщина слоя штукатурки составляет 5 мм. Если работал неопытный мастер, слой может быть значительно толще. В этой ситуации обычно хочется сразу выровнить откос, но спешить с этим не стоит, так как раствор штукатурки имеет большую массу и при неаккуратном воздействии отваливается. Для того чтобы не пришлось делать всю работу заново и исправлять допущенные ошибки, лучше дать штукатурке возможность немного схватиться в том виде, который уже есть.

Ждать следует примерно сутки. После того как штукатурка встанет, нужно будет использовать специальную тёрку для зачистки. Этот инструмент позволит убрать все крошки и углубления, которые появились на откосах во время работы с ними

При желании поверхность можно сделать идеально ровной, однако работать нужно с осторожностью: некоторые мастера снимают слишком большой слой штукатурки и делают глубокие впадины, которые приходится заделывать заново

Метод ручного ошкуривания достаточно пыльный, поэтому лучше использовать защитную повязку. Пользуясь этим методом, мастеру не придётся прибегать к использованию дополнительных инструментов или материалов, а углы рассвета получатся одинаковыми.

ист

Как работает маятниковый угломер

Конструктивно прибор напоминает стрелочные часы, так как представлен он в виде круглого циферблата с нанесенной разметкой, имеющей шаг 1 градус. Особенность инструмента в том, что стрелка на циферблате всегда имеет строго вертикальное положение, и работает по принципу маятника. Прибор имеет две градуированные в градусах шкалы красного и черного цвета.

• По красной шкале определяются значения, если осуществляется измерение вертикальных поверхностей
• По черной шкале исчисляются показания, когда измеряется горизонтальная поверхность

Теперь разберемся, как правильно пользоваться маятниковым угломером. Для этого нужно выполнить следующие действия:

1. Приложить инструмент к измеряемой плоскости специальным опорным основанием
2. Нажать на стопорное кольцо прибора, которое находится в верхней части
3. Дождаться, пока стрелка перестанет колебаться, а затем отпустить стопорное кольцо
4. Стрелка при этом останется на соответствующем значении, и теперь можно произвести считывание градусов, с чем никаких трудностей не возникнет. Главное не путать когда снимать по красной и черной шкале маятникового угломера

Главная особенность прибора в том, что он позволяет измерить угол поверхности без использования дополнительной плоскости, как это свойственно для механических устройств. Недостаток маятникового угломера — это склонность к механическому повреждению. Чтобы исключить такие последствия, нужно аккуратно пользоваться прибором, и хранить его в специальном кейсе.

https://youtube.com/watch?v=9yRVD1HDjIY

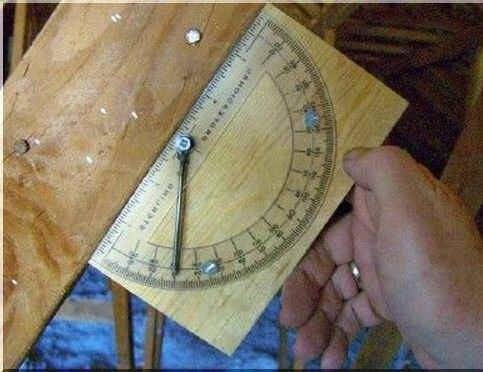

Угломер своими руками

Мне часто приходится заниматься разными монтажными работами, где требуется такой инструмент как уровень или угломер. Поэтому я решил сделать самодельный угломер.

Как оказалось, сделать его совсем не так сложно, как казалось вначале. На фото я измеряю угол наклона стропил на чердаке.

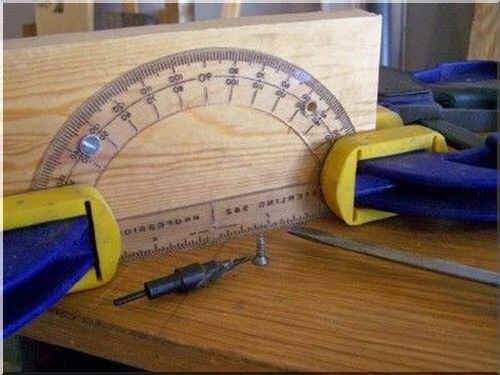

Главная составляющая угломера – обычный школьный транспортир. Под основание угломера я использовал дощечку из сосны с соотношением сторон 1х4. От сторон и углов этой дощечки будет зависеть правильность показаний угломера, поэтому ее необходимо изготовить с максимальной точностью. Проверяем углы и диагональ.

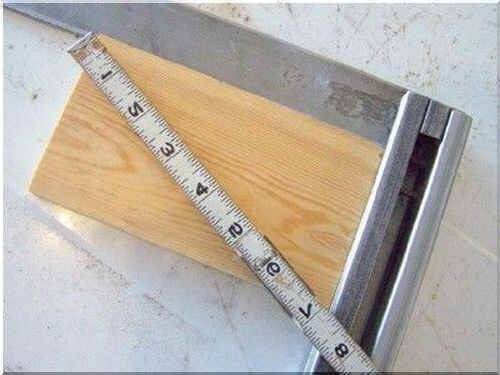

Поставьте дощечку на ровную поверхность и прижмите к ней транспортир, затем нужно зафиксировать транспортир с помощью струбцин. Следите чтобы транспортир не сдвинулся, когда вы будете затягивать струбцины . От этого будет зависеть точность самодельного угломера.

Сверлим отверстия под саморезы и проходим зенковкой, чтобы шляпки саморезов не выступали и указатель угломера не цеплялся за них.

Указатель угломера можно сделать из гвоздя или толстой проволоки. У меня есть сварка, поэтому я просто приварил гвоздь к гайке и обработал неровности на нождаке. Если сварки нет, то можно сделать указатель из проволоки, загнув один конец круглогубцами.

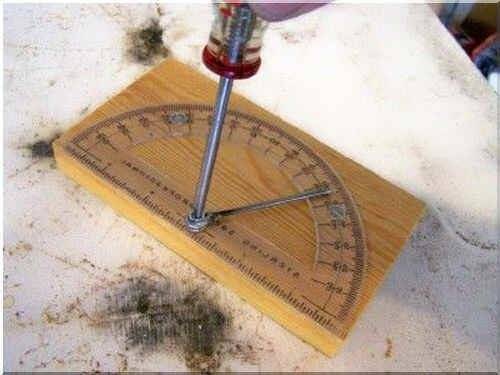

В центре круга транспортира тонким сверлом сверлим отверстие под саморез и привинчиваем указатель угломера.

Осталось только откалибровать угломер. Для этого нужно строго горизонтально выставить уровень и поставить на него угломер. Если указатель показывает не 90 градусов, добиваемся точности просто аккуратно сгибая гвоздь в нужную сторону. Вот и все – самодельный угломер готов.

Как пользоваться малкой — пошаговая схема

Шаг 1: Подготовка стен и оконного проема

Все стены помещения, в котором вы планируете сделать откосы, должны быть полностью оштукатурены. Как правило, на оконных проемах штукатурка заканчивается. Сами откосы должны быть подготовлены, очищены от пыли и обработаны грунтом. Также, если окно было установлено с помощью монтажной пены, выступающие излишки необходимо предварительно удалить при помощи ножа.

Шаг 2: Выбираем “угол рассвета”

Теперь нам нужно, прежде всего, определиться с углом, под которым будет проводиться штукатурка на откосах. Для этого колодку малки устанавливаем по краю оконной рамы и движением пера определяем угол по краю оконного проема со стороны стены. Фиксируем полученный результат на малке и проверяем соответствие по периметру оконного проема. Если при проверке выбранный угол не совпадает с выбранным значением, необходимо подрубить штукатурку со стороны стены или изменить угол на малке.

Шаг 3: Выравниваем угол откоса

Обычно на оконном проеме штукатурка заканчивается в хаотичном порядке, ровные углы выводят во время работы с откосами. Для того чтобы сделать идеальные углы откосов, нужно просто установить рейку на стену по краю откосов по периметру окна. Для этого малкой определяем, где будет находиться край рейки, и крепим ее саморезами или обычными гвоздями к стене. Не забываем строительным уровнем проверять рейку по вертикали, она должна стоять строго по уровню.

Шаг 4: Наносим раствор, задаем угол

Когда рейки установлены на углы откосов, приступаем к нанесению штукатурной смеси. Для этого мастерком под углом нанесите раствор на откос, желательно с небольшим излишком. После малкой следует удалить излишки штукатурной смеси и предать откосу направление угла. В этом случае установите колодку на оконную раму, точно так же, как мы поступали во время замеров, и проведите колодкой по раме снизу вверх. При этом перо удалит излишки и выровняет рабочую поверхность. Если после проделанных работ на откосе остаются ямы, добавьте раствора и снова снимите излишки малкой.

Шаг 5: Чистовая отделка

Обычно при устройстве откосов слой штукатурки может достигать 5 мм и более. В этом случае не спешите сразу выровнять откос в ноль, от своей тяжести раствор может попросту отвалиться или “поплыть”. В этом случае ему лучше отстояться в течение суток. На следующий день, когда раствор застыл, нужно с помощью штукатурной терки заделать смесью все изъяны в виде углублений и перетереть поверхность в ноль.

Благодаря такому способу ваши откосы будут достаточно ровные и эстетичные, плюс ко всему, данный метод не предусматривает дополнительную установку маяков. Применяя такой подход на практике, вы сможете сделать откосы во всем доме с одинаковым “углом рассвета”.

Часто в столярном деле возникает необходимость измерения отличных от 90 градусов углов. Такая потребность возникает также и в строительстве, для чего и был изобретен такой простой инструмент, который называется малка. В строительстве этот инструмент применяется преимущественно при установке подоконников, но не каждый мастер знает, как пользоваться малкой. Угломер также будет незаменимым инструментом для тех исключительных случаев, когда необходимо выровнять плинтуса на полу или потолке.

Подводя итоги

Надеемся, наша статья была для вас полезна. Для того чтобы более точно разобраться в технологическом и практическом вопросе, на нашем сайте представлена подробная фото- и видео-инструкция, в которой вы найдете полезную информацию по данному вопросу.

Уже на первых этапах строительства модели судна начинающий моделист столкнется с рядом терминов и понятий, значения которых не очевидны и требуют разъяснений.

Одна из операций, которую необходимо выполнить при установке шпангоутов на килевую рамку — снятие малки, т.е. снятие скосов на ребрах шпангоутов. Также может называться малковкой, малкованием и т.д.

Морской словарь объясняет понятие: В судостроительной практике малкой называют угол между полками шпангоутного угольника, когда он бывает больше или меньше прямого.

В частности при постройке небольших лодок и яхт необходимые для снятия малки определяют при помощи прикладывания гибкой деревянной рейки и выбирания выступающих частей под контрольной рейкой. После всех замеров плоскость торцовой части шпангоутов обрабатывается рубанком по этим «маячкам», что хорошо описано у С.Ветрова в «Пионерской судоверфи».

В судомоделировании смысл данной операции в том, что, как до установки шпангоутов на клей, так и уже после приклеивания, необходимо таким образом обработать внешнюю поверхность будущего каркаса корпуса — торцевые части шпангоутов, чтобы при дальнейшей черновой и чистовой обшивке судна обработанные планки ложились плотно прилегая к каркасу, с нужным изгибом, без изломов и провалов.

Производители наборов для сборки могут гравировать на деталях контуры для снятия скосов (малки) (в частности российский производитель наборов wooden kits «Мастер Корабел» на модели «Феникс»). Основное снятие малки производится, в данном случае, до установки шпангоутов по линиям лазерной гравировки, нанесённой производителем, а окончательная обработка — уже после посадки на клей.

В общем, для того, чтобы правильно и качественно снять малку, обеспечив в дальнейшем симметрию и правильные ровные обводы корпуса, начинающий моделист столкнется с необходимостью как-то закрепить на рабочей поверхности килевую рамку

Это важно для выравнивания строгой перпендикулярности связки шпангоут — киль, и как следствие, получение в результате обработки правильного гладкого обвода корпуса. В данном случае стапель — это не прихоть, а настоятельная необходимость

Каждый шпангоут, возможно, придется снять и установить несколько раз, проверяя рейкой или тонкой деревянной линейкой, постепенно обрабатывая и подгоняя его кромку и важно не терять впустую время при каждой установке на его выравнивание. Стапельный щиток, установленный в необходимом месте каркаса, под нужным углом к надежно зафиксированному килю будущего корпуса модели, значительно облегчит задачу.

Также стапель окажется полезен, если моделистом будет принято решение снимать малки с уже склеенного каркаса корпуса, что в некоторых случаях имеет смысл.

Черновую обработку шпангоутов, снятие малки каждый моделист выполняет удобным для него способом: при помощи модельного ножа, надфиля или напильника, шкуркой закрепленной в шкурнике и т.д. или по своему механизируя тонкий процесс.

Перед окончательной чистовой обработкой шпангоуты еще раз проверяются на перпендикулярность и устанавливаются на клей. После высыхания, перед зачисткой шкурником рекомендуется установить между шпангоутами в шпации временные распорки — бруски из подходящего нетвердого материала — бальзы или подобной древесины, подойдет даже плотный пенопласт. Укреплённый таким образом каркас корпуса окончательно обрабатывается тонкой шкуркой, закрепленной на достаточно длинном шкурнике. Все эти действия позволяют в дальнейшем иметь удобный для обшивки и не нуждающийся в дополнительной обработке каркас корпуса модели с выдержанной геометрией.

Малка удобный столярный инструмент. Малка служит для измерения, перемещения любых углов.

Ей удобно пользоваться при укладке ламината, паркета, частично плитки и т. д. Малка состоит из двух элементов, соединённых между собой болтом с гайкой. Болт с гайкой немного натягиваются, чтобы малка складывалась и раскладывалась оставаясь в нужном положении.
