Магнитный угольник для сварки. нужно только выбрать градус!

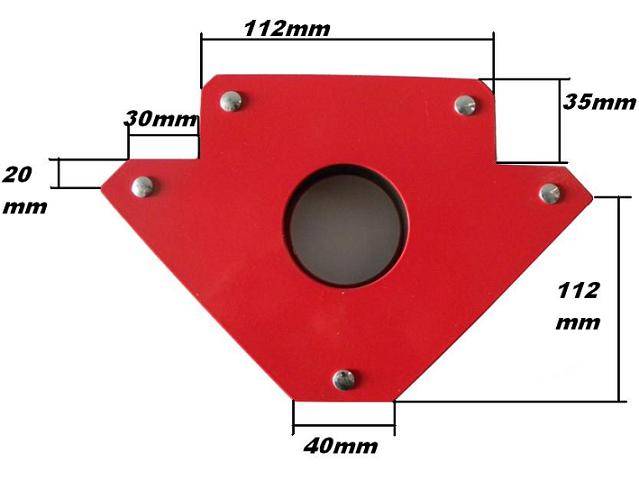

Размеры

Магнитные приспособления отличаются небольшими габаритами, которые и делают их такими востребованными. Параметры длины, ширины и высоты оснастки с магнитами могут варьироваться, но независимо от модели и производителя все они компактны и удобны в работе. Средний вес изделия составляет порядка 1 кг.

Самым важным показателем является сила притяжения (удержания или прижима) магнитных уголков. Производители и поставщики могут указывать этот параметр в фунтах (LBS или lbs) и в килограммах (кгс). Максимальная величина этого показателя равняется 34 кгс или 75 lbs. Также можно встретить следующие величины: 11; 13; 22; 23; 24 кгс и другие.

Важно! Чем выше данный параметр, тем более тяжелые детали магнит может «держать» и тем лучше осуществляется фиксация. Не стоит для принятия решения о покупке принимать в расчет размеры в сантиметрах, лучше смотреть на силу притяжения. В зависимости от поставленных задач следует выбирать необходимую модель

В зависимости от поставленных задач следует выбирать необходимую модель.

Это интересно: Особенности кабелей для сварочных аппаратов: рассмотрим по пунктам

Цели использования

Магнитные крепежи используются для достижения следующих целей:

• Удобного закрепления деталей и упрощения их монтажа;
• Правильного позиционирования свариваемых плоскостей;
• Быстрой сборки конструкций;
• Установки определённых углов для соединяемых изделий;
• Аккуратной и точной сварки, позволяющей избежать грубых ошибок;
• Эффективной замены громоздких зажимов и струбцин.

Сварочные магниты позволяют регулировать крепёж и сборку элементов в соответствии с условиями работы. Они имеют силу сцепления от 10 до 50 килограмм и дают возможность работать как с фасонными изделиями, так и с листовым металлом. Основными достоинствами таких устройств являются такие важные факторы, как сокращение периода на подготовку изделий к свариванию и снижение трудоёмкости рабочего процесса.

Преимущества магнитов

Основными преимуществами магнитов по сравнению с винтовыми и клиновыми оснастками являются:

• Легкая и быстрая черновая сборка конструкции.
• Возможность фиксации деталей под наиболее употребительными углами в 45°, 90°, 135°. Продвинутые модели магнитных креплений для сварки позволят крепить заготовки и под углами 30°, 60°, 75°, а универсальные — под произвольным.
• Экономия времени на подготовительные операции в несколько раз.
• Крепления малогабаритны и не мешают сварке.
• Отключаемые сварочные магниты еже быстрее устанавливать или снимать.
• Легкость очистки от стружки, опилок и шлаков. ( особенно отключаемые).

Недостатком по сравнению с винтовыми и клиновыми креплениями является неприменимость с деревом, пластиком и другими немагнитными материалами.

Предназначение магнитных угольников

1. На подготовительные работы уходит много времени, свариваемые заготовки должны образовывать стык, чтобы этого добиться, иногда приходится звать помощника, крепить струбцину. С магнитным угольником сварщика процедура упрощается.
2. От фиксации металлических деталей в статичном положении зависит качество шва и геометрия точных конструкций. В этом случае приходится использовать струбцины, их установка – обязательная часть технологического процесса. С угольником можно зафиксировать металлические части между собой надежно без всяких приспособлений.
3. Сложно размечать металл при работе на высоте, в замкнутых пространствах. Сделать разметку с помощью уголков намного проще.
4. С магнитными приспособлениями ускоряется процесс сварки, уменьшаются трудозатраты, это экономическая составляющая использования уголка.
5. Устройства легко использовать: достаточно прислонить их к металлу, они уже не сдвинутся. Они надежно крепятся в любых условиях, в вертикальной, горизонтальной, наклонной плоскости. Часто используют на верховых работах: закрепленные магнитом элементы не нужно придерживать руками, они застрахованы от падения.
6. При использовании угольников между свариваемыми частями конструкции сварщик получает свободу действий, отпадает необходимость прихватывать детали до наплавки основного шва.

При использовании угольников между свариваемыми частями конструкции сварщик получает свободу действий

На что смотреть при выборе магнитного уголка

Выбирая магнитный уголок для сварки, рекомендуется обращать внимание вот на что:

С какой целью и для чего будет использоваться магнитный держатель

Если для выполнения простых работ по сварке, то вполне хватит обычного магнитного уголка с набором часто используемых углов;
Следующий момент, на который нужно обратить внимание, это сила удержания. Чем она будет выше, тем тяжелей по весу конструкции можно будет собирать

Это очень важный параметр, на который следует обязательно обращать внимание при выборе;
Ну и третье, это качество магнита, который может менять свои свойства при нагревании.

Магнитные уголки для сварки — это не роскошь, а необходимый атрибут сварщика, который позволяет сократить время на сборку заготовок и в целом облегчить выполнения сварочный работ.

Как сделать магнитную массу

Работа по изготовлению магнитной массы для сварки начинается с отделения круглого магнита от динамика. В зависимости от его конструкции, придётся воспользоваться отвёрткой или болгаркой

Однако очень важно, чтобы металлические пятаки с двух сторон магнита, остались целыми и невредимыми

После того, как магнит извлечён, по центру нужно высверлить сквозное отверстие. Опять же, может быть отверстие уже есть, если магнит был прикручен к корпусу динамика болтом. В любом случае после этого необходимо хорошенько зашлифовать поверхность металлических пятаков магнита с двух сторон. В противном случае, даже малейшие выступы на них, будут мешать цепляться магнитной массе сварочного аппарата, к поверхности свариваемой заготовки.

На заключительном этапе изготовления самоделки, нужно вставить болт в отверстие магнита, прикрепить к нему массу от сварочного аппарата, и обтянуть все гайками через шайбы. На этом изготовление магнитной массы для сварки завершено.

Таким образом, всего лишь за час или два, можно сделать эффективное приспособление, которое станет очень полезным при выполнении сварочных работ. Магнитная масса для сварочного аппарата имеет достаточный прижим, она не нагревается в процессе сварки, а прикрепить её получится даже на совершенно ровный участок металлической заготовки.

Разновидности сварочных приспособлений

Зачем используются магнитные аксессуары в сварочных работах? Технология соединения деталей путем варки может потребовать от сварщика, например, размещения разных заготовок под углами от 30 до 90 градусов или же точной ориентации краев в одной плоскости. Особенно полезны такие магниты для сварки металлоконструкций из профильных труб. Добиться отменного качества можно только с использованием разного рода уголков и держателей.

Чаще всего в сварочной практике потребуются такие приспособления:

• Магнитные уголки (постоянные и отключаемые).
• Закрепляющие устройства (для фиксации в одном положении).
• Струбцины (используют для прижима деталей).
• Распорки (для создания зазоров).

Магнитные уголки

Главное преимущество такого приспособления в том, что они позволяют сократить время на подготовку деталей к свариванию. Магнитный уголок для сварки позволяет:

Способы применения

• Снизить трудоемкость процесса. Не нужно долго возиться с закреплением деталей.
• Возможность фиксировать части изделия практически под любым углом.
• Компактность приспособлений упрощает работу с ними.
• Автоматизировать процесс сварки. Отключаемые магниты позволяют быстро соединить и отсоединить крепеж.

Самые элементарные изделия имеют простые сварные соединения, но чаще они имеют сложные конфигурации и формы швов. Да и точность при такой работе никто не отменяет. Поэтому часто используют магнитные приспособления с различным функционалом: фиксированными и регулируемыми углами или же постоянные и отключаемые магнитные системы.

Конструкция постоянных магнитных уголков проста. Это две пластины из металла с расположенным между ними магнитом. Самая распространенная форма в виде домика с двускатной крышей, срезанным коньком и круглое отверстие посередине. Также есть и другие, для варки во всех трех координатах пространства, или попроще – четырехгранные или многогранники, а также цилиндры.

Отключаемые магниты

Магнитный держатель для сварки может быть как постоянным, так и отключаемым. Они позволяют закрепить детали включением.

Их преимущество в том, что отключаемый магнит для сварки можно снять одним поворотом выключателя, после фиксации деталей точками сварки. Также это упрощает чистку магнита от стружки и мелких обрезков (в отличие от постоянного магнита).

Также все магнитные угольники могут быть стандартными или универсальными. Если стандартные имеют точно фиксированные углы, то универсальные позволят сварить две детали под углом, например, в 32 градуса.

Струбцины

Это приспособление предназначено для стягивания двух частей между собой и временной их фиксации.

Самая распространенная форма это в виде перевернутой на бок буквы «п». Одна сторона служит постоянным фиксатором, а с другой имеется винтовой прижим с резьбой.

Размер деталей, которые можно зафиксировать струбцинами, ограничивается их параметрами.

Такие прижимные устройства будут полезны не только при сварочных, но и в других видах слесарных работ.

Использование простое — детали размещаются в струбцине и затягиваются винтом.

Распорки

Для создания зазоров между свариваемыми частями изделия можно сделать элементарную распорку с куска трубы или арматуры. Но, чтобы сократить время подготовки, можно воспользоваться фабричной продукцией.

Принцип работы таких приспособлений, как и струбцин, основан на винтовой резьбе. Только функционирующих, наоборот, на разжимание.

Это интересно: Угловая струбцина для сварки — как выбрать и использовать на практике?

Магнитный держатель своими руками

Если вы не нашли подходящего варианта сварочного фиксатора в магазине или стеснены в средствах, нужный магнит для сварки можно соорудить самостоятельно.

Работа с магнитным угольником.

Сделать своими руками магнитный угол для сварки – отличная идея по трем причинам:

• Это реальная экономия средства
• Это будет приспособление, подходящее именно для ваших технических нужд.
• Это весьма несложное устройство, сделать которое вполне реально даже без особого практического опыта.

Что вам понадобится:

• магнит любой формы, но предпочтительнее круглой с толщиной около 15-ти мм;
• лист из стали толщиной 2 мм;
• болты М6 с гайками.

Угольник для сварки с отключением.

Советы и этапы изготовления сварочного угольника следующие:

Это устройство лучше всего делать из стали вручную, с помощью болгарки или лазера. Главное – выпилить шаблоны с чрезвычайно точными углами на рабочей плоскости. Шаблонов должно быть два. Их размер должен быть больше диаметра магнита

Особое внимание уделяем размеру и шлифовке углов – от этого будет зависеть качество вашего угольника. Хорошо отшлифовать не помешает всю поверхность: если останется ржавчина или какие-либо дефекты, снизится сила действия магнита

Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек

Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек

Избавиться от этого можно с помощью проставки – специальной детали из манеры, которая должны быть немного меньше по периметру, чем сам стальной уголок. Такая проставка добавит держателю дополнительную жесткость, что вам не помешает. В ней проделывается специальное сквозное отверстие. Магнит может быть разной формы. Его помещают внутрь. Он ни в коем случае не должен выступать за края стальных пластин. Для его фиксации нужно сделать четыре отверстия: одно посередине и остальные три – по краям. Финальный этап сборки – аккуратное складывание слоев нашего «бутерброда», которые можно зафиксировать или клеем, или металлическими заклёпками. Самым надежным способом будут болты М6. Гайки следует поместить не только на концы болтов, но и между слоями. Хвостики болтов, выступающие на гайки, нужно обрезать болгаркой.

Следует помнить о свойствах магнита. Если вы поместили в угольник обычный, а не жаростойкий ферритный экземпляр, то под действием высоких температур он может утратить свои свойства. Об этом нужно помнить и контролировать.

Критерии выбора

Перед тем, как приобрести магнит для сварочных работ, необходимо тщательно проанализировать вопросы, касающиеся режима использования устройства и сферы его применения. Нет надобности переплачивать за бренд и покупать чересчур дорогое приспособление, если оно будет применяться редко и не в профессиональных целях.

Поэтому при выборе магнита необходимо придерживаться ряда простых правил:

• Чем качественнее приспособление, тем дольше оно будет сохранять свои технические характеристики. Магнит находится в непосредственной близости с зоной сварки, в связи с этим он постоянно подвергается воздействию высоких температур, которые систематически ухудшают его свойства;
• Чем выше мощность поля, тем шире диапазон использования устройства. Серьёзные модели магнитов способны удерживать детали, масса которых достигает 35 килограмм;
• Чем выше перечень рабочих углов, тем более функциональным является устройство. Наиболее предпочтительны магниты со следующими значениями углов: 30, 45, 60, 75, 90 и 135 градусов;
• Чем больше количество углов, тем разнообразнее будет подход к выполнению сварочных работ.

Если позволяют денежные средства, то стоит присмотреться к приспособлениям с активатором магнита. Сегодня отечественный рынок представлен довольно большим количеством этих устройств.

Отключаемый магнит для сварки — это незаменимый помощник профессионала в его повседневной трудовой деятельности. Он позволяет эффективно выполнять сварочные работы самостоятельно, в период отсутствия подсобного работника. Но не стоит забывать, что, если выбран неподходящий магнит или его качество находится на низком уровне, может произойти ситуация, когда собираемая конструкция разрушится в самый неподходящий момент, тем самым нанеся непоправимый ущерб рабочему процессу.

Ценообразование

Ни для кого не секрет, что цена магнитов для сварки зависит в основном от марки производителя и наличия дополнительных функций, присутствующих в устройстве.

Важными факторами также являются:

• Тип приспособления;
• Величина силы сцепления;
• Возможность формирования нестандартных углов;
• Присутствие активатора магнитного поля;
• Уровень нагрузки, который могут выдерживать устройства.

Выяснить ориентировочную стоимость этих приспособлений можно посредством интернета, посетив тематические порталы и форумы.

Средний сегмент занимают магниты, представленные шестиугольной формой, которые не имеют включателя магнитного поля, но характеризуются неплохим удерживающим усилием. Их стоимость варьируется в пределах от 550 до 1500 рублей.

Самыми дорогими представителями сварочных магнитов являются устройства угольной формы, обладающие возможностью активации и отключения магнитного поля. Цена на это оборудование составляет 2500-3500 рублей.

Возможно вас заинтересуют другие материалы по выбору сварочного оборудования:

Заключение

Для осуществления качественных и безопасных работ, кроме традиционных видов оборудования, рекомендуется использовать дополнительные средства — магниты для сварки. Они являются незаменимыми помощниками для соединения деталей в различных плоскостях, позволяя быстро и комфортно изменять их положение и выбирать оптимальную позицию для проведения технологических операций.

Магнитные крепления широко применяются как профессиональными специалистами, так и сварщиками-любителями. Работы, проводимые с помощью этих приспособлений, делают сварной шов более аккуратным и точным.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

1. Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
2. Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
3. Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Видео:

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

• магнит из мощного динамика;
• стальной лист толщиной 2,5 мм;
• термостойкий клей для металла;
• заклёпки.

Для проведения работ понадобятся следующие инструменты:

• болгарка;
• электродрель;
• сверло по металлу;
• заклёпочник;
• угольник;
• напильник.

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

1. На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
2. С помощью болгарки заготовка вырезается строго по намеченным полосам.
3. Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
4. Осуществляется вырезание точной копии предыдущей детали.
5. Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
6. Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
7. Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
8. Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
9. Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Видео:

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

Из чего изготавливаются угольники

Современные угольники изготавливают из таких материалов, как дерево, пластик и металл

Самыми надежными являются металлические инструменты, которые не подвержены деформациям, что очень важно при выполнении строительных и ремонтных работ. На одной или двух направляющих имеются шкалы, посредством которых можно контролировать расстояние

Длина направляющих составляет от 60 до 1600 мм, что зависит от сферы применения инструмента. Прибор имеет Г-образную форму, поэтому среди специалистов, пользующихся этими инструментами, можно встретить название уголок. Универсальный угольник — это малка. В отличие от угольника, малка имеет шарнирное соединение, что позволяет определять не только прямые углы.

Металлические угольники изготавливаются из углеродистой стали таких марок:

• Х
• У8А
• 9Х
• ШХ15

В процессе изготовления инструмент подвергается термической обработке, что позволяет закалить деталь до высокой твердости величиной 50-58 HRC. Производители выпускают угольники трех классов точности — 0, 1 и 2. Наиболее точными являются устройства с нулевым классом точности, которые применяются в метрологических лабораториях и поверочных службах. Устройства с классом точности 1 используются специалистами — каменщиками, плотниками, слесарями, сварщиками. Менее точные приборы, относящиеся ко второму классу, применяются в быту домашними мастерами.

Это интересно!Угольником также является равнобедренный прямоугольный треугольник, у которого две стороны расположены под прямым углом. Инструмент такой формы является более точным за счет того, что одинаковой жесткости на любом участке плоскости.

Выбираем правильный угольник: здесь и сейчас

Здесь все просто: для простых домашних сварочных работ вам понадобятся незатейливые по своей конструкции держателей. Сложные процессы подразумевают фиксаторы с технологическими наворотами – от отключаемых магнитов до жаростойких вариантов, от простых уголков до 3D моделей.

Так или иначе, качественный магнитный держатель для сварки обязательно должен быть устойчивым к значительным механическим нагрузкам и иметь достаточную прочность на разрыв. В конце концов, речь идет о фиксации не пушинок, а тяжелых металлических деталей. Наши угольники должны быть способны их фиксировать окончательно и бесповоротно. Только в таких случаях сварочные держатели будут иметь смысл вообще.

Если вы занимаетесь сложными сварочными работами, и если у вас есть возможность, то лучше всего выбрать качественные держатели с включаемыми/отключаемыми магнитами. Такие приспособления помогут вам включать или выключать не просто весь угольник, а отдельные грани.

Такой режим делает возможной самостоятельную работы со сложными задачами. Уголки такого класса обычно изготовлены из хромированного металла с повышенной прочностью.

Стоимость сварочных держателей нельзя назвать низкой, это недешевые устройства. Цена зависит от количества стандартных углов, мощности притяжения, регулировочных механизмов, торговой марки и т.д. Самые простые экземпляры стоят около четырехсот рублей, стандартный комплект – в пределах тысячи рублей. Ну а профессиональные магнитные приспособления для сварки с технологическими дополнениями повышаются в цене до 3000 – 5000 рублей.

Несколько советов при выборе магнита

Приобретать магнитные изделия рекомендуется после тщательного анализа. К примеру, зачем покупать дорогое устройство, если оно будет использоваться редко, а основная наценка идёт за известный бренд? Поэтому при выборе магнита следует использовать несколько простых правил.

1. Влияние на состояние дуги. Практически все модели не оказывают какого-либо влияния на сварочную дугу. Тем не менее наиболее бюджетные товары (особенно из Китая) могут не обладать этим свойством. Следовательно, не рекомендуется покупать самую дешёвую модель.
2. Чем больше мощность магнитного поля, тем лучше. Самые лучшие разновидности могут без труда удерживать объекты весом в 35 кг.
3. Количество углов. Аналогично предыдущему пункту — чем больше, тем лучше.
4. Если финансы позволяют, стоит приобрести устройство с активатором магнита.
5. При необходимости сварки сложных конструкций, рекомендуется покупать универсальные приспособления.

Магнитные изделия — довольно интересные устройства. Они позволяют установить и зафиксировать металлическую деталь без труда. Таким образом, можно выполнять сварку в одиночку, без помощи второго человека. Однако приобретение некачественного или неподходящего магнита способно разрушить не только приятные эмоции, но и металлическую конструкцию.

https://youtube.com/watch?v=0f1AXKaKjbE

Как сделать магнитный угольник

Цены на магнитные приспособления для сварки могут колебаться от 20 долларов за простые устройства, универсальные обойдутся дороже. А самые дорогие — это отключаемые. Но их можно сделать самостоятельно.

Постоянный магнитный угольник можно изготовить таким образом:

• Из подходящего листа стали нужно вырезать пластины, например, треугольной формы. Главное при этом правильно замерить и разметить углы треугольника. Все торцы нужно тщательно зачистить напильником.
• Магнит можно использовать из любых непригодных аудиоколонок.

Соответственно, пластины из металла вырезаются по размеру имеющегося магнита.

• После всю конструкцию собирают в одно целое. Магнит располагается между пластинами. Для сборки сверлят три отверстия, под прижимные болты.
• Чтобы магнит внутри устройства не загрязнялся стружкой и обрезками, можно сделать торцевые заглушки. Или же просто периодически очищать поверхность, разобрав приспособление.

Форма самодельного держателя может быть разнообразной, главное — это точно выдержать все углы. Такой способ обеспечивает надежное крепление свариваемых деталей.

Магнитные держатели будут надежно фиксировать детали, а их установка и демонтаж просты, при этом занимают минимум рабочего времени.

Очень универсальны в применении отключаемые магниты, их механизм позволяет контролировать и регулировать смещения деталей.

Если у Вас есть опыт использования магнитных держателей и других приспособлений, поделитесь им в блоке к этой статье. Насколько эффективными будут сварочные магниты в домашней мастерской, и какие устройства лучше приобрести. Также важен ваш опыт в изготовлении таких креплений своими руками, как сделать и насколько трудны в изготовлении универсальные и отключаемые магнитные приспособления.

Поиск записей с помощью фильтра:

Как выбрать подходящую модель

Прежде всего следует решить, как вы будете использовать держатель. Если он необходим для разового использования, то подойдет самый дешевый вариант, который пригодится и в будущем, но не ударит по карману. Тем, кто на постоянной основе работает со сварочным оборудованием подойдут модели с большим количеством предустановленных углов и недорогие универсальные модели, позволяющие самостоятельно устанавливать и фиксировать угол. Для профессионального использования или комплектации небольшой мастерской стоит приобрести комплект магнитов, с высокой степенью удержания. Очень часто в работе одним магнитом не обойтись, поэтому наличие целого, даже минимального, набора значительно облегчит работу сварщика.

Следующий параметр – сила удержания. Чем сильней магнит, тем тяжелее детали можно использовать в работе, тем дольше он будет сохранять удерживающие свойства и лучше фиксировать детали. Покупая магнитные приспособления для сварки с качественным магнитом убедитесь, что можете его снять самостоятельно, а лучше, чтобы он имел возможность «отлипать» самостоятельно, то есть был отключаемый.

Качество магнита – параметр, про который большинство молодых сварщиков забывают

Здесь нам важно, чтобы магнит смог долго сохранять свои свойства и что более важно – не портился при нагревании. Работа сварочного магнита происходит в непосредственной близости с местом сварки, поэтому все изделие подвержено нагреву, который ухудшает качество работы магнитов.

Что нужно учитывать при выборе

Сегодня для выполнения сварочных работ используется много разного сварочного оборудования. От его качества зависит итог работы. Поэтому к выбору устройств и аппаратов необходимо подходить ответственно. Это же требование касается и магнитных держателей (угольников).

Перед их покупкой необходимо обратить внимание на такие характеристики:

Размер. Для работы с тяжелыми конструкциями необходимо использовать фиксатор соответствующего размера

Но важно соблюдать баланс. Слишком мощный магнит способен усложнить процесс работы

Необходимо подбирать угольник, соответствующий поставленной задаче (максимально допустимый вес удержания указан в инструкции к каждой модели).
Форма. Чаще всего используется вариант в виде уголка. Реже применяются треугольники и пятиугольники.
Нулевая клемма. Сварочные работы требуют строгого соблюдения техники безопасности. Наличие магнитной клеммы обеспечит простое, удобное и надежное крепление нулевого провода к поверхности свариваемых деталей.

Еще одно важное условие: желательно, чтобы магнит был отключаемым

Отключаемые и включаемые

* отключаемый магнитный угольник для сварки конструкций

* включает для сварщика (включаемый, магнит)

Использование включаемых и отключаемых магнитов позволяет уменьшить и упростить монтаж металлических конструкций. Они обладают преимуществами по сравнению с постоянными магнитами:

• Простота очистки выключенного магнита от мелкого металла;
• Возможность регулировки расположения свариваемых деталей при отключенном магните;
• Надежная фиксация элементов конструкции при включении магнита в определенном месте.

Преимущество такого приспособления в том, что его несложно снять после прихваток, всего одним движением. Магнитные уголки бывают шаблонными или универсальными. Стандартные изделия делают с фиксированными углами, а приспособления универсального назначения дают возможность сварить 2 части конструкции под любым необходимым углом.

Внимание! В конструкции иногда предусматривают V-образный паз. Он включает для сварщика возможность фиксировать даже очень маленькие металлические детали любой сложности. Преимущества работы с магнитным угольником

Преимущества работы с магнитным угольником

Для выполнения любительских работ подойдут недорогие стандартные изделия, а вот для профессиональной сварки необходимы сложные четырехгранные и трехкоординатные приспособления – изготовленные из жаропрочных магнитов. Качественный магнитный держатель предназначенный для сварки металлоконструкций прочный на разрыв, выдерживает большие нагрузки, и стоек к механическим воздействиям. Магнитный угольник, имеющий необходимую мощность, должен надежно удерживать свариваемые части конструкции – это сделает самостоятельную работу легче и безопасней.

Рекомендация! Чтобы было проще снимать магнитное приспособление желательно использовать отключаемые магнитные держатели.

Выбирать подходящий для работы магнитный держатель необходимо с учетом предполагаемых углов конструкции, массы используемого инструмента, мощности магнита.

На что обращать внимание при выборе

Для профессионального сварщика важно выбрать подходящие магниты для сварки металлических изделий.  Это позволит качественно выполнить работу без помощника. При выборе нужно помнить:. При выборе нужно помнить:

При выборе нужно помнить:

1. 1. Нельзя использовать сварочные магниты малой мощности при сварке тяжелых конструкций. Под большим весом, слабый держатель не сможет фиксировать массивные детали. Но слишком мощное приспособление, усложнит работу из-за своих габаритов и большой массы. Нужен неодимовый или обычный магнит, подходящий для выполнения определенной задачи;
   2. Чаще всего используют треугольные приспособления. Их можно устанавливать под углами в 45, 90 и 135 градусов;
   3. Удобнее использовать отключаемые устройства.

Сварочные работы проводят на расстоянии от магнитного приспособления. Если оно нагреется, то качества магнита исчезнут. Также ему вредят сильные удары. Больше ограничений при использовании магнитных приспособлений для сварки нет.
