Магнитные сверлильные станки: электрические и пневматические

1 Классификация сверлильного оборудования

Сверлильные агрегаты в соответствии с принятой в нашей стране классификацией относят ко второй группе металлорежущего оборудования. По назначению установки для сверления подразделяют на следующие виды: специализированные; универсальные; специальные. Под специализированными понимают автоматизированные агрегаты, которые способны выполнять определенные технологические процедуры. Как правило, они настраиваются на одновременное сверление нескольких отверстий в каких-либо конкретных конструкциях.

К специализированным относятся почти все советские и российские агрегатные станки, которые собираются из стандартных механизмов и составных частей. Они обычно оснащаются множеством особых инструментов и приспособлений, что ориентирует их на применение в массово-поточном и крупносерийном производстве.

Универсальное оборудование позволяет осуществлять любые технологические процедуры, связанные с выполнением отверстий и их дополнительной обработкой – фрезерно-расточной, фрезерно-токарно-расточной, токарно-расточной и т.д. Оно больше всего распространено, универсальные агрегаты используются многими предприятиями, небольшими производственными компаниями и частными лицами (настольный станок для сверления нетрудно найти в домашних мастерских наших сограждан).

Всю номенклатуру универсального оборудования делят на:

• Радиально-сверлильные установки. Они могут быть передвижными, стационарными, снабженными головками поворотного типа, переносными и другими;
• Вертикально-сверлильные. Бывают с сечением сверления 75 миллиметров (тяжелые), с сечением от 18 до 50 миллиметров (средние), с сечением 3–12 миллиметров (легкие). Любой настольный агрегат по своим параметрам относится к группе легких.
• Горизонтально-центровальные и горизонтально-сверлильные.

Агрегаты специального вида изготавливают для производства ограниченного числа операций (иногда они дают возможность выполнить всего одну операцию) в конкретной детали. В большинстве случаев их невозможно перенастроить на работу с другими заготовками.

Добавим, что радиально-сверлильный станок либо сверлильный агрегат другого типа (например, сверлильно-присадочный станок или магнитный сверлильный станок) может располагать системой числового программного управления (ЧПУ). Сверлильный станок с ЧПУ в своей маркировке имеет специальные символы (одна или две литеры и одна цифра), которые описывают некоторые особые характеристики оборудования. Понятно, что бытовые сверлильные станки не оснащаются числовым программным управлением, в этом нет никакой необходимости.

Если перед нами агрегат с обозначением «Ф1» в конце маркировки, это означает, что он имеет возможность преднабора координат и оснащен цифровой индикацией, с обозначением «Ф2» – оборудование с прямоугольными и позиционными системами ЧПУ, с «Ф3» – числовой программный комплекс является контурным. А обозначение «Ф4» говорит нам о том, что на станке установлено ЧПУ универсального типа, позволяющее с одинаковой легкостью выполнять и контурную, и позиционную обработку.

Агрегаты без ЧПУ делятся на: полуавтоматические; с ручной и механической подачей; автоматизированные; автоматические. Кроме всего прочего, сверлильное оборудование в последние годы пополнилось большим количеством совершенно новых специальных и специализированных агрегатов, среди которых мы хотим выделить:

• деревообрабатывающий сверлильно-присадочный станок;
• инновационный магнитный сверлильный станок;
• многофункциональный токарно-фрезерно-расточной и комбинированный фрезерно-токарно-расточной центр.

О них обязательно будет рассказано в данной статье.

Сверлильные аппараты для использования в производственных условиях

Достаточно взглянуть на чертежи или фото производственных сверлильных станков, чтобы понять, что они представляют собой значительно более сложные устройства, чем бытовые модели. Большая часть моделей таких станков – это универсальное оборудование, позволяющее выполнять не только сверление по металлу и прочим материалам, но и ряд других технологических операций.

Многошпиндельный сверлильный станок GILLARDON RF 25

К производственным сверлильным станкам относятся устройства следующих категорий.

Станки настольного типа

Такие станки отличаются небольшими размерами и незначительным весом. Их применяют для сверления отверстий, имеющих небольшой диаметр.

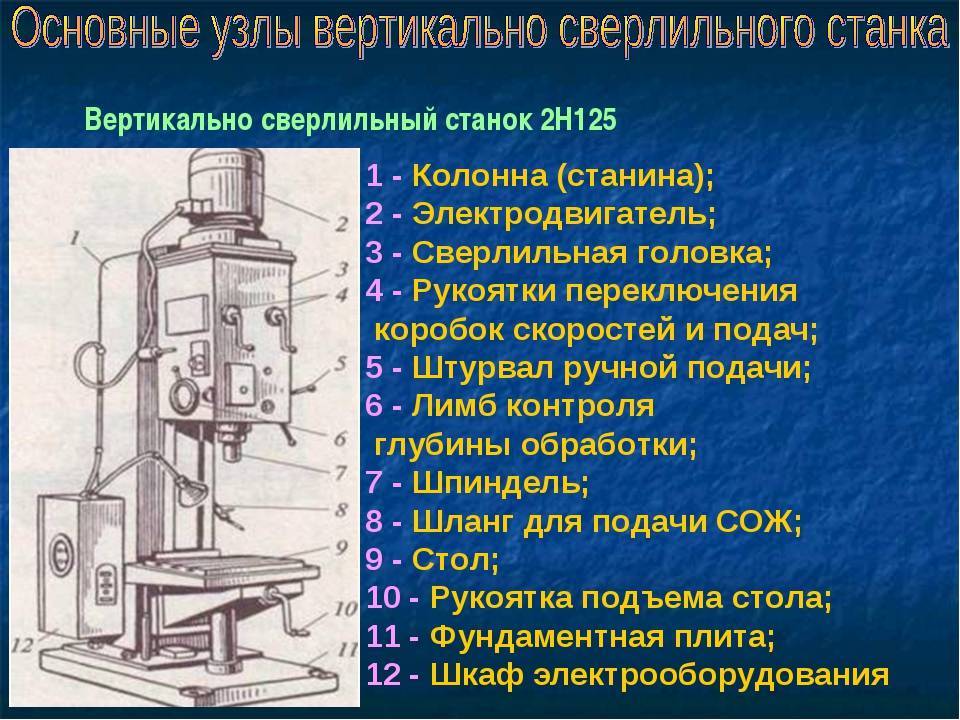

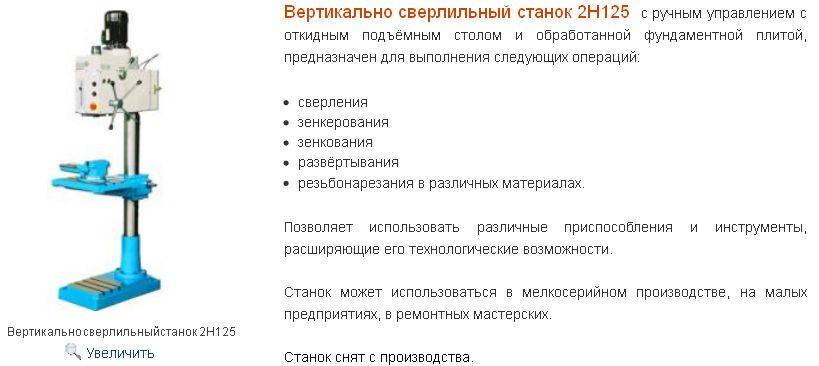

Вертикально-сверлильные (колонные) станки

Эти станки используют для оснащения мелкосерийных и единичных производств. С их помощью можно получать в заготовках из металла отверстия, диаметр которых находится в интервале 18–75 мм.

Радиально-сверлильные аппараты

Данное оборудование служит для обработки массивных деталей из металла или заготовок, в которых необходимо сформировать отверстия с центрами, расположенными по дуге окружности. Устройство сверлильного станка этой категории характеризует достаточно большой вылет шпиндельного узла, величина которого может доходить до 1300–2000 мм.

Координатно-сверлильные устройства

Использование таких станков актуально в тех случаях, когда предъявляются высокие требования к точности расположения нескольких отверстий в детали.

Горизонтально-сверлильные аппараты

На этих устройствах обрабатывают отверстия, отличающиеся значительной глубиной (валы, оси, штоки и др.).

Центровальные станки

Такое оборудование используется для формирования центровых отверстий, расположенных на торцах обрабатываемых деталей.

Многошпиндельные станки

На агрегатах, оснащенных несколькими шпиндельными головками, может одновременно выполняться обработка множества отверстий, расположенных в вертикальной, горизонтальной и наклонной плоскостях.

Комбинированные станки

На устройствах сверлильно-фрезерной, сверлильно-токарной, сверлильно-долбежной и ряда других категорий могут одновременно выполняться различные технологические операции.

Универсальный сверлильно-фрезерный станок Stalex-LM1450-2

Наиболее распространенными считаются станки вертикально- и горизонтально-сверлильной группы. Многие современные модели сверлильных станков оснащают системами числового программного управления, что позволяет серьезно повысить производительность такого оборудования и обеспечить высокую точность обработки. Станки с такой системой управления используют преимущественно для оснащения серийных и крупносерийных производственных предприятий.

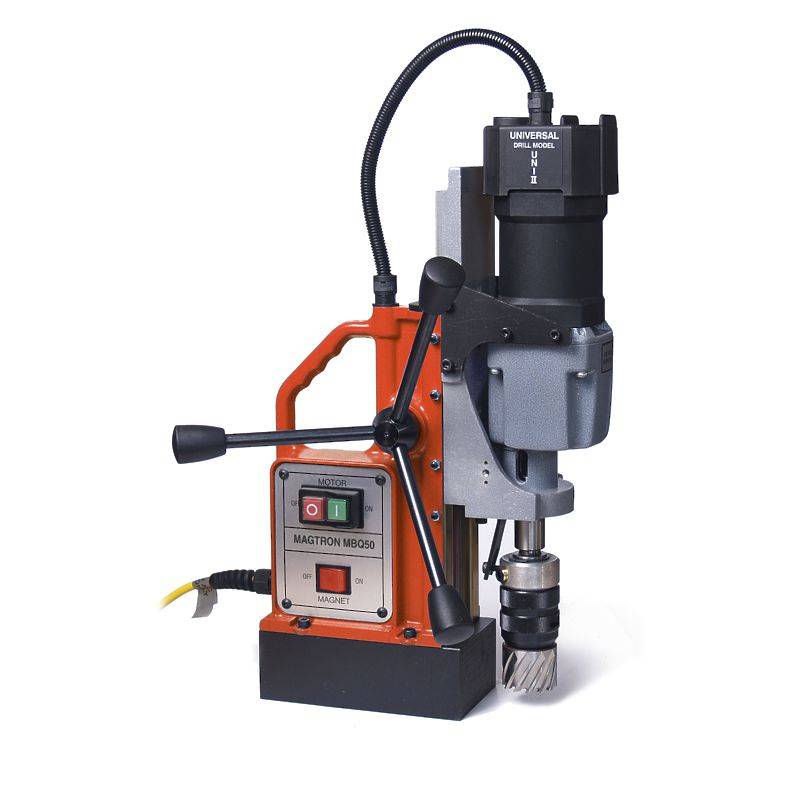

Среди специального сверлильного оборудования следует упомянуть магнитные станки, которые применяются для получения отверстий в крупногабаритных деталях. Такие устройства, оснащенные специальным магнитным основанием, размещаются непосредственно на поверхности обрабатываемой детали и надежно удерживаются на ней за счет мощного магнитного поля. Большим преимуществом станков данной категории является то, что их можно располагать в любом пространственном положении.

Уникальная конструкция магнитных станков предоставляет возможность обрабатывать металл там, где это невозможно сделать обычным оборудованием

Несмотря на то, что любой станок сверлильной группы можно использовать для получения отверстий в заготовках из различных материалов, для деревообрабатывающих и мебельных фабрик создаются особые модели, которые могут оснащаться одним или несколькими шпинделями, в том числе и рабочими головками поворотного типа. При помощи такого оборудования можно не только делать отверстия в деталях из древесины, но и создавать гнезда, пазы, удалять сучки.

Уровни автоматизации

Виды токарных станков, а также устройства любого другого назначения, которые используются в условиях массового и крупносерийного производства, называют агрегатными. Такое название они получили по причине того, что их комплектуют из однотипных узлов (агрегатов): станин, рабочих головок, столов, шпиндельных узлов и других механизмов. Совершенно другие принципы используются при создании станков, которые необходимы для мелкосерийного и единичного производства. Конструкция таких устройств, отличающихся высокой универсальностью, может быть совершенно уникальной.

Токарный станок с ЧПУ

Классификация токарных станков (а также оборудования любых других категорий) по уровню автоматизации подразумевает их разделение на следующие виды:

1. ручные модели, все операции на которых осуществляются в ручном режиме;
2. полуавтоматические, в которых часть технологических операций (установка заготовки, запуск устройства, снятие готовой детали) выполняется в ручном режиме (все остальные операции, относящиеся к вспомогательным, проходят в автоматическом режиме);
3. автоматические, для работы которых необходимо только задать параметры обработки, все остальные операции они выполняют самостоятельно, в соответствии с заданной программой;
4. металлорежущие агрегаты с ЧПУ (всеми процессами на таких станках управляет специальная программа, которая содержит закодированную систему числовых значений);
5. металлорежущее оборудование, относящееся к категории гибких автоматизированных модулей.

Наиболее яркими представителями металлорежущих станков являются устройства с ЧПУ, работой которых управляет специальная компьютерная программа. Такой программой, которую в память станка вводит его оператор, определяются практически все параметры работы агрегата: частота вращения шпинделя, скорость обработки и др.

Системой ЧПУ могут оснащаться даже самые компактные настольные станки

Все виды металлообрабатывающих станков, оснащенные системой ЧПУ, содержат в своей конструкции следующие типовые элементы.

• Пульт (или консоль) оператора, посредством которого в память станка водится компьютерная программа, управляющая его работой. Кроме того, с помощью такого пульта можно выполнять и ручное управление всеми параметрами работы агрегата.
• Контроллер — важный элемент системы ЧПУ, с помощью которого не только формируются управляющие команды, передаваемые на рабочие элементы оборудования, и контролируется правильность их выполнения, но также производятся все необходимые расчеты. В зависимости от степени сложности модели агрегата в качестве контроллера для его оснащения может быть использован как мощный компрессор, так и обычный микропроцессор.
• Экран или дисплей, выступающие в роли управляющей и контрольной панели для оператора. Такой элемент позволяет в режиме реального времени наблюдать за работой металлорежущего станка, контролировать процесс обработки, а при необходимости оперативно менять параметры и настройки.

Принцип работы металлообрабатывающих станков, оснащенных системой ЧПУ, несложен. Предварительно пишется программа, учитывающая все требования к обработке конкретной заготовки, затем оператор вводит ее в контроллер станка, используя специальный программатор. Команды, заложенные в такую программу, подаются на рабочие элементы оборудования, а после их выполнения станок автоматически отключается.

Использование металлорежущих станков, оснащенных числовым программным управлением, позволяет выполнять обработку с высокой точностью и производительностью, что и является причиной их активного использования для оснащения промышленных предприятий, выпускающих изделия крупными сериями. Такие агрегаты благодаря высокому уровню своей автоматизации отлично встраиваются в крупные автоматизированные линии.

Устройство токарно-винторезного станка

Это интересно: Настольно-сверлильный станок ГС2112 — технические характеристики, паспорт

Как правильно сделать выбор

При выборе сверлильного станка стоит обратить внимание на следующие факторы:

• мобильность;
• вес;
• мощность двигателя;
• производитель;
• технические характеристики;
• стоимость;
• частота вращения.

К основным лидерам на рынке относят компании:

• Metabo;
• BDS;
• Nitto Kohki;
• DeWalt;
• ALFRA;
• RUKO;
• Eibenstock;
• Magrtron.

Все модели от этих производителей отличаются техническими характеристиками, высокими показателями функциональности, влияющими на стоимость. Цена такого агрегата выше, чем на китайские аналоги.

К бюджетным моделям относят станки российского производства Витязь, Хайтек. Все эти модификации отличаются доступной ценой, приличными эксплуатационными характеристиками, прочностью и надежностью.

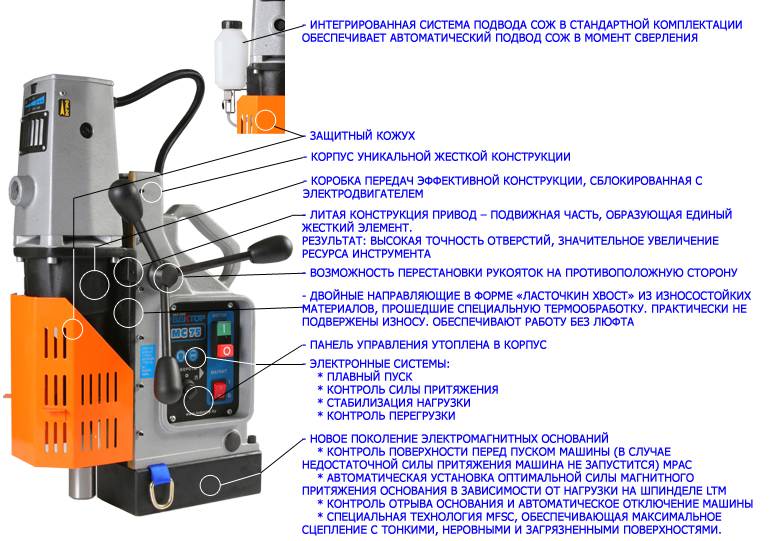

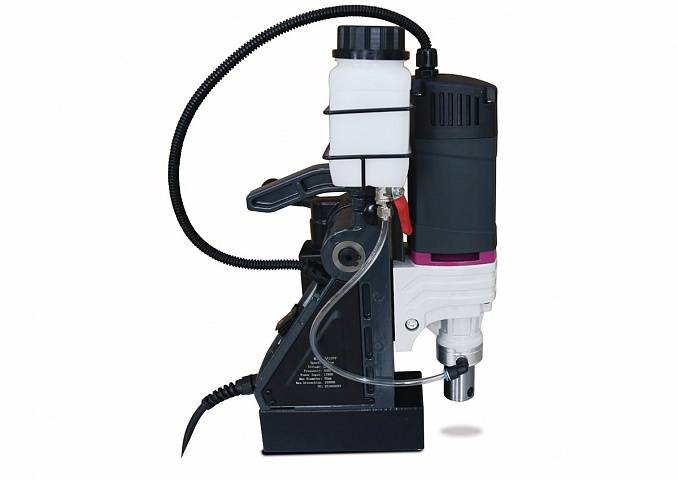

Что же такое магнитная дрель и где она применяется

Магнитная дрель представляет собой обыкновенный электрический инструмент, который жестко зафиксирован на магнитной станине. Такой инструмент еще называется дрель на магнитной станине, применение которого востребовано в промышленном производстве и строительстве. Магнитные дрели предназначаются не только для сверления металла, но еще и проведения следующих действий:

• Нарезка резьбы
• Проведение разных видов работ с корончатыми и спиральными сверлами
• Зенковка
• Развертка

Электродрель на магнитной станине способна выполнять все те же функции, которые свойственны для обычного инструмента, только за исключением одного отличия — эти функции выполняются исключительно на металлических изделиях.

Основополагающим элементом магнитного инструмента является магнит. Этот магнит имеет форму подушки, поэтому часто инструмент называют “дрелью на магнитной подушке”. Магнитная подушка позволяет фиксировать дрель на магнитном основании, в котором планируется провести работу инструментом. Для чего же нужен магнит на дрели, и какую задачу он выполняет, знает далеко не каждый бывалый мастер. Задача магнита заключается в обеспечении надежной фиксации оборудования на поверхности детали. Надежная фиксация инструмента исключает возникновение следующих неудобств по сравнению с обычным инструментом:

• Устранение вибраций
• Отсутствие необходимости прикладывать физическую силу, прижимая инструмент к детали
• Высокая точность выполнения поставленных задач

Это интересно! Магнитные дрели нашли свое активное применение в сфере машиностроения, судостроения, при конструировании мостов и трубопроводов, а также в строительстве различных металлоконструкций, железных дорог и т.п.

Для работы с металлом требуется не только мощное, но и массивное оборудование. Магнитная дрель представляет собой массивный инструмент, стоимость которого составляет от 40 тысяч рублей. Изделие состоит из магнитной станины и сверлильного аппарата. Эти элементы между собой жёстко закреплены, и поэтому при обработке металла не возникает вибраций и прочих неудобств.

Вес инструмента стартует от 10 кг, и напрямую зависит от объема используемого электромагнита. Чем больше размеры электромагнита, тем выше прижимная сила. Для обработки металлических изделий инструмент может крепиться в любом положении, обеспечивая при этом надёжную фиксацию.

Как взаимодействуют части станка для сверления

Какая передача в сверлильном станке? Оборудование действует на основе ремённой механической передачи. Осевой узел получает вращение от электродвигателя. Он передаёт крутящий момент на ремённый вал.

Для домашнего применения, оснащения мастерских и гаражей предназначены сверлильные станки 500 Вт. В небольших ремонтных и производственных фирмах используют аппараты с мощностью двигателя от 250 до 1000 Вт. Скорость вращения инструмента регулируется на большинстве простых моделей механизмов. В домашних модификациях электродвигатель питается от сети, напряжение которой составляет 220 В. Пуск и остановка происходит за счет нажатия кнопок. Есть модели, использующие запуск реверсивного типа.

Бытовые аппараты оснащены патронами, которые способны фиксировать сверла диаметром от 3-х до 12 мм.

Характеристики сверлильных станков позволяют проводить обработку деталей с разными габаритами. Модели имеют стойку, предусматривающую перемещение узла по высоте до 900 мм. Этот показатель находится в зависимости от того, насколько может подняться на ножке (стойке) сверлильная головка. Принцип перемены её положения различается, зависит от моделей. На простых аппаратах она перемещается вручную. На производстве для этого применяют специальную рукоятку, соединённую с приводом.

Один из важных показателей – вылет сверла. У бытовых приборов этот параметр находится в промежутке от 100 до 200 мм. Кроме перечисленных характеристик при выборе оборудования учитывают:

• размер,
• массу,
• мощность двигателя,
• наличие реверса.

Сверлильный станок по металлу, применяемый в быту, может иметь дополнительное оснащение. Оно существенно повышает эргономичность, функциональность, удобство использования.

Перечень вспомогательных приспособлений:

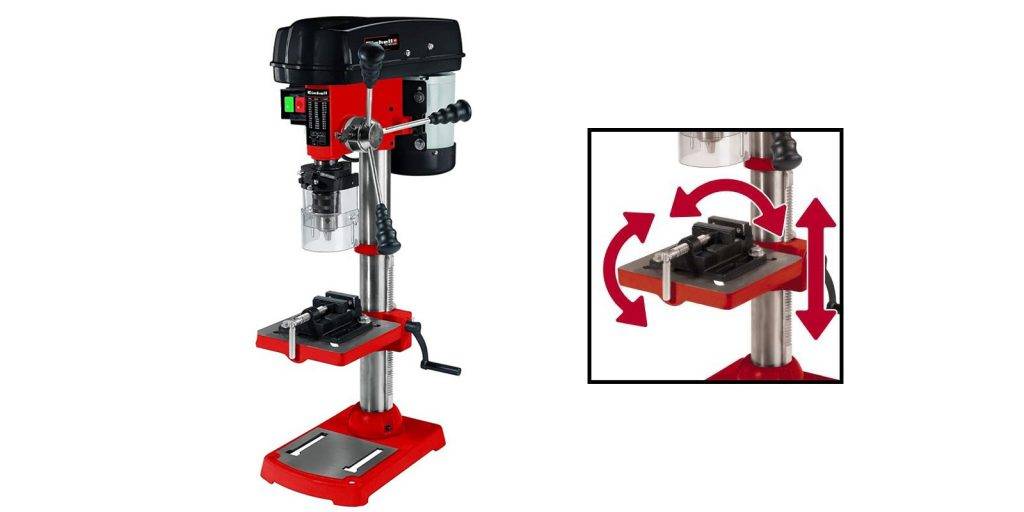

1. Рабочий стол. Крепится к стойке. В простых моделях его можно опускать, поднимать вручную. В усложненных модификациях изменение высоты стола выполняют, используя рукоятку с механизмом.
2. Устройство для регулировки глубины отверстия.
3. Экран для защиты. Он необходим оператору для защиты от вылетающей стружки.

Производители техники и оборудования выпускают любительские и профессиональные аппараты. Для ежедневной постоянной эксплуатации лучше приобрести профессиональную модель. Она рассчитана на многочасовое использование. Для одиночных непостоянных задач приобретают любительский вариант.

Сверлильные станки различаются по мощности. Это один из ключевых показателей оборудования.

Для сверления крупных отверстий в твердых металлах потребуется мощный прибор. При регулярном взаимодействии с толстыми, твердыми основами необходимо предусмотреть систему охлаждения. В противном случае быстро сломается шпиндель. Также необходимо учесть степень сложности заготовок. На вертикальном аппарате не очень удобно выполнять большое количество отверстий в одной детали. С этой задачей лучше справляется радиальное оборудование. Производители выпускают станки для сверления, обозначая модели цифрами и буквами. Зная их значения, можно определить параметры конкретной версии.

Сверлилка на магнитной подушке – преимущества

Дрель с магнитом в подошве имеет целый ряд выгодных достоинств, которые и обусловили популярность инструмента и его востребованность в народном хозяйстве. Оборудование характеризуется:

• Возможностью выполнять сверление в любом положении, различных плоскостях, наиболее труднодоступных участков металлоконструкций, узлов и агрегатов.
• Наличием автоматической защиты от возможных перегрузок.
• Высокой производительностью, широким набором функциональных возможностей.
• Достаточно большой мощностью магнита, обеспечивающей прочное крепление корпуса в различных плоскостях.
• Мобильностью.

предлагает на выгодных условиях купить сверлильный станок на магнитной подушке. Высокое качество оборудования и доступные цены гарантируются!

Обозначение оборудования

По буквам и цифрам в маркировке об оборудовании можно рассказать если не всё, то многое. Аббревиатура специалисту, работающему со станками по металлу, скажет об его основных характеристиках.

Буквенно-цифровое обозначение на корпусе указывает:

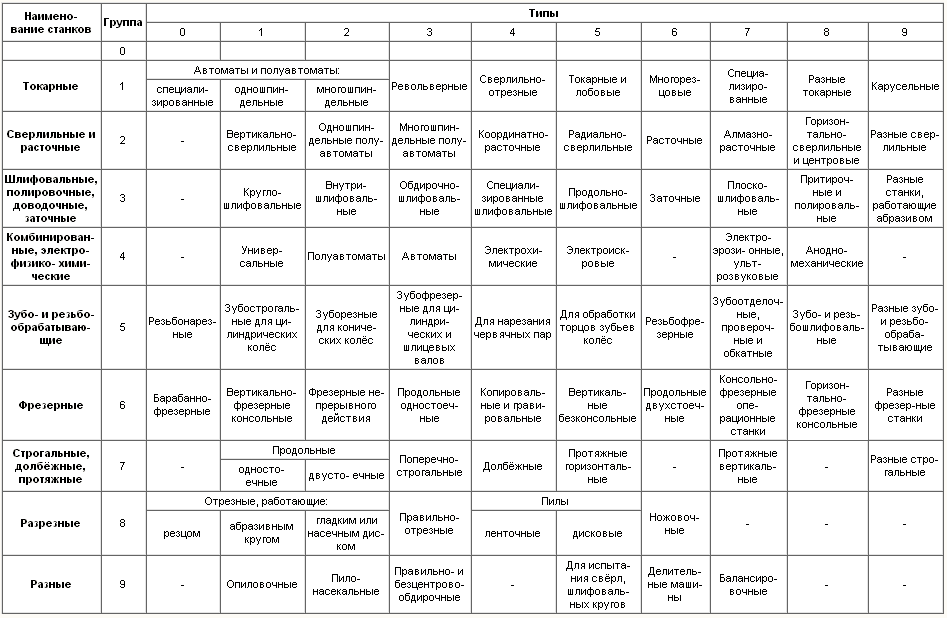

• первая цифра — на группы по таблице классификации металлообрабатывающего оборудования;
• вторая цифра – на тип оборудования;
• если на втором месте указывается буква, то это говорит о модернизации базовой модели;
• максимальный диаметр сверления в мм определяется по значению последних 2 цифр.
• если в конце стоят буквы «Н», «П», «В», «А», «С», то они указывают на точность, «М» — магазина со сменным инструментом.

Модернизированные станки с ЧПУ имеют в маркировке, обозначение перед типом букву «Ф» с цифрой. Значение цифры указывает:

• станок имеет цифровую индикацию и предварительный набор координат. Назначение этой системы в том, чтобы, отработав один из заданных циклов, станок остановился. Для запуска следующей операции необходимо нажать кнопку. Запрограммированное устройство автоматически выведет сверло на необходимую позицию. Движение инструментов программируется посредством записи действий на перфоленту.
• станок оснащён позиционными и прямоугольными ЧПУ. Назначение этой системы выставить одновременно от 1 до 5 инструментов в рабочую позицию.
• контурные системы ЧПУ. Импульсный сигнал определяет необходимое расстояние для перемещения инструмента в заданную точку.
• система ЧПУ универсальная.

Магнитный сверлильный станок ЕСО.30 – самый лёгкий в своём классе

Самая лёгкая магнитная дрель среди аналогов. Обладает небольшими габаритными размерами, что позволяет обработку в «узких» местах. Этому способствует конструкция коробки передач. Сила магнитного притяжения достигает 1.2 тонн.

Мощный двигатель позволяет увеличить диаметр отверстий, получаемых классическим спиральным сверлом. Зона резания и режущий инструмент смазываются и охлаждаются СОЖ. Прочные и удобные рукоятки обеспечивают необходимую силу нажатия и скорость подачи сверла.

Плюсы:

• Неожиданно лёгкая и, одновременно, мощная магнитная дрель.
• Большая сила притяжения к обрабатываемому основанию.
• Мощность при компактных размерах.

Минусы:

Отрицательных характеристик потребителями не выявлено.

Проверка состояния материала-основы перед работой

Большое влияние на качество фиксации станка влияет состояние материала, на котором его устанавливают. Снизить силу примагничивания может наличие слоя краски или ржавчины на металле

Прежде, чем приступить к сверлению, обратите внимание еще на несколько нюансов:

• Подложка должна быть из ферромагнитного материала.
• На основании и магнитной подушке не должно быть загрязнений или масла.
• Рабочая поверхность должна быть идеально гладкой на сколько это возможно.

Лучше всего магнитные подушки фиксируются на основании из низкоуглеродистой стали, толщина которой не менее 20 мм. При работе со стальными объектами меньшей толщины можно использовать дополнительные листы металла, которые закрепляют под рабочей поверхностью. В случае, если предстоит сверлить детали из цветных металлов, то необходимо прибегнуть к помощи специальной вакуумной подложки.

Купить все необходимые для работы принадлежности и аксессуары, а также качественные корончатые сверла по металлу и станки вы можете у официального дистрибьютора BDS в Беларуси — ООО «НДВ-Комплект». Мы предлагаем низкие цены на все, большой выбор товаров, доставку по всей стране. Звоните!

Критерии выбора подходящего станка

Основная характеристика станка с магнитной подушкой — его масса. Поэтому установки оснащаются коллекторными электродвигателями.

Мощность двигателя варьируется в пределах от 0,6 до 3 кВт, количество оборотов вала — не более 1100 об/мин. При более высоких оборотах невозможно сделать качественное охлаждение рабочего инструмента. Только японские производители в своих станках используют инструменты из твердосплавного металла и могут себе позволить превышение упомянутых выше скоростных рамок.

Недорогие станки с показателями 250−600 об/мин могут эффективно справляться со сверловкой отверстий диаметром от 18 до 38 мм.

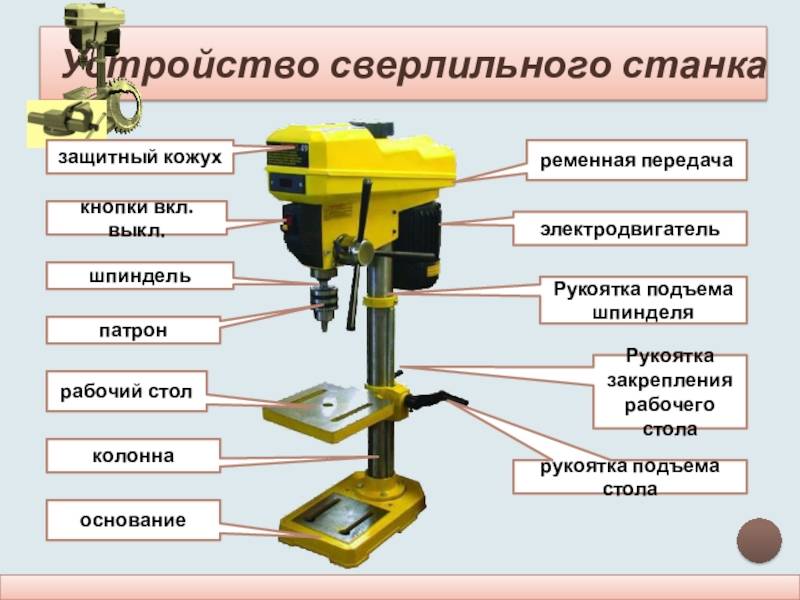

Конструктивные особенности

Существует просто огромное количество различного сверлильного оборудования, все они имеют свои конструктивные особенности. Наибольшее распространение получили модели вертикальной компоновки. Классическая конструкция вертикального станка состоит из следующих элементов:

• Шпиндельная бабка предназначена для размещения рабочего патрона, в котором будет фиксироваться режущий инструмент. Частить устройство может с различной скоростью.
• Шпиндель является частью сверлильной головки, в которую также входит ременная передача и электрический двигатель, приводящий в движение режущий инструмент. Ременная передача позволяет регулировать количество оборотов, а также защитить электродвигатель от перегрузки. Кроме этого, привод может быть выполнен в виде сочетания звездочек и шестерен.
• Бабка крепится на несущей стойке, которая изготавливается при использовании металла с высокой прочностью. При создании стойки уделяется больше всего внимания жесткости.
• Вся конструкция базируется на массивной плите. Изготавливается она из стали или чугуна методом литья.
• Схема предусматривает наличие коробки скоростей. Она позволяет регулировать скорость вращения режущего инструмента. Практически все технологические карты по изготовлению различных изделий указывают на то, при какой скорости должна проводится обработка.
• Панель управления может состоять из различных клавиш и тумблеров. В последнее время чаще встречаются модели станков с установленным сенсорным дисплеем, через который проводится установка основных параметров.
• Чертеж современных сверлильных станков предусматривает и наличие защитного стекла, изготавливаемого из материалов с повышенной устойчивостью к механическому воздействию.

Каждый узел перед началом выполнения работ должен тщательно проверяться.

Это интересно: Сварочный инвертор Ресанта САИ-220: характеристики, схемы, отзывы покупателей

Критерии выбора подходящего станка

Основная характеристика станка с магнитной подушкой — его масса. Поэтому установки оснащаются коллекторными электродвигателями.

Мощность двигателя варьируется в пределах от 0,6 до 3 кВт, количество оборотов вала — не более 1100 об/мин. При более высоких оборотах невозможно сделать качественное охлаждение рабочего инструмента. Только японские производители в своих станках используют инструменты из твердосплавного металла и могут себе позволить превышение упомянутых выше скоростных рамок.

Недорогие станки с показателями 250−600 об/мин могут эффективно справляться со сверловкой отверстий диаметром от 18 до 38 мм.

Элементы конструкции бытового сверлильного оборудования и их взаимодействие

Шпиндельный узел как производственного, так и бытового сверлильного станка приводится в действие посредством электродвигателя, сообщающего крутящий момент валу ременной передачи. Сверлильные станки, предназначенные для бытового использования, оснащаются электродвигателями, мощность которых составляет 250–1000 Вт.

Асинхронный двигатель настольного сверлильного станка Sturm BD7037 мощностью 370 Вт

На многих моделях бытовых станков сверлильной группы скорость вращения режущего инструмента можно регулировать, что обеспечивается за счет использования в их конструкции валов ременной передачи разного диаметра. Принцип регулирования скорости вращения шпинделя на таких станках достаточно прост: при выключенном приводном электродвигателе ремень просто перекидывается в канавку той части шкива, которая имеет другой диаметр. По такому принципу скорость вращения шпинделя можно регулировать в диапазоне 450–3000 об/мин.

Узел ременной передачи станка Proma PTB-16B230

На станках для бытового использования обычно устанавливаются сверлильные патроны, идентичные зажимным устройствам ручных электродрелей. Такие патроны с 3 самоцентрирующимися кулачками рассчитаны на фиксацию сверл, диаметр которых доходит до 12 мм. Для работы с этим патроном необходим специальный ключ, при помощи которого осуществляется зажим или ослабление фиксирующих кулачков.

При выборе станка обратите внимание на минимальный диаметр зажимаемого в патроне сверла – кулачки некоторых моделей не могут фиксировать сверла калибром менее 3 мм

Технические возможности сверлильных станков бытового назначения позволяют обрабатывать детали, высота которых находится в интервале 200–900 мм. Данный параметр зависит от того, на какую высоту сверлильная головка может подниматься на стойке оборудования. Принцип перемещения сверлильной головки по колонне станка у различных моделей может варьироваться. На самых простых и легких устройствах рабочая головка перемещается на требуемую высоту вручную, а на более крупном и тяжелом оборудовании для этого предусмотрена специальная рукоятка-штурвал, которая соединена с приводным механизмом.

Для фиксации сверлильной головки в требуемом положении и для ее установки на необходимой высоте перед началом обработки используется специальная рукоятка. Регулировать и фиксировать положение рабочей головки перед началом сверления необходимо потому, что величина вылета патрона из шпиндельного узла достаточно невелика и составляет в зависимости от модели агрегата 50–400 мм.

Органы настройки глубины сверления станка НС12А: 1 – гайка указателя; 2 – выступ указателя; 3 – штурвал; 4 – хомут; 5 – фиксирующий винт; 6 – гильза шпинделя

Важным параметром, по которому оценивают любой сверлильный станок, является вылет сверла. Этот параметр, который у разных моделей бытовых станков может находиться в интервале 100–200 мм, характеризует расстояние от оси вращения режущего инструмента до оси стойки-колонны (от него зависит то, на каком расстоянии от края детали можно просверлить отверстие).

Основным требованием к плите-основанию сверлильного станка, которая должна обеспечивать его устойчивое положение на любой горизонтальной поверхности, является ее массивность и габариты, достаточные для того, чтобы уравновешивать массу остальных конструктивных элементов оборудования.

Назначение верхней части такой плиты – служить рабочим столом, поэтому ее делают максимально ровной с несколькими пазами. Центральный из этих пазов используется при сверлении сквозных отверстий и необходим для того, чтобы в процессе выполнения такой технологической операции избежать повреждений сверла и поверхности рабочего стола. Остальные пазы на поверхности рабочего стола нужны для закрепления различных зажимных приспособлений.

Основание станка PROHHON-TBM-220 имеет прорези для закрепления тисков

Вертикальное перемещение сверла, закрепленного в патроне, осуществляется за счет рычажного механизма, приводимого в действие специальной рукояткой. Такая рукоятка, расположенная на боковой поверхности корпуса станка, специально подпружинивается, что обеспечивает ее автоматический возврат в исходное состояние после того, как воздействие на нее прекращается.

Электродвигатель на бытовых моделях питается преимущественно от электрической сети с напряжением 220 В. Он запускается и останавливается при помощи кнопочной станции. На отдельных моделях бытовых сверлильных станков, технические возможности которых позволяют нарезать внутреннюю резьбу, предусмотрен реверсивный запуск электродвигателя.
