Лазерный уровень своими руками: пошаговое руководство, как сделать самодельный уровень в домашних условиях

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

• подставка в виде штатива;
• магнитные крепления;
• кронштейн;
• специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

• разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
• разметка и определение направления;
• поверхностное выравнивание пола, стен и потолка;
• обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
• проведение коммуникационных магистралей;
• установка переборок и подвесных аксессуаров;
• монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как сделать лазерный уровень самому

Для лучшего понимания процесса изготовления нивелира, желательно знать, как пользоваться лазерным уровнем фабричного исполнения, а все работы по производству разбить на последовательные этапы.

Преобразование излучателя

Как уже говорилось выше лазерный уровень, изготовленный из подручных материалов, может проектировать на стеновой поверхности контрольные точки (для проектирования линий требуется применение цилиндрических линз), ввиду чего вначале следует преобразовать излучатель (лазерную указку) таким образом, чтобы луч, мог фокусироваться в четкую точку на расстоянии до 5 метров. А все что необходимо для решения данной задачи – это переделать стандартную насадку (без фигурных вырезов). Для чего достаточно заклеить имеющееся отверстие в насадке при помощи плотной бумаги, а затем проколоть в центре небольшое отверстие. Установив такую насадку на стержень указки, следует убедиться, что на стене проецируется яркая четкая точка.

Фиксация указки на уровне

Далее указка устанавливается на пузырьковый уровень. А для того чтобы качественно закрепить излучатель на корпусе строительного уровня, вполне достаточно использовать кабельные (многоразовые) стяжки, а для возможности корректировки, между строительным уровнем и лазерной указкой следует проложить пористый материал (например, резину) как это показано на рисунке.

Изготовление корпуса нивелира

Является важным шагом, ведь от качества его проведения зависит правильность производимых измерений. В целом же в качестве корпуса, в самодельном уровне может использоваться тренога или заостренный брусок, к торцевой части которого следует прикрутить при помощи одного шурупа технологическую площадку из фанеры или пластика.

Причем выполняя указанную процедуру, следует следить за тем, чтобы площадка могла свободно вращаться вокруг своей оси, не изменяя угла наклона (постоянство угла 90⁰ между площадкой и опорой).

Вдобавок, необходимо добиться такого условия, чтобы конструкция обладала достаточной жесткостью и не отклонялась в процессе измерений.

Финальной частью работ является фиксация строительного уровня с указкой к основанию площадки, для чего можно также применять кабельные стяжки или аналогичные крепежные материалы (скотч, проволоку, пластилин и т.п.).

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

• указатель лазерный;
• брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
• шнур, предназначенный для строительных работ;
• дрель для просверливания отверстий;
• опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

• Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
• Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
• В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Вариант на штативе или регулируемой опоре

Устройство лазерной указки.

Лазерный уровень своими руками можно расположить на штативе или регулируемой подставке. Это будет довольно удобная и функциональная конструкция. Из инструментов понадобятся:

• дрель;
• набор гаечных ключей;
• молоток;
• игла.

В качестве материалов используем:

• деревянный брусок;
• лазерную указку;
• пузырьковый уровень;
• изоленту;
• пластиковые хомуты;
• скотч;
• гвозди, шурупы, саморезы или винты;
• пластиковая и деревянная плоскость одинакового размера (дощечки, плитки).

Задумка конструкции довольно проста – лазерная указка размещается на подвижном элементе. С помощью такого приспособления можно делать разметку на 360 градусов вокруг оси на одном уровне. Нам понадобится детская или более мощная лазерная указка, в зависимости от бюджета. Именно с этого небольшого элемента начинается работа.
Как сделать такое устройство, описано ниже:

Виды лазерных уровней.

1. Начнем с модификации указки. Стеклянную или пластиковую линзу необходимо извлечь из насадки. Вместо нее можно внутри разместить небольшой кусочек картона или снаружи заклеить отверстие изолентой.
2. Далее с помощью иглы нужно проделать отверстие ровно по центру, где будет проходить луч. Небольшое отверстие, сделанное иглой, уменьшит рассеивание и увеличит точность прибора.
3. Следующий элемент – платформа. Чтобы сделать подвижную плоскость, можно соединить пластиковую пластину и деревянную дощечку одинаковых размеров саморезом. Такая деталь позволит нашему прибору поворачиваться вокруг оси.
4. На платформе размещаем пузырьковый уровень, а на нем резиновый амортизатор (кусочек резины подходящего размера).
5. На резине устанавливаем лазерную указку и закрепляем ее скотчем, хомутами или другим возможным способом.

Самодельная конструкция готова. Но ее необходимо испытать перед работой.

Для калибровки можно выбрать две точки, отметить их с помощью полученного лазерного уровня и соединить их ниткой или леской. Наклон проверить уровнем. Если нет никаких оплошностей, то оборудование подходит для создания отметок.

Способы изготовления уровня своими руками

Для изготовления уровня понадобится тренога, корпус, нивелирующее приспособление. Лазерные приборы с направленным лучом нужно купить или взять из старого модуля.

Увеличивают время работы приспособления подключением к внешнему питающему устройству. Для этого убирают батарейки, аккумуляторы, а контакты подсоединяют к источнику напряжения с показателем не меньше 4,5 В. Нормативное значение может меняться в зависимости от модели.

При покупке указки с лазерным лучом учитывают мощность. Оптимально приобретать устройство со световым пучком зеленого цвета, чтобы увеличить визуального восприятия, сделать его безопасным для зрения.

Из лазерной указки

Уровень из лазерной указки

Помимо прибора, понадобятся другие материалы и приспособления:

• деревянный брусок толщиной и шириной по 2,5 см, длиной 50 см;
• строительный шнурок из шелка, синтетики;
• стержень из металла или дерева для опоры уровня;
• электрическая дрель;
• трубка по длине и сечению указки;
• простой моторчик от детского автомобиля;
• аккумулятор «крона»;
• клеммная колодка;
• выключатель;
• зеркало от бытовой косметики.

В рейке с двух боков сверлят отверстия, одно из которых нужно для фиксации излучающего устройства, второе — для веревки. Лазер крепят на одном торце, а в отверстие второго продевают шнурок так, чтобы он свободно перемещался сквозь отвор.

Опорную палку берут из любого материала. Это может быть специализированный оцинкованный профиль, деревянная рейка, черенок, метлы, лопаты, граблей. Главным условием является возможность жесткой фиксации.

Из пенопласта и емкости с водой

Опорой для лазерного нивелира вполне может служить кусок пенопласта, помещенного в емкость с водой. Центр тяжести и выталкивающие силы сбалансируются, поэтому предмет будет находиться в равновесии. В водной среде пенопласт с указкой поворачивается в разные стороны, луч будет рисовать линию по всем вертикальным поверхностям помещения.

Понадобится:

• лазерный прибор;
• обрезок пенопласта;
• изолента, пластилин для крепления;
• сосуд, наполненный водой до краев.

Условием правильной работы является ровность верхней стороны пенопласта и жесткое крепление лазера на поверхности. Можно использовать кусок пенополистирола, он также будет показывать горизонталь при погружении в воду.

Крестовой уровень

Самодельный нивелир из старого жесткого диска

Такую самодельную разновидность применяют в разных ситуациях. Особенно хорошо метод работает при навеске мебели на стены, или в других случаях, когда нужно найти горизонталь и определить вертикальные линии. Таим методом легко проверить вертикальность при установке дверей, окон, штукатурных маяков, кладке стен из кирпича. Устройство заменяет собой привычный отвес.

Для изготовления модуля готовят предметы:

• лазерные приборы (указки) 4 штуки;
• штатив (можно от видеокамеры, фотоаппарата, старого нивелира или теодолита);
• компакт-диски — 3 шт.;
• привод от компьютера, плеера;
• изолента, скотч или пластырь для фиксации.

Устройство с маятником

Собственноручно делают устройства, приближенные по характеристикам к заводским. К такой категории относят приборы с применением системы маятников. В этом случае нужна не лазерная указка, а модуль с лазером и призмами, которые проецируют линии по вертикали и горизонтали. Для движения потребуются четыре пальчиковых батарейки, которые садят в аналогичный отсек от детской игрушки.

Схема лазерного уровня с маятником:

• находят маятник от старого джойстика, или берут другое подобное устройство;
• лазерный прибор фиксируют на нижней части маятника, для этого просверливают отверстие по диаметру толщины модуля;
• делают грузила для настройки прибора — в стволе маятника проделывают щели в горизонтальном и вертикальном направлении для монтажа резьбовых шпилек, на них накручиваю гайки.

Уровень на треноге

Сложным является создание правильной раздачи лазерного луча. Облегчают функцию с помощью установки модуля на штатив или треногу и крепления к нему. Между прибором и поверхностью устанавливают обрезок жесткого пенопласта или резины. Прокладку фиксируют резинками или хомутами. При отсутствии профессиональной треноги используют ручку от лопаты, метлы, ровный брусок, кусок трубы.

Изготовление лазерного уровня на треноге:

• палку фиксируют к доске, плите ДСП вертикально, стараясь обеспечить устойчивость с помощью распорок;
• угол между штангой и опорой контролируют плотничным угольником или строительным уровнем;
• вверху штанги крепят кронштейн с указкой.

Шаг 3: Собираем рамку, лазерный маятник

Лазер будет закреплен на маятнике. В алюминиевом профиле квадратного сечения 19 мм нужно сделать сердечник из ДСП. Для того, чтобы сердцевина сидела как можно плотнее, ДСП можно забить молотком.

С помощью чертежного угольника отмечаем середину с двух сторон профиля, в этих местах потом просверлите отверстия. Также я добавил гайку для регулировочного болта. Гайку я вставил в небольшое отверстие, немного постучав молотком, сидит она на своем месте плотно.

Если вы хотите просверлить аналогичное отверстие на противоположной стороне профиля, сначала лучше просверлить направляющие отверстия с двух сторон, а затем рассверлить их сверлом большего диаметра, чтобы они были симметричными.

Заводской уровень или кустарная разработка

Если сравнивать уровень, изготовленный собственными руками и заводской нивелир, то по рабочим характеристикам, последний естественно обходит кустарный аналог. Преимущества, прежде всего, связаны с точностью и длиной линии. На этом они практически и исчерпываются. Самодельному прибору вполне по силам отметить на поверхности несколько точек. После чего оператору останется провести по ним линию.

Показатели уровней, выполненных из лазерных указок, превосходят водные аналоги. Само собой они лучше и точнее традиционного отвеса. Полученных параметров с избытком хватает для выполнения бытовых операций. При этом владелец экономит несколько тысяч рублей. К плюсам кустарных изделий, также относятся:

• Высокая скорость работы оператора;
• Сравнительно большая длина луча;
• Функциональность и простота применения.

Лазерные указки универсальны. Их применяют для разметки настенной, напольной, потолочной поверхности. Лучи проецируются как по горизонтали, так и в вертикальной проекции. Способы изготовления уровней, представленный выше, обеспечивают широкий простор для маневра. В одном случае потребуется дрель и деревянные брусья, в другом старый привод от плеера, самый простой вариант предполагает указку, кусок пенопласта и бадью с водой.

Ответ на вопрос покупать или не покупать зависит от целей и объема работы. Если разметка ведется эпизодически, тратить лишние деньги не нужно. Если же прибор нужен для профессиональной деятельности, его лучше купить, тем более что на кону и реноме исполнителя.

Резюмируя, каждый человек может сделать лазерный уровень и в домашних условиях . Для этого потребуется указка, минимум компонентов и лишний час времени.

Юстировка нивелира

После изготовления самодельного устройства необходимо грамотно его настроить. При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

Юстировка нивелира

Процесс происходит следующим образом:

• Колышко устанавливается в пол путем вбивания или крепёжной подставки. Вкручивается опора так, пока не совпадет с пузырьковым уровнем в идеальном положении.
• Включается индикатор, наводится на необходимую поверхность. Путем аккуратного вращения возможно разметить стены.
• Вворачивается саморез в отмеченной зоне, рядом отмечается второе место, после чего устанавливается рейка.

После регулировки, уровень перемещается на небольшое расстояние для проверки, если значения совпадают, возможно продолжать работу

Работая с инструментом необходимо соблюдать меры предосторожности, надевать защитные очки, исключать прямого попадания луча в глаза

Схема юстировки

При использовании самодельного строения важно следить за точной разметкой, если устройство собьётся, можно получить неверные показания. Необходимо следить за вертикальным либо горизонтальным положением луча, а при использовании пенопластовой составляющей выжидать время, пока прибор примет нужное положение

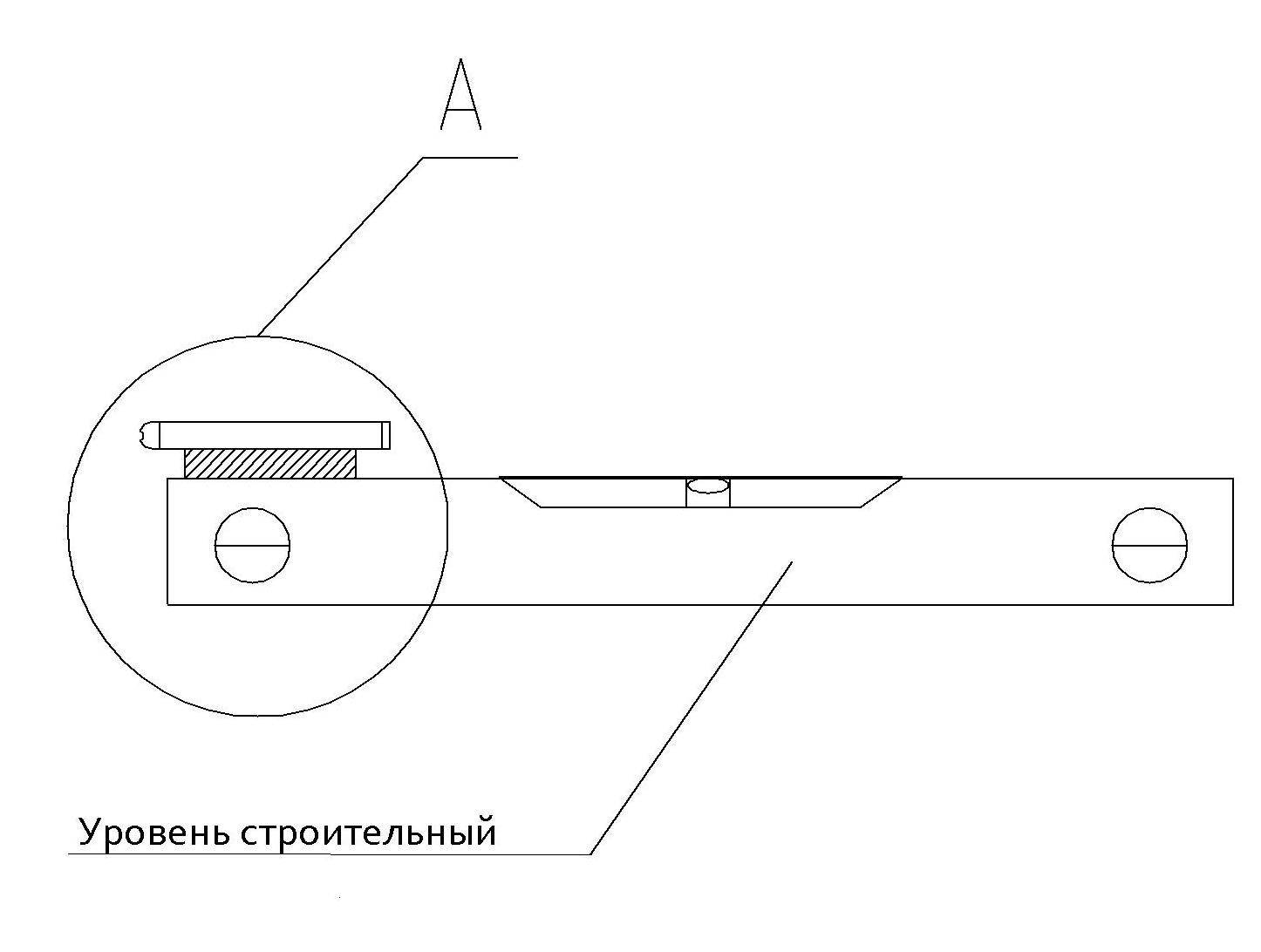

2 Нивелир из лазерной указки и пузырькового уровня

Одним из доступных вариантов изготовления такого инструмента в домашних условиях является модернизация обычного пузырькового уровня. Идея состоит в креплении к корпусу нивелира светового указателя, которая расширит возможности применения инструмента и позволит проставлять точки на удаленные плоскости. Если дополнительно приспособить треногу с поворотной платформой, то эффективность его использования заметно увеличится.

При изготовлении потребуется:

• пузырьковый уровень, средних размеров;
• лазерная указка;
• резина, жесткий поролон, пенопласт габаритами 40/15/5 (длина/ширина/высота в мм);
• для крепления червячные хомуты, нейлоновые стяжки количеством 2–3 единицы.

Нивелир следует брать с ручками посередине боковой грани, через которые удобнее крепить лазерную указку хомутами или стяжками. Требования к указателю простые – световая точка на любом удалении должна оставаться четкой, не расплываться. Для этого со стороны лазера прокручивают колпачок, под которым спрятана фокусирующая линза. В зависимости от направления поворота будет изменяться очертание точки. Настройку осуществляют таким образом, чтобы отклонения от первоначальной формы светового пятна было минимальным, независимо от расстояния.

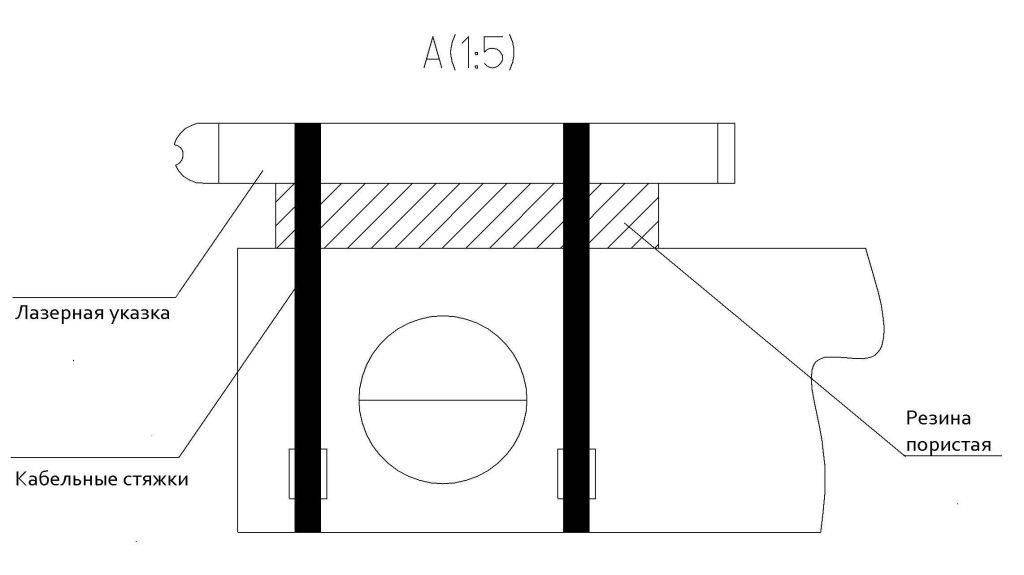

1 – лазерная указка; 2 – подложка из резины; 3– хомуты, стяжки.

Прибор крепится сверху, где находится вставка с пузырьком. Вначале укладывают подложку, подготовленный кусок резины, поролона, пенопласта. Потом световой указатель, который плотно закрепляют нейлоновыми стяжками, червячными хомутами.

Направление луча выставляется строго параллельно грани нивелира. Регулировку производят, положив инструмент на любую ровную поверхность большой протяженности, это может быть столешница стола, установленного у стены. Высота светового луча от основания должна быть одинаковой на всем протяжении.

Если подходящие для крепления ручки, отверстия отсутствуют, то их, чтобы надежно закрепить световой указатель, просверливают самостоятельно в наиболее подходящем месте сверлом 3 мм. Дальнейшие действия по креплению аналогичны перечисленным выше.

Для осуществления разметки в разных плоскостях инструмент прикладывают к основанию, выставленному строго горизонтально, вертикально. Прокручивая его вокруг оси, метки переносят на стены, потолок, пол. Вместо поверхности допускается использовать треногу с поворотным элементом с закрепленной ровной дощечкой, металлической пластиной.

Лазерный уровень

Лазерный нивелир — один из самых дорогих видов инструмента. Этот прибор используют при профессиональных работах или более сложном ремонте, для определения того, насколько поверхность ровная.

Такой уровень с легкость обозначит вам и горизонтальную, и вертикальную линию разметки. Также бывают устройства, которые имеют крестовой луч. Особый плюс этого инструмента в том, что он устанавливается либо на подставке, либо на плоскости и с помощью специального показателя воздуха выравнивается до миллиметра по горизонтали или вертикали.

Виды приборов

Так как производство инструментов не стоит на месте, разнообразие нивелирных уровней постоянно увеличивается. Сейчас можно встретить несколько основных видов, которые наиболее часто используют при ремонте.

1. Напольный
2. Настенный
3. На подставке

Названия таких видов говорят сами за себя. Напольный устанавливается на ровную горизонтальную поверхность

Важно знать: если уровень будет устанавливаться на стол или другую поверхность, ее нужно отцентровать

Настенный уровень устанавливается на вертикальную поверхность. На нем бывают специальные крепления, чтобы устройство держалось на стене. Такой уровень полезен при разметке вертикальных направляющих и другого материала при ремонте. К примеру, если вы вешаете картины в квартире, то этот вид обеспечит вам максимальную симметрию между картинами.

Лазерный нивелир на подставке имеет особенный прицел и луч. Обычно луч имеет крестовое свечение, что сразу определяет и вертикальную черту и горизонтальную. Такой нивелир облегчит любой вид строительства, в особенности отделочные работы. У него имеется специальное водяное устройство, которое показывает, как ровно вы установили стойку

Перед работой важно правильно сделать настройку инструмент, ведь от этого зависит ровность всего вашего материала

В других видах нивелира на стойке, вместо водяного устройства установлен электронный вычислитель. Пользоваться им гораздо легче, потому что при неправильной настройке он будет самовыравниваться.

Методика создания лазерного уровня с ровной подставкой

Для создания самодельного уровня с ровной подставкой необходимо придерживаться всех рекомендаций специалистов.

Перечень необходимых материалов

Следует подготовить весь комплекс материалов:

• лазерная указка в рабочем состоянии;
• пузырьковый уровень;
• колышек из дерева, длина которого находится в пределах 1-1,3 м, диаметр 5-6 см;
• небольшой по размеру резиновый отрезок;
• лист фанеры, соответствующий длине будущего уровня.

Пошаговое руководство по изготовлению уровня из указки

Для создания уровня из старой указки необходимо следовать простой инструкции:

Принцип работы самодельного лазерного уровня

• Подготавливают указку. Чтобы луч был более ярким, аккуратно разбивают стекло на насадке. Ее заклеивают картоном и ударяют любым предметом.
• На строительном уровне закрепляют указку, применяя пластиковые хомуты.
• Между уровнем и указкой укладывают отрезок резины – резиновый амортизатор, что позволяет в дальнейшем регулировать направление луча.
• Один конец колышка затачивают, чтобы он хорошо фиксировался на поверхности почвы.
• Ко второму концу колышка при помощи саморезов прикрепляют лист фанеры, формирую надежную подставку.
• Фанерный лист должен быть прикреплен точно перпендикулярно к бруску, что обеспечит точность измерений.

В результате такой самодельный уровень из указки готов. Им пользоваться очень просто. Достаточно забить колышек в грунт, а при помощи пузырькового устройства определить ровное положение подставки. На нее устанавливается указка, которая может вращаться во все стороны, определяя точки на поверхности на одной линии.

https://youtube.com/watch?v=yml2f096hw4

Поверка самодельного устройства

Созданный уровень не следует сразу же применять для выполнения ответственных разметочных работ. Необходимо убедиться в правильности работы прибора – провести юстировку. Для этого нужно следовать простой инструкции:

Методика настройки лазерного самодельного уровня

• В фанерный лист, на котором находится уровень, следует вкрутить саморез (максимальная длина — 120 мм).
• Шляпка самореза должна совпадать с производимым лазерным лучом.
• Включают указку и на одной из стен делают карандашом отметку в месте попадания луча.
• В указанной точке закручивают второй саморез (не до конца).
• На шляпки саморезов укладывают любую легкую планку (идеально подходит алюминиевый профиль для гипсокартона).
• На установленную планку укладывают уровень. При необходимости регулируют его положение в горизонтальной плоскости.
• Выравнивание делают, изменяя край профиля, который находится ближе к стене.
• При необходимости, согласно выполненной регулировке, в стену вкручивают новый саморез.
• Убирают алюминиевый профиль, указку устанавливают обратно на платформу.
• Самодельный лазерный уровень выставляется снова, ориентируясь на новый шуруп в стене.
• После завершения всех действий можно считать, что прибор выставлен точно. Но некоторые погрешности возможны, о чем не забывают.

Как самодельный нивелир проверить на работоспособность

С помощью простой веревки устройство подвешивают к опоре в центре помещения. Оборудование включают, направляют в нужную сторону и отмечают требуемое расстояние по длине проекции луча. После этого устанавливают специальная палка, обеспечивающая удобство разметки.

После таких важных мероприятий можно начинать использовать прибор и направлять его в любую сторону. Если оставлять положение палки неизменным, то будет обеспечена одинаковая высота отметок. После разметки с помощью точек лазера их соединяют строительным шнуром. Далее с помощью измерительного метра, желательно жесткого, прочерчивают линию разметки.
