Ламельный фрезер. Как выбрать лучший?

Лучшие производители ручных моделей

В магазинах строительного инструмента представлен огромный выбор фрезеров по дереву от различных производителей. Многие фирмы утверждают, что их модели обладают высокими показателями производительности и обладают множеством дополнительных функций. Однако на практике оказывается, что все эти параметры не соответствуют действительности.

Чтобы не потратить деньги в пустую, и приобрести надежный инструмент специалисты рекомендуют приобретать фрезеры проверенных производителей. Лучшими среди них являются:

  • Bosch;
  • Bort;
  • Калибр;
  • Ryobi;
  • Metabo;
  • Makita;
  • DeWalt;
  • Hammer;
  • Wert.

Как сделать что-то самому, своими руками – сайт домашнего мастера

Ламельный фрезер можно по праву назвать незаслуженно обойденным вниманием многими мастерами инструмент. Многие считают что он, предназначен только для выборки пазов в деревянных заготовках. Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел

Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел.

В своё время, при строительстве своими руками бани на дачном участке, я решил в черепных брусках сечением 50×50 мм выбрать четверть для укладки досок сечением 25×100 мм чёрного пола. Это нужно было, чтобы осталось место для утеплителя (2×50=100 мм) после монтажа чёрного пола (фото 2) между лагами высотой 150 мм.

Конечно, даже при отсутствии в мастерской стационарного оборудования способов выбрать четверть существует множество: ручной дисковой пилой, электрорубанком, фрезерной машинкой и, наконец, ламельным фрезером.

Последний, в отличие от других инструментов, очень легко настраивать. Кроме того, отрезанная четвертинка сечением примерно 22×22 мм в хозяйстве тоже пригодится, а от рубанка или ручной фрезерной машинки останутся только стружки.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Поэтому я и предпочёл ламельный фрезер. Работать с ним безопаснее, чем с дисковой пилой, и рез получается чистым. Правда, мне пришлось заменить штатный пильный диск 100 мм на диск 110 мм, тоже рекомендованный производителем инструмента. Тогда как раз достигается нужная глубина пропила — 25 мм. А брусков таких требовалось ни много ни мало — почти 100 пог. м.

Для той же бани в парилку необходимы были половые доски. Поскольку предполагалось использовать это помещение и в качестве помывочной (так в наших местах принято), покупать дорогие шпунтованные доски и обрезать потом у них кромки для настилки с небольшими зазорами — неразумно.

Целесообразнее обработать обрезную «пятидесятку». С учётом дефектов последней из неё практически всегда можно получить строганую «сороковку».

На том и порешил. Для начала тщательно обработал одну пласть доски электрорубанком. Главное здесь — убрать продольную покоробленность и крыловатость (пропеллер). Затем прострогал одну из кромок перпендикулярно обработанной пласти. От этой кромки разметил позицию противоположной (они должны быть параллельны) и прострогал её (фото 3).

Все эти выполненные операции для человека, имеющего хотя бы небольшой опыт работы электроинструментом, не представляют значительных затруднений, но вот прострогать оставшуюся пласть строго параллельно уже готовой — совсем непросто, даже при аккуратной разметке на обеих кромках.

В данном случае некоторый разброс по ширине досок — некритичен. Куда важнее, чтобы они были одинаковой толщины. Вот тут-то и выручит ламельный фрезер.

Выставив параллельный упор инструмента по имеющейся шкале на нужную толщину половых досок (расстояние в 40 мм от рабочей поверхности упора до ближней режущей кромки диска можно дополнительно проверить линейкой), приступил к фрезерованию досок по периметру, отслеживая упором обработанную пласть (фото 4).

В результате по периметру доски остаётся чёткий ровный поясок (фото 5), вровень с которым нужно электрорубанком вывести и центральную часть пласти. А уж эта задача — для первоклассника. Так можно и без рейсмуса обойтись. На обработку в одиночку 17-ти досок (длиной по 3,5 м) по этой технологии ушло около шести часов.

Теперь ламельный фрезер всегда держу под рукой.

Но и на этом его функции не заканчиваются. Ламельным фрезером можно сделать ровные и точные зазоры, выбирать аккуратные пазы для плотной подгонки досок друг к другу, и даже делать нехитрые и необычные узоры на деревянных заготовках, да и много чего еще.

  1. (вверху) Стоит освободить инструмент, и вращающийся диск прячется в корпус.
  2. Теперь поверх чёрного пола могут быть уложены два слоя утеплителя.
  3. Сначала нужно очень тщательно подготовить одну пласть доски и обработать её кромки.
  4. Выставив упор инструмента, фрезеруют доску по периметру. За базу принимают обработанную пласть.
  5. Теперь нужно снять выступ на пласти доски до уровня профрезерованного пояска.

СИСТЕМА РЕГУЛИРОВОК И ПОРЯДОК РАБОТЫ

Правильное использование ламельного фрезера обеспечивает точность подгонки соединяемых деталей. Перед началом работы нужно провести ряд подготовительных действий.

Исходя из размеров используемых ламелей устанавливают глубину фрезерования — это делают с помощью револьверного упора, ограничивающего продольный ход корпуса.

Отступ от верхнего края кромки регулируют подъёмом или опусканием подвижного углового упора — опорного козырька на базе фрезера. Поскольку в абсолютном большинстве случаев паз находится посередине, то отступ составляет половину толщины детали. Значит, достаточно измерить толщину, разделить пополам и установить нужное значение на шкале фрезера.

Для нарезки пазов под углом опорный козырёк нужно снять, а угол фрезерования — зафиксировать стопором. Саму обрабатываемую деталь тоже нужно закрепить на верстаке струбцинами.

При работе фрезер прижимают к детали с усилием, достаточным для выдвижения фрезы из кожуха.

При снятом угловом упоре для выборки пазов в кромке заготовок фрезер плотно прижимают к плоскости, на которой лежит заготовка.

Рейтинг выбора фрезеров по популярности

Makita 3709

Мне нравитсяНе нравится

Модель фрезера отличается повышенной работоспособностью и лёгким весом, что облегчает управление инструментом.

вес1,5 кг
мощность530 Вт
рабочий ход фрезы40 мм
обороты холостого хода30000 об/мин;
комплектацияцанга 6 мм, 2 ключа, параллельный упор, твердосплавная фреза, контурная направляющая, направляющая для шаблона.
Цена5780 руб.

Плюсы и минусы

эргономичность большая скорость для чистого реза двойная изоляция хороший обзор линии фрезерования прорезиненная накладка на корпусе в зоне захвата простое управление обширная комплектация

отсутствует регулировка оборотов нет плавного пуска не установлена подсветка нет поддержки постоянных оборотов под нагрузкой

BOSCH POF 1200 AE

Мне нравится2Не нравится

Инструмент вертикального типа отличается высокой производительностью и возможностью обработки твёрдых пород дерева.

вес5,4 кг
мощность1200 Вт
параметры цангового патрона6 мм; 8 мм
макс. глубина фрезерования55 мм
особенностивозможность подключения к пылесосу, защита от перегрева, неконтролируемого старта
обороты холостого ходадо 28000 об/мин
комплектациярожковый ключ, центрирующий стержень, 3 цанговых патрона, параллельный упор, пазовая фреза, всасывающий переходник, копировальная втулка, рукоятка с мягкой накладкой.
Цена7459 руб.

Плюсы и минусы

регулировка скорости вращения от 11000 до 28000 об/мин эргономичный корпус на рукоятке имеется накладка безопасность долговечность хорошая комплектация

тяжёлый вес нет плавного пуска не установлена подсветка отсутствует поддержка постоянных оборотов под нагрузкой

Интерскол ФМ-40/1000Э ДМ

Мне нравитсяНе нравится

Универсальная модель фрезера, способная работать с деревянными и пластмассовыми заготовками. Инструмент легко осуществляет проход по вертикальным, наклонным и горизонтальным поверхностям (включая фасонные).

вес2,3 кг
мощность1100 Вт
параметры цангового патрона6 мм; 8 мм
напряжение220В
обороты холостого ходадо 22500 об/мин
комплектациядве цанги (6,8 мм), адаптер для пылеотвода, 2 рукоятки, копир роликовый, ключ гаечный, винт для фиксации адаптера, 2 параллельных направляющих, направляющая линейка, копир плоский, шестигранный торцевой ключ
Цена4690 руб.

Плюсы и минусы

возможность подсоединения к пылесосу доступная цена лёгкий вес универсальное применение

не продуманная эргономика неудобная кнопка пуска нет регулировки частоты

ELITECH Ф 1355Э

Мне нравится1Не нравится

Назначение инструмента – оформления кромок, профилирования заготовок, создания пазов, бороздок, зенкования, шпунтования.

вес3,7 кг
мощность1300 Вт
параметры цангового патрона6 мм; 8 мм
макс. глубина фрезерования55 мм
обороты холостого хода11000 – 28000 об/мин
особенностивозможность подключения к пылесосу, неконтролируемого старта, подсветка, блокировка шпинделя
комплектацияключ, параллельная направляющая, 2 цанги (6 и 8 мм)
Цена5880 руб.

Плюсы и минусы

эргономичность низкий уровень шума безопасность высокая производительность простое управление

нет плавного пуска отсутствует стабильность оборотов под нагрузкой не установлена защита от перегрева

BLACK+DECKER KW1200E

Мне нравится1Не нравится

Многофункциональная модель фрезера, предназначенная для обработки изделий из дерева. Особенности инструмента заключаются в возможности подключения к пылесосу, наличии защитного экрана из пластика, который предотвращает попадание мелких частиц в глаза.

вес3,37 кг
мощность1200 Вт
параметры цангового патронапараметры цангового патрона – 6 мм; 6,35 мм; 8 мм
макс. глубина фрезерования55 мм
обороты холостого хода8000 – 28000 об/мин
комплектацияшаблон, 3 цанги, параллельная направляющая, копировальное приспособление, деталь для отделки вертикальных проекций.
Цена5289 руб.

Плюсы и минусы

охлаждение двигателя комфортное управление безопасность двойная изоляция длинный кабель (3 м) блокировка шпинделя наличие револьверного ограничителя

нет плавного старта отсутствует стабильность оборотов под нагрузкой в комплект не входит адаптер для пылеотсоса

Итоговая таблица рейтинга

Фрезер BOSCH POF 1200 AE 2

Фрезер ELITECH Ф 1355Э 1

Фрезер BLACK+DECKER KW1200E 1

Фрезер Makita 3709

Фрезер Интерскол ФМ-40/1000Э ДМ

Неформат

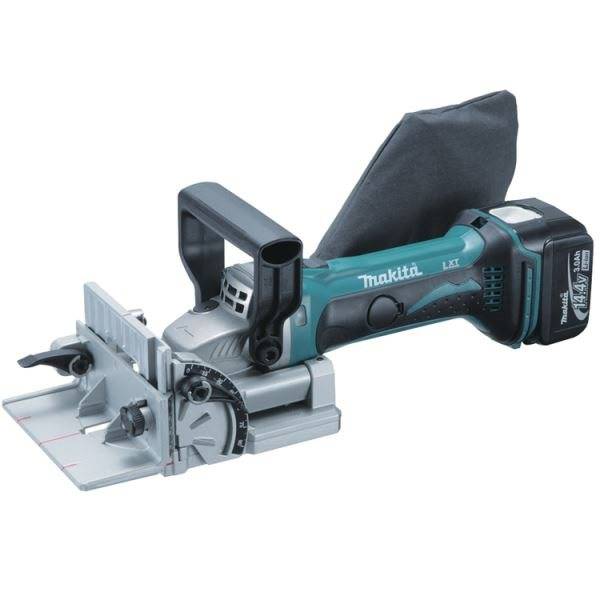

Makita BPJ180Z – автономный ламельный фрезер

Ламельник с аккумуляторным питанием. Казалось бы, зачем он нужен? Мебель не собирают в чистом поле, а в мастерской всегда есть розетка. Тем не менее, работать без шнура оказалось довольно удобно. Тем более, что это настоящая Makita – вопросов по качеству исполнения нет по определению. Не хватает лишь переходника для работы от сети (если батарея «сядет» в ответственный момент).

Преимущества:

  • Полная мобильность, удобно обрабатывать длинные заготовки: нет необходимости таскать за собой удлинитель.
  • Аккумулятор долго держит заряд.
  • Не смотря на заниженные обороты (6500), можно работать с любым деревом.

Недостатки:

  • Нет возможности работать напрямую от сети 220 вольт.
  • Аккумулятор ощутимо добавляет вес: 3 кг.

Область применения и классификация фрезеров

Этот инструмент может применяться для решения таких задач как:

выборка канавок для соединений различных типов. Фрезер позволяет быстро создать идеально соответствующие друг другу пазы и выступы. А если выбрать соответствующую фрезу, то и соединение «ласточкин хвост» проблем не вызовет;

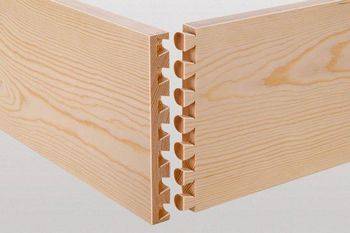

Соединение «ласточкин хвост»

  • глухой паз также создать не проблема. Фрезер для дерева позволяет регулировать глубину погружения фрезы, особенно это удобно, например, при установке дверей;
  • по контуру уже готового изделия можно пройтись фрезой и получить кромку оригинальной формы;

Такую кромку легко получить за 1 проход

также фрезер может применяться для создания различных узоров на деревянной поверхности.

Простая резьба ручным фрезером

Этот инструмент подойдет не только для частного использования, но и на производстве. Использование специальных шаблонов (в роли направляющих) позволяет изготавливать на 100% идентичные деревянные детали.

Разделение на группы можно привести по конструкции устройства, выделить можно:

настольный – такие устройства позволяют перемещать фрезу по сложной траектории, так что возможности обработки практически безграничны. По сравнению с ручными такой тип довольно громоздкий, да и весит металлическая станина немало;

Фрезерный станок

ручные – идеально подходят, например, для обработки кромок изделия, особенно ценятся среди мебельщиков.

Учитывая особенности конструкции, можно привести и несколько иную классификацию:

ламельный фрезер (под ламелем понимается узкая прорезь – паз), он применяется для устройства соединения по схеме шип-паз;

На фото показан процесс выборки пазов

кромочный. Оптимальный вариант использования – для обработки кромок;

Модель для обработки кромок

верхний – настольные модели относятся как раз к этой категории. Преимуществом устройств такого типа можно считать простоту работы с ним, ведь двигатель будет при работе перемещаться по направляющим, так что справиться с обработкой дерева сможет и новичок.

Питаются все подобные устройства от сети, но по автономности выделить можно такие группы:

электро фрезеры по дереву с питанием от сети. Мощные и производительные устройства, но есть определенные ограничения из-за привязанности к розетке;

Подавляющее большинство моделей требуют питания от сети

аккумуляторные модели – аккумуляторы позволяют обрабатывать дерево на любом отдалении от розетки. Но есть и оборотная сторона – мощность их несколько ниже, да и время автономной работы оставляет желать лучшего. К тому же, цена аккумуляторных фрезеров может быть даже выше, чем у обычных.

Аккумуляторная модель

Величина хода и скорость вращения шпинделя

Количество оборотов шпиделя за минуту на прямую влияет на скорость обработки материала. В среднем у устройств шпиндель вращается со скоростью 20 000 – 25 000 об/мин – этого хватает для большинства видов работ. Но для работы с плотной древесиной потребуется скорость в 30 000 об/мин. Одним из лучших недорогих устройств с большим диапазоном скоростей от 15 000 до 30 000 об/мин является Kolner KER 1200V.

Какой фрезер лучше купить исходя из величины хода? Глубина хода может колебаться в диапазоне от 30 до 100 мм. При этом стоит точно знать, какой глубины пазы и ниши будете делать. Например, если планируете заниматься врезкой замков в двери, то лучше брать с глубиной пропила 80 — 100 мм. Для нанесения рисунков на деревянное полотно вполне подойдут модели с величиной хода до 50 мм.

Конструктивное исполнение

По своей конструкции фрезер дюбельный, а также ламельные и присадочные электроинструменты очень похожи на угловую шлифовальную машинку, которая больше известна под названием «болгарка». На горизонтальном корпусе таких устройств, оснащенном удобной ручкой для оператора и органами управления, фиксируется прецезионная база, которая и является их основным рабочим органом.

Для того чтобы выполнить обработку, используя дюбельный, присадочный или ламельный фрезер, достаточно нескольких несложных действий:

  • прижать базу к тому месту заготовки, где необходимо создать паз;
  • надавить на подпружиненный корпус базы, утопив фрезу в обрабатываемом материале.

Принцип работы расматриваемых инструментов – настроили, прижали и вырезали

Ламельный фрезер: видео (сборка рамок)

ламельный фрезер сборка рамок

  • Фрезерование по кругу – самодельное приспособление Как сделать приспособление для фрезерования…
  • Сменная подошва для фрезера своими руками Как сделать сменную подошву для…
  • Шаблоны для быстрой настройки фрезерного стола своими руками Как быстро настроить фрезерный стол…
  • Работа ламельным фрезером – зачем он нужен и для чего применяется Обработка досок для бани ламельным…
  • Настройка фрезера своими руками – проверенные советы 14 советов по самостоятельной настройке…
  • Букет в тыкве своими руками – мастер класс и фото Букет из тыквы своими руками Часто…
  • Способы регулировки фрезы по высоте (фрезерного стола) Регулировка вылета фрезы — способы Вы…

    Своими руками › Как выбрать или как сделать › Инструменты › Как работать ламельным фрезером – регулировка и применение

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

  1. несколько кусков ДСП или толстой фанеры;
  2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
  3. болты, саморезы и другие крепежные элементы;
  4. перьевое сверло или сверлильную коронку диаметром 40 мм;
  5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

  • Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
  • В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
  • На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
  • Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

  1. две металлические штанги, которые будут выступать в роли направляющих элементов;
  2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
  3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
  4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

  • При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
  • После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

  • приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
  • патрон, в котором будет фиксироваться используемый режущий инструмент;
  • переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
  • листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Лучший фрезер по дереву для удаления фасок

DeWALT D 26204 K подходит для удаления фасок и формирования пазов. Прибор востребован благодаря своей надежности, производительности и безопасности.

Характеристики

  • мощность – 900 Вт;
  • скорость вращения фрезерного элемента – от 16000 до 27000 в минуту;
  • глубина фрезерования – 55 мм;
  • вес – 2,9 кг.

Плюсы

  • Резиновые ручки обеспечивают легкость управления.
  • Блокировка шпинделя позволяет быстро менять фрезы.
  • Плавный пуск – необходим для точного создания прореза при начале фрезерования.
  • Есть патрубок для пылесоса.
  • Имеется подсветка для работы вечером на улице или в помещении при плохом освещении.

Особенности

Только режущая часть инструмента при фрезеровке перемещается параллельно подошве.

Сам корпус при этом скользит в горизонтальной плоскости.

Для того чтобы вырезать паз под ламель, используется дисковая фреза.

Основные детали ламельного (шпоночного) фрезера:

  1. Силовой агрегат (электродвигатель);
  2. Редуктор в виде конуса ;
  3. Фреза дисковая;
  4. Корпус ;
  5. Шнур с вилкой;
  6. Литая платформа;
  7. Прорезиненная ручка;
  8. Мешок для стружки и пыли.

В зависимости от мощности силового агрегата фрезеры делятся на три типа:

  1. Малый 750 Вт — для любителей, которые используют инструмент для выполнения единичных изделий.
  2. Средний 1100 Вт — используется для производства небольших по количеству партий мебели.
  3. Мощный от 1200 Вт — профессиональное оборудование, рассчитанное на полный рабочий день. Они востребованы на небольших производствах по изготовлению мебели.

На больших заводах с массовым выпуском мебельных единиц устанавливаются фрезеры стационарного типа.

Опишем принцип работы ламельного фрезера в двух словах — от двигателя через редуктор вращательный момент передается на фрезу. Сама фреза надежно зафиксирована на валу. Кожух защищает руки и посторонние предметы от попадания в зону реза. Литая платформа позволяет надежно установить фрезерный инструмент на поверхности, в которой делается паз. Прорезиненная ручка служит для удобства использования и придавливания, если в этом есть необходимость.

В процессе фрезирования формируется мелкая древесная стружка и пыль. Она не только забивается в сам механизм, но и может попадать в носоглотку и легкие человека. Для того, чтобы это не происходило, был разработан мешок для сбора пыли и мелкой стружки. Он не позволяет засорять механизмы, и, соответственно, не вызывает перегрев двигателя. В некоторых случаях фрезер подключают к пылесосу с помощью переходников.

Нельзя оставить без внимания и саму соединительную деталь ламель. Ламели для фрезера представляют собой шпонки овальной формы. Они строго нормированы, номер указан на самой ламели. Могут приобретаться в магазинах, но некоторые мастера-любители изготавливают их сами. Для этого используются фанера или ДСП толщиной 4 мм. Более элитный материал — дуб и кедр. Использование этого дорогого материала — прерогатива опытных мастеров, которые сначала строгают планку из дуба или кедра нужной толщины, а уж потом делают из нее шпонки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
