Делаем сверлильный станок из дрели

Варианты и методики для создания хорошего сверлильного станка

На промышленных предприятиях и в цехах с большими объемами повторяющихся процедур, связанных с обработкой материалов, не обойтись простыми конструкциями.

Это обеспечено тем, что в ходе выполнения сверлильных мероприятий подвергаются механической обработке материалы с различной плотностью и твердостью.

Чтобы собрать качественный и производительный станок для сверления отверстий можно выбрать разные варианты, к наиболее распространённым из них относятся следующие:

  • станок для сверления из профессиональной дрели с надежной и устойчивой подставкой;
  • оборудование с асинхронным двигателем и возможностью установки сверл разного диаметра.

Отличающиеся по конструкции вертикальные и горизонтальные станки для сверления, изготовленные собственноручно, позволяют работать с разными материалами.

Используя оба варианта можно значительно сэкономить средства, не тратя их на приобретение дорогого станка заводского производства, который не так часто будет эксплуатироваться.

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

  • Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
  • Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
  • Пружина;
  • Ходовой винт с параметрами Тr16×2, L = 200 мм;
  • Стальной лист с примерной толщиной около пяти миллиметров;
  • Кронштейн для ходового винтика;
  • Маховик для винта;
  • Блок приводных шкивов;
  • Электрический двигатель;
  • Блок с конденсаторами;
  • Блок с ведомыми шкивами;
  • Пружина возвратного типа для шпинделя;
  • Клиновой ремень;
  • Приспособление выключателя;
  • Кабель сетевого типа с вилкой для использования розетки;
  • Рычаг;
  • Патрон для сверла;
  • Различные расходные материалы для креплений – винтики и гайки.

Собираем сверлильный станок из дрели

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:

ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.

ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.

ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели  и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).

ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.

ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.

ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.

Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее

Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты

Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:

Сверлильный станок из двигателя от стиральной машины

Предлагаем вашему вниманию еще один бюджетный вариант самодельной сверлилки. Только в данном случае вместо электродрели в качестве привода используется движок от стиралки.

Необходимые материалы:

  • круглая металлическая труба;
  • уголок стальной;
  • полоса металла;
  • электрический двигатель;
  • газлифт (амортизатор);
  • шкивы из фанеры;
  • ремень для ременной передачи.

Сначала изготавливаем усиленную стойку. Обычно используют профильную трубу, но в данном случае она не подойдет. Вместо нее будем использовать круглую трубу и уголок.

Берем болгарку с отрезным диском, чтобы отрезать заготовки требуемой длины. Свариваем детали вместе, и зачищаем болгаркой. Далее привариваем сделанную усиленную стойку к станине.

Сразу хотим обратить ваше внимание на то, что основание должно быть достаточно тяжелым и устойчивым, чтобы выдержать вес электродвигателя и металлических деталей. Из отрезков уголка и полосы необходимо изготовить подвижный элемент конструкции, который будет опускаться и подниматься вдоль стойки

По сути, эта деталь представляет собой каретку с механическим механизмом подачи

Из отрезков уголка и полосы необходимо изготовить подвижный элемент конструкции, который будет опускаться и подниматься вдоль стойки. По сути, эта деталь представляет собой каретку с механическим механизмом подачи.

Дальше надо изготовить крепежную площадку, на которой будет размещаться мотор. Она приваривается к каретке, изготовленной ранее.

Теперь необходимо сделать шпиндель с патроном для фиксации сверла.

Для этого нам потребуется шпилька с резьбой на конце, которая будет выступать в качестве вала шпинделя. Надеваем на него подшипник, и фиксируем гайками.

Отрезаем кусок трубки, и насаживаем ее на шпильку. Устанавливаем сверху трубки второй подшипник.

Подготавливаем еще один кусок трубы. Разрезаем его вдоль по всей длине. Насаживаем на установленные подшипники. Продольный разрез необходимо наглухо заварить. Накручиваем патрон на вал.

Корпус шпинделя привариваем к металлической пластине, а саму пластину — к подвижной части.

Чтобы можно было опускать шпиндель, необходимо установить рычаг.

Вместо возвратной пружины автор решил установить амортизатор (газлифт).

Теперь делаем рабочий столик, на котором будут располагаться заготовки. Для этого сначала потребуется сделать небольшой ползун, который будет перемещаться по стойке.

К нему привариваем круглый столик (автор использует старый пильный диск для циркулярки). Дополнительно нужно сделать фиксатор.

Вытачиваем из дерева или фанеры два шкива. Один шкив устанавливаем на вал электродвигателя, второй — на вал шпинделя. Натягиваем ремень.

Все детали сверлильного станка надо покрасить, и потом собираем все до кучи. Устанавливаем кнопку включения/выключения.

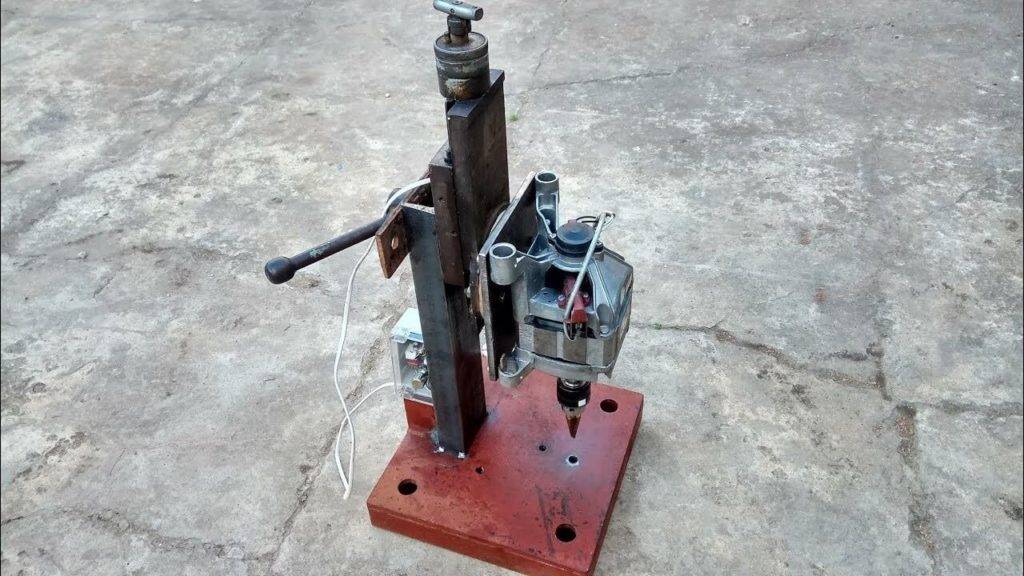

Пошаговый процесс изготовления сверлильного станка с двигателем от стиральной машинки-автомат вы можете посмотреть на видео ниже.

В отличие от первого варианта, данная конструкция получилась довольно громоздкая. Но такой станок однозначно будет мощнее сверлильной стойки из дрели.

Преимущества конструкции

Собранные с использованием электрической дрели станки для сверления глубоких отверстий отличаются комплексом эксплуатационных преимуществ:

  • оптимальная компактность и небольшой вес конструкции;
  • возможность переноса и использования от аккумуляторов;
  • получение качественных и точных по параметрам отверстий;
  • быстрая сборка и демонтаж оборудования без потери времени;
  • выполнение разных работ и обработка всех материалов.

Для ремонтных мероприятий и обслуживания дома станка будет достаточно, а вот для гаража и более масштабных процедур лучше выбрать другой тип устройства.

Лучше изготовить или купить

По сути электродель состоит из нескольких готовых составных частей:

  • привода;
  • передачи;
  • шпинделя;
  • патрона.

Достаточно поставить конструкцию на каретку станка и можно приступать к работе. Такой вариант оптимально подойдет для эксплуатации дома. Он не обеспечит высокой точности, что естественно, учитывая особенности конструкции, однако остается вполне экономичным способом реализации домашней установки. Прежде всего, пропадает необходимость комплектации дополнительными деталями, необходимыми для повышения точности изготовления.

сверлильный станок своими руками самодельный

Станины под сверлильную установку находятся в свободном доступе, причем цены на них разумные

При поиске станины уделять внимание нужно режиму работы сверлильного устройства – именно от этой характеристики зависит конечный выбор:

пластиковая литая или, как альтернатива, стальная штампованная – вариант станины, который подойдет для начинающих мастеров, которые не особо переживают о точности изготовления и планируют заниматься ремеслом не постоянно, а изредка – при необходимости;
чугунная литая (экономный вариант) или композитная (более затратный) станина с технологиями вибропоглощения подойдет для регулярной обработки деталей для собственного использования или небольшими партиями на заказ. Такая конструкция предназначена для стали с обычной твердостью и вязкостью, которая требует стандартной промышленной точности без высоких заявленных требований

Внимание стоит обратить и на подшипники скольжения. Допускаются стальные за неимением других альтернатив, однако предпочтительнее использовать подшипники с втулками из бронзы;
для промышленной регулярной сверловки больших объемов любых материалов, которые могут быть обработаны таким способом, используется именно чугунная станина

Она дает высокий уровень точности и может выдержать эпизодические перегрузки оборудования. Для такого инструмента консоль должна быть обязательно с технологией поглощения вибраций, подшипники изготовлены из бронзы, а подача выполняться только зубчато-реечным механизмом.

столы с поворотно-сдвижной

При покупке станин для электрической дрели часто в комплектации идут столы с поворотно-сдвижной технологией, обеспечивающие некоторые фрезеровочные функции. Стоит такой стол в районе 20$.

На что обращать внимание при покупке

Станина – основание всей конструкции, поэтому от ее выбора зависит работоспособность всего инструмента. Специалисты советуют не обращать внимания на производителя. Некоторые китайские заводы реализовывают достойную продукцию в то время, как немецкие и отечественные производители выпускают комплектующие на порядок хуже

Стоит уделять внимание и конструкции, популярные виды которых представлены на рисунке:

разные конструкции станин

Первая конструкция не функциональна и удобна в использовании, но подойдет для эпизодического использования с невысокими требованиями к точности. Второй вариант – оптимальный для эксплуатации дома и промышленного изготовления малых партий на заказ, потому что:

  • есть цанговый зажим дрели;
  • увеличить поглощение вибрации от консоли можно, сместив колонну в сторону;
  • есть возможность ручной фрезеровки деталей с невысокой точностью на недвижимом столе, идущем в комплекте.

Третий вариант не рекомендуется к покупке. Прежде всего из-за низкого воротника колонны и ее слабого крепления к установке. Также продольные базы облегчают фрезеровку вручную, но в то же время не защищают от вибрации в основании оборудования. Стрелками указана самая высокая концентрация вибрации, которая будет передаваться с этой зоны непосредственно в колонну и стол.

мини сверлилка своими руками

Дополнительное оснащение самодельного станка

Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.

Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.

Координатный стол для самодельного станка

При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге. На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов. Порядок изготовления такого механизма выглядит следующим образом:

  • в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
  • затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
  • используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
  • на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.

Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.

Что удобно, станки с поворотной пластиной можно использовать и для выполнения несложных токарных работ. Для осуществления таких технологических операций дрель при помощи поворотной пластины располагают горизонтально.

Наличие стойки для дрели позволяет значительно увеличить спектр возможностей применения данного устройства. Разместив дрель на специальной подставке, которую, кстати, легко сделать своими руками, удастся получить настоящий многофункциональный станок.

Сверлильный станок с использованием асинхронного двигателя

Если дрель в хозяйстве отсутствует или её не желательно использовать в станке, можно выполнить конструкцию на основе асинхронного двигателя, например, от старой стиральной машины. Схема и процесс изготовления такого станка достаточно сложные, так что его лучше делать мастеру с достаточным опытом выполнения токарных и фрезеровочных работ, сборки электросхем.

Оцените сложность работ по чертежам, которые мы даём в этой статье.

Устройство сверлильного станка с двигателем от бытовой техники

Для ознакомления с конструкцией приведём сборочные чертежи и деталировку, а также характеристики сборочных единиц в спецификациях.

Чертёж сверлильного станка с двигателем

Детали и материалы для изготовления станка приведены в таблице:

Таблица 1

Поз.ДетальХарактеристикаОписание
1СтанинаПлита текстолитовая, 300×175 мм, δ 16 мм
2ПяткаСтальной круг, Ø 80  ммМожет быть сварной
3Основная стойкаСтальной круг, Ø 28 мм, L = 430 ммОдин конец обточен на длину 20 мм и на нём нарезана резьба М12
4ПружинаL = 100–120 мм
5ВтулкаСтальной круг, Ø 45 мм
6Стопорный винтМ6 с пластиковой головкой
7Ходовой винтТr16х2, L = 200 ммОт струбцины
8Матричная гайкаТr16х2
9Консоль приводаСтальной лист, δ 5 мм
10Кронштейн ходового винтаЛист дюралюминия, δ 10 мм
11Специальная гайкаМ12
12Маховик ходового винтаПластик
13Шайбы
14Четырёхручьевый блок ведущих приводных шкивов клиноременной передачиДюралюминиевый круг, Ø 69 ммИзменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15Электродвигатель
16Блок конденсаторов
17Блок ведомых шкивовДюралюминиевый круг, Ø 98 мм
18Ограничительный стержень возвратной пружиныВинт М5 с пластмассовым грибком
19Возвратная пружина шпинделяL = 86, 8 витков, Ø25, из проволоки Ø1,2
20Разрезной хомутДюралюминиевый круг, Ø 76 мм
21Шпиндельная головка см. ниже
22Консоль шпиндельной головкиЛист дюралюминия, δ 10 мм
23Приводной ременьПрофиль 0Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24Выключатель
25Сетевой кабель с вилкой
26Рычаг подачи инструментаСтальной лист, δ 4 мм
27Съёмная рукоятка рычагаСтальная труба, Ø 12 мм
28ПатронИнструментальный патрон № 2
29ВинтМ6 с шайбой

Консоль привода

Четырёхручьевый блок ведущих приводных шкивов

Блок ведомых шкивов

Ограничительный стержень возвратной пружины

Разрезной хомут

Консоль шпиндельной головки

Шпиндельная головка обеспечивает и поступательное и вращательное движение. Она смонтирована на собственной базе — дюралюминиевой консоли.

Чертёж шпиндельной головки

Детали и материалы для изготовления шпиндельной головки приведены в таблице:

Таблица 2

Поз.ДетальХарактеристика
1ШпиндельСтальной круг Ø 12 мм
2Ходовая втулкаСтальная труба Ø 28х3 мм
3Подшипник 2 шт.Радиальный подшипник качения № 1000900
4ВинтМ6
5Шайбы-прокладкиБронза
6РычагСтальной лист δ 4 мм
7Стопор ходовой втулкиСпециальный винт М6 с рифлёной кнопкой
8ГайкаНизкая гайка М12
9Стационарная втулкаСтальной круг Ø 50 мм или труба Ø 50х11 мм
10ПодшипникРадиальноупорный
11Разрезное стопорное кольцо
12Концевая переходная втулкаСтальной круг Ø 20 мм

Шпиндель

Ходовая втулка

Стопор ходовой втулки

Стационарная втулка

Концевая переходная втулка

Сверлильная головка в собранном виде

Сверлильный станок собран

Электрическая схема зависит от вида двигателя.

Простая электрическая схема  для заводского станка 2М112

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

Возможности станка

Самодельный станок с приводом и электродвигателем от стиралки – мощное и простое в эксплуатации устройство. За счет ременной передачи снижаются набираемые движком обороты, а скорость – увеличивается. В итоге инструмент быстро и легко сверлит даже толстую сталь сверлами любого диаметра.

Собрав и покрасив самоделку, можно приступать к ее тестированию. Запуск оборудования проходит следующим образом:

  • вспоминаем технику безопасности (что сверлильный станок крайне опасен, поэтому надежно фиксируем его на рабочей поверхности и используем средства индивидуальной защиты);
  • подключаем станок к электросети;
  • устанавливаем сверло нужного сечения;
  • кладем под сверло лист металла, который требуется просверлить;
  • просверливаем необходимое количество отверстий.

Результат порадует мастера: крутящего момента будет достаточно для просверливания даже толстой стали. Более того, нет ограничений по используемым сверлам – можно устанавливать в патрон даже большие по диаметру «головки». Если набираемых электромотором оборотов мало, несложно усовершенствовать конструкцию: зафиксировать на ведомой оси еще один шкив поменьше. Станок ускорится и «возьмет» металл любой толщины.

Интересное:

  • Как сделать станок из двигателя от стиральной машины
  • Токарный станок по дереву из двигателя от стиральной машины
  • Шлифовальный станок из мотора от стиральной машины
  • Что можно сделать из старой стиральной машины
  • Как сделать пресс для яблок из стиральной машины?
  • Поменять ремень на стиральной машине Ariston

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка. Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок? Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Особенности оборудования для сверления отверстий в печатных платах

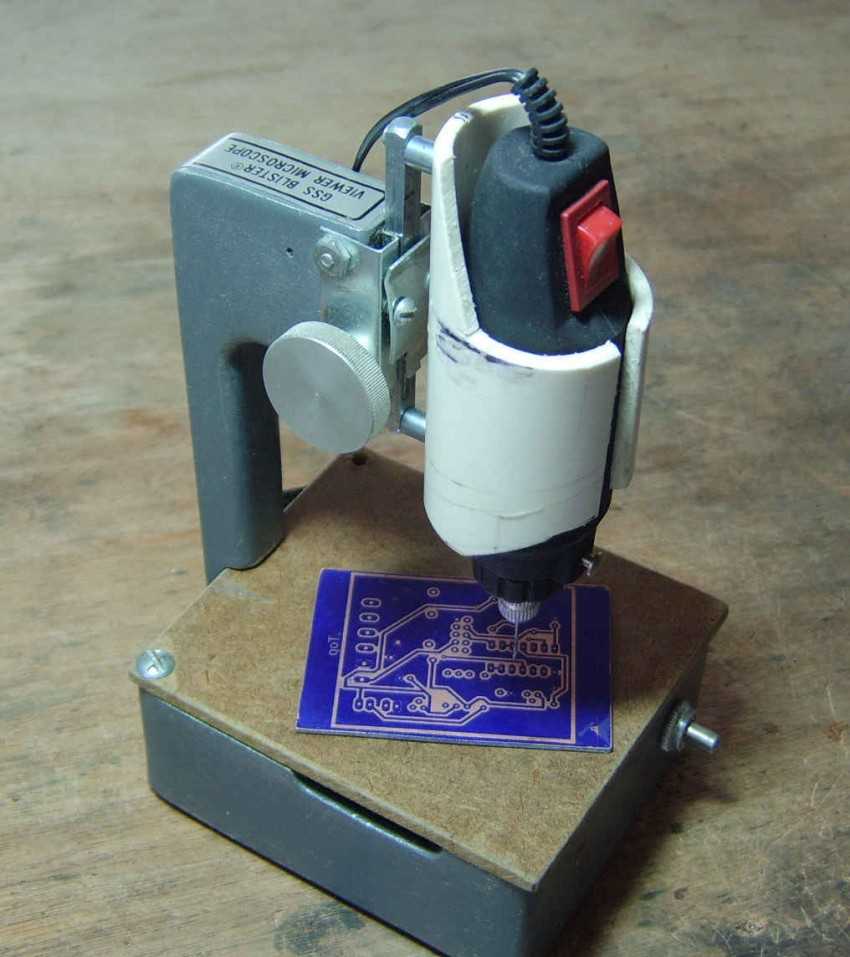

Станок для сверления печатных плат – это одна из разновидностей сверлильного оборудования, которое, учитывая очень небольшие размеры обрабатываемых на нем деталей, относится к категории мини-устройств.

Любой радиолюбитель знает, что печатная плата – это основание, на котором монтируются составные элементы электронной или электрической схемы. Изготавливают такие платы из листовых диэлектрических материалов, а их размеры напрямую зависят от того, какое количество элементов схемы на них необходимо разместить. Любая печатная плата вне зависимости от ее размеров решает одновременно две задачи: точное и надежное позиционирование элементов схемы относительно друг друга и обеспечение прохождения между такими элементами электрических сигналов.

В зависимости от назначения и характеристик устройства, для которого создается печатная плата, на ней может размещаться как небольшое, так и огромное количество элементов схемы. Для фиксации каждого из них в плате необходимо просверлить отверстия. К точности расположения таких отверстий относительно друг друга предъявляются очень высокие требования, так как именно от этого фактора зависит, правильно ли будут расположены элементы схемы и сможет ли она вообще работать после сборки.

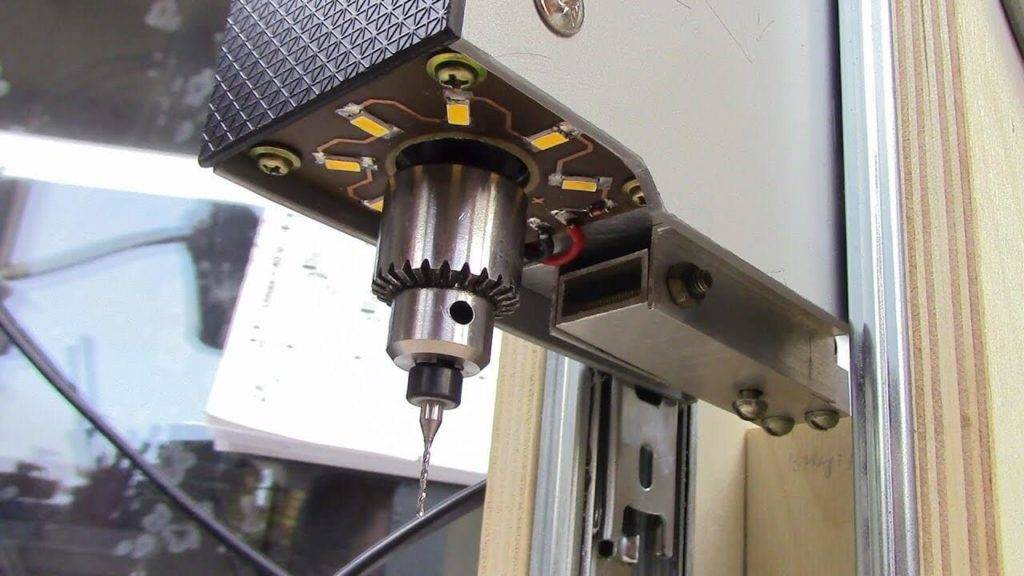

Сложность обработки печатных плат состоит еще и в том, что основная часть современных электронных компонентов имеет миниатюрные размеры, поэтому и отверстия для их размещения должны иметь небольшой диаметр. Для формирования таких отверстий используется миниатюрный инструмент (в некоторых случаях даже микро). Понятно, что работать с таким инструментом, используя обычную дрель, не представляется возможным.

Все вышеперечисленные факторы привели к созданию специальных станков для формирования отверстий в печатных платах. Эти устройства отличаются несложной конструкцией, но позволяют значительно повысить производительность такого процесса, а также добиться высокой точности обработки. Используя сверлильный мини-станок, который несложно изготовить и своими руками, можно оперативно и максимально точно сверлить отверстия в печатных платах, предназначенных для комплектации различных электронных и электротехнических изделий.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
