Кузнечные наковальни: виды, конструкции, изготовление

Зачем нужна наковальня

Основное предназначение наковальни ремонт. С ее помощью можно избежать рутинного сбора ингредиентов для создания нового предмета, достаточно отремонтировать старый, положив в одну ячейку предмет, а в другую материал, из которого тот состоит. Или же другой такой предмет, например, из двух сломанных вещей выйдет один целый.

В зависимости от типа поврежденной вещи удобства в починке разняться. Сломанную броню выгодней чинить слитками, а оружие проще другим таким же сломанным, для экономии ресурсов.

Мало кто знает, но наковальня также меняет наложенные на предмет чары. Для этого, как и для починки, нужно поместить в соседние слоты два предмета с одинаковыми чарами. Чары итогового предмета будут дважды сильней.

В качестве приятного бонуса у перековки есть возможность переименовать практически любую вещь, дав ей то имя, которое вам нравится, придав вам индивидуальность даже на самом многолюдном сервере.

Элементы наковальни

Наковальня кузнеца – обязательный атрибут его мастерской. С ее помощью выполняется целый ряд технологических операций с металлом. Данный инструмент используется для ковки, придания металлу необходимой формы, закалки и т.д.

Изготавливается этот предмет из прочной легированной стали, а его масса может превышать 300 килограмм, особенно если речь идет о стационарной кузнечной наковальне.

Она должна быть устойчивой и прочной, так как на нее приходятся значительные нагрузки. Удар молотом по наковальне приводит к появлению ровного чистого звука. Глухой звон свидетельствует о наличии трещин или пустот в инструменте.

Как уже отмечалось ранее, выделяют однорогие и двурогие модели. Почему наковальня имеет такую форму? Дело в следующем: рог позволяет осуществлять изгибы с необходимой кривизной, а ровная поверхность служит для выполнения основной работы.

К основным элементам устройства относятся:

• рог;
• хвостовик;
• углубление для формирования отверстий;
• отверстия для установки инструмента и другого кузнечного приспособления на наковальню;
• лицо;
• башмак;
• площадка для рубки металла.

Выступ на боковой части инструмента называется рогом. Его форма различна, в зависимости от назначения. У однорогих моделей он конусообразный. Используется в формировании изгибов металла и раскатке закругленных частей.

Второй рог применяется в загибании изделий на углы меньше нормального и делается в форме усеченного конуса.

Лицом называется плоская поверхность. Именно на ней производятся основные операции.

В классическом типе наковальни обязательно есть отверстия. Одно из них квадратное – используется, как держатель инструмента, например, молота. Оно обычно располагается в конце устройства. Второе – круглое, фиксирует проволоку при ее завивке, располагается возле рога.

Наковальня должна гасить импульс от удара по лицевой части. В этих целях приспособление устанавливается на прочную деревянную или песочную подушку.

Важно, чтобы лицо располагалось строго горизонтально. Это позволит выполнять работу наиболее качественно

Многих интересует вопрос, как установить наковальню по высоте

Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально

Многих интересует вопрос, как установить наковальню по высоте. Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально

Кроме того важно, чтобы кузнецу не приходилось совершать дополнительных усилий на подгонку удара, нагибаться или поднимать инструмент слишком высоко

Типовая конструкция

Для расширенной функциональности данный кузнечный инструмент должен состоять из следующих частей:

1. Лица. Представляет собой плоскую поверхность в центре, где можно производить обработку ровных широких заготовок. Часто в левой или правой части лица выполняется глухое отверстие для выполнения полостей и отверстий, а также для фиксирования части заготовки, противоположный конец которой необходимо согнуть.
2. Рога — конусообразного отростка, который примыкает к одному из торцов наковальни. Предназначен для пластической раскатки или свёртки в тело вращения полосового металла. В идеале наковальня снабжается двумя рогами, тогда второй (иногда называемый хвостом) выполняется в форме пирамиды, и используется для получения пространственных тел более сложных форм.
3. Лап – четырёх опорных выступов в нижней части корпуса, которыми инструмент опирается на верстак. Если наковальня предполагается неподвижной, то в лапах изготавливаются сквозные отверстия для крепления.
4. Обода – прямоугольной или квадратной зоны лица, которая располагается ближе к рогу, и служит для обжимки изделий из листового металла.

Устройство наковальни

В наиболее простом варианте исполнения наковальни обод и/или хвост, а также отверстия в лапах могут отсутствовать.

Способы крепления наковален

Из чего лучше сделать

Прежде всего, нужно определиться с местом установки наковальни. Если надёжный верстак отсутствует, то, как опорой, можно воспользоваться прочным широким пнём (дуб – идеальное решение: эта древесина прочна на сжатие, и идеально гасит колебания, которые возникают в процессе ковки). В таком случае диаметр пня, освобождённого от коры и поверхностных дефектов, будет определять размеры наковальни, в частности, её длину. Она не должна быть менее 200 мм.

При отсутствии пня, можно воспользоваться высоким (не ниже 100 мм) деревянным башмаком, который жёстко монтируют на торец бочки, наполненной песком. Бочку до половины необходимо зарыть в грунт.

В качестве заготовки для наковальни целесообразнее всего принять подходящий кусок списанного кранового рельса КР-120 или (что лучше) КР-140. В отличие от железнодорожного рельса такой вариант предоставляет следующие преимущества:

• Для производства крановых рельсов используют более прочный металл по ГОСТ 4121. Это высокоуглеродистая сталь марки «сталь 63», которая характеризуется повышенным содержанием марганца и имеет нормативную прочность не менее 730 МПа, при твёрдости головки 212 НВ;
• Шейка крановых рельсов – более широкая, что увеличит устойчивость наковальни во время производства кузнечных работ;
• Профиль крановых рельсов предусматривает более плавный переход от шейки к головке, что предотвращает возникновение концентраторов напряжений в инструменте.

Закрепленная наковальня

Единственный недостаток крановых рельсов в том, что там не предусматриваются крепёжные отверстия, и их придётся выполнять самостоятельно.

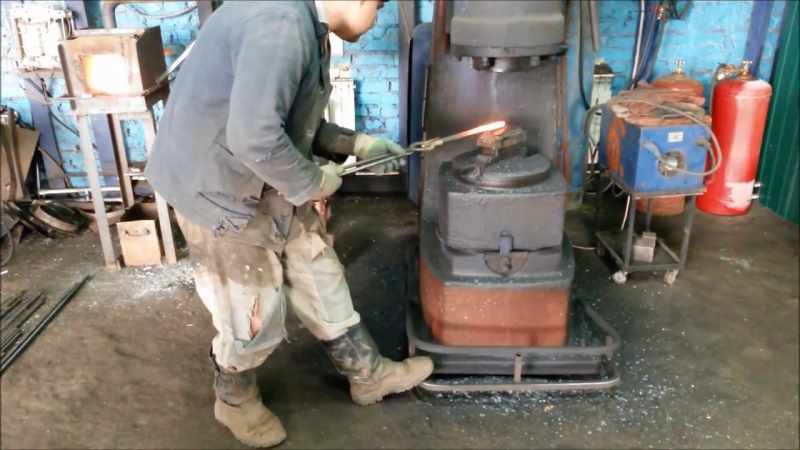

Оборудование для горячей ковки

Если сравнивать холодный и горячий метод ковки, то сразу, можно сказать, то, что первый способ требует от работника значительно большего мастерства, наличия некоторых художественных навыков и, конечно, умения работать с набором необходимых инструментов.

Оборудование для горячей ковки

Ковка материала происходит после его предварительного нагрева в кузнечной печи. Ее называют горном. Горн оснащен оборудованием для принудительной подачи воздуха. Нагрев производят до заданной температуры и после этого переносят на наковальню. Это металлическая плита, на которой производят ударную обработку разогретой заготовки. Ее выполняют с помощью молотков и кувалд разного веса. Один работник, легким молотком наносит удар по нужному месту, а второй, вооруженный тяжелым молотком или кувалдой, наносит в обозначенное место сильный удар. После того как заготовка остыла, ее снова загружают в печь для нагрева. Все перемещения детали в процессе ее обработки выполняют с помощью клещей с длинными рукоятками.

Ручная горячая ковка

Кроме, вышеназванных основных инструментов при горячей ковке применяют множество специального инструмента, который позволяет резать горячий метал, формовать сложные поверхности при горячей ковке металла.

Кузнечный горн

Для нагрева заготовок применяют печи, которые называют кузнечным горном. В его конструкцию входит несколько узлов. В частности:

• ствол, выполненный из материала стойкого к воздействию огня;
• очаг, со встроенной колосниковой решёткой;
• системы подачи и отбора воздуха;
• рабочего окна через которые подают длинные заготовки;
• дымоход, через который происходит удаление продуктов горения.

Кузнечный горн газовый

Кроме того, в состав горна входит и закалочная ванна. В основе работы классического кузнечного горна лежит уникальная восстановительная способность углерода. Именно эта его способность с успехом противостоит окислению заготовки, то есть его горению. Тут важна и теплотворная способность углерода. Дело в том, что подавая воздух необходимо регулировать его количество. Его должно быть столько, что бы хватило сжечь углерод, а тепло, выделяемое при этом, поднимет температуру в горне еще выше.

Кроме того, подачу воздуха в горн необходимо настроить так, чтобы подаваемого кислорода не хватало для окисления металла. Но если разогретую заготовку продержать в таком состоянии свыше необходимого времени, то произойдет ее перенасыщение углеродом. Существует такой термин — пересушивание, то есть металл становится очень хрупким. Кстати, в качестве пересушенного металла можно привести чугун.

Муфельная печь

Оборудование, которое используют для разогрева деталей, выполненных из разных материалов до заданной температуры, называют муфельной печью.

Муфельная печь

Отличительной чертой этого оборудования является наличие муфеля. Так, называют деталь, которая защищает деталь от контакта с топливом и продуктами сгорания и в то же время служит камерой, в которой деталь нагревают. На практике применяют два вида таких печей, с постоянным и сменным муфелем. В первой печи загруженные детали проходят все операции — от нагрева до состояния готовности, во втором, только до охлаждения. То есть, по мере достижения необходимой температуры и определенной выдержки заготовки один муфель убирают и на его место устанавливают другой.

Наковальня

Один из ключевых инструментов применяемый и для холодной, и для горячей ковки металлов — наковальня. Именно на ее поверхности, кузнецы выполняют деформирование заготовки и приведение ее к готовому виду. Наковальню отличает большой вес и поэтому ее жестко фиксируют к деревянной колоде.

Наковальня — ключевых инструментов

Конструктивной наковальня состоит из:

• рога;
• наличника с отверстиями;
• основания с лапами для установки наковальни.

Для изготовления этого инструмента применяют сталь 45Л. Надо отметить, то что, наковальни — это продукция, выпускаемая в соответствии с рядом ГОСТ. Например, ГОСТ 11396-75 нормирует безрогие изделия с весом от 92 до 200 кг, а ГОСТ 11398-75, определяет требования к изделиям с двумя рогами и весом от 100 до 270 кг.

Твердость материала, из которого производят наковальни, составляет 340 — 477 по HB.

Элементы наковальни

Наковальня кузнеца – обязательный атрибут его мастерской. С ее помощью выполняется целый ряд технологических операций с металлом. Данный инструмент используется для ковки, придания металлу необходимой формы, закалки и т.д.

Изготавливается этот предмет из прочной легированной стали, а его масса может превышать 300 килограмм, особенно если речь идет о стационарной кузнечной наковальне.

Она должна быть устойчивой и прочной, так как на нее приходятся значительные нагрузки. Удар молотом по наковальне приводит к появлению ровного чистого звука. Глухой звон свидетельствует о наличии трещин или пустот в инструменте.

Как уже отмечалось ранее, выделяют однорогие и двурогие модели. Почему наковальня имеет такую форму? Дело в следующем: рог позволяет осуществлять изгибы с необходимой кривизной, а ровная поверхность служит для выполнения основной работы.

Схема крепления наковальни.

К основным элементам устройства относятся:

• рог;
• хвостовик;
• углубление для формирования отверстий;
• отверстия для установки инструмента и другого кузнечного приспособления на наковальню;
• лицо;
• башмак;
• площадка для рубки металла.

Выступ на боковой части инструмента называется рогом. Его форма различна, в зависимости от назначения. У однорогих моделей он конусообразный. Используется в формировании изгибов металла и раскатке закругленных частей.

Второй рог применяется в загибании изделий на углы меньше нормального и делается в форме усеченного конуса.

Лицом называется плоская поверхность. Именно на ней производятся основные операции.

Наковальня должна гасить импульс от удара по лицевой части. В этих целях приспособление устанавливается на прочную деревянную или песочную подушку.

Важно, чтобы лицо располагалось строго горизонтально. Это позволит выполнять работу наиболее качественно

Многих интересует вопрос, как установить наковальню по высоте. Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально

Кроме того важно, чтобы кузнецу не приходилось совершать дополнительных усилий на подгонку удара, нагибаться или поднимать инструмент слишком высоко

Типы и виды наковален

Виды наковален, их форма и вес могут существенно различаться.

Их разделяют на несколько категорий по указанным выше критериям, а именно:

• безрогие – массивные инструменты с большим весом, значение которого находится в интервале 96 – 210 кг;
• однорогие – располагают только одним конусовидным рогом, их вес варьируется от 70 до 210 кг;
• двурогая наковальня – устройство массой от 100 до 270 кг;
• однорогая консольная;
• шпераки – мини наковальни весом до тридцати килограмм.

Выбор наковальни для ручной ковки делают исходя из работ, которые планируется выполнять. Более тяжелые модели отлично подойдут в работе с габаритными и массивными заготовками. Простые, более легкие варианты с одним рогом хороший выбор в работе с малогабаритными конструкциями.

Легкие модели подойдут для мелких работ дома. Если необходимо сделать какую-либо самоделку, лучшего варианта не найти.

Важным критерием является и тип выполняемых работ. Тут следует решить, какой вариант подойдет лучше: двурогая или однорогая модель. Кроме того наковальни могут иметь дополнительные элементы, например, тиски, позволяющие выполнять работы в одиночку.

Стоит обращать внимание на наличие отверстий, используемых для размещения молотков, кувалды. Небольшие по размеру и весу шпераки широко используются в ювелирном деле

В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий.

Чертеж наковальни для изготовления своими руками.

Достаточно часто приспособления для выполнения ювелирных работ производятся по индивидуальному заказу. Они располагают различными функциональными элементами, необходимыми в решении определенных задач.

Иногда одной наковальни может оказаться мало. В больших мастерских целесообразно иметь в наличии два варианта приспособлений: одно стационарное, а второе переносное.

Не стоит забывать и о правильной установке. От этого напрямую зависит качество работы

Невзирая на все, данное приспособление обладает немаленьким весом, его установке следует уделить должное внимание

Падение и опрокидывание – частые проблемы, возникающие вследствие неправильного монтажа. Кроме того, подставка должна выполнять свои прямые функции: помимо надежной фиксации приспособления необходимо обеспечение гашения ударов молотом.

Деревянный чурбак – наиболее часто используемый тип подставки. Его диаметр обычно колеблется в пределах от 500 до 600 мм. Используются твердые породы дерева. К ним относятся дуб, береза, ясень и др.

Высота монтажа определяется ростом мастера. Чтобы деревянная подставка не создавала дополнительных ненужных вибраций, ее закапывают в яму глубиной более полуметра. Дно ямы утрамбовывают песчаной подкладкой.

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством. Его можно сделать, например, из рельса, швеллера или двутавровой балки.

Такие приспособления, сделанные собственными руками, прослужат не один десяток лет. Однако не стоит думать, что они способны полноценно заменить настоящий, профессиональный инструмент. Ручные наковальни не позволят сделать работу такого же качества, как производственные модели.

В таком случае важно понимать: заводской вариант, произведенный по технологии литья, будет существенно лучше самоделок. В его конструкции имеются все необходимые составляющие с закаленной поверхностью

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке. Заводская модель прослужит довольно долго.

Факторы, которые следует учитывать при покупке наковальни

Наковальни имеют те же характеристики. Однако покупка наковальни требует значительного внимания к некоторым деталям, которые могут сделать или сломать ваш кузнечный проект

Вы должны знать, на что обращать внимание, прежде чем принимать решение. Вот некоторые важные соображения, о которых следует помнить

Материалы

Материал наковальни определяет ее характеристики и долговечность. В свое время наковальни делали из каменных плит, железа и бронзы. В настоящее время сталь является наиболее часто используемым материалом для наковальни. Сталь становится популярным выбором, поскольку она обладает хорошими свойствами и может производиться оптом. Поэтому стальные наковальни являются наиболее распространенными и предпочтительными.

Еще один известный материал наковальни – чугун. Чугунные наковальни имеют тенденцию быть хрупкими и могут не иметь прочной поверхности по сравнению со стальными наковальнями. Это означает, что вы не можете ударить по чугунной наковальне так сильно, как по стальной наковальне.

Предполагаемое использование

То, как вы хотите использовать наковальню, определяет ее тип и материал, который нужно выбрать. Например, если вы хотите использовать наковальню, чтобы сделать что-то для себя, вы можете подумать о меньших и более доступных.

Однако, если вам нужна наковальня для промышленного применения, вам следует выбрать более индивидуальные и специализированные опции. Эти типы более универсальны и, как правило, служат для самых разных целей.

Вес, форма и размер

Форма и размер важны, потому что они могут помочь вам определить возможное использование. Например, размер наковальни определяет размер материала, который вы хотите выковать, и другого оборудования, которое вы будете использовать в процессе.

С другой стороны, вес наковальни определяет удобство использования. Например, самая легкая в использовании наковальня часто бывает самой тяжелой. Его форма будет варьироваться в зависимости от предполагаемого использования.

Цена

Стоимость наковальни очень важна, особенно если у вас ограниченный бюджет. В большинстве случаев цена наковальни будет зависеть от ее материала и размера.

Этапы изготовления

Сначала нужно выбрать необходимый отрезок от рельсы, её подошва станет основной частью будущего основания для ковки, это место будет брать на себя основную часть рабочей нагрузки.

Выбор стороны рельсы для поверхности наковальни зависит от будущих работ. Если не требуется слишком широкой поверхности, то подойдет узкая верхушка рельсы, но в тоже время сама наковальня получится очень устойчивой и прочной, т.к. оголовка рельса (широкая нижняя часть) подвергается специальной термической обработке на заводе.

Некоторые умельцы делают ещё одну деталь – рог, он придаёт наковальне хорошие эксплуатационные характеристики, но требует массу времени и усилий на изготовление. Для создания рога подошва рельсы заостряется с одной стороны с помощью болгарки (подойдет болгарка 125 мм и круг 125х6 мм) и напильника. Конец рога делается не острым, а слегка притупленный.

После придания формы наковальне происходит шлифовка поверхности с помощью тарельчатого диска для болгарки (размер зерна 40). Если перед шлифованием ободрать поверхность обычным диском болгарки, то процесс пойдет гораздо быстрее и проще.

Дополнительные функции

При изготовлении наковальни своими руками и кузнец, и слесарь, и домашний мастер могут продумать и дополнить изготовленную вещь приятными деталями. Например, сделать площадку для прошивок отверстий под заклепки. Не бесполезным элементом будет расчерчивание линейки с делениями. Тогда не нужно будет каждый раз вымерять поковки. Они будут все одинаковой длины. В этом прелесть самодельной наковальни, что она может отвечать всем требованиям мастера.

Самостоятельно сделанная наковальня пригодится не только профессиональным кузнецам, но и простым любителям кузнечного дела, которые хотят проявить свою фантазию и умения в оформлении загородного участка или дачи.

Каждый кузнец рано или поздно сталкивается с проблемой покупки наковальни. Можно выделить четыре критерия в выборе наковальни. Размер наковальни очень важен, вкратце чем больше вес тем лучше, могу утверждать, что сто килограмм это минимум, в крайнем случае семьдесят

Но важно учитывать и необходимость перемещать наковальню – тогда вес нужно подбирать индивидуально. Вторым критерием является форма наковальни, здесь важно учитывать специфику работы и исходя из нее выбирать форму

Ввиду того, что в наше время наковальня покупается в основном с рук или в вторчермете, ни кто не даст гарантию на качество наковальни.

Субъективным тестом для проверки наковальни на трещины – является звон при ударе по лицу наковальни молотком. Продолжительный и высокий звон говорит нам о том, что в наковальне нет трещин, метал хорошего качества и лицо хорошо закаленно

Важно отметить, что многие старые наковальни изготавливались методом кузнечной сварки, где к литому телу приваривалась пластина более углеродистой стали. Зачастую сама отливка была плохого качества – имеет вкрапления шлаков – и звук такой наковальни будет глухим, что совсем не говорит о плохой наковальне, ведь лицевая пластина может быть из хорошего металла и быть хорошо закаленна

Также важно заметить, что хорошо закрепленная наковальня не звенит при ударе по центральной части, но у нее звенят рога.

И самый главный критерий – это твёрдость наковальни, на этом критерии я хочу остановится более подробно. От твёрдости зависит насколько долго прослужит наковальня. При малой твёрдости, на лице остаются вмятины, а со временем появляется прогиб в месте наиболее активного использования.

Есть несколько доступных способов определения твёрдости. Например острым концом молотка слегка ударить по лицу наковальни, и по наличию и размерам вмятины приблизительно определить твёрдость, а соответственно качество. Но в этом методе есть ряд недостатков – надо иметь большой опыт и использовать один и тот же молоток, в противном случае измерения будут не точны. Так же примерно определить твёрдость можно с помощью напильника – но этот метод так же упирается в наличие опыта.

Но есть ещё один способ измерения твёрдости. Суть метода в сбрасывании с определённой высоты (я предпочитаю 25см) шарика от подшипника (мне удобно использовать 25мм шарик), на лицо наковальни и замера высоты на которую он подскакивает. Чем выше он подскакивает тем выше твёрдость. Шарики от подшипников имеют одинаковую твёрдость, поэтому показатели при использовании разных шариков, будут примерно одинаковыми. Я поступаю следующим образом – приставив к лицу наковальни линейку, сбрасываю с высоты 25см шарик и наблюдаю на какую высоту он подпрыгивает. К примеру на очень хороших наковальнях он подскакивает на высоту 24,5см. Далее в таблице приведено соответствие качества высоте подпрыгивания шарика.

Качество	Звук от удара молотком	Твёрдость	Высота подскакивания
Отличное	Очень звонкая	Отличная	24,5-23,5см
Хорошее	Звонкая	Хорошая	23- 21см
Среднее	Не звонкая	Мягкая	18-16см
Плохое	Глухой	Очень мягкая	12см

Для металлообработки способом горячей и холодной ковки важно наличие многих инструментов и приспособлений. И, если некоторые из них можно заменить или вообще проигнорировать, то кузнечная наковальня практически незаменимый элемент мастера

Ведь на ней выполняется вся основная обработка, особенно горячим способом.

В нашем материале мы рассмотрим типы и особенности такой принадлежности каждого кузнеца.

Устройство наковальни довольно простое, но каждый из отдельных элементов назначен выполнять различные операции по металлообработке.

Сам кузнечный «рабочий стол» состоит из следующих частей.

• Лицо.
• Рога.
• Лапы.

Дополнительно каждая наковальня имеет отверстия круглого и квадратного сечения на поверхности, а также крепежные скобы (в стационарном исполнении).

Материалом для изготовления является легированная сталь марок 35 или 45Л. Изделие производится способом литья и имеет закаленные и незакаленные поверхности.

Кузнечные наковальни: виды, конструкции, изготовление

Наковальня кузнеца. От правильного конструирования этого, на первый взгляд, весьма нехитрого предмета зависит производительность ковки и точность готовой поковки. Между тем вовсе не обязательно заказывать инструмент в специализированной мастерской: при наличии определённого комплекта рабочего инвентаря домашнего мастера его под силу изготовить и своими руками.

Кузнечная наковальня

Классификация наковален

Виды наковален и их формы различны. Они классифицируются:

1. по весу: например, наковальня 10 кг может быть применена лишь при горячей ковке молотом с весом не более 1 кг (именно такое соотношение весов считается оптимальным);
2. по наличию кузнечного рога: наковальня двурогая или однорогая. в простейших случаях используют и наковальню простой конфигурации, но многого на ней не сделать;
3. по форме опорной части – с лапами и без них, на сплошном основании;
4. по наличию отверстия и его форме – стальные наковальни с круглым и/или квадратным глухим отверстием;
5. с хвостом или без него.

Столь сложная конструкция и форма оснастки обуславливаются разнообразием кузнечных операций, которые могут быть выполнены только с использованием наковальни.

Двурогая наковальня

Скачать ГОСТ 11398-75 «Инструмент кузнечный для ручных и молотовых работ. Наковальни двурогие».

Традиционные составляющие кузнечной наковальни:

• рог, который представляет собой конусообразный отросток на одном или обоих её боковых торцах. Он может быть съёмным и несъёмным. В первом случае изготавливается несколько комплектов с разным диаметром основания, что даёт возможность производить на этом элементе своими руками такие кузнечных переходы как завивку, раскатку, гибку. Съёмный рог снабжается резьбовой частью (резьба должна быть самотормозящей), и ввинчивается в тело наковальни;
• хвост: выступ, квадратный в плане, размещаемый с противоположной от рога стороны. По размеру поперечного сечения и вылету примерно соответствует параметрам рога. При помощи хвоста выполняют гибку на угол 90°;
• отверстия, причём в классической наковальне их должно быть два: квадратное – для установки какого-либо подкладного штампа, и круглое – для фиксации противоположного конца проволоки во время её завивки.

В заводских условиях наковальни изготавливаются из стали 35Л, например, на АО Глазовский .

Однорогая наковальня

Упрощённая мини-наковальня может быть выполнена своими руками либо из широкого равнополочного швеллера ГОСТ 8240, либо из куска стального рельса, причём специалисты считают, что для этих целей подойдёт не железнодорожный, а крановый рельс КР120 или КР140.

Скачать ГОСТ 11397-75 «Инструмент кузнечный для ручных и молотовых работ. Наковальни однорогие».

Подготовительные работы

Выбор вида исходной заготовки для такого самодельного инструмента зависит от целей, ради которых он изготавливается. Для горячей ковки своими руками небольших поковок вполне подойдёт настольный вариант из швеллера, более массивные предметы можно отковывать только на наковальне из рельса.

Исходный стальной швеллер номером не ниже 36У или 40У обязательно должен иметь уклон внутренних граней полок. В этом случае допустимые напряжения изгиба выше, и полка не будет проседать под нагрузками. Размеры самодельной наковальни в этом случае будут следующими:

• для номера 36У: ширина 110 мм, высота 360 мм;
• для номера 40У: ширина 115 мм, высота 400 мм.

Длину заготовки принимают обычно по индивидуальным потребностям: обычно это не более 400 мм. Не рекомендуется принимать экономичный швеллерный профиль, поскольку его вес меньше, а момент сопротивления и жёсткость — ниже. В качестве материала обычно принимают сталь Ст.3сп, но лучше выбрать профиль из стали 17Г1С, прочность которой выше.

Долговечность изделия можно увеличить, если на её переднюю плоскость установить закалённую прошлифованную пластину из инструментальной стали типа 5ХНМ или 5ХГС. Толщина пластины должна быть не ниже 5…6 мм.

Аналогичные требования по материалу и размерам предъявляют к наковальне, изготовление которой намечено из рельса. Предварительно в заготовке стоит просверлить круглое глухое отверстие.

Виды и типы наковаленВиды наковален, произведенные M. & H. Armitage & Co.Виды наковален, произведенные M. & H. Armitage & Co.
