Кримпер. Как выбрать и пользоваться?

Кроссировочный инструмент

Устройство для заделки

Кроссировочный инструмент для обжима витой пары непосредственно не используется. Его применяют для подключения кабеля в кроссы, плинты, патч-панели и розетки. Сетевые розетки нередко устанавливают в квартирах, чтобы убрать лежащие на полу провода за стенные или потолочные панели.

Другое упомянутое оборудование служит для коммутации элементов кабельной системы между собой.Оно монтируется в местах общего пользования (распределительные щиты, телефонные короба) или телекоммуникационных помещениях.

Как выбрать кроссировочный инструмент

Простой инструмент для заделки витой пары
представляет собой лезвие, снабженное рукояткой, напоминающее по форме вилку. Более продвинутые модели, как на картинке, имеют также крючок для извлечения проводников из мест заделки и отвертку для снятия плинтов. Некоторые укомплектованы сменным лезвием.

Как пользоваться кроссировочным инструментом

Процесс заделки кабеля

Как работать с инструментом, мы объясним на примере заделки восьмижильной витой пары в сетевую розетку:

1. Снимите с розетки крышку;
2. Снимите 5-7 см внешней изоляции с необжатого конца патч-корда. Расплетите проводники;
3. Вставьте проводники в гнезда розетки, соблюдая цветовую маркировку. Свободные кончики должны выходить с внешней стороны;
4. Лезвие кроссировочного ножа имеет на одной из сторон режущий край – им срезают концы проводов. Установите инструмент над гнездом так, чтобы режущий край был снаружи. С небольшим усилием вдавите его. После этого провод будет подключен к контактам розетки. После заделки витой пары розетку закрывают, потом монтируют на стену.

Заделка кабеля в патч-панели, кроссы, плинты выполняется по такой же схеме.

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Сфера применения обжимного инструмента для витой пары

Вне зависимости от размера клещей, они могут применяться только двумя способами – подготовка жил для проведения тока и закрепления их в розеточных клеммах, выключателях и других электрических элементах, а также соединение нескольких проводков между собой.

Для первых случаев опрессовка будет оправдана, если обрабатываются провода со множеством жил. Если их зажать в контактные клеммы без подготовки, то с течением времени и вследствие действия электротока, создающего микровибрации, между ними образуются свободные полости и вся система контактов слабеет. Это всего лишь одна из причин, из-за которой для укладки силовых проводов применяют одножильную проводку, однако, с распространением обжимных устройств для наконечников проводов эта причина утратила свою актуальность.

Одновременно, опрессовка может применяться для кабелей с большим сечением – она использовалась задолго до распространения бытовых компьютерных сетей. Все же, надлежащее соединение можно получить лишь используя особый пресс для обжима наконечников кабелей, которые и сейчас могут быть не слишком малы по своим габаритам. Для создания нужного усилия, в этих инструментах применяется принцип работы домкрата (либо особый гидравлический привод). Данный подход вызван тем, что стандартных и даже чрезмерных мускульных усилий, приложенных по принципу рычага, чтобы надлежащим образом обжать толстый провод, бывает недостаточно.

Процесс обжима может также пригодиться, когда возникает потребность в соединении двух и более кабелей. В данном случае, они попросту собираются вместе, на них устанавливается втулка и происходит обжим. При этом, провода могут вставляться с обеих сторон во втулку. Если вставка происходит лишь с одной стороны, то получается некое подобие «скрутки», а если с двух – получается подобие «муфты».

Главный плюс подобного способа заключается в том, что по окончанию опрессовки внутри гильзы перекрывается доступ воздуха, что делает само соединение герметичным. Таким образом могут соединяться и алюминиевые и медные провода, контакт между которыми с течением времени подвержен окислению.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

1. Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

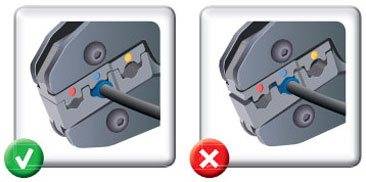

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Основные типы клещей

Монтаж СИП кабеля от столба к дому

Клещи обжимные подразделяют на два типа. Самый распространённый вид – это конструкция, работающая как пассатижи. То есть гильза сжимается с двух сторон. Другие клещи – это диафрагменные кримперы.

Клещи обжимные

Пассатижный

Наконечник обжимают так, как плоскогубцы захватывают какую-либо деталь. Рабочая поверхность матриц имеет вырезы, в которые продевают хвостовик наконечника. Такая конструкция годится для тех креплений, которые не нуждаются в особой надёжности.

Для увеличения силы обжатия были изобретены гидравлические обжимные инструменты для наконечников. Благодаря этому усовершенствованию, клещи стали обладать большей эффективностью применения. В конструкции использованы цилиндры с поршнями, заполненные маслом, что создаёт большое давление матриц на гильзу наконечника.

Клещи со съёмными матрицами

Важно! Некоторые кримперы комплектуются несколькими видами съёмных матриц. Универсальность инструмента устраняет потребность в клещах под каждый размер сечения проводников

Диафрагменные клещи

Оригинальность конструкции диафрагменных обжимников заключается во всестороннем охвате хвостовика наконечника. Принцип действия схож с движением лепестков диафрагмы фотообъективов. Единственным недостатком таких устройств является невозможность заведения клещей в соединение двух концов проводов.

Обратите внимание! Диафрагменный инструмент используют как пресс для металлических наконечников штыревой или плоской формы. Всесторонний зажим намного эффективнее пассатижного типа охвата концевиков проводной продукции

Диафрагменные клещи

Готовые комплекты для опрессовки витой пары

Набор сетестроителя

Тем, кто пользуется инструментом для обжима витой пары не только дома, будет удобно приобрести готовый комплект, куда входит всё, что мы рассмотрели выше, плюс сумка-переноска. Впрочем, набор для обжима витой пары может включать другие полезные вещи:

• Коннекторы RJ12, RJ45, RJ11;
• Кусачки, бокорезы;
• Сетевой щуп – устройство поиска обрывов кабеля при помощи звукового мониторинга;
• Кроссировочный инструмент – заделывает кабель в розетку;
• Отвертки и прочее.

Заключение

Теперь вы узнали, без чего не обходится ни один сетестроитель и что понадобится вам, когда вы будете сами обжимать витую пару. А мы приглашаем вас почитать следующие статьи Как обжать витую пару: пошаговая инструкция правилах и способах ее обжима.

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Зачастую необходимость опрессовки возникает при коммутации кабелей, состоящих из нескольких жил. Их нельзя помещать в клеммы без должной подготовки, поскольку из-за малых вибраций при движении электрического тока произойдет уплотнение некоторых жил. Это приведет к появлению свободного пространства и, соответственно, ослаблению контакта.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Подготовка элементов трубы к обжиму клещами

Приведенная ниже последовательность обязательна для соблюдения и необходима для любого вида клещей:

1. С помощью рулетки отмеряют необходимую длину нужного трубного материала и делают карандашом отметку там, где предполагается обрезка;
2. Ножницами по металлу обрезают элемент с нужной длинной, при этом край среза должен быть максимально четким и ровным, а сам срез должен быть был сделан ровно под прямым углом;
3. В случае, когда для обрезки используется гильотинный инструмент, то его нижний край следует держать строго параллельно относительно поверхности трубы, но все же немного вдавливая резак в материал;
4. После осуществления обрезки торцевые края должны быть обработаны с помощью калибратора. Он скорректирует и сравнят форму самого среза и снимет фаску изнутри;
5. После чего с фитинга убирают гильзу для обжима и одевают на край трубы, а штуцер вставляется прямо во внутрь среза;
6. Затем торцевые элементы должны быть прижать очень плотно к друг дружке, при этом область стыка обязательно изолируется с помощью уплотнительной прокладки. Благодаря ей, материал надежно защищается от коррозии, а всей системе в целом обеспечивается общая герметичность;
7. Проконтролировать размещение трубы в гильзе возможно с помощью округлого выреза в зоне с краю.

Только после завершения всех вышеописанных 7 шагов можно начинать операцию по обжиму.

Типы и их параметры

По расположению прижимных поверхностей среди электромонтажных кримперов существуют определенные модели, которые используются при проведении электромонтажных работ. Кримперы могут быть как универсальными, так и узкоспециализированными. Например, к последним можно отнести инструмент, предназначенный исключительно для обжимки коаксиальных кабелей, либо же для работы с автомобильными наконечниками.

Первые могут оснащаться сменными матрицами под множество типов коннекторов, их еще называют кримперы со сменным модулем. Такие модели обладают дополнительным функционалом, вроде лезвия для удаления изоляции.

Кримпер со сменными матрицами (модулями).

Существуют кримперы, предназначенные для работы со шлангами, например, фреоновыми.

Нередко это мобильный ручной инструмент с гидравлическим приводом, выполненным в виде насоса с рычагом подкачки давления, что обеспечивает высокое прижимное усилие.

Рынок обжимного инструмента заполнен как дорогостоящим фирменным оборудованием, так и дешевыми китайскими кримперами, среди которых приходится выбирать и профессиональным электромонтажникам, и новичкам в своем деле.

Вам это будет интересно Допустимый ток кабеля

Как выглядит автоматический кримпер

Автоматический кримперы

На рынке представлены автоматические варианты, которые также пользуются спросом. Среди них можно выделить следующие типы обжимников:

Мобильную полуавтоматическую версию — это прежде всего модифицированный ручной кримпер, предусмотренный съёмной матрицей, храповым механизмом и устройством разблокировки.

Полностью автоматические модели имеют гидравлический, электрический или пневматический механизм, что упрощает обжатие коннекторов. Как правило, настольные или стационарные кримперы способны выдержать большую нагрузку и, соответственно, отлично справляются с выполнением своих функций. Такие устройства незаменимы на автоматизированных сборочных линиях электрооборудования.

Ручной обжим

Ручной кримпер

Важно отметить, что у механических моделей принцип работы схож с обыкновенными клещами. Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного размера

Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Обратите внимание! Такие модели, как правило, предназначены для работы с проводами небольшого сечения, так как обжимают ограниченную группу наконечников. Для каких целей применяют обжим

Для каких целей применяют обжим

Как обжать кабель отвёрткой?

Не всегда в доме имеется кримпер. Чтобы быстро обжать пары можно воспользоваться обычной отверткой и ножом. Порядок действия при установке:

1. Выберите отвертку с плоским наконечником толщиной 3-4мм. Так как изоляция отсутствует, можно воспользоваться обычным ножом. Во всех действиях нужно быть очень аккуратным, при работе с этими инструментами есть риск повредить целостность кабеля.

2. Процедура распрямления, разводки, сложения проводов остается неизменной. Обрежьте пары по ровной линии с помощью бокорезов.

3. Заведите пары в коннектор.

4. Обжим начинается с фиксации планки у хвостовой части коннектора. После фиксации не стоит задумываться о том, что кабель случайным образом вылетит и всю процедуру придется повторять снова.

5. Положите коннектор на жёсткую поверхность, а наконечник отвертки прижмите к фиксирующей планке. В результате этих действий нередко ломается нижняя пластиковая защёлка. Чтобы этого избежать, подберите поверхность с небольшим пазом или отверстием для защёлки. Например, доску для разделывания.

6. Из-за придания усилия, планка продвигается вниз. В результате, фиксатор упирается в кабель так, что провода не выпадут случайным образом.

7. Для обжима контактов расположите коннектор на твёрдом основании. Усилиями проталкивайте контакты вниз. В результате, металлические ножки пробьют изоляцию. Перед тем, как приложить усилия к контактам, убедитесь, что наконечник отвертки располагается на них, а не между ними. Нажатие должно быть сильным, и при соскальзывании коннектора вы можете повредить себе пальцы.

8. Продолжайте до тех пор, пока каждый контакт не проткнет изоляцию, обеспечив электрическое соединение с парой.

9. Для проверки потребуется лупа. Осмотрите переднюю часть коннектора. Нельзя, чтобы какой-либо контакт выпирал вверх — при выявлении дожмите его.
10. По аналогии обожмите другую часть кабеля.

Мнение эксперта
Егор Разумный
Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.

С первого раза может не получиться, поэтому рекомендую иметь в запасе несколько дополнительных коннекторов для тренировки. У меня в кладовке всегда лежит пакет на всякий случай.

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельное соединение всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

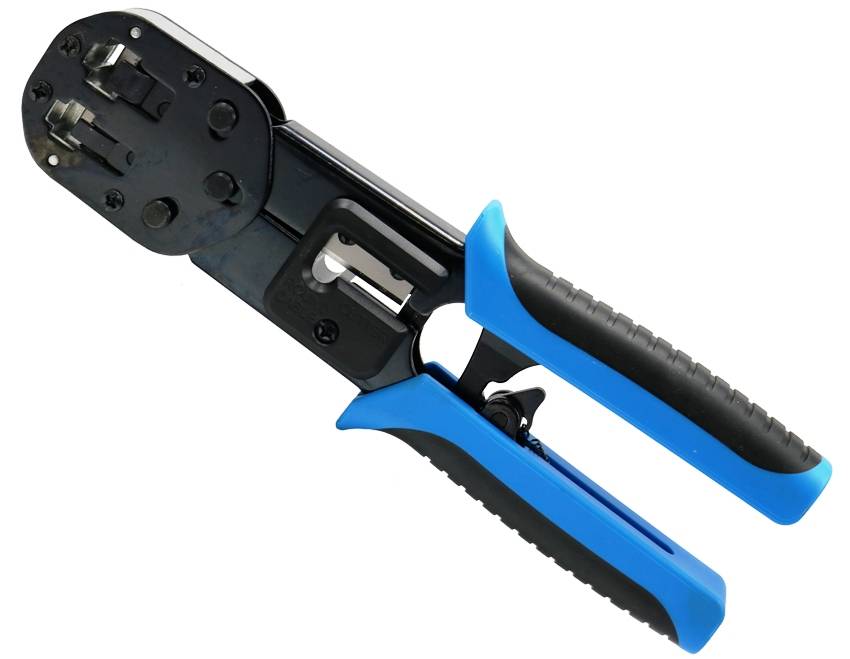

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
Форму ручек. Она должна быть эргономичной, удобной для захвата.
Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

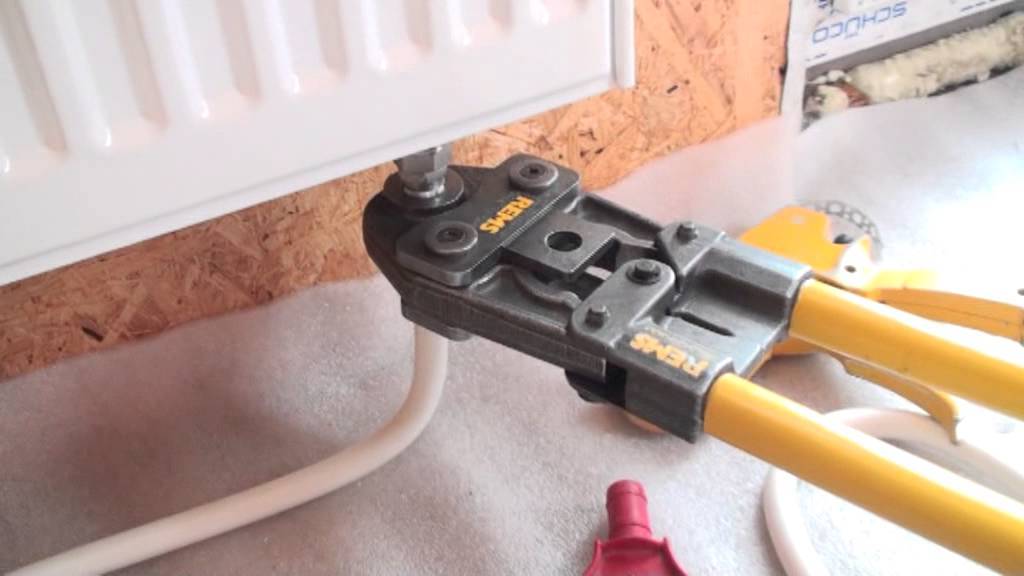

Соединение металлопластиковых труб с помощью пресс-клещей

В ходе монтажа труб из ПВХ применяют специальные соединительные элементы – фитинги. Собой они представляют крепежные элементы или узловые разветвления – заглушки, переходники, тройники, крестовины. Они также подразделяются на компрессионные и прессовые. Для монтажа первых потребуется лишь стандартный гаечный ключ, а вторые монтируются посредством обжимных клещей. С их помощью опрессовка производится качественно и быстро, а результатом станет надежное и неразборное соединение, почти что полностью исключающее разрыв на линии коммутации. Таким образом, с помощью опрессованных фитингов можно получить полноценный неразборный комплекс. В то же время, если в процессе монтажа будут допущены ошибки, то в дальнейшем частично их исправить не удастся, а придется вырезать изготовленный фрагмент и вставлять новый узел коммуникации. Стоит также отметить, что стоимость пресс-деталей довольно-таки высока, поэтому ремонт коммуникаций с их помощью не сильно-то и распространен.

Устройство и характеристики

Кримпер представляет собой клещи с особой конструкцией губок, чаще всего соединенных посредством шарнирного механизма.

На внутренней части губок находятся так называемые матрицы – выемки под определенный размер обжимных коннекторов или втулок.

При смыкании рукоятей губки сводятся либо через шарнир, как, например, у плоскогубцев, либо же смыкаются параллельно друг относительно друга.

Если говорить о сочленении двух проводов между собой, кримпером обжимают специальные втулки, для проведения других видов работ предназначены специализированные кримперы для разъемов, с ними используют наконечники разных типов:

• Цилиндрические – так называемые втулочные (или гильзы). Используют для установки концов многожильного провода, очищенных от изоляции, в клеммную колодку винтового типа. Такие коннекторы обеспечивают целостность провода, предотвращая какие-либо его повреждения, а также обрыв.
• Петлевые – предназначены для монтажа концов многожильных проводов в винтовые клеммники. Это наконечники типа “О”, так как одна их сторона представляет собой плоскую площадку с отверстием, в которую и ввинчивается винт клеммника, который предварительно полностью выкручивается.
• Вилочные – аналогичны предыдущему варианту с той разницей, что площадка имеет не отверстие, а прорезь. Для установки требуется лишь ослабить винт клеммника. Это так называемый тип наконечника “U”.
• Ножевые – предназначены для монтажа провода в ножевой разъем, который часто встречается в различных элементах силовой электроники и электрике автомобиля. Подобный тип соединения довольно надежный, не смотря на свою низкую себестоимость.
• Специальные – наконечники уникальных форм, предназначенные для монтажа проводов в соответствующие им разъемы.
• Соединительных гильз – как раз те самые обжимные втулки, которыми соединяются между собой два или более конца отдельных проводов.

Следующие типы коннекторов обеспечивают исключительное удобство проведения монтажных работ:

• Особенность штифтовых вариантов – возможность подключения проводов к выводам электрических устройств, где ширина контактной клеммы ограничена. Рабочий конец выполнен в виде плоскости с завернутыми краями, образующей прямоугольник.
• Флажковые экземпляры, в отличие от предыдущего варианта конец плоский, не редко имеет отверстие малого диаметра.
• Кольцевые – их рабочая часть выполнена в виде металлического плоского кольца.
• Крючкообразные модели имеют схожесть с кольцевыми, но кольцо имеет разомкнутый вид (с прорезью под винт).

Также существуют менее распространенные коннекторы иной формы.

Материал

Материалом для рабочей части кримперов обычно служит окрашенная сталь, иногда улучшенная, имеющая индуктивно закаленную рабочую кромку, защищенную от коррозии.

Для удобства продолжительной работы практически весь подобный инструмент оснащен покрытыми пластиком рукоятями, иногда с прорезиненными элементами.

Это не только обеспечивает комфортное удержание инструмента, но и предотвращает ладони от повреждений при прикладывании чрезмерных усилий.

Форма

Внешне кримпер напоминает плоскогубцы с мощными губками.

Иногда головная часть (головка) имеет изогнутую или круглую форму, что снижает нагрузку на запястье в процессе работы.

Чисто визуально кримпер может быть схож с бокорезами, клещами и даже садовыми ножницами.

Размеры

Длина крипмпера, в зависимости от назначения и конкретной модели, обычно составляет 175 – 210 мм. Вес кримпера в пределах 0,25 – 1 кг.

ГОСТ

Для самих кримперов ГОСТ не разработан, при этом буквально все типы наконечников, с которыми работает данный инструмент, стандартизированы.

Это значит, что матрицы кримперов также изготавливают в соответствие со стандартами наконечников.

Так наиболее «ходовыми» считаются следующие ГОСТы:

• Для кабельных наконечников это ГОСТ 23981-80 и 9581-80;
• Для кабельных гильз это ГОСТ 23469.0-81, 23469.2-79 и 23469.3-79;
• Для кабельных штифтовых наконечников это ГОСТ 23598-79 и 22002.5-76;
• Для кабельных кольцевых наконечников разработан ГОСТ 9688-82.

Маркировка

Некоторые производители наконечников гильз маркируют их определенным цветом, который также присваивается (в виде отметок) соответствующим матрицам кримперов.

Существует более точная маркировка в виде буквенно-цифровых обозначений типов коннекторов, с которыми способен работать кримпер.

Она наносится непосредственно на матрицу кримпера напротив соответствующего гнезда.

Так, например, обозначение 6Р указывает, что инструмент подходит для обжимки телефонного кабеля 6Р, известного также как RJ-11. Разъем 8Р предназначен для работы с сетевым кабелем 8Р8С (RJ-45).

Существующие виды опрессовочного инструмента

Инструмент для обжима бывает двух видов – пресс-клещи и кримпера. Последний вид может выпускаться в ручном либо автоматическом варианте. Стоит рассмотреть каждый вид более подробно.

Подробнее о пресс-клещах

Основное их предназначение заключается в выполнении опрессовки наконечников/гильз для проводов и кабелей. Они могут различаться по типам и иметь разное сечение. Существуют особые модели клещей, которые в дополнение обладают усилителем, в роли которого может выступать гидравлический механизм или же обыкновенный рычаг. За счет подобного элемента необходимость приложения дополнительных мускульных усилий при работе значительно снижается.

Чаще всего, большинство из моделей рассматриваемого инструмента, обладают контролем качества произведенного процесса, который не позволяет рукояткам разойтись до того момента, пока весь процесс не будет окончен. Естественно, для выполнения качественной работы следует использовать и высококачественный инструмент. Пресс-клещи профессионального уровня оснащены храповым механизмом, блокирующим их обратный ход в случае, когда работа не завершена. Поэтому, бросить процесс на «полпути» не удастся, разве что сам электромонтажник этому не помешает.

Подробнее о кримперах

Данный вид может быть двух типов – ручным либо же автоматическим. Аналогично пресс-клещам, кримпер применяется для производства электромонтажных работ и используется для соединения проводков между собой или же с контактами разъемов, непосредственно во время работы. Использование данного инструмента помогает полностью избежать необходимости сварки/пайки.

В случаях, когда кримпер нечасто применяется для опрессовки, то его запросто можно использовать в качестве кусачек или применять только его калибровочные пазы. Более того, в некоторых кримперных инструментах имеются особые выпуклые элементы, с помощью которых удобно производит зачистку провода.

Если же необходимо приобрести прибор только для обжима провода только одного вида, то предпочтительнее использовать кримпер с функцией регулировки. В данном инструменте резаки могут автоматически подстраиваться к требуемому диаметру посредством кулачка/винта, которые отвечают за регулировку. Таким образом, возможно значительно облегчить процедуру зачистки и электромонтажнику не стоит особо беспокоиться о том, в какой паз вошел кабель.

Виды кримперов и их цена

Учитывая огромное количество существующих наконечников, обжимной инструмент делится на несколько видов.

Так, например, по расположению прижимных поверхностей среди электромонтажных кримперов существуют модели:

• С расположенными горизонтально матрицами (ножничного типа) – напоминают обыкновенные клещи. Они легкие, обеспечивают высокую скорость работы и удобны в обращении.
• С расположенными вертикально матрицами (выдвижного типа) – обычно весят больше предыдущего варианта и не так удобны в обращении, но ради справедливости следует отметить, что в своем большинстве обеспечивают равномерность обжатия. Тут рабочие поверхности двигаются параллельно относительно друг друга.
• Диафрагменные (втулочного типа, цанговый) – оказывают на поверхность гильзы давление с четырех, и даже шести сторон, за счет чего провод обжимается плотно и качественно.

Советуем изучить Делитель напряжения

Кримперы также делятся на несколько видов по типу привода.

Так у ручных механических моделей принцип работы схож с обыкновенными клещами.

Рассчитаны такие кримперы, как правило, на работу с проводами небольшого сечения, так как обжимают ограниченную группу наконечников.

К автоматическим вариантам можно отнести следующие типы обжимников:

• Мобильные полуавтоматические модели – модифицированные ручные кримперы, конструкцией которых предусмотрены съемные «разнокалиберные» матрицы, храповый механизм и устройство разблокировки.
• Полностью автоматические модели с гидравлическими, электрическими или пневматическими механизмами, посредством которых и выполняется обжатие коннекторов. В этом случае можно говорить о настольных или стационарных кримперах, которые не только развивают достаточное для работы с толстыми кабелями усилие, но и способны работать очень быстро и эффективно. Такие устройства незаменимы на автоматизированных сборочных линиях электрооборудования.

Кримперы могут быть как универсальными, так и узкоспециализированными.

Например, к последним можно отнести инструмент, предназначенный исключительно для обжимки коаксиальных кабелей, либо же для работы с автомобильными наконечниками.

Первые могут оснащаться сменными матрицами под множество типов коннекторов, их еще называют кримперы со сменным модулем.

Такие модели обладают дополнительным функционалом, вроде лезвия для удаления изоляции.

Существуют кримперы, предназначенные для работы со шлангами, например, фреоновыми.

Нередко это мобильный ручной инструмент с гидравлическим приводом, выполненным в виде насоса с рычагом подкачки давления, что обеспечивает высокое прижимное усилие.

Рынок обжимного инструмента заполнен как дорогостоящим фирменным оборудованием, так и дешевыми китайскими кримперами, среди которых приходится выбирать и профессиональным электромонтажникам, и новичкам в своем деле.

Так ручные варианты обойдутся для покупателя в сумму от 250 до 3000 рублей.

Стоимость гидравлических опрессовщиков зачастую превышает отметку в 6 – 15 тыс. рублей.

Кримперы для опрессовки шлангов высокого давления и вовсе стоят свыше 20 тыс. рублей.

Приведенные ниже советы помогут с выбором обжимника.

Какой кримпер выбрать?

Если вы не стеснены в средствах, то внимание следует обратить на модели, к которым предлагаются ножи, кусачки, пассатижи и набор до пяти сменных насадок, предназначенных для работы с проводами разного диаметра. Важным параметром считается усилие обжима: если оно недостаточно, то кримпером придётся пользоваться несколько раз подряд, что утомительно

Важным параметром считается усилие обжима: если оно недостаточно, то кримпером придётся пользоваться несколько раз подряд, что утомительно.

Отсутствие механизма регулировки усилия обжима существенно ограничивает востребованность оснастки. Слишком слабый обжим приведет к ухудшению механических характеристик и плохой электропроводности соединения. Слишком плотный обжим до определенной степени может улучшить электрические характеристики, но может и повредить корпус клеммы, уменьшая прочность на растяжение или сопротивление вибрационным нагрузкам. Любая из этих проблем может привести к потере производственного времени, повреждению, ремонту и даже к потенциальной травме.
