Крейцмейсель — ударно-режущий слесарный инструмент

Ручное слесарное зубило

Современное зубило с протектором

Это наиболее распространенный тип зубил, предназначенный для работы с различными металлами и сплавами. Инструмент можно разделить на три типа по конструкции и применимости:

  • Собственно, слесарное зубило;
  • Крейцмейсель;
  • Канавочник.

Слесарное зубило — это стальной стержень, который условно делится на рабочую часть, среднюю часть (державку) и ударную часть (бойковую часть, головку, затыльник). Рабочая часть имеет симметричную заточку под тем или иным углом, ударная часть выполняется выпуклой/сферической (с большим радиусом сферы) для лучшего направления удара, а державка может иметь различное сечение — плоскоовальное, овальное, двутавровое и шестигранное. На корпус инструмента может надеваться пластиковый «грибок» — протектор для защиты руки слесаря от удара молотка. Общая длина зубила может составлять 100, 125, 160, 200 и 250 мм.

Типы слесарных зубил

Наиболее ответственной деталью зубила является его рабочая часть. Она может быть прямой (исполнение 1) или конусной (исполнение 2) в плане (если смотреть на нее плашмя), а заточка выполняется на два угла — основной (главный) и вспомогательный. Режущая кромка ударной части заточена на главный угол, ширина кромки может лежать в пределах 1,1-4,8 мм в зависимости от размера зубила. Непосредственно режущая кромка может быть притуплена или вовсе выполняться плоской для защиты от интенсивного износа (так дольше сохраняется угол заточки и правильная форма режущей кромки).

Главный угол заточки зависит от твердости обрабатываемого металла/сплава, допустим следующий ряд углов:

  • 35° — алюминий и его сплавы;
  • 45° — медь и ее сплавы, цинк, латунь;
  • 60° — сталь низкой и средней твердости;
  • 75° — чугун, сталь высокой твердости, твердая бронза.

То есть, чем тверже обрабатываемый материал, тем больший угол заточки должен иметь инструмент. Для повышения прочности инструмента его рабочая часть подвергается закалке на некоторую длину (20-25 мм), что позволяет возвращать угол заточки при износе.

Зубила изготавливаются из инструментальной стали различных марок — обычно У7, У7А, У8, У8А и У9, а также 6ХС, 9ХС и других. Для работы по некоторым сплавам и по камню рабочая часть может выполняться из твердых сплавов на основе вольфрама, кобальта и т.д. дополнительно инструмент может иметь цинковое или иное защитное антикоррозийное покрытие.

Крейцмейсель — это разновидность слесарного зубила, но с более узкой режущей частью, фактически представляющей собой узкий клин. Данный инструмент предназначен для выполнения пазов и канавок в металлах, он имеет ту же конструкцию, углы заточки и иные характеристики, что и обычное зубило.

Канавочник — это крейцмейсель с фасонной режущей частью, с его помощью можно выполнять пазы с различным профилем. Наиболее распространены канавочники для выполнения пазов полукруглых, двугранных, прямоугольных и иных сечений.

Слесарные зубила различных типов изготавливаются в соответствии с ГОСТ 7211-86, ГОСТ 7212-74 и некоторыми другими.

Похожие виды инструментов

К инструментам, которые часто принято объединять под общим названием «зубило», относятся несколько различных по конструкции и назначению устройств. Кроме уже затронутых в предыдущем пункте статьи собственно зубила и крейцмейселя, сюда входят кернер, боровок.

Собрав их воедино, и приняв во внимание специализации инструментов, можно получить следующую спецификацию:

Зубило слесарное. Базовый ручной ударно-рубящий инструмент для обработки металлических изделий. Его длина составляет от 10 до 20 см, ширина – от 5 до 52 мм. Угол заточки рабочей кромки варьируется от 35 до 75º, определяющий фактор – мягкость металла, для работы с которым создан инструмент. Зависимость следующая: чем менее твёрдый материал, предстоит обрабатывать, тем более острым будет угол на рабочем конце зубила. Все зубила могут выполняться как из цельного куска стали, так и с включениями твердосплавных компонентов, для обработки более твёрдых металлов и продления срока эксплуатации. Сталь, особенно в рабочей зоне зубила, дополнительно закаливается.
Зубило кузнечное. У этого типа имеется длинная деревянная ручка. Как можно догадаться из названия, применяется при обработке раскалённых деталей и относится к накладным кузнечным инструментам. По виду такое забило похоже на молоток. Типы лезвия различные, часто встречается инструмент с фасонными и закруглёнными кромками. Длина больше, чем у обычного слесарного, иногда доходит до 50 см

При работе важно, чтобы прибор был исправен, деревянная ручка не должна быть расклинена.
Пика-зубило предназначено для работы с наиболее твёрдыми металлами и каменными материалами. Им оснащаются отбойные молотки и пневматические бетоноломы. Рабочий конец может быть как конусообразным, так и иметь четырёхгранную форму

Противоположная сторона оптимизирована для использования с электроинструментом.
Зубило высечное обладает изогнутым рабочим концом. Его применяют, когда необходимо высечь фигурную борозду в листовом прокате. Нередко высечное зубило относят к подсечкам.
Подсечки используются для ускорения рубки. Вместо ударного конца подсечки имеют паз, которым они фиксируются на наковальне. В процессе рубки давление на деталь происходит с двух сторон, сверху со стороны зубила и снизу со стороны подсечки.
Бородок (пробойник) используется для пробивки отверстий в стальных листах. Форма рабочей части – цилиндрическая.
Кернер нужен для нанесения центровых отметок для последующего просверливания отверстий и иной разметки на детали. Представляет собой стальной стержень с заострённым концом. Помимо простых стандартных кернеров, в производстве применяются кернеры-самострелы с пружинным механизмом, позволяющие наносить разметку одной рукой без применения молотка.
Крейцмейсель. С его помощью в металле вырезаются канавки, прорубаются пазы и углубления. По форме рабочего конца различают прямоугольный, круглый и специальный крейцмейсели. У всех видов этого инструмента рабочая часть заужена для выполнения им своих функций. Крейцмейсель слесарный изготавливают из инструментальных сталей У7А и У8А с последующей закалкой.

Рабочий конец может быть как конусообразным, так и иметь четырёхгранную форму. Противоположная сторона оптимизирована для использования с электроинструментом.
Зубило высечное обладает изогнутым рабочим концом. Его применяют, когда необходимо высечь фигурную борозду в листовом прокате. Нередко высечное зубило относят к подсечкам.
Подсечки используются для ускорения рубки. Вместо ударного конца подсечки имеют паз, которым они фиксируются на наковальне. В процессе рубки давление на деталь происходит с двух сторон, сверху со стороны зубила и снизу со стороны подсечки.
Бородок (пробойник) используется для пробивки отверстий в стальных листах. Форма рабочей части – цилиндрическая.
Кернер нужен для нанесения центровых отметок для последующего просверливания отверстий и иной разметки на детали. Представляет собой стальной стержень с заострённым концом. Помимо простых стандартных кернеров, в производстве применяются кернеры-самострелы с пружинным механизмом, позволяющие наносить разметку одной рукой без применения молотка.
Крейцмейсель. С его помощью в металле вырезаются канавки, прорубаются пазы и углубления. По форме рабочего конца различают прямоугольный, круглый и специальный крейцмейсели. У всех видов этого инструмента рабочая часть заужена для выполнения им своих функций. Крейцмейсель слесарный изготавливают из инструментальных сталей У7А и У8А с последующей закалкой.

Способы и схемы: при помощи чего выполняют рубку листового металла

Классификацию можно проводить по различным факторам. По решаемой задаче – распиловка, вырубка, снятие малой части, слоя. Фактически все они повторяют перечисленные выше цели. По приводящей силе:

  • вручную;
  • с помощью механизированной машины.

На этом мы более подробно остановимся ниже. По принудительной фиксации – в зажимах, тисках, а также с закреплением на специальной станине и под прессом. По направлению движения – по вертикали или по горизонтали. Перечисленные способы выбираются в зависимости от:

  • наличия оборудования;
  • толщины металлического изделия;
  • требуемого уровня работы – кромки могут получиться гнутыми при исполнении вручную, а при механизированном процессе повышается точность;
  • степени производительности – ради одной детальки нет смысла перенастраивать оборудование, но на серийную партию потребуется специальные станки.

Виды зубило и их назначение

Существует несколько разновидностей зубил.

От вида инструмента зависит его функциональное назначение и сфера применения.

• Слесарное – самое распространенное, используется для обработки незакаленного металла.

• Пика используется вместе с электроинструментом.

Это может быть как строительное зубило для пневматического бетонолома, который применяется при демонтаже бетонных стен, так и модели для перфораторов, отбойных молотков.

• Крейцмейсель

Кромка этого прибора не только заостренная, но и зауженная, благодаря чему можно выполнять пазы и небольшие канавки на металлических поверхностях.

• Канавочник (канавочное)

Зубила этого вида отличаются наличием специальной кромки, при помощи которой можно делать фигурные вырезы на камне и металле.

• Кузнечное оснащается деревянной рукояткой, за счет чего его можно применять не только для холодной, но и для горячей рубки металла.

Еще один вид зубил – самодельное.

Такой инструмент вы можете сделать в своей кузне.

Нужно только располагать приспособлениями для раскалки, выпрямления и шлифования металла.

Его потенциала хватает для выполнения хозяйственных работ (рубка проволоки, откручивание старых гаек, вырубка канавок на металлических поверхностях).

Применяемое оборудование и инструменты

Этот перечень зависит от способа проведения  работ. Ручная рубка осуществляется с применением:

  • режущего инструмента (зубила, крейцмейсель и так далее);
  • слесарного молотка (его выбирают по весу и длине ручки);
  • тисков;
  • металлической подложки;
  • инструмента для разметки.

Слесарное зубило конструктивно состоит из трёх основных частей: ударной, средней (держателя) и режущей (рабочей). Форма режущей части у каждого разная и зависит от решаемой задачи. Зубилом производят стандартную операцию рубки. Крейцмейсель обладает более узкой режущей кромкой. Канавочник предназначен для вырубания канавок, поэтому его режущая часть выполнена в форме полукруга. Бородок изготавливают из круглого металлического стержня, и имеет рабочую часть в форме окружности заточенной по периметру. С его помощью производят вырубку отверстий в листовом металле. Все ударные инструменты изготавливаются из прочной инструментальной стали.

Основными параметрами этих инструментов являются геометрические размеры, углы заточки режущей части. Для нанесения удара по верхней (ударной) части зубила применяется слесарный молоток. Они отличаются формой бойка (круглая или квадратная), методом крепления ручки, общим весом.

Вырубка небольших деталей, отверстий, отдельных частей производится с помощью крепёжного оборудования или на стальных подложках. Для надёжности крепления эта операция производится в тисках.

В качестве инструмента для разметки применяют различные слесарные линейки, угольники, разметочные штангенциркули, малки. Для нанесения отметок применяют: керны (различной модификации), чертилки с разной формой наконечников, карандаши. Применяемые инструменты изготовлены по разработанным стандартам

На промышленных предприятиях инструментом для рубки металла являются специальные станки. К ним относятся:

  • гильотины;
  • прессы (гидравлические и механические);
  • пресс-ножницы;
  • угловысечные станки.

Они обладают высокой производительностью и позволяют проводить рубку даже очень толстого металла.

Гидравлическая гильотина управляется электронным блоком. С его помощью задают параметры будущей операции. Устанавливают вид металла, угол среза, величину давления на нож, скорость резания. Кроме гильотины для решения этих задач применяют так называемые комбинированные агрегаты. К ним относятся режущие станки (пресс-ножницы) и узкоспециальные (угловысечные станки, прессы и штампы). Пресс-ножницы применяются для рубки листов и полос металла, фасонного и сортового проката. Они хорошо справляются с профильным металлом, например, швеллер, двутавровый прокат, квадрат. С их помощью получают ровные отверстия и различной формы пазы.

Угловысечные станки позволяют проводить угловую вырубку металлических изделий практически любой толщины. Высокой точности рубки добиваются благодаря наличию шкалы, позволяющей точно опускать инструмент в требуемое место и правильно заточенного набора зубил.

Прессы и штампы решают аналогичные задачи. В них применяют механические, гидравлические, пневматические и электрические приводы.

Как отличить крейцмейсель от зубила?

Если взглянуть на разновидности зубил, трудно сразу найти отличия, но они существуют! И сейчас мы это постараемся обрисовать. В целом же, при работе с данным инструментом применяют молоток, кувалду, отбойный или рубильный молотки, бетонолом и перфоратор. Этими инструментами нужно стучать по зубилу, чтобы его режущая кромка разрезала или раскалывала детали или конструкции. Если инструмент узкий и небольшого размера, а режущая кромка заужена, то это и есть представитель крейцмейселей. Его используют, если требуется вырубить пазы или канавки в металлах.

Эти инструменты не отличаются основными элементами конструкции и состоят из угла заточки, рабочей и средней частей, головки. По внешнему виду зубило напоминает продолговатый стержень, а в сечении имеет не только прямоугольную или круглую, а также овальную или многогранную форму. Данный инструмент с одной стороны заточен (это является рабочей частью), с другой же сделан специально для ударов кувалдой или молотками. Для безопасности на основную часть зубила надевают специальный «грибок», то есть полую рукоятку с бортиками из мягкой резины или другого материала. На рабочей части инструмента имеется заточка с главными и вспомогательными углами резания.

Чтобы повысить стойкость, режущую кромку слегка затупляют, а саму рабочую часть и хвостовик подвергают термоулучшению. Чаще зубила изготавливают из углеродистой прочной стали марок У7, У8, У9, У7А, 6ХС, 9ХС, или из конструктивных сталей, которые оснащены для большей прочности твердосплавленными пластинками. Зубило имеет такую форму, что его вполне можно применять, как ключ, если на гранях гайки есть насечка. Тогда можно установить инструмент под углом к граням гаек и легонько ударить молотком, гайка открутится или закрутится. Если имеется небольшой навык работы с инструментом, то можно использовать такой метод закручивания гаек даже со «слизанными» гранями.

Если остановиться на вопросе отличий подробнее, то производитель вам скажет, что разница между привычным зубилом и его модификацией – крейцмейселем, чуть глубже, нежели просто внешний вид. И это правда. Зубило выглядит более грубым, а у нашего приспособления формы более изящные. Это же обуславливает и их применение. Зубило может резать и рубить, а вот его напарник предназначен скорее для вырезания, часто их даже используют вместе, сначала нанося траекторию более изящным и одновременно удобным инструментом, а грубую работу выполняет зубило.

Наконечник зубила более крепкий, поэтому он лучше справится с рубкой, ведь в процессе изготовления его чуть по-другому закаляют. Если материал не очень твердый, разрубить или отколоть его часть можно и крейцмейселем.

Виды

Кроме различий по материалу изготовления и габаритам, приборы могут быть как ручными, так и применяться вместе с электрическим инструментом. От вида зависит возможность устройства и область использования. В магазинах могут встретиться следующие зубила:

Слесарные. Это распространенный вариант, который предназначен для проведения обработки незакаленного металлического изделия. Такая конкретика обусловлена тем, что при неправильной эксплуатации режущая кромка затупится

Выбирая прибор этого вида, покупатель должен обращать внимание на ГОСТ, производитель, который дорожит своей репутацией указывает его. Поэтому зубило будет соответствовать требованиям.
Пика

Этот вид предназначен для совместной работы с перфоратором. Область его применения – армированный бетон и пр. Некоторые специалисты не рекомендуют применять этот тип, так как остаются рваные края.
Крейцмейсель. Используется для получения шпоночных пазов и других отверстий в твердых материалах. Они бывают прямоугольные, круглые и специальные.
Кузнечное. Имеет деревянную ручку от чего напоминает молоток. Однако применяется для рубки горячего металла.
Лопатка. Применяется для снятия штукатурки. Используется вместе с перфоратором.

Этих видов достаточно для проведения работ как с металлическими изделиями, так и с камнем, бетоном или кирпичом.

Разновидности зубил — тонкие отличия

Крейцмейселем вырубают канавки, поэтому он получил название канавочник, и является довольно популярной разновидностью зубила, но далеко не единственной. Посмотрим, что еще нам может помочь в слесарной работе. Существует еще несколько разновидностей зубил, кроме основного слесарного (того грубого, о котором говорилось выше) и крейцмейселя (канавочника), например, пика-зубило, кузнечное, высечное и пробойник. Пожалуй, скажем пару слов о каждом.

Начнем со слесарного варианта, самого примитивного и грубого. По внешнему виду такой вид напоминает брусок из металла, где угол режущей части заострен. Производители слесарных зубил дополнительно закаливают и отпускают сталь, особенно на наконечнике. Обычно длина такого инструмента равна от 10 до 20 см при ширине от 5 до 52 мм. Углы на лезвиях затачиваются в зависимости от вида и толщины металла. Угол может быть тупым, если зубило предназначается для рубки мягкого металла, и наоборот, для твердых металлов угол должен быть поострее. У слесарных зубил среднюю часть делают наиболее удобной формой для держания руками во время рубки. Отличается такой инструмент своим сечением, оно бывает либо эллипсным, либо многогранным

Важно, чтобы запиливались и зачищались ребра зубил. От этого будет зависеть качество работы и производительность

Канавочник — это, на самом деле, не крейцмейсель, хотя их часто отождествляют

Они до боли похожи, и задача у них одинаковая — создание канавок, но именно канавочник может их делать еще и фигурными, например, полукруглыми, его наконечник может иметь разные формы. Кузнечное зубило насажено на деревянную длинную ручку. По внешнему виду напоминает молоток. Такая конструкция помогает работать с раскаленными металлами и хорошо подходит для очень холодной рубки. Часто кузнечные зубила бывают не только фасонными, но также и с закругленными режущими кромками. Такой тип относят к накладным кузнечным инструментам. Отличаются от слесарных зубил тем, что режущие части называют ножом, и они более острые. Стандартная длина такого инструмента от 30 до 50 мм. Если требуется разрубать холодные металлы, то можно воспользоваться зубилами длиной от 16 до 19 см, а для горячих металлов подходящей длиной будет от 18 до 24 см

Важно, чтобы деревянная рукоятка не была расклиненной, это может отразиться не только на качестве работы, но и на безопасности. Пика-зубило помогает разбивать наиболее тяжелые металлы

Его предназначение — оснастка пневматических бетоноломов, а также рубильных и отбойных молотков. Рабочая часть заостренная, что позволяет делать глубокие надсечки. Высечное зубило и подсечка отличаются изогнутой рабочей частью. Их используют, когда нужно высекать фигурные линии в листовых прокатах. Часто оба инструмента называют подсечками, но это неверно. Подсечки напоминают перевернутые зубила, и их предназначение — ускорить разрубку металла. Также они отличаются четырехгранными хвостами, которые вставлены в соответствующие пазы на наковальнях. Пробойники отличаются конусообразной рабочей частью и используются, когда требуется пробить отверстия в листовом прокате.

В последнее время выпускаются новые модели зубил. Они более усовершенствованы и удобны в работе. Это зубила с протекторами, конопатки и утяжеленные зубила. Варианты с протектором относятся к самым безопасным. Благодаря защите обеспечивается надежность при хвате. Также протектор обеспечивает заслоненность рук от удара молотками. У зубил-конопаток очень широкая рабочая часть, поэтому любую поверхность можно обработать быстро и качественно. Широкое применение такие модели нашли тогда, когда нужно законопатить щели в срубах или удалить от стен старую керамическую плитку. Утяжеленными зубилами пользуются, когда нужно разрушить бетонные или кирпичные конструкции. Такие инструменты отличаются тяжелым весом и массивностью.

Блок: 3/4 | Кол-во символов: 3822

Делаем рубку металла безопасной

Перед работой с крейцмейселем или зубилом на металле намечают место, которое требуется разрубить. Держа инструмент вертикально, устанавливаем его на отметку. Даже если элемент, который находится в работе, небольшого размера, лучше воспользоваться тисками, чтобы под ударом он не сдвинулся с рабочего места. Далее, оперев зубило режущей частью, надо нанести точный удар слесарным молотком

Важно, чтобы удары были короткими и точными, и главное – четко по тыльной части. Рука во время работы не должна крепко сжимать зубило, нужно лишь слегка поддерживать инструмент

Обычно с первого раза работа не заканчивается

Нужно выполнить несколько таких приемов

Обычно с первого раза работа не заканчивается. Нужно выполнить несколько таких приемов.

Чтобы уберечь себя от осколков металла или соскальзывания молотка или зубила с заготовки, следует соблюдать несколько несложных правил. Рукоятка молотка должна хорошо держаться, самому работнику следует надеть защитные очки, а если заготовка хрупкая, потребуется еще и оградительная сетка. Если опыта маловато, лучше защитить и руки, надев на них специальный щиток. Сам инструмент, вернее его наконечник, не должен иметь трещин и заусенцев, собственно, таким же чистым должен быть и боек молотка. В остальном, лишь посоветуем не спешить и делать удары четко и коротко.

Вверху — крейцмейсель, внизу — зубило

Крейцме́йсель (от нем. Kreuz — «крест» и Meißel — «зубило») — разновидность зубила. Крейцмейсель предназначен для прорубки шпоночных пазов, узких канавок и углублений в твёрдых материалах. Также при помощи крейцмейселя вырезают бороздки при разрезании больших металлических поверхностей.

Крейцмейсели бывают нескольких видов: прямоугольные, круглые и специальные.

Крейцмейсель что это такое фото

крейцмейсель — крейцмейсель … Орфографический словарь-справочник

крейцмейсель — зубило, долото Словарь русских синонимов. крейцмейсель сущ., кол во синонимов: 2 • долото (16) • зубило … Словарь синонимов

КРЕЙЦМЕЙСЕЛЬ — (нем. Kreuzmei?el) инструмент для вырубания узких канавок, шпоночных пазов и т. п … Большой Энциклопедический словарь

КРЕЙЦМЕЙСЕЛЬ — с узким лезвием (см.) для вырубания в твёрдых материалах узких канавок, шпоночных пазов или рубки швов, заусенцев и др … Большая политехническая энциклопедия

КРЕЙЦМЕЙСЕЛЬ — (от немецкого Kreuz meiβel) узкое зубило, литейный инструмент для обрубки и очистки отливок из черных и цветных сплавов. Крейцмейсель крепят в пневматическом молотке. Угол заточки α (рис. К 28) зависит от твердости обрабатываемого… … Металлургический словарь

КРЕЙЦМЕЙСЕЛЬ — (от нем. Kreuzmeissel) узкое зубило (см. рис.) для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. д.). Крейцмейсель … Большой энциклопедический политехнический словарь

крейцмейсель — (нем. Kreuzmeißel), инструмент для вырубания узких канавок, шпоночных пазов и т. п. * * * КРЕЙЦМЕЙСЕЛЬ КРЕЙЦМЕЙСЕЛЬ (нем. Kreuzmeibel), инструмент для вырубания узких канавок, шпоночных пазов и т. п … Энциклопедический словарь

крейцмейсель — (нем. kreuzmeibel) зубило с узким лезвием, употребляемое для вырубания канавок в металле. Новый словарь иностранных слов. by EdwART, , 2009. крейцмейсель (рэ, мэ, сэ), я, м. (нем. Kreuzmeißel … Словарь иностранных слов русского языка

Крейцмейсель — (нем. Kreuzmeiβel) узкое Зубило для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. п.) … Большая советская энциклопедия

Крейцмейсель — см. Зубило (доп.) … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Название «крейцмейсель» происходит из немецкого языка. Данный термин является названием слесарного ударно-режущего инструмента, относящегося к одной с зубилом группе.

Эти инструменты характеризуются общим принципом и технологией действия, но путать их нельзя. Устройства имеют различную конструкцию и область применения.

Чтобы понять разницу между ними, необходимо рассмотреть общие черты и различия.

Крейцмейсель и зубила: чем отличаются эти инструменты

Они имеют идентичные основные элементы. Оба инструмента изготавливают из стали, состоят из ударной части, которая принимает на себя силу удара от кувалды/молотка. Рабочий участок заточен. И зубило, и крейцмейсель снабжены серединой, за которую держится рабочий.

Она позволяет направлять прибор в нужную сторону.Если внимательно посмотреть на эти инструменты, различие становится очевидным. Рабочая часть у крейцмейселя сплюснута гораздо больше, нежели у зубила. Исключение составляет кончик, на котором находится рубящая грань.

Это придает устройству некоторое сходство с лопаткой. Металл обрабатывается вдоль боковых сторон. Зубило является более грубым инструментом. Наиболее простая конструкция этого инструмента представляет собой брусок из металла, который сужен и заточек с одного из концов.

Отдельные параметры, являющиеся специфическими, — длина, угол заточки, а также материал исполнения зависят от конкретной специализации инструмента. Это справедливо и для зубила, и для крейцмейселя.

Как устроен слесарный инструмент крейцмейсель?

Устройство инструмента имеет характерные для слесарных инструментов черты. Оно состоит из рабочей, ударной и средней частей. Первой является фронтальной стороной крейцмейселя. На ней находится режущая кромка.

С противоположного конца инструмента расположена фронтальная сторона. Она требуется для осуществления удара молотком либо другим тяжелым предметом. Средняя часть инструмента предназначена для обхвата. Она позволяет облегчить работу с устройством.

Конструкция крейцмейселя должна отвечать определенным требованиям. Они прописаны в ГОСТе 7212-74. Общая длина инструмента согласно данному стандарту варьируется от 12,5 и до 20 см. Заточка может иметь следующие углы — 45, 60, 70 градусов.

ГОСТ определяет и материал, из которого изготовлено устройство. Крейцмейсели производят только из инструментальной стали марки У7А или У8А. Устройства обязательно должны быть с защитным покрытием. Оно выполняется кадмиевым, окисловым, цинковым, хромовым.

Техника безопасности

Крейцмейсель, как и любой другой слесарный инструмент, требует соблюдения определенных нюансов во время работы:

  • Проводить любые манипуляции необходимо в защитных очках. Они защитят глаза от попадания металлической стружки.
  • Защитная стенка используется тогда, когда обрабатывают хрупкую заготовку. Она устанавливается со стороны той руки, которой держат крейцмейсель.
  • Инструмент проверяют на отсутствие трещин и заусенцев на наконечнике. Молоток или кувалда должны иметь чистый боек.
  • Заготовка должна надежно фиксироваться зажимным устройством и не двигаться во время работы.
  • Ударять нужно только по тыльному концу. Нельзя замахиваться молотком/кувалдой. Бить необходимо коротко и без размаха.
  • Опытные мастера рекомендуют работать со специальным защитным «грибком», надеваемым на инструмент. Это снизит риск травматизма при работе.

Не всегда резиновая шайба идет в комплекте с инструментом. Ее можно делать самостоятельно. Из резины (толщина около 1 см) вырезают круг (диаметр примерно 7 см). В середине блинчика делают пару отверстий по 1 см, прорезая перемычку между ними. Такая шайба закрывает кисть и дает обзор для работы.

Крейцме́йсель (от нем. Kreuz — «крест» и Meißel — «зубило») — разновидность зубила.

Крейцмейсель предназначен для прорубки шпоночных пазов, узких канавок и углублений в твёрдых материалах. Также при помощи крейцмейселя вырезают бороздки при разрезании больших металлических поверхностей.

Крейцмейсели бывают нескольких видов: прямоугольные, круглые и специальные.

Связанные понятия

Руба́нок (отнем. Raubank) — ручной деревообрабатывающий инструмент для строгания. Рубанки используются для придания поверхностям деревянных деталей нужной шероховатости, прямолинейности, плоскостности, формы, уменьшения размеров деталей, а также для создания в деталях протяжённых выемок различной формы («четвертей», «шпунтов» и пр.) (используется в наши дни).

Связанные понятия (продолжение)

Хирурги́ческие пи́лы — хирургические инструменты, используемые для распиливания костей при ампутации, в костной пластике (остеосинтезе). Действие распила основано за счёт возвратно-поступательных движений пилы с кромкой из множества заострённых клиньев. Остро заострённые клинья попарно отогнуты в разные стороны на небольшое расстояние (разводка пилы):. В хирургии используют листовые, дуговые и проволочные пилы:.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Автомобилестроение

Публикация:

   Рубка металла при слесарных работах в автомобилестроении

Читать далее:

   Правка и гибка металла при слесарных работах в автомобилестроении

Рубка металла при слесарных работах в автомобилестроении

Рубкой называется слесарная операция, при которой с помощью режущего инструмента — зубила или крейцмейселя и ударного инструмента — молотка снимается с заготовки или детали слой металла. Она применяется для снятия лишнего металла в случаях, когда не требуется большой точности обработки, при грубом выравнивании шеооховатых поверхностей, для разрубания металла, срубания заклепок вырубки шпоночных пазов и в ряде других случаев.

Рис. 1. Разметочный угольник (а), разметочный ящик (б)

Инструменты для рубки. Зубило (рис. 2, а) изготов-яется из инструментальной стали У7А, У8А и состоит из трех частей: Рабочей, средней и головки. Рабочая часть зубила имеет форму клина, который затачивается под определенным углом в зависимости от твердости обрабатываемого металла. При рубке чугуна и бронзы угол заточки 70°, стали — 60°, латуни и меди — 45°, алюминия и цинка — 35°. Угол заточки проверяют шаблоном или угломером.

Дополнительные материалы по теме:

Крейцмейсель (рис. 2, б) применяют для прорубания шпоночных канавок, срубания заклепок, предварительного прорубания канавок для последующей рубки широким зубилом.

Рис. 2. Тиски:
а — стуловые, б — параллельные

Углы заточки лезвия крейцмейселя те же, что и у зубила. Длина крейцмейселя и зубила от 150 до 200 мм.

Слесарный молот ок. При рубке обычно используют молотки массой 0,5—0,6 кг. Молоток изготавливают из инструментальной стали У7 и У8, а боек подвергают термической обработке. Рукоятки молотков делают из дерева твердой породы (дуб, клен и др.), Длина рукояток молотков от 300 до 350 мм.

Оборудование и приспособления, применяемые при рубке и других слесарных операциях. Рубка металла осуществляется в стуловых или, в крайнем случае, в тяжелых параллельных тисках, устанавливаемых на слесарных верстаках.

Слесарный верстак представляет собой прочный, . стойчивый стол, достаточно массивный, чтобы во время выполнения яжелых слесарных работ (рубка, резка, опиливание и др.) он не мог Двинуться с места. Крышка верстака изготовлена из досок твердых пород дерева толщиной не менее 50 мм. Сверху и с боков верстак обивают листовой сталью. Верстак имеет выдвижные ящики для хранения слесарных инструментов, чертежей и обрабатываемых заготовок и деталей.

Рис. 3. Инструменты для рубки:
а — зубило, б — крейцмейсель

Ручная рубка.К ней прибегают в тех случаях, когда нельзя применить станочную обработку. При ручной рубке обрабатываемую заготовку или деталь зажимают в тисках так, чтобы разметочная линия рубки находилась на уровне губок.

Зубило при рубке должно находиться к обрубаемой поверхности заготовки под углом 30—35°. Молотком ударяют так, чтобы иентр бойка молотка попадал в центр головки зубила, причем нужно внимательно смотреть только на лезвие зубила, которое следует перемещать точно по разметочной линии рубки заготовки.

При рубке толстый слой металла срубают за несколько проходов зубила. Для снятия металла зубилом с широкой поверхности предварительно крейимейселем вырубают бороздки, затем образовавшиеся выступы срубают зубилом.

Листовой металл рубят на наковальне или на плите зубилом с закругленным лезвием, причем сначала делают надрубку легкими ударами по разметочной линии, а затем разрубают металл сильными ударами.

Перед началом работы слесарь обязан убедиться в исправности слесарных инструментов. Обнаруженные у инструментов дефекты устраняют или заменяют непригодный к работе инструмент исправным.

Для повышения производительности труда ручную рубку механизируют, применяя пневматические или электрические рубильные молотки, специальные станки, инструменты и приспособления.

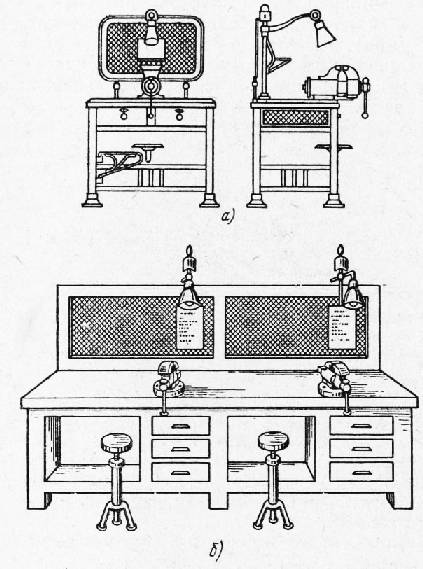

Рис. 4. Слесарный верстак:
а — одноместный, б — двухместный

Рекламные предложения:

Читать далее: Правка и гибка металла при слесарных работах в автомобилестроении

Категория:
Автомобилестроение

Определение: что это такое – рубка металла

Это операция слесарного дела, в ходе которой происходит заранее обусловленное разделение заготовки в различных пропорциях. Перед этим наносится специальная разметка. Разрыв можно осуществлять как вдоль, так и поперек. Это удобный способ, потому что он снижает количество процедур по финишной обработке, а значит, и себестоимость готовой продукции. Единственный нюанс – края могут получиться немного рваные, то есть понадобится шлифовка.

Это подготовительный этап, он не является чистовым, то есть последним. Задачи, которые решаются в процессе:

  • удаление лишнего слоя. окалины, прочих дефектов после отливки;
  • снятие кромок, в которых остается высокое кромочное напряжение после литья или штамповки;
  • раздел одного изделия на небольшие элементы;
  • пробой канавок или иных функциональных углублений, пазов.

Применение находится в широком спектре областей – от небольших предприятий до крупных машиностроительных заводов. Но наиболее примитивный аналог процедуры можно выполнять в домашних условиях.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
