Компрессор своими руками

Воздушный компрессор средней мощности

Проблем с созданием профессионального нагнетателя воздуха в домашней мастерской также не возникает. Перед непосредственным проведением работ нужно найти следующее:

  1. Измерительный прибор, предназначенный для контроля давления.
  2. Ресивер для компрессора.
  3. Реле, которое позволяет изменять и контролировать требуемое давление.
  4. Переходящие элементы с резьбовой поверхностью.
  5. Топливные фильтры для контроля чистоты воздушного потока.
  6. Крестовина водопроводного типа.
  7. Редуктор с масловлагоотделяющим фильтром.
  8. Мотор, предназначенный для применения на компрессорной установке.
  9. Гибкие фиксирующие хомуты.
  10. Моторное масло.
  11. Тумблер, предназначенный для обрыва сети на 220 В.
  12. Латунные трубки и малостойкие шланги.
  13. Фильтры системного питания.
  14. Краска по металлу.
  15. Герметические вещества.
  16. Соединительные элементы, в качестве которых могут применяться шпильки, болты и гайки, а также многие другие подобные изделия.

В рассматриваемом случае в качестве основы применяется компрессор от старой холодильной установки. Его применение характеризуется одним существенным достоинством – есть пусковое реле.

Среди особенностей схемы установки отметим следующие моменты:

  1. Для начала рекомендуется провести замену масла. Специальное компрессорное масло имеет в составе большое количество различных присадок, которые существенно расширяют область применения устройства.
  2. Используемый элемент от холодильника, которые могут применяться для транспортировки воздуха. Запаянная трубка должна быть удалена, для чего она срезается.
  3. Баллоны применяются для накопления воздуха перед его подачей. Примером можно назвать огнетушитель типа ОУ-10, рабочий объем которого составляет 10 литров.
  4. Для того чтобы упростить перемещение компрессора рекомендуется разметить все на одном основании, в качестве которой используется фанера или доска.
  5. Двигатель можно закрепить при помощи шпилек, для которых предварительно создаются специальные отверстия.
  6. Ресивер должен быть расположен исключительно в вертикальном положении. Стоит учитывать, что нужно обеспечивать надежное крепление этого элемента.
  7. Для того чтобы исключить попадание в систему пыли следует проводить установку специальных масляных фильтров. Даже несущественная концентрация различных примесей может негативно отразится на процессе покраски. Также нельзя допускать попадание влаги.
  8. Трубки на выходе фиксируются при помощи специальных хомутов. Это связано с тем, что слишком высокое давление оказывает негативное воздействие на трубки.
  9. Фиксируется и регулировочное реле, предназначение которого заключается в контроле давления. За счет этого существенно расширяется функциональность устройства.
  10. Устанавливается тумблер, отвечающий за включение и выключение оборудования. Обесточивание конструкции не предусматривает отсоединение кабеля от сети питания, что достаточно удобно.

В целом можно сказать, что получаемый компрессор характеризуется достаточно высокой функциональностью в применении.

Сравнение покупного и любительского компрессора

Нужно ли браться за сложную работу по сборке компрессора? Сравним характеристики профессионального и самодельного варианта:

Заводская модель оборудована системой точного контроля давления, манометром, фильтрами. Конструируя агрегат самостоятельно, можно собрать полный пакет необходимых комплектующих и установить их на свои места без ущерба для качества.

Обратите внимание!

  • Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

  • Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

  • Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно

Если мощности самодельного компрессора вам будет в дальнейшем не хватать, всегда можно усовершенствовать конструкцию, заменив, к примеру, ресивер из огнетушителя на баллон от пропан-бутана или вообще на газгольдер б/у.

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

  1. Для функции реверса потребуется автомобильная камера;
  2. Для функции нагнетателя понадобится насос с манометром;
  3. Камерный сосок;
  4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Функции устройства для профессиональной окраски автомобиля

Многие скажут, что проще, чем самому сделать нужное оборудование, купить готовое устройство. Если у вас вообще ничего для производства нет, это действительно будет проще. Но качество бюджетных вариантов техники до 10 000 рублей очень неприятно удивляет. Своими руками можно попробовать создать более или менее качественный компрессор за 3-5 тысяч рублей. Покрасочные работы с автомобилем нуждаются в таком качестве устройства:

самодельная конструкция должна быть безопасной в эксплуатации, ведь давление в ресивере будет высоким;

для нагнетания давления вам потребуется мотор, который можно взять из любого механизма;

все аксессуары в виде шлангов, фитингов и соединителей нужны новые и качественные, то есть дорогие;

для покраски нужно определенное давление, так что потребуется точный манометр и устройства для его врезки;

кузов авто будет плохо покрашен, если будут перебои давления, так что все оборудование должно быть мощным.

Все это ставит довольно высокую планку для самостоятельного изготовления покрасочной техники. Своими руками создать хороший комплекс нагнетания давления для окраски автомобиля непросто. Но если у вас есть опыт и техническая смекалка, нет ничего невозможного. Даже при отсутствии комплектующих можно все приобрести в интернете на сайтах объявлений за небольшие деньги. Давайте рассмотрим, что же понадобится для компрессора.

https://youtube.com/watch?v=PQ5raF2axHM

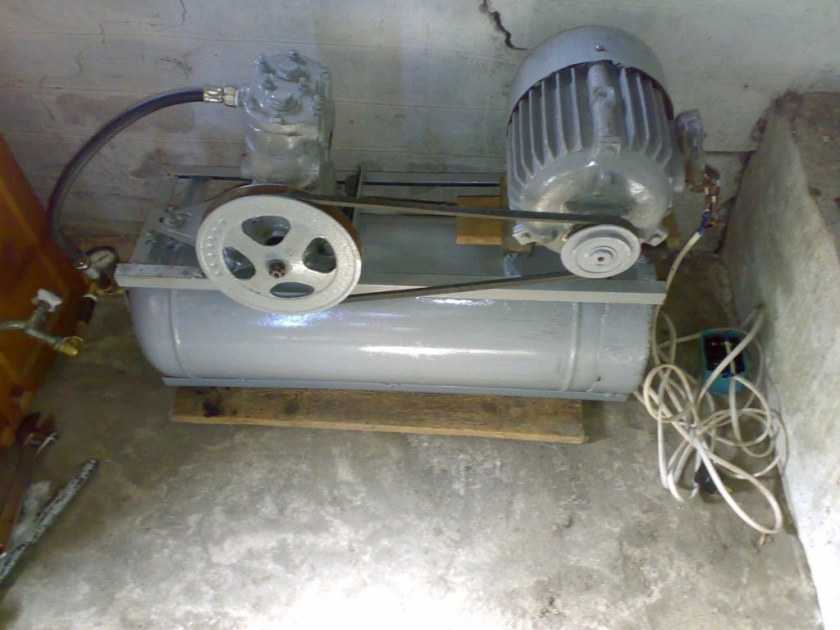

Обзор самодельного компрессора на базе ЗИЛовского

Без компрессора никуда. Покупать новый в магазине дорого. А покупать производительный хотя бы литров на 260 как ЗИЛовский еще дороже, а слабый мне даром не сдался. Приходится выкручиваться и идти по пути по которому идет большинство — строить самодельный.

Самая большая сложность которая предостерегает на пути постройки самодельного компрессора на базе ЗИЛовского — система охлаждения и смазки работающая в тесной связке с системой смазки и охлаждения ДВС ЗИЛа. В этих двух системах скрыт весь корень зла.

Сначала у меня в голове крутилась примерно такая мысль: купить на разборке насос ГУР от какого-нибудь старого ведра, сварить из профильной трубы радиатор или купить и через радиатор гонять масло ГУРом  по контуру смазки и заодно по контуру охлаждения.

Мечтать не вредно

Насос ГУР на разборке легко можно купить за 1500 руб, профиль на радиатор обошелся бы не дороже+всякие мелочи и можно было бы легко вписаться в бюджет 5000 рублей. И за эти деньги можно получить вечный по определению компрессор да еще и с жидкостным охлаждением.

Возможно когда-нибудь я так и сделаю, а пока буду исходить из финансовых возможностей и доработаю систему смазки исходя из возможностей.

Сапун

В двигателе ЗИЛ картер компрессора напрямую связан с картером двигателя, а картер двигателя в свою очередь посредством сапуна связан с атмосферой. В нашем случае, картер компрессора связан с атмосферой никак не может и при работе компрессора выдавливает сальники коленчатого вала.

https://youtube.com/watch?v=mFmLzVNj8rg

Проблему решил установкой самодельного сапуна. Просверлил отверстие в том месте где по моему мнению его будет меньше всего забрасывать маслом. В отверстии нарезал резьбу и ввернул в нее штуцер, на штуцер надел шланг и перекинул его через голову вниз. Хоть и непрезентабельно, но излишнее давление стало сбрасывать и сальники теперь стоят на месте.

Система смазки

Дрель — полезный инструмент! Сверлим сквозные отверстия в шатуне по принципу: чем больше отверстий тем лучше, чем больше отверстия тем лучше в двойне!

Собираем компрессор до кучи, приспосабливаем к сливу из поддона какой-нибудь штуцер, надеваем на штуцер шланг и чтобы поддерживать уровень масла на должном уровне — связываем шланг с каким-нибудь бачком. Я приспособил бачок от строительного гидроуровня.

Привод

Привод показывать не буду: он у меня реализован электродвигателем мощностью 3 кВт 1500 обмин. Чего там показывать?.. Вы же можете приводить хоть от велосипеда. Если захотите приводить от электродвигателя, то не покупайте оборотистый и меньше чем на 2,2 кВт мощности иначе компрессор он не раскачает и даже не запустится.

Что получаем в итоге?

В итоге мы практически за бесплатно получаем девайс который годится только для подкачки шин ну или для других не требовательных к качеству воздуха работ.

Для покраски такой компрессор категорически не годится и для пневмоинструмента тоже. Плохой получается компрессор: греется через несколько минут и начинает кидать конденсат в систему. Масло тоже кидает причем со страшной силой и его постоянно приходится доливать. В общем фуфло еще то.

Таким компрессором я пользуюсь уже несколько лет и все эти годы понимаю, что нужно делать подобные вещи изначально по-нормальному с нормальной системой смазки и с нормальным охлаждением. В таком виде он меня за все годы еще ни разу не устроил и не устроит. Но если нет денег, то придется с этими минусами мирится.

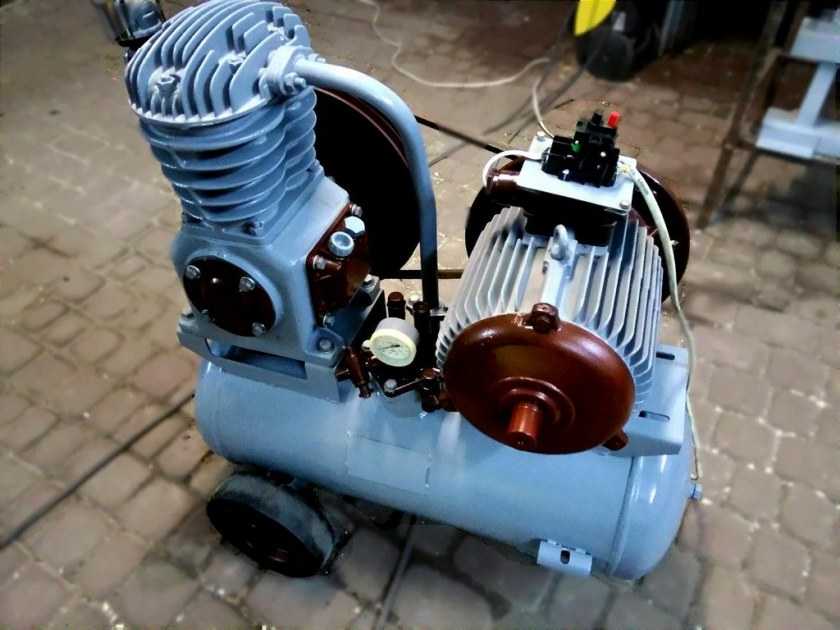

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

  • Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
  • На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

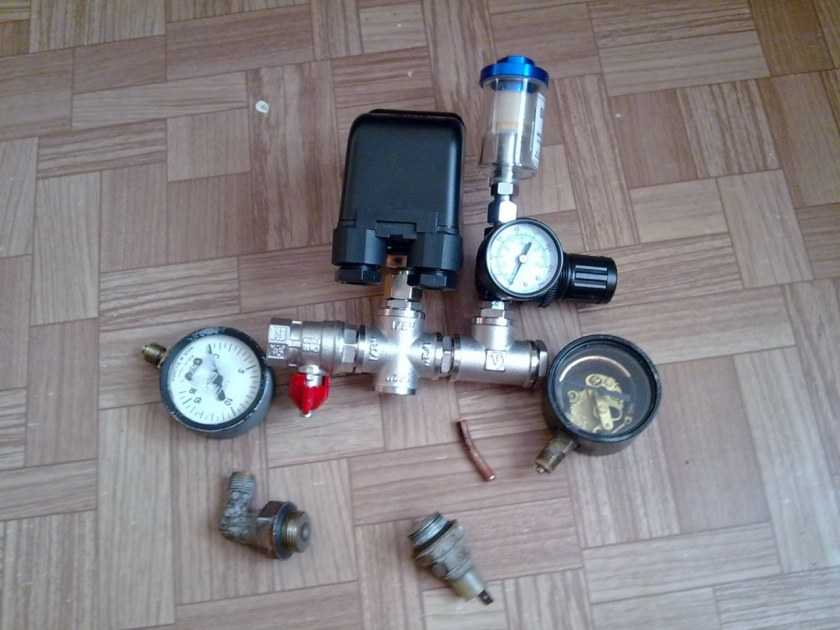

  • Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
  • С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
  • Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
  • Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Рекомендации специалистов

  • Если делается компрессор из зиловского, инструменты потребуется подбирать очень тщательно. Нужно будет иметь дрель, сварочный аппарат, набор ключей и многое другое. Также могут возникнуть ситуации, когда некоторые виды работ проще сделать в заводских условиях или при помощи специальных станков.
  • Для создания амортизаторов при фиксации всех агрегатов на станину или несущую раму лучше всего использовать резиновые прокладки или вставки. Однако стоит помнить, что при интенсивном использовании они быстро изнашиваются и всегда нужно иметь запасные.
  • При покупке компрессора необходимо быть очень внимательным, поскольку внешний вид изделия не говорит о состоянии его внутренних узлов и агрегатов. Проверить изделие на месте просто не получится, а значит, такую покупку следует производить только у проверенных продавцов.
  • Если не решить проблемы с перегревом компрессора, то его нужно эксплуатировать в щадящем режиме. Так он прослужит намного дольше, хотя это может вызывать определенные неудобства в работе. Именно поэтому и подбирают агрегат под конкретные нужды.
  • Можно установить на изделие манометр со специальными контактами, которые подключают в электрическую цепь пуска двигателя. Это автоматизирует работу устройства, а также позволит сократить вероятность быстрого перегрева.
  • Электрическая схема подключения компрессора к электрической цепи напрямую зависит от типа выбранного двигателя. При этом не стоит придумывать обходные варианты запуска первичной обмотки, чтобы не потерять мощность. Это скажется на работе изделия при наличии остаточного давления в ресивере, даже при наличии обратного клапана и довольно мощного двигателя.

Конструкции компрессоров для самостоятельного изготовления

Основными типами воздушных компрессоров, которые можно изготовить своими руками, являются:

Поршневые – в них поршень совершает возвратно-поступательное движение. Работу регулируют впускной и выпускной клапаны. Такие устройства получили наибольшее распространение.

Винтовые – сжатие и проталкивание газа осуществляется двумя винтами, которые вращаются навстречу друг друга. Пространство между вращающимися валами уменьшается, поэтому поступивший в него газ сжимается.

Мембранные – в них имеется кривошипно-шатунный механизм, он действует на мембрану через приводную жидкость. Как и в поршневых устройствах за всасывание и нагнетание газа отвечают клапаны. Производительность у подобных установок небольшая, хотя они могут создавать довольно сильное давление.

Зубчатые имеют камеру, в ней вращаются шестерни навстречу друг другу. Сжимаемый газ перемещается по периферии. Подобные устройства обладают хорошей производительностью, но высокое давление могут развивать только при работе с жидкостями.

Роторно-лопастные – в них имеется ротор и статор. Статор – это пустотелый цилиндр с полированными внутренними поверхностями. В роторе имеются пазы, в них перемещаются пластины. При его вращении постоянно меняется объем в пространстве между подвижными и неподвижными элементами. Сжатый газ проталкивается в подающую магистраль. Пока подобные установки не получили широкого распространения. Проблема в уплотнении между пластинами и стенками.

Из всех типов устройств можно использовать только эти компрессоры для пескоструйного аппарата. На практике применяются еще несколько типов, но их назначение совсем иное.

Производительность

Способность выдать «на-гора» определенный объем воздуха за единицу времени. Чем она выше – тем быстрее происходит наполнение емкости, и тем интенсивнее поток из сопла при прямом использовании сжатого воздуха.

Для совмещения этих качеств необходим большой объем поршневой группы агрегата, и мощный двигатель с высокими оборотами. Плюс к этому, надо обеспечить охлаждение цилиндров, иначе компрессор перегреется и заклинит. Такие аппараты существуют, в качестве рабочего узла могут использоваться даже турбины.

Но стоимость оборудования не позволяет применять его массово, тем более в быту.

Проще говоря – либо мощность, либо производительность. Как выйти из замкнутого круга? Использовать накопительную емкость – ресивер. В промышленных образцах это стальной баллон, который медленно заполняется мощным, но не очень производительным компрессором.

Самодельный слабомощный компрессор из электродвигателя от игрушки. Простое решение насущной проблемы. Такой компрессор вполне сгодится для подачи воздуха в аквариум. Как сделать своими руками подробно по шагам в этом видео.

https://youtube.com/watch?v=7dzawEMkjqU

Когда будет создано достаточное давление, из ресивера можно подать достаточно большой объем воздуха за короткое время. Затем необходимо подождать, пока компрессор восстановит давление.Так работают все агрегаты, включая установленные на автомобилях с пневматическими тормозами.

Наши «кулибины» давно научились создавать подобие промышленных установок с помощью автокомпрессора. Берем запасное колесо, с помощью любимого «Беркута» набиваем 3-4 атмосферы (главное, чтобы покрышка не лопнула), и покрасочный аппарат высокого давления готов.
Это же приспособление используется для продувки при обслуживании мотора или подвески. Только вместо покрасочного пистолета используется продувочный.
Автоматика не требуется, достаточно в ручном режиме контролировать давление с помощью встроенного манометра. Разумеется, таким агрегатом не запустишь пневматический инструмент, да и пескоструйная машина из колеса не получится.
