Комбинированная торцовочная пила. цена и отзывы

Рейтинг недорогих моделей (до 4000 руб.)

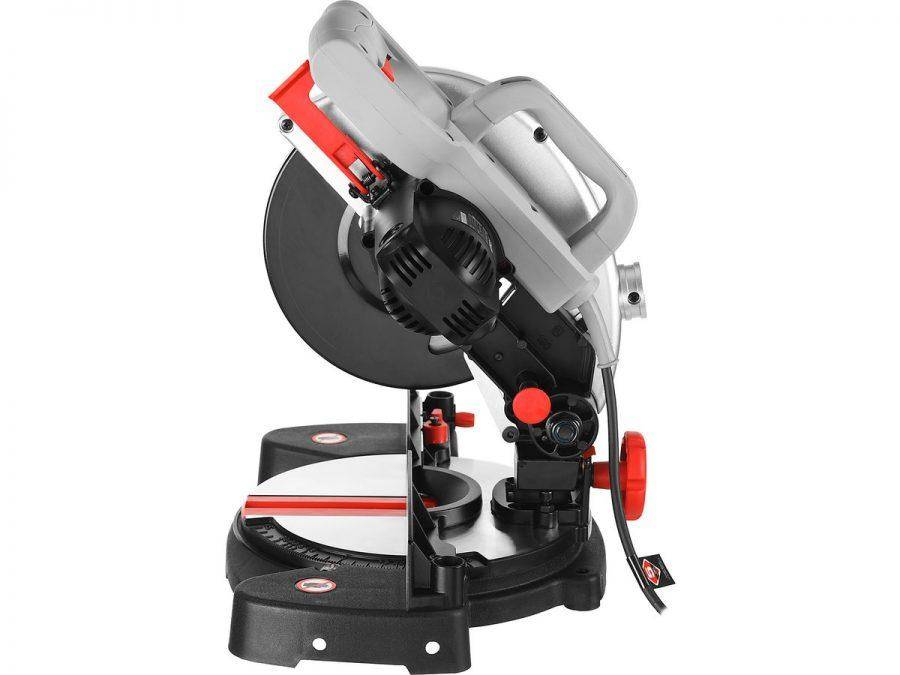

ЗУБР ЗПТ-190-1100 Л

Плюсы

• Цена
• Габариты и вес
• 5 лет гарантии
• Точно выстраивает угол

Минусы

• Неудобная система поворота
• Отсутствие прижимной струбцины

От 4500 ₽

Бюджетная торцовочная пила. Недорогая модель для новичков и небольших работ на даче. Есть защита от случайного включения, например, при ударе. В комплект входит мешок для сбора пыли. Шкала с градуировкой позволяет точно выставить угол наклона.

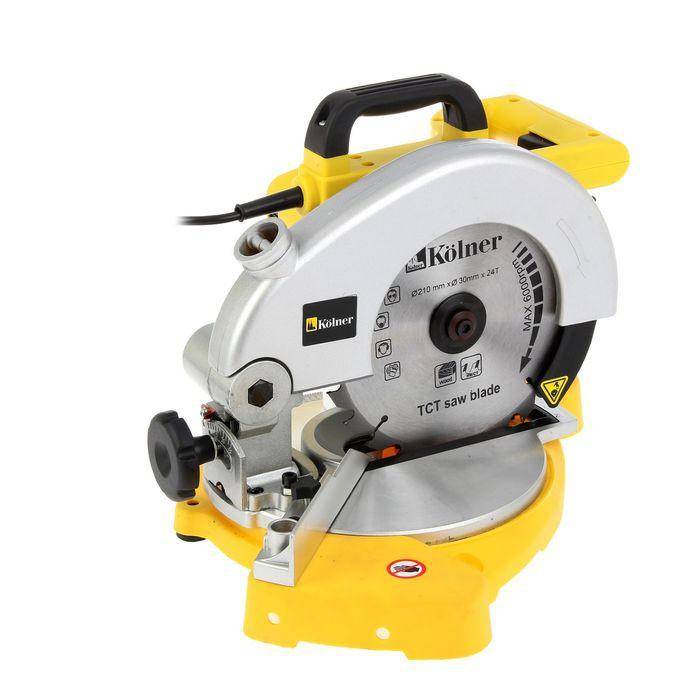

Kolner KMS 210/1400

Плюсы

• Цена
• Внешний вид
• Вес
• Металлический защитный кожух
• Удобная рукоятка
• Режет алюминиевый профиль
• Расширенная комплектация

Минусы

• Отсутствие прижимной струбцины и удлинителей стола
• Пылит во время работы

От 4000 ₽

Угол реза по горизонтали и вертикали до 45° в обе стороны. Можно безопасно менять диски, поскольку есть блокировка шпинделя. У диска имеется дополнительный защитный кожух. Легкий доступ к щеткам позволяет их замену выполнять самостоятельно. Есть система пылеудаления с возможностью подключения пылесоса.

КАЛИБР ПТЭ-900/190М

Плюсы

• Цена
• Вес 15 кг
• Легкий доступ к щеткам дает возможность заменить их самостоятельно
• Устойчивое положение ножек

Минусы

• Отсутствие прижимной струбцины
• Слабая система пылеудаления
• Из-за опилок быстро засоряется линза лазера
• Перед началом работы требуется настройка

От 2000 ₽

Недорогой аппарат для домашних работ. Распиливает дерево, тонкий алюминий и пластик. Идеально подходит для установки дверей, изготовления деревянных ящиков. Угол наклона составляет ровно 45°. В комплекте есть пылесборник, графитовые щетки, опоры для распиливания длинных заготовок.

Меры безопасности

Высокоскоростной режущий инструмент с электроприводом является источником повышенной опасности. Для того чтобы сохранить жизнь и здоровье людей, а также материальные ценности, необходимо тщательно соблюдать требования техники безопасности.

Средства индивидуальной защиты при работе с торцевой пилой

Ключевыми из них являются:

• Провести тщательный осмотр установки перед началом работы на предмет отсутствия механических повреждений и надежности крепления частей пилы друг к другу и к станине.
• Работать на незакрепленном инструменте запрещается.
• Не загромождать рабочую зону. Должен быть свободный проход к агрегату, достаточно места для установки и снятия заготовок, а также для рабочих операций.
• Строго соблюдать допустимые для работы на данной модели материалы и размеры заготовок.
• Обязательно пользоваться средствами индивидуальной защиты: защитные очки или прозрачный щиток, респиратор, защитные перчатки, прочная и не рваная рабочая одежда.
• При работе на станках недопустимо носить кольца и цепочки.
• Соблюдать другие требования, указанные в руководстве пользователя.

Комбинированные

ЗУБР ЗПТK-210-1500

Плюсы

• Глубина и ширина распила корректируется;
• Фиксация заготовки;
• Долговечность материалов изготовления;
• Блок кнопки пуска;
• Комплектация.

Минусы

Шумит и плохо без внешнего пылесоса собирает пыль.

От 6400 ₽

Мобильный электроинструмент с двигателем  мощностью 1,5 кВт весит 9 кг. Легкая трансформация настольной пилы в торцовочную. Дисковый круг 210 мм, с оборотами в 5000, легко меняется при блоке шпинделя. Все виды распила доступны на деревянных материалах, в т.ч. с покрытием из пластика. Угол наклона/поворота — 45°/47°.

DeWALT DW713

Плюсы

• Компактность;
• Качество сборки;
• Механизм углового настраивания;
• Торможение двигателя;
• Пылесборник, в т.ч. подключается внешний;
• Шпиндель блокируется.

Минусы

• Нет лазера и светодиода;
• Запуск неплавный.

От 22400 ₽

Мощность двигателя агрегата — 1,6кВт, вес 13,6 кг. 11 пазов быстро фиксирует пилу в любом положении. Диск — 254 мм дает 89 мм высоты и 162 мм ширины качественного распила при повороте на 50° и левом наклоне 48°.

Interskol PTK-250/1200P

Плюсы

• Габариты пропила;
• Подсоединяется пылесос
• Плавный пуск;
• Устойчивость;
• Срок службы;
• Бесшумность.

Минусы

• Вес 22 кг;
• Нет ключа на 4 мм в комплекте.

От 17600 ₽

Профессиональный торцовочно-усорезный инструмент 1,2 кВт мощности и с доп. функцией циркулярки для распила различных материалов продольно. Один из лучших среди моделей торцовочных пил в категории комбинированных. Можно вырезать дефекты, применять в изготовлении мебели и т.д. Диаметр диска — 250 мм помогает при распиловке любых параметров.

Так, представленный ассортимент торцовочных пил богат характеристиками, функциональностью и разнообразием стоимости. Данный рейтинг поможет сузить спектр моделей и определиться с покупкой.

Торцовочную пилу какой фирмы лучше выбрать

В рейтинг включены товары 7 популярных производителей с хорошими характеристиками, многочисленными отзывами экспертов и покупателей. Среди этих компаний имеются немецкие, российские и некоторые другие фирмы.

Вот кто входит в список лидеров:

• Hammer – бренд электроинструментов для профессионалов, отличающихся компактными размерами, высокой скоростью оборотов (около 5000 вращений в минуту), низким уровнем шума и надежной защитой от перегрева. Устройства без проблем выдерживают сильные нагрузки и успешно применяются для разных типов распила. Они эффективны в работе не только с деревянными, но и с тонкими алюминиевыми поверхностями.
• Зубр – бюджетный производитель электроинструментов, среди которых есть и пилы. Они применяются как для простого, так и сложного раскроя полотен под разными углами наклона диска. Большая глубина входа рабочих элементов и приличный их диаметр гарантируют ускорение процесса. Изделия имеют мощный двигатель, справляющийся даже с высокими нагрузками.
• Калибр – устройства бренда подходят для обработки заготовок не только из дерева, но и пластиковых, а также алюминиевых материалов. Они справляются с самой разной толщиной за счет большого режущего диска, и количество отходов остается на приемлемом уровне. Продукцию фирмы отличает компактный стол, надежные упоры и зажимы, что гарантирует более безопасное и эффективное использование торцовочных пил по дереву и другим материалам.
• Metabo – производитель профессионального электрического оборудования, которое отличается высоким качеством сборки, хорошей мощностью двигателей, острыми дисками. Изделия фирмы функциональны и надежно защищены от преждевременного выхода из строя. Диаметр режущих элементов колеблется от 216 до 315 мм, в зависимости от конкретной модели.
• Makita – ассортимент компании изобилует торцовочными пилами, средняя мощность которых составляет 1600 Вт. Инструменты имеют диски диаметром около 20 см, вращающиеся со скоростью в 3000-6000 оборотов за минуту. Многие из них оснащаются удобным столом и протяжным механизмом, улучшающим качество работы.
• Bosch – немецкий производитель в основном премиальной продукции. Его пилы имеют компактные размеры и адекватный вес, оснащаются удобной рукояткой и прочными упорами. Конструкции компании отличаются качественной сборкой и производятся из долговечных материалов. Они имеют легкие в замене режущие элементы и интуитивно понятное управление.
• DeWALT – пилы бренда ценятся за хорошее качество и высокий уровень безопасности для пользователя. Они оставляют рабочую поверхность чистой, будучи оснащены пылесборником. Большую часть ассортимента представляют сетевые модели, питающиеся от розетки. Средняя мощность изделия – 1300 Вт, глубина реза – около 3 см, правда, весят инструменты порядка 15 кг.

Лучшие дисковые электрические пилы по отзывам пользователей

Как выбрать нужную торцовку

Как выбрать торцовочную пилу так, чтобы

1. Не пожалеть.
2. Не переплатить.

Продавцы — консультанты в торговом зале знают о представляемой им и продукции все. Однако, что бы процесс покупки не превратился в монотонный монолог консультанта и подавленное молчание покупателя, в конце увозящего с собой модель вдвое мощнее и втрое дороже, чем его могла бы на самом деле устроить, покупателю необходимо иметь четкое представление о том,

• зачем ему нужна пила;
• какие операции он на ней собирается выполнять чаще всего;
• каковы максимальные размеры заготовок;
• какой объем работ в месяц планируется.

Четкие ответы на эти вопросы, во-первых, внушат консультанту минимальное уважение, а, во-вторых, позволят сузить круг рассматриваемых моделей до разумных пределов. Но даже в рамках этого суженного перечня разброс цен и дополнительных возможностей будет велик. На этом этапе покупателю предстоит решить

• нужен ли ему лазерный указатель (на самом деле — нужен всегда. Время распила «на глазок» прошло.);
• нужна ли электронная система регулировок с памятью;
• нужна ли система протяжки?

Если торцовочная пила покупается для эпизодических работ типа изготовления рамы для парника или калитки в огород – нет нужды разоряться на высокопроизводительный профессиональный агрегат известного бренда с расширенной базой, электронной настройкой, управляемой протяжкой и прочими усовершенствованиями.

Такая пила понадобится, если покупатель планирует открывать свой бизнес по деревообработке, уже имеет достаточный объем заказов средней и высокой сложности. В этом случае профессиональное устройство сэкономит время и быстро окупится.

Критерии выбора

При выборе комбинированной торцовочной пилы необходимо учитывать следующие факторы:

Мощность электродвигателя. Этот показатель влияет на производительность и скорость работы инструмента. Средняя мощность электромотора торцевых пил составляет 0,8 – 2,2 кВт. Пилы, оборудованные мощным двигателем, отличаются большим весом и высоким энергопотреблением.
Диаметр пильного диска. Этот параметр оказывает влияние на глубину и скорость реза. Средний диаметр диска комбинированных электропил составляет 16 – 30 см.
Число оборотов в минуту. Этот показатель определяет эффективность прибора и качество реза. Среднее число оборотов торцевых пил составляет 3000 – 6000.
Наличие системы внешнего пылеудаления

Важно, чтобы пила была оборудована сборником стружки, появляющейся в процессе обработки деталей. Если инструмент будет использоваться интенсивно, то рекомендуется выбирать модели с разъемами для подключения внешнего пылесоса.

При выборе комбинированной электропилы нужно учитывать бренд. Компании по производству пильных инструментов используют разные материалы и технологии. В рейтинг самым популярных комбинированных пил входят бренды Bosch, Makita, Зубр и Hammer.

Критерии выбора

Сегодня встречается товар абсолютно разного качества, поэтому нужно брать только проверенные бренды, а не дешевую подделку.

Есть четыре производителя, продукция которых отличается качеством:

1. Bosch.
2. Metabo.
3. Makita.
4. DeWALT.

Но не только бренд считается основополагающим критерием при выборе такого вида пилы. Учитывать нужно и многие другие критерии.

В первую очередь, потенциальному покупателю нужно изучить технические характеристики у той или иной модели и какие возможности она дает потенциальному пользователю.

Возьметесь за неё пару раз в год? Берите самую простую со всеми основными функциями

Покупаете для дела или бизнеса? Тогда лучше обратить свое внимание на профессиональные варианты пил

В любом случае ваш выбор будет основан на нескольких параметрах.

1. Безопасность. Брать нужно тот инструмент, у которого есть защитный кожух и блокировка от случайного включения. Этих двух опций хватит, чтобы избежать травм.
2. Габариты. Мобильность и эргономичность – две составляющие комфортной распилки заготовок.
3. Качество разреза. Оно зависит от того, каков диаметр диска. Как правило, на хорошие модели ставятся диски, у которых диаметр – от 20 см и больше.
4. Наличие функции регулировки оборотов. Данный параметр помогает контролировать процесс резки и более точно настраивать инструмент.
5. Используемый при сборке материал. Покупать лучше тот прибор, у которого большая часть деталей сделана из металла, причем качественного.
6. Мощность мотора. Данный параметр определяет то, какое будет количество оборотов. Мощная пила – идеальный вариант для быстрой работы.
7. Количество оборотов в минуту. От этого критерия зависит качество распила материала. Лучше выбирать торцовочные пилы с количеством оборотов в минуту от 3200 до 6000.
8. Наличие функции протяжки. Данная функция позволяет работать с заготовками, имеющими большую ширину.
9. Срок службы. Тут все просто: чем дольше – тем лучше.
10. Производитель. У каждой фирмы своя система сборки, свой подход к созданию торцовочный пилы и качество материала у них разное. Это стоит учесть.
11. Стоимость. Мягкие породы дерева лучше обрабатывать бюджетными торцовочными пилами. Более твердые подходят для более дорогих вариантов.

Критериев выбора много, и все они заслуживают внимания при подборе наилучшего варианта Чтобы работать было удобнее, можно приобрести модель, оснащенную лазерной подсветкой. Полезной будет и функция пылеудаления, но без нее, конечно, можно и обойтись, если вы хотите сэкономить.

О дисках для торцовочных пил

Диски для пилы – отдельный вопрос. Они различаются во многом: форма зубьев, посадочные отверстия, наружный поперечник и так далее

Но что более важное – они должны быть подходящими для мощности мотора в вашем инструменте. Например, на мощные модели диски с большими зубьями лучше не ставить – срез с ними будет неаккуратен

Если говорить о размере внешнего поперечника, то с его увеличением меняется количество зубьев, а это в свою очередь ведет к снижению нагрузки на каждый из них. Получается следующее: большой внешний поперечник прямо влияет на срок службы диска. В то же время диски с малым числом зубьев лучше делают продольные распилы. Пластиковые элементы лучше резать дисками, у которых зубья в форме трапеции, а для твердого дерева зубья должны иметь напайку из карбида вольфрама. Другие зубья не подойдут.

Лучшие торцовочные пилы среднего класса

Metabo KGS 216 M

Характеристики: диаметр оснастки – 216, мощность 1500, скорость вращения – 5000 оборотов, глубина пропила под прямым углом – 65, под 45° – 36 мм. Есть регулировка глубины реза. Пила имеет наклон пильной головки влево на 47°, вправо на 2°. Стол с регулировкой положения на 47° в обе стороны. Стол снабжен расширителями для длинных заготовок, для их надежной фиксации есть специальный зажим. Снабжена лазерной направляющей и мощной светодиодной подсветкой для повышения точности проводимого распила. Специальные зажимы на рабочем столе надежно фиксируют брус. Блокировка шпинделя позволяет безопасно менять расходник, снимать защитный кожух нет необходимости. Корпус изготовлен из алюминиевого сплава, что обеспечивает надежность. В целом, это неплохой вариант из среднего ценового сегмента с необходимым набором функций. Плавный пуск и система поддержания оборотов стали бы неплохим дополнением, однако производителем они не предусмотрены.

Hammer STL1800/250C

Электропила с режущим элементом 250 мм и мощностью — 1800. Для поддержания чистоты на рабочем месте можно подключить промышленный пылесос, это намного эффективнее обычного мешка для сбора стружек. Поворот стола возможен в обе стороны на 45° для косого реза. Основание и стол изготовлены из алюминия. Имеются специальные зажимы и расширители для фиксации.

Главная особенность – многоцелевая конструкция, которая дает возможность использовать аппарат в качестве циркулярного станка и торцовочной пилы. Это делает инструмент незаменимым для небольшой столярной мастерской.

Graphite 59G806

Устройство имеет механизм протяжки, что делает его незаменимым для распиловки длинных заготовок из дерева. Основная рукоятка пилы имеет антискользящее покрытие для надежного хвата. Встроенный лазерный указатель незаменим для обеспечения точной распиловки. В комплекте имеется пылесборник. Механизм быстрой настройки углов пропила позволит значительно сэкономить время. Основа произведена из алюминия, что делает ее легкой, прочной и устойчивой к возникновению коррозии. Для простой и безопасной смены режущего элемента предусмотрен блокиратор шпинделя. Основные характеристики аппарата: мощность – 1800, диаметр диска – 210, глубина пропила – 65 (под 90°) и 35 (под 45°).

Данный аппарат прекрасно подойдет для распиловки заготовок большого размера благодаря наличию механизма протяжки. Однако есть и небольшой минус: из-за отсутствия плавного пуска при старте слышен громкий звук.

ELITECH ПТ 2030К

Инструмент с высокой мощностью (2000 Вт) и диаметром режущего элемента 305. Глубина пропила под 90° – 90, под 45°– 55 мм. Возможна регулировка угла пропила в горизонтальной плоскости на 45° в обе стороны. Расширитель стола позволяет проводить резку заготовок большого размера. Точность обеспечивает лазер. Для дополнительной устойчивости может быть закреплена на верстаке. Поскольку модель снабжена мощным двигателем, устройство имеет функцию плавного пуска.

Основные минусы:

• Отсутствие стабилизации оборотов.
• Отсутствие подсветки места реза.
• Нет регулировки частоты вращения.

JET JSMS-8L

Агрегат, предназначенный для распила крупных заготовок из дерева. Установлен двигатель 1500 Вт с системой быстрого торможения для обеспечения хорошей производительности при достойном уровне безопасности. Для точности работ имеется лазерный указатель линии реза. Углы поворота не могут быть смещены в процессе работы, за это отвечает специальный фиксирующий механизм. Для распиловки особенно широких заготовок есть функция горизонтального перемещения. Сама заготовка надежно фиксируется с помощью зажимов и П-образных упоров. В основании пилы есть отверстия для крепления к верстаку.

Недорогие модели (до 4000 руб.)

ЗУБР ЗПТ-190-1100 Л

Плюсы

• Лазерная направляющая;
• Крепление поворотного стола до 47°;
• Компактность;
• Блокировка клавиши пуска;
• Удобство в использовании.

Минусы

Опилки плохо попадают в мешок (лучше подключить пылесос).

От 3700 ₽

Модель с мощностью 900Вт, диаметром диска 190мм и его посадкой в 20мм. Вращается со скоростью 5000 об/мин. Пила весом в 4,8 кг подходит для работ любителями на даче и дома. Быстро пилит дерево прямо, по диагонали с глубиной пропила 45 — 85 мм. Возможен комбинированный распил при 45°.

Kolner KMS 210/1400

Плюсы

• Мощность 1,4 кВт;
• Эргономичная рукоятка;
• Кабель 3 м;
• Алюминиевый стол для фиксации крупных брусков;
• Регулировка наклона до 45°;
• Легко заменить угольные щеточки;
• Защитный кожух.

Минусы

Нет лазера.

От 3500 ₽

Торцовочная пила для работы с древесиной, газобетоном, фосфогипсом и пластиковым материалом с продольным, поперечным, наклонным спилом. Весит 6 кг. Диск 210 мм. Скорость 5000 об/мин. Глубина распила до 70 мм. Встроено пылеудаление, подсоединяется пылесос. Блокировка кнопки запуска.

Wert MS 1321

Плюсы

• Мощность 1,3 кВт;
• Ровная без рыков резка.

Минусы

Нет лазерного маркера и протяжки.

От 3190 ₽

Качественная модель для дома и дачи с массой 7,1 кг. Ей поддается дерево, пластик и прочие материалы. Пильный диск 210 мм с возможностью наклона до 45°. Глубина пропиливания 60 мм, ширина – 120 мм. Требуется настройка резака.

Отличия торцовочной пилы от циркулярной

Торцовочные пилы отличаются от циркулярных (дисковых) по следующим показателям:

1. Вес конструкции: торцевые устройства весят 16 – 20 кг, циркулярные – до 100 кг.
2. Средняя частота вращения рабочего вала: у торцовочных пил –5000 об/мин, у циркулярных – 4000 об/мин.
3. Глубина пропила: у дисковых – от 4 до 10 см, у торцевых – от 4 до 13 см.
4. Средняя цена. Циркулярные пилы стоят 5 – 14 тыс. руб., торцевые – не менее 7 тыс. руб. Их цена зависит от технических характеристик, марки производителя и материала изготовления.

В отличие от дисковых устройств, торцевые пилы не могут использоваться для продольного распила заготовок. Они способны обрабатывать изделия большой толщины.

Эксплуатация и обслуживание

Рассматриваемая нами пила является инструментом режущего типа, а значит правила ТБ важно соблюдать, ведь всем хочется избежать каких-либо травм и несчастных случаев. Что нужно делать?

1. Расчистить рабочее место от посторонних предметов.
2. Надеть защитное обмундирование – очки и перчатки.
3. Убедиться в исправности диска перед запуском. Если диск неисправен – срочно заменить на аналогичный, но новый.
4. При работе пилы нельзя прикасаться руками к диску во избежание серьезных травм.
5. Использовать направляющие и упоры, если планируется проведение продольного разреза.
6. При плохой работе диска – срочно выключить устройство. Если оно не будет работать – заменить диск, удостовериться в четкости фиксации и лишь после – продолжать работу.
7. Избавиться от гвоздей в материале, чтобы не испортить оборудование.

Нужно знать, как правильно уметь ими пользоваться, если хочется, чтобы они служили долго и верно Как уже говорилось в правилах, важно фиксировать заготовку, чтобы защитить инструмент и пользоваться от разброса мусора. И лучше не использовать для распила уже и так распиленные части

Правила обслуживания устройства также важны, как и правила работы с ним. Расскажем о них подробнее.

1. Защитить шнур инструмента от негативных условий, особенно от масла и воды.
2. Следить за тем, чтобы и шнур не был слишком сильно натянут, а пила – не перегревалась.
3. Позаботиться о защитном кожухе, храня его в подходящих условиях без подвязываний и прочих «лайфхаков».
4. Время от времени проводить диагностический запуск пилы. При каких-либо дефектах – относить в сервисный центр, где её отремонтируют.

Торцовочная пила по дереву своими руками

Торцовочную пилу начального уровня вполне по силам изготовить самостоятельно в домашней мастерской. Для этого достаточно владеть навыками слесарных и сварочных работ на среднем уровне.

Торцовочная пила по дереву своими руками

Потребуются следующие материалы и оборудование:

• Болгарка (ее можно будет снимать со станка, и использовать по прямому назначению).
• Ось поворота колеса от автомобиля, или шкворень.
• Шарикоподшипник на 150 мм.
• Два амортизатора от грузового автомобиля (с неисправной гидравликой, нужна лишь механическая часть).
• Уголок 30×30.
• Жесть кровельная оцинкованная.
• Крепеж.
• Сверлильный станок.
• Сварочный аппарат.

В качестве основы маятникового устройства используется шкворень, он фиксируется подшипником. К подшипнику привариваются ушки для крепления на станине с помощью винтов диаметром 6 или 8 мм. Для защиты от стружки для маятникового узла из жести изготавливается небольшой защитный короб.

Система протяжки изготавливается из амортизаторов. Для этого необходимо слить из них масло и проделать вентиляционные отверстия, их стоит защитить от опилок металлической или нейлоновой сеткой.

Защиту для диска можно взять от старой дисковой пилы или согнуть из жести самостоятельно.

Получившийся агрегат выглядит не так презентабельно, как торцовочные пилы фабричного производства, но обладает неплохими рабочими характеристиками: скорость вращения диска 4500 об/мин, а длина пропила- 350 мм (равна ходу амортизатора). С высокой шумностью установки придется смириться, а для регулировки точности пропилов можно использовать набор подкладных брусков или придумать более совершенную конструкцию.

Пильные диски

Нередко начинающие мастера, не обладающие достаточными знаниями, но имеющие большое желание приобрести новый инструмент, задают вопрос: «Как выбрать торцовочную пилу по дереву?» Подобный вопрос не совсем корректен. С распилом древесины справится любая торцовка, ведь для этого она и создана. А вот то, насколько вам понравится результат работы, зависит не столько от самого инструмента, сколько от установленной на него оснастки – пильного диска.

1. Технологические прорези. 2. Посадочный диаметр. 3. Наружный диаметр.

4. Значение наружного диаметра. 5. Максимальная скорость вращения диска. 6. Диск для торцовки на 96 зубьев.

7. Значение толщины диска. 8. Значение посадочного диаметра.

Внешний и посадочный диаметр диска

Главными параметрами при выборе пильных дисков, на которые следует обратить внимание в первую очередь, являются размеры внешнего и посадочного диаметров. Большая часть выпускаемых сегодня торцовочных пил рассчитана на работу с дисками, чей посадочный диаметр составляет 30 мм

Есть исключения с отклонением как в ту, так и в другую сторону, но их сравнительно немного. Наружный же диаметр пильных дисков варьируется значительно шире. Наиболее ходовые – диски стандарта 10 дюймов и 12 дюймов. Следует иметь в виду, что под 12 дюймами может подразумеваться как 300 мм, так и 305 мм, а под 10 дюймами и 250, и 255 и даже 260 мм, причем разночтения случаются даже у одного и того же производителя. Диски меньшего (185-216 мм) и большего (до 360 мм) диаметра встречаются реже, поскольку и соответствующего им оборудования выпускается меньше.

Увеличение диаметра пильного диска позволяет обрабатывать заготовки большего сечения, при этом возрастает производительность инструмента и качество реза при тех же оборотах. Однако большим дискам требуется и более высокий крутящий момент, а значит и дополнительный запас мощности. Впрочем, использовать пильные диски, чей наружный диаметр превышает указанный в паспорте инструмента, не удастся: конструкция торцовки попросту не позволит установить такую оснастку, что убережет особо беспечных пользователей от опасных экспериментов.

Поставить диск меньшего диаметра возможно, но делать это не рекомендуется. Это приведет не только к потере эффективного радиуса и производительности инструмента, но и к снижению расчетного динамического сопротивления, в результате чего двигатель при отсутствии стабилизации оборотов может «пойти в разнос».

Устройство инструмента

Комбинированная торцовочная пила состоит из следующих элементов:

1. Станина. Она изготавливается из прочных сплавов алюминия и используется для закрепления обрабатываемых заготовок на рабочем столе или верстаке.
2. Поворотный стол. С его помощью можно перемещатьбруски на заданный угол. Многие инструменты оснащаются дополнительным верхним столом с плавной регулировкой высоты пропила, что позволяет использовать их в качестве классической дисковой пилы.
3. Направляющие. Эти механизмы предназначены для наладки и перемещения основных узлов пилы в нескольких направлениях.
4. Инструментальная головка. Данный элемент необходим для настройки угла реза. Инструментальная головка оснащается измерительной шкалой.
5. Электродвигатель. Он предназначен для создания и передачи крутящего момента к рабочим элементам пилы. На ось электромотора устанавливаются пильный диск.
6. Протяжной механизм. Он предоставляет возможность осуществлять протяжку заготовок. Пилы с протяжным механизмом могут обрабатывать детали увеличенной ширины.
7. Лазерная головка. Она регулирует точность реза.
8. Пульт управления. С его помощью оператор может производить плавный пуск электродвигателя.

Главным рабочим элементом торцовочной пилы является диск. Он выполняет различные виды торцевых резов и классическую торцовку заготовок.В нерабочем состоянии пильные диски покрываются защитным кожухом. В процессе опускания пильного узла он убирается в автоматическом режиме.

Назначение и принцип работы торцовочной пилы

Торцовочная, или как ее еще называют, маятниковая пила предназначена для поперечного распила пиломатериалов под любым горизонтальным, а в некоторых технологических решениях, и вертикальным углом. Данный инструмент позволяет значительно увеличить производительность труда при высокой точности выполнения работ. Конструкция «торцовки» в совокупности с использованием высокопрочных пильных дисков позволяет распиливать деревянный, металлический, полимерный и композитный погонаж, металлические профили, арматуру и трубы.

В конструкцию «торцовки» входят несколько важных элементов:

1. Подвижный режущий узел, в который входит мощный электродвигатель с редуктором, пильный диск, ручка с кнопкой включения;
2. Станина с поворотным столом для настройки угла реза и упором;
3. Поворотный рычаг («маятник») с подпружиненным шарниром, обеспечивающий перемещение режущего узла.

Основной рабочий модуль соединен с поворотным столом и может перемещаться в горизонтальной плоскости относительно неподвижной станины. Некоторые более сложные модели (комбинированные) оснащены дополнительным шарниром, для изменения угла наклона режущего узла в вертикальной плоскости. Такие «торцовки» значительно расширяют возможности инструмента.

Устройство торцовочной пилы

Основным конструктивным недостатком классической «маятниковой» пилы является сравнительно небольшая ширина реза. Современные инженеры решили данную проблему, оснастив некоторые модели «торцовок» дополнительными направляющими штангами, благодаря которым режущий узел может перемещаться вдоль линии реза. В народе, такие модели называют «торцовка с протяжкой». В результате такой доработки ширина пропила увеличилась приблизительно в 2,5-3 раза.

Для осуществления распила заготовки оператор выставляет необходимый угол реза, перемещая в нужном направлении поворотный стол, после чего поворотный рычаг опускает вниз, утапливая вращающийся пильный диск в неподвижную заготовку.
