Клупп для нарезания резьбы

Популярные модели трубных клуппов

На рынке представлен широкий ряд недорогих клуппов преимущественно китайского производства, встречается отечественные и намного более дорогие бренды от европейских производителей, США.

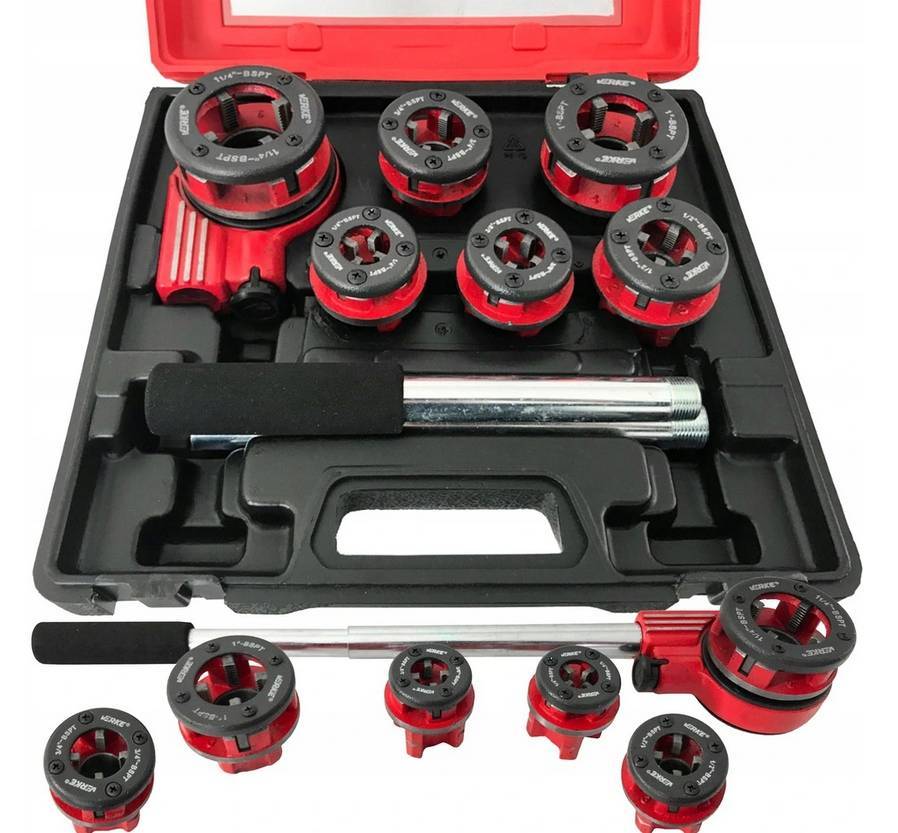

Обычно инструмент для нарезания резьбы на трубах реализуется в наборах, элементы которого помещены чемодан для транспортировки, стандартная комплектация — несколько насадок и трещотка со съемными ручками, баллон фирменного масла. Наиболее часто в продаже можно встретить комплекты и отдельные клуппы следующих марок:

ЗУБР — российский бренд с производством в Китае, фирма выпускает как отдельные резьбонарезные лерки, так и комплекты. В продаже реализуются наборы серии Эксперт с лерками в количестве 3, 4, и 5 штук со средними ценами соответственно 3000, 4000 и 4500 рублей. Резьбонарезные головки покрыты порошковой краской красного цвета, в торговой сети их стоимость от 600 до 900 руб.

Резцы по утверждению производителя отличаются улучшенной геометрией и сделаны из типовой стали марки 9ХС, основной тип выполняемой резьбы — трубная коническая. Стандартные размеры и соответствующее число клуппов — 1/4″ или 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, на изделия дается гарантия 1 год.

СИБРТЕХ — российский бренд с производственными площадями в Китае, в продаже имеются отдельные головки стального цвета стандартных размеров и трещотки. Клупп трубный СИБРТЕХ отличается невысокой стоимостью (лерки можно купить за 350 — 600 руб., трещотки за 850 руб.), в основном рассчитаны на нарезку самоуплотняющейся BSPT-резьбы и намного реже цилиндрической BSPP.

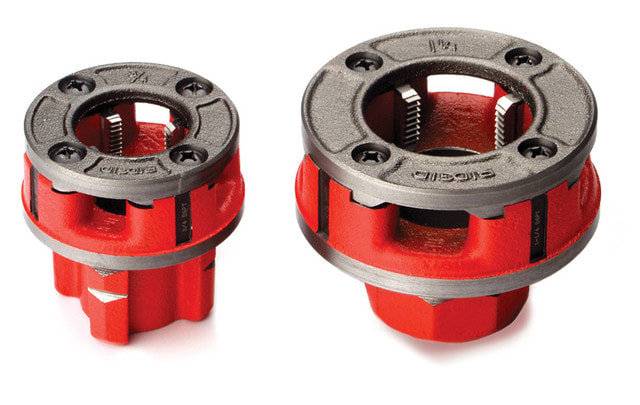

Поставка отдельными деталями удобна для использования в домашнем хозяйстве — можно купить трещотку и подходящие к нему одну или две головки, что по стоимости будет намного дешевле полного комплекта в кейсе.

Рис. 10 Стоимость клуппных плашек 2021 г

FIT — торговая марка известного китайского производителя разнообразного инструмента, фирма выпускает недорогие клуппные наборы в кейсах и без в количестве от 3 до 5 насадок размерами в дюймах 3/8″-1/2″-3/4″-1″-1 1/4″. Элементы выполнены из инструментальной стали, товар отличается наиболее низкой стоимостью — набор из 5 лерок можно приобрести за 3000 руб.

Помимо указанной марки, на рынке также часто встречаются изделия китайского производства с аналогичными физическими параметрами, качеством изготовления и ценами довольно известных в народе торговых марок Matrix, Sparta, Sturm.

Hongli — марка товара китайской компании, поставляющей на отечественный рынок высококачественный инструмент. Клуппный набор для нарезания резьбы включает в себя резьбонарезные головки размерами 1/2″ -3 /4″ — 1″ — 1 1/4″ — 1 1/2″ — 2″, его средняя стоимость 19000 руб.

Hongli является поставщиком на российский рынок качественного резьбонарезного электроинструмента серии SQ30, стоимость которого в кейсе с четырьмя головками чуть больше 25000 руб.

Virax — бренд принадлежит французской компании, являющейся ведущим мировым производителем электроинструмента. Ручной набор клуппов с четырьмя головками размеров 1/2″ — 3/4″ — 1″ — 1 1/4 ′′ в кейсе предназначен для нарезания правой конической BSPT-резьбы, такой клупп трубный можно приобрести в среднем за 14000 руб.

Virax также является известным поставщиком резьбонарезного клуппного электроинструмента стоимостью от 55000 до 75000 руб., в стандартный комплект которого входят соответственно 4 – 6 лерок.

REMS — торговая марка немецкого концерна, одного из ведущих производителей инструмента, на отечественном рынке он, пожалуй, является самым дорогим и качественным.

Ручные клупп трубный REMS серии Eva характерного желтого цвета позволяют наносить на трубы коническую резьбу стандартных размеров от 3/8″ до 2″, а также болтовую от 1/4″ до 1″. Рукоятка с храповым механизмом выполнена из закаленной стали с защитным пластиковым покрытием, оснащена резиновой накладкой для предотвращения соскальзывания рук. Набор из 7 плашек в металлическом чемодане можно приобрести по минимальной цене в 22000 руб.

Помимо ручного резьбонарезного инструмента, REMS поставляет на рынок широкий ряд аналогичного электроинструмента серии Амиго довольно высокой стоимости для кармана даже профессионалов. Цена комплекта с электрическим приводом начинается от 70000 руб. и может доходить до 150000 руб.

На рынке также представлен высококачественный резьбонарезной инструмент с электрическим приводом от таких известных производителей, как Ridgid (США), Rothenberger (Германия).

Рис. 11 Цены на популярные наборы клуппов 2021 г

Принцип действия

Рекомендации специалистов по применению сводятся к следующему:

• трубка закрепляется при помощи зажима;
• с конца счищается окалина, потом участок смазывается специальным составом;
• на ней закрепляется вороток;
• механизм вращается с определенным усилием.

Нарезка бывает метрическая и дюймовая. Значения первой указываются в миллиметрах, второй – в дюймах. Если шаг разный, то к цифрам дополнительно добавляются буквы. Угол нанесения – 60 градусов. В дюймовых измерениях угол составляет 55 градусов.

Чтобы инструмент прослужил долго, следует прислушиваться к таким советам профессиональных мастеров:

• по мере изнашивания менять пришедшие в негодность элементы;
• регулярно проводить смазку инструмента;
• правильно выбирать изделие, исходя из параметров детали, на которой предполагается нанесение полосы. Если по размеру деталь будет превосходить механизм, то не избежать сильного трения и деформации резцов.

Критерии выбора трубного клуппа

На данный момент промышленная отрасль развилась настолько, что клуппы продаются в огромном ассортименте и самых разных модификаций. Российские рынки пестрят разнообразной продукцией, в том числе западного изготовления, которая в большинстве случаев является более качественной. Что же касается конкретных цен, то о них мы расскажем несколько позже, заметим лишь, что они, равно как и выбор, имеют немалый разброс. Выбирая для себя описываемый в статье инструмент, в обязательном порядке заранее проконсультируйтесь с квалифицированным специалистом. Самому дешевому инструменту предпочтение в любом случае лучше не отдавать, равно как и первой попавшейся торговой точке. Впоследствии такой клупп со всей вероятностью неприятно вас удивит – как своими «выдающимися» возможностями, так и дальнейшим выходом из строя. Вместе с тем, цена (особенно в случае с покупкой трубного клуппа) возрастает наравне с качеством инструмента.

Не менее важный параметр – это, конечно, сменные резцы. Ведь если эти элементы при необходимости можно сменить, значит, вам не придется в дальнейшем менять полностью все приспособление. Но также может случиться, что новые резцы не подойдут к клуппу, а потому их рекомендуется приобретать непосредственно вместе с оборудованием.

Наконец, при выборе клуппа обращайте внимание на тот факт, каков материал изготовления труб, на которых будет производиться нарезка резьбы. Уделяйте внимание и тому, из чего именно сделаны резцы. Наиболее надежный (а оттого и самый популярный) вариант – это, безусловно, легированная сталь

Наиболее надежный (а оттого и самый популярный) вариант – это, безусловно, легированная сталь.

Эксплуатация

Если речь идет о ручном изделии, то поддерживать его в порядке не составляет труда:

Необходимо периодически наносить специальные масла и смазывающе-охлаждающие жидкости (СОЖ). Они помогают добиваться более точной резьбы и избегать коррозии. Инструмент не будет перегреваться и деформироваться

Все это продлит срок службы в несколько раз.
Если какая-либо запчасть износилась, например, резцы, нужно вовремя заменить.
Важно правильно подбирать размеры трубы и изделия. Несоответствие вызывает слишком сильное трение, нагревание, что может повредить инструмент.

Для правильного ухода за электрическим клуппом нужно ознакомиться с инструкцией. Она прилагается обязательно и описывает особенности эксплуатации.

Виды клуппов

Клуппы — довольно простые, похожие инструменты, хотя и среди них есть особенности. Они отличаются:

• по шагу резьбы или ее направлению;
• по удобству работы, например, в труднодоступных местах;
• по размеру и другим параметрам.

Однако главный признак, по которому их можно разделить, — это принцип работы. Выделяются:

• ручной инструмент;
• электрический.

Общими качествами, присущими обоим видам, являются:

• возможность сделать резьбу на трубе даже с очень большим диаметром;
• при условии необходимых навыков — точность работы.

Ручной

Держатель для ручного клуппа может быть:

1. Из двух стержней, выполненных из металла. Во время работы их держат и производят вращение. Такой вариант встречается чаще остальных.
2. Одинарные ручки. Их удобно приводить в движение одной рукой. Это позволяет лучше использовать в трудных для доступа местах. Встречаются реже.
3. Иногда можно найти держатель в виде ключа-трещотки.

В последнем случае конструкция облегчает процесс работы, вращение. Однако стоит помнить о минусах трещотки:

1. В любом механизме действует закономерность: чем он сложнее, тем быстрее выходит из строя.
2. В продаже практически всегда китайские дешевые образцы. Качество материала низкое.
3. Отдельные виды сплавов труб прочнее. Вместо нарезки трещотка может сломаться сама.

Дешевые модели часто продаются без держателя. Его может заменить, к примеру, газовый ключ нужного размера.

Ручные клуппы в зависимости от типа витков бывают:

• однозаходные — резьба делается единственной винтовой ниткой;
• многозаходные — двумя и более.

По качеству резьбы не уступают электрическим моделям и неприхотливы в обслуживании. За эти качества ценятся непрофессионалами, так как позволяют выполнять простую работу в доме без особых затрат. Часто используются не только для выполнения новой резьбы, но и для восстановления уже имеющейся.

Электрический

Электрический вариант считается профессиональным. Ему поддаются трубы практически любого размера. Процесс работы сильно упрощается. Он сводится только к фиксации трубы и установке клуппа. Преимущества перед ручным:

1. Не нужно затрачивать особых усилий. Изделия обладают небольшой мощностью, что не мешает им выполнять даже тяжелую работу в сложных случаях.
2. Экономится время, так как нарезка происходит гораздо быстрее.

Есть и слабые стороны:

1. Электрический клупп заметно тяжелее ручного и занимает больше места.
2. Гораздо сложнее проводить работы в трудных для доступа местах. Объясняется также габаритами.
3. Необходимо электричество.
4. Применение может зависеть от погоды. Например, в дождь электрические приборы не рекомендуется использовать.

Что такое клупп?

Итак, клупп представляет собой инструмент для работы с резьбой. При этом его функционал позволяет не только нарезать новую, но и ремонтировать (восстанавливать) старую резьбу

Последнее важно, когда, например, резьба срезалась от неправильной закрутки гайки, которая была первоначально установлена с перекосом

Клупп доступен для рядового покупателя. Именно поэтому его можно купить не только для профессиональных нужд, но и для дома. Говоря о цене, мы сравниваем инструмент с резьбовой плашкой, которой пользовались до недавнего времени.

В конструкции обоих типов задействована твердая, дорогостоящая сталь, но если в плашке применяется такая сталь на 100%, то для клуппа из нее изготавливают резцы, которые являются сменными. Весь остальной корпус клуппа изготовлен из прочной, но менее дорогой стали, что делает все изделие целиком недорогим.

Важной особенностью инструмента с названием клупп является конструктив нарезной части. Здесь первые резцы не такие глубокие, как остальные. Это позволяет им подготавливать первые витки и устанавливать направление резьбы в верной плоскости

Это позволяет им подготавливать первые витки и устанавливать направление резьбы в верной плоскости.

Последующие, более глубокие резцы, делают глубину резьбы на должном уровне. Все это снижает трудозатраты рабочего, делает процесс легче и удобнее. В конструкции производитель задействует широкий держатель трубы.

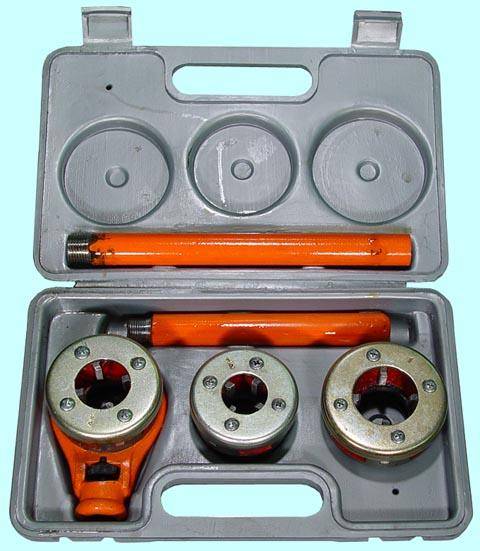

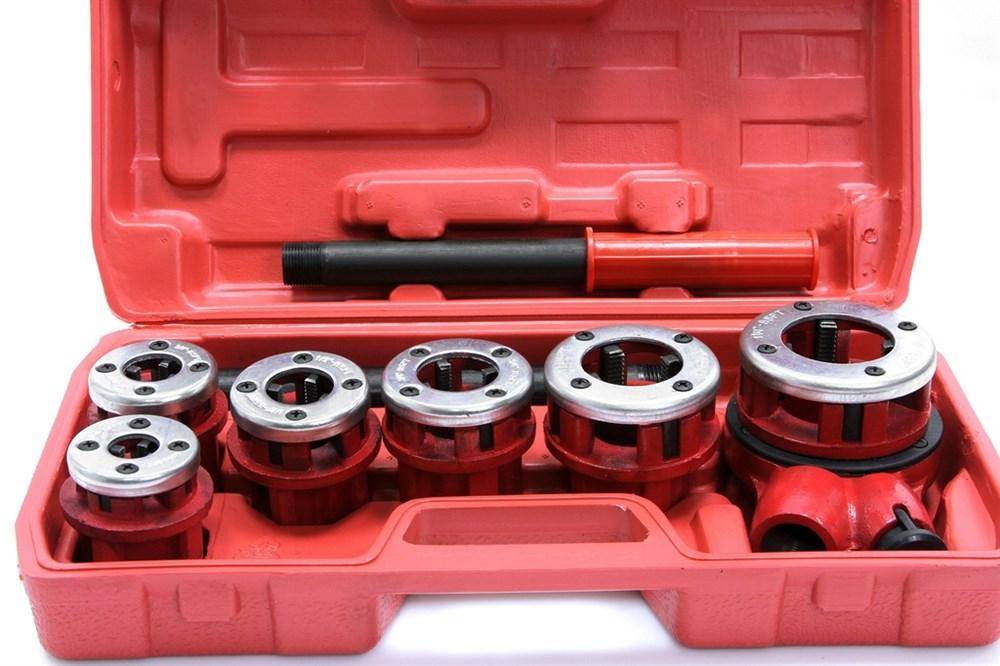

Набор клуппов для резьбы

Поэтому вероятность скривить резьбу сведена к минимуму. Это удобно особенно для начинающих пользователей, без опыта работы в этом деле. Впрочем, конструктив выглядит сложнее, но на практике, он проще лерки и плашки. Сам инструмент намного доступнее в цене.

Что это такое

Основное предназначение конструкции – нарезка труб. Причем функционал дает возможность не только сделать новую нарубку, но и привести в порядок старую (восстановить или отремонтировать). Работа с изделием не требует специальных знаний и подготовки. Он приобретается как для профессиональной деятельности, так и для бытовых нужд. Без него нельзя обойтись при установке коммунальных систем.

По своей сути клупп напоминает плашку (или как ее еще называют в народе «лерка»). Плашка состоит из цилиндрической детали небольшого размера, оснащенной выемками для вывода стружки при проведении работ. В плашке еще имеются специальные углубления на всем периметре окружности. Внутри находятся гребни, которые используются для нарезания полос. Отличительная особенность клуппа от плашки – наличие резцов, которые крепятся посредством специального держателя.

Виды и конструкции ручных клуппов

Каждый тип инструмента имеет свои особенности и отличия в конструкции.

1.Косые клуппы

Нарезание механической резьбы на стержнях и болтах осуществляется с помощью косого клуппа. Конструктивное исполнение этого вида изделия является самым простым.

Косой клупп состоит из рамки с двумя рукоятками и с отверстием.  В ней размещаются две призматические раздвижные прогонки.  Упорный винт  координирует размещение прогонок. Сухарь и плашки имеют прочную установку для обеспечения совпадения ниток резьбы на прогонках. Точная установка прогонок и сухаря гарантируется треугольными выступами в рамке и соответствующими выемками в плашках и сухаре.

Поломка прогонок исключается благодаря передаче на них давления от винта посредством сухаря. Определённый диаметр резьбы должен соответствовать отдельному комплекту плашек. Устанавливая прогонки в клуппе, следите за цифрами на рамке и плашках – они должны совпадать. Неправильно установленные прогонки делают процесс нарезания резьбы невозможным.

2. Клупп Маевского

Клупп Маевского предназначен для нарезки витков на трубах диаметром до 2”.

Клупп Маевского изготавливается из чугуна, что сказывается на весе инструмента

В основе механизма лежит рама с пазом, в котором посажены разводные прогонки,  крепят которые с помощью упорной крышки. Винты координируют размещение плашек в окнах. На раме клуппа установлен направляющий фланец. В нём же размещаются направляющие втулки. Под каждый диаметр труб предусмотрены наборы плашек. Вращение инструмента производится рукоятками.

Достоинствами устройств этого вида  являются простота конструкции и маленький вес. Использование легкого клуппа особенно удобно при нанесении витков резьбы на трубах малого диаметра.

3. Трубный клупп

Самым распространённым устройством для нарезания резьбы на трубах является так называемый трубный клупп. Инструмент предназначен для создания нарезки диаметром от 1/2″ до 2″.

Корпус, выполненный из чугуна, с одной стороны оснащён тремя прямоугольными канавками для направляющих плашек, а с другой стороны – четырьмя прорезями для режущих прогонок. Штифты зафиксированы в плашках. Они входят в отверстия разъёмного кольца для направляющих прогонок. Штифты в режущих прогонках размещают в выемке разводного кольца. Средством крепления разъёмных колец к раме являются зажимные кольца. Поворот колец заставляет плашки перемещаться в радиальном направлении. Это перемещение соответствует диаметру резьбы, который необходимо получить. Движение происходит благодаря пазам, имеющим спиральную форму. Винты предназначены для затягивания разъёмных колец. Вращение при нарезании витков производится при помощи ручек.

В таком клуппе предусмотрены два набора прогонок. Первый генерирует резьбу диаметром 1/2″ и 3/4″, а второй витки диаметром 1″, 1 1/4″, 1 1/2″ и 2″. На кольце имеются засечки, указывающие размещение кольца при нарезании резьбы необходимого диаметра. Прогонки первого набора имеют нарезку только с одной стороны, а плашки второго комплекта – двустороннюю. Устанавливая их, необходимо обращать внимания на цифры, которые нанесены на раму клуппа и на сами прогонки.

Современные ручные клуппы бывают и электрическими, с их помощью можно выполнять большие объемы работ

4. Клупп с трещоткой

Инструмент такого вида является модификацией устройства самого простого конструкционного исполнения. Вмонтированный храповой механизм или трещотка максимально облегчает работу с клуппом, увеличивает скорость нарезки витков. Трещотки бывают левые и правые. Предназначены для облегчения работы в труднодоступных местах и оптимальной передачи усилия. Приспособление очень простое в использовании. Его можно быстро снять с резьбы обратным вращением рукоятки, повернув рычаг трещотки.

При бережном использовании трещотка служит долгое время. В случае поломки вместо неё можно использовать газовый ключ.

Инструменты для нарезания резьб на трубах

Как нарезать резьбу на трубе? Исключая технологии механизированного нарезания (например, на токарно-винторезных станках), для нарезки резьбы на трубах применяют два типа приспособлений: плашки (лерки) и клуппы.

Ручная плашка как инструмент для нарезки трубной резьбы представляет собой устройство, состоящий из двух частей – собственно рабочей, и корпуса (плашкодержателя), снабжённого двумя рукоятками, при помощи которых производится вращение плашки по наружному диаметру трубы. Удобен в применении набор резьбы на трубах вручную, который состоит из нескольких комплектов плашек наиболее употребительных диаметров. Объясняется это тем, что для качественного соединения следует применять черновую плашку, для первичного прохода, и чистовую, того же диаметра – с целью калибровки профиля. Можно, конечно, пользоваться и одной леркой, но её износ в этом случае будет намного выше, особенно, если трубопровод изготовлен из высокоуглеродистой стали.

В отличие от лерки, клупп для нарезки представляет собой более конструктивно сложный инструмент. Он имеет трещотку, которая фиксирует резьбонарезную часть в определённом положении, пока рукоятка проворачивается на следующий оборот. Поэтому резьба получается более качественной.

Кроме ручного резьбообразующего инструмента, в практике используется и механизированный инструмент для получения трубной резьбы. Наиболее компактный и удобный в быту станок для нарезки резьбы оснащается электрическим приводом. Однако в этом случае цена вопроса оказывается значительно более высокой, поэтому электрические резьбонарезатели оправдывают себя лишь тогда, когда предстоит оформлять резьбу на длинном участке трубы.

Подготовка к нарезке

Перед тем, как нарезать резьбу на трубе, поверхность металла следует очистить. Износ инструмента возрастает, если исходная поверхность изделия не очищена от поверхностной ржавчины и окалины, имеет остатки лакокрасочного покрытия и т.п. Поэтому перед началом работ детали следует тщательно очистить. Стойкая окалина удаляется с использованием органических растворителей, а короткие детали – переходники, сгоны и т.п. – можно очищать, окуная их в горячий (не менее 60 °С) раствор буры.

Зачистка трубы

После очистки изделие осматривается для выявления поверхностных неровностей (они часто бывают на трубах б/у), а также при искривлениях оси элемента. Малейший изгиб приводит, во-первых, к искажению нарезаемого профиля, а, во-вторых, провоцирует резкое снижение стойкости, когда на один из сегментов рабочей части инструмента всегда приходится увеличенное усилие резьбообразования.

 Непосредственно перед работами нужный участок трубы смазывается. Подойдут смазки со средней вязкостью, например, масло «Индустриальное 40». Густую смазку (солидол) можно нанести и на рабочий профиль плашки.

Нюансы применения

По сути, клупп для нарезания резьбы на трубах, оснащенный электроприводом, с учетом его функционала, рассматривается как промежуточная модель, между ручным инструментом и станком.

Такое устройство демонстрирует высокую степень производительности и удобство при выполнении нарезания резьбы.

В настоящее время производители предлагают разные вариации этого приспособления, которые отличаются набором аксессуаров и наличием дополнительных приспособлений.

При работе электрический клупп сочетается с такими же съемными головками, что и ручные аналоги.

Единственное ограничение может касаться рабочих диаметров резьбы. Для того чтобы головка занимала в процессе работы устойчивое положение одних направляющих губок бывает недостаточно.

При этом мощность инструмента, в зависимости от характеристик модели, может колебаться о 750 до 1000 Ватт.

С учетом того, что процесс передачи вращения выполняется с помощью мощного понижающего редуктора, а 1 лошадиная сила приравнивается к 730 Ваттам.

Удерживать во время работы работающее устройство бывает достаточно затруднительно. Для облегчения работы в комплекте с инструментом поставляется специальная струбица-фиксатор.

Резьбонарезной ручной клупп

В качестве дополнительной опции может быть установлен масляный насос, который будет осуществлять подачу специального охлаждающего масла в рабочую зону.

При использовании электрического клуппа имеются некоторые ограничения. Так, например, на строительной площадке не всегда есть возможность подключения устройства к электросети.

Кроме того большинство моделей весят в пределах 5 кг и имеют большие по сравнению с ручными моделями большие габариты, особенно это касается устройств, дополнительно оборудованных струбциной.

Это может привести к невозможности нарезки резьбы при ремонте ранее уже смонтированного трубопровода. Как правило, такие агрегаты применяются в условиях мастерских.

Параметры дюймовой резьбы

Требования к эталонным параметрам цилиндрической дюймовой резьбы прописаны в ГОСТ 6111-52. Здесь же указаны такие базовые характеристики резьбовых соединений, как шаг и диаметр.

1. Наружный диаметр — расстояние между верхними точками резьбовых гребней на противоположных сторонах трубы. Чтобы узнать его, можно использовать линейку или штангенциркуль.
2. Внутренний диаметр — расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, находящейся на противоположной стороне трубы.

Основные параметры дюймовой резьбы

Зная наружный и внутренний диаметры дюймовой резьбы, можно рассчитать высоту ее профиля. Для этого достаточно определить разницу между диаметрами.

Шаг дюймовой резьбы обозначает расстояние, которое разделяет два соседних гребня (или две соседние впадины). Резьбовой шаг как правило не превышает 3 мм, поэтому для его измерения используют высокоточные линейки.

Измерение шага дюймовой резьбы

Как сэкономить, используя клуппы

Если трубное приспособление приобретается для работы, то стоит обратить внимание на модели со сменными резцами. Износившиеся легко заменить на новые, а не выбрасывать плашку целиком

Если работа носит не постоянный характер, то покупать резцы из легированной стали ни к чему.

Для выполнения разовых работ достаточно купить трубный прибор на один размер и небольшую стоимость. Его хватит для нарезки резьбы на десятке труб. Если планируется большой объем работ, то без механизированного клуппа не обойтись. Покупка затратна. Тогда стоит обратиться в компанию, которая сдает инструмент в аренду. Арендная плата за несколько дней невысока по сравнению с новым агрегатом.

Интернет-магазин ручных резьбонарезных клуппов Discount-Tools.ru

Мы рады Вас приветствовать на официальном сайте поставщика профессионального и промышленного оборудования компании Канюк. В настоящее время мы являемся одним из лидеров в России по поставкам оборудования высокого класса. Все оборудование и инструмент представленные в нашем онлайн-каталоге проверяется нашими специалистами. Тщательный отбор и широкий диапазон цен являются отличительной чертой наших предложений. У нас представлены все ведущие бренды и торговые марки в мире:

— Rems,

— Rothenberger,

— Virax,

— Brexit,

— Hogli,

— Rekon,

— Ridgit,

— Super-Ego,

— Stayer,

— Virax,

— Зубр,

— Piranha.

Инструмент и оборудование этих компаний вы можете приобрести у нас!

К вашим услугам бесценный опыт наших специалистов, которым мы предлагаем воспользоваться.

Доверяйте профессионалам!

Продажа ручных резьбонарезных клуппов по ценам производителя в Москве

Уважаемые посетители официального поставщика профессионального оборудования и инструмента компании Канюк. Мы являемся авторизованными торговыми партнерами ведущих торговых марок, которые мы поставляем в Россию.

Где купить резьбонарезные клуппы в Москве по низким ценам с доставкой?

Покупайте из первых рук!

Цену и стоимость доставки по интересующим Вас позициям узнавайте у наших специалистов по телефону!

Звоните + 7 (499) 648-0264!

Мы предоставим исчерпывающую информацию по всему спектру нашей продукции.

Вся продукция из каталога поставляется официально и имеет все необходимые сертификаты соответствия и разрешительные документы для эксплуатации на территории России. При необходимости запрашивайте при оформлении заказа наличие необходимых документов.

Команда поставщика профессионального инструмента №1 Канюк.

Производители клуппов и популярные модели

Технология изготовления резьбонарезного инструмента давно освоена и доступна как в техническом, так и в стоимостном отношении. Это определяет огромное множество производителей и торговых марок, предлагающих покупателю всех категорий клуппы ручные и электрические, для трубной и для метрической резьбы.

На рынке, в универсальном магазине или сетевом супермаркете можно встретить инструмент с каким угодно названием, в том числе скопированным, подобным и созвучным любому из приведенных и им подобных. Однозначно отворачиваться от такого товара тоже нельзя, в невзрачной упаковке может содержаться весьма качественное содержимое.

Популярные модели клуппов, характеристики и цены

Ознакомимся с характеристиками и стоимостью некоторых популярных клуппов. Для удобства посетителей сайта информация ниже представлена в виде небольшой таблицы.

Таблица. Популярные клуппы и их среднерыночные цены.

Наименование, фото	Краткое описание	Среднерыночная стоимость, рубли
1. «Зубр ЭКСПЕРТ 1/2″ 28271-1/2_z01»	Рассчитан на металлические трубы стандартного диаметра. Для изготовления резцов использовалась высококачественная легированная сталь, что обеспечило отменные прочностные характеристики. Размеры изделия – 7х7,5х7 сантиметров, масса – 670 граммов.	697
2. Sturm 1065-04-1-1/2	Высококачественная модель, выполненная из крайне прочного материала. Резцы закаленные, изготовленные из инструментальной стали. Размеры изделия – 11,4х12х10,8 сантиметра, масса – 2,05 килограмма.	1 300
3. 1 1/4″ PROFESSIONAL STAYER 28261-5/4	Характеризуется сменными резцами, выполнен из качественной высокопрочной стали, а потому имеет длительный эксплуатационный срок. Легок в использовании, быстро очищается от металлической стружки. Габариты изделия – 9,5х9,5з9,5 сантиметра, масса – 880 граммов.	753
4. 1″, FIT 70034	Изделие из качественной инструментальной стали, рассчитано на нарезку наружной резьбы на трубах диаметром в 1 дюйм. Размеры приспособления – 8х8х8 сантиметров, а масса – 500 граммов.	614
5. 3/4″ СИБРТЕХ 77367	Данная модель позволяет быстро и качественно нарезать наружную резьбу и рассчитана на совместное использование с трещоточным ключом. Размеры изделия – 37х16х17 сантиметров, в то время как весит оно600 граммов.	687
6. SANTOOL 1″ 032116-001-001	Последняя на сегодня модель, которая также рассчитана на резьбу диаметром 1 дюйм. Размеры приспособления – 7х7х7,5 сантиметра, а масса – 660 граммов.	784

Делаем резьбу своими руками

Подготовка

Перед тем, как нарезать резьбу на трубе своими руками, необходимо провести ряд подготовительных работ:

1. отрезать кусок трубы нужного размера. Если производится замена какого-либо участка трубопровода, то требуется аккуратно вырезать трубу, пришедшую в непригодность;

1. участок трубы, где будет нарезаться резьба, очищается от краски, ржавчины и так далее. Все посторонние отложения мешают проведению работы;
2. с конца трубы снимается фаска для облегчения работы плашки.

Начальный этап нанесения резьбы

Нарезаем наружную резьбу клуппом

Нарезка резьбы на трубе клуппом проходит следующим образом:

1. подбирается клупп соответствующего диаметра. Для корректного подбора оборудования применяется штангенциркуль;
2. внутренняя поверхность клуппа и подготовленный участок трубы обрабатываются машинным маслом;
3. клупп вставляется в металлическую трубу, облегчающую работу по его вращению. Держатель входит в набор для нарезки резьбы на трубах;
4. если происходит первоначальная сборка трубопровода, то труба фиксируется в тисках. Если нужно нарезать резьбу на водопроводной трубе при реконструкции водопровода или иной инженерной системы, произвести нарезку можно непосредственно на установленной трубе;
5. клупп устанавливается на подготовленную трубу и начинается его вращение, то есть процесс нарезки резьбы.

Изготовление резьбы при помощи клуппа

После окончания резки масло необходимо полностью удалить.

Наглядно посмотреть на процесс нарезки резьбы клуппом можно на видео.

Нарезка резьбы плашкой

Плашка для нарезания резьбы на трубах может быть:

• круглой формы. Для нанесения резьбы на трубы различного диаметра используются отличные по размерам плашки;
• раздвижной. Использование такой плашки помогает в нарезании резьбы на трубах различных диаметров. Для раздвижной плашки применяется специальный держатель.

Плашки для нарезания резьбы на трубах используются более часто, так как имеют меньшую стоимость.

Перед тем, как нарезать резьбу на трубе плашкой (леркой), нужно подготовить трубу описанным выше способом. Затем можно проводить саму процедуру по следующей схеме:

1. при помощи штангенциркуля подобрать нужную по диаметру плашку;
2. смазать внутреннюю часть лерки и поверхность трубы любым доступным материалом;
3. закрепить плашку в специальном держателе. Лерки для нарезания резьбы на трубах должны быть прочно закреплены в держателе. В противном случае резьба получится неровной, что приведет к образованию течи в месте соединения;
4. плашкодержатель вращается в нужном направлении. После нескольких витков необходимо, как и предыдущем случае, избавиться от скопившейся стружки. Для этого инструмент немного поворачивается в обратном направлении;
5. после нанесения резьбы труба и используемый инструмент очищаются от смазки.

Нанесение резьбы при помощи лерок

Нарезаем внутреннюю резьбу

Чтобы сделать внутреннюю резьбу, требуется:

1. подготовить отверстие. Оно должно быть чистым и не содержать никаких покрытий и посторонних отложений. Отверстие смазывается;
2. подобрать метчик по диаметру;
3. установить метчик в отверстие, при этом следует соблюдать вертикальность нарезного оборудования. Начать вращение метчика по часовой стрелке.

Процедура нарезки резьбы внутри трубы

Резьбу на металлической трубе можно сделать своими руками. Для этого потребуется покупка специального инструмента и небольшое количество времени. Проведение работы доступно не только для профессионалов, но и для простых пользователей.

Резьба – один из основных типов скрепления металлических труб, который можно воспроизвести самостоятельно. Так, далее рассмотрим, какой инструмент для нарезки резьбы на трубах стоит приобрести, и как им пользоваться. Но перед этим стоит определиться с базовыми понятиями, без которых выполнение работ будет невозможным.

Рекомендации специалистов

Выбирая инструмент для нарезки резьбы на трубах и проводя резьбонарезные работы, полезно прислушаться к следующим советам:

• Основным критерием выбора клуппа является объем проводимых работ, диаметр труб и качество стали. При помощи бюджетного клуппа можно нарезать резьбу на трубы из низкоуглеродистых сталей марок Ст2 – Ст5, для прорезания более твердых углеродистых марок Ст10, Ст15, Ст20 и нержавейки потребуются высококачественные резцы и соответственно более дорогой инструмент.
• Если требуется нарезать резьбу на относительно мягкие трубы из низкоуглеродистых сталей в малом количестве, приобретают бюджетную плашку отдельно для вращения ее газовым ключом.
• Механические бюджетные китайские клуппы непригодны для нарезки резьбы в значительных объемах, особенно на трубы больших диаметров, где необходимо приложение значительных физических усилий. Так как их резаки обычно низкого качества, для вращения головки приходится прилагать слишком большие физические усилия – таким образом возрастает вероятность поломки корпуса клуппа в узле храпового механизма или в месте прикручивания ручки.
• Для единовременного нанесения трубной резьбы в больших объемах лучший вариант – взять дорогой качественный резьборез (REMS, Ridgid) напрокат.
• Оптимальный вариант в отношении цены и качества – приобретение хороших фирменных клуппов китайских производителей (Hongli) или не слишком дорогих европейских марок (Virax). В любом случае их стоимость в несколько раз выше бюджетных клуппных резьборезов.
• Точные критерии определения, когда резьбонарезные плашки потеряли свою остроту: приложение больших физических усилий при проведении работ и появление рваной кромки у резьбовой нити. В этом случае резцы меняют на новые, откручивая четыре винта на крышке головки.

Рис. 12 Электрические клуппы – стоимость 2020 г Трубные клуппы в основном используют для нарезания дюймовой конической резьбы ограниченной длины, обеспечивающей надежное и герметичное резьбовое соединение труб. Так как бюджетный китайский инструмент не всегда эффективен при больших объемах нарезки, предпочтительнее брать в этих случаях качественный клупп трубный напрокат. Для нарезания небольшого количества или одноразового нанесения резьбы практично купить одну или несколько головок нужного размера и накручивать их газовым ключом.

Критерии выбора клуппа

Также как и для любого другого инструмента, при выборе клуппа следует руководствоваться золотым правилом оптимального для пользователя соотношения цены и качества. Как показывает опыт и отзывы опытных мастеров, для металлорежущего инструмента вообще, для резьбонарезного и для клуппов в частности качество подразумевает соответствующую цену, а цена товара в основном соответствует его качеству.

При выборе рекомендуется ориентироваться именно на верхнюю границу имеющихся в наличии моделей. Нежелательным считается чугунный корпус клуппа, часто не выдерживающий прилагаемых на него усилий.

Стоимость электрифицированного инструмента на порядок выше ручного, значительно шире и диапазон цен. Здесь многое зависит от мощности и комплектации набора, а также от имени производителя. Количество брендов хотя и меньше, чем у ручных, но все-таки может измеряться десятками

В этом случае стоит обратить внимание на существующие гарантии, наличие сервисных центров, доступность запасных частей и сменных принадлежностей
