Кислородный редуктор бко 50-4, бко 50-5. устройство и принцип работы

Правила безопасной эксплуатации

Учитывая взрыво- и пожароопасность кислорода, такие изделия согласно нормам ГОСТ 12.2.008-75 должны периодически подвергаться тщательному регламентному обслуживанию. Применительно к кислородным редукторам типа БКО 50-4 и БКО 50-5 правила обслуживания включают в себя:

1. Проверку хода регулирующего винта/маховика от одного крайнего положения в другое: оно должно выполняться плавно, и без заеданий.
2. Присоединительные элементы не должны иметь внешних механических повреждений – трещин, царапин, а также быть очищенными от масел, жиров и загрязнений.
3. Переодическая проверка манометров не должна быть реже одного раза в год. Критерием необходимости в проверке считается повышенная инерционность стрелки прибора.
4. В качестве уплотняющих элементов – прокладок, ниппелей и пр. – не могут использоваться детали, не соответствующие условиям эксплуатации кислородных редукторов.

1. Перед каждым применением проверяется (по манометру) герметичность соединений, утечка кислорода из баллона недопустима.
2. При присоединённом к редуктору баллоне с кислородом запрещается выполнять какую-либо регулировку.
3. Согласно правилам охраны труда между редуктором для кислородного баллона и остальной газосварочной аппаратурой стоит предусматривать монтаж предохранительных устройств, в том числе и для гашения пламени. Это могут быть обратные клапаны, рассчитанные на давление в баллоне, а также предохранительные затворы.

Цена на кислородный редуктор определяется его конструкцией и эксплуатационными возможностями. Для одноступенчатых редукторов цена колеблется в пределах 1800…2000 руб. (БКО 50-4) и 1100…1200 руб. (БКО 50-5). Двухступенчатые устройства (например, БКД-25 или Multi-Stage RG S2 O2 чешского производства) стоят значительно дороже — 11000…12000 руб.

Эксплуатация редуктора.

До присоединения кислородного редуктора необходимо тщательно проверить, нет ли на штуцере и накидной гайке следов масла и т. п. При обнаружении следов жировых веществ редуктор надо промыть в каком- либо растворителе (например, в авиационном бензине).

Далее необходимо проверить исправность резьбы накидной гайки, очистить ее от грязи и пыли, а также проверить наличие и исправность фибровой (для кислородных редукторов) или кожаной (для ацетиленовых редукторов) прокладки, от которой зависит плотность соединения редуктора с вентилем.

После продувания кислородного вентиля баллона или магистрали для удаления из них грязи или стружки, которые могут попасть в редуктор и испортить его клапан, к штуцеру вентиля привертывается и закрепляется ключом накидная гайка кислородного редуктора.

Точно так же необходимо продуть вентиль ацетиленового баллона до присоединения к нему ацетиленового редуктора.

До пуска газа в редуктор его регулирующий винт должен быть вывернут до полного ослабления нажимной пружины, чтобы при открывании вентиля баллона редуктор не мог быть поврежден. Запорный вентиль на редукторе должен быть открыт. К шланговому ниппелю редуктора присоединяют шланг и укрепляют его прочно хомутиками или мягкой проволокой.

Для пуска газа в редуктор необходимо плавно открыть вентиль баллона на пол-оборота маховичка. Если при этом ненормальностей не наблюдается, то вентиль баллона следует открыть до отказа и вращением нажимного регулирующего винта редуктора по часовой стрелке установить по манометру необходимое рабочее давление. Величина рабочего давления кислорода устанавливается при открытом вентиле резака.

Когда же вследствие наличия масла или резкого пуска кислорода произойдет вспышка или сильное нагревание редуктора, необходимо быстро закрыть вентиль баллона, а редуктор снять и отправить в ремонт.

После установления рабочего давления надо проверить, нет ли утечки газа в местах соединений, по резьбе манометров и т. д. Пропуски газа опасны, так как ацетилен и другие горючие газы образуют с воздухом взрывчатые смеси.

После проверки резак зажигают и регулируют пламя.

В процессе работы необходимо следить, чтобы в редукторе не появлялось утечки, замерзания и т. д.

При прекращении работы на 2—3 мин. можно закрыть только вентили на резаке. Если же работа прекращается на 10—15 мин., то помимо вентилей резака закрывают и запорный вентиль редуктора, не изменяя положения регулирующего винта. При перерывах в работе более 10—15 мин. следует дополнительно вывертыванием регулирующего винта ослабить нажимную пружину.

При длительных перерывах и по окончании работы закрывается вентиль баллона или магистрали и полностью выпускается оставшийся в редукторе газ. Затем вращением регулирующего винта против часовой стрелки ослабляется нажимная пружина.

Редукторы кислородные

Кислородный редуктор используется для выставления необходимого значения давления подачи кислорода из баллона. Характерной особенностью редукторов именно этого класса является синяя цветовая индикация и обязательное наличие двух манометров.

Так как при работе со сжатыми и легковоспламеняющимися газами необходимо максимально избегать нештатных ситуаций несущих риск для жизни, то для использования кислородного редуктора необходимо иметь полное понимание его функционирования и устройства, уметь провести грамотную диагностику и качественную проверку его работоспособности.

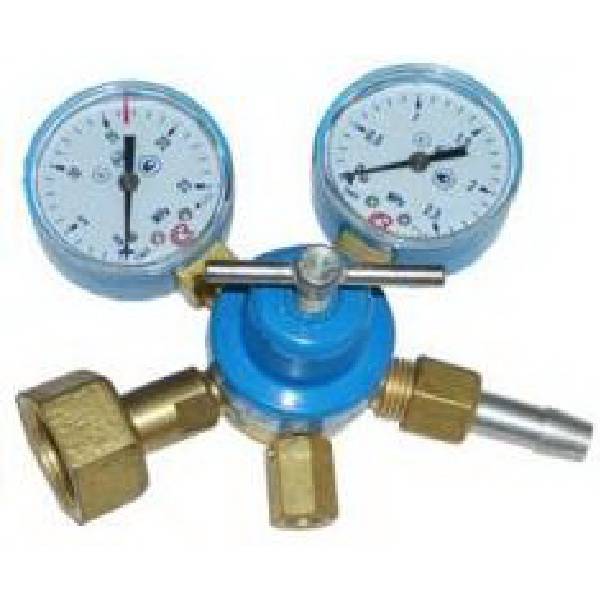

Как это сделать на практике мы опишем на примере кислородного редуктора из серии БКО (Рис. 1)

Начинать диагностику следует со стороны крепления кислородного редуктора к баллону, поэтому первым делом необходимо проверить наличие фильтра и состояние прокладки входного штуцера. Фильтр обязателен, так как он защищает редуцирующий узел кислородного редуктора от проникновения мусора, окалины и различных мелких частиц, которые могут засорить и деформировать редуцирующий клапан, что приведёт к его выходу из строя.

Для установки фильтра необходимо снять штуцер и прокладку и установить его «носиком» навстречу потоку газа. Далее устанавливаем прокладку — она должна быть изготовлена из материала, разрешённого для нахождения в контакте с кислородом, без расслоений, трещин и других дефектов. И накручиваем зажимную гайку на баллон. После её затяжки фильтр должен стоять жёстко и не болтаться.

Кислородный редуктор всегда имеет два манометра, которые должны быть повёрнуты лицевой панелью к пользователю для максимально эффективной работы и быстрого съёма показателей. Визуально же их исправность манометров можно определить взглянув на положение стрелки в нерабочем состоянии — она должна быть ровно на нуле.

Для проверки качества замены комплектующих и функционирования кислородного редуктора в принципе можно использовать только сжатый воздух или азот, другие газы для этих целей использовать категорически запрещено. На вход кислородного редуктора подаём минимальное для него давление, указанное в паспорте (для БКО 50 — 30 Атм).

Если при подаче газа наблюдается «самотёк» кислородного редуктора — т.е. свободное истечение газа при выкрученном задающем винте, то это указывает на отсутствие полной герметичности сопряжения редуцирующего узла и клапана. Такая неисправность устраняется заменой редуцирующего узла, или его вышедших из строя частей.

Для этого необходим специальный ключ, которым отвинчивается крышка редуктора (в моделях со съёмной крышкой) Далее извлекается нажимной диск, толкатель и выкручивается седло. Его нужно проверить на наличие забоин на заборной части клапана. Достаётся редуцирующий клапан и редуцирующая пружина. Чаще всего такая неадекватная работа кислородного редуктора возникает из-за деформации редуцирующего клапана вследствие отсутствия или некорректной работы фильтра на входе. Редуцирующую пружину также необходимо проверить на наличие ржавчины и слущивания покрытия.

В зависимости от состояния частей редуцирующего узла кислородного редуктора необходимо заменить вышедший из строя элемент и собрать узел. Его функциональность можно проверить даже без полной сборки самого кислородного редуктора, достаточного вставить пружину, клапан и закрутить седло. Проверка на стопроцентную герметичность можно провести путём обмыливания.

Замечание: Любой ремонт кислородного редуктора необходимо проводить только чистыми руками!

Для дальнейшей проверки работоспособности кислородного редуктора понадобится установить кран с расходной шайбой и выставить максимальное рабочее давление при открытом вентиле выхода. После этого выходной вентиль следует закрыть и проверить насколько изменились показания на манометре низкого давления кислородного редуктора. Если они увеличились в допустимой норме, значит, этот узел работает исправно.

Осталось проверить работу предохранительного клапана. В модели БКО он срабатывает при давлении 1,65 — 2,5 МПа. Для этого на одно отверстие клапаны мы наносим мыльный раствор, второе зажимаем пальцем и повышаем давление в камере низкого давления. Если клапан срабатывает раньше или позже допустимого значения, следует провести его регулировку — просто выкрутить или закрутить, в зависимости от необходимости, пробку клапана обычной плоской отвёрткой на срабатывание при необходимых значениях. Для того чтобы настройка клапана не сбилась он кернится и делается отметка краской.

В результате мы получаем рабочий отрегулированный кислородный редуктор готовый к эксплуатации.

Правила безопасной эксплуатации

Учитывая взрыво- и пожароопасность кислорода, такие изделия согласно нормам ГОСТ 12.2.008-75 должны периодически подвергаться тщательному регламентному обслуживанию. Применительно к кислородным редукторам типа БКО 50-4 и БКО 50-5 правила обслуживания включают в себя:

1. Проверку хода регулирующего винта/маховика от одного крайнего положения в другое: оно должно выполняться плавно, и без заеданий.
2. Присоединительные элементы не должны иметь внешних механических повреждений – трещин, царапин, а также быть очищенными от масел, жиров и загрязнений.
3. Переодическая проверка манометров не должна быть реже одного раза в год. Критерием необходимости в проверке считается повышенная инерционность стрелки прибора.
4. В качестве уплотняющих элементов – прокладок, ниппелей и пр. – не могут использоваться детали, не соответствующие условиям эксплуатации кислородных редукторов.

1. Перед каждым применением проверяется (по манометру) герметичность соединений, утечка кислорода из баллона недопустима.
2. При присоединённом к редуктору баллоне с кислородом запрещается выполнять какую-либо регулировку.
3. Согласно правилам охраны труда между редуктором для кислородного баллона и остальной газосварочной аппаратурой стоит предусматривать монтаж предохранительных устройств, в том числе и для гашения пламени. Это могут быть обратные клапаны, рассчитанные на давление в баллоне, а также предохранительные затворы.

Цена на кислородный редуктор определяется его конструкцией и эксплуатационными возможностями. Для одноступенчатых редукторов цена колеблется в пределах 1800…2000 руб. (БКО 50-4) и 1100…1200 руб. (БКО 50-5). Двухступенчатые устройства (например, БКД-25 или Multi-Stage RG S2 O2 чешского производства) стоят значительно дороже — 11000…12000 руб.

Эксплуатация редуктора.

До присоединения кислородного редуктора необходимо тщательно проверить, нет ли на штуцере и накидной гайке следов масла и т. п. При обнаружении следов жировых веществ редуктор надо промыть в каком- либо растворителе (например, в авиационном бензине).

Далее необходимо проверить исправность резьбы накидной гайки, очистить ее от грязи и пыли, а также проверить наличие и исправность фибровой (для кислородных редукторов) или кожаной (для ацетиленовых редукторов) прокладки, от которой зависит плотность соединения редуктора с вентилем.

После продувания кислородного вентиля баллона или магистрали для удаления из них грязи или стружки, которые могут попасть в редуктор и испортить его клапан, к штуцеру вентиля привертывается и закрепляется ключом накидная гайка кислородного редуктора.

Точно так же необходимо продуть вентиль ацетиленового баллона до присоединения к нему ацетиленового редуктора.

До пуска газа в редуктор его регулирующий винт должен быть вывернут до полного ослабления нажимной пружины, чтобы при открывании вентиля баллона редуктор не мог быть поврежден. Запорный вентиль на редукторе должен быть открыт. К шланговому ниппелю редуктора присоединяют шланг и укрепляют его прочно хомутиками или мягкой проволокой.

Для пуска газа в редуктор необходимо плавно открыть вентиль баллона на пол-оборота маховичка. Если при этом ненормальностей не наблюдается, то вентиль баллона следует открыть до отказа и вращением нажимного регулирующего винта редуктора по часовой стрелке установить по манометру необходимое рабочее давление. Величина рабочего давления кислорода устанавливается при открытом вентиле резака.

Когда же вследствие наличия масла или резкого пуска кислорода произойдет вспышка или сильное нагревание редуктора, необходимо быстро закрыть вентиль баллона, а редуктор снять и отправить в ремонт.

После установления рабочего давления надо проверить, нет ли утечки газа в местах соединений, по резьбе манометров и т. д. Пропуски газа опасны, так как ацетилен и другие горючие газы образуют с воздухом взрывчатые смеси.

После проверки резак зажигают и регулируют пламя.

В процессе работы необходимо следить, чтобы в редукторе не появлялось утечки, замерзания и т. д.

При прекращении работы на 2—3 мин. можно закрыть только вентили на резаке. Если же работа прекращается на 10—15 мин., то помимо вентилей резака закрывают и запорный вентиль редуктора, не изменяя положения регулирующего винта. При перерывах в работе более 10—15 мин. следует дополнительно вывертыванием регулирующего винта ослабить нажимную пружину.

При длительных перерывах и по окончании работы закрывается вентиль баллона или магистрали и полностью выпускается оставшийся в редукторе газ. Затем вращением регулирующего винта против часовой стрелки ослабляется нажимная пружина.

Что еще следует знать при работе с редуктором

Как известно, из школьного курса химии, кислород – это сильнейший окислитель и поэтому работа с ним должны выполняться в строгом соответствии с требованиями правил безопасности и охраны труда. В частности, нельзя допускать контакта кислорода и масел, результатом такого контакта станет взрыв.

Часто газ привозят на рабочие места в баллонах, давление в которых составляет 14,7 МПа. Поэтому при обращении с ними необходимо соблюдать определенные правила безопасности. Кроме того, что баллон нельзя ронять, ударять по нему, хранить от огня и пр. Кислородный редуктор, установленный на нем, должен быть закрыт прочным кожухом.

Устройство и принцип работы углекислотного редуктора

Углекислотный редуктор производит подачу газа под требуемым давлением, а также перекрытие клапана подачи СО2 из баллона при прекращении сварки. Конструкция узла включает в себя:

1. Впускающий клапан.
2. Уплотняющие элементы.
3. Камеру с регулирующей мембраной.
4. Выпускающий клапан.
5. Верхнюю пружину.
6. Управляющую пружину.
7. Присоединительный штуцер.
8. Корпус.
9. Два манометра, которыми контролируется давление двуокиси углерода на входе и выходе.
10. Запорный вентиль.

Обычный однокамерный углекислотный редуктор работает следующим образом. Газ под давлением (которое контролируется манометром) из баллона поступает во входной штуцер. Пройдя в камеру, поток СО2 преодолевает сопротивление пружины, и отжимает её вниз, в результате чего газ поступает в полость камеры. Поскольку площадь её сечения значительно больше, чем площадь проходного сечения штуцера, то давление газа в камере понижается. Это изменение фиксируется вторым манометром.

Предназначение кислородного редуктора

Кислород – это неотъемлемый компонент так называемой газовой сварки или резки металла. К месту выполнения работ его доставляют в баллонах выполненных из стали и окрашенных в голубой цвет.

Баллон кислородный

Для обеспечения подачи кислорода под рабочим давлением используют редукторы. В соответствии с ГОСТ 13861-89 эти устройства маркируются следующим образом – БКО, СКО, РКО. Первая аббревиатура обозначает то, что редуктор используют для установки на кислородные баллоны, одноступенчатый (Д – двухступенчатый). Вторая – это сетевое Изделие, и третья — рамповое.

Выпускают несколько видов этих устройств – БКО 25 и БКО 50. Первый тип обеспечивает подачу кислорода до 25 кубометров в час, второй 50. Предельный параметр рабочего давления первой модели равен 0,8 МПа, у второй 1,25 МПа.

Для присоединения кислородного редукционного устройства применяют накидную гайку.

Редуктор использует в работе следующие принципы:

1. Газ проходит через фильтр и подается в камеру высокого давления. Вращение регулятора передает усилие установленной пружины посредством диска, мембраны и толкателя непосредственно на клапан. Именно он и регулирует поступление кислорода в рабочий объем.
2. Узел, в котором происходит изменение давления, представляет собой отдельную сборочную единицу, состоящая из седла, клапана с пружиной и фильтрационного устройства ЭФ-5. Для повышения безопасности на корпусе устройства вмонтирован клапан, предназначенный для стравливания газа по достижении критического уровня давления в рабочей камере от 16,5 до 25 кгс на квадратный сантиметр.

Манометр кислородного редуктора

В составе кислородного редуктора применяют манометры, один показывает значение давления в баллоне (сети), а на второй его параметр на выходе. В зону сварки кислородную смесь подают через рукав диаметром 6 или более мм. Рукав подсоединяют к штуцеру, на другом конце устанавливают резак или горелку.

Требования к приборам

Несмотря на то что по конструктивным особенностям оборудование очень похоже, к кислородным редукторам предъявляются более высокие эксплуатационные требования. Такая разница заключается в том, что О2 в отличие от СО2 не сжижается. Из-за отсутствия данного эффекта давление в баллоне с кислородом достигает 200 атм, в то время как сжиженный углекислый газ характеризуется максимальным давлением в 70-80 атм. Из-за такой разницы, если установить углекислотный редуктор на баллон с кислородом, будет происходить постепенное разрушение уплотнительной мембраны. По этой причине такая замена не допускается, однако провести замену в обратном порядке, то есть установить кислородный редуктор на баллон с углекислотным газом, можно.

Еще одна значительная разница заключена в способе присоединения. Углекислотные редукторы можно крепить при помощи хомута, а кислородные — только при помощи накидной гайки. Такое требование аргументируется тем, что при утечке СО2 нет опасности взрыва или же возникновения пожара, как при утечке О2

Еще одно небольшое, но важное конструктивное отличие заключается в очистном фильтре, которые имеется в углекислотных редукторах. Фильтр предназначен не только для очистки газа, но и для того чтобы препятствовать стравливанию газа обратно в баллон, где может образоваться поверхностная подушка из газа, который вышел из сжиженного состояния

Редуктор кислородный характеристики и конструктивные особенности

Кроме, ключевых параметров в виде расхода и давления редукторы обладают следующими дополнительными характеристиками:

Редуктор кислородный характеристики

Количество ступеней снижения давления. Производители выпускают устройства с одной или двумя ступенями регулирования. В первой основную роль играет пружина. В моделях с двумя ступенями регулировка осуществляется при помощи промежуточных воздушных камер. Эти изделия гарантируют работу газосварочного рабочего места в условиях когда температура ниже нуля. Кроме того, эти редукторы гарантируют стабильную подачу газа. Но они отличаются сложностью конструкции и соответственно стоимостью.
Все кислородные редукторы присоединяют к источнику газа с помощью накидной гайки. Хомуты и другие крепежные приспособления использовать недопустимо. Это вызвано в первую очередь взрывоопасными свойствами кислорода, требующими качественной герметизации соединения.
Еще один параметр кислородных редуцирующих устройств – это климатическое исполнение

Этот показатель имеет важное значение. Дело в том, что падение давления приводит к росту его объема

Это приводит к переохлаждению редуктора и газа, а это может привести к повреждению устройства.

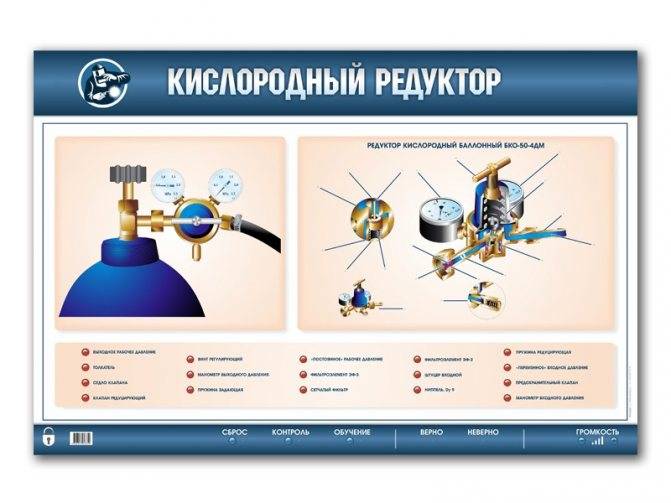

Кислородный редуктор особенности устройства

Двухступенчатый редуктор для кислорода отличается клапаном, изготовленным с высокой точностью и мембраной, собранной из двух слоев материала… Для ее изготовления применяют синтетические каучуки. Это позволяет сохранять работоспособность устройства при температурах ниже 0 и давлении до 200 атм.

Принцип работы газовых редукторов

Принцип действия редуктора определяется его характеристикой. У редукторов прямого действия — падающая характеристика, то есть рабочее давление по мере расхода газа из баллона несколько снижается, у редукторов обратного действия — возрастающая характеристика, то есть с уменьшением давления газа в баллоне рабочее давление повышается.

Редукторы различаются по конструкции, принцип действия и основные детали одинаковы для каждого редуктора.

Редуктор обратного действия (рис. 1 а) работает следующим образом. Сжатый газ из баллона поступает в камеру высокого давления 8 и препятствует открыванию клапана 9. Для подачи газа в горелку или резак необходимо вращать по часовой стрелке регулирующий винт 2, который ввертывается в крышку 1. Винт сжимает нажимную пружину 3, которая в свою очередь выгибает гибкую резиновую мембрану 4 вверх. При этом передаточный диск со штоком сжимает обратную пружину 7, поднимая клапан 9, который открывает отверстие для прохода газа в камеру низкого давления 13. Открыванию клапана препятствует не только давление газа в камере высокого давления, но и пружина 7, имеющая меньшую силу, чем пружина 3. Автоматическое поддержание рабочего давления на заданном уровне происходит следующим образом. Если отбор газа в горелку или резак уменьшится, то давление в камере низкого давления повысится, нажимная пружина З сожмётся и мембрана 4 выправится, а передаточный диск со штоком 5 опустится и редуцирующий клапан 9 под действием пружины 7 прикроет седло клапана 10, уменьшив подачу газа в камеру низкого давления. При увеличении отбора газа процесс будет автоматически повторяться. Давление в камере высокого давления 8 измеряется манометром 6, а в камере низкого давления 13 — манометром 11. Если давление в рабочей камере повысится сверх нормы, то при помощи предохранительного клапана 12 произойдет сброс газа в атмосферу.

Помимо однокамерных редукторов применяют двухкамерные, в которых давление газа понижается постепенно в двух камерах редуцирования, расположенных последовательно одна за другой. Двухкамерные (двухступенчатые) редукторы обеспечивают более постоянное рабочее давление и менее склонны к замерзанию, однако они сложнее по конструкции, поэтому двухкамерные (двухступенчатые) редукторы используют тогда, когда необходимо поддерживать рабочее давление с повышенной точностью.

Редукторы прямого действия. В редукторах прямого действия (рис. 1, б) газ через штуцер 3, попадая в камеру высокого давления 6 и действуя на клапан 7, стремится открыть его (а в редукторах обратного действия — закрыть его). Редуцирующий клапан 7 прижимается к седлу запорной пружиной 5 и преграждает доступ газа высокого давления. Мембрана 1 стремится отвести редуцирующий клапан 7 от седла и открыть доступ газа высокого давления в камеру низкого (рабочего) давления 10. В свою очередь мембрана 1 находится под действием двух взаимно противоположных сил. С наружной стороны на мембрану 1 через нажимной винт 12 действует нажимная пружина 11, которая стремится открыть редуцирующий клапан 7, а с внутренней стороны камеры редуктора на мембрану давит редуцированный газ низкого давления, противодействующий нажимной пружине 11. При уменьшении давления в рабочей камере нажимная пружина 11 распрямляется, и клапан уходит от седла, при этом происходит увеличение притока газа в редуктор. При возрастании давления в рабочей камере 10 нажимная пружина 11 сжимается, клапан подходит ближе к седлу и поступление газа в редуктор уменьшается. Рабочее давление определяется натяжением нажимной пружины 11, которое изменяется регулировочным винтом 12. При вывертывании регулировочного винта 12 и ослаблении нажимной пружины 11 снижается рабочее давление и, наоборот, при ввертывании регулировочного винта сжимается нажимная пружина 11 и происходит повышение рабочего давления газа. Для контроля за давлением на камере высокого давления установлен манометр 4, а на рабочей камере — манометр 9 и предохранительный клапан 8.

В практике наибольшее распространение получили редукторы обратного действия как более удобные и безопасные в эксплуатации.
