4.Пневмоподготовка воздуха
Для работы пневмогидравлических заклепочников необходим чистый, сухой воздух с давлением от 5.0 – 6.9 атмосфер. Для гаечного пневмогидравлического заклепочника так же необходима лубрикация подаваемого воздуха небольшим количеством соответствующего масла. Точные данные по давлению воздуха и типу и количеству гидравлического масла приведены в инструкции к заклепочнику.
Чистый, сухой воздух – необходима установка фильтра.
Фильтр убирает мелкие абразивные частицы из воздуха, под воздействием которых изнашиваются резиновые уплотнители и зеркальные поверхности цилиндра. Это приводит к течи масла и выходу заклепочника из строя.
Фильтр убирает влагу из сжатого воздуха, которая приводит к коррозии механизма и порче гидравлического масла.
Ограничение давление – необходима установка редуктора или фильтра с редуктором.
Превышение рабочего давления приводит к выдавливанию резиновых уплотнительных колец, течи масла и поломке заклепочника.
Смазка воздуха – необходима установка лубрикатора или блока фильтр + редкутор + лубрикатор. Смазка воздуха требуется только заклёпочнику для заклепок гаек.
Воздух с маслом из лубрикатора может подаваться на расстояние не более 5 метров, поэтому длина шланга должна быть не более 5 метров от точки подключения лубрикатора.
Пользуйтесь заклепочниками POP c удовольствием и помните: качественный результат можно достигнуть только качественным инструментом!
Смазка пневмоинструмента Лубрикатор
Стоит полностью соблюдать данное указание.
Обнаружение в свое время гарантийного ремонта, что гайковерт работал без смазки, будет основанием утраты гарантии.
- После сборки всех частей (парагаф 3) установите на шпиндель ударную головку нужного размера.
- Гайковерт запускается после подключения его к сети воздуха повышенного давления, методом нажатия на рычаг (поз.38),
- В свое время работы гайковерт нужно уверенно и прочно держать на ладони, оказывая нажим направленный в сторону скручиваемых поверхностей, нажим осуществляется в рамках 150 — 200 ньютон (сопостовимо с той целью как взрослый человек облокотился на стол). Не оказывайте чрезмерное усилие прижима — это не приводит к повышению производительности.
- Лучший момент затяжки достигается через 5-7 секунд после касания гайки сворачиваемых поверхностей. Не держите длительно гайковерт в нагруженном состоянии, это приводит к досрочному износу ударного механизма.
- Будьте внимательны – остерегайтесь реактивного эффекта.
- Действенная и производительная работа гайковерта просит сноровки оператора.
- Не допускайте «холостой» работы гайковерта это приводит к износу. Не направляйте гайковерт с установленным туда рабочим инвентарем только на себя и окружающих людей. Не допускайте лишнего перегрева зоны ударного механизма инструмента.
- Не работайте гайковертом как молотком.
В конце работы отключите сжатый воздух, отсоедините рукав от гайковерта и заткните отверстие подачи воздуха повышенного давления пробкой, чтоб грязюка не попадала в гайковерт.
6. ОСМОТРЫ И РЕМОНТЫ
ВНИМАНИЕ: Нашему клиенту остается осмотры и ремонты проводить только после отключения устройства от сети воздуха повышенного давления
Что из себя представляет пневматический инструмент?
Пневматический инструмент подразумевает различного вида шуруповерты, шлифовальные машинки, пневмодрели, зубила, клепальные молотки и другие предметы, призванные увеличить производительность труда с наименьшими затратами физической силы.
Для эффективной работы пневматический инструмент нуждается в уходе и, самое главное, в качественной смазке. В силу ряда преимуществ пневмоинструмент конкурирует с энергоинструментом.
К основным особенностям пневмоинструмента относится его безопасность, низкий уровень шума и вибрации. Он прост и неприхотлив в эксплуатации, работает в широком диапазоне температур, в различных условиях.
Иными словами, пневмоинструмент обеспечивает высокую производительность труда при низкой утомляемости персонала.
Однако, для длительной и продуктивной эксплуатации пневмоинструмента необходимо соблюдать технические требования, в которых указан режим смазки и рекомендованные смазочные материалы.
Критерии выбора
Подбирая устройство, необходимо руководствоваться прежде всего тем, для каких работ требуется оборудование, каков их объем. Покупка оборудования должна быть, кроме всего прочего, еще и экономически оправданной.
Ключевыми служат следующие параметры:
- Пропускная способность лубрикатора. Она должна быть не меньше, чем рабочий расход у подключаемого потребителя. Лучше предусмотреть 10-20% запас для пиковых нагрузок. Использование устройства с меньшей пропускной способностью приведет к падению эффективности работы потребителя и ухудшению условий смазки.
- Рабочее давление. Разумеется, нельзя ставить прибор, рассчитанный на меньшее давление, чем потребляет нагрузка. Такой сосуд просто выйдет из строя. Слишком большой запас по давлению не улучшит условий работы оборудования, а приведет к неоправданному удорожанию планируемой покупки.
- Примененные материалы. Сосуды, особенно рассчитанные на высокое давление, лучше выбирать металлические. Причем не любые китайские, а только высококачественные сплавы, производимые мировыми брендами. Последствия разрыва корпуса обойдутся существенно дороже.
- Присоединительные размеры. Размеры и тип резьбы должны соответствовать потребителю. Применение переходников в этом случае крайне нежелательно. Многие производители прямо указывают на недопустимость такого подхода
Если у вас нет достаточного навыка в обращении с пневмоинструментом и организации воздушных линий, лучше привлечь для консультации опытного эксперта.
Обязательно нужно установить сепаратор водяных паров ДО лубрикатора или распределительного узла. Попадание влаги в устройство существенно снизит эффективность его работы. Снизится и качество смазки пневмоинструмента и его производительность. Продолжительная работы в таком режиме приведет к поломке и дорогостоящему ремонту.
В ходе работы следует систематически проверять уровень масла в резервуаре и своевременно пополнять его. Делать это лучше до начала работы, чтобы не пришлось прерываться в разгар рабочего дня.
5 правил использования пневмогайковерта.
05.05.2014 | Полезная информация
на заметку профессионалам
Правил много, а когда правил много, многие их них забываются.
Мы выбрали 5 на наш профессиональный взгляд, самых важных правил, которые позволят увеличить ресурс пневмогайковерта и предотвратить его поломку в 80 % случаев.
Правило № 1. Давление.
Давление должно быть отрегулировано на 6 Атм. (или по паспорту). Пониженное давление – понизит мощность инструмента, повышенное давление – повысит мощность и в разы! ускорит износ.
Правило №2. Смазка.
Ежедневно, перед работой и после, добавляйте в пневмоинструмент 7-8 капель масла. Масло добавляете во входящий воздушный патрубок. После, к патрубку присоединяете воздушный шланг, и даете инструменту поработать на холостом ходу 20-30 секунд.
В идеальном случае, к пневмоинструменту подключается масленка (капельница), и регулируется на подачу масла в 2-3 капли в минуту.
Правило №3. Еще раз смазка.
Один раз в месяц, проверяйте и добавляйте консистентную смазку во внутренние подшипники и муфты.
Правило №4. Правило 5 секунд.
Если болт-гайка не демонтируются (не проворачивается) в течение 5-7 секунд, то следует остановить работу пневмоинструмента.
Нанести на соединение «болт-гайка» средство для растворения и удаления закисших соединений либо использовать более мощный пневмогайковерт.
Правило №5. Человеческий фактор.
Каждый пневмоинструмент должен быть закреплен за работником, который будет нести материальную ответственность за преждевременный выход пневмоинструмента из строя.
Вот 5 правил, которые легко запомнить и которые сохранят Ваш пневмогайковёрт в рабочем состояние долгое время.
| Оценка материала: | Средняя оценка: | Всего голосов: |
ДРУГИЕ СТАТЬИ И МАТЕРИАЛЫ БИБЛИОТЕКИ
01.02.2021 завод пильных дисков TCT
06.06.2021 Самая полезная инфа про пильные диски
03.01.2020 не только слова, но и формулы
04.10.2020 правильное использование ПЗУ
26.08.2019 инструкция к применению
Новые товары
ИНВЕРТОР BEST MINI 160
Цена: 7 775.00 руб
220 вольт – 220 volt
Пильные диски по алюминию
Цена: 454.00 руб
Оптимист – Optimist
Поршневой компрессор Garage PK24.F185/1.1
Цена: 2 756.00 руб
ФОТООБЪЯВЛЕНИЯ
концевые твердосплавные фрезы ТОТЕМ (Индия) все типы и размеры
сварочный полуавтомат трансформаторный на 200А / 250А специальные цены ТМ BESTWELD
Увеличенный ресурс использования
Весь ассортимент электроинструмента ТМ Makita оптом в компании TradeTools по лучшим ценам
строительный инструмент http://www.universetools.ru/
сверла по металлу ПрофОснастка максимальный ресурс для профессионалов (HSS титан кобальт)
www.pnevmomagazin.ru
пильные диски по алюминию, стали и мультиматериалам все размеры www.profosnastka.ru
Что такое лубрикатор
Лубрикатор, или маслораспылитель, — это приспособление для создания взвеси масляных капель в сжатом воздухе, подаваемом для привода пневмоинструмента.
Далеко не всем потребителям сжатого воздуха необходимо подавать масловоздушную смесь по шлангу. Она приведет их в негодность или помешает нормальному функционированию. Для них, наоборот, необходимо пропускать воздушный поток через маслоотделитель, поглощающий капельки масла, попавшие в него в цилиндрах поршневого компрессора. Это такие потребители, как:
- краскопульты и другие установки для распыления жидкостей и нанесения покрытий на поверхности;
- пескоструйные установки;
- приспособления для накачивания колес и других емкостей;
- сопла для очистки поверхностей и продувки полостей деталей.
А вот для пневматических гайковертов, молотков, ножниц, шаберов- всех потребителей, содержащих подвижные детали и преобразующими энергию сжатого воздуха в механическую энергию вращения или возвратно-поступательного движения.
Полноценная смазка позволяет снизить трение между этими движущимися деталями, а также их износ. Отсутствие собственного масляного резервуара смазочной системы как таковой позволяет снизить вес, габариты и стоимость пневмоинструмента.
На сегодняшнем рынке пневмоооборудования представлено большое число моделей лубрикаторов, как автономных, крепящихся на шланг рядом с инструментом- потребителем, так и централизованных, закрепляемых на стене рядом с компрессором или распределительным узлом воздушной линии. Устройства позволяют управлять степенью насыщения масловоздушной смеси, подбирая оптимальный состав для каждого потребителя.
В ходе работы важно следить за уровнем и качеством масла в заправочном баке лубрикатора. Использование некачественного, несоответствующего условиям производителя оборудования или загрязненного масла может ускорить износ снабжаемого от станции инструмента или даже вывести его из строя
Ремонт пневматического инструмента, несмотря на кажущуюся простоту его устройства, требует наличия высококвалифицированных специалистов и специального оборудования
Самостоятельный ремонт без наличия опыта и приспособлений может окончательно вывести инструмент из строя
Ремонт пневматического инструмента, несмотря на кажущуюся простоту его устройства, требует наличия высококвалифицированных специалистов и специального оборудования. Самостоятельный ремонт без наличия опыта и приспособлений может окончательно вывести инструмент из строя.
Зачем нужен лубрикатор?
Сжатый воздух используется для работы пневмо инструмента , который применяется во многих производственных и ремонтных сферах. Но воздух, выходящий из компрессорного оборудования, не готов к использованию без надлежащей подготовки. Находящийся в сжатом воздухе конденсат, масло и другие загрязнители могут нанести инструменту весомый ущерб, значительно сократив срок его службы. Поэтому воздух перед подачей в инструмент необходимо очистить и добавить смазку, установив в пневмолинию влагоотделитель и лубрикатор или модульную группу, которая обеспечивает комплексную подготовку.
Более подробно о подготовке сжатого воздуха рассказано в отдельной статье.
В большинстве пневоинструментов , например, в пневмогайковертах, пневмотрещотках, пневмозубилах, пневмошуруповертах и так далее, сжатый воздух используется для запуска привода(двигателя). Поэтому, кроме очистки воздуха, в воздушный поток должно поступать специальное масло, которое обеспечивает смазку трущихся внутренних механизмов.
Как и с какой периодичностью производить смазку пневмоинструмента?
Однако есть и другой способ – установить на прибор мини-лубрикатор или блок подготовки воздуха. Для пневмоинструмента рекомендуется использовать специальное масло со специальными присадками, т.к. любые другие индустриальные масла отрицательно влияют на резиновые детали инструмента.
Кроме маслораспылителей есть и другие системы для смазки масляным туманом сжатого воздуха. Полученный таким образом масляный туман имеет высокую степень гомогенности при размере частиц 0,3-2 мкм. Это в значительной мере сокращает потребление масла, а так же снабжает смазанным воздухом устройства, находящиеся на расстоянии до 500 м.
Масло Mobil Almo – минеральное высокоочищенное масло, созданное на базе парафина, в своем составе имеет эмульгаторы, противоизносные, адгезионные и антикоррозионные добавки. Продукт создан для предохранения от старения и коррозии в перфораторах и других пневматических инструментах.
Соответствует всем тестам и спецификациям, разработанным для масел, использующих в горнодобывающей промышленности в тяжелых условиях. Оно одобрены Ingersoll Rand Company, Joy Manufacturing Company и другими компаниями.
При работе с любым пневматическим оборудованием необходимо следить за тем, чтобы в систему подавался очищенный воздух, который обогащён масляными частицами. С первой задачей справляется фильтр, а вот для второй необходим лубрикатор для пневмоинструмента. С помощью этого приспособления воздушный поток разбавляется маслом в процессе распыления, и это позволяет намного продлить срок службы всего оборудования и уменьшить показатели износа
Особенно важно это для тех, кто вынужден регулярно прибегать к использованию пневматических устройств (сотрудники мастерских, СТО, рабочие строительные бригады и пр.)
Современные лубрикаторы имеют автономную конструкцию, их система позволяет откалибровать подачу смазочных материалов в процессе работы; таким образом, пневмоинструмент получает требуемое количество жидкости. В ходе работы можно контролировать уровень масла в ёмкости для заправки
При эксплуатации важно применять те виды расходных материалов, которые рекомендует производитель: использование некачественного или просто неподходящего масла приводит к сбоям работы не только оборудования, но и самого лубрикатора

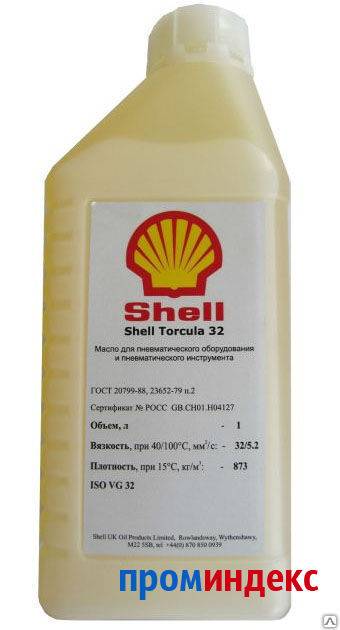

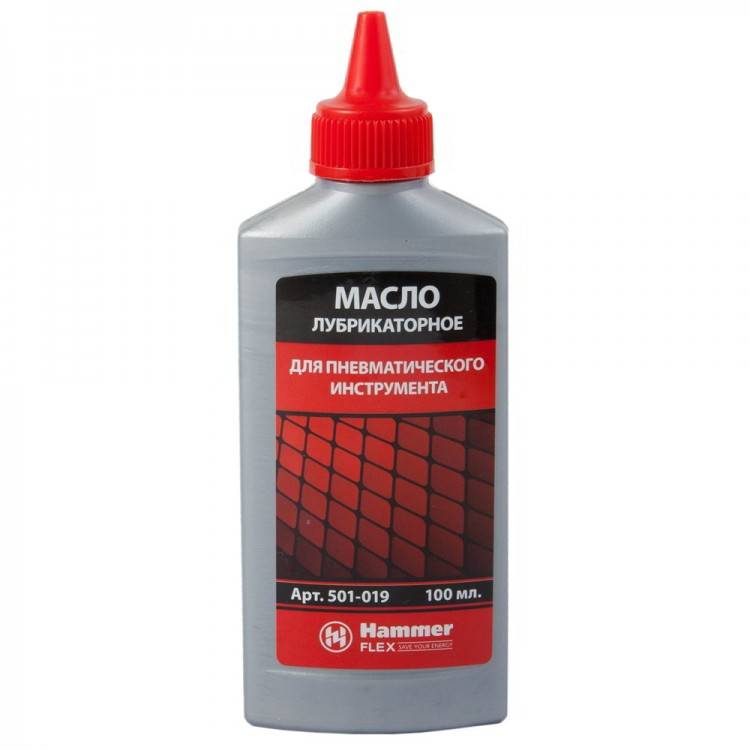

Какое масло лить в лубрикатор
Внутрь девайса заливается чистая смазка без посторонних присадок или механических включений. Некоторые модели для очистки жидкости оборудованы дополнительными фильтрами. Такой подход необходим ввиду конструктивных особенностей: сопло носика, как правило, не более 1 мм диаметром, что позволяет мельчайшим частицам легко закупорить отверстие.
Подбирается лубрикант исходя из заводских рекомендаций. В 90% случаев точные маркировки жидкостей можно найти на страницах руководства пользователя.
Смазка для пневмоинструмента FILL INN
Самыми популярными производителями лубрикаторных масел для пневмоинструмента являются такие бренды:
Представленный список жидкостей не является эталоном. Лубрикаторное масло для пневмоинструмента подбирается исходя из личных предпочтений пользователя и заводских рекомендаций
При этом необходимо обратить внимание на вязкость, физические характеристики и биоразлагаемость формулы
Какое масло лить в лубрикатор. Масло для пневмосистемы (пневмоинструмента). Осмотры и ремонты
Для промышленной пневматики Camozzi лубрикация не является обязательной, т.к. при изготовлении закладывается консистентная смазка, рассчитанная на весь срок службы изделия. Но если Вы не используете фильтры масло-влагоотделители, то эта самзка со временем вымывается влагой находящейся в воздухе. В случае, если в систему уже подается дополнительная смазка (лубрикация) , то ее подачу нельзя прекращать, т.к. эта смазка тоже вымывает консистентную смазку. Максимальное количество подачи масла — 1 капля в минуту для машин со средним быстродействием. Рекомендуемая вязкость масла — 32 cSt при 40 град. Цельсия.
Применение маслораспылителей (лубрикаторов) необходимо в случаях, когда механизмы используются в экстремальных условиях с высокой частотой срабатывания — более 40 раз в минуту, или с высокой скоростью перемещения — более 1 м/с.
Пневмоинструмент.
Каждый инструмент на каждом воздуховоде должен оснащаться блоком подготовки воздуха, который состоит из масловлагоотделителя, регулятора давления, маслораспылителя (лубрикатора). Установка должна осуществляться как можно ближе к инструменту (до 5 метров) и выше его по вертикали. В случае отсутвия блока подготовки воздуха, смазка может непосредственно заливаться в отверстие для смазки на инструменте, не реже чем каждые пол часа работы. Для смазки пневмоинструмента необходимо использовать пневматическое масло с вязкостью ISO VG 32 или VG 40.
Влага в воздухе губительна для трущихся механизмов в инструменте, она вымывает смазку и вызывает коррозию металлических деталей.
Использовать компрессорное, моторное, трансмиссионное масло строго запрещается.
На складах нашей организации всегда в наличии масло для пневмосистемы и масло для пневмоинструмента.
Маслораспылители (лубрикаторы) поставляются с присоединительными размерами в пределах М5 — G1″.
Рабочая среда — воздух; конструкция — двухкамерная с распылителем и регулятором; материалы — алюминий, технополимер, NBR; рекомендуемое масло — Турбинное №1 (ISO Vg32).
Обычно, пневмоаппаратура используется без маслораспылителя (лубрикатора), так как в неё закладывается консистентная смазка, рассчитанная на весть срок службы. Если приводы используются в экстремальных условиях, например, высокая частота (до 40 и более раз в минуту) срабатывания и скорость перемещения (1 м/сек и более) или есть необходимости высокой плавности перемещения, необходимо применять воздух с распыленным маслом. Наша компания предлагает маслораспылители с однократным распылением масла, которые обеспечивают получение частиц масла от 0,01 до 0,003 мм.
Цена устройства
Стоимость зависит от нескольких факторов:
- Материал изготовления (сталь, железо, латунь и пр.).
- Объём ёмкости, куда заливается масло для дальнейшего распределения.
- Тип установки.
- Число точек, которые может смазывать устройство единовременно.
- Пропускная способность и максимальное давление.
- Производитель (отечественные устройства обходятся на 10-20% дешевле зарубежных аналогов).
Пневмолиния в автосервисе или СТО обеспечивает доставку воздуха от компрессора к потребителям, выступая в роли “кровеносной системы” пневмоинструмента. Еще одна важная ее функция заключается в подготовке воздуха для работы инструмента. В этом материале разберемся в устройстве пневмолинии и подберем модули подготовки воздуха для беспроблемной работы инструмента.
Устройство пневмолинии
Для подключения конечного оборудования потребуются следующие компоненты:
- Шланги и сматывающиеся катушки;
- Разветвители, соединители и быстросъемные разъемы для коммутации линии и подключения гайковертов с шиномонтажными стендами;
- Оборудование для подготовки воздуха , куда входят смазывающие модули (лубрикаторы), воздушные фильтры и регуляторы давления.
Шланги прямо влияют на надежность линии и правильное функционирование инструмента
Для того, чтобы те же гайковерты работали в соответствии с паспортными показателями, важно выполнить следующие условия:. 1
Выбран шланг с подходящим рабочим давлением и внутренним диаметром. Высокопроизводительный инструмент может предъявлять более жесткие требования к прочности и пропускной способности шланга;
1. Выбран шланг с подходящим рабочим давлением и внутренним диаметром. Высокопроизводительный инструмент может предъявлять более жесткие требования к прочности и пропускной способности шланга;
2. При монтаже пневмолинии соблюден баланс длины шлангов и числа разветвителей. Чем больше планируется ответвлений, тем внимательнее необходимо подбирать сечение раздаточных шлангов и учитывать производительность компрессора;
3. Использованы подходящие по сечению разветвители и быстросъемные разъемы (БРС).
Преимущества лубрикаторов
Использование таких механизмов является обязательным требованием для рациональной и эффективной работы пневмоинструмента. Применение лубрикаторов имеет множество достоинств:
- Смазка в виде масла подаётся в конструкцию автоматически, что значительно уменьшает затраты сил и времени на обслуживание инструмента.
- Подача масла существенно снижает процент износа: смазочные материалы уменьшают трение основных элементов оборудования и делают производительность намного выше.
- Лубрикатор для пневмоинструмента позволяет серьёзно снизить риск незапланированных простоев, которые могут происходить по причине поломки оборудования.
- Современные устройства отличаются компактностью и могут быть установлены в самых труднодоступных местах, при этом угол установки также варьируется.
- Применение многоточечных лубрикаторов даёт возможность смазывать до 8 точек одновременно.
Средний сегмент (от 3000 до 8000 руб.)
Fubag IW720(100193)
Плюсы
- Большое количество головок в комплектации
- Качественный пластик
- Высокий крутящий момент 720 Нм
Минусы
- Тяжелый
- Нет регулировки момента затяжки
От 4 820 ₽
Один из лучших пневмогайковертов для домашнего гаража. Достаточно мощный, справляется с любыми болтами и гайками. У последних при этом не срываются головки. Есть кейс, рапид-штуцер и маслораспылитель. В наборе много головок – от 9 до 27 мм. Если подобрать подходящий компрессор, можно использовать в промышленных целях. Слегка тяжелый – вес почти 3 кг.
Eco AIW-600
Плюсы
- Много насадок
- Удобный кейс
- Прочный корпус
Минусы
Небольшой крутящий момент
От 5 760 ₽
Ударный пневмогайковерт Eco AIW-600 с типом патрона – наружный четырехгранник. Хороший выбор для любого гаража или маленькой автомастерской – в комплекте есть кейс, который легко переносить. В него помещается весь набор из головок, масленка, штуцер, удлинитель. Крутящий момент средний – 569 Нм, но справляется с большинством гаек. Корпус из металла выдерживает падение даже на бетон.
Wester PSS-10
Плюсы
- Небольшой размер
- Удобная ручка с резиновой поверхностью
- Есть сетчатый фильтр
- Низкий уровень вибрации
Минусы
Слабая комплектация
От 5 288 ₽
Компактный гайковерт Wester PSS-10 в виде пистолета с рифленой прорезиненной ручкой. Удобно откручивать гайки даже в самых труднодоступных местах, при этом рука не устает. Есть трехпозиционная регулировка момента затяжки. Почти не шумит и не вибрирует. В целом, этот пневмогайковерт – удачное решение для небольшой автомастерской.
Уход и смазка нейлера
Как и любой профессиональный пневмоинструмент, монтажный пистолет изготавливается с учётом высокой функциональной нагрузки. Так как данное оборудование достаточно надёжно, то, в принципе, весь уход заключается в соблюдении общепринятых мер и норм эксплуатации и чистки.
Они достаточно просты и заключаются в удалении загрязнений, периодически накапливающихся на рабочих деталях, и аккуратном обращении. Инструмент нельзя бросать. Нужно следить, чтобы в него не попадала вода. Одним словом, нужно избегать механических деформаций и повреждений.
Всё сказанное выше можно отнести к любым приборам. Что касается пневматического гвоздезабивателя, то здесь необходимо добавить ещё то, что данный тип инструмента нужно смазывать. Делается это согласно инструкции производителя. Чаще всего данная процедура заключается в закапывании нескольких (2-3) капель масла в соединительный фитинг перед началом работы. Эту манипуляцию нужно повторить в середине рабочего дня, если инструмент активно используется.
Если предстоит длительный перерыв в работе, в нейлер рекомендуется капнуть те же 3 капли и сделать несколько выстрелов для равномерного распределения масла. Это предохранит внутреннюю поверхность от коррозии.
Преимущества лубрикаторов
Использование таких механизмов является обязательным требованием для рациональной и эффективной работы пневмоинструмента. Применение лубрикаторов имеет множество достоинств:
- Смазка в виде масла подаётся в конструкцию автоматически, что значительно уменьшает затраты сил и времени на обслуживание инструмента.
- Подача масла существенно снижает процент износа: смазочные материалы уменьшают трение основных элементов оборудования и делают производительность намного выше.
- Лубрикатор для пневмоинструмента позволяет серьёзно снизить риск незапланированных простоев, которые могут происходить по причине поломки оборудования.
- Современные устройства отличаются компактностью и могут быть установлены в самых труднодоступных местах, при этом угол установки также варьируется.
- Применение многоточечных лубрикаторов даёт возможность смазывать до 8 точек одновременно.
