Как заряжать шуруповерт от автомобиля

Проверка состояния аккумулятора мультиметром

При появлении неисправности не обязательно выбрасывать АКБ или сразу нести ее в ремонт. Устранить неисправность можно самому при помощи мультиметра и базовых знаний электротехники. Для этого понадобится:

Плоскогубцы;
Ножик;
Паяльник;
Отвертка.

Сначала проверяется ЗУ. Алгоритм действий следующий:

Включаем устройство;
Установить переключатель на постоянное напряжение;
Щупы присоединяются к гнездам мультиметра и присоединяют их к контактам + и – ЗУ;
Затем смотрят на экран прибора, а показания сравниваются с указанными в инструкции к прибору.
Если показатели отличаются от заявленных, то такой прибор необходимо ремонтировать, а лучше купить новый.

Для проверки АКБ шуруповерта необходимо выполнить следующие действия:

Полная зарядка АКБ;
С помощью мультиметра проверить напряжение АКБ;
Если показатели отличаются, то АКБ разбирается и проверяется напряжение на каждом элементе;
Если поврежденные батареи отсутствуют, то напряжение проверяется на каждой батарее в отдельности;
К каждой батареи поочередно подключается нагрузка, например лампочка;
Та батарея, на которой показатели сильно падают и будет неисправной.

Для никелевых батарей перед проверкой необходима полная разрядка из-за эффекта памяти.

Можно ли автомобильной зарядкой заряжать шуруповерт когда нет под рукой его штатной зарядки

Если случилось, так что срочно понадобился шуруповерт, а его батарея разряжена и поблизости нигде нет подходящего к нему зарядного устройства, то можно зарядить аккумулятор шуруповертаавтомобильной зарядкой для этого нужно проделать следующие манипуляции:

отсоединить разряженную батарею от рукоятки шуруповерта;
определить емкость и рабочее напряжение АКБ, эти данные, как правило, написаны на корпусе источника питания;
настроить подачу тока в автомобильном ЗУ согласно электротехнических параметров аккумуляторной батареи шуруповерта;
подключить автомобильное зарядное устройство не нарушая полярность к клеммам АКБшуруповерта и заряжать ее примерно в течение 30 минут под личным неусыпным присмотром.

Следует учесть, что такую процедуру можно провести 1, максимум 2 раза. Если делать так чаще, то вопрос можно ли заряжать аккумулятор шуруповерта автомобильной зарядкой отпадет сам собой, так как нечего будет уже подзаряжать потому, как его АКБ просто на просто выйдет из строя по причине некорректной эксплуатации. Но самым оптимальным вариантом при утере или поломке штатного ЗУ, купить новое совместимое зарядное устройство для шуруповерта на MegaBattery.ru по приемлемой цене и с гарантией в 1 год. Тогда вопрос можно ли зарядить аккумулятор шуруповерта автомобильной зарядкой будет уже не актуален, а его АКБ избежит экстремальных нагрузок и хорошо послужит еще долгое время без неожиданных сбоев и поломок.

Шуруповерт удобен своей вездесущностью — независимость от ограничивающих проводов дает возможность пробираться в труднодосягаемые участки. Набор из двух модул.

Универсальность и автономность шуруповерта обуславливают его популярность среди профессиональных отделочников и домашних мастеров. Однако в автономности этого.

В последнее время шуруповерт становится незаменимым устройством для ремонта съемных конструкций и помогает быстро справиться с небольшими ремонтными работами. Учитывая, что это нестационарное устройство, работающему часто приходится сталкиваться с проблемой быстрой разрядки. Материал данной статьи познакомит читателя со способами заряда аккумулятора без родного стационарного зарядного устройства.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

Аккумуляторная батарея.
Регулятор оборотов.
Кнопка включения.
Электродвигатель.
Редуктор.
Патрон.

Мнение эксперта Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем

Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

светодиодный драйвер;
электронный трансформатор для питания галогенных ламп низкого напряжения;
зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром

Подключаем шуруповерт к автомобильному аккумулятору

Дрели и шуруповёрты одни из самых необходимых инструментов для ремонтных работ. Они используются для просверливания отверстий, закрутки и раскрутки шурупов, саморезов, болтов.

Данные инструменты работают за счет электродвигателя, который работает за счет энергии электрической сети либо аккумулятора.

Ни для кого не секрет, что шуруповерты, работающие за счет электрической сети не всегда удобны в работе, ведь зачастую приходится использовать их в удалении от розеток.

Но и у аккумуляторного варианта инструмента есть свои недостатки. У большинства из недорогих шуруповертов (согласитесь, нет нужды покупать дорогой инструмент для нечастого использования) аккумуляторы быстро становятся непригодными к работе, а порой им просто не хватает мощности. Не переживайте! Прочитав данную статью, Вы узнаете, как подключить Ваш шуруповерт к автомобильному аккумулятору. Вам нужно только внести небольшие изменения в шуруповерт.

Вам понадобятся:

шуруповерт
длинная крестовая отвертка
напильник;
провода для прикуривания (примерно 2 метра);
кусачки;
острый нож;
паяльник;
припой;
изолента.

Этап первый.

Для начала разберите Ваш инструмент при помощи отвертки.

Этап второй.

Удалите верхнюю часть корпуса и отложите (пока она Вам не пригодится). А вторую часть положите перед собой.

Внимательно изучите устройство шуруповерта. В рукоятке Вы найдете два электрода, помеченных буквами B+ (положительный) и B- (отрицательный).

Аккумулятор нужно убрать.

Запомните или сфотографируйте места внутренних частей инструмента (иначе в итоге соберете не шуруповерт, а утюг)

Этап третий.

Симметрично отрежьте напильником нижнюю часть корпуса. В Вашем новом шуруповерте она не пригодится. Хотя здесь все зависит только от Вашего вкуса, эта часть Вам не понадобится, но если Вы ее оставите – ничего страшного не будет.

Этап 4.

Для подключения инструмента к аккумулятору возьмите автомобильные провода для прикуривания с малым сечением. Длина должна быть примерно 2 метра. Отрежьте «крокодильчики» кусачками, зачистите освободившиеся концы.

Этап 5.

Далее провода следует подключить к клеммам электродов . В случае как на фото нужно было толькопродеть провода в зажимы и закрепить обычной изолентой. Но, скорее всего, вам понадобится навыки пайки. Это, пожалуй, самый трудный шаг наших модификаций.

!!! Обязательно соблюдайте полярность!!! Смотрите на соответствие зарядов электродов и проводов.

Этап 6.

Обмотайте соединения изолентой. Следите за тем, чтобы металлические части не были видны. И электроды не соприкасались друг с другом. Теперь смело собирайте шуруповерт обратно. Разместите внутренние части в корпус, провода с зажимами выведите наружу. Сложите две половины инструмента вместе и закрутите винтами. Часть, которую Вы отпилили в шаге номер 3, заклейте изолентой, закрепив тем самым получившуюся конструкцию.

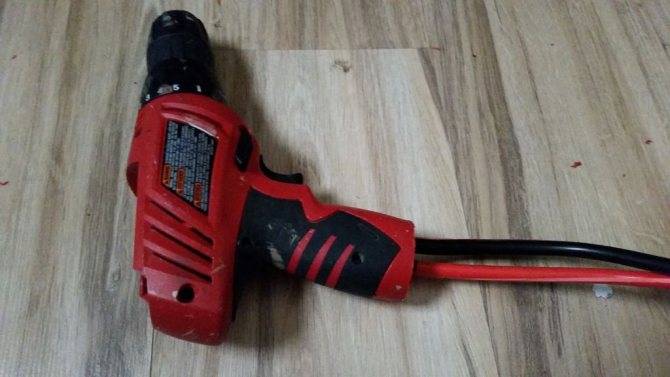

Как результат Вы получите прекрасный шуруповерт, который будет служить Вам намного дольше эффективней, чем тот, который был у Вас до модификации.

Приятным дополнением будет то, что теперь Вы сможете использовать Ваш инструмент в дороге или в местах, где раньше нельзя было зарядить батарею инструмента.

Какие меры предосторожности есть в таком способе зарядки

В процессе подзарядки не стоит сильно нагружать сеть. В противном случае могут вылететь пробки, особенно, если проводка в квартире или гараже старая. Когда напряжение выше требуемого, рекомендуется подсоединить к ЗУ одну или несколько лампочек. Они будут принимать на себя часть энергии, что позволит уберечься от перегрузки.

Важно соблюдать полярность, если перепутать плюс и минус, один из приборов сгорит. Когда наберется стартовая емкость, появится возможность завести мотор, а уже в поездке аккумулятор подзарядится от генератора

Но лучше не заряжать его, пока он подключен к бортовой системе клеммами. Иначе есть вероятность повреждения систем авто.

Зарядка шуруповёрта без зарядного

Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.

А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.

Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.

https://youtube.com/watch?v=PFKHKkEnTFM

Отсутствие или полная поломка ЗУ шуруповерта стопорит все запланированные работы. Но, применив смекалку, некоторые доступные инструменты, возникший вопрос о том, как заряжать аккумулятор шуруповерта без зарядного устройства, вполне можно с успехом решить. Существует несколько способов разрешения этой проблемы.

Подбор зарядного блока, подходящего по характеристикам.

На аккумуляторе, либо самом шуруповерте указаны параметры: величина напряжения (вольт), вместительность батареи (ампер/час). Такую же размерность тока, идентичную мощность должно выдавать ЗУ. Зарядный модуль от какого-либо другого аппарата, имеющее тождественные показатели, может зарядить АКБ шуруповерта: нужно оголить провода, подключить разъемы батареи посредством зажимов типа “крокодил”.

Применение универсального ЗУ

Для приобретения имеются универсальные заряжающие блоки, выходные параметры которых регулируются по потребностям пользователя, индивидуальным особенностям типа аппарата, которое необходимо зарядить. Комплектация их включает переходник на самые популярные разъемы, зажимы-крокодилы, подойдут такие гаджеты ко многим типам аппаратов, инструментов.

Использование зарядного модуля для автомобильного аккумулятора.

Такой аппарат способен повредить батарею шуруповерта, т.к. его выходные характеристики иные, поэтому процесс зарядки может быть осуществлен только после их нивелировки. Наиболее безопасно использование автомобильной зарядки, оборудованной системой регулировки уровня напряжения, вольтажа. Если таковая присутствует, рекомендуется выставлять следующие параметры: при мощности аккумулятора 1,3 ампер/час, величину тока устанавливают на уровень 650 – 130 мА, то есть величину тока 0,5 – 0,1 части от общего объема мощности батареи.

Изготовление самодельного заряжающего блока

Возможно сфабриковать самодельный блок для зарядки накопителя. Для этого у вышедшей из строя батареи выпаиваются клеммы, соответственно полярности сквозь расширенные отверстия припаиваются провода. Месторасположение проводов уплотняется каким-либо наполнителем, например, рулончиком плотной бумаги/картона. Крышка закрепляется клеем на зарядном стакане. Собранный блок через переходник помещается в батарею.

Оборудование батареи USB-разъемом

Чтобы получить возможность пополнять АКБ шуруповерта через ЮСБ-зарядный блок, ее оборудуют таким разъемом, применяя предохранитель. Точки контактов спаиваются, предохранитель фиксируется на клей, собранный корпус закрепляется липкой изолирующей лентой.

Зарядка через внешние источники электричества.

Если электроинструмент сильно износился, возможен вариант приобретения универсального зарядного устройства для шуруповерта, либо блока, соответствующего именно вашей модели инструмента. Огромный выбор блоков питания шуруповертов, Вы найдете на MegaBattery.ru

Продолжая тему, можно подсоединить аппарат к какому-либо источнику электроэнергии. Обычно это осуществляется с помощью старого аккумулятора соразмерных параметров. В цепь интегрируется предохранитель силой тока 10А. Проводка должна иметь увеличенное сечение.

ТОП-5 мощных аккумуляторных шуруповерта

КАЛИБР ДА-20

Недорогой, удобно лежит в руке, автономность. По сборке, лучше некоторых макит или метабо. Светодиодная подсветка, малошумный. Время зарядки аккумулятора: 1.5 ч. В комплекте 2 аккумулятора, биты, кейс.

СОЮЗ ДШС-3320ЛУ

Подсветка сверления, хватает мощности для большинства ремонтно-слесарных работ. Ударный механизм, регулировка усилия завертки. Узкий, быстрозажимной патрон, переключение скоростей, индикация заряда. Зарядное устройство, съемный аккумулятор, кейс.

Metabo PowerMaxx BS Basic 600984000

Компактная дрель-шуруповерт. За счет своей укороченной конструкции ее можно использовать в ограниченных пространствах. Блокировка шпинделя, встроенная точечная подсветка. Компактный, легкий и удобный агрегат. Быстрозажимной патрон, эргономичная рукоять, блокировка кнопки включения. Защита от перегрузок, регулировка частоты вращения, зарядное устройство на один аккумулятор, крючок ношения на ремне кейс.

Hyundai A 2020Li

Компактный размер, работа с потолком, есть защита от перегрузок. Можно переключать крутящий момент, есть режим сверления. Блокировка кнопки включения, импульсное зарядное устройство, кейс.

DEKO DKCD20FU-Li Li-Ion 2 А·ч 20 В х2 кейс набор

Небольшой шуруповерт, мощный, хорошего качества. Высокая емкость аккумулятора, наличие функции скорости вращения в зависимости от силы нажатия на курок. Долго держит батарею, заряжает за 1 час. В комплект входят универсальные резцы, фиксатор гнезд, деревообрабатывающие сверла и сверла для обработки камня. К этому можно добавить шестигранные ключи, магнитный держатель, зенковочная бита.

Типы аккумуляторов и их особенности

Аккумуляторный электроинструмент комплектуется батареями, выполненными на различной основе. Эти АКБ в эксплуатации и при зарядке ведут себя по-разному, и к ним нужен дифференцированный подход, основанный на знании свойств электрохимических источников питания.

Никель-кадмиевый

Классика жанра для переносного электроинструмента. Многие батареи для шуруповертов напряжением от 12 в до 14 в построены на таких элементах. Недорогие, достаточно емкие аккумуляторы получили широкое распространение, долгое время были единственным бытовым типом источников питания с возможностью возобновления энергии. К их плюсам относят:

способность работать при низких (до минус 40 град.С) температурах;
отсутствие склонности к самовозгоранию;
высокую надежность.

К недостаткам, прежде всего, относят проблемы с утилизацией (кадмий токсичен), а также относительный проигрыш по электрическим параметрам батареям, созданным по более поздним технологиям. Однако есть области, где альтернативы Ni Cd элементам нет, и они еще долго не сойдут со сцены.

Никель-кадмиевая батарея от компании Metabo.

Металлогидридный

Аккумуляторы структуры NiMH разработаны на смену никель-кадмиевым электрохимическим источникам тока. Батареи предыдущего поколения обладают хорошими характеристиками, но содержат кадмий – токсичный элемент, создающий проблемы с утилизацией АКБ. Более новые источники имеют несколько большую удельную емкость, но выдерживают меньшее количество циклов заряда-разряда. Также для них характерна большая токоотдача (до 1,5 крат по сравнению с Ni Cd) и меньший ток саморазряда. Никель-металлогидридные элементы можно хранить на холоде (но не при температурах ниже нуля!) до месяца без необходимости последующей подзарядки. Хранение элементов стало безопасным – авиакомпании принимают Ni-MH батареи к перевозке.

По сравнению с никель-кадмиевыми моделями NiMH батареи имеют полное превосходство почти по всем электрическим параметрам, но при низких температурах они работают плохо. В этой категории устаревшая концепция NiCd конкуренции не имеет.

Никель-металлогидридная батарея 18 вольт.

Литий-ионный

Самый популярный тип аккумуляторов. Считается лучшим и передовым по совокупности свойств. К плюсам таких батарей относят:

высокую удельную емкость;
низкий ток саморазряда;
высокую токоотдачу;
повышенное напряжение единичного элемента имеет преимущество при построении относительно «высоковольтных» батарей (18 в или 20 в) – так как элементов надо меньше, то при том же геометрическом объеме общая емкость будет выше;
микроскопический эффект памяти (долгое время считалось, что он отсутствует полностью);
относительно долгий срок службы.

На практике не все так радужно, и у литий-ионных батарей есть существенные недостатки:

литий-ионные элементы выходят из строя при перезаряде, требуется тщательный контроль под управлением микропроцессоров;
выходят из строя при глубокой разрядке;
теряют свойства при хранении (даже без заряда-разряда);
плохо работают при низких температурах.

Для контроля глубины разряда под нагрузкой и предотвращения перезаряда литий-ионные батареи часто оснащаются встроенным контроллером. Он помогает правильно зарядить Li-ion аккумулятор шуруповерта В этом случае батарея работает в более благоприятных режимах и срок ее службы увеличивается. Но не все производители устанавливают в свою продукцию такие платы, несмотря на декларации об их наличии.

Литий-ионая АКБ на 20 вольт.

Также недостатком аккумуляторов Li-ion считается их склонность к самовозгоранию и к взрыву. Проблема усугубляется тем, что в результате химических реакций для поддержания горения им не нужен приток кислорода извне. А с водой содержимое АКБ реагирует, выделяя еще больше взрывоопасных газов. Поэтому тушить такие элементы очень трудно. В результате после нескольких инцидентов и даже катастроф при перевозке Li-Ion элементов авиакомпании стали вводить ограничения и запреты на транспортировку таких источников тока. О методах восстановления таких батарей можно почитать здесь.

Для удобства сравнения основные свойства аккумуляторов разных типов сведены в таблицу.

Тип батареи	ЭДС одного элемента, В	Количество циклов заряд/разряд	Эффект памяти
Li-ion	2,5..4,2	до 600	Незначителен для практических целей
Ni-Cd	1,37	до 1000	Ярко выражен
Ni-MH	1,25 (без нагрузки 1,4 В)	200-300	Отсутствует при неглубоком разряде

Этап 1: Приносим шуруповерт в жертву!

Сколько их, одиноких стоящих на полках в комиссионных магазинах или продаваемых на досках объявлений. Порой безжизненные, без аккумуляторов — Skil, Ryobi, DeWalt, Bosch и другие, ищут своего нового владельца. Они бывают всех форм, размеров, цветов. Различная мощность (9,5 вольт, 12 вольт, 18 вольт, 19,2 вольт, 28 вольт) и тип аккумулятора (литий-ионные, кадмиевые и т.д.). Многие из них устарели. Их предыдущему владельцу было проще выбросить своего помощника и купить нового. Таким образом, эти потерянные дети, сидят на полках собирая пыль, пока продавец комиссионного магазина, наконец не выбросит их. Я говорю вам о Шуруповерте! А точнее о бывшем в употреблении шуруповерте.

READ Ps move для ps4 как подключить

Итак, то что нам нужно это 12-ти вольтовой шуруповерт, с которым не жалко расстаться. Вот что мне удалось купить за 300 рублей. (см.фото выше) У этого шуруповерта отсутствовал аккумулятор.

Другие способы подачи питания

Блок внутри

Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта – установка блока питания в опустошенный корпус узла питания инструмента.

Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.

Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века – они имеют большие объемы при малом КПД.

Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.

Провода можно удлинять для удобства.
Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.

Своими силами

Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.

Используя зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

Взять зарядку от ноутбука.
Отрезать разъём и зачистить провода от изоляции.
Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
Сделать в корпусе отверстие для провода и собрать конструкцию.

Задействовав внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радиорынке. Его стоимость вряд ли будет велика

Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Компьютерный блок типа «АТ» запитает шуруповёрт

В этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

Обрезать ненужные провода, оставив жёлтый и чёрный.
Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене.

Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.
