Как выставить зажигание на мотоблоке нева

Как проверить катушку зажигания на мотоблоке?

Чаще всего проверка этого важного элемента зажигания мотоблока производится с использованием заведомо рабочего тестового образца. Если в процессе тестирования оказалось, что с установкой образца все начало работать так, как должно, значит штатная катушка зажигания мотоблока неисправна. Однако, тестовый образец бывает под рукой далеко не у всех

Если его нет, значит необходимо попытаться проверить встроенную катушку другими способами. Перед этим нужно исключить любые поломки, которые могут появиться в кнопке запуска и высоковольтной проводке. Кроме того, пользователь должен внимательно изучить электрические схемы, в которых указано расположение элементов системы зажигания

Однако, тестовый образец бывает под рукой далеко не у всех. Если его нет, значит необходимо попытаться проверить встроенную катушку другими способами. Перед этим нужно исключить любые поломки, которые могут появиться в кнопке запуска и высоковольтной проводке. Кроме того, пользователь должен внимательно изучить электрические схемы, в которых указано расположение элементов системы зажигания.

Дальнейшие способы проверки включают:

измерение сопротивления встроенной катушки зажигания. Стоит отметить, что он не всегда используется пользователями сельхозтехники. Во-первых, оператор должен знать точные параметры сопротивления, создаваемого штатной катушкой. Во-вторых, кроме катушки индуктивности в конструкции системы зажигания предусмотрены полупроводниковые комплектующие, требуемые для генерирования нужного электрического импульса. Проблемы со всеми этими элементами можно выявить только при их нагреве. Чтобы правильно проверить катушку зажигания, потребуется отключить от нее колпачок и штатный бронепровод. Зная о точных параметрах сопротивления встроенного элемента, оператор сможет понять, какая именно деталь системы неисправна; проверку создаваемой искры при помощи специального прибора – он должен быть подключен к месту разрыва электрической цепи между высоковольтными проводами штатной катушки и свечи; тестирование катушки при помощи встроенной в конструкцию свечи – для этого нужно вывернуть встроенную свечу и аккуратно приложить ее корпусом к цилиндру

Затем необходимо потянуть за ручку стартера и обратить внимание на искру, которая образуется между заводскими контактами свечи. Нужно отметить, что этот способ проверки имеющейся катушки приблизительный – свеча в этом случае находится не под нагрузкой, из-за чего в цилиндре ДВС отсутствует компрессия. В результате штатный маховик мотора будет вращаться быстрее

В результате штатный маховик мотора будет вращаться быстрее.

Каждый из этих способов дает приблизительную информацию о состоянии катушки зажигания. Нужно помнить, что найти точную причину неисправности детали можно с использованием специализированных тестеров, которые есть только в специализированных мастерских.

Пошаговая инструкция для разных моделей

Лифан 6.5

Регулировка клапанов на мотоблок Лифан 6.5 заключается в установке верного зазора под клапанами. Последовательность действий будет следующая:

• Снимаем кожух, чтобы добраться до маховика.
• Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.
• Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
• Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
• Ставим на место крышку клапанов и кожух маховика.

Клапана мотоблока Лифан 6.5

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

• Даем двигателю поработать, а потом немного остыть.
• Снимаем кожух.
• Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
• Отвинчиваем контргайку.
• Лезвие, которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном.
• Завинчиваем всю систему назад.

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

• Открываем маховик.
• Развинчиваем клапанную крышку по часвой стрелке.
• Щупом проверяем зазор точно также как описано выше.
• Ключем делаем проворот между гайками и немного их ослабляем.
• Закрываем систему и проводим тестирование.

Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро производится следующим образом:

• Прогреваем двигатель, после чего даем ему какое-то время на остывание.
• Снимаем масляную ванну воздушного фильтра.
• Далее нужно открутить кожух маховика, крепленный на 6 болтах.
• На маховике расположены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
• Далее снимаем клапанную крышку.
• Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
• Добившись этого, закручиваем гайку обратно. Затем возвращаем на место крышку клапанов и кожух маховика.

Так что при необходимости можно воспользоваться идентичной схемой.

Каскад

Регулировка клапанов на мотоблоке Каскад

• Снимаем кожух с маховика.
• Снимаем клапанную крышку.
• Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
• Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
• Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем. Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
• Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
• Если все получилось, закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Проверка магнето

При неполадках в системе зажигания используется стандартная проверка магнето на работоспособность. Первым действием будет визуальный осмотр. Далее свеча очищается и проверяется на стабильную работу, то есть исправность. На один конец свечи надевается колпак, а вторая подносится к корпусной части магнето. После этого рукой запускается моторный маховик.

Отсутствие искры означает неисправность механизма. Стоит учитывать, что при любых неполадках с магнето, его придется полностью заменить. Это является обязательным, так как такой подход предотвращает износ других элементов агрегата.

Важно! Все варианты проверки системы аналогичны для большинства видов мотоблоков, в том числе и для модельного ряда Каскада, Невы, Салюта, Урала и других вариантов. До выставления системы зажигания и обкатки потребуется полностью устранить все неполадки, а также заменить неработающие детали

Для того чтобы избежать большинства проблем с зажиганием, потребуется выполнить несколько правил:

До выставления системы зажигания и обкатки потребуется полностью устранить все неполадки, а также заменить неработающие детали. Для того чтобы избежать большинства проблем с зажиганием, потребуется выполнить несколько правил:

• своевременно проверять и менять поврежденные или неработающие элементы;
• не использовать технику в дождь или при резких перепадах температур;
• при усиленной эксплуатации давать технике остыть;
• использовать защитные пластины, которые будут закрывать механизмы от влаги;
• использовать только качественное масла и топливо;
• регулярно проводить техосмотр и обслуживание.

Все эти правила помогут избегать большинства проблем с системой зажигания.

Если в Каскаде отсутствует искра, то потребуется провести ряд проверок всей системы. Начинать необходимо со свечи, так как ее исправность является основой дальнейших действий. После проведения полной проверки и замене всех необходимых элементов производится обкатка в совокупности с выставлением зажигания по стандартному плану, аналогичному для большинства мотоблоков.

Характерные особенности устройства

мотоблок «Луч» Мотоблок МБ 5040 «Луч», конечно, весьма далек от идеала. Хотя, все модификации данного мотоблока от него далеки. Доработок требуют многие детали, как например глушитель, который его владельцы, со временем меняют на более тихий – шум во время работы действительно порядком мешает.

Некоторые небольшие, но очень важные детали изготовлены из не самых крепких материалов – шатуны из дюраля могут быстро выйти из строя и прервать полевые работы, которые полностью зависят от мотоблока. Но и позитивных моментов в работе этой техники не меньше.

Ее низкая стоимость, благодаря которой «Луч» и подобные ему мотоблоки Кайман, Техас, Прораб, Викинг, Форза, Садко выигрывают у более дорогой современной техники, сразу привлекает к себе внимание. Изготовленные по ГОСТу, эти мотоблоки крепки как сталь, ведь изготовлены, как ни странно, из стали и достаточно крепкой и качественной – небольшой и не самый мощный МБ 1, при необходимости, может справиться с грузом весом до 900 килограмм

Изготовленные по ГОСТу, эти мотоблоки крепки как сталь, ведь изготовлены, как ни странно, из стали и достаточно крепкой и качественной – небольшой и не самый мощный МБ 1, при необходимости, может справиться с грузом весом до 900 килограмм.

Подробнее про мотоблок МБ 1, смотрите на видео:

То же касается и обработки земли – не зависимо от того, насколько она «тяжела», с поставленной задачей он справится, хоть это и займет время. Но, приступая к работе, советский мотоблок требует настройки и минимального обслуживания, особенно, после длительно периода простоя. Впрочем, как и любая техника.

Как выставить зажигание на культиваторе

При частом дергании троса стартера культиватора Нева со временем двигатель начинает заводиться с запозданием. В таком случае:

• Надеть угольник на свечу;
• Прижать корпус к головке цилиндра и повернуть в обратную от отверстий сторону элемент зажигания;
• Коленвал провернуть и натянуть трос несколько раз;
• Искра должна появляться при натягивании, если ее нет, следует отрегулировать нужный зазор между маховиком и магнето.

https://youtube.com/watch?v=gaRVWAdmzzE

Регулировка и настройка магнето выполняется довольно просто. Чаще всего причиной неисправности катушки мотоблока является свеча. Поэтому в чемоданчике с инструментами каждого владельца мотокультиватора должны быть наборы запасных свечей.

Самые популярные свечки от известных производителей — это Бош и Субару.

Проверка свечей осуществляется так. Для того чтобы проверить исправность свечей катушек мотоблока МБ и МБ 1, нужно следовать следующим инструкциям:

1. Вывернуть свечку. Протереть электроды.
2. При наличии нагара очистить его.
3. Выставить расстояние между электродами.
4. Надеть на свечу наконечник с высоковольтным проводом.
5. Прижать к корпусу цилиндра. Электроды должны смотреть в одну сторону под свечкой.
6. Прокрутить коленвал, понаблюдать образование искры. Если ее нет, то неисправность в свечке.

Кто владеет мотокультиваторами, тот должен помнить, что если искра образовалась, то нужно посмотреть на ее яркость. Если окрас интенсивный, то настройка и регулировка магнето прошла успешно.

Для хорошей работы магнето важно следить за зазором между маховиком и статором. Расстояние должно составлять от 0,1 до 0,15 мм

Если показатели не соответствуют требуемым, то настроить их не составит большого труда.

Для установки оптимального размера зазора нужно снять крышку вентилятора, ослабить болты статора и вставить щуп. Затем надо выставить требуемые показатели и закрутить гайку.

Ремонт зажигания для мотоблоков также не составит особого труда. Чаще всего поломка магнето происходит из-за неисправности свечи.

Для проверки нужно аккуратно выкрутить свечу и осмотреть ее.

Если свеча сухая, то это значит, что топливо не поступает в систему двигателя. Если же свеча мокрая, то это означает, что свеча постоянно заливается моторным маслом.

Для ремонта в первом случае нужно вытереть свечку, при позднем ремонте высушить цилиндр двигателя, прогнав его на холостых оборотах.

Как проверить работоспособность свечи?

1. Выворачиваем свечу.
2. Хорошо насухо протираем электроды.
3. Если есть нагар на свечи его нужно очистить.
4. Выставляем зазор между электродами.
5. На свечу надеваем угольник высоковольтного провода.
6. К головке цилиндра прижимаем корпус свечи.v
7. Проделывая предыдущий пункт, стоит обратить внимания, чтобы электроды смотрели в сторону от отверстия под свечу.
8. Прокручиваем коленвал и смотрим, появляется ли искра. Если есть мощная и яркая искра, значит регулировка сделано правильно.

Важную роль в работе зажигания играет зазор между статером и магнитным башмаком маховика. Он должен быть не больше и не меньше чем 0,1 – 0, 15 мм. Что делать, если нужно отрегулировать зазор:

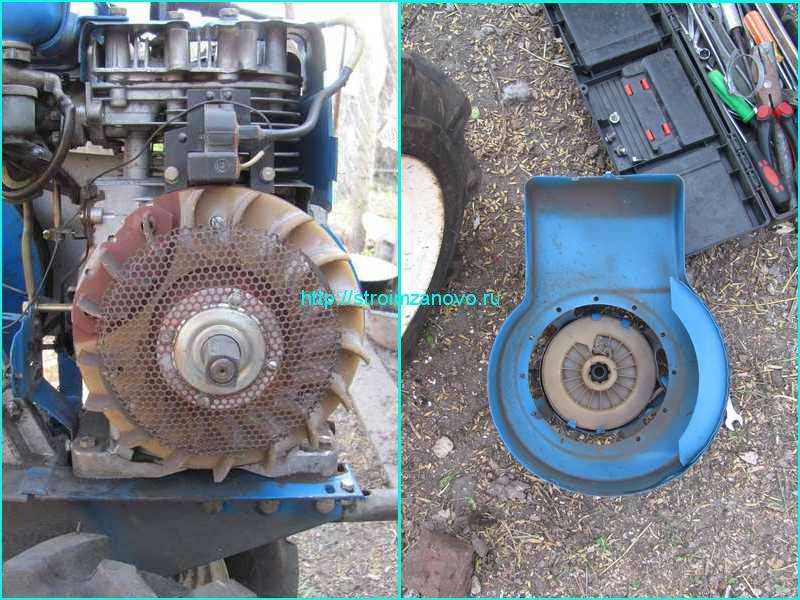

1. Снимаем корпус от вентилятора.
2. Отпускаем болты крепления статора.
3. Вставляем пластину щупа, выставляем зазор и вкручиваем болты.
4. Проверяем зазор по всей окружности маховика.

Такие простые инструкции помогут вам возобновить работу зажигания и легко выявить причину его неисправности своими руками. Если вы уверенны в своих технических знаниях, тогда проделать указанные действия не составит труда. Для того чтобы избежать поломок мотоблока в будущем следует проводить регулярную его диагностику, что позволит сразу выявлять всевозможные неполадки и присекать их на первых шагах.

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста

Прежде чем проводить установку зажигания, важно убедиться, что данная конструкция образовывает искру, которая в свою очередь вызовет воспламенение топливной жидкости, находящейся в камере внутреннего сгорания

Чтобы не обращаться к специалистам по пустякам и сохранить свои средства, нужно понимать, как проводится регулировка зажигания и настройки катушки зажигания. Рассмотрим, как выставить зажигание на мотоблок МБ 1 и МБ 2.

Выставлять зажигание можно с помощью искры. Нужно повернуть коленвал таким образом, чтобы метки шкива и газового механизма совпали. Бегунок, распределяющий потоки газа, должен показать на высоковольтную проволоку цилиндра.

Нужно немного открутить гайку, меняющую положение механической конструкции, которая определяет моменты высоковольтного импульса.

Затем надо достать высоковольтный провод из системной крышки. Он находится в ее центре. Затем разместить контакты на расстоянии 5 мм от мотокультиватора.

После этого следует включить зажигание.

Далее нужно повернуть механическую конструкцию, которая определяет момент зажигания, по часовой стрелке до отметки 200

Вышеупомянутую конструкцию осторожно повернуть в другую сторону

Все это нужно проделать с предельной осторожностью, механическая конструкция не должна изменять своего положения по отношению к мотоблоку. Между центральным высоковольтным проводом и массой мотокультиватора возникает искра

После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения

Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения.

Выставить зажигание можно по звуку. Если у владельца достаточно хороший слух, то данный метод проверки и регулировки зажигания вполне подойдет. Другими словами, это бесконтактная проверка свечей.

Бесконтактный метод предполагает следующий порядок действий:

• Для начала нужно завести двигатель.
• Затем нужно немного ослабить трамблер.
• Корпус-прерыватель медленно повернуть на 2 стороны.
• Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
• Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
• После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

• Для начала нужно разогреть двигатель.
• После этого присоединить стробоскоп к мотоблоку.
• Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
• Демонтировать вакуумный шланг и заглушить его.
• Стробоскоп будет испускать свет, который должен быть направлен на шкив.
• Снова завести двигатель агрегата, оставить его работающим вхолостую.
• Повернуть трамблер.
• Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
• Закрутить гайку-прерыватель.

Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Отрегулировать катушку — задача не из сложных.

Мотоблок Кадви МБ 1Д

Производством мотоблоков Кадви МБ 1Д занимается предприятие, расположенное в России. «Калужский двигатель» открылся в 1966 году и в настоящее время является одним из наиболее технологичных заводов с передовым и высокомеханизированным оборудованием. В элементах и узлах всех моделей бренда Кадви применяются уникальные технологические и конструкционные решения, отсутствующие у других производителей. Разработки калужского завода обеспечивают большой ресурс работы и отменную надежность. Вся продукция соответствует требованиям ISO 9000 и ГОСТ Р ИСО 9001-2008, а уровень ее дефектности является минимальным в России.

На предприятии присутствует полный производственный цикл и конструкторская служба, что обеспечивает 100-процентный контроль качества выпускаемых изделий. Мотоблоки Кадви комплектуются двигателями собственной разработки, что делает их пригодными для тяжелых условий эксплуатации.

Бренд обладает развитой сервисной сетью, включающей 52 центра. Покупателям, удаленным от них, предлагается отправка необходимых запчастей почтой. При покупке техники данной марки потребитель может быть уверен в высоком качестве, безопасности продукции и должном обслуживании. Именно это делает мотоблоки Кадви одними из наиболее популярных в России.

Регулировка системы зажигания

Если система настроена правильно, то сбой в работе может и не возникнуть. Однако, такое нарушение имеет место быть и необходимо уметь устранять его и проводить настройку системы. На мотоблоки, предназначенные для сельскохозяйственных работ в больших объемах, оказываются повышенные нагрузки, и несвоевременная или некачественная установка зажигания может повлечь за собой поломку техники. Так как же отрегулировать зажигание на мотоблоке Агро?

Перед выполнением работ внимательно изучают принципиальную схему устройства. Система зажигания образует искру в определенные промежутки времени и положении поршней. За ее распределение несет ответственность верхняя часть магнето, нижняя – прерывает процесс искрообразования. Для этого и регулируют систему.

В этом видео вы узнаете о блоке зажигания:

Чтобы выставить зажигание на мотоблоке, следует придерживаться следующих действий:

• Проверяется работа маховика двигателя.
• Размыкают контакты, которые находятся внутри магнето.
• Производят замер расстояния между молотком и наковальней внутри системы.
• Маховик двигателя проворачивают, чтобы поршень сжался.
• После того, как маховик будет в верхнем положении, продолжают поворот далее до момента щелчка. Данный сигнал означает, что муфта внутри узла сработала.
• Выполняют обратный поворот маховика и совмещают метку на корпусе со второй меткой на маховике.
• После проведения вышеуказанных операций, приступают к настройке расстояния между прерывателем и кулачком. Нормальная дистанция должна быть в пределах от 0,25 до 0,35 миллиметра.
• Последним этапом выполнения регулировки является фиксация встроенного кулачка с помощью винтика, расположенного в верхней части узла.

Подробную настройку системы зажигания мотоблока можно посмотреть на видео, предоставленном на нашем сайте.

Важно! Правильная регулировка системы сделает включение двигателя более спокойным и плавным. За счет этого поршни и другие механизмы силового агрегата мотоблока Агро не будут быстро изнашиваться

Это не единственный способ, существуют и другие методы регулировки:

• С помощью искры.
• На слух при работающем двигателе.
• С использованием стробоскопа.

Магнето для мотоблока – тестирование в домашних условиях

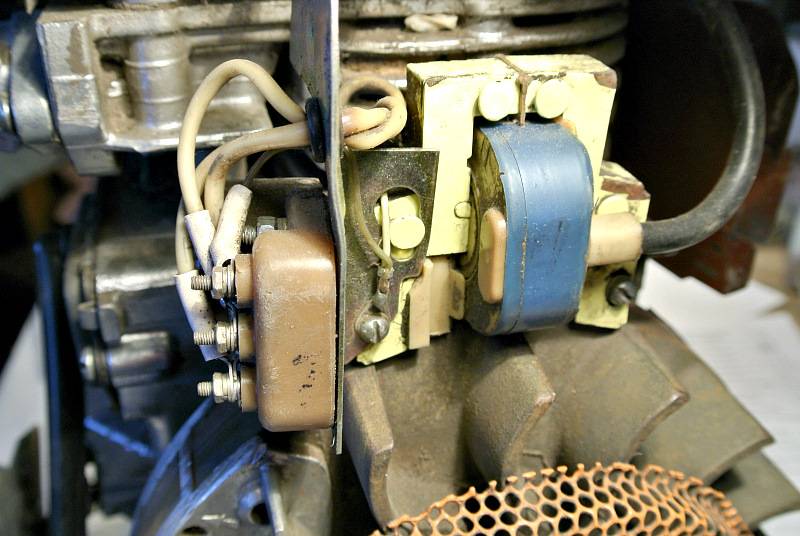

Магнето на мотоблок представляет собой конструктивно сложный элемент, который находится в постоянном контакте с высоковольтной проводкой и взаимодействует с электричеством. Из-за эксплуатации мотоблока в сырую погоду, случайных ударов и сбоев в подаче электрического питания эта деталь постепенно выходит из строя. Проверить ее на предмет исправности достаточно просто, однако действовать оператору придется на свой страх и риск, так как единственный способ испытания детали в полевых условиях будет весьма опасным для всей системы зажигания.

Чтобы проверить магнето мотоблока, потребуется:

1. На вкрученной в штатное месте свече аккуратно демонтировать колпачок и вставить вместо него небольшой гвоздь. Последний должен быть чистым, без признаков коррозии;
2. Гвоздь должен быть установлен на расстоянии в 7 мм от стенки цилиндра штатного цилиндра силового агрегата мотоблока;
3. Запустить двигатель сельхозагрегата;
4. Проверить, появилась ли искра во время запуска мотора. Она должна быть окрашена в ярко-синий цвет и хорошо различима. Если это не так, значит магнето вышло из строя.

В случае поломки магнето его потребуется заменить. Сделать это можно своими руками, сняв неисправную и установив новую деталь.

Какие проблемы могут возникнуть?

Главная проблема – отсутствие искры. Скорее всего, причина в свече – или на ней образовался нагар, или она неисправна. Выкрутите ее и тщательно осмотрите электроды. При наличии нагара, образованного заливкой бензином, помимо очистки свечи необходимо проверить систему подачи топлива, возможно, там есть утечки. При отсутствии искры вам необходимо провести очистку свечи от нагара. Хорошим выходом может послужить нагрев ее над включенной газовой конфоркой, соскоб с ее поверхности застывших потеков топливной смеси.

После очищения свечи протестируйте ее исправность. Для этого сверху детали наденьте колпачок и приблизьте ее, держа в одной руке, к корпусу мотора мотоблока на расстояние примерно в 1 мм. Свободной рукой постарайтесь запустить двигатель.

В противном случае проверьте зазор между электродами. Попытайтесь просунуть туда бритвенное лезвие, и в случае, если электроды плотно зажимают его, расстояние оптимально. Если ощущается свободное болтание лезвия, необходима корректировка положения электродов. Для этого слегка постучите отверткой по задней стороне центрального элемента. Когда электроды займут оптимальное положение, попробуйте опять завести мотор. Если искра не появилась, протестируйте исправность магнето.

Возможны другие проблемы с системой зажигания:

• слабость либо отсутствие искры;
• ощущение неприятного запаха сгоревшей пластмассы в той части механизма, где расположена катушка зажигания;
• треск при запуске мотора.

Для этого, выкрутив болты крепления, снимите верхнюю часть кожуха системы зажигания. Потом отключите провод питания, подденьте катушечный элемент и вытащите его. Внимательно осмотрите внешний вид детали – наличие черных пятен свидетельствует о том, что ток не поступал к свече, а плавил обмотку катушки. Особенно актуальна такая ситуация для мотоблоков с бесконтактным зажиганием.

Причина такой неисправности – в некачественных контактах на кабеле высокого напряжения. Требуется зачистить или полностью заменить провода. В устройствах с электронной системой зажигания предусмотрен автоматический предохранитель, отключающий питание в случае неисправности. В случае если на вашей машине стоит любая другая система зажигания, кабель придется разъединять собственноручно. Если искра пробивает при включении – проверьте наконечник свечи, скорее всего, он загрязнен.

О том, как отрегулировать зажигание на мотоблоке, смотрите далее.

Устройство зажигания мотоблока

Система зажигания относится к перечню самых важных узлов как фирменного, так и самодельного мотоблока. Основная ее функция заключается в генерировании искры, которая нужна для воспламенения и постепенного сгорания топлива в хромированном цилиндре ДВС.

Простота заводского устройства узла позволяет выполнить собственноручный ремонт зажигания мотоблока, который, чаще всего, заключается в выставлении зазора между его элементами. Однако, чтобы сделать это правильно, нужно изучить конструкцию узла.

Устройство зажигания любого хозяйственного сельхозагрегата включает катушку, которая изначально подключена к электрическому питанию системы, а также магнето и свечи. Во время запуска силового агрегата мотоблока происходит подача напряжения, в результате чего между магнитным «башмаком» и штатной свечой образуется ярко выраженная искра. Она необходима для мгновенного воспламенения горючего, которое в этот момент находится в камере сгорания мотора. Более детально о строении системы зажигания используемого мотоблока расскажет фото.

Электронная система зажигания мотоблока также часто комплектуется прерывателями, срабатывающими в автоматическом режиме при появлении любой из неисправностей узла. Это приводит к аварийному отключению электрического питания в сети.

Как выставить зажигание на мотоблоке?

О необходимости срочной регулировки зазора в системе зажигания подскажут следующие признаки:

• необходимость частых безрезультатных вытягиваний шнура стартера;
• запоздалая реакция двигателя мотоблока на манипуляции со стартером;
• полное отсутствие запуска ДВС сельхозагрегата.

Каждая из этих неисправностей говорит о том, что оператором должна быть проведена установка зажигания используемого в хозяйстве мотоблока. Правильный порядок действий для этого можно найти в инструкции по эксплуатации имеющейся техники. Однако руководство далеко не всегда есть под рукой у оператора. В таком случае зазор между встроенными модулем зажигания и маховиком можно выставить в такой последовательности:

1. Сначала оператор должен закрыть свечу специальным угольником;
2. Затем ее корпус потребуется прижать к головке штатного цилиндра ДВС;
3. Далее свечу нужно провернуть в сторону, противоположную от отверстия, предусмотренного в торце хромированного цилиндра;
4. После этого необходимо аккуратно повернуть коленчатый вал ДВС мотоблока – для этого достаточно потянуть шнур пускового механизма;
5. В результате выполненных действий между встроенными электродами должна проскочить искра ярко-синего цвета. Если этого не произошло, значит необходимо проверить дистанцию между магнето и стартером мотоблока – она должна составлять от 0,1 до 0,15 мм. В случае несоответствия этим требованиям зазор между элементами потребуется настроить.

Регулировка зажигания хозяйственного мотоблока многими опытными пользователями производится на слух. Для этого подходит как контактное, так и бесконтактное магнето. Чтобы самостоятельно настроить систему, необходимо:

1. Завести двигатель и немного ослабить штатный трамблер;
2. Медленно повернуть прерыватель в каждую из возможных сторон;
3. Добиться максимальных оборотов заводского двигателя и быстро закрепить конструкцию;
4. Прислушаться и найти момент, при котором мгновенно появляется искра;
5. Поворачивая прерыватель, дождаться четкого щелкающего звука;
6. Зафиксировать штатный крепеж трамблера.

В некоторых случаях правильно отрегулировать имеющийся зазор поможет стробоскоп.

Для настройки нужно:

1. Разогреть силовой агрегат мотоблока;
2. Подключить прибор к сети электрического питания сельхозагрегата;
3. Установить датчик звука на высоковольтном проводе, подсоединенном к одному из цилиндров штатного ДВС;
4. Аккуратно снять вакуумную трубку и заглушить ее любым подручным средством;
5. Посмотреть, куда будет направлен свет от стробоскопа – он должен «смотреть» в сторону штатного шкива;
6. Запустить двигатель и оставить его работать на холостом ходу;
7. Прокрутить трамблер;
8. Как только метки на встроенном шкиве совпадут с меткой, расположенной на крышке используемого устройства, повернуть гайку заводского прерывателя до конца.

Каждый из этих способов подходит для регулировки как на бензиновом, так и на дизельном мотоблоке. Главное в процессе самостоятельной настройки – не снимать катушку и другие элементы системы зажигания – это может привести к нарушению работы всего узла.

Как выставить зажигание

Перед тем как выставить зажигание на мотоблоке, потребуется проверить исправность всех остальных систем. Среди мотокультиваторов встречаются различные варианты, но сама регулировка зажигания на мотоблоке производится по стандартному плану.

Отрегулировать на мотоблоке Каскад систему можно поэтапно:

• проверяется работа маховика в период до контактного размыкания, которое производится во внутренней части магнето;
• замеряется дистанционное расстояние между деталями, которые носят название наковальни и молотка;
• маховик поворачивается до поршневого сжатия;
• в верхней точке маховик снова поворачивается до срабатывания муфты обгонного типа. О срабатывании сообщит одноразовый стук, похожий на щелчок;
• маховик проворачивается против часовой стрелки до схода двух меток. Одна из них расположена на корпусе;
• регулируется расстояние между контактными деталями. Минимум для Каскада регламентирован в виде зазора в 0,25 мм, а максимум – в 0,35 мм;
• встроенный кулачок закрепляется специальным винтом, расположенным выше.

В этом видео вы узнаете, как отрегулировать систему зажигания: Как провести регулировочный процесс, может показать видео. Его требуется смотреть предварительно, особенно если нет соответствующего опыта в обращении с данной техникой.

Важно! Регулировка и настройка необходимы для полноценной работы, а также отсутствия ускоренного износа различных элементов техники, в том числе поршневой группы. Это происходит благодаря более быстрому запуску и его плавности. Своевременная регулировка позволяет снизить вероятность необходимости дальнейшего ремонта системы зажигания мотоблока

Своевременная регулировка позволяет снизить вероятность необходимости дальнейшего ремонта системы зажигания мотоблока.

Важные моменты, которые требуется учесть:

• система зажигания мотоблока является одним из основных узлов в механизме;
• настройку легко проводить, благодаря простой конструкции техники, но следует выполнять весь установленный порядок, так как в противоположном случае возможны поломки;
• без наличия опыта и знаний регулировка должна проводиться специалистом;
• различные модели имеют свои особенности, которые всегда прописываются в инструкции по эксплуатации. Этот момент может касаться различных размеров зазора у модельного ряда;
• если настройка производится несвоевременно, то это может повредить сопредельные механизмы и узлы;
• для самостоятельного процесса настройки требуется полное изучение схем конструкций каждого конкретного мотоблока, в частности, различных вариантов по двигателю, который может быть как бензиновым, так и дизельным;
• правильный процесс зажигания соответствует простому действию – распределяет искру крышка магнето, а прерывает нижняя часть этого устройства.

Важно! Регулировочный процесс проводится только при полной исправности техники, а также всех узлов и систем. Согласно регламенту, выставление зажигания должно производиться в нескольких случаях:. Согласно регламенту, выставление зажигания должно производиться в нескольких случаях:

Согласно регламенту, выставление зажигания должно производиться в нескольких случаях:

• после устранения неисправностей в системе зажигания;
• в начале сезона;
• при плановом техническом осмотре;
• после любой ремонтной работы;
• после завершения сезона;
• после длительного простоя;
• во время обкатки.

Стоит учесть, что при выставлении зажигания также должна производиться обкатка техники. Это позволяет устранить многие неполадки сразу. Регулировать все системы можно различными способами, но стандартный вариант является наиболее простым.
