Как выставить зажигание на китайской бензокосе

Как работает карбюратор бензокосы или принцип функционирования

Регулировка карбюратора китайской бензокосы полностью идентична с настройкой травокосилок европейских, российских и производителей. Чтобы справится с задачей регулировки карбюратора на бензокосах и бензотриммерах, необходимо разобраться с принципом их функционирования. Как работает карбюратор на бензокосе, пошагово и доступно описано ниже.

Работа карбюратора бензокосы начинается с подачи топлива через канал, как показано на схеме
Всасывание топлива в карбюратор происходит при помощи импульсного канала, соединенного с картером двигателя. За счет разрежения воздуха происходит перемещение гибкой мембраны под номером 4 на схеме выше
Через клапаны 3 и 5 происходит подача топлива. Клапан 3 является впускным, за счет которого топливо подается в подмембранное пространство, а клапан 5 — выпускной
Далее топливо перемещается по каналу и, проходя фильтр тонкой очистки, достигает игольчатого клапана 14
Игольчатый клапан соединен посредством рычага с управляющей мембраной 18
Игольчатый клапан приводится в действие при воздействии на мембрану. Когда необходимо подкачать топливо, чтобы запустить двигатель, необходимо воздействовать на мягкую крышку ручного насоса. При воздействии происходит открытие иглы, и топливной смесью заполняется камера
Когда же двигатель запускается (на холодную), то открытие иглы происходит за счет разрежения при закрытой воздушной заслонке. Это разрежение воздействует через жиклеры холостого хода и высоких оборотов на мембрану 18
Мембрана воздействует через рычаг на игольчатый клапан, посредством чего происходит заполнение камеры
После запуска мотора воздушная заслонка открывается, в результате чего двигатель работает на обедненной смеси, так как топливо смешивается с воздухом
Топливная смесь при заполненной камере подается (засасывается) через жиклеры холостого хода и средних оборотов (когда двигатель запущен)
Дроссельная заслонка при этом смещается от первоначального положения на 10-15 градусов
Когда же работа осуществляется под нагрузкой, то топливо начинает поступать в камеру через жиклер высоких оборотов, и при этом дроссельная заслонка поворачивается на угол до 90 градусов (зависит от силы нажатия на газ). Во всех режимах работы должна быть открыта воздушная заслонка, через которую топливо смешивается с воздухом, и тем самым происходит воспламенение смеси в цилиндре

Ниже показана схема принципа работы карбюратора бензокосы. На основании схемы можно не только разобраться с принципом работы, но еще и выявить поломки и прочие неисправности механизма.

При эксплуатации инструмента необходимо учитывать наличие еще одного жиклера. Этот жиклер находится между каналами холостого хода и полной мощности. Необходим он для того, чтобы исключить сильное обеднение смеси, которое случается в случае работы мотора при неполной нагрузке. В такой ситуации не исключается возникновение задира пары. Через дополнительный канал (жиклер) происходит засасывание топлива в камеру, посредством чего обогащается топливно-воздушная смесь. Ниже на схеме представлен дополнительный жиклер, который обозначен цифрой 1.

Имея представление о конструкции мембранного карбюратора мотокосы и принципе работы, не составит труда произвести его настройку своими руками. Для регулировки карбюратора бензокосы применяются регулировочные винты. На схеме выше показано два винта для настройки, однако большинство современных моделей бензиновых триммеров оснащается тремя винтами. Наличие трех настроечных винтов позволяет выполнить более точную регулировку, добившись при этом стабильной и бесперебойной работы ДВС.

Это интересно! В чем отличие между триммером и бензокосой? Многие считают, что триммер – это маломощные электрические травокосилки. Однако триммер – это обобщенное название бензокос, мотокос и электрических косилок, так как они предназначены для общих целей.

Раннее или позднее зажигание что это такое

В среде автолюбителей, те, которые сами ремонтируют свои машины, используются такие выражения, как раннее или позднее зажигание, что они означают и как исправить ситуацию? В каждом бензиновом ДВС имеется целая система, выполняющая синхронизированный поджиг топливной смеси в цилиндрах. Особенность ее работы состоит в том, что нужно подать импульс заданной длительности в узкий промежуток времени, чтобы бензин в сочетании с воздухом правильно и полноценно возгорелся. Эту величину также называют углом зажигания. Изменить его можно очень просто в моторах с карбюратором. Достаточно крутить трамблер в ту или иную сторону, но делать это нужно максимально медленно, так как очень легко сбить действующую настройку.

Нужно добиться такого положения, при котором искра будет проскакивать между контактами строго перед верхней мертвой точкой. Именно тогда поджиг происходит нормально, и мотор функционирует в заданном режиме.

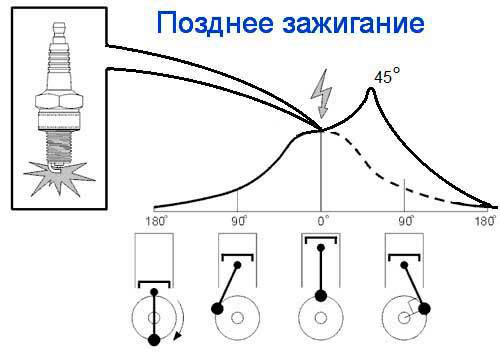

Поздний угол – это вид нарушения в работе системы, при котором воспламенение топливной смеси происходит позднее заданного временного интервала. При этом поршень находится в близком положении или непосредственно в верхней мертвой точке. Это недопустимый режим, так как смесь не сгорает полностью. Часть недогоревшего топлива отправляется в выпускной коллектор с вытекающими последствиями.

Ранний угол зажигания – Топливо возгорается раньше положенного времени, когда положение поршня далеко до ВМТ. При такой работе мотор буквально поглощает бензин литрами, а мощности выделяет намного меньше. Плюс ко всему, возникает противодействующая сила на поршень, который движется вверх.

Признаки раннего зажигания

Наиболее часто встречающейся поломкой или дефектом в работе ДВС бензинового типа является именно раннее зажигание. Ввиду своей природы происхождения оно встречается часто, поэтому актуально всем автовладельцам знать о признаках такого состояния. Симптомы раннего зажигания проявляются следующим образом:

на электродах свеч зажигания образуется плотный черный нагар;
из глушителя доносятся выстрелы;
неустойчивая работа в режиме холостого хода;
плохая динамика при движении;
в выхлопе образуется много копоти черного цвета;
проблема с запуском мотора;
слышен стук пальцев;
отмечается увеличения расхода топлива.

Признаки позднего зажигания

Если генерация искры происходит позже заданного времени, то в автомобиле наблюдаются следующие признаки позднего зажигания:

двигатель запускается не с первого раза;
сильно нарушение и нестабильность в его работе, троит;
в впускном тракте и системе подготовки смеси происходят выстрелы;
мотор вяло реагирует на педаль газа;
ощущается сильный и быстрый перегрев ДВС;
на электродах свечи появляется налет белого и серого цветов;
нет детонации при резком нажатии на педаль газа;
отмечается также увеличения потребления топлива.

Какое зажигание лучше раннее или позднее

Важно, чтобы мотор работал правильно, а это указывает на корректные настройки угла зажигания топливной смеси. Но если по какой-то причине настройка сбилась, то какое состояние менее вредит авто? Нельзя допускать работу мотора в таких режимах, потому что увеличивается износ деталей, не говоря у уже о росте затрата на топливо в обеих ситуациях

Поэтому если выбирать, какая лучше, то ответ будет никакая. Обе вредны и для машины и для вашего кошелька, но если углубиться в особенности работы, то отличия во вреде есть.

Позднее зажигание, в отличие от раннего опаснее тем, что недогоревшее топливо открытым пламенем перемещается в выпускной коллектор. Это вызывает его чрезмерный нагрев и ранний выход из строя. Также появляется риск возникновения детонаций прямо в коллекторе, что опасно для катализатора и прочих деталей выхлопа. Нужно следить за этой настройкой и своевременно регулировать.

Как проверить исправность магнето

Магнето является главной деталью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто по причине неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, потребуется воспользоваться тестером, и выполнить следующие действия.

На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).

Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.

Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.

В норме, искра должна быть сильной, белого цвета или иметь голубоватый оттенок. Если искра слабая, и цвет ее оранжевый либо желтый – это говорит о неисправном магнето.

Также следует учитывать тот факт, что иногда магнето в холодном состоянии может давать хорошую искру. Но после нагрева из-за внутренних неисправностей перестает производить ток. Как только катушка остывает, триммер снова запускается и работает некоторое время, пока магнето снова не нагреется. Такую катушку необходимо заменить.

Иногда аналогичную проблему с нагревом может вызывать свеча зажигания, даже если катушка исправна, поэтому нужно проверять обе детали.

Чем грозит неправильно выставленный трамблер

Если зажигание выставлено неправильно, то это грозит большими неприятностями. Вот только несколько из них.

Потеря былой мощности силовой установки и приемистости.
Увеличение расхода горючего.
Черный выхлоп, что свидетельствует о неполном сжигании топлива.
Детонация.
Прогорание клапанов и т.д.

Что касается причин сбивания заводских настроек, то, как правило, они связаны бывают с человеческим фактором. Сам водитель демонтирует по каким либо причинам трамблер, после чего стандартные настройки и сбиваются.

Интересно будет отметить, что на отечественных моделях авто бегунок выставляется по 1-му цилиндру, а вот на иномарках – по 4-му или по спецметке корпуса трамблера.

На Москвичах, Запорожцах и Волгах-24/31 метки представляют собою два разных полумесяца. Из них один короткий, другой – длинный.

Алгоритм регулировки зажигания

Зажигание на триммере регулируется довольно просто.

Снимите кожух с двигателя, открутив все удерживающие его болты. К примеру, на бензокосе Patriot (Патриот) PT 2540, чтобы снять кожух, потребуется открутить корпус воздушного фильтра, и плоской отверткой снять его с защелок. После этого пластиковый корпус легко снимется.

С помощью отвертки открутите 2 болта (полностью выкручивать не требуется), удерживающие магнето.
Поверните маховик таким образом, чтобы магниты оказались наверху.
Далее, чтобы правильно выставить наилучший зазор межу маховиком и катушкой, можно воспользоваться обычной визиткой или карманным календариком. Если ни того, ни другого у вас нет под рукой, то, чтобы настроить зажигание, можно воспользоваться листом бумаги А4, свернув его 2 раза (в итоге, у вас получится толщина в 4 листа). Данной толщины будет достаточно, чтобы получить оптимальный зазор и отрегулировать зажигание. Вставьте визитку либо бумагу между катушкой и магнитами.
Магнитное поле притянет катушку к маховику. Придерживая магнето пальцами в таком положении, закрутите удерживающие его болты.
Извлеките визитку. После этого зажигание на триммере будет отрегулировано.

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста

Прежде чем проводить установку зажигания, важно убедиться, что данная конструкция образовывает искру, которая в свою очередь вызовет воспламенение топливной жидкости, находящейся в камере внутреннего сгорания

Чтобы не обращаться к специалистам по пустякам и сохранить свои средства, нужно понимать, как проводится регулировка зажигания и настройки катушки зажигания. Рассмотрим, как выставить зажигание на мотоблок МБ 1 и МБ 2.

Выставлять зажигание можно с помощью искры. Нужно повернуть коленвал таким образом, чтобы метки шкива и газового механизма совпали. Бегунок, распределяющий потоки газа, должен показать на высоковольтную проволоку цилиндра.

Нужно немного открутить гайку, меняющую положение механической конструкции, которая определяет моменты высоковольтного импульса.

Затем надо достать высоковольтный провод из системной крышки. Он находится в ее центре. Затем разместить контакты на расстоянии 5 мм от мотокультиватора.

После этого следует включить зажигание.

Далее нужно повернуть механическую конструкцию, которая определяет момент зажигания, по часовой стрелке до отметки 200

Вышеупомянутую конструкцию осторожно повернуть в другую сторону

Все это нужно проделать с предельной осторожностью, механическая конструкция не должна изменять своего положения по отношению к мотоблоку. Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения

После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения

Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения.

Выставить зажигание можно по звуку. Если у владельца достаточно хороший слух, то данный метод проверки и регулировки зажигания вполне подойдет. Другими словами, это бесконтактная проверка свечей.

Бесконтактный метод предполагает следующий порядок действий:

Для начала нужно завести двигатель.
Затем нужно немного ослабить трамблер.
Корпус-прерыватель медленно повернуть на 2 стороны.
Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

Для начала нужно разогреть двигатель.
После этого присоединить стробоскоп к мотоблоку.
Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
Демонтировать вакуумный шланг и заглушить его.
Стробоскоп будет испускать свет, который должен быть направлен на шкив.
Снова завести двигатель агрегата, оставить его работающим вхолостую.
Повернуть трамблер.
Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
Закрутить гайку-прерыватель.

Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Отрегулировать катушку — задача не из сложных.

Как проверить катушку зажигания бензопилы?

Существует несколько эффективных способов проверки заводской катушки зажигания. Первый из них – визуальный. Для этого оператор должен аккуратно извлечь магнето из конструкции пилы, предварительно отключив все подсоединенные к нему контакты. После этого нужно осмотреть деталь.

Чаще всего ее неисправности заключаются в:

повреждении штатной изоляции, изначально вызванной постепенным или резким перегревом, повышенной вибрацией, а также скачками напряжения в созданной электрической сети. Все это приводит к короткому замыканию в заводских обмотках катушки;
нарушение целостности штатных высоковольтных проводов – результатом этому становится перегрузка и обрыв электрических проводов.

В любом из этих случаев потребуется немедленно заменить электронное зажигание бензиновой цепной пилы.

Второй способ проверки катушки заключается в испытании мультиметром.

Для этого необходимо:

Подключить прибор к положительным и параллельным отрицательным заводским контактам, предварительно настроив его в режим постоянного измерения образуемого сопротивления;
Прозвонив встроенную катушку, нужно посмотреть на прибор. В бытовых бензопилах разных производителей значения сопротивления могут отличаться друг от друга. Как правило, средние показатели составляют около 0,4–2 Ом. Если на используемом мультиметре отображено нулевое сопротивление, значит в ее штатной обмотке произошло случайное короткое замыкание. В немногих случаях прибор может показать бесконечность – тогда оператору потребуется найти обрыв цепи.

В каждом из этих случаев ремонт катушки заводского зажигания выполняется только посредством полной замены детали.

Каждый из способов позволяет получить информацию об исправности и стабильности работы заводской системы зажигания бензиновой пилы. В некоторых моделях садовых бензоинструментов производители предусматривают возможность замены только неисправной катушки. В остальных случаях владельцы бензопил обязаны заменить всю систему зажигания целиком.

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста

После этого следует включить зажигание.

Вышеупомянутую конструкцию осторожно повернуть в другую сторону

Бесконтактный метод предполагает следующий порядок действий:

Для начала нужно завести двигатель.
Затем нужно немного ослабить трамблер.
Корпус-прерыватель медленно повернуть на 2 стороны.
Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

Для начала нужно разогреть двигатель.
После этого присоединить стробоскоп к мотоблоку.
Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
Демонтировать вакуумный шланг и заглушить его.
Стробоскоп будет испускать свет, который должен быть направлен на шкив.
Снова завести двигатель агрегата, оставить его работающим вхолостую.
Повернуть трамблер.
Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
Закрутить гайку-прерыватель.

Отрегулировать катушку — задача не из сложных.

Запуск мотора

Пуск мотора осуществляется на расстоянии 3 м и больше от места заправки устройства топливом. Производить эти работы нельзя в закрытом помещении. До нужно занять устойчивое надежное положение. Мотоустройство при всем этом удерживается очень крепко. Режущий инструмент не должен соприкасаться с землей либо предметами, ведь при пуске он может крутиться.

Обслуживается агрегат только одним человеком, при всем этом сторонних лиц в зоне радиусом до 15 м находиться не должно. В неприятном случае можно получить травму из-за отбрасываемых предметов. Пуск мотора бензокосы «Штиль FS 55», свойства которой представлены в статье, не должен осуществляться от руки. Режущий инструмент после отпускания рычага газа будет двигаться в течение некого времени по инерции. Легковоспламеняющиеся материалы нужно держать вдалеке от жаркого потока газов и поверхности жаркого глушителя, потому что это может стать предпосылкой пожара.

Опережение зажигания

Как выставить зажигание на 4т скутере с опережением? Существует мнение, что если сделать это, то увеличатся скорость и мощность мотора. В теории так оно и есть. Если искра в момент сжатия будет возникать чуть раньше момента прохождения цилиндром мёртвой точки, это должно дать желаемый эффект. Но техническая реализация такой настройки зажигания на скутере связана с переносом его выступа на корпусе ротора генератора. Существует способ, который является более простым и безопасным, дающий определённый эффект. Можно на выступе зажигания сделать ступеньку. Для этого нужно снять слой 0,5 мм с половины поверхности выступа. Ступенька должна начинаться со стороны, которая первой контактирует с датчиком зажигания. Двойная искра, которая получается в результате, обеспечит более предсказуемый запуск двигателя, а также повысит вероятность зажигания при воздействии неблагоприятных факторов, связанных с погодными условиями и неправильной настройки подачи топлива и воздуха.

Система зажигания играет важную роль: без нее ни одно транспортное средство с бензиновым или дизельным мотором не сдвинется с места. От того, как она настроена, зависит качество работы двигателя, будет ли он заводиться в холодную погоду, правильно ли будет работать. В зависимости от того, как настроено зажигание и какие подобраны свечи на скутере, зависит — поедет он или нет. Из данного материала вы узнаете, как выставить зажигание на скутере самостоятельно, что для этого потребуется, как настраивать бесконтактную систему.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
T – с его помощью проводят отладку холостого хода.

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

Регулировка карбюратора бензокосы на видео проведена на слух.

7 комментариев на запись “Регулировка и ремонт карбюратора бензокосы”

Дмитрий Павлович 04.07.2016

Просьба уточнить. В разделе регулировка п.5, винт L — ошибка? Следует читать винт А? Благодарю.

подскажите начальное положение винтов H L LA

ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ

подскажите начальное положение винтов H L LA

большое спасибо за видео про ускоритель и незнал а дефект очень важный и создает огромную проблему о которой почти все умалчивают. БРАВО….

Может все таки тахометр измеритель оборотов, а не тонометр измеритель артериального давления

а у меня идет L,H,LA, это LA вместо T?

Сердцем любой бензопилы является двухтактный двигатель внутреннего сгорания.

Триммер к сложной бытовой технике не относится, поэтому большинство его пол.

Возникла необходимость в приобретении надежного и верного механического пом.

Ушли в прошлое времена советской агропромышленной гигантомании. Сгинули гиг.

Мотоблок – это экономичный вариант трактора для небольших по объему работ. .

Мотоблок Нева сегодня выпускается в разных модификациях, этот специализиров.

Выставляем зажигание на скутере

Как правильно выставить зажигание на скутере

Прежде, чем браться за, чтобы выставить зажигание на скутере, следует понять, что происходит внутри двигателя. А то, может, человек ни разу и не заглядывал внутрь, а, если и смотрел, то не задумывался о самом процессе.

Что может свидетельствовать о том, что зажигание выставлено неправильно? Какого-то одного из следующих симптомов вполне достаточно, чтобы заподозрить неладное. Двигатель работает неровно, недобирает мощности, могут присутствовать так называемые хлопки, слишком сильно дымит, плохо набирает обороты. Правда, еще не факт, что виновато именно зажигание. В любом случае следует выкрутить свечу. Цвет торца изолятора, который непосредственно входит в цилиндр, в идеале должен быть песчаного цвета. Если же он черный, закопченный, то стоит заняться регулировкой зажигания. Хотя, возможно, и не оно виновато. Но надо же с чего-то начать поиск неправильной работы двигателя. Принципиальной разницы нет, регулировать зажигание в двигателе скутера, мопеда, мотоцикла, газонокосилки или бензопилы.

Процесс выставления зажигания не сложный, но ответственный. Зажигание может быть ранним – это в случае, если топливо-воздушная смесь поджигается свечой, когда поршень еще не дошел до верхней мертвой точки. Поршень движется вверх, а в него уже ударяет расширяющийся газ. Согласитесь, плохая ситуация. Зажигание может быть и поздним, это, когда поршень уже далековато отошел вниз от верхней мертвой точки. В таком случае смесь может загораться уже, проходя через выхлопные окна цилиндра. Тоже плохо – те самые «хлопки» или дым. Правильный момент для зажигания смеси, когда поршень лишь минимально сдвинулся вниз с верхней мертвой точки. Обычно, эта величина указывается в руководстве к технике и составляет от двух до четырех миллиметров. В зависимости от конструкции двигателя.

Зажигание может быть контактным и бесконтактным. Контактное установлено на старых моделях мотоциклов, мопедов, поэтому говорить о нем не будем. Кто интересуется, найдет в сети самостоятельно. На современных скутерах устанавливают бесконтактные и электронные системы.

Если в контактной системе прерывание тока осуществляется механически, путем замыкания-размыкания цепи, то в бесконтактной несколько другой принцип работы, хотя они и схожи. В любом случае, электрический ток низкого напряжения вырабатывается генератором. Когда ротор замыкает датчик, последний посылает сигнал на коммутатор. И тот начинает накапливать электрический ток в первичной обмотке. Благодаря электромагнитной индукции, во вторичной обмотке появляется ток с высоким напряжением, достаточным, для того, чтобы вызвать искру в свече зажигания. Смысл регулировки сводится к тому, чтобы искра появилась в нужный момент.

Для начала следует разобрать картер. Сделать пометку на картере и роторе в положении верхней мертвой точки поршня. А затем, прокручивая вал, дождаться, когда же появится искра. Естественно, в этот момент свеча должна быть выкручена. Делаем еще одну пометку на картере. Расстояние между двумя метками дает нам, так называемое, опережение зажигания. Ослабляем болты на статоре генератора и выставляем зажигание так, как это указано в техническом руководстве к скутеру.

Определить верхнюю мертвую точку поршня просто. В отверстие от выкрученной свечи вставляем палочку, щепочку, полоску плотного картона. И неторопливо вращаем вал. Палочка поднимается, опускается. Наивысший подъем и дает нам верхнюю мертвую точку. Аккуратно отмечаем ее карандашом. Если руководства по эксплуатации под руками нет, можно действовать по наитию. Выньте палочку и отметьте на ней черточку, расположенную в двух-трех миллиметрах выше прежней. Вставьте палочку снова в двигатель и открутите поршень на эти два-три миллиметра ниже. На это положение и устанавливайте появление искры.

Как выставить зажигание на китайской бензокосе

Как работает карбюратор бензокосы или принцип функционирования
