Как узнать шаг цепи на бензопиле

Как посчитать звенья

Многие пользователи не знают, как правильно посчитать количество звеньев цепи, хотя делается это достаточно просто. Считать лучше по хвостовикам. Для того чтобы не сбиться при подсчете, хвостовик с которого начинаете считать, нужно пометить. Сделать это можно маркером или приклеив на него бумажку.

Второй вариант подсчета — считать количество соединительных звеньев. Быстрее считать парно, для этого цепь нужно размотать, сложить пополам и разложить на ровной поверхности, например, на столе.

Важно! При подсчете не критично ошибиться на одно звено в большую сторону. Если недосчитаться одного звена, то при выборе и покупке запасной цепи можно сделать ошибку и приобрести короткую цепь, установить которую на бензопилу будет невозможно

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

1. Снять гарнитуру и посчитать количество звеньев.
2. При помощи штангенциркуля померить ширину хвостовика.
3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Размер цепи

Этот параметр всегда зависит от размера шины, установленной на агрегате. Если вы случайно приобрели цепь меньшего размера, чем ваша шина, одеть ее не получится. Если данный элемент будет иметь размер превышающий размер шины, вы его не сможете натянуть. Оба варианта не позволяют использовать неподходящие размеры цепей. Они обычно указываются в дюймах и имеют следующие значения: 10″, 12″, 13″, 14″, 15″, 16″, 18″ и выше.

Длина цепи определяется по количеству звеньев. Под звеньями подразумеваются соединительные звенья, которые заходят в паз шины, а не режущие зубья. При покупке можно указать продавцу либо длину детали в дюймах, либо количество звеньев, входящих в ее состав. Некоторые производители вместо длины указывают именно количество звеньев в пильном элементе. Как правило, это число никак не зависит от толщины хвостика, шага и высоты профиля. Например, низкопрофильная цепь, имеющая толщину ведущего звена 1,3 мм, может состоять как из 72 звеньев, так и 56 звеньев или другого их количества.

Критерии выбора

Качество бюджетных и фирменных цепей существенно отличается. Многие владельцы дешевых бытовых бензопил предпочитают эксплуатировать свою технику с более совершенными пильными гарнитурами ведущих брендов Штиль, Хускварна и Oregon. Неофициальный рейтинг зафиксировал рост потребительского спроса на аналогичную продукцию торговых марок Hammer и PowerSharp.

Стандартная длина шины бытовой пилы мощностью 2-2,5 л.с. составляет 40-45 см. Размер высокопроизводительных аналогов профессионального класса доходит до 70 см.

Более высокий ценовой уровень фирменных шин и цепей компенсируется высоким качеством сложных распиловочных работ, увеличенным ресурсом, стабильностью рабочих характеристик на протяжении всего времени назначенного производителем срока службы.

Как исключить риски покупки цепного фальсификата

Отдельные недобросовестные производители и продавцы пытаются выдавать свои поделки за высококачественную продукцию известных брендов.

Они подделывают и саму цепь, и фирменную упаковку. Внешне инструмент выглядит точно так же, но, поскольку фальсификаторы экономят на материалах, долго он не прослужит.

Упаковка, как правило, сделана из неплотного картона, печать часто смазанная и нечеткая. Если взять несколько таких упаковок- на всех будет один и тот же серийный номер.

Опытные мастера советуют не играть в рулетку, самостоятельно пытаясь распознать подделку. Лучше покупать цепи в фирменных сервисных центрах или в проверенных строительных магазинах, дорожащих своей репутацией и не связывающихся с фальсификаторами.

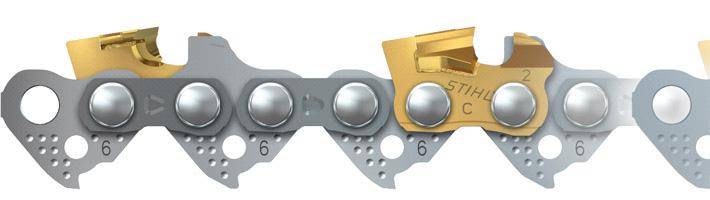

Stihl

Этот производитель с большим отрывом лидирует в производстве твердосплавных цепей. На данный момент на рынке можно найти различные варианты особого плотна для сложных работ.

3/8″P, Picco Duro 3 (PD3), 1,3 мм

• Тип: твердосплавная.
• Шаг: 3/8 дюйма.
• Толщина звена: 1,3 мм.

• Количество звеньев: 50 — 55.
• Цена 1700 — 1900 р.

Концерн рекламирует эту цепь как первую твердосплавную низкопрофильную цепь. Она предназначена для использования в любительском и профессиональном инструменте. Имеет классические стандарты, позволяющие использовать её в наиболее распространённых образцах бытовых и полупрофессиональных инструментах. Толщина звена в 1,3 мм ориентирована на пилы средней мощности. Шаг 3/8 дюйма является самым распространённым среди пил, находящихся в продаже.

Отличительной особенностью данной цепи является то, что она выполнена не по схеме «слой повышенной твёрдости на обычной стали». Режущие звеня выполнены целиком из сплава нужных свойств. По заверению производителей, данная цепь остаётся острой в 4 раза дольше по сравнению с обычными.

.325″ Rapid Duro 3 (RD3), 1,5 мм

• Тип: твердосплавная.
• Шаг: .325 дюйма.
• Толщина звена: 1,5 мм.

• Количество звеньев: 60, 66, 72.
• Цена 2300 — 2500 р.

Ещё одна твердосплавная цепь, но на этот раз уже ориентированная на более профессиональный сегмент. Используемый шаг в 0,325 дюйма и толщина в 1,5 миллиметра являются не такими распространёнными в магазинах, тяготеют к специальному инструменту. Однако замена ведущей звёздочки и шины позволит успешно применять данное изделие практически в любом агрегате.

Твёрдый сплав наносится на зубья из стали повышенной прочности методом электролитического хромирования. Это даёт не только высокую точность реза и плавность работы, но и крепость соединения напайки с основанием. Благодаря этому даже повышенная нагрузка на цепь не приводит к выкрашиванию и отставанию твёрдых элементов от несущей конструкции остальной цепи.

3/8″ Rapid Duro 3 (RD3), 1,6 мм

• Тип: твердосплавная.
• Шаг: 3/8 дюйма.
• Толщина звена: 1,6 мм.

• Количество звеньев: 60, 66.
• Цена 2600 — 2900 р.

Конструктивно похожая цепь, но имеющая несколько другие характеристики. В частности, изменения коснулись шага и толщины звена. 3/8 дюйма — самый распространённый типоразмер цепи. Выпуская полотно с таким параметром, производитель проявил заботу о пользователе, которому теперь нет нужды менять звёздочку, чтоб применить изделие повышенной твёрдости. Это весьма обрадует владельцев тех бензопил, где ведущая звёздочка выполнена в едином блоке со сцеплением/

С другой стороны, толщина в 1,6 мм рассчитана на пилы исключительно профессионального и изредка полупрофессионального инструмента. Обладателю бытовой модели, шина которых обычно имеет паз под цепь 1,3 мм, придётся приобретать полностью новую пильную гарнитуру. Момент достаточно спорный, хотя цена цепи изначально рассчитана на людей, которые не ограничены в средствах.

3/8″ Rapid Duro Rescue (RDR), 1,6 мм

• Шаг: 3/8 дюйма.
• Толщина звена: 1,6 мм.
• Количество звеньев: 72.

• Цена 9500 — 10600 р.
• Тип: твердосплавная, с победитовыми напайками.

Серия RDR самими конструкторами определяется как наиболее прочная цепь. Её предназначение уже сугубо специфическое. Это особо сложные условия, с которыми сталкиваются пожарные, спасательные или аварийно-технические службы. В ситуациях, когда нужно в буквальном смысле прорываться через завалы для спасения жизни и имущества, а также предотвращения других аварийны ситуаций, счёт иногда идёт на секунды. Спасатели должны быть уверены в работоспособности и высокой производительности своего инструмента, который и обеспечивает цепь.

Изделие предназначено не только для сплошной древесины. Металлические включения перепиливаются почти так же быстро, как и волокна целлюлозы. Специалисты говорят, что композитные материалы и бронированное стекло также можно одолеть той цепью за короткий промежуток времени.

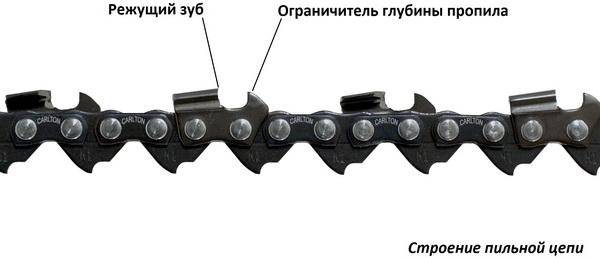

Конструкция цепи

Поскольку при обсуждении пильного полотна встречаются специфические термины, необходимо понимать, что имеется в виду. Снятую цепь лучше уложить перед собой на столе и верстаке и внимательно на неё взглянуть.

В составе этого элемента есть три типа звеньев:

1. Режущие — именно благодаря им пилы вгрызается в древесину. Они оснащены режущей кромкой. Бывают правые и левые.
2. Ведущие — они входят в зацепление с зубьями направляющей и ведущей звёздочек, благодаря чему цепь движется по шине. Зубчик с внутренней стороны звена называется хвостовиком.
3. Соединительные — с их помощью все элементы цепи составляют одно целое. Они не имеют выступающих частей, а только отверстия под заклёпки.

Таблицы размеров пильных цепей и шин для бензопил по моделям

Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.

Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.

Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.

Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.

Толщина ведущего звена. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:

• 1,1 мм (0,043’’) для маломощных пил
• 1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
• 1,5 мм (0,058’’) мощные и производительные пилы,
• 1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.

Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений — лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.

Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи. Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления (например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.

Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.

Дополнительными характеристиками цепи являются высота профиля и глубина резанья.

Высота профиля.

Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.

Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.

Как проявляется необходимость заточки цепи

Если рабочие зубцы потеряли остроту либо неравномерно износились по высоте — работа такой бензопилой из удовольствия превращается в мучение.

Характерными признаками необходимости заточки цепи являются:

• снижение производительности;
• возрастание шума и вибрации при распиле;
• частые обратные толчки при заведении пилы в существующий пропил;
• образование мелкой по сравнению с обычной стружки;
• запах тлеющего дерева.

При проявлении этих признаков следует остановить работу и наточить цепь. Это можно сделать двумя методами.

Ручной способ заточки не требует полного снятия цепи с шины- достаточно ее ослабить. На затачиваемое звено устанавливают специальную оправку, задающую углы заточки рабочих поверхностей зубцов. С помощью круглого и плоского напильника, движущегося по направляющим, проводят заточку зубца. Далее оправку ослабляют и переставляют на следующее звено, повторяя операцию.

Точность заточки таким способом сильно зависит от квалификации и накопленного опыта работника. Преимущество его состоит в невысокой стоимости заточного комплекта и возможности правки зубьев прямо на рабочем месте.

Второй способ требует наличия дорогого оборудования, сравнимого по стоимости с самой бензопилой. Такой станок окупится, если требуется затачивать большое количество цепей каждый день. Несомненными достоинствами способа служат

• высокая производительность механизированных или автоматизированных установок;
• стабильность углов заточки от звена к звену;
• возможность установить высоту заточки по наиболее сточенному зубу.

Последняя возможность позволяет автоматически выравнивать высоту зубцов. Это существенно повышает срок службы цепи, поскольку нагрузка равномерно распределяется между всеми звеньями.

Еще один способ, позволяющий сэкономить и время, и средства- отдать цепь на заточку в сервисный центр. Он удобен, если есть запасная цепь.

Как подобрать

Вопрос подбора актуален для малоопытных пользователей. Профессионалы знают о гарнитуре практически все и умеют выбирать то, что им нужно. По этой причине, наши советы будут ориентированы именно на любителей, а не на профи. Итак, приступим.

Для того чтобы правильно выбрать нужно:

1. Знать характеристики бензопилы, а именно шаг и длину шины. Опираться на название и модель бензопилы при выборе не стоит, т.к. на одну бензопилу могут устанавливаться шины различной длины и ширины посадочного звена.
2. Заранее определиться с объемом и видом работ, для которых планируется её использовать. Если пилить поперек, то выбираем чизельные, вдоль – чипперные.

Важно! Затачивать под продольный рез (10 0 ) придется самостоятельно или в сервисном центре. Гарнитура, заточенная для продольного реза, в продаже встречается редко

Отдельно нужно упомянуть о выборе гарнитуры Штиль. Если вы планируете купить цепь этого производителя (они на сегодняшний день считаются самыми качественными), то для выбора лучше воспользоваться специальной формой поиска, которую можно найти на сайте компании.

Введя в форму поиска данные бензопилы, программа автоматически выберет и предложит вам подходящие варианты. Сервис удобный, но имеет один большой минус, подбор ведется только по моделям бензопил Штиль. Для того чтобы подобрать цепь для пил других брендов, придется вооружиться каталогом.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

№	Расстояние между заклёпками	Шаг цепи (ширина в дюймах)
1	6,35мм	1/4
2	8,25мм	0,325
3	9,3мм	3/8 (0,375)
4	10,26мм	0,404
5	19,05мм	3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

• высокий уровень производительности за счёт широкого пропила;
• возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

• низкий уровень вибрации;
• плавные движения при пропиле;
• чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Как пользоваться таблицей?

В левой колонке обозначены наиболее распространенные модели бензопил, в последующих – ведущие критерии. Отыскав нужную модификацию инструмента, можно в течение нескольких секунд узнать необходимые данные относительно ее пильной части и быстро разрешить любую спорную ситуацию.

Цепь бензопилы выполняет важную функцию при работе. Именно от неё в большей степени зависит производительность и скорость реза.

Правильно подобрав пильную гарнитуру для бензопилы с малой мощностью, можно значительно увеличить характеристики её работы. В этой статье рассмотрим виды цепей и их основные параметры.

Как пользоваться таблицей?

В левой колонке обозначены наиболее распространенные модели бензопил, в последующих – ведущие критерии. Отыскав нужную модификацию инструмента, можно в течение нескольких секунд узнать необходимые данные относительно ее пильной части и быстро разрешить любую спорную ситуацию.

Цепь бензопилы выполняет важную функцию при работе. Именно от неё в большей степени зависит производительность и скорость реза.

Правильно подобрав пильную гарнитуру для бензопилы с малой мощностью, можно значительно увеличить характеристики её работы. В этой статье рассмотрим виды цепей и их основные параметры.

Некоторые важные моменты при выборе цепей или бензопилы

Существуют другие показатели, оказывающие влияние на производительность инструмента и специфику работы.

Значения, которые рекомендуется принять к сведению:

• геометрия режущего зуба (профиля);
• количество режущих звеньев;
• тип заточки режущей кромки звена.

Структура цепи пилы.

Режущий профиль бывает двух типов: чизельный и чипперный. Первый вариант имеет прямую рабочую поверхность и является более производительным. Второй тип имеет серпообразную форму и пониженную производительность. В обслуживании чипперная цепь легче, так как ее легче затачивать, не требуется жесткое соблюдение углов заточки. Чизельные варианты чаще применимы с шагом 3/8 и 0.404”.

Количество режущих зубьев всегда определяется их соотношением на количество направляющих входящих в шину пилы. То есть звено с режущей частью имеет два направляющих звена. Если такого сочетания не наблюдается, это означает, что цепь сомнительного производства.

Тип заточки режущих профилей регламентируется типом будущих работ. Обычно классическая бензопила применяется для поперечных распилов дерева и крайне редко для продольных. В редких случаях попадаются цепи с режущими звеньями, имеющими ориентацию для продольных разрезов.

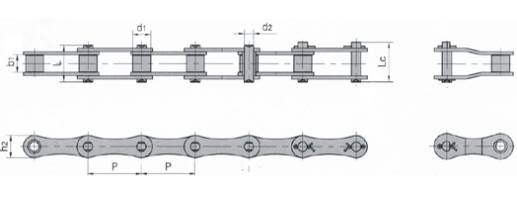

Цепи приводные роликовые

Цепи приводные роликовые предназначены для силовых механических передач разнообразных машин и механизмов. Из всех приводных цепей получили наибольшее распространение. Существует три основных стандарта, регламентирующих параметры приводных роликовых цепей – ГОСТ 13568-97, принятый в России; ISO/R 606, британский стандарт, принятый в европейских странах, и ANSI B29.1М, принятый в США. Цепи данного вида могут быть изготовлены разборными, с прямым и изогнутым контуром пластин, а также с различными видами антикоррозионных покрытий. Размеры роликовых цепей имеют полные аналоги среди цепей американского и британского стандартов.

перейти в раздел Техподдержка

Нормативные документы: ГОСТ 13568-97 Цепи приводные роликовые и втулочные. Международные стандарты: ISO/R 606, ANSI B29.1М.

Цепи приводные роликовые четырехрядные ГОСТ 13568-97 (4ПР)

Наименование приводной роликовой цепи 4ПР Обозначение цепи Шаг цепи Диаметр ролика цепи Ширина между внутренними пластинами Диаметр валика цепи Длина валика цепи Ширина внутренней пластины Разрушающая нагрузка цепи Вес одного метра цепи ISO 606 ANSI B29.1M P d1 b1 d2 Lc h2 g мм кН/кгс кг/м

4ПР-19,05-128	12A-4	60-4	19,05	11,91	12,7	5,94	101,9	18,2	128/12800	5,75
4ПР-19,05-155	—	—	19,05	11,91	12,7	5,94	101,9	18,2	155/15500	6,80
4ПР-25,4-228	16A-4	80-4	25,40	15,88	15,88	7,92	129,9	24,2	228/22800	10,90
4ПР-31,75-355	20A-4	100-4	31,75	19,05	19,05	9,53	157,5	30,2	355/35500	14,70
4ПР-38,1-508	24A-4	120-4	38,10	22,23	25,4	11,1	197,1	36,2	508/50800	22,00
4ПР-50,8-900	32A-4	160-4	50,80	28,58	31,75	14,27	252,3	48,3	900/90000	38,00

Пример условного обозначения цепи:4ПР-50,8-900 4 — рядность цепи ГОСТ 13568-97 ПР — приводная роликовая 50,8 — шаг цепи в мм 900 — разрушающая нагрузка в кН

Пример условного обозначения комплектующих изделий: С- 4ПР — 50,8 — 900 — звено соединительное к цепи П- 4ПР — 50,8 — 900- звено переходное к цепи П2- 4ПР — 50,8 — 900- звено двойное переходное к цепи

READ Как Развести Бензин Для Бензопилы Partner

в начало страницы

Какую цепь лучше ставить на бензопилу

В приводной роликовой цепи с изогнутыми пластинами может быть только нечетное количество звеньев.

Наименование приводной роликовой цепи с изогнутыми звеньями (ПРИ)	Шаг цепи	Диаметр ролика цепи	Ширина между пластинами	Диаметр валика цепи	Длина валика цепи	Ширина пластины цепи	b max	Разрушающая нагрузка на цепь	Вес 1 метра цепи
P	d1	b1	d2	Lc	h2	мм	Q min	q
мм	кН/кгс	кг/м
ПРИ-78,1-360	78,1	33,3	38,10	17,15	102	45,5	51,0	360/36000	14,5
ПРИ-78,1-400	78,1	40	38,10	19	102	56	51,0	400/40000	19,8
ПРИ-103,2-650	103,2	46	49,00	24	135	60	73,0	650/65000	28,8
ПРИ-140-1200	140	65	80,00	36	182	90	94,0	1200/120000	63

Пример условного обозначения цепи:ПРИ-103,2-650ПРИ- приводная роликовая с изогнутыми пластинами 103,2 — шаг цепи в мм 650 — разрушающая нагрузка в КН

в начало страницы

          Цепи приводные роликовые длиннозвенные ГОСТ 13568-75 (ПРД)

Приводные роликовые длиннозвенные цепи предназначены для использования в передачах с большими межосевыми расстояниями и в передачах с низкой окружной скоростью и звездочками большого диаметра. Длиннозвенные цепи конструируются на базе приводных роликовых цепей ПР с увеличенным вдвое шагом. Рабочая нагрузка цепей данного типа ниже, чем у обычных роликовых цепей такого же шага.

Наименование приводной роликовой цепи ПРД	Обозначение цепи	Шаг цепи	Диаметр ролика цепи	Ширина между внутренними пластинами	Диаметр валика цепи	Длина валика цепи	Ширина внутренней пластины	Разрушающая нагрузка цепи	Вес одного метра цепи
ISO 606	ANSI B29.1M	P	d1	b1	d2	Lc	h2		g
мм	кН/кгс	кг/м
ПРД-31,75-2300	210В	—	31,75	10,16	9,65	5,08	24	14,8	23,0/2300	0,6
ПРД-38-3000	—	—	38	15,88	22	7,92	42	21,3	30,0/3000	1,87
ПРД-38-4000	—	—	38,00	15,88	22	7,92	47,0	21,3	40,0/4000	2,1
ПРД-50,8-6000	216А	2080	50,80	15,88	15,88	7,92	39,0	24,2	60,0/6000	1,9
ПРД-63,5-8900	220А	2100	63,50	19,05	19,05	9,53	46,0	30,2	89,0/8900	2,6
ПРД-76,2-12700	224А	2120	76,20	22,23	25,4	11,1	57,0	36,2	127,0/12700	3,8

Пример условного обозначения цепи:ПРД-38-4000ГОСТ 13568-75 ПРД —  приводная роликовая длиннозвенная 38,0 — шаг цепи в мм 4000 — разрушающая нагрузка (Н)

Примеры условного обозначения комплектующих изделий: СПРД38,0-4000- звено соединительное к цепи ППРД38,1-4000- звено переходное к цепи

в начало страницы

Шаговые характеристики пильной цепи

Чтобы правильно подобрать цепь, она должна совпадать с шиной по ее длине, ширине и другим конструктивным элементам.

Бытовая техника чаще всего комплектуется цепями с шагом 3/8 “. Они отличаются плавным ходом и достаточной степенью надежности и безопасности.

Модели профессионального класса с большой скоростью реза и повышенной мощностью используют звено большего шага — 0, 404“.

Попытка подобрать такую шину к бытовой бензопиле скорее всего приведет к ее перегрузке, повышенному износу и быстрому выходу из строя деталей двигателя и трансмиссии.

Как узнать

Чтобы определить шаг цепи, используемой на вашей бензопиле, обычно используют один из следующих способов:

• Снять шину и прочесть маркировку на хвостовике. Кроме искомого параметра, там в обязательном порядке обозначают длину гарнитуры, ширину паза между щеками, а также модуль звездочки.
• Если осталась упаковка, то можно посмотреть на ней. Ведущие производители печатают на ней не только шаг, но и тип зуба, ширину, номер напильника для затачивания.
• Измерить штангенциркулем расстояние между двумя соседними деталями звеньев. Это могут быть основания зубьев, их хвостовые части, центры роликов. Для роликов нужно взять ТРИ соседних.

От шага напрямую зависит производительность инструмента, поэтому у профессиональных моделей он больше. Категорически не рекомендуется приспосабливать к мощным бензопилам шины с небольшим шагом. Недогруз двигателя также приведет к ускоренному износу его деталей и сокращению ресурса высококачественной производительной бензопилы.

Для каждого класса операций лучше подобрать отдельную бензопилу, максимально соответствующую ему по характеристикам.

Во время выбора пазов и выпиливания внутренних разрезов приходится работать самым концом шины. При этом высока вероятность отбоя (или отскока) пилы. Это еще один довод за приобретение двух пил: мощной высокопроизводительной для массовых операций и распила толстых бревен или брусьев, и небольшой модели с короткой гарнитурой и маленьким шагом для доработки фигурных пропилов, пазов и других тонких деталей.

Цепи бывают нескольких типов

1. Цепь для односкоростных велосипедов (Single-speed)

Как видно из названия стоит на односкоростных городских велосипедах без переключения передач, на детских и подростковых велосипедах, а так же у велосипедов с планетарной втулкой. У этих велосипедов на заднем колесе одна звездочка, а переключение скоростей происходит внутри задней втулки.

Single-speed цепь при грамотной эксплуатации практически не изнашивается до полной «смерти» и «живет» столько же, сколько и сам велосипед. Это обусловлено тем, что цепь на односкоростном велосипеде представляет собой прямую линию от передней к задней звезде и не испытывает нагрузок на поперечный изгиб как в случае с многоскоростными велосипедами.

Их изготавливают из более толстых и соответственно прочных и жестких пластин, подвергают термической и химической обработке для увеличения износоустойчивости.

Обратите внимание, что зубцы односкоростных звезд захватывают звено цепи на всю высоту ролика и более крепко ее держат. Нагрузка на ролик равномерная и постоянная

Это одна из причин, почему они практически не растягивается, в отличие от многоскоростной велоцепи

Это одна из причин, почему они практически не растягивается, в отличие от многоскоростной велоцепи.

Ширина Single-speed (сингл-спид) цепи, измеряемое как расстояние между пластинами внутреннего звена, от 8.7 до 11.0 мм.

Кстати, эффективность педалирования на прямой цепи выше, чем на перекошенной многоскоростной — нет потерь энергии на преодоление трения, возникающее при её изгибе.

2. Цепь для многоскоростных велосипедов

Многоскоростная велоцепь предназначена для велосипедов с переключением скоростей. Отличается от односкоростной наличием зазора между пластинами звена. Он позволяет цепи изгибаться вбок (см. на рисунке выше). Еще они обычно меньше по ширине, так как толщина звезд кассеты велосипедов с переключением скоростей меньше чем на односкоростных моделях.

Обратите внимание, что зубцы звезд кассеты и передних звезд на многоскоростных велосипедах захватывают звено цепи не на всю высоту ролика, а приблизительно на половину. Их зубцы ниже, так как цепь при переключении передач перескакивает с одной звезды на другую

Из-за этого нагрузка на ролики цепи не такая равномерная, как на односкоростных моделях

Из-за этого нагрузка на ролики цепи не такая равномерная, как на односкоростных моделях.

В статье «Что такое передачи (скорости) у велосипеда и как их переключать» уже упоминалось о рекомендуемых и не рекомендуемых вариантах включения передач. Они обусловлены сильным перекосом цепи, что ведет к быстрому износу не только её самой, но и задних (на кассете) и передних (в системе) звезд. Приведем эти варианты еще раз:

Цепь многоскоростного велосипеда практически всегда имеет перекос, что снижает эффективность педалирования и приводит к износу элементов трансмиссии: цепи, передних и задних звезд.

Так же как и предыдущий тип состоят из внутренних и внешних звеньев.

3. Облегченные велосипедные цепи.

У них пустотелые пины и с перфорация в пластинах.

Они часто легче своих стандартных собратьев на 20-25 процентов, однако и дороже при меньшей прочности. Используются велосипедистами, которые борются за каждый грамм лишнего веса. В основном это гонщики.

В силу конструктивных особенностей такие велоцепи больше растягиваются и в целом не такие крепкие, как рассмотренные выше виды.

4. Велосипедные цепи Халфлинк (Half-link)

Цепи с одним повторяющимся звеном называются Халфлинк цепи (по английски Half-link, где half — половина, link — звено).

Здесь особенность в том, что у них нет внутренних и внешних звеньев, а все звенья одинаковые. При этом длина звена составляет 1/2″ (12,7 мм.). Их легче подгонять под нужную длину, т.к. можно укорачивать по одному звену. Однако опыт эксплуатации показывает, что из-за особенностей конструкции, они чаще рвутся и сильнее растягиваются.

Шаг цепи

Это главный критерий классификации для всех элементов режущей системы. Он определяется как расстояние между тремя соединительными заклепками цепи, разделенное на 2. Исторически сложилось, что цепные пилы стали массово использоваться на североамериканском континенте, поэтому шаг цепи стал маркироваться в дюймах. У всех производителей для этой маркировки существуют 4 типоразмера: 1/4”, 0,325”, 3/8”, 0,404”. В привычных нам миллиметрах это соответственно: 6,35 мм, 8,25 мм, 9,3 мм, 10,26 мм.Так рассчитывается шаг цепиЧто технически означает величина шага? Чем она больше, тем для большей мощности цепных пил и диаметра дерева цепь предназначена. Оговоримся, что тут обязательно надо учитывать и другие параметры режущей системы, и пользовательский опыт работы инструментом. Чтобы потенциальному пользователю было сразу понятно назначение аксессуара, Husqvarna обозначает шаг цепи для мощных профессиональных пил как 3/8” (например, для цепи Husqvarna X-Cut С85), а для любительских моделей – как 3/8” mini (например, для цепи Husqvarna X-Cut S93G).
