Особенности ухода за устройством
Чтобы виброплита прослужила долго, нужно придерживаться рекомендаций завода-изготовителя, соблюдать все инструкции и своевременно проводить плановое ТО (техническое обслуживание).
Вот несколько рекомендаций по уходу за виброплитами:
Нужно следить за состоянием фильтрующего элемента, своевременно его очищать или заменять.
Используйте качественные масла и топливо. Регулярно проверяйте уровень масла в двигателе и редукторе. Заменяйте своевременно, согласно инструкции.
Перед началом работы на холостых оборотах, в течение 5-10 минут желательно прогреть двигатель
Особенно важно это делать при низких температурах окружающего воздуха.
Мнение эксперта
Кузнецов Василий Степанович
Во время эксплуатации нужно бережно относиться к устройству, выполнять только посильные задачи
Важно следить за температурным режимом двигателя, при необходимости делать перерывы на отдых, отключая устройство.
Плита и рама
Плита представляет собой лист металла, толщина которого способна обеспечить достаточную жесткость.
Обычно используют стальной лист от 8 мм и толще.
Средний размер рабочей поверхности плиты составляет 60*40 см, хотя имеются и другие варианты.
Передний и задний края плиты приподняты для беспрепятственного перемещения по поверхности участка.
Рама представляет собой подставку под двигатель и эксцентриковый вал. Она выполняет также функцию дополнительного груза, который придает виброплите большую эффективность, увеличивает величину вынуждающего усилия. Еще одна задача, которую попутно решает рама — усиление жесткости и прочности основания, компенсация механических нагрузок от вращающегося ротора.
Конструкция самодельной рамы может быть любой. Основная задача — усиление и утяжеление плиты, поэтому используют куски швеллера, рельсы и прочие массивные и прочные элементы. Единственно, о чем следует помнить — виброплиту рано или поздно надо помещать на хранение, что может потребовать переноски вручную. Чрезмерно большой вес создаст сложности.
Четыре критерия выбора виброплиты
Перед тем, как окончательно выбрать виброплиту для уплотнения грунта, важно обратить внимание на соотношение веса рабочего органа и мощности двигателя. Немаловажной является и цена
К примеру, для уплотнения грунта под укладку труб в траншеи можно использовать небольшой каток. Однако реверсивная виброплита будет дешевле и эффективней. Добавьте сюда разницу в трудозатратах по доставке и эксплуатационные расходы, и станет понятно, почему тенденция последнего времени ведет к использованию более компактного оборудования.
То же можно сказать и о благоустройстве территории, а также об уплотнении асфальта на тротуарах или, скажем, тротуарной плитки.
Помимо стоимости при выборе модели виброплиты, учитывают следующие характеристики:
- вес оборудования;
- тип двигателя;
- вибросила;
- габариты основания.
Вес виброплиты
Вес является одним из наиболее важных параметров. Этот критерий важен на этапе планирования работ. Для благоустройства частной территории, укладки дорожек подойдут небольшие модели весом от 50 до 100 кг. Этак категория плит является самой востребованной на российском рынке. При этом, стоит учитывать, что глубина обработки грунта у них в пределах 12-15 см.
Во время прокладки труб или ремонте дорожного полотна используют технику весом до 250 кг. Её вибросилы хватает на глубину уплотнения до 25 см.
Но это далеко не максимальный вес. Производители предлагают вибрационные плиты массой до 700 кг. Но это уже дорогостоящее оборудования для особых условий.
Тип двигателя
Вибрационная плита оснащается тремя типами двигателей: бензиновым, дизельным и электрическим.
Самым распространённым является бензиновый силовой агрегат. Такие модели отличаются простотой управления и обслуживания. Именно они используются в малоэтажном строительстве, благоустройстве и дорожных работах средних масштабов. Популярность им придаёт экономичность при эксплуатации и автономность.
Однако такие модели достаточно шумные. К тому же, применение ДВС не позволяет снизить массу оборудования и сам требует обслуживания.
Дизельные устройства являются самыми мощными и тяжелыми. Большинство моделей оснащены дистанционным управлением. Тяговитость дизеля повышает эффективность работы виброплит.
К недостаткам относят ещё больший шум, чем от бензинового двигателя и нестабильную работу при низких температурах.
Электрификация автомобилей и оборудования, в т.ч. строительного привела к появлению электрических моделей виброплит. Они компактные, малошумные, экологически безопасные, поскольку не выделяют вредных выбрасов. Однако заряда батареи хватает до 45 минут работы, а подзарядка занимает от 1 часа.
Основное, для чего нужна такая виброплита – это уплотнение грунта и материалов в частном секторе, коттеджных посёлках, а также ямочный ремонт дорог. В общем там, где нет большого объёма работ и заряда одного аккумулятора будет достаточно для выполнения одного цикла операций.
Мощность вибрационного усилия
Чем выше этот критерий, тем более плотные материалы способна утрамбовать виброплита. Для укладки декоративных дорожек подойдут модели мощностью до 12 кН. Больше использовать не рекомендуется, поскольку они просто повредят или зароют в песок тротуарную плитку.
А для крупных объёмов, работ по щебню и там, где необходимо уплотнять глубокий слой грунта используют машины вибросилой от 16 кН.
Габариты основания
Чем больше подошва, тем быстрее будут продвигаться работы, поэтому для крупных объектов нужно большое основание. При этом для уплотнения гравия на приусадебном участке вполне хватит компактной модели.
При работах по прокладке коммуникаций стоит помнить, что основание виброплиты должно поместиться в ширину траншеи и, желательно, быть кратной этой величине, чтобы уплотнять грунт равномерно.
Также, плитой с большим основанием сложнее работать в стеснённых условиях: вокруг столбов, возле стен, на поворотах и в углах.
Что такое вибрационная плита

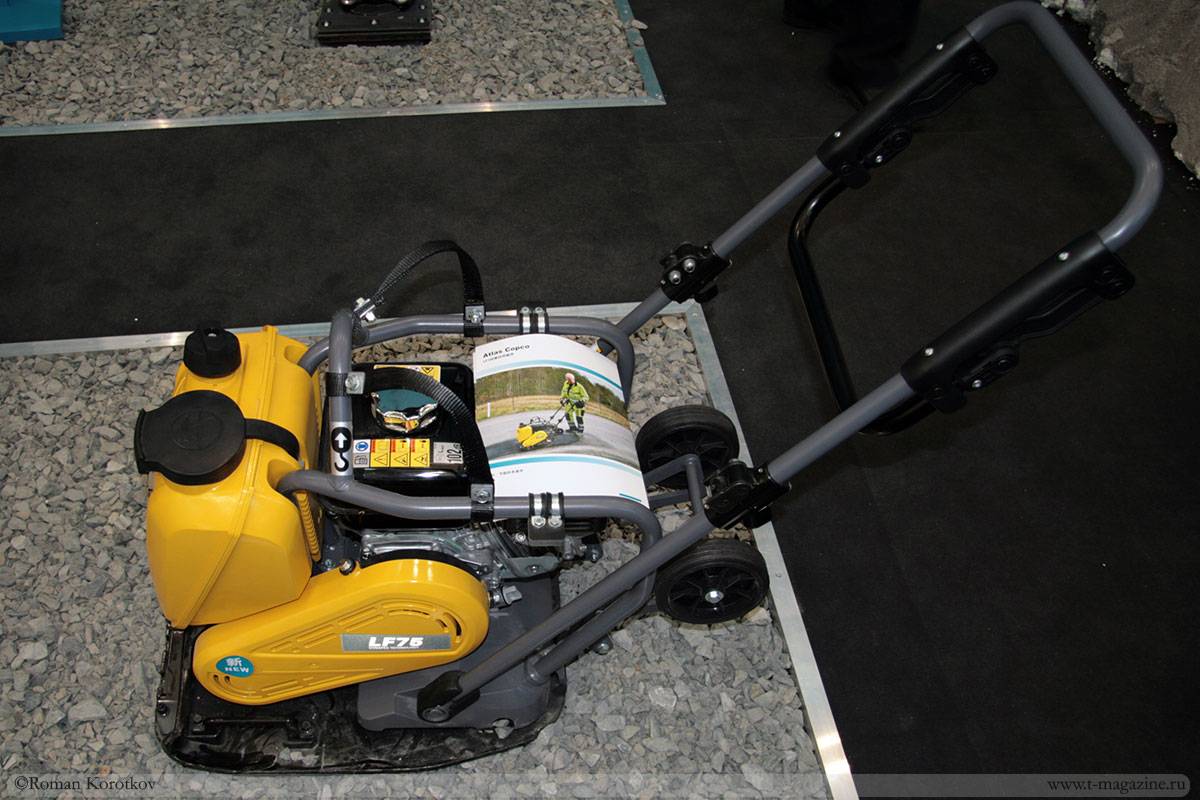

Виброплита – это специализированное ручное оборудование, которое используют для различных работ по трамбовке и уплотнению грунта или других сыпучих материалов. Благодаря своим габаритам, это оборудование очень удобно для работ на небольших площадях и в труднодоступных местах.
Задача виброплиты – сделать основание более устойчивым к разрушениям через увеличение плотности и устранение лишнего воздуха и влаги. Прочная поверхность не даст просесть фундаменту, тротуарной плитке, новому асфальтовому покрытию.
На вопрос: вибропилита, что это такое, самым распространённым будет ответ – рама с двигателем, ручка и блок управления, закреплённые на прямоугольном основании из чугана или прочного стального листа. Именно так выглядят большинство уплотняющих плит. Хотя их устройство гораздо сложнее.
Однако любую виброплиту можно легко перевозить с одного объекта на другой: лёгкие на автомобиле, средние и тяжёлые на лёгком коммерческом транспорте типа каблук или газель, либо на платформе эвакуатора.
Роль ручки управления в устройстве вибпроплиты
В таком устройстве как виброплита, когда рынок пестрит различными моделями, нередко отличающимися только дизайном, принципиально помыслить о безопасности работников. Если честно, лучше, если модель вообщем будет без ручки. Но такие аппараты благопристойно скажутся на вашем кошельке и весить будут от 700 кг, зато управление осуществляется удаленно. Если ручка находится, то нужно проследить, чтоб она оснащалась виброзащитной накладкой.
Устройство виброплиты не подразумевает сложных схем и устройств деяния
Однако потому что это оборудование, часто интенсивно использующееся в томных критериях, нужно уделять внимание и подабающему уходу за ним. Смена фильтров виброплиты, свеч, масла, впору пройденное техобслуживание
и ваша виброплита прослужит надежно сильно много лет.
Устройство виброплиты Bomag
Источник

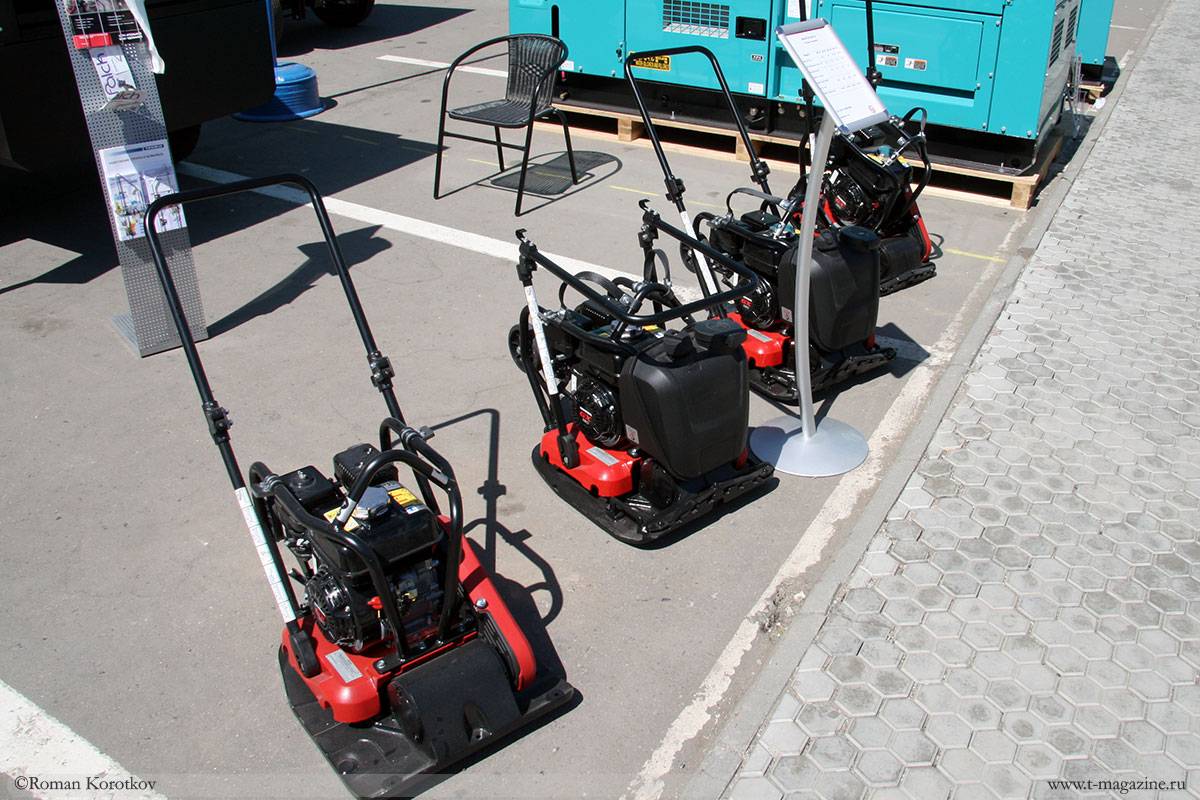

Классификация вибрационных плит
Можно подумать, что виброплита – это такой инструмент, для управления которым нужны специальные навыки. Однако это не так. Использовать её на своём садовом или коттеджном участке может любой. Главное – ознакомиться с правилом эксплуатации и правильно выбрать нужную модель.
Важным моментом является то, что виброплита – это может быть инструмент или оборудование, в зависимости от использования. Самоходная ручная представляет собой инструмент, а вот работающая в паре с другой техникой – уже оборудование.
Именно поэтому, стоит обратиться на классификацию виброплит. Они подразделяются на оборудование, управляемое идущим позади оператором и навесное оборудование для гидравлической техники или в качестве прицепного для буксировке позади транспортных стредств – трактора или грузовика/тягоча.
Кроме того, существует классификация по трём основным типам, в зависимости от:
- управления
- движения
- запуска
По типу управления
Основная часть данного вибрационного оборудования на ручном управлении. Такие виброплиты требуют непосредственного присутствия оператора, который будет задавать направление движения.
Там, где сложно развернуться оператору или есть риск травмы во время работ, используют виброплиты на дистанционном управлении. Они стоят дороже, поскольку оснащены дополнительной электроникой, но более безопасны. К тому же или удобно работать в траншеях, визуально оценивая качество работы сверху.
Есть модели, которые не передвигаются самостоятельно, а ими управляют с помощью техники. Такие виброплиты являются навесным или прицепным оборудованием и работают в сцеплении с другим транспортным средством. Они могут крепиться к трактору, экскаватору или грузовому автомобилю. Ещё они могут переставляться с места на место подъемной техникой.
По типу движения
Виброплиты – это самоходный инструмент или навесное оборудование для экскаваторов, трактора или грузового автомобиля. Самоходные модели бывают переднего хода или реверсивные.

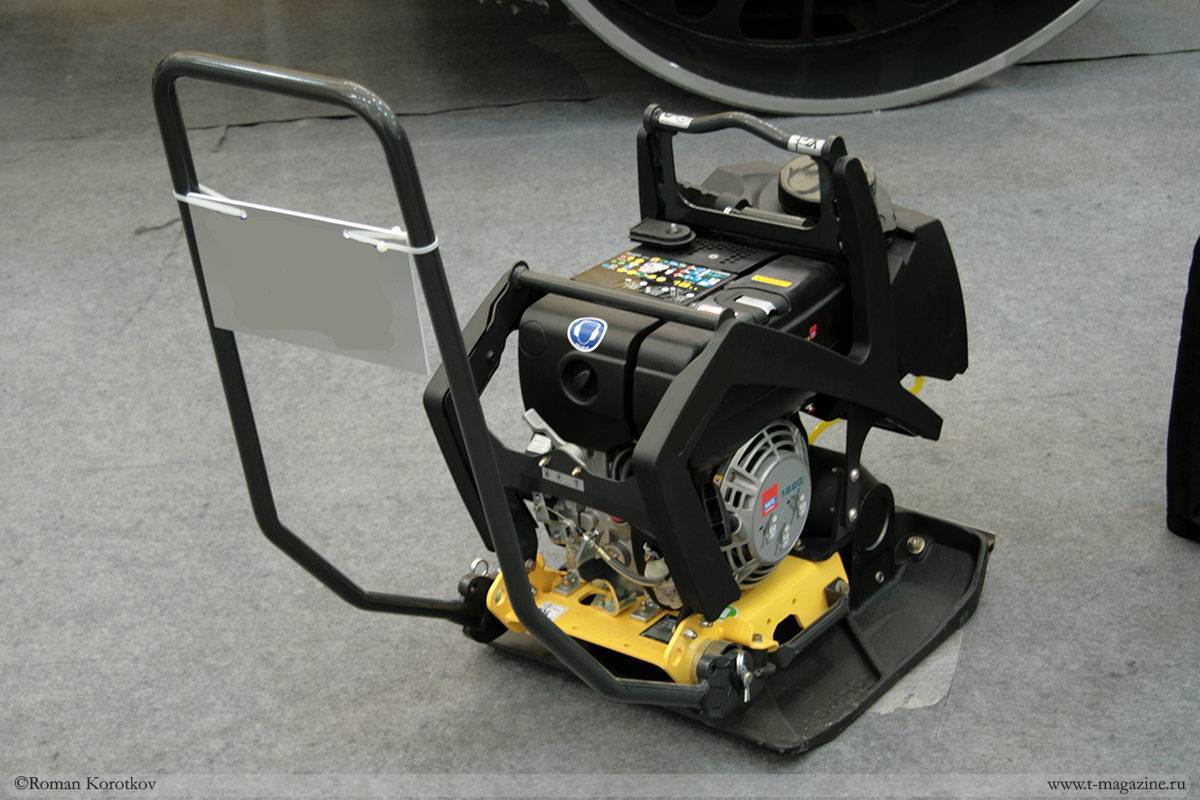

Плиты переднего хода может перемещаться только в одном направлении. Чтобы уплотнять второй ряд или ещё раз пройти поп уплотнённому участку их необходимо развернуть. Это не всегда удобно в ограниченном пространстве, например, при работах в траншеях.

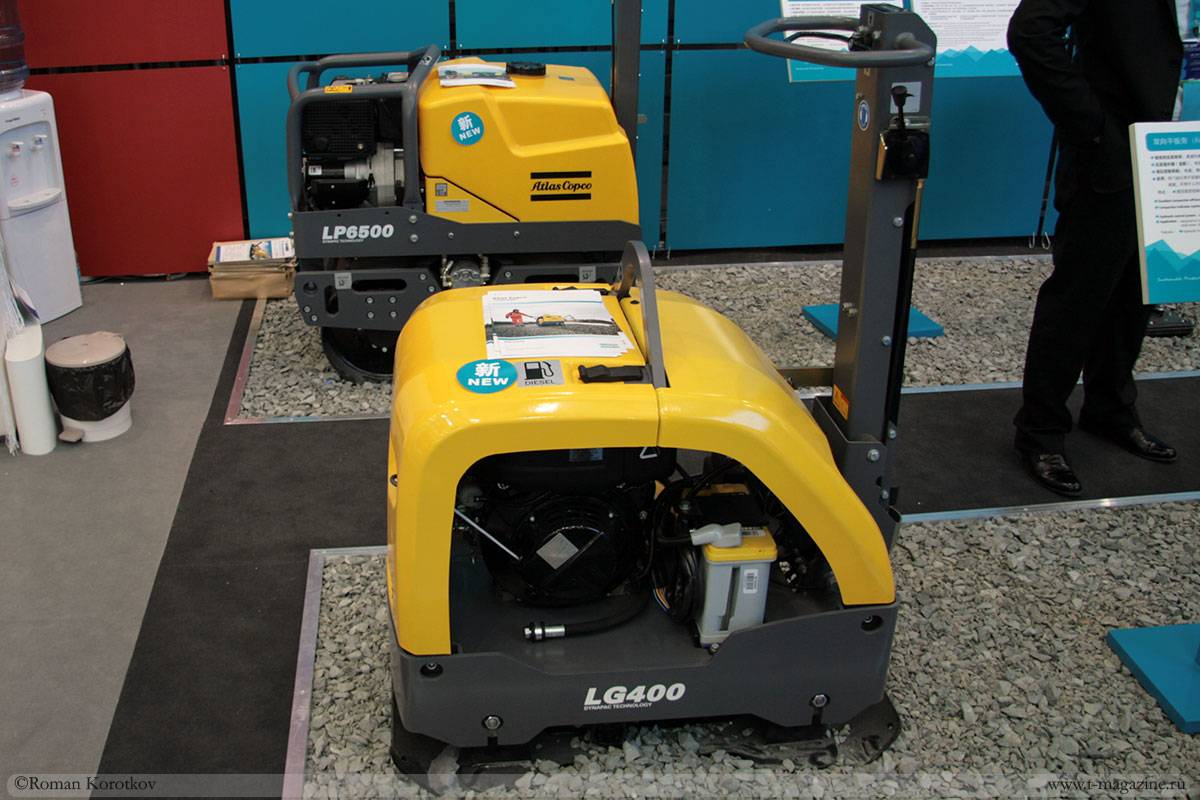

Поэтому там используют реверсивные модели, для чего виброплита должна быть оснащена двумя валами на вибраторе. Такое устройство может двигаться вперёд и назад, что делает его более удобным. Однако такие модели имеют большие размеры виброплиты и более высокую цену.

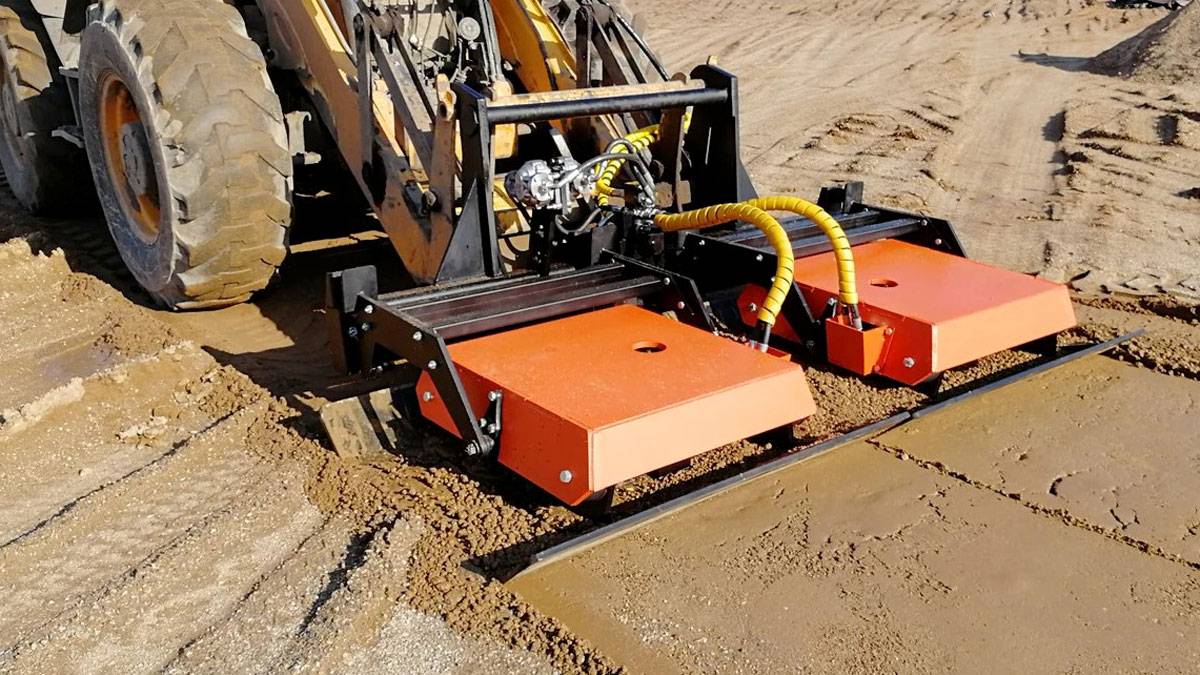

Навесное оборудование для специальной техники имеет гидравлический привод – виброплита запитана от основной машины и не способна перемещаться самостоятельно.
Такие виброплиты оснащены большой трамбующей подошвой и достаточно тяжелые (вес может достигать 1 тонны). Назначением такой техники является работа на крупных строительных промышленных объектах, на склонах.
Тип запуска
Ручной запуск считается самым простым и недорогим. Обычно так запускают модели малой и средней мощности. Пуск осуществляется механическим стартером – нужно дернуть трос, который провернёт коленвал и запустит двигатель.
Электрический стартер установлен на устройствах с более мощным двигателем. Он действует подобно ключу зажигания в автомобиле. Есть модификации с дистанционным запуском с пульта управления.
Навесные модели запускаются от гидравлического оборудования основной машины.
ВПО-3000М
«Модернизированная». Обеспечивает производительность до 3000 шпал/ч, поэтому для соблюдения установленных допусков при выправке положения рельсового пути помимо ручного управления предусмотрено автоматическое управление рабочими органами.
Состоит из однопролетной фермы, на которой в последовательности обеспечивающей выполнение всего комплекса работ по выправке, подбивке, отделке пути за один проход, размещены основные рабочие органы: плужки, подъемное устройство (ПУ), дополнительное подъемное устройство (ДПУ), основные вибрационно-уплотнительные плиты, механизм подъема, сдвига и перекоса пути ПРУ (электромагниты), планировщик откосов балластной призмы, механизм обметания лишнего балласта с поверхности пути. Дизель электростанция АД-200С-Т400, состоит из дизеля ЯМЗ-240 и синхронного генератора ГСФ-200 Контрольно измерительная система «ЭСКОРТ», 3 измерительные тележки, рихтовка от троса и от рамы, 2 гидростанции
Основные технические параметры:
- Производительность — 3000ш/ч
- Транспортная скорость — 50 км/ч по главному, 25 км/ч на боковом пути
- Усилие: подъемки пути — 550 кН
- сдвижки пути — 320 кН
Высота подъемки пути — 150 мм
Величина сдвижки (от оси) — ±210 мм
Точность выправки пути по уровню — ±0,5 мм
База машины — 20350 мм
База тележки — 1850 мм
Габаритные размеры:
- длина — 27870 мм
ширина — 3240 мм
высота — 5220 мм
Масса — 130,0 т
Численность экипажа — 6 чел
ГОСТ
Для вибрационных уплотняющих плит общие технические условия стандартизированы ГОСТом 31552-2012, изданным в августе 2013 года.
Стандартные машины этого типа сопровождаются нормативными документами, в которых указываются не только все технические характеристики самого механизма, но и глубина уплотнения для материалов различных типов.
Маркировка
Стандарт ГОСТ 31552-2012 рекомендует изготовителям виброплит использовать маркировку с конкретной индексацией, представляющей собой структуру вида ПВУХ–Y–Z–H, где:
- ПВУ – плита вибрационная уплотняющая.
- Х – способ передвижения (СР – самоходный реверсивный, СО – самоходный одноходовый).
- Y – эксплуатационная масса, округленная до ближайших 10 кг.
- Z – ширина рабочей поверхности в миллиметрах.
- Н – порядковый номер модели.
Как самому сделать виброплиту?
Для выполнения этой работы есть два главных довода. Первый — экономия средств, поскольку бюджет изготовления данного механизма обычно не превышает 10-12 тысяч рублей. При этом самая дешевая виброплощадка вам обойдется не дешевле 17 тыс. рублей.
Вторая причина — желание поработать своей головой и руками, доставляющее удовольствие от процесса творчества.
Поскольку конструкций данной машины относительно простая, то сделать виброплиту своими руками сможет каждый, у кого есть сварочный аппарат, болгарка и дрель.
Главным узлом всей конструкции является двигатель с эксцентриком. Лучше купить готовый однофазный площадочный вибратор российского производства марки ИВ-98Е. У него в одном блоке находится электромотор и эксцентриковый мал. Цена этого механизма составляет около 7 000 рублей.
Вторую часть машины – рабочую платформу можно сделать из стального листа толщиной не менее 8 мм и размером 50х80 см. Его передний и задний края нужно отогнуть на 10 см для того, чтобы виброплита не цеплялась за грунт. Для этого по линии сгиба делают пропил болгаркой на глубину 6 мм после чего отгибают край ударами молотка.
Пропил заваривают сваркой и приступают к установке креплений для вибратора. Для этого можно использовать два отрезка швеллера №10 или 12.
Разметив на швеллере точки установки двигателя, их высверливают дрелью, после чего мотор закрепляют с помощью болтов. Если вы не планируете в дальнейшем снимать вибратор, то лучше не пользуйтесь резьбовыми соединениями, а сразу приварите электросваркой станину мотора к платформе.
Для того, чтобы самодельная виброплита не оказывала негативного действия на руки,ееручку нужно прикрепить к платформе через энергопоглощающие прокладки.
Для этой цели подойдут стандартные резиновые подушки для двигателя ВАЗ, а также парочка мягких эластичных прокладок, которые можно купить в магазине строительного крепежа.
Полезное видео по теме:
TivD_a1CKI0
Покупка агрегата
Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.
- На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.
- Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.
- Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.
- Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.
- Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.
Четыре критерия выбора виброплиты
Перед тем, как окончательно выбрать виброплиту для уплотнения грунта, важно обратить внимание на соотношение веса рабочего органа и мощности двигателя. Немаловажной является и цена
К примеру, для уплотнения грунта под укладку труб в траншеи можно использовать небольшой каток
Однако реверсивная виброплита будет дешевле и эффективней. Добавьте сюда разницу в трудозатратах по доставке и эксплуатационные расходы, и станет понятно, почему тенденция последнего времени ведет к использованию более компактного оборудования
К примеру, для уплотнения грунта под укладку труб в траншеи можно использовать небольшой каток. Однако реверсивная виброплита будет дешевле и эффективней. Добавьте сюда разницу в трудозатратах по доставке и эксплуатационные расходы, и станет понятно, почему тенденция последнего времени ведет к использованию более компактного оборудования.
То же можно сказать и о благоустройстве территории, а также об уплотнении асфальта на тротуарах или, скажем, тротуарной плитки.
Помимо стоимости при выборе модели виброплиты, учитывают следующие характеристики:
- вес оборудования;
- тип двигателя;
- вибросила;
- габариты основания.
Вес виброплиты
Вес является одним из наиболее важных параметров. Этот критерий важен на этапе планирования работ. Для благоустройства частной территории, укладки дорожек подойдут небольшие модели весом от 50 до 100 кг. Этак категория плит является самой востребованной на российском рынке. При этом, стоит учитывать, что глубина обработки грунта у них в пределах 12-15 см.
Во время прокладки труб или ремонте дорожного полотна используют технику весом до 250 кг. Её вибросилы хватает на глубину уплотнения до 25 см.
Но это далеко не максимальный вес. Производители предлагают вибрационные плиты массой до 700 кг. Но это уже дорогостоящее оборудования для особых условий.
Тип двигателя
Вибрационная плита оснащается тремя типами двигателей: бензиновым, дизельным и электрическим.
Самым распространённым является бензиновый силовой агрегат. Такие модели отличаются простотой управления и обслуживания. Именно они используются в малоэтажном строительстве, благоустройстве и дорожных работах средних масштабов. Популярность им придаёт экономичность при эксплуатации и автономность.
Однако такие модели достаточно шумные. К тому же, применение ДВС не позволяет снизить массу оборудования и сам требует обслуживания.
Дизельные устройства являются самыми мощными и тяжелыми. Большинство моделей оснащены дистанционным управлением. Тяговитость дизеля повышает эффективность работы виброплит.
К недостаткам относят ещё больший шум, чем от бензинового двигателя и нестабильную работу при низких температурах.
Электрификация автомобилей и оборудования, в т.ч. строительного привела к появлению электрических моделей виброплит. Они компактные, малошумные, экологически безопасные, поскольку не выделяют вредных выбрасов. Однако заряда батареи хватает до 45 минут работы, а подзарядка занимает от 1 часа.
Основное, для чего нужна такая виброплита – это уплотнение грунта и материалов в частном секторе, коттеджных посёлках, а также ямочный ремонт дорог. В общем там, где нет большого объёма работ и заряда одного аккумулятора будет достаточно для выполнения одного цикла операций.
Мощность вибрационного усилия
Чем выше этот критерий, тем более плотные материалы способна утрамбовать виброплита. Для укладки декоративных дорожек подойдут модели мощностью до 12 кН. Больше использовать не рекомендуется, поскольку они просто повредят или зароют в песок тротуарную плитку.
А для крупных объёмов, работ по щебню и там, где необходимо уплотнять глубокий слой грунта используют машины вибросилой от 16 кН.
Габариты основания
Чем больше подошва, тем быстрее будут продвигаться работы, поэтому для крупных объектов нужно большое основание. При этом для уплотнения гравия на приусадебном участке вполне хватит компактной модели.
При работах по прокладке коммуникаций стоит помнить, что основание виброплиты должно поместиться в ширину траншеи и, желательно, быть кратной этой величине, чтобы уплотнять грунт равномерно.
Также, плитой с большим основанием сложнее работать в стеснённых условиях: вокруг столбов, возле стен, на поворотах и в углах.
Описание, чертежи и размеры виброплит и бензиновым и электрическим двигателем
Собрать виброплиту с двигателем электрического или бензинового типа можно своими руками. Установка довольно проста по конструкции и требует доступных расходных материалов.
Размеры агрегата подбираются индивидуально, в зависимости от целей. Обычно делают установки с основанием не больше 1 х 1 м. Такая виброплита для бетона своими руками получается достаточно широкой, но не слишком громоздкой и хорошо взаимодействует с двигателем средней мощности. Толщина стального листа должна составлять около 8 мм.
Компактные размеры виброплиты упрощают для оператора взаимодействие с устройством
Чертежи и фото виброплиты своими руками показывают, как должны располагаться основные элементы агрегата. Основание всегда находится в нижней части, поверх него устанавливают двигательную часть. Рама и рукоять облегчают оператору управление устройством.
Для удобного перемещения виброплиту можно снабдить колесами, ее будет легче разворачивать
Важно! Чертежи электрической виброплиты 220 В своими руками и бензиновых агрегатов почти не отличаются друг от друга. Устройства любых типов собирают по единому алгоритму.
Выбор и установка двигателя
Вращение вала обеспечивается двигателем, установленным на основании в задней части виброплиты (поблизости от ручки).
Используются разные типы:
- электродвигатель;
- дизель;
- бензиновый.
Выбор типа двигателя виброплиты обусловлен несколькими факторами:
- возможности владельца;
- наличие подключения к сети электротока;
- специфика предстоящего использования установки.
Виброплиты с бензиновым двигателем удобны тем, что позволяют получить полную независимость от сетевых ресурсов (электроэнергии). Их можно использовать на площадках, располагающихся в значительном отдалении от ближайшего жилья или строений, в поле и т.д. Единственным неудобством является необходимость иметь с собой запас топлива, которого при длительной работе и большой мощности мотора может понадобиться много. Это лишний вес, расходы.
Самодельная электрическая виброплита ограничена в мобильности длиной соединительного кабеля. При этом он нуждается только в подключении и больше не требует никаких дополнительных действий. Основной недостаток электродвигателя — постоянная скорость вращения, что создает сильный пусковой момент и перегружает сеть. Решением проблемы становится сборка регулятора плавного запуска, позволяющего избежать механических и электрических перегрузок.
Монтаж двигателя на основание виброплиты производится с использованием резиновых подушек, снижающих вибрацию и предохраняющих мотор от механического разрушения.
Устройство и принцип действия виброплит
При проведении строительных и ремонтных работ часто возникает необходимость трамбовки и разравнивания сыпучих материалов — песка, грунта, гравия. Для решения стоящей задачи используют виброплиту. Вне зависимости от модели состоит она из нескольких элементов:
- рамы;
- стальной или чугунной плиты;
- вибрационной установки;
- двигателя, приводящего в действие всю конструкцию.
Принцип работы у техники очень простой. Мотор при включении через ременную передачу и муфту запускает вибратор, а тот передает энергию на плиту, расположенную в подножии установки. Частые колебательные движения переходят в грунт, и сыпучие частицы придвигаются максимально плотно друг к другу.
§ E16-28. Выправка и отделка пути выправочно-подбивочно-отделочной машиной впо-3000 Указания по применению норм
Нормами предусмотрены выправка и отделка пути машиной ВПО-3000 для рельсов Р65, Р50, Р43 для всех видов балласта при числе шпал на 1 км – деревянных – 2000, 1840, 1600, железобетонных – 2000, 1840.
Машина ВПО-3000 при включенных органах непрерывно работает 2 ч в смену. При этом за один проход машины механизированно выполняются чистовая дозировка балласта, подъемка и выправка пути по уровню и в плане, уплотнение всего объема балластной призмы, планировка и уплотнение ее откосов.
Подготовка места зарядки машины, приведение ее в рабочее и транспортное положение, проход препятствий, а также подготовка машины к работе и технический уход за ней, а также другие вспомогательные операции выполняются в течение смены сверх двух часов основной работы по выправке пути.
Выправка участков пути в месте зарядки машины до препятствия и за препятствием с протяженностью 30 м выполняется механизированным инструментом после прохода машины.
Техническая характеристика машины впо-3000
Габарит | 1-Т |
Длина по осям автосцепки, м | 27,87 |
Длина по форме, м | 26,65 |
База машины, м | 20,35 |
Длина передней консоли, м | 3 |
Длина задней консоли, м | 3,3 |
Масса машины, т | 116 |
Транспортная скорость, км/ч | до 50 |
Рабочие скорости, км/ч, при: | |
дозировке | ” 15 |
подъемке | ” 5 |
уплотнении | ” 3 |
Дозатор | |
Подъем щита дозатора над головкой рельса, мм | 250 |
Опускание щита дозатора ниже головки рельса при железобетонных шпалах, мм | 200 |
Число механизмов подъема щита дозаторов | 2 |
Ширина захвата крыльев дозаторов, м | 5,6 |
Первый механизм подъема, сдвига и перекоса магнитов | |
Число механизмов подъема | 2 |
Усилие подъема пути, т | 20 |
Высота подъема при рельсах, мм: | |
Р50 | 140 |
Р65 | 120 |
Число механизмов сдвига | 2 |
Усилие сдвига (максимальное), т | 14,3 |
Второй механизм подъема, сдвига и перекоса магнитов | |
| Число механизмов подъема | 2 |
Усилие подъема пути, т | 12 |
Число механизмов сдвига | 1 |
Усилие сдвига (максимальное), т | 13,6 |
Вибрационно-уплотнительные плиты | |
Число плит (правая и левая) | 2 |
Возмущающая сила вибраторов каждой плиты, т | 20 |
Длина плит, м | 4,13 |
Планировщик откосов | |
Подъем корня крыла над головкой рельса, мм | 550 |
Число механизмов подъема | 2 |
Число крыльев планировщика
2
Виброуплотнитель откосов балластной призмы
Число уплотнителей (правый и левый)
2
Возмущающая сила вибраторов, т
10
Длина плит, м
1,5
Состав работы
1. Подготовка мест зарядки машины. 2. Засыпка котлованов в местах зарядки машины. 3. Зарядка машины в начале смены и после прохода препятствий. 4. Выправка пути машиной в плане и профиле, объемное уплотнение балластной призмы с оправкой ее. 5. Приведение машины в транспортное положение перед проходом препятствия и в конце смены.
Каково же устройство виброплиты?
Итак, основным механизмом в устройстве виброплиты является рабочая плита, на которую и устанавливаются прочие узлы: вибратор, моторная рама, двигатель, центробежная муфта. Главный механизм, конечно, вибровозбудитель, основными деталями которого являются дебалансный вал (валы) и корпус в виде цилиндра. Конструкция фиксируется хомутами и присоединяется к плите при помощи болтов. Если вал всего один, то плита может перемещаться только в одном направлении и называется она, соответственно, одновальная. Двухвальные виброплиты могут двигаться вперед-назад (так называемые реверсивные виброплиты). Дебалансный вал устанавливается в подшипниковых опорах.
Источник фото: dorkomteh.ruНекоторые вибрационные плиты оснащены баком с водой
Немаловажная деталь в устройстве виброплиты, также крепящаяся к плите, – моторная рама. Способ крепления – при помощи амортизаторов. На моторную раму устанавливается двигатель, питанием для которого может служить бензин, дизель или электричество. На валу двигателя имеется центробежная муфта сцепления, которая срабатывает при частоте вращения 2 200 оборотов в минуту. Через клиноременную передачу проводится (передается) вращение от муфты к валу вибратора.
Читайте Вибрационные катки на службе у дорожных строителей
Некоторые плиты оснащены баком с водой (устанавливается на водиле). К дополнительным элементам, которые не влияют на основной принцип действия виброплиты, но делающим работу оператора более комфортной, можно отнести амортизирующие коврики, перчатки, гасящие нагрузку от вибрации и т.д.
Данное устройство виброплиты стандартно, принцип работы виброплиты любого производителя – вибрация. Но видим необходимым остановиться детально на более значимых механизмах данного устройства.
ВПО-3000М
«Модернизированная». Обеспечивает производительность до 3000 шпал/ч, поэтому для соблюдения установленных допусков при выправке положения рельсового пути помимо ручного управления предусмотрено автоматическое управление рабочими органами.
Состоит из однопролетной фермы, на которой в последовательности обеспечивающей выполнение всего комплекса работ по выправке, подбивке, отделке пути за один проход, размещены основные рабочие органы: плужки, подъемное устройство (ПУ), дополнительное подъемное устройство (ДПУ), основные вибрационно-уплотнительные плиты, механизм подъема, сдвига и перекоса пути ПРУ (электромагниты), планировщик откосов балластной призмы, механизм обметания лишнего балласта с поверхности пути. Дизель электростанция АД-200С-Т400, состоит из дизеля ЯМЗ-240 и синхронного генератора ГСФ-200 Контрольно измерительная система «ЭСКОРТ», 3 измерительные тележки, рихтовка от троса и от рамы, 2 гидростанции
Основные технические параметры:
- Производительность — 3000ш/ч
- Транспортная скорость — 50 км/ч по главному, 25 км/ч на боковом пути
- Усилие: подъемки пути — 550 кН
- сдвижки пути — 320 кН
Высота подъемки пути — 150 мм Величина сдвижки (от оси) — ±210 мм Точность выправки пути по уровню — ±0,5 мм База машины — 20350 мм База тележки — 1850 мм Габаритные размеры:
длина — 27870 мм
ширина — 3240 мм высота — 5220 мм Масса — 130,0 т Численность экипажа — 6 чел
Литература
| Путевые машины | |
| Типы путевых машин | Балластораспределительная · Балластоуплотнительная · ВИКС · Выправочно-подбивочная · Выправочно-подбивочно-отделочная · Выправочно-подбивочно-рихтовочная · Дефектоскоп · Дренажная · Звеноразборочная поточная линия · Звеносборочная поточная линия · Кюветоочистительная · Кюветно-траншейная · Путевой моторный гайковёрт · Путевой струг · Путеподъёмник · Путеуборочная · Путеукладчик · Рельсоочистительная · Рельсосварочная · Рихтовочная · Снегоочиститель · Снегоуборочная · Стабилизатор пути · Тракторный дозировщик · Шпалоподбивочная · Шпалозаменяющая · Щебнеочистительная · Электробалластёр |
| Производители | ИМЗ · АО «Калугапутьмаш» · КМЗ 1 Мая · Кубаньжелдормаш · Муромтепловоз · Калужский · Тулажелдормаш · Desec · Geismar · Harsco Rail · Kershaw · LORAM · Matisa · MTH · Plasser & Theurer · Speno · Schweerbau · КЗЭСО |
Назначение и принцип действия виброплиты
Трамбовочная виброплита представляет собой вибрационную машину, предназначенную для уплотнения сыпучих материалов дорожных оснований, а также грунтов.
Принцип работы основан на вибрационном колебательном воздействии рабочего органа на верхнюю прослойку материала.
За счет достаточно большой массы в паре с вибрацией, виброплита с легкостью трамбует рыхлую поверхность.
Происходит это следующим образом: под действием вибрации более мелкие частицы, например, щебня, изменяют свое расположение, как бы осыпаясь вниз.
Плотность нижней прослойки материала повышается, на поверхности остаются самые крупные фракции, промежуток между которыми заполняется мелкими.
Под самим же весом машины происходит непосредственно прессование материала.
Яркий пример использования виброплиты – укладка асфальта, когда по какой-либо причине эксплуатация полноразмерной строительной техники дорожных служб невозможна или попросту нецелесообразна.
Строительные площадки – еще одно место, где машина используется повсеместно.
Это, в первую очередь, уплотнение грунта, при укладке тротуарной плитки – песка, при декорировании загородных и садовых участков – отсыпки из гравия, натуральных камней или иных подобных материалов.
Уплотняющая виброплита активно применяется при прокладке железнодорожных и трамвайных путей, строительстве спортивных площадок, в ландшафтном дизайне.
