Как установить станок для заточки цепей

№2 – REZER EG235-CN

Цена: 5500 рублей

Станок китайско-российского происхождения, подкупающий очень тихой работой и практически нулевой вибрацией. Собран на совесть, монтаж на верстак занимает не больше минуты.

Вам будет интересно: Топ 10 лучших смартфонов до 20000 рублей 2020 года

Есть подсветка, направляющие зажима сделаны из качественной стали – прослужат долго. В общем, очень солидный вариант, который сможет служить вам верой и правдой долгие годы.

Не обошлось без изъянов – пластмассовая станина, а также хлипкое крепление защитного кожуха не добавляют очков данному станку. Весит девайс без малого восемь килограмм.

REZER EG235-CN

Рейтинг заточных станков 2020

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
Качаем воздух литрами: лучшие масляные компрессоры 2020

Виды и принцип работы заточных станков

Схема станка для заточки пил.

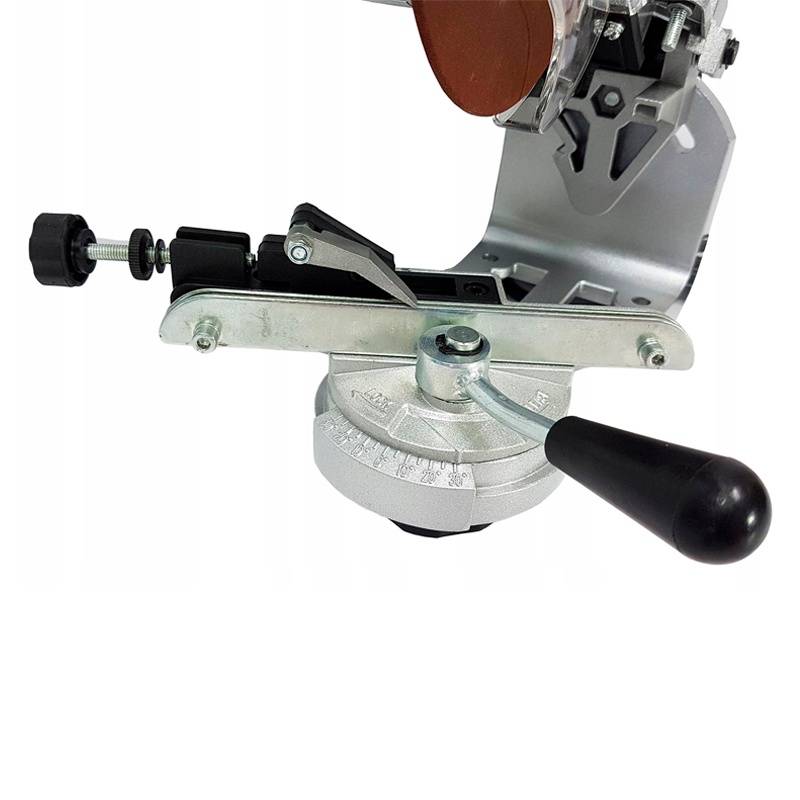

Заточный станок представляет собой монтажную отрезную пилу. Цепь крепится между поворотными тисками, расположенными на специальной опоре. В конструкцию устройства также входит режущий диск, который подводится и затачивает зубья цепи. На станке устанавливается определенный угол от плоскости диска, он зависит от шага цепи. Толщина диска – 3,5 мм.

Кнопка запуска расположена на прочном основании, там же находятся шкала, с помощью которой задается угол заточки, и ограничитель глубины. Основную работу по заточке пилы выполняет подвижная головка с диском, оборудованным рукоятью для управления. Для безопасной работы головка защищена специальными элементами.

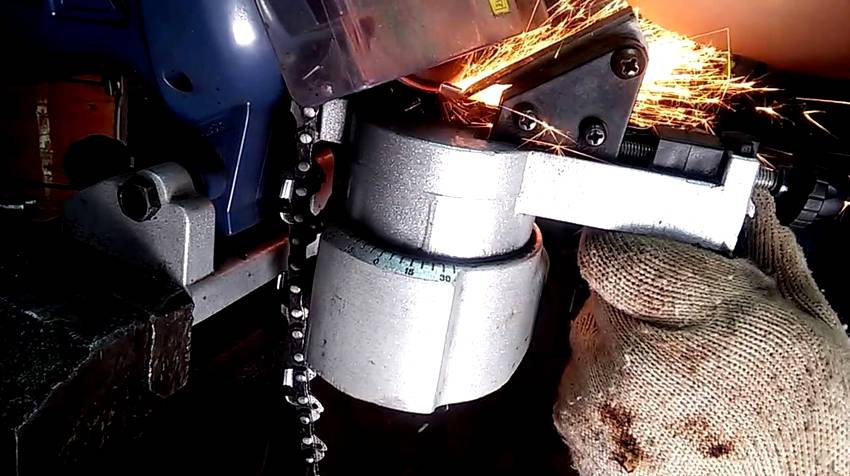

Заточка выполняется следующим образом:

закрепляется цепь;
устанавливается угол заточки;
абразивный диск за рукоять подается сверху на цепь;
производится шлифовка.

Каждый зуб цепи для бензопилы обрабатывается по отдельности в соответствии с заданными параметрами. Кроме заточки, на таком станке можно поправить цепь. Для этого выбирается наименьший зуб, а оставшиеся подгоняются по его образцу по всей длине полотна. Эта мера поможет предотвратить разрывы на слабых участках за счет выравнивания нагрузки на всей цепи.

Устройство цепи бензопилы.

Инструмент для проведения заточки пильных цепей может быть автоматическим (электрическим) и ручным. К помощи первых прибегают в случаях, если объем работ очень большой или сильно изношена цепь и исправить ее обычным способом не представляется возможным. Такие устройства часто используются в мастерских и сервисных центрах. Станок требует стационарного рабочего пространства, но гарантирует высокую точность обработки.

Основным преимуществом автоматических заточных станков является простота использования: мастеру достаточно закрепить цепь и нажать на кнопку. Недостаток – малый срок службы цепи. Уже после нескольких заточек автоматическим инструментом цепь затупляется. Ручное оборудование используется для крепления на направляющую шину. Главная задача такого устройства – установить правильное направление движения напильника. Ручные станки могут быть мобильными или стационарными. Вся работа на таком оборудовании производится вручную.

Преимущества ручных станков:

низкая стоимость (от 500 рублей);
максимальная точность работы;
нет необходимости в подключении к источнику электрического питания.

Основной недостаток ручного устройства для заточки – им необходимо уметь пользоваться. Человек должен пройти специальную подготовку, знать некоторые тонкости работы (определение оптимальной остроты, продувание сжатым воздухом звеньев, необходимость опустить цепь в чистое масло и другое). Сама процедура очень трудоемкая и отнимает много времени.

На сегодняшний день существуют различные модификации заточных станков. Например, некоторые модели имеют источник со сжатым воздухом. Другие снабжены гидросистемой, которая зажимает в автоматическом режиме тиски для заточки.

http:

https://youtube.com/watch?v=jTCQqrk2e7w

Станок для заточки цепей бензопил

Приобретение таких станков становится актуальным при регулярной эксплуатации бензопилы, а также, если заточка пильной цепи своими руками при помощи напильника становится технически сложным процессом и занимает много времени.

Ручные и электрические

Все станки, используемые для заточки цепи, условно разделяются по функциональным характеристикам:

любительский вариант;
профессиональный вариант.

Кроме этого, оборудование классифицируется по показателям автоматизации:

автоматические устройства представлены основным элементом, вращающимся при помощи электродвигателя. Оборудование приспособлено для правки режущих зубцов быстро и максимально точно. Наличие особых навыков не требуется – достаточно надежно зафиксировать цепь бензопилы внутри держателя и запустить электрический двигатель;
механический аппарат может быть как стационарным, так и переносным. Ручной процесс затачивания осуществляется без наличия источника электропитания. Оборудование может эксплуатироваться в любом месте, а после работы достаточно продуть звенья цепи компрессором и опустить в машинное масло.

Станочная заточка цепей бензопил

Прежде чем приобретать станок для заточки цепи, необходимо разобраться, как выбрать станок для заточки цепей бензопил, потому что цена на отдельные модели довольно высокая, а покупка дорогостоящего агрегата вслепую явно не оправдывает себя.

Для заточки используют три типа станочных агрегатов:

Мини-станки и приспособления малого класса, рассчитанные на очень небольшую производительность;
Легкие настольные системы;
Стационарные заточные станки.

Все три категории позволяют избавиться от эффекта «играющего» напильника и выполнить заточку с приемлемым качеством, но все же существуют определенные нюансы в использовании станков и приспособлений.

Легкие ручные станки для заточки цепей бензопил

Приспособления для затачивания зубьев цепи на первый взгляд мало чем отличаются от ручного точения напильником. Основу мини-станка составляет струбцина и два винтовых регулятора. Приспособление устанавливается непосредственно на шину, и с помощью винтов выставляются значения переднего и бокового углов заточки. Остается только вставить заточной напильник в направляющую люнету и поочередно заточить зубья.

Для цепей с крючковыми зубьями выпускается специальное приспособление, позволяющее выполнить заточку с помощью секторного абразивного бруска, уложенного внутри пластикового корпуса.

В крючковых цепях для бензопил, в отличие от обычной схемы, режущая кромка расположена горизонтально на верхней плоскости или спинке зуба. Такие кромки можно затачивать с помощью насадки или обычным плоским надфилем. Чтобы выполнить заточку с помощью насадки, достаточно просто одеть корпус на шину, захлопнуть, закрыть его на защелку, запустить бензопилу и нажать боковой рычаг на торце.

Настольные и стационарные заточные системы

Среди наиболее продаваемых станков можно назвать продукцию трех ведущих производителей оборудования для бензопил – «Oregon», «Sadko» и «Makita».

Из оборудования компании «Oregon» можно посоветовать профессиональную модель 519789. Мощная станина и высокий подъем абразивного диска позволяют выполнять работы любой сложности. Вес агрегата -6 кг, потребляемая мощность электродвигателя составляет 214 Вт. Диапазон заточки переднего угла – от 0-40 о , бокового 0-10 о . Станок рассчитан на большую нагрузку, поэтому даже после затачивания нескольких сотен цепей точность позиционирования останется неизменной.

Более простая и дешевая модель станка «Sadko SCS-85 PRO» позволяет затачивать большинство размеров цепей бензиновых пил с передним углом до 30 о . Вес агрегата составляет всего 2,5кг. В отличие от предыдущей модели, это скорее компактная, чем профессиональная модель, но в своем классе «Sadko» не уступает продукции других компаний.

Обе модели оснащены автоматическим устройством центрирования цепи при зажиме его в тиски.

На что следует обратить внимание при выборе станка

Во-первых , станина станка должна обязательно изготавливаться из металла. Процесс заточки даже малых поверхностей зуба связан с приложением нагрузки и возникновением вибраций. Металл хорошо справляется с гашением колебаний, пластиковые детали со временем деформируются, и точность заточки падает.

Во-вторых , наиболее нагруженный узел — шарнир поворота заточной консоли, тоже должен быть металлическим. Большинство отечественных и китайских фирм для удешевления используют пластиковые шарниры достаточно большой ширины. На практике модели, изготовленные даже из ударопрочного и износостойкого пластика, не позволяют добиться необходимого качества заточки.

В- третьих , диапазоны устанавливаемых углов затачивания должны быть как у модели 519789. Мировой лидер в производстве шин и цепей к бензиновым пилам выбрал параметры 0-40 о не просто так, а чтобы увеличить точность хода настроечного винта. Большинство дешевых станков ограничивают величину заточки переднего угла 30 о и меньше. Это значит, что нормально заточить цепь можно будет только после 3-4 переточки с помощью напильника или на других приспособлениях, когда размеры кромки будут выработаны на 15-20%.

Кроме того, немаловажным фактором является мощность привода станка. Чем быстрее выполняется процесс затачивания кромки зуба, тем меньше риск самоотпускания закалки металла. При правильной настройке станка процесс должен занимать не более секунды на зуб.

Отдельно следует упомянуть размеры нониусов или шкал, по которым выставляются углы заточки зуба. Деления и размерность шкалы должны позволять читать величину угла не менее чем в половину градуса.

Особенности выбора

Если цепь бензопилы выйдет из строя, то ее ремонт обойдется недешево. Но ее заточка часто осуществляется в домашних условиях. Но сначала следует правильно выбрать оборудование.

Для этого мастерами учитываются несколько параметров.

Производительность – для работы в домашних условиях не требу мощное устройство. Иногда специалисты применяют ручное изделие. Для промышленности подойдет более мощный вариант.

Габариты – стационарные устройства, используемые для цепей бензопил, могут иметь большие размеры, они рассчитаны на большое количество изделий. Для дома такая аппаратура не нужна. В этом случае встает вопрос, где она будет храниться, есть ли у хозяина отдельное помещение для работы с деревом.

Количество обрабатываемых изделий – если станок не приобретается для работы на производстве, то достаточно устройства, которое обрабатывает 1 цепь за один раз.

Необходимо дополнительно знать, какая была приобретена бензопила, это касается производителя. Популярными изготовителями являются:

Stihl;
Stern;
Калибр.

Предварительно необходимо поискать отзывы об оборудовании.

Правила продления межремонтного ресурса пильных цепей

Пильная гарнитура работает в сложных условиях.

В перечне отрицательных воздействий:

отсутствие полноценной смазки и экономия на качестве расходных материалов;
замена рекомендованного инструкцией цепного масла дешевыми суррогатами неизбежно сопровождается форсированным износом гарнитуры в целом;
даже дорогие фирменные шины и цепи плохо переносят чрезмерные нагрузки характерные для работы с древесиной больших диаметров;
нередки случаи эксплуатации новой цепи с приводом от изношенной ведущей звездочки;
неравномерный ход пильной цепи инициирует дополнительные нагрузки на двигатель и кинематику бензопилы.

Причинами преждевременного выхода заточной техники из строя, может быть нарушение правил эксплуатации, в том числе — неквалифицированного ухода, нефункционального применения и работы в условиях чрезмерных нагрузок.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

основания;
лопатки;
ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента

Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования
