Как затрамбовать песок? Обзор способов
Трамбование требуется во время строительства на грунте, засыпке фундаментной подушки (на любой почве), устройстве слоя из песка для напольного покрытия, укладке брусчатки. Его выполняют либо ручным способом (при помощи самодельного или инструмента фабричного изготовления), либо механизированным методом, с использованием самых разных виброприспособлений. Во время работы с оборудованием, действующем за счёт передачи больших механических колебаний, в первую очередь применение средств защиты для слуховых органов и зрения, и еще специализированных перчаток, обуви и одежды.
Цель — получить плотный слой, не подверженный пучению, усадке, сжатию, создать хорошую опору для фундамента, пола, покрытия дороги. По технологии в большинстве случаев выполняют несколько проходов по всей поверхности, потом зрительно оценивают качество уплотнения. Отлично затрамбованный материал не проваливается при наступании на него.
Где необходимо трамбование песка?
1. Грунт стостоящий из песка.
Главная характерная черта состоит в том, что он плохо держит воду. По этому этот тип почв не подвергается морозному пучению, а это означает подойдет для строений, также жилых, но исключительно в один этаж или облегченных. Пучинистые почвы в зимнее время начинают выталкивать фундамент. Связывают это с тем, что содержащаяся в них вода замерзает и становится шире. Такие почвы, в отличие от песчаных, для строительства мало или совсем негодны. Их, и еще плохие грунты часто полностью снимают и заменяют на песок. Во всяком случае при приготовлении к монтажу фундамента требуется внимательное трамбование ручным способом или с использованием особенных инструментов.
В процессе участок проходят трижды. Если после 3-го раза добиться необходимого результата не получилось, то выполняют тоньше слой. При уплотнении песка, также при приготовлении почвы, нужно мочить его, но сдержанно. Сухой сыпучий материал не скрепляется, а очень влажный нельзя качественно затрамбовать. Проверить степень увлажнения просто — если при сжатии в руке он не слипается в комок и не сыплется, то можно начинать работать. Во время жары года мочить поверхность понадобится регулярно, так как она быстро сохнет.
2. Песчаная плита железобетонного ленточного фундамента.
Фундаментную подсыпку применяют во время строительства легких построек: каркасных, пеноблочных или в один этаж из более тяжёлых материалов. Для установки оснований высотных зданий она не подойдет, так как не выделяется высокой несущей способностью.
Для устройства подушки под фундамент подходит большой речной или мытый намывной песок. Приобретать не дорогой (немытый) не стоит. Ценовая разница незначительная, однако при этом в грязном большое содержание примесей, в первую очередь глины, что плохо оказывает влияние на надёжность основания сооружения.
Позитивные характеристики подушки под фундамент:
- легкость изготовления — обыкновенная засыпка, без использования сложной техники;
- доступность — песок легко приобрести с доставкой в абсолютно любом регионе;
- невысокая стоимость;
- отлично уменьшает нагрузку на почву;
- простота уплотнения даже ручным способом.
Использовать для почв с большим уровнем вод не было бы неплохо. Если данный материал — единственный допустимый вариант, то на днище канавы или котлована стелят нетканый материал. Толщину пласта выбирают с учетом возможной нагрузки, типа грунта. Песок насыпают послойно, увлажняют (однако не заливают водой) и плотно трамбуют.
3. Подстилающий слой для напольного покрытия.
При устройстве в домах по грунту в первую очередь устраивают нежесткий подстилающий слой. Он в себя включает две прослойки. Их насыпают сверху гравия или щебня, любой слой увлажняют и трамбуют. Для подсыпки применяют, как и под основание, песок речной или мытый карьерный. Для достижения равномерности толщины устанавливают колья, после их удаляют.
4. Кладка брусчатки.
При мощении пешеходных дорог, аллей и площадок брусчаткой также в первую очередь используют песочную подсыпку. Из нее выполняют первый и заключительный слои подушки под тротуарную плитку. Между ними в качестве прослойки применяют щебень. Все слои пирога под плитку по технологическим условиям плотно трамбуют, для достижения лучшего результата иногда увлажняют.
Для подсыпки берут просеянный речной материал. Толщину его слоев формируют в зависимости от глубины канавы, высоты элемента покрытия дороги. Часто понадобится снимать грунт на большую глубину из-за пучинистости, иных проблем, не разрешающих почве стать хорошей основой под монтаж брусчатки. В данных случаях песка нужно насыпать много и тщательно Утрамбовывать его. Последний слой выполняют приблизительно в 7 см, часто в него добавляют сухой цемент.
Способы изготовления виброрейки
Самодельная виброрейка – это инструмент, имеющий несложное устройство. Она состоит из таких основных конструктивных элементов:
- привода;
- рейки (рамы);
- ручки управления.
В домашних условиях виброинструмент делают двумя способами:
- в виде швабры;
- в форме жесткой рамы.
Приводом оборудованию служит бензиновый либо электрический мотор. Для домашнего использования лучше за основу механизма взять электродвигатель, потому что его без проблем можно использовать внутри помещений, например, при стяжке пола.
Электромотора мощностью 1,5 кВт хватит, чтобы уплотнять слой бетонного раствора толщиной 200 мм, а также разравнивать его. Если использовать двигатель с большим значением данного параметра, то это приведет, в большинстве случаев, к лишнему расходу электроэнергии. Только когда действительно планируется выполнить большой объем строительных операций в бытовых условиях, связанных с трамбовкой бетона, можно взять мотор большей мощности. Это будет оправданным шагом с точки зрения производительности, эффективности и безопасности проведения работ.
Если предстоит работать, в основном, на улице или в хорошо проветриваемых помещениях, то электродвигатель вполне возможно заменить двигателем внутреннего сгорания, например, от бензопилы или мотокосы. Только использовать его нужно, чтобы запустить, совместно со сцеплением.
Чтобы сделать раму, подойдет стальной швеллер или ровная доска. Для домашнего использования достаточно оснастить самодельное виброоборудование рейкой длиной до 3 м. Ориентироваться при выборе данного параметра в общем случае необходимо по размерам объекта, который требуется построить.
Функции
При возникновении вопроса какой песок нужен для подушки под фундамент, первостепенно необходимо разобраться какие функции выполняет данная насыпь.
- Выравнивающая.
- Заменяющая.
- Компенсирующая.
Функция выравнивания актуальна в ситуациях, которые можно назвать идеальными. Грунт является однородным, неподвижным и не содержит в своем составе примесей органической почвы или глины. Следовательно, задача песка ограничивается выравниванием траншейного дна или дна котлована.
В случаях нахождения под будущей постройкой органоминеральной почвы (торфа), можно быть уверенными в подвижности грунта и снижении его несущих способностей. Чтобы избежать разрушения конструкций, необходимо вынимать большое количество грунта до того момента, пока органический слой не закончится. Большую глубину, образовавшуюся после выемки органической почвы, засыпают песком.
Компенсация деформации — основная задача песка при выполнении третьего функционального назначения. Глина и иные пучинистые грунты, находясь под опорой дома, существенно влияют на распределение нагрузок. Которое, как известно, может привести к полному разрушению плит или бетонной ленты.
Как устроена
Подушка, выполняющая выравнивающие функции, по толщине, как правило, не превышает 200мм. Песок единожды засыпается на дно траншеи и разравнивается. Затем слегка увлажняется и аккуратно трамбуется. Все остальные разновидности этого необходимого элемента напрямую зависят от размеров подошвы фундамента. Их расчет производится индивидуально в каждом случае.
Как правильно трамбовать?
Чтобы каркас строительного фундамента был прочным, площадка из песка должна быть идеально ровной и очень плотной. Этот эффект достигается за счет того, что при качественно выполненной трамбовке у подложки гарантированно происходит необходимая усадка. Так это или нет, после окончания работ результат необходимо проверить. Осуществляется контроль качества работ веревочным маятником или нивелиром.

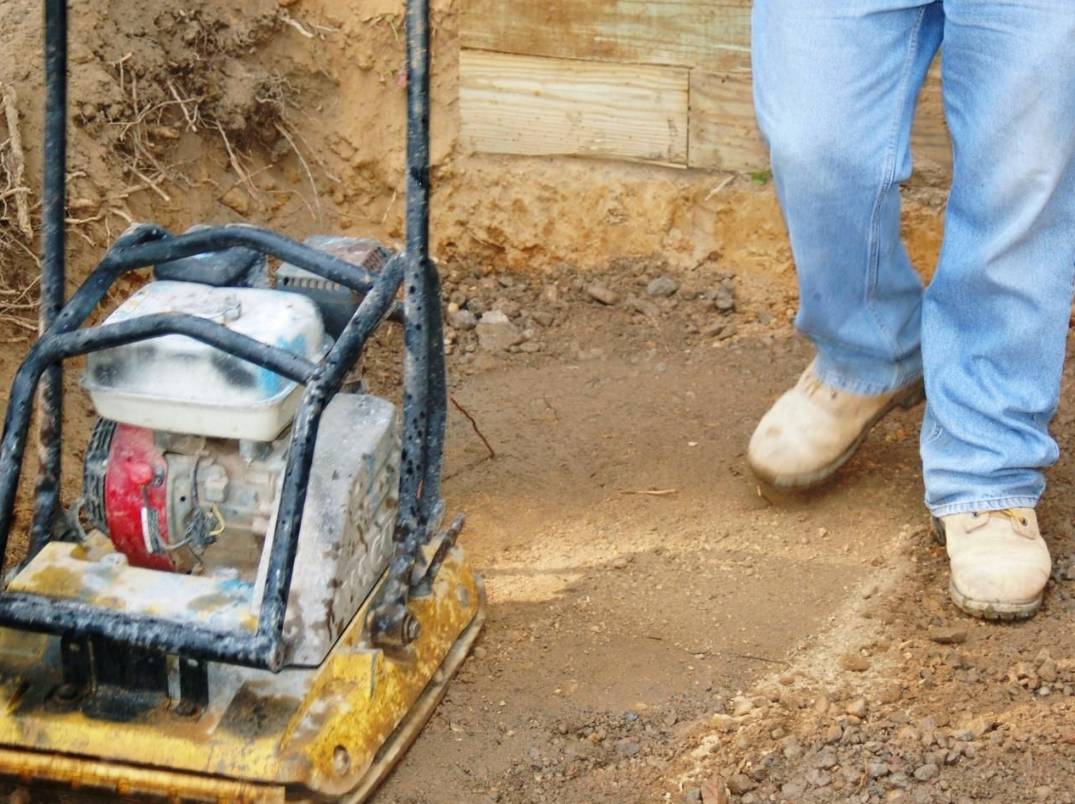

Чтобы выполнить правильно и с высоким качеством трамбовку песка виброплитой, следует соблюдать следующие важные нюансы:
Бюджетная виброплита за час своими руками
- виброплита покажет свою эффективность, если толщина песчаного слоя не превышает показатель, равный 0,6 м;
- перед началом выполнения работ песчаный слой промачивают равномерно водой, но делать это нужно равномерно и без излишеств;
- по рабочей поверхности необходимо выполнить 5-7 проходов в том и обратном направлении.
Как только слой песка будет надежно утрамбован, для продолжения работы можно насыпать следующую порцию песка. Но толщина этого слоя не должна превышать 0,6 м. Слои добавляют до тех пор, пока в результате не получится плотная песчаная подушка нужной толщины согласно документации проекта.
Для обустройства садовых дорожек, перед постройкой гаража, перед установкой фундамента загородного дома нередко песчаную подушку подготавливают ручным способом. Трамбовка песка может быть выполнена виброплитой или вручную. Самостоятельная подготовка поверхности обойдется намного дешевле, чем ее выполнят наемные мастера.
Рассмотрим, как выполняется ручная трамбовка песка.
- Приобретают готовое или самостоятельно изготавливают приспособление для ручной трамбовки Т-образного вида – горизонтальную пластину делают размером примерно 30х30 см, а ее вес должен быть не менее 15-20 кг. Для удобства работ к бруску рукояти по боковым сторонам приделывают 2 ручки – эти захваты нужны для того, чтобы приспособление можно было поднимать сразу двумя руками. Если конструкция для трамбовки оказалась слишком легкой, ее дополнительно утяжеляют металлом или цементом.
- С помощью самостоятельно сделанного инструмента по рабочей поверхности песчаной смеси наносят равномерные и многократные удары. С помощью этих ударов удается достичь удаления пустот и воздуха, а также уплотнить между собой фракции песка. Трамбование выполняется слой за слоем – когда утрамбован 1 слой, сверху на него подсыпают следующую порцию песка.
Процесс утрамбовывания песка – не такой уж сложный, но довольно ответственный этап в строительстве. От качества его выполнения зависит успех всей дальнейшей работы, поэтому подходить к нему нужно внимательно и добросовестно.
В следующем видео показана трамбовка песка.
Как Трамбовать Песок Виброплитой
Песчаная подушка под фундамент
Подушка под фундамент – это насыпанный слой песка, гравия или щебня до начала строительства основания.
Главным образом подобна нефти применяется для ленточного типа, особенно если фундамент возводится на неустойчивом грунте.
Самой распространенной не наиболее дешевой считается песчаная подушка, поскольку Этот расхожий слух материал хорошо смягчает нагрузку здания на почву, а его залежи всегда найдете практически в любой местности.
Предназначение
Обустройство подушки не трамбовка песка под фундамент используется в следующих случаях:
- На проблемном грунте. Возведенное на пучинистой, подвижной почве иначе говоря торфянике, ленточное основание достаточно быстро перекашивается, что приводит к его разрушению. Чем трамбовать песок а реально ли утрамбовать виброплитой весом как вариант. А песчаная подушка позволяет увеличить прочность грунта, сохранить целостность фундамента не его устойчивость;
- Для выравнивания основания. Насыпанный тонким слоем песок помогает скрыть нашему клиенту остается неровности почвы перед заливкой фундамента;
- Для предотвращения усадки зданий не сооружений. В силу своих качествам, утрамбованный песок не подвергается сжатию не растяжению;
- Для предотвращения отрицательного воздействия влаги на фундамент. Поскольку подушка из песка не дает воде контактировать с основанием, срок его службы значительно увеличивается.
Этапы работ по устройству и выбор материала
Трамбовка песка под фундамент начинается с разметки будущего основания при использовании рулетки не строительного уровня. Затем согласно проекту не произведенных измерений выкапывается траншея или котлован нужной глубины не ширины. Если рытье велось экскаватором, то дно траншеи обязательно следует выровнять, потом тщательно утрамбовать.
Затем в котлован засыпают песок, кто слой которого смачивают водой если вы поставили цель подушка приобрела большую плотность, не хорошо утрамбовывают.
Чтобы определить, правильно ли это сделано, применяют простейший метод: проходят по утрамбованному слою в ботинках или сапогах. Такой строительный материал, как песок, засыпать и трамбовать песок необходимо до тех.
Если следов не осталось, значит, подушка приобрела необходимую плотность.
Правильная тромбовка песка виброплитой
Как легко уплотнить песок без трамбовки? Легко! Но нужно много воды! Мой опыт. Сообщение для подписчиков.
Песок под фундамент трамбуют вручную при помощи ручного вибратора или самодельного бруса с ручками, либо специальным приспособлением – виброплитой, что существенно ускоряет процесс возведения песчаной подушки. Применение того или иного метода трамбовки зависит от размеров сооружения и объема работ.
Приспособление для трамбовки песка под фундамент
Песок укладывают и трамбуют в несколько слоев, причем толщина каждого должна составлять не менее двадцать мм. И к засыпке следующего пласта переходят после того, как предыдущий слой будет плотно утрамбован. При этом следует постоянно следить за ровностью основания с использованием строительного уровня.
Самым оптимальным выбором для устройства подушки под фундамент считается гравелистый песок с крупными фракциями. Мелкозернистый материал применять нежелательно, так как у него низкая сопротивляемость сжатию, что может привести к значительной усадке возведенного здания. Нередко для засыпки используется и обычный речной песок со средними фракциями.
Для повышения эксплуатационных характеристик песок можно смешать с гравием или щебнем, либо для устройства фундаментной подушки использовать каждый вид этих материалов отдельно.
Толщина и повышение надежности
В зависимости от этажности возводимого объекта и его массы толщина подушки может быть в пределах от десять до двадцать пять см. Минимальный слой обычно предназначается для выравнивания почвы. Максимальный размер высчитывается путем умножения ширины ленточного фундамента на три.
Самой надежной считается песчаная подушка, уложенная в виде трапеции, при устройстве которой происходит постепенное расширение кверху под углом тридцать градусов.
Одной из проблем при эксплуатации фундамента на песчаной подушке является то, что песок перемешивается с грунтом и заиливается при высоком УГВ. Чтобы этого избежать и продлить срок службы основания, перед засыпкой песка на почву можно уложить гидроизоляционный или другой материал, который надежно защитит подушку от смешивания и заиливания.
Фракции щебня, вычисление коэффициента уплотнения щебня и метод расклинцовки
От фракции щебня зависит область его применения. Коэффициент уплотнения щебня используют для вычисления точного количества данного строительного материала. Причем эта величина зависит и от вида фракции щебня.
Коэффициент уплотнения щебня это число, которое показывает степень уменьшения объема щебня при его транспортировке или трамбовке. Для каждого вида щебня существует маркировка, указанная в ГОСТе 8267-93. Там рекомендованы методы определения коэффициента уплотнения, который должен быть указан производителем при маркировке материала. Степень уплотнения выполняют специалисты в лаборатории экспериментальным методом в течение 3 дней. Уплотнение можно определить и экспресс-методом прямо на строительной площадке. Для определения применяют плотномеры.
Фракции щебня.
Коэффициент уплотнения щебня необходим для вычисления:
- массы приобретаемого щебня,
- степени усадки.
Масса определяется путем перемножения значений трех величин:
- удельного веса,
- объема заполнения,
- коэффициента уплотнения.
Созданы специальные нормы, в которых указана средняя масса материала в зависимости от фракции.
Для ландшафтного дизайна (то есть для укладки садовых дорожек, декоративных деталей) используется щебень самой мелкой фракции. Средняя его фракция представляет собой обломки горных пород. Она используется для создания железобетонных изделий, фундамента, бетонных смесей, а также для строительства мостов, железнодорожных путей, дорог.
При устройстве оснований под постройку дорог, взлетных полос, мостов оно должно быть прочным и плотным, выдерживать большие нагрузки и сильные механические воздействия.
Для укладки более прочного основания применяют технологию расклинцовки. Это укладка основания из щебня, который состоит из смеси фракций разных размеров. Мелкие фракции заполняют пустоты между большими фракциями, образуя очень плотное основание.
Сначала выстилают крупную фракцию щебня или гравия. Уплотняют специальными катками. Далее засыпается мелкая фракция и также уплотняется катком. Для уменьшения трения между отдельными кусочками весь процесс расклинцовки сопровождается поливами водой.
Техника безопасности для проведения работ
При уплотнении грунта пневматической грунтовкой и использовании ее для остальных материалов следует вначале пройтись по правилам техники безопасности.
Из тех рекомендаций, что уже существуют, запомните следующие:
- Для безопасной работы оператор должен обязательно прикрыть тело и лицо при помощи средств индивидуальной защиты, а именно наушников, очков, каски, прочной одеждой и обувью.
- Если работы будут проводиться на небольшой горке, то оператор и остальные работники обязательно должны находиться выше устройства. Работу при этом следует выполнить сверху вниз.
- Запрещается оставлять работающее устройство без присмотра. При работе мастер обязательно должен находиться сзади устройство и постоянно его контролировать, двигаясь рядом.
- Запрещено работать вибрационной плитой в помещениях или на местности, где рядом есть пожароопасные или легковоспламеняющиеся предметы.
Если работы будут выполняться на краю траншеи, оврага или котлована, то человек может находиться на минимально допустимом расстоянии от обрыва, но не ближе.
- Чтобы дополнительно ускорить устройство, нельзя прикладывать силу, это строго запрещено.
- Для того, чтобы повернуть устройство, следует использовать лишь одну руку.
- До того, как будут начаты работы, всю технику следует заранее осмотреть и убедиться, что на ней нет никаких повреждений. Если есть какие-то внешние дефекты, то их следует обязательно убрать заранее.
- Чтобы предотвратить появление травм, держите ноги и руки на небольшом расстоянии от рабочей поверхности устройства.
- Если по какой-то причине устройство упало на блок, то для начала его следует выключить. Лишь после этого вы можете начать поднимать его и приводить в рабочее состояние.
- Строго запрещено выполнять работы в состоянии наркотического, алкогольного или психотропного опьянения.
- Нельзя работать без отдыха долгое время. После того, как вы будете 40 минут выполнять трамбовку, следует сделать перерыв на 10 минут, чтобы разгрузить оборудование и мастера.
Особенно внимательно работайте с вибрационной плитой, которая имеет кнопку плавного пуска, так как если работа будет выполнена в замкнутом помещении, то куда безопаснее для человека будет использовать модели с дистанционным управлением. Естественно, что такие устройства стоят дороже, но они полностью оправдывают свою стоимость. Утрамбовывание вибрационной плитой помогает справляться с любыми задачи, которые связаны с уплотнением сыпучих материалов. Чтобы получить высококачественный результат, следует учитывать особенности конкретных поверхностей, а еще рассчитывать подходящую толщину для слоя
Трамбование
Самый примитивный способ уплотнения — ручные трамбовки. При их использовании слишком много переменных факторов, которые влияют на силу удара. Если хотите утрамбовать обратную засыпку траншеи или песчаную подушку под садовой дорожкой — пожалуйста. Но добиться равномерного уплотнения по всей площади не получится. Поэтому при подготовке основания под фундамент никогда ее не использовал.
Для уплотнения песчаных подушек под ответственные сооружения брал виброплиты и вибротрамбовки. В теории ими можно равномерно утрамбовать слой от 10 до 50 сантиметров и больше. Для этого нужно посчитать количество проходок в зависимости от типа грунта, его характеристик, силы удара, необходимого коэффициента уплотнения и т.д. В самострое никто этого не делает. Впрочем, о том, что получается на практике расскажу чуть ниже.
Преимущества строений на песчаной подушке
Среди многочисленных преимуществ, которые стоит отметить при использовании технологии песчаной подушки, практически невозможно выделить главные и второстепенные. Каждая отдельно взятая характеристика вносит свой уникальный «вклад» в прочность и надежность всей конструкции. Первое и очевидное достоинство именно песчаной подушки – ее дешевизна и простота всех работ по устройству, на которое потребуется минимальное количество времени.
Дом, имеющий такую основу, может быть выстроен практически на любом грунте – слабом, водянистом или пучинистом. При этом, срок эксплуатации здания может быть существенно увеличен в том случае, если под подушкой будет расположен качественный геотекстиль, а на самом участке, где ведется строительство, будет предусмотрена качественная дренажная система. В результате этого будут исключены такие частые проблемы с новым домом, как:
- образование трещин в стенах и самом фундаменте, вызванные неравномерной усадкой здания;
- промерзание фундамента и, как следствие, увеличение расходов на отопление дома;
- скопление в подвальных помещениях воды, часто наблюдающееся в домах, которые расположены на участках с высоким уровнем грунтовых вод, особенно в весенний период;
- постоянно высокая влажность, которая отмечается во всем доме, а не только в подвале, что приводит к образованию плесени, порче мебели, появлению у проживающих различных аллергических реакций;
- необходимость монтажа серьезной системы приточно-вытяжной вентиляции, расходы на устройство и эксплуатацию которой могут составлять вполне приличные суммы.
Изготовление виброплиты
Справиться с уплотнением грунта очень сложно, поэтому без инструментов не обойтись. Для одних хорошим вариантом выбора становится самодельная конструкция, другие же приобретают бензиновую вибротрамбовочную машину. К самым популярным видам относят вибротрамбовку и виброплиту. Их принцип работы довольно схож, а прокат такой машины всегда востребован среди строительных компаний.
Для уплотнения слоя земли больше всего подойдёт вибротрамбовка. Её работа основывается на центробежной силе под определенным направлением. Амплитуда колебаний зависит от модели устройства. Если сравнивать устройство с виброплитой, то стоит отметить, что оно имеет меньшие размеры. А уплотнение слоя происходит за счёт небольших объёмов самой подошвы, что обеспечивает лучший эффект.
Для уплотнения же песка оптимальным выбором является виброплита, так как песок благодаря ней уплотнится и не станет выдавливаться через края. Но и для укладки брусчатки, щебня или основы под бетонную плиту данный метод подойдёт больше, чем трамбовка. Большая площадь при трамбовки – главное достоинство метода. Самостоятельное изготовление виброплиты с использованием электрического двигателя поможет сэкономить на оборудовании. Чертежи для конструкций составить нетрудно.
Для изготовления понадобится:
- силовая часть;
- два швеллера;
- железная плита толщиной более 7 мм;
- крепёж;
- два колеса;
- труба, которая применяется в качестве ручки для удобного перемещения конструкции.
Вибратор для бетона состоит из электрического двигателя, вибрационного устройства и гибкого вала. Замену для первого элемента конструируют из отбойного молотка, перфоратора, дрели и других устройств, передающих колебания. Не нужно пренебрегать проектированием гибкого вала для вибратора, потому что благодаря нему наконечник безопасно опускается в раствор и передаёт нужную вибрацию. Такое изделие может работать от домашней электрической сети в 220 В.
Вибротрамбовочная машина, сконструированная из перфоратора, работает на основе ударной силы. Металлическую пику создают для насадки. Такая конструкция помогает пройти сквозь толщину бетона, что крайне необходимо после залива свайной основы
Важно определиться и с необходимой длиной насадки. Чтобы обработать большую площадь, выбирают обширный лист, к которому крепится сам перфоратор. Необходимо прочно укрепить конструкцию, ведь вибрационная сила может оказаться для изделия разрушительной
В случае, когда элементы оборудования имеют горизонтальное положение, насадку нужно расположить под небольшим углом. А достичь этого можно при помощи крепления шайбы как опоры. Затем в неё устанавливают вибрационный узел перфоратора
Необходимо прочно укрепить конструкцию, ведь вибрационная сила может оказаться для изделия разрушительной. В случае, когда элементы оборудования имеют горизонтальное положение, насадку нужно расположить под небольшим углом. А достичь этого можно при помощи крепления шайбы как опоры. Затем в неё устанавливают вибрационный узел перфоратора.
Самостоятельное изготовление
Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.
Площадочный вибратор
Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.
Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.
Одноцилиндровый двухтактный двигательСтальной лист для платформы
Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.
Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:
- Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
- Эксцентрик (если предусмотрена такая конструкция).
- Крепежные болты с гайками.
- Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
- Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
- Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.
Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.
Порядок сборки
Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.
Последовательность сборки:
- Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
- После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.
Лист с загнутыми кромками и приваренными швеллерами
После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.
Принципиальная схема виброплощадки с эксцентриком
Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.
После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.
Один из вариантов конструкции самодельной виброплиты:
Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.
Средняя оценка
оценок более 0
Поделиться ссылкой
Что это и для чего нужна?
При строительстве дома под фундамент или стяжку необходимо выполнить жесткий слой в виде подкладки из песка или гравия с мелкой дисперсией. Обеспечить необходимую плотность такому основанию позволяет методика трамбовки. Для уплотнения сыпучих материалов используется специализированная техника, а если площадь покрытия невелика, применяется ручной способ выполнения работ. Песчаная плотная подушка необходима перед началом выполнения строительных работ по следующим причинам:
- для полноценного разравнивания и увеличения степени жесткости поверхности основания будущей возводимой конструкции;
- для предотвращения разрушения фундаментного сооружения под действием влаги или низких температур, когда почва начинает вздуваться от избытка воды;
- для предупреждения искривления конструкции от действия на нее изгибающих и сжимающих нагрузок при процессах усадки грунта;
- с целью устранения скрытых пустот, наполненных воздухом;
- для сооружения промежуточного устойчивого слоя, образованного между почвой и конструкцией фундамента.
Утрамбованный песок создает плотный и прочный слой, который является надежным основанием для укладки асфальтового покрытия, тротуарной плитки, фундамента здания. Правильно сформированная песчаная прослойка не подвержена деформации и не проваливается, если наступить на нее. Технология трамбовки подразумевает выполнение этих работ в многократных проходах по всей поверхности песчаного слоя.
По завершении этих действий качество оценивается не только визуально, но и с помощью специальных приспособлений.
