Как снять с шуруповерта патрон дома

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

Особенности снятия и ремонта патрона для разных производителей шуруповертов

Модели разных производителей могут различаться по конструкции, поэтому рекомендуется знать некоторые особенности того, как разобрать головку шуруповерта.

• Макита. У инструмента для бытового использования дома часто пластиковые патроны, поэтому снимать их нужно аккуратно, чтобы не повредить. Для кулачковых элементов изначально требуется разжать кулачки. В изделиях Makita часто присутствует автоматическая блокировка, патроны в основном одномуфтовые.
• Зубр. Изделия торговой марки отличаются надежностью. Чтобы заменить патрон, требуется просто раскрутить его с вала.
• Интерскол. Для замены патрона на шуроповерте Интерскол понадобится проводить аналогичные действия — по часовой стрелке выкрутить винт, после чего извлечь корпус.
• Бош. Шуруповерты Bosch очень похожи на модели Макита, поэтому разбираются аналогично. Единственным отличием является наличие автолота в патроне.
• Хитачи. Модели достаточно простые в обслуживание, рекомендуется изучить инструкцию производителя. Для удаления патрона применяют описанные выше методики.
• Девольт. Изделия Dewalt (как и Декстер, Метабо, Вихрь и другие) очень напоминают Зубр, Интерскол и Хитачи, поэтому к ним подойдет та же инструкция. В Деволт патрон должен просто откручиваться с вала.

Снять патрон с шуруповерта не сложно. Рекомендуется сначала выяснить, какая именно деталь установлена, а затем воспользоваться одним из нескольких методов в зависимости от модели устройства.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
• быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Что такое патрон

Патрон напоминает металлический цилиндр. Деталь крепится к валу шуруповерта.

Назначение элемента – фиксация рабочих бит крепежных изделий.

Устройство патрона

Внутренняя резьба на патроне или специальный конус предназначены для крепления на вал. Конструктивно наиболее изнашиваемые компоненты делятся на три основных типа:

• быстрозажимные (БЗП);
• самозажимные;
• зубчато-венцовые (ключевые).

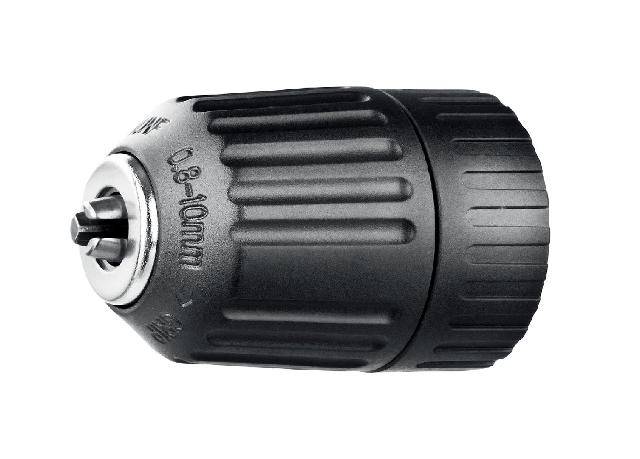

Самый распространенный вариант – БЗП.

Хвостовик в этом случае зажимается путем ручного вращения гильзы инструмента.

Зажимные элементы, которые устанавливают на современные шуруповерты и дрели, позволяют надежно фиксировать хвостовики диаметром в рамках 0,8-25 мм.

Возможно, единственный минус нового изделия такого типа – более высокая стоимость относительно ключевых гильз.

Чтобы зафиксировать элемент в зажимном изделии типа БЗП, хватает нескольких секунд.

При этом помощь вспомогательных компонентов не требуется.

Полотно регулировочной гильзы рифленое, поэтому вращение цилиндра не представляет труда.

Регулировку давления на хвостовик изделия выполняют с помощью блокировочного элемента.

Со временем детали зажимного механизма изнашиваются.

Поэтому устройство патрона категории БЗП подразумевает постепенное ослабление зажима.

В результате износа гильза не в состоянии надежно фиксировать круглые хвостовики большого диаметра.

В разобранном виде само- и быстрозажимные модели представляют собой:

• рукав;
• основание;
• подвижные губки;
• шайбу;
• подшипник;
• зубчатую гайку.

Конструкция и особенности зубчато-венцового патрона

В отличие от популярных современных гильз, этот классический вариант требует использования специального ключа. Зато в этом случае возможно более надежное крепление в любых ситуациях.

ЗВП относится к зажимным гильзам кулачкового или цангового типа.

Они дают возможность зажимать как изделия с круглыми хвостовиками, так и цилиндрические элементы. Основные компоненты кулачковых ЗВП:

• цилиндрический корпус;
• регулировочная гильза или кольцо, которые вращаются снаружи;
• кулачковый механизм, который монтируется внутри.

Цанговый механизм изготавливают из прочной стали.

Состоит он из трех кулачков-близнецов.

При вращении гильзы или кольца последние образуют единое целое.

За счет этого и происходит надежная фиксация изделий.

Ремонт шуруповёрта своими руками

Для устранения большинства неисправностей шуруповёрта требуется его разборка, т. е. снятие корпуса и отсоединение основных узлов друг от друга.

Как разобрать шуруповёрт

Шуруповёрт разбирают в следующей последовательности:

1. Снимите аккумулятор.
2. Открутите винты, соединяющие две половины корпуса.

Корпус шуруповёрта состоит из двух частей, соединённых довольно большим количеством саморезов — для того чтобы его разобрать, нужно найти все места крепления

• Снимите его верхнюю часть.
• Выньте содержимое.
• Отсоедините кнопку.

Кнопка шуруповёрта составляет единое целое с механизмом включения, который соединён с двигателем, поэтому при отделении кнопки от гнезда на корпусе нужно соблюдать осторожность, чтобы не порвать провода

Снимите переключатель скоростей.
Отсоедините двигатель, редуктор, регулировочную муфту и патрон.

Для того чтобы отсоединить редуктор шуруповёрта от его двигателя, необходимо открутить четыре винта, находящиеся в месте контакта двух пластмассовых кожухов

Видео: как разобрать шуруповёрт

Ремонт патрона

Патроны в разных моделях шуруповёртов могут немного отличаться друг от друга. Они могут крепиться к валу тремя способами:

1. Конусом Морзе.
2. Резьбовым соединением.
3. Резьбовым соединением с фиксирующим винтом.

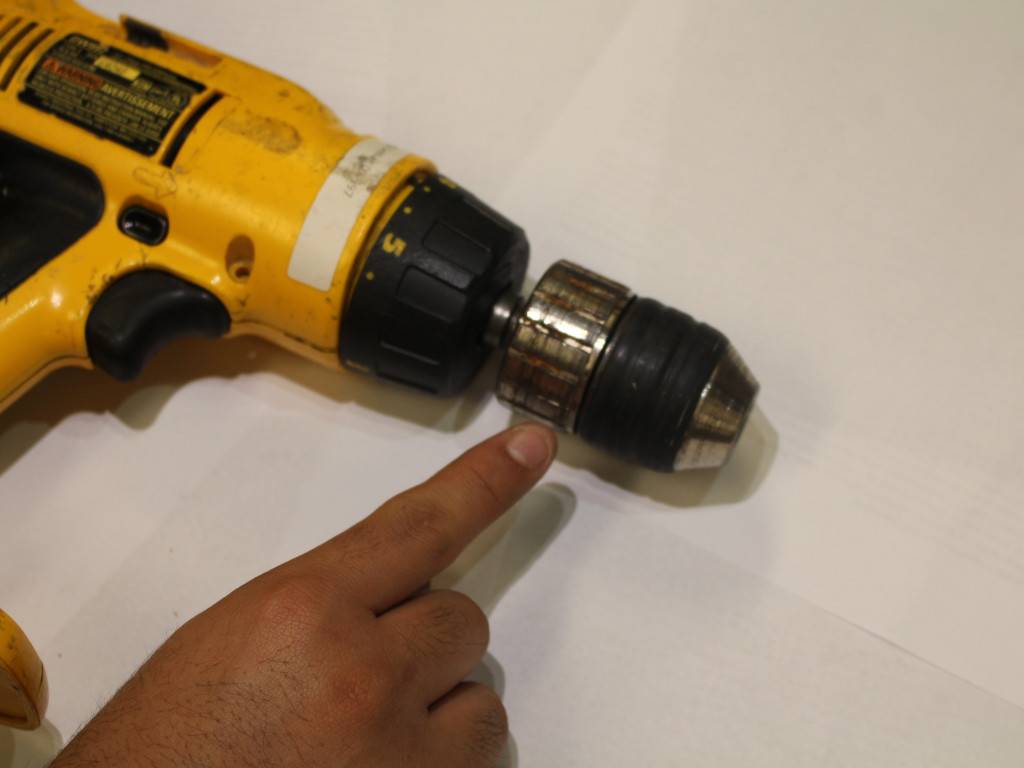

Чтобы определить способ крепления патрона, нужно прочитать надпись на его гильзе:

маркировка «1–6 В10» означает конус Морзе. Используются насадки с диаметром хвостовика от 1 до 6 миллиметров. Кодировка «В10» обозначает размер конуса. Возьмите молоток и выбейте патрон ударами по корпусу;
надписи типа «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» означают метрическую и дюймовую резьбу.

Если патрон оказался резьбовым, нужно выполнить следующие действия:

1. Разожмите кулачки патрона.
2. Если внутри есть винт, выкрутите его по часовой стрелке (винт имеет левую резьбу).

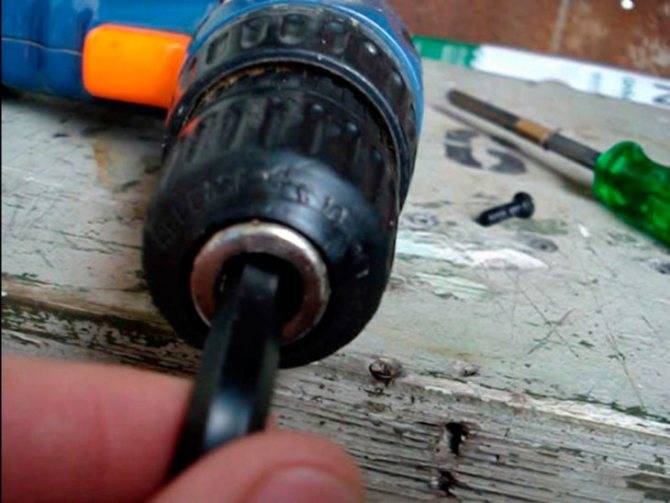

3. Возьмите шестигранный Г-образный ключ размером 10 мм.
4. Короткий край вставьте в патрон и плотно зажмите в кулачках.
5. На малых оборотах запустите и сразу выключите шуруповёрт, чтобы длинный край шестигранника ударился об стол. Вместо включения прибора можно просто ударить по ключу молотком. Резьба сдвинется и патрон выкрутится.

Для того чтобы снять патрон, нужно зажать в него шестигранный ключ и запустить двигатель на малых оборотах до того момента, пока ключ не ударится об стол

Видео: как снять патрон с резьбой при помощи шестигранного ключа

Если эти способы не помогают, разберите шуруповёрт и выньте редуктор в сборе. Возьмите Г-образный трубчатый ключ (чаще всего на 19») и открутите патрон, зажав с обратной стороны болты крепления редуктора накидной головкой ключа. Она даст необходимый упор, с помощью которого патрон можно открутить рукой.

Видео: как снять патрон трубчатым ключом

Чтобы разобрать патрон, нужно снять заглушку в его основании. Пластиковая заглушка аккуратно поддевается ножом. Металлическая — выбивается ударами молотка по основанию патрона:

1. Возьмите большой болт, вставьте его в патрон и слегка подожмите для центровки. Головка болта должна на два-три сантиметра выступать над патроном.
2. Ударьте молотком по головке болта. Патрон выскочит из корпуса.

Видео: извлечение пластиковой заглушки из патрона шуруповёрта

Распространённые неисправности патрона:

• криво зажимает биты;
• люфт между битами и кулачками;
• кулачки неровно выдвигаются.

Для выяснения причин и их устранения выполните следующие действия:

1. Разберите патрон.
2. Снимите конусную гайку, которая состоит из двух частей.
3. Выкрутите зажимные кулачки.
4. Проверьте состояние резьбы на гайке и на кулачках, неисправные детали замените.

Виды крепления

Крепление происходит с помощью:

• конуса Морзе;
• резьбы;
• фиксирующего винта.

Первое крепление названо по фамилии С. А. Морзе в XIX веке. Соединение происходит благодаря сцепке поверхностей вала и конуса с отверстием за счёт идентичной конусности. Крепление получило широкое распространение благодаря простоте и надёжности.

Во втором виде соединения на валу и патроне нарезана резьба. Совмещение происходит путём накручивания патрона на вал.

Третий вид является модификацией резьбового крепления — для надёжности соединение фиксируется с помощью винта. У него в основном головка под крестовую отвёртку и левосторонняя нарезка. Увидеть винт можно, лишь полностью раскрыв кулачки.

Определение крепления

Крепление патрона определяется при его визуальный осмотре. Конус Морзе маркируется следующим образом — 1−6 В22. Первые цифры — диаметр хвостовика используемой насадки, а В22 — собственно величина конуса.

Резьбовое соединение также обозначается цифрами и буквами, для примера: 1,0 — 11 М12×1,25. Первая часть маркировки означает опять-таки диаметр хвостовика используемой насадки, вторая — метрическую величину резьбы. В импортируемых шуруповёртах величина указывается в дюймах.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Как правильно осуществить демонтаж фиксирующего устройства?

Существует несколько различных способов демонтажа фиксирующего устройства электроинструмента.

Первый способ заключается в использовании шестигранного ключа номер 10 или 12. Для снятия фиксирующего приспособления зажимаем в нем ключ коротким концом. После зажатия ключа осуществляем запуск шуруповерта на несколько секунд. Это делается для того, чтобы произошел удар ключа вторым концом о стол или другую опору. После этого, вращая ключ, снимаем приспособление.

Второй способ разборки заключается в следующем. Сначала разводим кулачки устройства на максимум. Внутри патрона находим винт и выкручиваем его. Выкручивание винта осуществляется по часовой стрелке. После откручивания винта зажимаем шестигранный ключ в патроне электроприбора. Резко повернув ключ против часовой стрелки, разбираем устройство. При возникновении затруднений с поворотом зажатого ключа можно воспользоваться молотком, ударив им по ключу.

Чтобы разобрать устройство фиксирования рабочего инструмента, закрепленное при помощи конуса Морзе на шуруповерте, следует использовать молоток. При помощи него наносятся удары по корпусу устройства фиксации.

http:

После снятия патрона и его разборки можно приступать к ремонту. Разобранное устройство фиксирования рабочего инструмента осматривается, проводится ревизия всех его конструктивных элементов, при необходимости вышедшие из строя компоненты заменяются новыми.

Как отремонтировать зажимной цилиндр

Часто причиной снятия и разбора головки шуруповерта является ремонт отдельных деталей и устранение дефектов. Подробнее о том, как это делается своими руками в домашних условиях.

При люфте

Если отклонение гильзы при работе не превышает 1 мм, то это не критично. При большем люфте уже нужно разбирать устройство. Ремонт патрона шуруповерта для этого случая выполняется так:

1. Раскрутить крепежи на верхней крышке инструмента, снять ее.
2. Отсоединить двигатель от редуктора, внимательно проверить все крепления.
3. Разобрать редуктор. Если втулка вышла из строя, то она и явилась причиной сильного люфта. Эту деталь необходимо извлечь вручную и заменить новым экземпляром.

Редуктор в разобранном виде

1. Дальше нужно смазать все трущиеся элементы и собрать редуктор назад в четкой последовательности: втулка – вал – подшипники – стопорное кольцо.
2. Редуктор прикрепляется на место, к двигателю.
3. Верхняя крышка шуруповерта закручивается назад.

При биении цилиндра

Если в шуруповерте наблюдается биение патрона, причина также кроется в редукторе. Его нужно демонтировать, отсоединив от электродвигателя, разобрать, внимательно осмотреть все детали. Бьющаяся гильза – следствие:

• нарушения геометрии вала;
• износа шестерней, штифтов;
• выхода из строя подшипника вала.

После определения сломавшихся элементов нужно приобрести новые, все правильно установить, собрать назад редуктор и присоединить его к двигателю.

При заклинивании

Еще одна частая проблема – патрон начинает заклинивать. Это вызвано тем, что кулачки со временем утрачивают полный зажим. Чтобы отремонтировать головку, есть сразу несколько методов:

1. Тщательно промазать цилиндр во всех местах – возможно, причина только в этом.
2. Сжать патрон в руке и 1-2 раза сильно ударить о деревянный твердый предмет – брус или устойчивый стол.
3. Корпус сжать тисками, а цилиндр – газовым ключом. Упереть шуруповерт патроном в стол и включить.

Нередко головка заклинивает после засорения опилками и прочим мелким мусором. Если есть подозрения на забивание, цилиндр стоит хорошенько нагреть строительным феном, а еще лучше – несколько минут подержать над открытым огнем. Затем деталь тщательно смазывается.

При прокручивании

Если патрон прокручивается, то дело, скорее всего, в стирании зубцов на фиксирующей муфте. Проблема решается так:

1. Извлечь муфту.
2. На месте сточенных зубчиков нужно просверлить маленькие отверстия.

Слева – муфта и ее зубцы

1. В дырочки вставить винты. Их выступающие части удаляются кусачками.
2. Вернуть муфту на место и проверить, как теперь ходит цилиндр.

При неполном выходе кулачков

Обнаружить неисправности в работе кулачков можно только после разбора патрона. Как правило, или на них стираются зубцы, или стачивается резьба на зажимной гайке. При сточенной резьбе кулачки в момент зажима проскальзывают и выходят не полностью. В результате нарушается центрирование патрона, появляется люфт. Выход – замена гайки или кулачков. Но не во всех цилиндрах это осуществимо. Тогда остается только покупать новую головку.

Как разобрать патрон шуруповерта

Иногда требуется разборка патрона.

Чтобы проделать эту операцию, нужно в основании снять заглушку.

Пластиковую деталь достаточно поддеть ножом.

Металлическую можно выбить тяжелым предметом ударом по основанию зажимной гильзы.

Процесс следующий:

• берут крупный болт и вставляют его в цилиндр, после чего слегка центрируют небольшим зажимом кулачков; при этом головка болта выступает на пару сантиметров над гильзой;
• бьют молотком по болту.

После этого остается самая интересная часть – разборка непосредственно цилиндра.

Необходимо разделить его на составные части – рукав, основание, шайбу, подшипник и гайку.

Конструкция может быть несколько иной, но в целом деталь состоит из этих элементов.

В редких случаях разобрать цилиндр без повреждения и возможности собрать обратно в том же виде нельзя.

Но если конструкция предполагает такую возможность, то можно воспользоваться следующим способом.

Инструкция, как разобрать патрон самым простым и эффективным способом – с использованием перфоратора:

• в перфоратор вставляют какой-нибудь переходник; роль последнего может сыграть, например, сломанное сверло диаметром 10-12 мм;
• на переходник надевают патрон тыльной стороной – той, которая противоположна кулачкам;
• убирают кулачки и упирают цилиндр в твердую поверхность, но обязательно через амортизирующий буфер (резина, пенопласт и т. п.);
• включают перфоратор в ударном режиме.

Благодаря вибрации разбираем патрон за считанные секунды.

В результате манипуляций с цилиндра слетает рукав, обнажая прочие детали.

После чистки элементы легко собираются обратно.

Важно не перепутать местами кулачки – хотя они похожи, в процессе работы инструмента детали притираются, и требуют правильной сборки

Некоторые сложные конструкции требуют распиливания муфты.

После профилактических или ремонтных работ половинки собирают с помощью кустарной «шины».

Но в большинстве случаев указанный метод – с использованием ударной дрели или перфоратора – работает.

Разбор быстрозажимной головки

Патроны типа БЗП или самозажимные можно разбирать только до определенной стадии, поскольку дальше можно нанести устройству необратимый урон. Разбор идет по такому алгоритму:

1. Паз между двумя половинами пластмассовой муфты нужно с помощью ножа или плоской отвертки аккуратными поддевающими движениями раздвигать по всей окружности. Главное – не повредить корпус.
2. Как только муфта сдвинется с места, ее нижняя часть легко снимется вручную.
3. После этого кулачки раздвигаются до упора, и в цилиндр вставляется длинный болт.
4. По нему нужно бить молотком, пока не отпадет верхняя половина муфты.
5. Дальше разбирать не нужно. Патрон лишен корпуса, его можно промазать во всех местах.

Обратная сборка идет в такой последовательности:

1. Верхняя часть муфты.
2. Молотком через деревянную доску зажать в паз между муфтой и цилиндром штопорную шайбу.

Паз для штопорной шайбы

1. Вручную надеть нижнюю часть муфты – патрон собран.

Детально разбор быстрозажимного цилиндра показан на видео:

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта. Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком

Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель. При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов

Более дорогие модели позволяют снизить радиальное биение

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Главные характеристики патронов

Это один из важнейших механизмов инструмента, благодаря ему устанавливаются сверла, биты и пр. на прибор.

В современных инструментах используются крепления, в зависимости от назначения насадки. Основные виды – ключевые и быстро- и самозажимные. Также есть модели с шестигранным хвостовиком.

• В ключевом фиксация происходит с использованием ключа. Это очень надежный вид, благодаря которому сверло удерживается крепко, он походит для тяжелых насадок с большим диаметром, поэтому чаще используется в профессиональном оборудовании.
• Быстрозажимные и самозажимные комплектующие позволяют работать с различными видами насадок и быстро производить их смену. Для установки не требуется ключ, а устроены подобные патроны таким образом, что их трудно сломать, поэтому они считаются наиболее безопасными. Однако со временем сила удерживания сверла слабеет, и требуется замена механизма. По типу они бывают с одной муфтой и с двумя.
• Виды с одной муфтой подходят устройствам с блокираторами, т.к. блокиратор играет роль второй муфты. Если блокиратор отсутствует, используются механизмы с двумя муфтами. В первом случае установить деталь можно одной рукой, во втором – требуются две руки.
• Шестигранные хвостовики очень прочные, устанавливаются без дополнительных инструментов. Они незаменимы в ряде инструментов, которыми выполняются тонкие работы, например, в радиотехнике.

При выборе необходимо учитывать размер механизма, его тип и вид соединения с шуруповертом.
