Как смазать редуктор триммера Stihl

Какими особенностями обладает смазка?

  • Она изготовляется согласно актуальным европейским экологическим нормам;
  • Во время разогрева мотора плотность вещества значительно уменьшается;
  • После использования элементы, входящие в состав смазки, полностью разлагаются в окружающей среде;
  • Продукт необходимо обновлять после каждых 50 часов работы;
  • Доливать его в редуктор следует через 8-10 часов работы;
  • Технический паспорт модели агрегата позволит узнать об идеально подходящем масле.

Сегодня во многих магазинах продаются именно тюбики со смазкой, поэтому у людей нередко возникает вопрос «Чем смазывать деталь?». Для выполнения важнейшей процедуры можно взять шприцы и попытаться самостоятельно набрать в него необходимое количество вещества. После нескольких попыток операция наверняка будет проходить очень легко и быстро.

Как разобрать редуктор триммера

Для того, чтоб разобрать редуктор триммера, нужно.

  • Снять редуктор с трубы, ослабив под редуктором два стяжных болта.
  • Вымыть редуктор щёткой, к примеру, в бензине без масла и просушить.
  • Круглогубцами свести концы стопорного кольца и вытащить его.
  • Таким же образом извлечь и 2-ое стопорное кольцо.
  • Потом нужно очень подогреть корпус редуктора триммера, редуктора мотокосы либо редуктора бензокосы фабричным (техническим) феном при температуре выходящего воздуха в 600°С.
  • После этого сильными ударами деревянного бруска по высшей части корпуса редуктора, вышибить ведомый вал с подшипником и шестерней (поначалу стоит испытать вышибить подшипники без нагрева). Ударять нужно только из дерева бруском, потому что железным, к примеру, молотком можно разбить корпус.
  • Таким же образом извлекаем и ведущий вал с подшипником и шестерней (очень нагреваем место, где посиживают подшипники и ударами деревянного бруска по корпусу соосно вала, выбиваем вал с 2-мя подшипниками и шестерней). Как разобрать редуктор триммера, редуктор бензокосы и редуктор мотокосы. Чтоб не нагревать, можно испытать использовать съёмнк.

Описание триммера Echo SRM-22GES SB

Echo SRM-22GES SB. универсальная мотокоса для непрофессионального использования, которая отличается легкостью в обращении, надежностью и безопасностью. Эта модель справится со стрижкой газона на малых и средних участках. Благодаря своей эргономичности и универсальности такой инструмент. это хороший выбор для владельцев небольших загородных домов и дачников.

Триммер Echo SRM-22GES SB оснащен двухтактным двигателем мощностью 0.9 л.с. и системой легкого запуска ES-Start. Благодаря функции облегченного запуска вам не нужно прикладывать больших усилий для того, чтобы начать работу. Встроенный праймер (ручной топливоподкачивающий насос) также облегчает запуск мотора. Увеличенный полупрозрачный топливный бак удобен возможностью видеть остаток топлива и позволяет увеличить интервал между дозаправками.

Смазка вала и редуктора на бензокосе.

На Echo SRM 22GES SB есть возможность выбора режущего инструмента: триммерный корд или режущий диск для травы. Трехлопастной нож сделан из специальной стали, поэтому режущие кромки остаются острыми в течение длительного времени. Триммер оснащен полуавтоматической косильной головкой. Безопасность обеспечивает ударопрочный кожух и защитные очки. На этой модели установлен разъемный вал, делающий технику удобной для хранения и транспортировки. Для хорошей управляемости мотокоса оснащена эргономичной «велосипедной» рукояткой и удобным наплечным ремнем.

  • гарантия качества и оригинальности техники, компания «Прямые руки». официальный дилер бренда Echo в Санкт-Петербурге и Ленинградской области;
  • выгодная цена на бензотехнику и техническое обслуживание;
  • предпродажная подготовка техники и инструктаж по безопасному обращению с ней;
  • «Прямые руки». авторизованный сервис, мы выполним для вас гарантийный и послегарантийный ремонт триммера Echo качественно и в срок.

Инструкция по эксплуатации для триммера Echo SRM-22GES SB

Стоимость доставки техники в ремонт для физических лиц и юридических лиц, находящихся в пределах КАД. бесплатно (более детальная информация и цены на странице сайта «Доставка техники в ремонт»).

800 руб. для остальных районов Санкт-Петербурга в пределах КАД.

Смазка для бензинового триммера

Правильно подобранный уход за мотокосой дает гарантию долговечности и качественной работе оборудования. Производители стараются учитывать все нюансы и прописывают, какие материалы применять для обслуживания. Обычно конкретный вид смазки не указывается, просто даны общеизвестные стандарты, которым смазочные материалы должны соответствовать.

Смазка должна быть подобрана таким образом, чтобы учитывать температурный режим, скорость вращения, динамику нагрузки и вибрации. Главное требование заключается в том, чтобы данная смесь оставалась в зоне максимального трения.

Исходя из вышеперечисленной информации, необходимо отметить, что производители бензокос разрабатывают универсальные дополнительные средства для своей техники. Обслуживать ее можно общепромышленными составами. Главное условие – это соответствие условиям эксплуатации, а именно, наличие в составе вещества против ржавчины и извести, а также наполнителя, который состоит из твердого смазочного материала. Смазка заливается в редуктор в специальное отверстие, узел при этом не демонтируется.

Замена производится достаточно быстро.

Сначала выключаем прибор из сети. С устройств на бензине необходимо слить бензин. Если смазка меняется полностью, то обязательно промываем редуктор. Для этого заливаем сначала очиститель, затем хорошо ополаскиваем редуктор, потом сливаем

Важно очистить корпус полностью. Специальным инструментом, который входит в комплект с триммером, надо вывернуть пробку редуктора

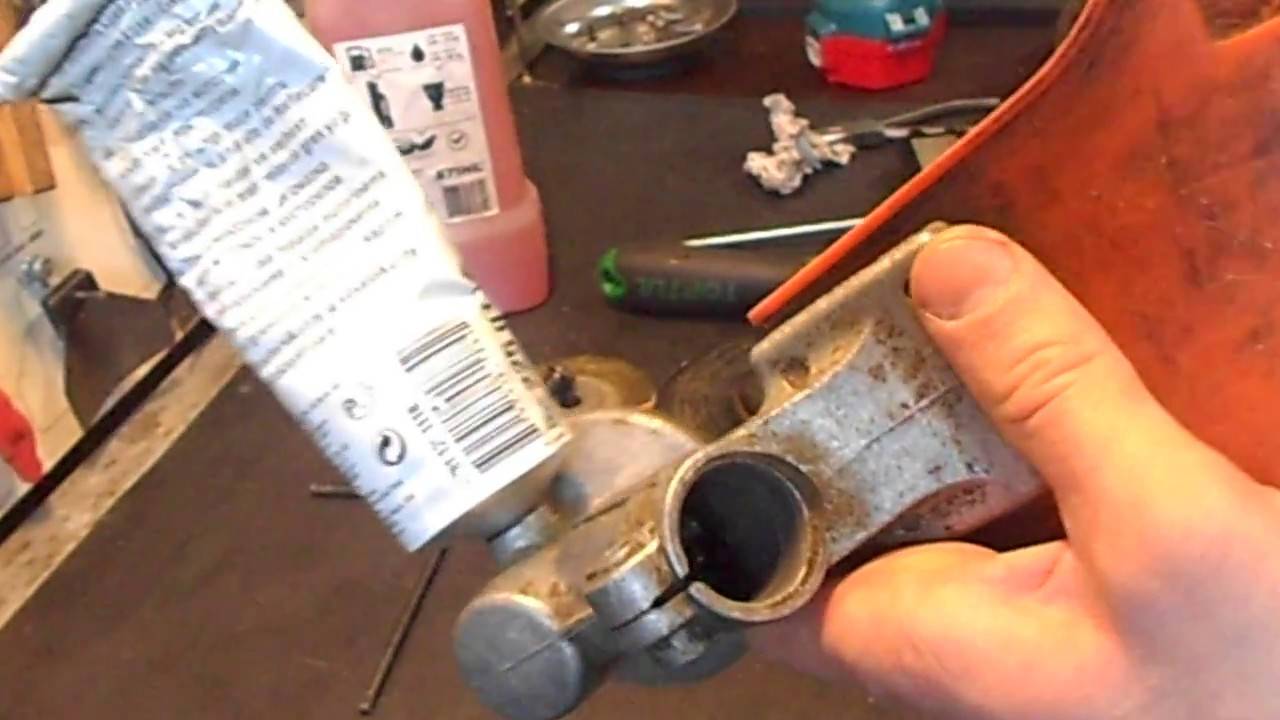

Наносим новую смазку: в отверстие вставляем шприц с тюбиком и выдавливаем смазку (2-5 мл). Вручную проворачиваем вал, включаем косу на малые обороты без нагрузки. Это нужно для того, чтобы смазка качественно распределилась по местам, подверженным максимальному трению.

Иногда, в разгар интенсивных работ по скашиванию травостоя, ваш триммер начинает издавать неприятные, скрежещущие звуки. Это жалуется на отсутствие смазки редуктор – наиболее интенсивно нагруженный узел устройства. А вскоре за этими «предупреждениями» может последовать и заклинивание привода…

Как смазать редуктор триммера?

Вносить новый смазочный состав в рабочий механизм мотокосы нужно только на предварительно выключенном инструменте. Со свечи зажигания триммера нужно снять верхний колпачок или штекер. Сама бензокоса должна располагаться в естественном положении, ее нельзя переворачивать, так как это может привести к вытеканию топливной смеси.

Редукторная смазка для триммера вносится в таком порядке:

  1. Сначала оператор должен вывернуть винт, расположенный сбоку от встроенного редуктора. Некоторые производители комплектуют свои мотокосы винтами под шестигранный ключ, остальные – болтами под ключ на 17. И в первом, и во втором случае резьба на крепежах обычная. Для снятия фиксаторов ключ необходимо поворачивать против хода стрелки часов. При этом нужно быть предельно внимательным и аккуратным, чтобы не потерять уплотнительную резиновую шайбу;
  2. После этого нужно осмотреть торцевую внутреннюю сторону винта. Если на ее поверхности не видно следов масла, значит, внутрь штатного редуктора нужно внести около 3–4 г смазки. Чтобы вещество равномерно распределилось по шестерням и другим деталям, нужно медленно прокрутить передачу вручную. Это действие нужно повторить несколько раз;
  3. Затем нужно добавить еще примерно столько же смазки и еще несколько раз прокрутить передачу. В результате редуктор триммера полностью наполнится смазочным материалом.

После этого потребуется вкрутить винт и «прогнать» масло по редуктору. Для этого нужно завести триммер, слегка нажать на рычаг акселератора и подождать 2–3 секунды. Косильная головка должна вращаться на низкой скорости – это обеспечит распространение масла по редуктору без риска перегрева движущихся деталей механизма.

Виды редукторов для мотокос

Конструкция редуктора для хозяйственного триммера состоит из определенного количества встроенных зубчатых передач, которые, во время работы механизма, вращаются на заданной устройством скорости. Зубчатые передачи предназначены для понижения или повышения изначальной скорости работающего входного вала. Таким образом, при нажатии оператором на акселератор, косильная катушки или режущий нож вращаются быстрее, а при отпускании рычага – медленнее.

Используемые производителями садовой техники редукторы делятся на такие виды:

  • цилиндрические;
  • волновые;
  • червячные;
  • планетарного типа;
  • конические;
  • спироидные;
  • механизмы комбинированного типа.

Цилиндрический редуктор мотокосы состоит из нескольких цилиндров зубчатой формы. Их довольно редко устанавливают на триммеры, так как большинство бензокос комплектуются червячными редукторами.

Отдельного внимания заслуживают редукторы планетарного типа. Их встроенные валы расположены в устройстве механизма соосно. В то же время валы конических редукторов находятся в перекрестном положении.

Еще один вид редукторов – понижающий . Механизмы этого типа не входят в штатную комплектацию мотокос, однако именно они почти всегда используются для изготовления самоделок на базе садовых триммеров.

Смазка для редуктора триммера. Чем и как смазать?

Иногда, в разгар интенсивных работ по скашиванию травостоя, ваш триммер начинает издавать неприятные, скрежещущие звуки. Это жалуется на отсутствие смазки редуктор – наиболее интенсивно нагруженный узел устройства. А вскоре за этими «предупреждениями» может последовать и заклинивание привода…

Какую смазку следует использовать для редуктора триммера?

В процессе работы механическая часть триммера нагружается контактными усилиями на зубья, реакциями сопротивления от налипшей травы (иногда – с грязью), динамическими, ударными нагрузками вследствие постоянно изменяющегося крутящего момента. Смазка для редуктора триммера должна в полной мере учитывать эти особенности, поэтому подбор марки должен быть строго индивидуальным.

В расчёт принимаются следующие факторы:

  1. Бренд производителя. Каждая торговая марка небезосновательно ориентируется на смазки собственного изготовления (о дешёвых китайских изделиях можно поговорить позже). Это касается таких производителей, как Husqvarna, Stihl, Huter, Makita и др. Исключение составляют триммеры отечественного производства: например, Калибр в инструкции пользователя вообще не указывает марку смазки…
  2. Вязкость смазки. Как известно, все смазочные составы подразделяются на три группы – высоковязкие (коллоидные системы, содержащие различные присадки), пластичные компаунды универсального применения и твёрдые смазки, размягчающиеся при работе.
  3. Хорошая адгезия к поверхности деталей редуктора, в результате которой смазка не выдавливается в зазоры или наружу узла.
  4. Интенсивность потребления смазки редуктором. Здесь приходится ориентироваться на собственный опыт и рекомендации специалистов, поскольку некоторые производители триммеров, уповая на наличие собственных сервис-центров, вообще не дают чётких рекомендаций относительно периода работы редуктора между двумя смазываниями.

Расход смазочного материала зависит также от температуры, при которой он сохраняет свою смазочную способность. При нагреве редуктора до 40°С считается, что условия его работы – удовлетворительные, и смазки достаточно.

Считается, что универсальной смазки для редуктора триммера не существует, однако это не совсем так. На самом деле подходящим смазочным составом будет тот, в котором присутствуют следующие компоненты:

  • Противоизносные добавки, в составе которых отсутствует токсичный свинец;
  • Твёрдые смазки с присутствием графита или дисульфида молибдена (последнее предпочтительнее, поскольку при этом смазочная способность полностью сохраняется для большого диапазона оборотов вала);
  • Только минеральные (неорганические!) масла, с высокой степенью очистки.

Упомянутым требованиям в полной мере отвечают литиевые смазки Gear Grease OREGON или Champion EP-0, отечественные композиции Олео-Мас, Литол -24, либо Азмол 158, а также те, что рекомендуются производителем конкретной модели триммера.

Как смазывать редуктор триммера?

В верхней части корпуса, там, где установлен блок шестерней, имеется технологическое отверстие, которое при эксплуатации триммера заглушено винтом. Этот винт выкручивается, и в отверстие при помощи носика, имеющегося на тюбике, вводится 1,5…2 мл смазки. Если смазка была приобретена в другой расфасовке, то для данной операции подойдёт и обычный одноразовый медицинский шприц.

После этого винт устанавливается на прежнее место. Эту процедуру, независимо от рекомендаций пользователя, стоит выполнять через каждые 10…15 часов эксплуатации триммера в рабочем режиме. Иными поводами к обновлению или замене смазки редуктора являются самостоятельное выполнение мелких регламентных работ (например, очистка и промывка шестерней редуктора перед началом летнего сезона), ремонт узла, консервирование триммера на зимний период и т. д.

Если узел редуктора разобран, рекомендуется полностью удалить с поверхности деталей остатки прежней смазки, даже в том случае, если она не имеет следов окисления и загрязнения. И только потом наносить новую смазку. После нанесения смазочного материала рекомендуется несколько раз провернуть вал вручную, и убедиться, что смазка равномерно распределяется по всем деталям редуктора.

Смазать бензокосу, мотокосу: штангу, приводной вал и другие запчасти

Приводной вал, что находится внутри штанги, передает вращательные движения от двигателя к редуктору триммера, а тот, в свою очередь, ножу или леске (в зависимости от типа режущей снасти вашего агрегата). Все эти элементы, включая вал, также требуют смазывающего вещества, что поможет предотвратить преждевременный износ, поломку, возникновение трения, скрежета, перегрева или поломки. Смазать бензокосу обязательно нужно перед её консервацией на зиму, а также по мере необходимости, когда детали подадут такой «запрос». Несколько нюансов в осуществлении процедуры:

  • штангу смазывать не нужно, так как смазывается сам вал, который вращается внутри детали и часть средства остается на её внутренних стенках;
  • каждая коса нуждается в смазке, без исключения, а о количестве средства вам расскажет инструкция к инструменту;
  • не стоит забывать, что у триммера есть еще и верхний редуктор, смазывать который также необходимо;
  • вал смазывается посредством заполнения небольших каналов на его окончании, ведь именно они контактируют с шестеренками, находящимися внутри редуктора;
  • чем смазать мотокосу – выбирайте специальное средство в профильном магазине «KosiKosa», и тогда ваш инструмент всегда будет функционален и избавлен перегрева.

Смазка для редуктора фигурирует в каталоге сервиса, как отдельное средство. Заказывайте его по низкой стоимости, обеспечьте своему редуктору долговечную работу!

Устройство и принцип действия триммерного редуктора

Редуктор — это устройство для передачи вращения на режущую часть от вала двигателя. Второе его предназначение – преобразование угловой скорости вращения выходного вала в более низкие или в более высокие обороты. В первом случае устройство называется «демультипликатор» и используется на триммерах с мощными двигателями, во втором – «мультипликатор» и устанавливается на маломощных инструментах. Редуктор всегда размещается в нижней части штанги бензиновых и электрических кос разных марок, будь то «Чемпион», Huter или другой бренд.


Устройство редуктора выглядит следующим образом. Основные детали – это вал-шестерня (для передачи движения от мотора) и зубчатое колесо, установленное на ведомый вал (для вращения режущего блока). Чтобы снизить силу трения во время движения, на опорные точки валов размещаются подшипники качения. Они защищаются специальными шайбами, позволяющими сохранить смазку и предотвратить проникновение грязи внутрь посадочного места. Все детали помещены в дюралевый корпус со специальным технологическим отверстием для ввода смазки. Оно необходимо, чтобы не приходилось постоянно разбирать узел для выполнения смазывания.

Таким образом, в конструкцию редуктора в зависимости от модели и бренда, выпустившего технику (например, Sterwins, «Прораб»), входит несколько шестерней, сцепленных между собой зубьями для передачи вращения и движущихся с высокой скоростью. Из-за значительного трения они сильно греются.

Как Отрегулировать Карбюратор Бензокосы Штиль Fs 55

Ремонт и ремонт карбюратора

Триммер не относится к сложным бытовым приборам, так как большинство его неисправностей являются механическими и могут быть успешно устранены своими руками. Даже если двигатель выходит из строя по уважительным причинам. например, повреждение поршневого кольца, ремонт сводится к замене деталей.

И в относительно обычной конструкции такая часть устройства, как карбюратор, должна быть отрегулирована.

Как это устроено

Карбюратор. это модуль энергосистемы, в котором жидкое топливо и воздух смешиваются перед подачей в цилиндры двигателя. В зависимости от инструмента и его режима работы, смешивание и подача регулируются соответственно.

Резец карбюраторный является равномерным практически во всех случаях. Цена FS 38 для отдыха должна быть скорректирована с помощью винта карбюратора. Относится к категории плавающих устройств. Как отрегулировать карбюратор на самокате. Хонда часть аф-34. Последние обеспечивают постоянные характеристики готовой консистенции.

Механизм работы модуля заключается в следующем.

  • Воздух поступает в корпус трубки с воздушной заслонкой. Регулировка карбюратора кулера триммера fs 55 в видео как отрегулировать карбюратор. Последний увеличивает или уменьшает поток воздуха в зависимости от его положения.
  • В зоне, где образуется отверстие подачи газа, трубка имеет капот. диффузор. Регулировка триммера упора карбюратора fs 55 в видео выполняется для регулировки скорости холостого хода. Здесь скорость потока увеличивается.
  • Топливо из поплавковой камеры через форсунку подается в трубу. Уровень поплавка определяет количество подаваемого топлива. Как отрегулировать 24, я снял карбюратор с диода, я не знаю колец на поршнях Honda DIO 34. Так как давление в камере нормальное, а в трубе низкое из-за большого разрежения воздуха, газа всасывается через сопло.
  • Ускоренный поток воздуха собирает топливо и распыляет его, образуя топливовоздушную смесь соответствующей плотности.
  • Смесь засасывается в цилиндр через трубу.

Чем больше воздушная заслонка в трубе открыта, тем выше плотность воздушного потока и больше топлива поступает в цилиндр. Настройки углерода газонокосилки сводится к коэффициенту демпфирования, при котором консистенция топлива становится хорошей.

Признаки дисбаланса

Регулировка карбюратора, конечно же, производится при изготовлении аппарата. Обычно необходимость регулировать Владельцы смогут самостоятельно доставлять топливо только после серьезных поломок, во время которых модуль был удален и, например, очищен.

Признаки неисправности в настройках следующие:

  • он запускается, но двигатель останавливается здесь. поскольку двигатель может работать только при подаче определенного количества очень «плохого» бензина, другими словами, блокируя канал подачи, двигатель останавливается;
  • Очень высокий расход топлива, много выхлопных газов. результат неполного сгорания консистенции. В этом случае топлива много, а смесь очень густая.

Карбюраторные бензиновые оплетки Тихо, Makita, Husqvarna и другие регулируются регулировочными винтами. Иногда обязательным условием неисправности является нарушение фиксации. из-за вибрации или повреждения защитного колпачка. Вы можете найти такую ​​поломку, просто попытавшись немного повернуть винт: если замок не жесткий, вы должны проверить настройки.

Устройство

Редуктор триммера включает в себя 2 вала — первый имеет привод от двигателя, а другой используется для вращения режущего лезвия мотокосы или лески электротриммера. Конические шестерни выполнены как единое целое с валом, но встречаются версии с установкой отдельной детали на шлицевом соединении. Выпускаются модели с различным углом расположения зубьев, который зависит от компоновочной схемы инструмента. Встречаются модификации редукторов с червячными, планетарными или смешанными (многоступенчатыми) передачами.

Валы устанавливаются на подшипниках качения, которые закрываются защитными шайбами. Детали обеспечивают сохранение смазочного материала и предотвращают попадание грязи на рабочие дорожки. Подшипники установлены в корпусе редуктора, изготовленном из алюминиевого сплава. Узел разъемный, состоит из 2 симметричных половин, которые соединяются между собой винтами. Для обеспечения герметичности стыка используется отдельная прокладка либо герметик.

Нижний редуктор для триммера устанавливается на инструмент через посадочное гнездо. Встречается несколько разновидностей стыка, различающихся по форме.

Встречаются модификации инструмента с квадратным или многогранным стыком элементов. Передача крутящего момента осуществляется через шлицевое соединение.

Катушка износилась от долгой работы.

— Давай думай, мозг конструктора! Какие есть варианты? — задался я вопросом к себе с утра.

Первый проект ремонта — припаять новый удлинительный колпачок из капрона или пластмассы.

Взял полоску листового металла, зажал её в тисы и нагрел пламенем газовой горелки. Затем приложил с двух сторон одновременно и деталь головки бензокосы, и толстую пластмассовую шайбу. Через 2 секунды сжал их друг к другу и дал остыть. Не припаялось… Какой-то хитрый американский пластик оказался. Не сочетается он с нашим полиэтиленом,полистиролом, поликарбонатом.

Отступил на прежние позиции и повторно внимательно изучил нажимной механизм. Обнаружил зазор, достаточный для второго проекта ремонта.

От старого духового инструмента я отрезал кусочек латунной трубки длиной 25 мм с внутренним диаметром в 27 мм. При помощи наждака и напильника зачистил торцы.

Затем лёгкими ударами молотка напрессовал трубку на пластмассовый корпус втулки нажимного механизма.

Из берёзовой палки выстрогал пробку длиной 10 мм с наружным диаметром в 27 мм. и тоже запрессовал ее в латунную трубку сверху, до упора во втулку.

Для закрепления конструкции, острым керном накернил трубку по кругу по пластмассе и молотком опрессовал кромку по деревянной пробке.

Для удерживания родного пыльника в шпульке потребовалось зажать её в патроне токарного станка и резцом проточить канавку под стопорное кольцо глубиной 1 мм и шириной в 2 мм.

Само стопорное кольцо я загнул на обрезке водопроводной трубы из велосипедной спицы и откусил лишнее по месту.

После несложных ремонтных работ установил головку на бензокосу, надел пыльник, заправил леску и вышел в сад на испытания. Всё работает! Как следует! Нажал на обновлённый выступ — леска удлинилась. После покоса пыльник остался на месте. Шлицевые поверхности не забились травой и землёй.

Удачное решение в течение следующего часа было повторно реализовано на второй изношенной носильной головке. Теперь есть у меня и запасная!

Если посмотреть внимательно прилагаемые чертежи, то можно догадаться выточить из бронзовой заготовки объединённый протез «трубка плюс пробка».

Или даже с защитным колпачком пыльника. Тогда и проточка со стопорным кольцом не понадобится.

Разновидности смазывающих составов

Для ухода за узлами механизма применяются смазки разной консистенции:

  • Полужидкие. Такие составы содержат разнообразные присадки и добавки.
  • Пластичные. Являются самым универсальным вариантом. Чаще всего применяются для зубчатых и винтовых передач.
  • Твердые. Пластинчатые суспензии в первоначальном состоянии.

Специальный редукторный состав относится к полужидкой системе.

Популярной является смазка для триммера «Штиль». Благодаря специальному составу и компонентам, значительно снижается износ и повышается устойчивость к коррозии. Основными свойствами смазки данной марки являются:

  • устойчивость к окислению;
  • высокая проникающая способность;
  • устойчивость к высоким температурам;
  • высокая адгезия.

Смазка «Штиль» подходит для кусторезов и триммеров, а также для всех трансмиссий с закрытым корпусом.

Как смазать редуктор триммера / редуктор бензокосы / редуктор мотокосы

Смазывать редуктор триммера нужно минимум раз в год, но лучше инспектировать смазку после каждых 20-25 часов работы либо когда появится шум шестерен в редукторе мотокосы. Как смазать редуктор бензокосы. Для смазки, поначалу нужно очистить саму пробку и место вокруг пробки от земли и остатков травки, чтоб они не попали вовнутрь редуктора при заполнении его смазкой. Потом нужно вывернуть пробку для смазки редуктора (к примеру, у бензокосы ЭХО – это ключ на «17», у Хускварна – 6-гранник на «5», у китайской бензокосы – ключ на «12»). Смазку лучше использовать такого же производителя, что и Ваш триммер либо же просто от всемирно узнаваемых брендов, таких как Oleo-Mac, STIHL, Husqvarna, Oregon, LiquiMoly, Литол-24, Азмол 158 и т.д., только бы не была подделкой! Тюбик, если новый, распечатываем, удалив пальцами пробочку либо пробив оборотной стороной крышки перемычку в носике тюбика. Потом триммер кладем на левый бок, и одной рукою вращая ножик (чтоб шестерни разнесли смазку и весь объём заполнился), 2-ой рукою выдавливаем из тюбика потихоньку смазку через отверстие вовнутрь корпуса редуктора до его полного наполнения. Потом закручиваем и зажимаем пробку редуктора триммера и пробку тюбика со смазкой. Если смазка не в тюбике (а, к примеру, в банке), берём мед шприц без иглы, вынимаем поршень, набиваем в шприц смазку (можно пальцем), а потом со шприца заполняем смазкой редуктор триммера.
