Цилиндрический редуктор

Опоры валов цилиндрическо-червячного редуктора.

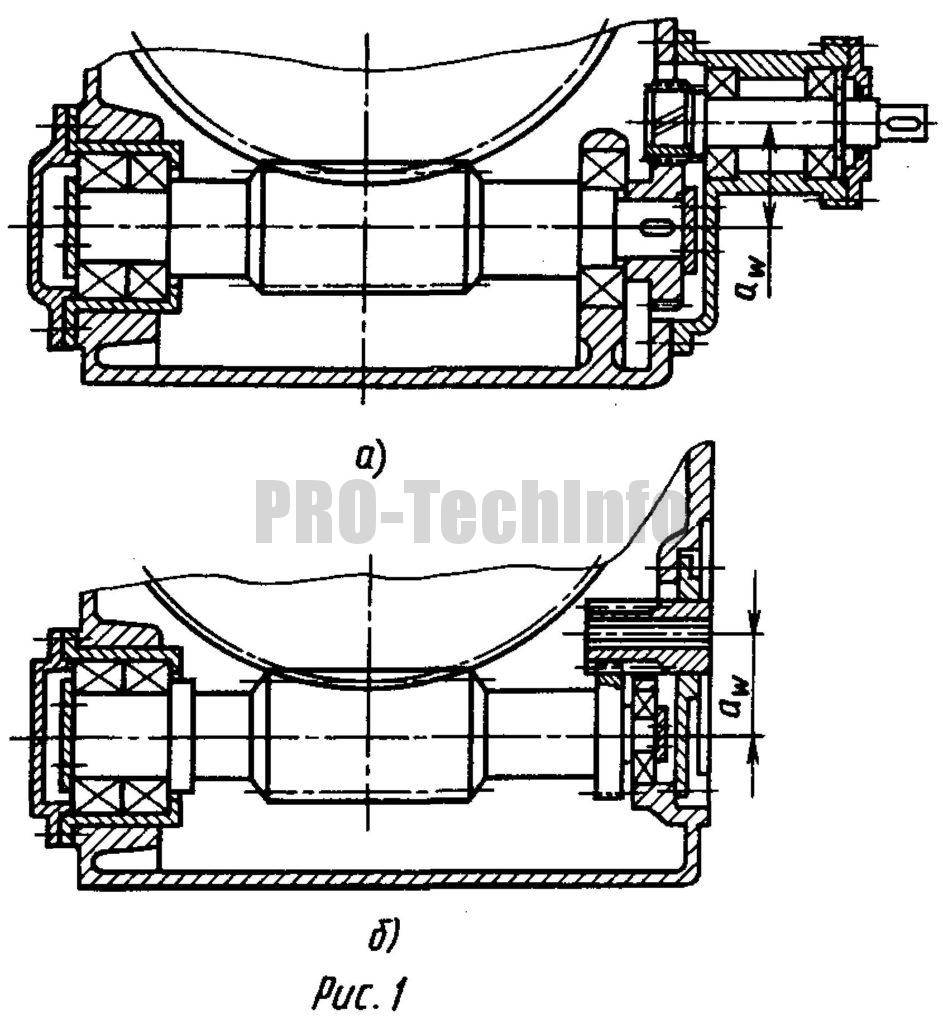

На рис. 1 а, б показаны наиболее распространенные схемы расположения опор входного и промежуточного валов: левые опоры червяков фиксируют валы от осевых смещений в двух направлениях, правые опоры «плавающие». Собранный с подшипниками вал-червяк вставляют в корпус через отверстие левой опоры, цилиндрическое колесо монтируют на консоль этого вала внутри редуктора.

На рис. 1, а шестерня цилиндрической передачи расположена консольно относительно своих опор, что приводит к повышенной концентрации нагрузки в зубчатом зацеплении. Схему применяют при малом межосевом расстоянии аw цилиндрической передачи. В данной конструкции цилиндрическое колесо имеет диаметр, меньший наружного диаметра правого подшипника червяка, что позволяет полностью собирать вал-червях вне редуктора.

На рис. 1, б колесо цилиндрической передачи удалось разместить между опорами. Шестерня насажена на вал фланцевого электродвигателя.

На рис. 2, а … г представлены варианты выполнения фиксирующей опоры вала-червяка, препятствующей его осевому смещению в двух направлениях. Роликовые радиально-упорные подшипники обладают большей грузоподъемностью, чем шариковые радиально-упорные, но их применение увеличивает потери на трение. Постановка подшипников, показанная на рис. 2, б, г, обеспечивает большую угловую жесткость опоры, чем показанная на рис. 2, а. Достоинствам конструкции, приведенной на рис. 2, г , является отсутствие стакана.

Распространенным способом регулировки подшипников, поставленных по схеме «врастяг» (рис. 2, б, в, г), является перемещение по валу внутреннего кольца одного из подшипников с помощью гайки (рис. 2, б, в)

Эту операцию надо проводить очень осторожно во избежание «перетяжки» подшипников. В конструкции, изображенной на рис. 2, г, гайку затягивают до отказа, так как между подшипниками поставлено компенсаторное кольцо, потребную длину которого определяют по результатам замеров при сборке

2, г, гайку затягивают до отказа, так как между подшипниками поставлено компенсаторное кольцо, потребную длину которого определяют по результатам замеров при сборке.

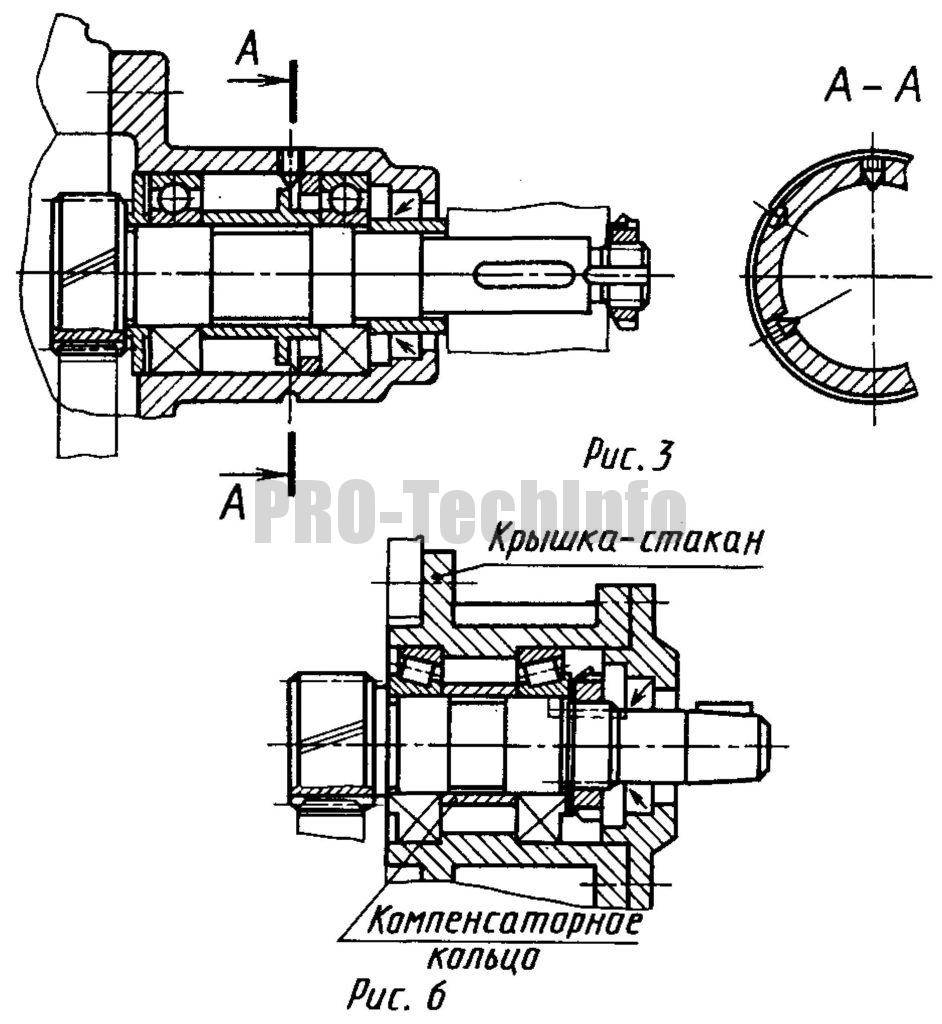

На рис. 3, 6 представлены варианты установки подшипников при консольном расположении шестерни относительно опор.

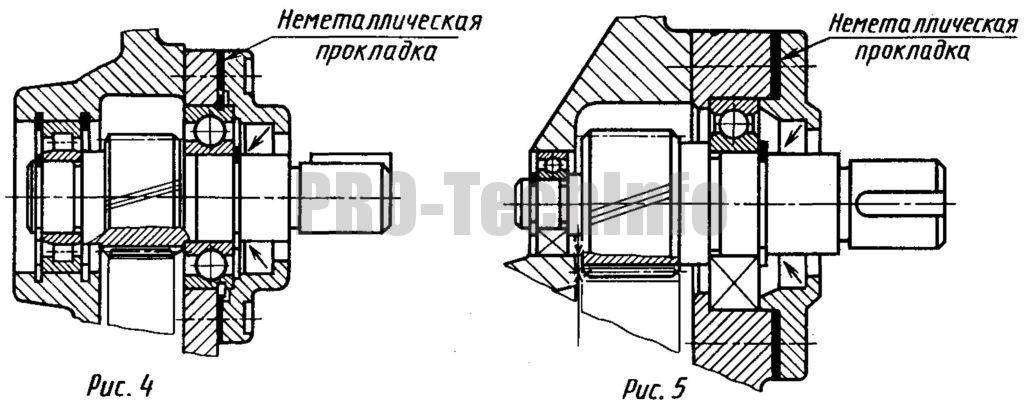

На рис. 4, 5 шестерня расположена между опорами.

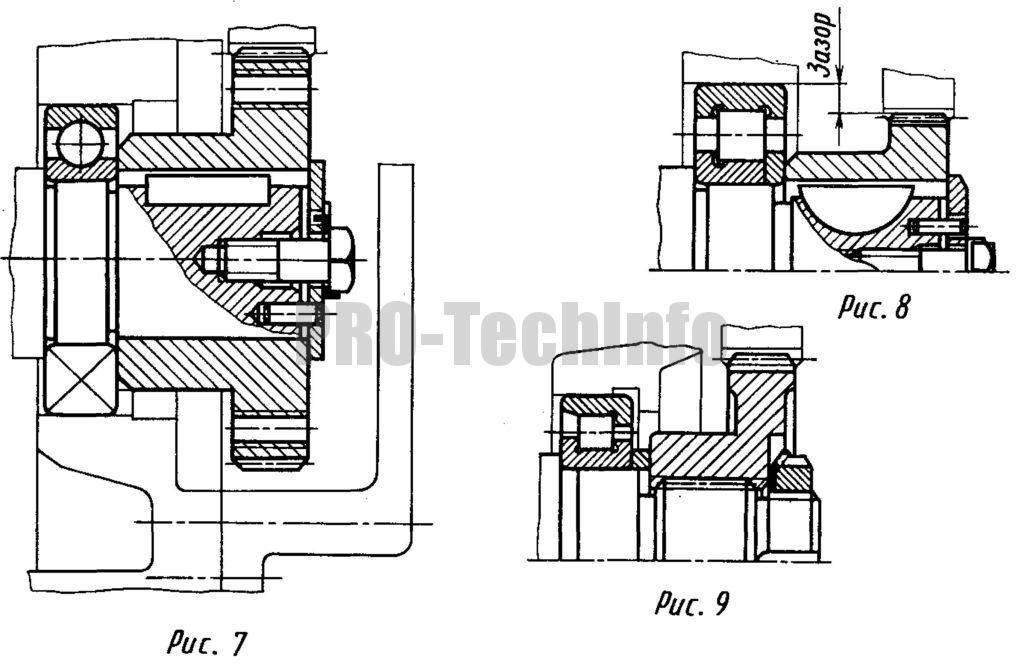

На рис. 7, 8, 9 представлены варианты выполнения«плавающей» опоры вала-червяка и способы крепления на его консоли цилиндрического колеса.

Расчет конического редуктора

При проектировании конического редуктора необходимо определить его тип, размеры и технические характеристики исходя из требований и возможностей его эксплуатации на предприятии, а также экономичность его изготовления.

Далее будет описана последовательность расчета конического редуктора, для которого необходимо предварительно определить:

  • крутящий момент;
  • частоту вращения валов;
  • планируемый срок работы.

Чтобы выполнить расчет потребуется специализированная литература, содержащая таблицы коэффициентов и значений, а также знание определенных формул.

Последовательность действий при расчете конического редуктора:

  1. Определить передаточное число.

    U = nвх/nвых ; где

    nвх – частота вращения входного вала;

    nвых – частота вращения выходного вала.

  1. Вычислить количество зубьев.Для шестерни входного вала:

    Z1=22-9lgU

    Для шестерни выходного вала:

    Z2=Z1U

    Полученные значения округляют в большую сторону до стандартного.

  1. Вычислить фактического передаточное значение.

    Uф=Z1/Z2

  1. Определить КПД.Стандартное значение 0,96
  1. Произвести расчет мощности.Мощность на выходном валу:

    p = Tnвых/9550

    Мощность электродвигателя:

    рэл = р/КПД

    Т – крутящий момент.По таблицам следует выбрать электродвигатель с приближенной большей мощностью.

  1. Определить твердость шестерней и материал.

    НВ =7000×√(Т/dэл)

    где dэл— диаметр вала электродвигателя.

    Полученное число округлить в большую сторону кратно 10. Выбрать материал с подходящей твердостью и записать его пределы текучести и прочности.

  1. Произвести расчет допускаемых напряжений.Наибольшим нагрузкам при работе подвергается шестерня. Поэтому необходимо выяснить количество циклов нагружения на всем сроке эксплуатации механизма. Для этого определяем время его работы в часах:

    t = 365LKгод24Kсут

    где L – срок работы агрегата;

    Kгод– коэффициент загрузки в год;

    Kсут– коэффициент загрузки в сутки.

    Количество вращений шестерни:

    N = 60tnэлектродвигателя

    Допустимое значение контактной выносливости:

    δH×δH0/SH×KHL

    где δH0 — предельное значение контактной выносливости в МПа;

    SH – коэффициент запаса контактной прочности (равен 1,1);

    KFH — коэффициент долговечности.

    Допустимое значение выносливости на изгиб:

    δF×δF0/SF×KFL

    где δF0 — предельное значение выносливости на изгиб в МПа;

    SF – коэффициент запаса прочности на изгиб (равен 1,75);

    KFL — коэффициент долговечности.

  1. Рассчитать предварительный делительный диаметр зубчатого колеса.

    dпр = 18163√(1,2T/δ2нU)

  2. Вычислить предварительный модуль.

    mпр = dпр/Z1

    Полученный модуль уточнить по ГОСТу.

  1. Найти внешнее конусное расстояние.

    R = (m√(Z21+Z22))/2

  2. Найти диаметры вершин зубьев и делительных окружностей шестерни.dвнеш1 = mZ1;dвнеш2 = mZ2;dвер1 = dвнеш1+2mcosδ1;dвер2 = dвнеш2+2mcosδ2
  3. Вычислить ширину колеса.

    b = 0,285R

    Полученную ширину округлить в большую сторону до стандартного значения.

  1. Определить высоту зубьев.

    h = 2,2m

  2. Произвести расчет валов редуктора.

    D = 3√(T/0,2τ)

    где τ — допустимое значение касательного напряжения в МПа.

  1. Выбрать по размеру диаметров валов тип и размеры подшипников.
  2. Произвести расчет зубчатого колеса.
  3. Произвести расчет размеров корпуса.

Добиться необходимой прочности стенок корпуса агрегата и его деталей можно при помощи дополнительных ребер жесткости. Рекомендуется по возможности использовать пластмассы и другие легкие материалы, если это позволяют делать конструктивные возможности механизма. В целях экономии при создании редуктора следует выбирать материалы с более дешевой стоимостью, при условии, что это никак не скажется на его дальнейшей работе.

Конические редукторы нашли широкое применение на производстве. Несмотря на небольшие недостатки, они часто применяются в станках, поворотных механизмах и машинах. Использование таких агрегатов позволяет передать вращение под углом в 90 градусов, а также сделать реверс.

Ремонт редуктора

В процессе ремонта редуктора может потребоваться разборка заднего моста и замена отдельных его компонентов.

Как располовинить мост

Некоторые автолюбители для проведения ремонта или регулировки РЗМ предпочитают располовинить мост вместо традиционного его демонтажа и разборки. Такой способ доступен, например, владельцам автомобилей УАЗ: конструкция заднего моста «уазика» позволяет располовинить его не снимая. Для этого потребуется:

  1. Слить масло.
  2. Поддомкратить мост.
  3. Установить подставки под каждой половиной.
  4. Открутить болты крепления.
  5. Аккуратно развести половины в стороны.

Malikoff

https://forum.uazbuka.ru/archive/index.php/t-137742.html

Замена сателлитов

Сателлиты — дополнительные шестерни — образуют симметричный равноплечный рычаг и передают одинаковые усилия на колёса автомобиля. Эти детали пребывают в постоянном зацеплении с полуосевыми шестернями и формируют нагрузку на полуоси в зависимости от положения машины. Если транспортное средство едет по прямой дороге, сателлиты остаются неподвижными. Как только машина начинает поворачивать или съезжает на плохую дорогу (т. е. каждое колесо начинает движение по собственному пути), сателлиты включаются в работу и перераспределяют момент вращения между полуосями.

Учитывая роль, которая отводится сателлитам в работе РЗМ, большинство специалистов рекомендуют заменять эти детали на новые при появлении малейших признаков износа или разрушения.

Сборка моста

После окончания работ, связанных с ремонтом, регулировкой или заменой РЗМ, выполняется сборка заднего моста. Порядок проведения сборки — обратный выполнению разборки:

  • зачищаются от грязи поверхности соприкосновения РЗМ и корпуса заднего моста;
  • устанавливается новая прокладка между редуктором и балкой;
  • РЗМ возвращается на место и надёжно фиксируется крепёжными болтами;
  • устанавливаются на место полуоси, барабаны тормозов и колёса.

Заводские прокладки РЗМ — картонные, но многие водители успешно пользуются паронитовыми. Преимущества таких прокладок — высокая термостойкость и способность выдерживать высокое давление без изменения качества.

Ремонт и регулировку РЗМ автомобиля ВАЗ 2103 водители чаще всего доверяют опытным специалистам на СТО. Этот вид работ можно выполнить и самостоятельно, если есть соответствующие условия, а также необходимые инструменты и материалы. При этом первый раз лучше это делать под контролем опытного мастера, если нет навыка выполнения самостоятельной разборки, регулировки и сборки РЗМ. Крайне не рекомендуется затягивать с ремонтом, если со стороны редуктора появились посторонние шумы.

Недостатки цилиндрических редукторов

Наряду с достоинствами, цилиндрический тип передач имеет недостатки.

  1. Одна ступень не обеспечивает большое передаточное число. Минимальное количество зубьев колеса равно 17. Это требует значительного увеличения габаритов при максимально возможных передаточных числах (до 1:12.5).
  2. Высокий уровень шума, создаваемого при поочередном входе в контакт пар зубьев. Простейшая конструкция, когда они прямые. Контакт здесь происходит по всей длине зуба. Это обеспечивает передачу большой мощности, но также значительный износ и повышенный шум при вращении. В косозубых зацеплениях захват каждого последующего звена производится постепенно, что снижает вибрацию и удары. При этом требуются меньшие усилия для вращения вала.
  3. Нет самоторможения. Наружная нагрузка может вращать выходной вал, что не всегда целесообразно. В одном случае это является недостатком, в другом – преимуществом.
  4. Зубчатые колеса обладают высокой жесткостью и не дают возможности компенсировать динамические нагрузки.

Достоинства и недостатки

Конструкция конических редукторов схожа с цилиндрическими, поэтому достоинства и недостатки у них схожи. Основное достоинство конического редуктора заключается в расположении шестерней или муфт под углом. Это дает возможность передать вращение от ведущего вала к ведомому, находящемуся к первому под углом в 90 градусов.

Еще одним немаловажным достоинством такого устройства является невосприимчивость к переменным и кратковременным нагрузкам. За это они часто применяются в производственных процессах с частыми запусками.

Как было сказано выше, конические редукторы имеют схожее с цилиндрическими устройство, но есть свои недостатки. К ним относятся:

  • более низкий КПД;
  • заедание колес происходит чаще.

Несмотря на то, что КПД такого агрегата на 10% ниже и возможны случая заедания шестерней, конические редукторы пользуются большим спросом и нашли себе применение во многих сферах.

Соосный редуктор

Соосные редукторы могут выполняться с внешним зацеплением по обычным планетарным схемам и как планетарно-це-вочные. Первый тип редуктора технологически несложен и доступен для изготовления среднему заводу, но обладает худшими показателями по весу и габаритам по сравнению с планетарными редукторами. Обычные планетарные редукторы компактнее, но значительно сложнее в изготовлении. Планетарно-цевочный редуктор наиболее компактен из всех известных в настоящее время передач, но требует для своего изготовления повышенной точности и более дорогих материалов.

Соосные редукторы ( рис. 10.37, в) имеют малые габариты по длине. Их применение следует расширять.

Соосные редукторы выполняются с прямозубыми, косозубыми и шевронными передачами. На листе 62 показан двухступенчатый соосный редуктор с межосевым расстоянием 400 мм, в котором одна из опор вала-шестерни первой ступени и вала колеса второй ступени установлены на одной стойке, отлитой вместе с корпусом, и закреплены крышкой, которая фиксируется относительно стойки двумя штифтами и закреплена двумя болтами.

Соосные редукторы ( схема 2) удобны в тех случаях, когда желательно получить одну линию валов соединяемых механизмов.

Соосные редукторы однопоточные ( см. рис. 51, в, к и рис. 5.4) и двух-поточные ( см. рис. 5.1, е и рис. 5.5) в ряде случаев удобны с точки зрения общей компоновки машины. По сравнению с редукторами, выполненными по развернутым схемам, они обладают рядом недостатков: быстроходная пара, имеющая габариты ( aw) тихоходной, обычно сильно недогружена; расположение опор соосных валов внутри корпуса усложняет его конструкцию, приводит к увеличению длины промежуточного вала, а следовательно, и его прогибов; соосные редукторы имеют большие габариты и массу.

Соосные редукторы ( см. рис. 8.19, д) применяют для уменьшения длины корпуса редуктора.

Соосные редукторы ( см. рис. 14.1, д) применяют для уменьшения длины корпуса редуктора.

Соосные редукторы ( рис. 159, в) имеют малые габариты по длине, и в них легко достигается одинаковое погружение колес Вхмасло.

Соосные редукторы ( рис. 159, в) имеют малые габариты по длине, и в них легко достигается одинаковое погружение колес в масло.

Соосные редукторы ( рис. 10.37, в) имеют малые габариты по длине. Их применение следует расширять.

Цилиндрический двухступенчатый горизонтальный редуктор с раздвоенной быстроходной ступенью.

Соосные редукторы с двумя и тремя потоками мощности значительно сложнее, требуют устройств для выравнивания нагрузки по потокам или высокой точности.

Редуктор цилиндрический двухступенчатый соос-ный.

Соосные редукторы по массе, габаритам и стоимости близки к редукторам, выполненным по раздвоенной схеме.

Через двухпарный соосный редуктор 3 крутящий момент ротора двигателя передается на барабан. Вторая опора барабана находится в корпусе шкафа 8 электроаппаратуры, расположенном со стороны, противоположной редуктору, что обеспечивает симметрию электротали и уравновешивание редуктора.

Редукторы цилиндрические одноступенчатые типа Ц

Редукторы этого типа имеют межосевые расстояния от 800 до 1120 мм, предназначены для привода крупных машин для длительного режима эксплуатации и рассчитаны на передачу крутящего момента на тихоходном валу от 125 000 до 355 000 Н · м при передаточных числах от 1,6 до 6,3.

На листах 47, 48 показана конструкция редуктора Ц-800. Зубчатое зацепление — шевронное, шестерня откована вместе с валом, литое колесо насажено на вал с допусками прессовой посадки. В каждой опоре быстроходного вала установлено по два роликоподшипника с короткими цилиндрическими роликами. Безбортовые наружные кольца обеспечивают свободную установку шеврона шестерни по шеврону колеса.

При использовании двух одинаковых подшипников в одной опоре для равномерной загрузки необходимо проводить подбор по наименьшим отклонениям наружного диаметра и радиального зазора между телами качения и кольцами. Кольцо лабиринтного уплотнения торцевой поверхностью упирается в торец внутреннего кольца подшипника, с другой стороны два полукольца, установленные в канавке вала, с необходимой подгонкой по месту служат упором для лабиринтного кольца и вместе жестко крепят внутренние кольца подшипника и передают осевые силы на вал. Для удержания двух полуколец на них надевается сплошное кольцо, которое закрепляется болтами к лабиринтному кольцу, и головки болтов скрепляются проволокой.

Вал колеса установлен на двухрядных конических роликоподшипниках. Внутренние кольца от осевого смещения крепятся двумя полукольцами, закладываемыми в канавку вала, и охватываются специальной шайбой. Шайба закрепляется болтами, ввернутыми с торца вала. Два полукольца требуют слесарной подгонки при сборке редуктора, что обеспечивает плотное беззазорное соединение кольца подшипника и торца бурта вала.

Таблица 96

Габаритные и присоединительные размеры цилиндрических одноступенчатых редукторов типа Ц (лист 48), мм

Продолжение табл. 96

Таблица 97

Основные параметры зубчатых передач цилиндрических одно- и двухступенчатых редукторов типа Ц и Ц2Ш

Примечание. Z = 112 при и≤ 3,15, z = 126 при и > 3,151.

Течь масла по валу предотвращается лабиринтным уплотнением и отводом масла из полости между подшипниками и лабиринтным кольцом через отверстие в корпусе, через которое масло поступает в картер. В нижней части торцевой крышки осевого крепления наружного кольца подшипника против вертикального отверстия отвода смазки должен быть выполнен вырез для свободного прохода масла.

Корпус редуктора выполняется из чугуна, а в более ответственных случаях — из литой стали. К нижней части корпуса крепится на болтах сварной поддон, и к нему приваривается труба для отвода масла из картера. Верхняя часть корпуса состоит из двух частей толстой рамы и сварного кожуха. Рама на болтах крепится к нижней части корпуса и совместно с ним ведется расточка отверстий под подшипники. Сварной кожух крепится болтами к раме через фланец.

Централизованное смазывание зацепления и подшипников обеспечивается подачей охлажденного масла через отверстие, просверленное с торцевой стороны корпуса, масло через трубы подводится к брызгалу и при наличии отверстий распределяется по всей длине зацепления. Есть также индивидуальный подвод смазки к каждому подшипнику.

Габаритные размеры редукторов (лист 48) приведены в табл. 96. Основные параметры зубчатых Передач цилиндрических резисторов типа Ц приведены в табл. 97.

При применении зубчатых колес с z = 17 коэффициенты смещения исходного контура должны быть  x1=0,2; х2 = -0,2.

По основным параметрам рассчитывается число зубьев шестерни и колеса и фактическое передаточное число, которые даны в табл. 98.

В табл. 99 приведены крутящие моменты, передаваемые тихоходными валами, и предельная частота вращения быстроходного вала.

Значения крутящих моментов Тт приведены для шестерен из стали 35ХМ ГОСТ 4543-71 с твердостью 300…330 НВ и колес из стали 35ХМЛ с твердостью 260…290 НВ.

Таблица 98

Фактические передаточные числа и числа зубьев шестерен и колес в цилиндрических одноступенчатых редукторах типа Ц

Таблица 99

Крутящие моменты и предельная частота вращения в цилиндрических одноступенчатых горизонтальных редукторах типа Ц

Примечание. Тт — момент, передаваемый тихоходным валом; nБ — частота вращения быстроходного вала.

Методика выбора редукторов типа Ц такая же, как и у редукторов РЦО.

Расположение и размеры отверстий для подвода и отвода масла приведены в табл. 100.

В зависимости от типоразмера редуктора и передаточного числа в табл. 101 приведен расход масла при струйном смазывании.

Сорт масла при окружной скорости до 2,5 м/с — П-8п, свыше 2,5 и до 5 м/с авиационное МС-20, свыше 5 до 20 м/с-И-50А.

Достоинства цилиндрических редукторов

Группа наиболее распространена, благодаря ряду преимуществ.

  1. Высокий КПД, составляющий 95-98 %. С увеличением количества ступеней его величина несколько снижается. Низкие потери энергии вызваны небольшими силами трения в процессе работы.
  2. Высокая нагрузочная способность. При подходящих габаритах редуктор цилиндрический способен пропустить через себя и передать на расстояние значительную мощность. Конструктивные особенности механизмов не создают заеданий в зацеплениях. В большинстве устройств потерями пренебрегают, но в крупных и высокоскоростных агрегатах их необходимо учитывать.
  3. Незначительный люфт вала на выходе позволяет достичь высокой кинематической точности механизма.
  4. Отсутствие больших потерь энергии не приводит к перегреву агрегата. Основная мощность передается от привода к потребителю. На нагрев идет незначительная доля энергии, не вызывающая сильный нагрев деталей. Для большинства передач не нужны системы охлаждения.
  5. Надежная работа при динамических воздействиях (частые пуски, неравномерные нагрузки). В связи с этим цилиндрические редукторы широко применяются в оборудовании, где на рабочие органы действуют значительные импульсные нагрузки: дробилки, измельчители, шредеры и др. Преимущество обеспечивается за счет небольшой величины трения скольжения, благодаря которому мало изнашиваются детали. Высокий ресурс валов, передач и подшипников.
  6. Большой выбор устройств с разными передаточными числами.

Использование цилиндрических редукторов

Назначение редуктора – понижение числа оборотов мотора и увеличение мощности на выходном валу. Сборка цилиндрического редуктора не представляет трудности. По самому центру отверстий проходит разъем корпуса и крышки. Подшипники насаживаются на валы, ставятся в приготовленные гнезда и подпираются с наружной стороны крышками.

Колеса и шестерни крепят на валы при помощи шпонок.

Для регулировки межосевого расстояния нужно с высокой точностью делать расточку корпуса.

Техническое обслуживание редукторов обычное. Нужно постоянно доливать масло, иногда менять его. Детали, размещенные в середине, рассчитаны на продолжительную эксплуатацию в течение как минимум 10 лет.

Прокатное и кузнечно-прессовое оборудование не сможет работать без редукторов. В данной сфере популярно много разновидностей редукторов. Прямозубые стоят на кранах. Мощные шевронные вращают кривошипные прессы, вальцы, манипуляторы, подающие металл.

Прокатные т-правильные станы работают исключительно благодаря клетям, передающим вращение мотора на валки и рабочие узлы.

Под каждым капотом скрывается коробка скоростей. На каждом станке есть редуктор или несколько. Небольшие передачи установлены в электрифицированном инструменте и регулируют частота вращения шпинделя дрели, угловые шлифовальные машины и фрезера.

Как устроен автомобильный редуктор

Для ознакомления следует рассмотреть основные составляющие данного узла трансмиссии. Автомобильный цилиндрический горизонтальный редуктор включает в себя:

  • Корпус – изготовляется из стали высокой прочности и ряда легких сплавов. Он используется для защиты межосевого дифференциала от избыточных внешних воздействий.
  • Крепления – они служат для фиксации корпуса к основанию, уплотнителями выступают сальники. Последние не допускают утечек трансмиссионной жидкости, обеспечивающей функционирование дифференциала и шестерней.

Для лучшего понимания работы механизма разберем принцип работы заднего цилиндрического горизонтального редуктора. Крутящий момент передается ведомой шестерне за счет сообщения ведущей шестерни и вторичного вала коробки передач. Ведомая шестерня принимает крутящий момент и передает его межосевому дифференциалу. К примеру, когда водитель поворачивает: наружное колесо получает максимальный крутящий момент, внутреннее — минимальный. Ведущая ось полностью включена в работу: два колеса на ней движутся вместе. А ведь еще 80 лет назад это было невозможно.

Ведомая шестерня крупнее, у нее больше зубцов, ведь она должна принимать максимальный крутящий момент от ведущей.

Теперь что касается редукторных передач. Они отличаются между собой по принципу соединения зубцов ведущей и ведомой шестерен.

За счет разнообразия всевозможных вариаций было создано 4 типа редукторных передач, которые встречаются на машинах:

  • коническая. Две шестерни конического вида размещены под углом 90° относительно друг друга. Их можно встретить на машинах с полным либо задним приводом;
  • гипоидная. Здесь угол расположения шестерней составляет 45°. Используются они также на машинах с полным либо задним приводом;
  • червяная. В этом случае один винт сообщается с червячной ведомой шестерней;
  • цилиндрическая. 2 шестерни цилиндрической формы сообщаются параллельно. Встретить данную схему можно на авто с передним приводом.

Достоинства и недостатки передач в зависимости от типа зубьев

А. Колеса прямозубые

Это наиболее распространенная разновидность зубчатых колес. Их зубья располагаются в плоскостях перпендикулярных по отношению оси вращения, а линия соприкосновения зубьев у шестерни проходит, наоборот, параллельно этой оси. Колеса с прямыми зубьями обладают наименьшей стоимостью, но они обеспечивают крутящий момент, максимальное значение которого немного меньше, чем могут создавать косозубые или шевронные. Кроме того, шестерни с такими зубьями больше шумят, чем шестерни с более сложными по форме зубьями.

Б. Косозубые и кривозубые колеса

Они представляют собой усовершенствованный вариант прямозубой шестерни. У них зубья расположены, если сравнивать с прямыми зубьями, под наклоном (или по кривой линии, в случае кривозубых колес), образуя подобие винтовой линии.

Преимущества

Зацепление колес происходит менее шумно, более эффективно и плавно, если сравнивать со случаем, когда используется прямозубый вариант шестерни. Площадь соприкосновения также больше, чем у прямозубой передачи, поэтому и значение максимального передаваемого момента также повышено.

Недостатки

Во время работы косозубого/кривозубого колеса появляется механическое усилие, сдвигающее его по оси, поэтому вал должен устанавливаться только с применением упорных подшипников, для предотвращения его горизонтального смещения. Увеличение площади соприкосновения зубьев ведет также к возрастанию силы трения между зубьями, что в свою очередь является причиной появления дополнительных потерь мощности и нагрева цилиндрического редуктора, а также снижения его кпд. Для уменьшения указанных негативных явлений и их компенсации требуется применение специальных смазочных материалов. Косозубые/кривозубые колеса применяют в основном там, где требуется передача значительных крутящих моментов особенно, если вал вращается с очень большой скоростью, и есть ограничения по степени шумности, которую создает соосный цилиндрический редуктор.

В. Шевронные колеса

Изобретение этих колес нередко приписывают французскому предпринимателю Ситроену, хотя он просто смог во время оценить и выкупить права на соответствующий патент у польского малоизвестного сегодня механика-самоучки. Зубья шевронных колес, если смотреть на них сверху, похожи по форме на английскую букву «V». Они могут выполняться либо как цельные детали, либо получаться за счет стыковки пары колес косозубого типа.

Применение шевронных колес позволяет решить проблему возникновения на валу осевой силы, так как направленные в разные стороны усилия, действующие на обе части таких колес компенсируют взаимно друг друга. В результате отпадает необходимость в упорных подшипниках, так как передача с использованием шевронных колес является самоустанавливающейся и не имеющей тенденции к появлению осевых сдвигов. Поэтому сборка цилиндрического редуктора, оснащенного шевронными колесами, выполняется с креплением одного из валов с помощью плавающих опор (например, с использованием подшипников с цилиндрическими роликами).

Что дает наличие у редуктора нескольких ступеней передачи?

В зависимости от количества ступеней цилиндрический зубчатый редуктор называется:

  • одноступенчатым;
  • двухступенчатым;
  • трёхступенчатым;
  • многоступенчатым.

Цилиндрическо-червячные двухступенчатые редукторы.

В схеме на рис. 41 быстроходная ступень — с цилиндрическими колесами; тихоходная ступень — с червячной парой; быстроходный и тихоходный валы перекрещиваются под прямым углом и параллельны основанию корпуса редуктора. В схеме на рис. 42 быстроходная ступень с червячной парой, а тихоходная с цилиндрическими колесами; быстроходный и тихоходный валы перекрещиваются под прямым углом и параллельны основанию корпуса редуктора. В схеме на рис. 43 быстроходная ступень с цилиндрическими колесами; тихоходная ступень — с червячной парой; быстроходный и промежуточный валы перпендикулярны к основанию корпуса, тихоходный вал параллелен основанию корпуса.

Соседние страницы

  • Редуктор с вертикальными валами
  • Редуктор с двумя быстроходными валами.
  • Редуктор двухступенчатый
  • Редуктор двухступенчатый соосный
  • Варианты исполнений опор валов цилиндрического двухступенчатого соосного редуктора
  • Редуктор с торсионными валами
  • Редуктор двухступенчатый трехпоточный соосный
  • Редуктор соосный цилиндрический с внутренним зацеплением тихоходной ступени
  • Мотор-редуктор МЦ2С-125
  • Редуктор цилиндрический Ц2-160
  • Редуктор цилиндрический двухступенчатый 1Ц2У.
  • Редуктор Ц2-200.
  • Редуктор специальный
  • Редуктор Ц3КФ-100
  • Редуктор РТЦ-500.
  • Редуктор трехступенчатый
  • Редуктор РЦТ-1015.
  • Редуктор конический К-125.
  • Редуктор конический
  • Редуктор коническо-цилиндрический
  • Редуктор червячный.
  • Мотор-редуктор цилиндрическо-червячный.
  • Редуктор цилиндрическо-червячный.
  • Редуктор червячный двухступенчатый.

Цилиндрические двухступенчатые редукторы.

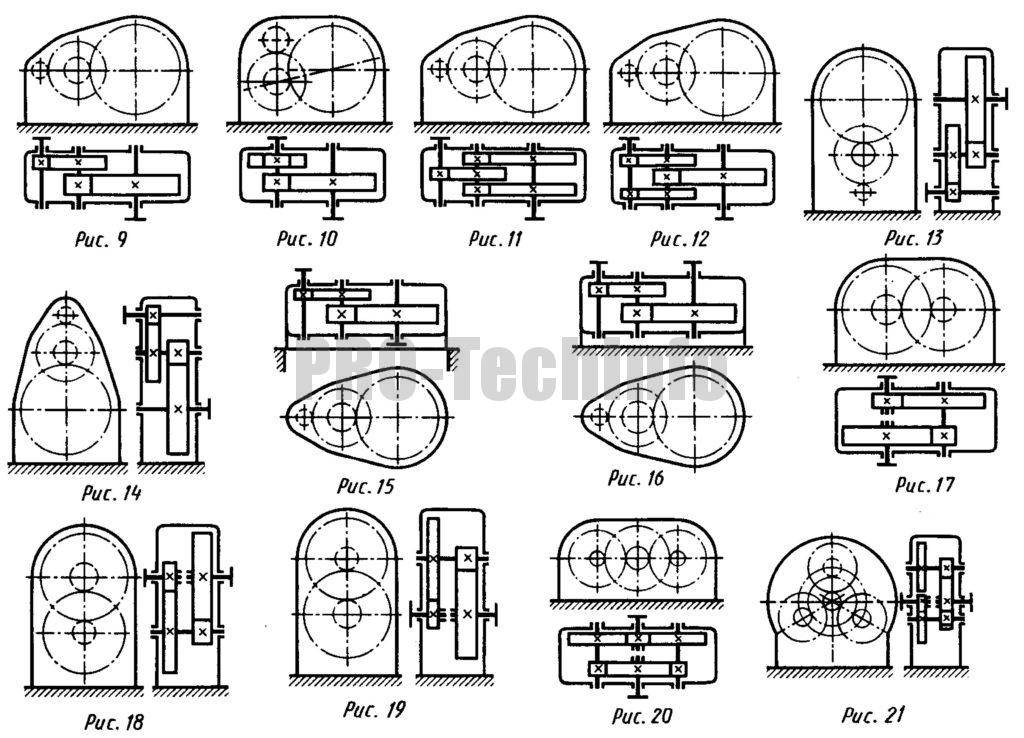

Цилиндрические двухступенчатые редукторы могут иметь развернутую (рис. 9…16) и соосную схему (рис. 17…21). При развернутой схеме оси всех валов редуктора могут быть расположены в одной плоскости, параллельной основанию корпуса редуктора (рис. 9); в наклонной плоскости (рис. 10), в плоскости параллельной основанию корпуса редуктора (рис. 11), в плоскости, перпендикулярной основанию редуктора (рис. 13 быстроходный вал внизу, рис. 14 — быстроходный вал наверху). Кроме того, при развернутой схеме валы могут быть расположены перпендикулярно к основанию редуктора (рис. 16 — выходные концы валов направлены в одну сторону).

При соосной схеме оси валов могут быть расположены в плоскости, параллельной основанию корпуса редуктора (рис. 17), и в плоскости, перпендикулярной основанию корпуса редуктора (рис. 18 промежуточный вал внизу, рис. 19 — промежуточный вал наверху). На рис. 20 показана соосная двухпоточная схема (оси валов расположены в плоскости, параллельной основанию корпуса редуктора), на рис. 21 — соосная трехпоточная схема (промежуточные валы расположены равномерно по окружности).

Смазывание редукторов

В зацепление редуктора подается жидкое масло. Применяются следующие способы смазывания.

  1. Картерный – погружение в масляную ванну, если скорость не выше 10 м/с. При дальнейшем ее увеличении значительно возрастают потери энергии на разбрызгивание масла. Зубчатое колесо находится нижней частью на глубине двух-трех высот зуба.
  2. Картерный проточный: с одной стороны в ванну агрегата подается масло, а с другой — отводится. При этом производится охлаждение масла.
  3. Централизованный (струйный). Способ применяется при максимальной окружной скорости передачи более 10 м/с. Масло подается насосом к зацеплению и подшипникам. При этом оно очищается в сетчатых или пластинчатых фильтрах и охлаждается водой через стенки трубчатых холодильников.
  4. Комбинированный: одна ступень может смазываться централизованно, а другая – картерным способом.

Смазывание редукторов

В зацепление редуктора подается жидкое масло. Применяются следующие способы смазывания.

  1. Картерный – погружение в масляную ванну, если скорость не выше 10 м/с. При дальнейшем ее увеличении значительно возрастают потери энергии на разбрызгивание масла. Зубчатое колесо находится нижней частью на глубине двух-трех высот зуба.
  2. Картерный проточный: с одной стороны в ванну агрегата подается масло, а с другой – отводится. При этом производится охлаждение масла.
  3. Централизованный (струйный). Способ применяется при максимальной окружной скорости передачи более 10 м/с. Масло подается насосом к зацеплению и подшипникам. При этом оно очищается в сетчатых или пластинчатых фильтрах и охлаждается водой через стенки трубчатых холодильников.
  4. Комбинированный: одна ступень может смазываться централизованно, а другая – картерным способом.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
