Как сделать вентиляцию своими руками: преимущества, недостатки и параметры самодельных систем (105 фото)

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
4. Составление схемы расположения каналов.
5. Определение месторасположения забора и вывода воздушных потоков.
6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

• воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
• свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
• вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

• форма – круглая, прямоугольная или квадратная;
• размер;
• дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
3. Далее необходимо установить клапан и зафиксировать его в отверстии.
4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Видео описание

Про основы проектирования вентиляции смотрите в видеоролике: Любой проект будущей вентиляции осуществляется с обязательным учетом норм обмена воздуха для каждого отдельного помещения и в общем для всего здания. В соответствии с нормами и требованиями воздухообмен должен соответствовать следующим показателям:

• комната 3 м3/ч на каждый 1м2 жилых помещений;
• ванная, уборная, душевая 25 м3/ч;
• совмещенное помещение 50 м3/ч, 25.

Параметры указаны для температуры в холоднее время года, внутри помещении температура составляет 16-25 °С.

Правильному функционированию вентиляции уделяется особое внимание при проектировании систем «умного дома» Источник restate.ru

После создания проекта может осуществляться монтаж вентиляции, над чем также должны работать только специалисты. Сам процесс происходит в несколько этапов – подготовка схемы и проекта дома. При этом обязательно учитываются все другие коммуникации и системы. Монтаж и проектирование вентиляции в загородных домах довольно сложная процедура и здесь нельзя допускать ошибок. В противном случае они не смогут обеспечивать поставленные цели. Например, система вентиляции требует проведение подготовительных действий:

• определение мощности электросетей, их закладка и возможное сокращение энергопотребления;
• возможность монтажа специального оборудования, а также обустройство воздуховодов;
• подбор оборудования с учетом особенностей помещений и условий эксплуатации;
• монтаж всего подобранного оборудования.

Схемы систем вентиляции в частных домах

Где в обязательном порядке должны быть расположены вентиляционные каналы:

• в помещениях с повышенной влажностью: в туалете, ванной, прачечной;
• в кухне, кладовой и гардеробной;
• в котельной или помещении другого основного назначения, где установлен отопительных агрегат;
• в жилых помещениях, которые отделены от комнаты с вентиляцией двумя дверями;
• на втором и последующих этажах – в коридорах и холлах.

Допустимо устанавливать переточные клапаны из жилых помещений, не имеющих естественного воздухообмена в комнаты с вентиляцией.

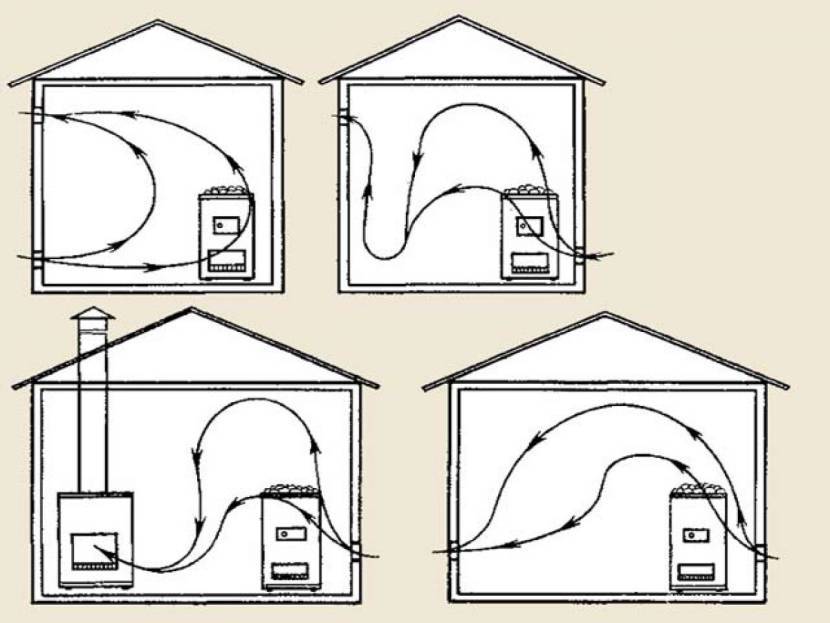

Несколько схем вентсистем для примера:

При планировании вентканалов следует учитывать, что их диаметр не может быть менее 150 мм, а одна сторона квадратной трубы – менее 10 см. Такой небольшой воздуховод длиной 3 метра будет осуществлять вытяжку примерно 30 м3/час.

Обычно и диаметр воздуховодом из помещений делают стандартным, а интенсивность воздухообмена регулируют вентиляционными решетками с управляемыми лопастями.

Если ваш дом имеет всего один этаж – нет необходимости устанавливать общий воздуховод по центру, как это делается в многоэтажных конструкция. Можно вывести все каналы в оголовок крыши.

Каков принцип работы вытяжной системы?

При правильном подходе к работе, вытяжная вентиляция своими руками — это не такой уж и сложный процесс, как могло показаться на первый взгляд. Правда, для этого потребуются знания основ вентиляции, умение использовать инструмент, а также терпение и свободное время. В целом, актуальность самодельных систем вентиляции можно отнести только к небольшим домам и квартирам.

Практика показала, что лучше всего работает приточно-вытяжная система. Ее принцип работы раскрывается в следующих аспектах:

1. Приточный клапан является основным в работе системы. Он представляет собой место, через которое в дом проникает свежий воздух. Чтобы воздух быстро распределился по помещению, ставят вентиляторы, которые получают воздух и проталкивают его по помещению, распределяя нужные объемы.
2. Как только вентилятор пройден, воздух попадает в фильтр, где проходит процедуру очистки. Тут же он может проходить этап нагрева, что является опциональным этапом, поскольку рекуператоры для нагрева присутствуют не во всех системах.
3. После того, как фильтрация пройдена, воздух распределяется внутри помещения.
4. Что касается обработанного, уже несвежего, горячего углекислого газа, то он поднимается вверх, к потолку. Здесь находится вытяжное отверстие, через которое, естественным или механическим способом, он выходит наружу. Обычно используют второй вариант, где вентилятор, посредством канала в виде воздуховода, выталкивает его наружу.

Как видите, это решение требует существенных затрат на моменте обустройства. Но, вложившись единожды, вы получите комфортное жилье, отвечающее всем требованиям и нормам при проживании. К преимуществам такой системы относят безопасность и эффективность, возможность исключить частые заболевания жителей благодаря постоянной циркуляции воздуха.

Непосредственный монтаж системы

С выбором требований для дома разобрались, а потому сам монтаж не составит большого труда. Если каналы будут проходить под потолком, то используйте специальные подвесы, среди которых можно обойтись подвесами для монтажа гипсокартона. Трубы из пластика хорошо стыкуются между собой без необходимости проводить герметизацию соединений. В дальнейшем, после отделки, их можно будет закрыть натяжным полотном. В тех местах, где труба будет спускаться по стене, используйте кронштейны.

Собирайте цепочку в правильной последовательности. Сначала ставьте приточный клапан, затем, рециркуляционный узел, после чего коллекторы вытяжного и приточного типа, нагреватель воздуха в виде рекуператора. Производите расключение системы подачи/отвода, ставьте диффузоры и проточные рамки.

В качестве небольшого совета, можно заменить пластиковую основу на специальную гофру, которая загибается под нужным углом. Это поможет избежать соединений, и попросту позволит уложить канал передачи воздуха по кратчайшему пути. Если гофрированный материал придется совмещать, то можно использовать 21-е саморезы, которые могли бы пойти на монтаж гипсокартона. Саморезы вкручиваются встык, а место соединения дополнительно герметизируется.

Смешанный тип вентиляции

В системах этого типа объединены преимущества искусственной и естественной вентиляции. Такой смешанный тип обеспечивает качественную естественную циркуляцию воздуха за счет системы вытяжек и вентиляторов.

Чаще всего смешанные вентсистемы устанавливаются там, где нужна требуется особенно интенсивное обновление воздушных масс – например, в санузлах и других помещениях, где нет окон.

Схемы принудительной вентиляции

Принудительная вентиляция в коттеджах бывает трех типов:

1. Приточная – здесь вентилятор обеспечивает приток воздуха внутрь помещений;
2. Вытяжная – вентилятор отводит переработанный воздух наружу;
3. Комбинированная – она представляет собой комбинацию элементов приточной и вытяжной вентиляции.

В приточной и вытяжной системах вентиляция представляет собой канал, работающий на отведение или нагнетание воздуха. Циркуляция воздуха обеспечивается за счет вентиляторов и фильтров; вентканал дополняется отдушинами или воздуховодами для естественного тока воздуха.

Комбинированная же система состоит из двух вентиляционных каналов, каждый из которых оснащен собственным устройством, нагнетающим воздух.

Особенности приточной вентиляции

Система забирает воздух снаружи, чистит и доводит его до нужной температуры – охлаждает или нагревает. После этого подготовленный воздух надлежащего качества поступает в дом.

Отработанный воздух выводится с помощью типовых воздуховодов и подоконных отдушин. Проще говоря, нагнетение воздуха внутрь обеспечивается механически (принудительно), а наружу он выводится естественным способом.

Монтажные работы при создании приточной вентиляции в частном доме своими руками сводятся к устройству воздуховодов, которые создаются из готовых гофрированных труб. Остальное оборудование с фильтрами и прочим оснащением приобретается в комплекте, сразу можно заказать и его установку – это будет самый простой и удобный вариант.

Особенности вытяжной системы

Здесь свежий воздух попадает в дом естественным путем, через отверстия и шахты. А для его отведения применяется специальное оборудование – вытяжка с вентилятором.

Эта система обеспечивает высокое качество воздуха и его активную циркуляцию – благодаря этому в доме всегда будет поддерживаться здоровый микроклимат. Но у вытяжной вентисстемы есть особенность, ограничивающая ее применение – зимой в помещениях будет достаточно холодно, т.к. поступающий снаружи свежий воздух имеет низкую температуру.

Для того, чтобы компенсировать это, понадобится использовать обогреватели и тратить дополнительные ресурсы на обогрев помещений – в итоге система получается весьма затратной, ее нельзя назвать энергоэффективной. Поэтому системы вытяжного типа рекомендуется ставить в регионах с мягкими зимами, чтобы не пришлось увеличивать расходы на отопление.

При желании такую вентиляцию в доме можно немного модифицировать своими руками, организовав поступление воздуха снаружи не через отдушины в стенах, а через подпол – проходя по такому «маршруту», воздушные массы немного нагреваются и температура в доме становится более комфортной. Но этот момент нужно предусмотреть в проекте заранее, чтобы не пришлось вмешиваться в конструкцию готового дома. И такое решение все равно не подойдет для местностей с суровыми морозами – здесь лучше выбрать вентиляцию другого типа.

Приточно-вытяжная

Эта схема вентиляции в частном доме своими руками включает в себя две принудительные подсистемы, работающие на приток и вытяжку воздуха. Эти подсистемы могут быть как объединенными в рекуператоре, так и отдельными, работающими независимо друг от друга.

С точки зрения проектирования такая вентиляция является самой сложной – здесь нужны точные расчеты всех параметров по нескольким воздуховодам. Но результат стоит вложенных усилий – благодаря такой вентсистеме вы можете создать для себя идеальный микроклимат в частном доме. Именно такой тип используется для интеграции в Умный дом, т.к. все параметры легко настраиваются.

Для того, чтобы сделать систему менее ресурсоемкой и снизить издержки на обогрев в холодное время года, используют рекуператоры. Они забирают часть тепла у отводимого воздуха и передают его воздушным массам, поступающим снаружи. Благодаря этому вы можете до 10% снизить расходы на отопление, что для загородного дома превращается в значительную сумму.

Составление проекта

В этом случае нельзя говорить, что качественный проект легко создать собственноручно. Типовых схем также не существует, причина проста, это большое разнообразие зданий, особенности расположения помещений в них. Проектирование состоит из 2 этапов: первый — разработка технического задания, второй — выбор оптимальной схемы вентиляции.

Техническое задание

На этом этапе определяют требования к воздухообмену: к его объему и типу. Причем для каждого помещения дома (квартиры) существуют определенные параметры. Учитывать их необходимо всегда.

1. Жилые помещения, комнаты, превращенные в спортивные залы. Им необходимо постоянное поступление свежего воздуха. Объем его целиком зависит от количества жильцов, находящихся в помещениях. Часто требуется учитывать не только объем воздухообмена, но и температуру, влажность приточного воздуха.
2. Комнаты, «мокрые» всегда: ванная, туалет, санузел, прачечная. Оптимальным вариантом станет «тандем» — естественная вытяжка и принудительная. Первая будет работать все время, а вспомогательное оборудование только тогда, когда в этом есть необходимость. Например, при включении освещения.
3. Кухня — помещение, где регулярно скапливается влага, копоть, жир. Ей также нужна комбинация естественной и принудительной вентиляции. Вытяжка, установленная над варочной поверхностью, должна включаться в работу в то время, когда работает прибор, когда при приготовлении пищи происходит значительное образование пара.
4. Бойлерная, топочная. В этом случае предусматривают сооружение дымохода.
5. Коридор, кладовка. Они подразумевают естественный вид вентиляции.
6. Гараж, мастерская. Им необходима автономная система.

Разработку технического задания можно сделать самостоятельно, или пригласить опытных специалистов. Они сами будут придерживаться всех нормативов, касающихся скорости и кратности воздухообмена, а значит, хозяевам не придется заниматься обязательными расчетами.

Выбор оптимальной схемы

Какой должна быть идеальная система? Удобной, функциональной, максимально эффективной. Качественная вентиляция обязана отвечать нескольким требованиям.

1. Хорошая система — та, которая понятна и дает возможность хозяевам, не имеющим специальных знаний, легко и просто регулировать микроклимат.
2. Предписанное обслуживание вентиляционного оборудования не может создавать непреодолимые трудности, с которыми не смогут справиться сами жильцы.
3. Минимальное число сложных элементов приветствуется. В этом случае хозяевам не придется ожидать выхода из строя какой-либо части системы.
4. Присутствие подстраховки. Если поломка узла все-таки случилась, то резервное решение сможет гарантировать дальнейшую работу вентиляции.
5. Незаметность. Это требование относится к самым важным условиям, так как любая система не должна портить интерьер комнат.
6. Магистраль обязана иметь минимальную протяженность, а значит, не слишком большое количество воздуховодов, изгибов.

Выбор схемы вентиляции зависит и от других факторов. Ими являются:

• площадь помещений;
• материалы стен, перекрытий:
• чистота либо загрязненность наружного воздуха;
• финансовые возможности будущих хозяев вентиляции.

Владельцам недвижимости лучше сразу учитывать все средства: как единовременное вложение на покупку всех элементов системы, так и суммы, которые будут необходимы на обслуживание вентиляции. В этот список также идут затраты на электроэнергию, расходуемую на поддержание оптимального микроклимата.

Определяемся с распиновкой кулера

Выбирая кулер, нужно обратить внимание на некоторые нюансы. Одним из них является распиновка (схема) контактов

Суть в том, что в компьютере для подключения кулера всегда предусмотрен 4-контактный разъем. А вот кулеры бывают:

• 2-контактные (2-pin);
• 3-пиновые;
• 4- pin.

Рассмотрим, как подключить кулер к блоку питания компьютера.

1. Основные два провода, которые есть в любой распиновке – это + (напряжение) и – (заземление). Недостаток двухпиновых кулеров – невозможность регулировать скорость оборотов вентилятора без дополнительного оборудования.
2. Теперь разберемся с тем, как подключить трехпиновый кулер.

Такие устройства, помимо основных резъемов, снабжены третьим, подающим сигнал о скорости вращения лопастей вентилятора на материнскую плату. В сравнении с 2- pin, за оборотами з-pin кулера можно следить и регулировать их с помощью ПО.

Для подключения таких кулеров нужно воспользоваться переходником или оставить незадействованными дополнительные разъемы.

1. Кулер с 4 проводами. Дополнительный провод подает сигнал на материнскую плату, которая, через него, может управлять оборотами вентилятора.
2. Довольно распространенный четырехпиновый коннектор Molex.

У него 2 разъема напряжения – 12 и 5 V – и два соответствующих заземления. Такие коннекторы дают возможность менять напряжение на кулере, тем самым регулировать обороты вентилятора. Если 12 V много, а 5 мало, можно подключиться к разъемам напряжения наоборот и получить на выходе 7 V.

Описание вентиляционной системы

Приточно-вытяжная вентиляция одновременно отводит отработанные воздушные массы из помещения и заменяет их чистыми. В условиях частной застройки продвинутые модели подобной системы даже дают возможность получать свежий воздух нужной температуры (процесс рекуперации). Так удается ощутимо экономить на отоплении в зимнее время. Перед попаданием в комнату воздух очистится от пыли и нежелательных микроорганизмов.

Самая простая приточно-вытяжная вентиляция — естественная. Воздух попадает в помещение через открытые окна, двери, щели. Выход — через вентиляционную шахту. Установка вытяжек уместна в самых загрязненных местах дома: на кухне и в санузле. Процесс вентиляции управляется законами физики. Многое в нем зависит от температуры, скорости ветра, чистоты воздуха за окном.

Модернизировать простейший механизм вентиляции можно за счет механики:

1. Насадка на верхушку вентиляционной шахты под названием дефлектор усилит вытяжку воздуха из помещения до 20%.
2. Внутри этого устройство находится турбина. Она управляется ветром и дополнительно защищает канал от обратной тяги.
3. Вентилятор способен принудительно нагнетать чистый воздух внутрь.

Альтернативное решение

Описанный выше вариант — это полноценный надёжный стол, который может работать сотни часов. Но иногда нет времени и средств, чтобы сделать такой станок. Существует способ, которым можно быстро собрать импровизированный строительный вибратор своими руками.

На ребре вертикальной поверхности (металлического или деревянного щита) закрепляется стальная пластина. Противоположный конец обматывается тряпками или другим амортизирующим материалом, после чего конструкция упирается в стену. К стальной пластине прислоняется перфоратор, вместо сверла в патрон которого установлен кусок трубы. Вибрация от включённого перфоратора передаётся на рабочую поверхность, можно ставить ёмкости с бетоном.

Достоинства и недостатки

Стоимость ротационного дефлектора сравнительно высокая, однако качество окупает большие затраты. Крутящаяся головка ускоряет воздухообмен в вентиляционной системе, предотвращает создание обратной тяги. Ротационный механизм эффективнее работает по сравнению с простым дефлектором. Предотвращается образование конденсата в кровельной конструкции. Материал, из которого изготовлен турбодефлектор, не подвергается коррозии.

Работа за счет силы ветра позволяет экономить электричество. Это оправдывает сравнительно высокую стоимость изделия. При правильной установке и своевременном обслуживании дефлектор проработает около 10 лет. Изделия из нержавеющей стали нормально работают 15 лет. Обычные вентиляторы прослужат в 3 раза меньше. Такое изделие защищает вентиляцию от града, снега, дождя. Может применяться в областях с очень ветреным климатом.

Турбины с шириной основания более 20 см весят меньше по сравнению с дефлектором ЦАГИ. Масса крупных конструкций около 70 см не достигает 10 кг.

особенности турбодефлектора

Преимущества:

1. Хорошо выглядит на крышах жилых домов.
2. Легко устанавливается.
3. Безопасно используется.
4. Продлевает срок службы утепляющим материалам.
5. Изделия экологически безвредны и легко обслуживаются.
6. Детали хорошо прикреплены друг к другу, поэтому сильный порыв ветра не разрушит конструкцию.
7. Для изготовления используется алюминий, нержавейка или оцинкованная сталь высокого качества.
8. Вероятность обледенения уменьшается, благодаря подвижности турбин.

Недостатки:

1. Высокая стоимость в сравнении с другими видами дефлекторов.
2. Возможна полная остановка по причине отсутствия ветра, слишком высокой влажности и заморозков.

Турбодефлектор не справляется самостоятельно с очисткой воздуха в медицинских учреждениях, на промышленных объектах, других предприятиях, работающих с химией или легко воспламеняемыми материалами.

6 Прочие правила применения

Высота вытяжной трубы над крышей должна составлять 1 метр или более. Когда несколько систем соединяются в одну, диаметры труб должны быть одинаковыми по всей протяжённости. Не нужно стыковать изделия разной размерности, так как это затруднит транспортировку воздушных потоков. Для обеспечения пожарной безопасности между дымоходом и вентсистемой должно оставаться расстояние не менее 2 м.

В совмещённых и раздельных санузлах допускается применение гофрированных труб. Длина воздуховода в этих помещениях невелика, поэтому сопротивление, оказываемое волнами движущемуся воздуху, не создаёт значительных помех. В других помещениях волнистая поверхность гофрированных труб будет выступать негативным фактором.

Рекомендуется пригласить специалистов, чтобы они не только спроектировали вентиляцию, но и закупили трубы и оборудование, а также произвели монтаж.

Ветродуй без двигателя

Как сделать мини-вентилятор в домашних условиях и при этом обойтись без мотора? Очень популярен вариант создания приборчика с использованием небольших неодимовых магнитов.

Берут кулер от компьютера и отделяют от его корпуса 4 трансформаторные катушки. Вместо медных обмоток нужно установить и закрепить столько же кусочков магнита. Обычно покупают неодимы в форме полудуг или извлекают их из негодного жесткого диска. Располагают магнитики точно в местах, откуда удалили трансформаторные обмотки, то есть по периметру рамки кулера.

Как только закреплен последний кусочек, мини-вентилятор начнет свое вращение. Используя технологию с постоянными магнитами, можно собрать практически вечный двигатель. Чтобы его остановить, убирают из цепи один из заменивших катушку кусочков неодима.

Поле магнитов должно быть по силе равным полю отсоединенных катушек, иначе пропеллер не сможет вращаться в постоянном устойчивом режиме. Полюса располагают по диагонали, чередуя плюс с минусом.

Что делать, если ни один из приведенных выше способов не подходит, если недостаточно времени или деталей для самодельного изготовления вентилятора? В таком случае придется воспользоваться обычным фабричным изделием.
