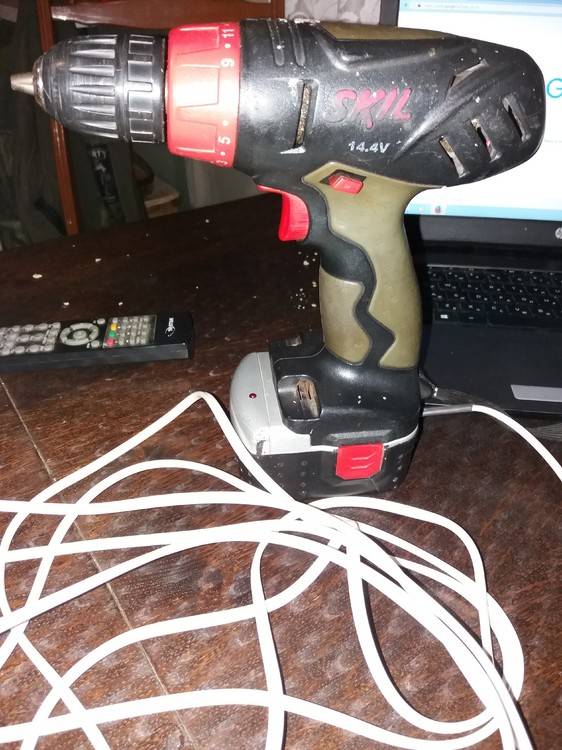

Как сделать шуруповерт проводным

Инструменты для замены питания

Многие пользователи при поломке устройства задаются вопросом: как сделать шуруповёрт для работы от сети. Способ с переделкой устройства на сетевой тип питания может показаться достаточно сложным, однако, владея необходимыми навыками, можно произвести качественный ремонт шуруповёрта. Устройство после этого прослужит ещё несколько лет. Для переделки понадобится:

• зарядное устройство, от которого питался внутренний аккумулятор;
• многожильный провод;
• неисправный аккумулятор прибора, который вышел из строя;
• паяльник;
• кислота.

Все эти инструменты и детали помогут изменить прибор для работы от сети 220V.

Ремонт шуруповёрта Источник ytimg.com

Оптимальный вариант для питания шуруповерта на акб от сети

Что имеется для переделки шуруповерта в нашем случае? Блок питания от ноутбука на 15 вольт, 6 ампер. Имеется также БП компьютера, немного переделанный, сделаны выводы, но в схеме изменений нет. Блок питания от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Есть зарядное устройство для автомобильных аккумуляторов с регулятором тока. Он будет использован и как источник питания и как отдельный амперметр.

Итак, приступим. Начнем подключение напрямую от блока питания. Выводы уже подключены. 12 вольт, холостой ход — 3 ампера. Максимальная трещотка. Как видно на приборе, ток доходит до 8 ампер.

Пробуем БП ноутбука на пятнадцать вольт, шесть ампер. Ток холостого хода 4 ампера. В режиме трещотки максимальный ток 9 ампер, напряжение 14 вольт. Получается, что 6-амперный блок питания справляется с этой задачей.

Пришла очередь компьютерного блока. Он спокойно выдерживает нагрузку.

Проверка мощности

Шуруповерт, подключенный к  трансформатору мощностью 90 ватт, легко справляется с ввинчиванием больших саморезов и сверления любых материалов. После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, у которого пришел в негодность аккумулятор, не проблематично. Найти компьютерный блок не составит труда.  Еще более удобный вариант — блок от ноутбука на 6 и более ампер. Желательно найти устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

Советы по эксплуатации сетевого шуруповерта

Эксперты рекомендуют следовать определенным правилам всем, кто решился на реконструкцию шуруповерта и конструирование блока питания 12В для шуруповерта своими руками. Инструкция по модернизации инструмента включает такие советы:

1. Сетевой шуруповерт можно эксплуатировать сколько угодно и не беспокоиться о том, что батарея разрядится. Однако такому инструменту необходим отдых. Потому делайте пятиминутные перерывы во избежание перегрева или перегрузки инструмента.
2. Работая с шуруповертом, не забывайте крепить провод в области локтя. Так эксплуатировать прибор будет удобнее, а шнур не будет мешать при ввинчивании шурупов.
3. Проводите систематическую очистку блока питания шуруповерта от скоплений пыли и грязевых отложений.
4. Новый аккумулятор предусмотрен заземлением.
5. Не применяйте для подключения к сети больше одного удлинителя.
6. Такой прибор не рекомендуется для использования в высотных работах (от двух метров).

Придерживаясь вышеописанных рекомендаций, вы сможете эксплуатировать шуруповерт дольше и продлить его рабочее состояние, надолго отложив покупку нового инструмента.

Теперь вы знаете, какой блок питания нужен для шуруповерта 12В, и какие материалы использовать для того, чтобы сделать такую конструкцию самостоятельно в домашних условиях. Нет необходимости заменять старый шуруповерт на новый. Радикальное решение стоит принимать, только если агрегат полностью вышел из строя, а «сдохший» аккумулятор – не проблема для умельца. Достаточно лишь иметь понятие о радиотехнике и вооружиться паяльником. Тогда и справиться с поставленной задачей будет проще.

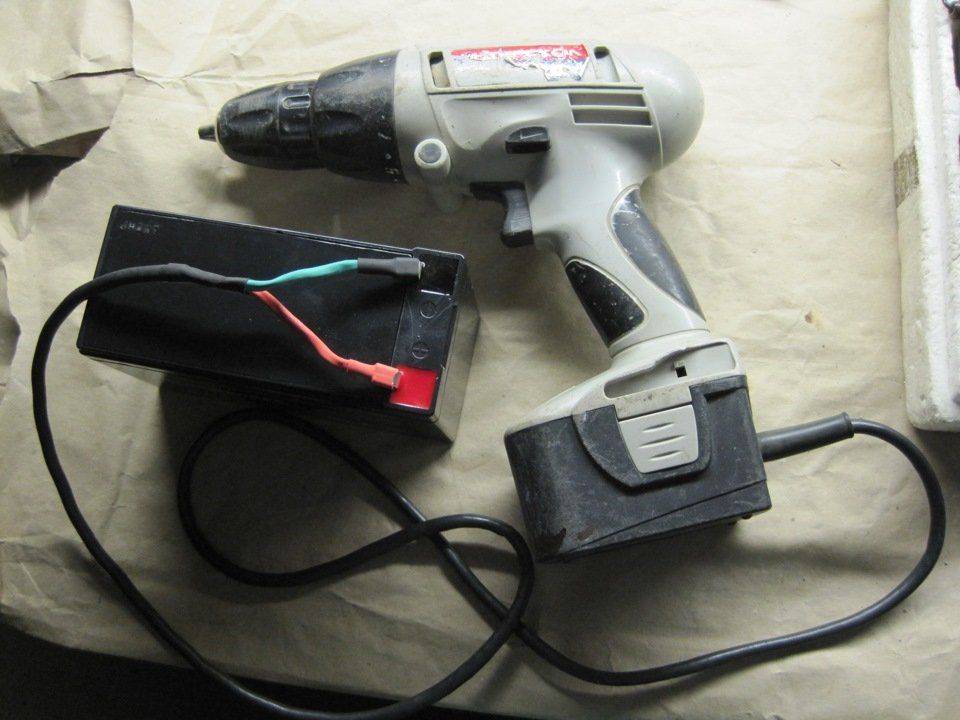

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

1. Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
2. На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Размещение гнезда на рукоятке шуруповёрта, первичная проверка работоспособности инструмента

После того, как гнездо припаяно, можно произвести первоначальную проверку. Но стоит внимательно осмотреть получившиеся соединения – нигде оголённые контакты не должны замыкаться. В противном случае, велика вероятность того, что сгорит и блок питания, и батарея. Подключив штекер к шуруповёрту (батарея пока не устанавливается) и подав питание на адаптер, нажимаем на кнопку. Шуруповёрт должен заработать. Если всё в порядке, можно отключить блок питания от электроинструмента и продолжить работу.

При помощи всё того же канцелярского ножа в обеих половинках корпуса на рукоятке делаются углубления. В итоге, после сборки корпуса, в этом месте должно образоваться отверстие, в котором расположится само гнездо. В зависимости от модели и формы шуруповёрта, может понадобиться дополнительная фиксация соединительного элемента. Для этого можно использовать термопистолет с полиэтиленовым стержнем либо двусторонний скотч. В некоторых случаях (как это получилось в моём) можно обойтись без дополнительного крепления – гнездо встало плотно, его шевеления при включении/выключении штекера не наблюдалось.

Краем уха слышал мнение, что закрепить гнездо можно при помощи эпоксидного клея, однако позволю себе упомянуть – он сохнет достаточно долго. Если «посадить» соединитель на него, придётся ждать около суток, прежде чем можно будет пользоваться шуруповёртом от сети.

Размещаем гнездо в рукоятке шуруповёрта и, при необходимости, фиксируем его

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

Схема 1 — Простой БП на 12 или 18 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику). После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения. После сборки произвести монтаж в корпусе.

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз. В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

1. Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
2. Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
3. Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт. Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети. Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

1. Аккумуляторная батарея.
2. Регулятор оборотов.
3. Кнопка включения.
4. Электродвигатель.
5. Редуктор.
6. Патрон.

Мнение эксперта Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем

Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

• светодиодный драйвер;
• электронный трансформатор для питания галогенных ламп низкого напряжения;
• зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром

Топ-5 шуруповёртов Makita

Makita DFR550Z

Аккумуляторный безударный шуруповерт. Рассчитан на профессиональное использование, предназначен для работы с гипсокартоном, металлопрофилем, гипсоволокном и т.д. Инструмент фиксирует шурупы длиной 25-55 мм и диаметром 4 мм. К особенностям модели относятся следующие характеристики:

• электронное регулирование количества оборотов;
• обрезиненная рукоятка, обеспечивающая удобный хват;
• возможность переключать реверс одной рукой, что позволяет быстро и удобно вывернуть застрявший шуруп;
• небольшой вес.

Достоинства: возможность работать с элементами крепежа максимального размера. Шуруповёрт хорошо показал себя при работе с листовым обшивочным материалом.

Недостатки: инструмент поставляется без зарядного устройства и аккумулятора. Батарею типа li-ion приходится приобретать дополнительно, что увеличивает стоимость устройства, и так достаточно высокую (от 14 000 рублей).

Цена: ₽ 16 000

Makita DFR550Z

Makita DF457DWE 42

Аккумуляторный безударный шуруповёрт-дрель может закручивать крепежные метизы, выполнять сверлильные операции. При стоимости всего от 7800 рублей используется не только для домашних, но и для профессиональных работ. К основным характеристикам можно отнести:

• наличие в комплекте двух аккумуляторов;
• размеры сверления: сталь — 13 мм, дерево — 36 мм;
• функцию реверса, предназначенную для простого вынимания метиза;
• возможность использования в двух скоростных режимах;
• электронную защиту от перегрузок;
• патрон быстрозажимного типа, обеспечивающий скорую замену свёрл, бит.

Достоинства: шуруповёрт хорошо сбалансирован, в руке держится удобно.

Недостатки: на более или менее продолжительную работу мощности батарей не хватает, зарядка одного аккумулятора длится около часа. У некоторых экземпляров шатается патрон.

Цена: ₽ 7 800

Makita DF457DWE

Makita FS4000

Сетевой безударный шуруповерт, используется для сверления различных материалов. При цене всего в 7000 рублей характеризуется рядом качеств, способных привлечь покупателя. К особенностям модели относятся:

• скоба для фиксации инструмента на поясе;
• прорезиненная ручка для удобного охвата;
• электронная регулировка скорости движения биты;
• функция реверса, обеспечивающая простое изъятие крепежного метиза при застревании;
• синхронизирующая муфта, разработанная для снижения уровня шума и других целей;
• механизм регулировки глубины завинчивания крепёжных элементов.

Достоинства: мощный мотор, обеспечивающий высокую скорость сверления. Вентиляционные отверстия расположены так, что воздушный поток не раздувает мусор возле инструмента при работе вблизи поверхности пола.

Недостатки: длина сетевого шнура 2,5 м. Нужно использовать удлинители, а это мешает.

Цена: ₽ 6 300

Makita FS4000

Makita DF331DWYE 30

Производитель рекомендует использовать эту дрель-шуруповерт безударного действия, работающую на аккумуляторах, для сверления и завинчивания метизов в металлических материалах толщиной до 10 мм, а в деревянных — до 21 мм.

К основным характеристикам относятся:

• два литий-ионных аккумулятора;
• встроенная подсветка;
• регулятор глубины завинчивания;
• два скоростных режима;
• быстрозажимной патрон;
• электронное регулирование оборотов, предназначенное для работы с разными материалами;
• металлическое крепление для ношения на поясе;функция реверса.

Достоинства: лёгкий вес, удобная конструкция, невысокая для этой категории цена (от 5 000 рублей).

Недостатки: АКБ разряжаются быстро, бита и сверла могут вылететь из-за люфта патрона. Редуктор при небрежном обращении быстро выходит из строя.

Цена: ₽ 6 000

Makita DF331DWYE

Makita DF333DZ

Дрель-шуруповёрт безударного действия, работающий от АКБ, используется для строительных, ремонтных работ, сборки мебели. Имеет два скоростных режима. На первой скорости можно закручивать шурупы в дерево, пластик, металл, на второй — сверлить отверстия.

К основным характеристикам относятся:

• быстрозажимной патрон;
• подсветка;
• тормоз для мгновенной остановки вращения патрона;
• опция реверса;
• светодиодная подсветка;
• скоба для ношения инструмента на поясе;
• регулировка частоты вращения свёрл.

Достоинства: хороший набор функций при небольшой цене.

Недостатки: нет креплений под биты. Предлагается без АКБ, зарядных устройств, что увеличивает первоначальную стоимость в 4000 рублей.

Цена: ₽ 3 300

Makita DF333DZ

Подготовка, материалы и инструменты

Мой вариант переделки достаточно прост, потому инструментов и материалов понадобилось минимум.

Инструмент:

• Резак или нож;
• Пассатижи;
• Паяльник.

Оговорюсь, что переделка вполне бытовая/кустарная, и настоящие мастера воспользуются тут паяльной станцией, обжимкой для зачистки и прочими девайсами, но производимые на кухне манипуляции вполне себе достойны и элементарного домашнего инструмента.

Материалы:

• Изолента — куда без неё;
• Провод — под такой ток достаточно 0,5 мм2;
• Капля припоя (если вообще будете паять, можно зажимать).

Я перед началом работы изолировал своё место — проложил газетами, дабы не уделать жилую комнату и воспользовался деревянной подложкой для безопасной пайки.

Варианты использования

Правильное использование шуруповерта – это его использование согласно инструкции или установленной документации. По этим документам основная сфера использования – это непосредственно возможность вкручивать и выкручивать различные крепежи, а также для сверления различных отверстий.

В зависимости от возможностей та или иная модель может применяться как в быту, так и в профессиональной сфере. Бытовые шуруповерты дешевле и обладают небольшой мощностью, в то время как профессиональные модели имеют повышенную мощность, высокие показатели и более широкий функционал для использования.

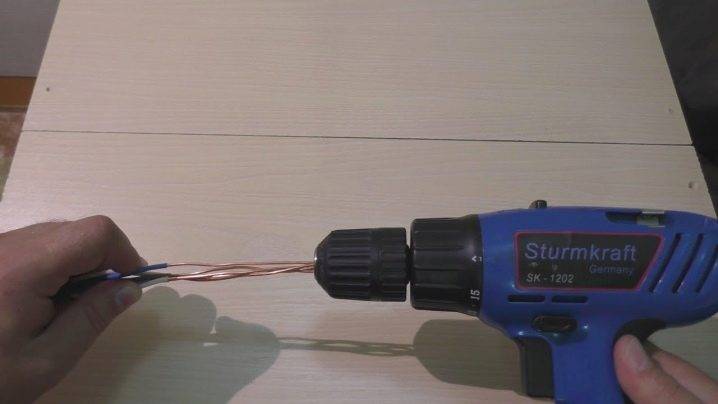

Скрутка проводов

Шуруповерт, имеющий специфическую насадку, отлично подходит для скручивания разделенных концов проводов. Обычно скрутку делают при помощи пассатижей, но желающие могут воспользоваться шуруповертом, применив его по такому назначению. Главное, правильно выполнять эту хитрую процедуру.

Вязка арматуры

Шуруповерт можно применять для вязания арматуры, используя стальную проволоку. Это широко распространено при строительстве, когда происходит возведение различных железобетонных конструкций домов и фундамента. Для того чтобы вязать, берут аккумуляторный или сетевой инструмент, который имеет насадку крючок.

Можно ли использовать как дрель?

Как уже было сказано выше, в основном шуруповерт применяется для таких вещей, чтобы что-то открутить или закрутить. При использовании шуруповерта как дрель внимательно ознакомьтесь с инструкцией – предусмотрена ли такая возможность в инструкции от производителя.

Если все-таки есть возможность использовать шуруповерт в качестве дрели для того, чтобы просверлить и сделать отверстие, например, в деревянном или пластмассовом изделии, то рекомендуется подкладывать под тот или иной предмет небольшой и ровный кусок дерева. Так ваше отверстие будет выполнено более качественно и позволит не допустить появления трещин и сколов.

Если в вашей работе используется металл, то здесь надо придерживаться некоторых простых правил. Прежде чем приступить к сверлению, место отверстия надо накренить во избежание скольжения сверла по металлу. Выберите режим сверления и приступайте к работе. Но здесь надо не забывать о том, что при сверлении по металлу может произойти поломка сверла. Для того чтобы это предотвратить, не рекомендуется сильно нажимать на инструмент. Если произошло так, что сверло застряло, то переключите шуруповерт в режим выкручивания, и спокойно выкрутите сверло.

Варианты для переделок

По сути дела все процедуры при переделке аккумуляторного шуруповерта в сетевой сводятся к замене его аккумуляторной батареи источником питания постоянного тока с идентичными техническими характеристиками. Ввиду чего перед тем как приступать к работе, необходимо уточнить следующие данные на Вашем инструменте:

• Величина питающего напряжения шуруповерта (в большинстве случаев данный показатель равен 10…19В постоянного тока);
• Емкость АКБ (обычно 1,5Ач).
• Ток потребления прибора практически никогда не указывается в паспортных данных шуруповерта, и для того чтобы подобрать наиболее подходящий блок питания следует высчитывать данное значение самостоятельно. Для чего специалисты рекомендуют ориентироваться на среднее значение между емкостью аккумулятора и током зарядки зарядного устройства (ЗУ). Так к примеру, если АКБ шуруповерта рассчитана на емкость 1.5A/h, а штатное ЗУ поддерживает уровень тока 3,0A, то в таком случае минимальный ток предполагаемого к применению блока питания должен составлять (1,5+3)/2 = 2,25А.

Исходя из этих характеристик, и следует подобрать подходящий блок питания.

Что же касается основной концепции, то сетевой шуруповёрт может быть получен двумя способами: путем использования внешнего блока питания, либо за счет интеграции в корпус инструмента блока питания внутренней установки.

Так если более детально рассматривать первый вариант, то чаще всего в качестве источника питания используют старые блоки питания от персональных компьютеров (ПК), ноутбуков или автомобильных зарядных устройств. Для чего вначале обеспечивают стационарную запитку непосредственно самого блока питания, а уже от него протягивают провод для подключения шуруповерта.

В таком случае все, что нужно пользователю это демонтировать аккумуляторную батарею и произвести подключения проводников напрямую к клеммам инструмента

Здесь очень важно не перепутать полярность (можно проверить мультиметром) и выполнить качественное соединение методом пайки с последующим изолированием мест контакта

Также следует помнить, что провод подающий напряжение от блока питания к шуруповёрту должен быть многопроволочным (гибким) и с повышенным сечением (не мене 2.5 мм2) для исключения потерь мощности в процессе передачи энергии от источника питания к потребителю.

И если с блоком питания от ноутбука или автомобильного  зарядного все предельно ясно, то вот при использовании блока питания от ПК есть свои особенности.

Такой источник должен быть не менее 300 Вт и обязательно иметь клавишу отключения питания.

Также важно, чтобы выходные характеристики по току (не стоит использовать БП с выходным током менее 16А) и напряжению также соответствовали характеристикам электроинструмента.

Сам же алгоритм действий при подготовке такого блока сводится к следующему:

• БП разбирается и на большом разъеме соединяются между собой зеленый и черный проводники.
• На разъем меньшего размера подается питание от стационарного блока питания: желтый – на плюс, черный – на минус.
• Обеспечив качественную пайку, изоляцию и фиксацию кабеля таким шуруповёртом можно работать.

Установка блока питания внутрь корпуса аккумулятора является еще более продуктивным вариантом, так как делает шуруповёрт более мобильным. Конечно для того чтобы сделать такой стабилизированный источник питания необходимо обладать небольшими навыками в электронике, но при желании можно заказать необходимый вам блок на специальном сайте.

Схема такого устройства довольно проста и включает понижающий трансформатор (до заданного напряжения), диодный выпрямитель и два конденсатора на 0,1 мкф и на 4700 мкф.

Полученную таким образом установку обязательно помещают в токонепроводящий корпус и устанавливают предохранители для защиты элементов схемы от токов короткого замыкания.

Чаще всего такой блок помещается внутри корпуса аккумуляторного отсека (старые батареи предварительно следует удалить) и производятся все электрические подключения по вышеуказанной технологии.

Еще одним вариантом переделки инструмента выступает его подключение от внешней аккумуляторной батареи, как это предложено на изображении ниже.

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

• блоки питания китайского производства напряжением 24 V;
• БП самостоятельной сборки;
• разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

• выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
• на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
• подают питание на переделанный блок;
• вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

• приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
• надфилем стачивают на нем углы;
• изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

1. Предварительно разбирают приобретенное изделие.
2. Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
3. После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Сетевой блок, встроенный в АКБ

Работы по модернизации питания нужно начинать с приобретения готового блока с соответствующими габаритами и характеристиками. Самое простое решение — сходить на радиотехнический рынок и подобрать подходящее по параметрам устройство.

Затем нужно аккуратно полностью отсоединить все детали от корпуса. Расположить элементы в корпусе от АКБ шуруповёрта и закрепить их внутри, при этом, если возникает необходимость, нужно удлинить соединения между трансформатором и платой управления. Желательно эти два основных узла разместить с зазором, чтобы не допускать перегрева их во время работы при высокой нагрузке.

Не помешает закрепить на управляющей микросхеме радиатор охлаждения. Определить, какие детали будут нуждаться в охлаждении, можно практическим методом. Для этого необходимо поработать шуруповёртом некоторое время, после чего отключить его от сети и потрогать детали на плате. Сразу станет понятно, какой элемент нагревается сильнее. В корпусе блока просверливаем несколько отверстий для поступления воздуха.

Выход есть – переделка шуруповерта в сетевой

Да, при этом теряется одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это отличный выход. Тем более что вы даете новую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

Внешний блок питания

Идея не такая абсурдная, как может показаться. Даже крупный и тяжелый понижающий выпрямитель может просто стоять возле розетки.

Вы одинаково привязаны к блоку питания, и к воткнутой сетевой вилке. А низковольтный шнур можно сделать любой длины.

ВАЖНО! Закон Ома гласит – при одинаковой мощности, уменьшая напряжение – повышаем силу тока! Соответственно, питающий шнур на 12-19 вольт должен быть с большим сечением, нежели на 220 вольт

Блок питания в корпусе от аккумулятора

Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус.

Вопросы по поводу того, как работает магазинный компактный шуруповерт от сети – можно не задавать. Там изначально установлен мотор на 220 вольт.

Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Варианты источников питания

При преобразовании аккумуляторного инструмента в электрический нужно помнить, что выходное напряжение у нового агрегата должно варьироваться от 12 до 18 В. Существует несколько вариантов источников питания, позволяющих осуществить данную манипуляцию:

1. Импульсный. Работает по инверторной системе – выпрямляет выходной ток, преобразует его в высокочастотные импульсы, а затем напрямую или через трансформаторы передает шуруповерту. К основным плюсам такого варианта относят высокий КПД, малые размеры и защиту от короткого замыкания.
2. Трансформаторный. Источник питания данного типа состоит из понижающего трансформатора, выпрямителя, стабилизатора и конденсатора. В некоторых случаях в схему добавляют предохранитель и высокочастотный фильтр, способствующий устранению помех. В сравнении с импульсным источником трансформаторный считается более мощным. К его плюсам относят и низкую цену, но он уступает по уровню КПД, характеризуется громоздкостью.
