Как сделать сенокосилку на мотоблок

Что такое сегментная косилка

Это приспособление, созданное для навешивания на мини-трактора и мотоблоки, которое получило свое название за счет режущих элементов – они представлены в виде крупных и острых треугольников. Такую газонокосилку можно использовать для покоса твердой и мягкой травы и стерна. Она справляется с покосами как на ровном участке, так и на сложном рельефе полей. Режущие элементы равномерно срезают растительность даже на сильно заросших площадях.

Сегментная косилка на чертеже

Сегментные сенокосилки для мотоблоков имеют относительно несложную конструкцию. Благодаря этому они реже ломаются и не требуют от оператора особых знаний. Состоит сегментное приспособление из рамы и режущих элементов, закрепленных между парой брусков. Ножи, совершая поступательные движения от привода, срезают растительность как ножницы. Один сегмент косилки с режущими пальцами движется постоянно (влево и вправо), а второй остается неподвижным.

За счет обтекаемого устройства, срезанные стебли равномерно распределяются по обе стороны от мотоблока. Сегментная конструкция располагается на колесах. Она крепится к мини-трактору МТЗ или мотоблоку спереди. По краям находятся специальные салазки, дающие возможность регулировать высоту покоса. Такая косилка не подойдет для работы на больших угодьях, но ей под силу привести в порядок загородный участок и запасти сено в частном подворье.

Сегментная косилка с мотоблоком

Отличие сегментной косилки от роторной заключается в ее рабочем органе, т.е. пальцах. За счет своей конструкции такое приспособление подходит для работы на участках со сложным рельефом. Отклонение ножевой части по отношении к мотоблоку может достигать 20%. С такой косилкой можно косить траву с толщиной стеблей до 2-3 см.

Роторная косилка для мотоблока

Принцип работы агрегата следующий: диски крутятся друг на друга, что позволяет не только грамотно скашивать траву, но и аккуратно складывать ее в ряд для дальнейшей уборки и транспортировки. В результате такой работы можно легко и быстро собрать растительность и сложить ее в специально подготовленное место.

Что касается конструкционных особенностей, то роторная косилка к мотоблоку основывается на металлической раме, где установлено опорное колесо с режущим элементом. Во время движения опорное колесо способствует движению ножей, которые и осуществляют срезание травы. Визуальное отображение устройства машины отображено на следующих чертежах:

Преимущества и недостатки

Выбирая подходящую косилку, необходимо изучить возможные преимущества и недостатки навесного оборудования. К преимуществам следует отнести:

простой механизм, при необходимости можно восстанавливать поврежденные детали самостоятельно;
во время работы не возникает вибрация, отсутствуют рывки;
ножи закрыты, поэтому использование косилки абсолютно безопасно для пользователей;
косилки для мотоблоков имеют высокую производительность;
подходят для скашивания травы различной высоты;
простые настройки, с моделями идут детальные инструкции по эксплуатации.

Косилки имеют много преимуществ, которые способствуют облегчению работы

К недостаткам следует отнести:

навесные установки имеют большой вес, поэтому не всегда подходят для культиваторов с маленький мощностью;
чтобы иметь доступ к сложным узлам, необходимо снимать практически все комплектующие.

Выбирая между роторным и сегментным оборудованием, необходимо обратить внимание, что первый тип намного дешевле

Сегментная косилка

Для того, чтобы своими руками сделать вполне функциональную и рабочую сегментную косилку, следует взять металлическую трубу с прямоугольным сечением 1200х50х15 мм или отрезок полотна обычной косы, и высверлить на равном расстоянии двенадцать 10-миллиметровых гнезд под установку крепежных болтов М8. Впоследствии на них будет прикреплена направляющая металлическая полоса длиной 890 мм с зубцами и ножами, устанавливаемых с обеих плоскостей прямоугольной трубы.

Самодельная сегментная косилка

Ножи имеют спинки с сегментами и обоймами приводного рычага. На трубе с обеих сторон так же устанавливают прижимы и полозки. На шасси косилки монтируется опорное колесо. Рабочая часть сегментной косилки приводится в движение валом отбора мощности используемого силового агрегата.

Чертеж сегментной косилки

Благодаря использованию сегментной косилки можно проводить качественный скос свежей растительности без ее измельчения. На видео можно посмотреть работу оборудования.

Оборотный плуг для мотоблока Нева описания и преимущества

Плуг для мотоблока применяется для вспахивания земли, переворачивания пласта, а также закапывания минеральных и органических удобрений.Плуги для мотоблока бывают трех типов:

Одно корпусный плуг имеет один лемех и подходит для вспахивания легкой почвы.
Оборотные или реверсивные плуги сразу же переворачивают почву благодаря своей форме в виде загнутого сверху пера. Этот плуг может работать на относительно твердой почве, которая после вспахивания им становится более рассыпчатой вид и легче поддается дальнейшей обработке. Сорнякам на такой почве практически нет шансов вырасти.
Роторный. Имеет несколько лопастей.

Конструкция оборотного плуга достаточно сложна изготовление, и под силу только профессионалу. Это обусловлено повышенными требованиями, как к материалам, так и к самому процессу.

Оборотный плуг Зыкова

Одним из наиболее широко применяемых в качестве навесных плугов является оборотный плуг Зыкова, который содержит:

Право и левосторонний плужный корпус, имеющих лемех для подрезания почвы и отвал для оборачивания и измельчения подрезанного пласта почвы;

Стойку для крепления плугак грядиле;
Полевую доску, упирающуюся в стенку борозды и обеспечивающую устойчивость плуга в работе;
Опорную лыжу для устойчивости хода плуга;
Перо, доваливающее пласт почвы для получения слитной пашни;
Поворотный механизм с замками,крепящими плужные корпуса;
Опорное колесо.

К мотоблоку Нева оборотный плуг крепится дополнительным кронштейном КР-20Н.

Такой подход к формированию парка сельскохозяйственной техники дает возможность учесть в процессе проектирования и сборки инвентаря всех возможных особенностей как участка, так и самого владельца.Разрабатываемое оборудование для агрегата условно делится на оборудование:

универсального назначения;
узкоспециализированной направленности;
вспомогательное оборудование и устройства, позволяющие упростить управление мотоблоком.

К универсальным средствам относятся прежде всего адаптеры и разного рода прицепы, делающие мотоблок универсальной транспортной платформой как для перевозки грузов, так и в качестве удобного транспортного средства. Отдельные модели мотоблоков способны развивать скорость до 25 км в час. Хотя до комфорта мини трактора здесь еще далеко, но ходить пешком уже не приходиться.Узкоспециализированные виды оборудования чаще всего предназначаются для выполнения всего 1 или максимум 2 операций. Однако именно это самые востребованные с точки зрения потребительских качеств инструменты для качественной обработки почвы, выполнения операций по уходу за посевами, заготовке кормов и даже применяемые в строительстве. Отчасти следует заметить, что среди самоделок специального назначения преобладают относительно простые виды инструмента — плуги, фрезы, окучники. Это то, что можно сделать из подручных материалов и при помощи самого простого электроинструмента. А вот более сложные элементы изготавливаются при помощи агрегатов от другого оборудования.Ну и, конечно, то что облегчает управление — противовес на мотоблок, утяжелители колес и противоскользящие цепи все это позволяет работать с агрегатом круглый год.

Техника безопасности по эксплуатации самодельной роторной косилки

Вы должны помнить о том что:

нужно контролировать нагрузки допустимые именно на саму массу и оси;
для того чтобы избежать каких-либо непредвиденных ситуаций лучше всего применять в работе трактор который располагает кабиной;
прежде чем произвести запуск данного устройства для начала нужно перевести механизм в положение транспортного направления;
вы должны помнить о том, что ни в коем случае в процессе работы в кабине водителя не должны находиться какие-либо лица посторонние;
более того категорически запрещается производить транспортировку устройства если оно не закреплено, либо включена;
помните о том, что если агрегат находится в своеобразном положении транспортного характера, то никаким образом нельзя совершать включение отборного вала который отвечает за тракторную мощность;
перед каждым началом эксплуатации устройства в обязательном порядке вы должны произвести проверку того как затянуты и установлены все детали;
если вам нужно произвести смену масла, накладки или попросту почистить саму косилку, в обязательном порядке необходимо для начала остановить сам транспорт и собственно произвести отключение вала карданного;
пока полностью не остановились части косилки ротационного направления, ни в коем случае нельзя к ней подходить;
когда производите работу с косилкой то не одевайте широкую одежу, так как чисто случайно складки ее могут попасть на устройство что собственно может стать причиной несчастного случая;
к тому же нельзя чтобы во время работы устройства вблизи находились животные либо люди посторонние.

Косилка своими руками

Самодельная косилка-повозка своими руками

С помощью самоходной косилки можно с легкостью избавиться от травы, имеющей широкий стебель. Рассмотрим особенности изготовления агрегата.

Материалы и инструменты

Для сборки сенокосилки Вам понадобятся:

рама из металлических уголков;
4 колеса;
металлический лист или фанера (размер 80х40см);
2 банки из-под консервов;
8 металлических дисков;
4 лезвия;
втулка;
барабан;
болты;
транспортная лента.

Знаете ли вы? Чем шире и больше колеса на косилке, тем меньше они повреждают газон и не оставляют за собой следов.

Имея в наличии перечисленные материалы, можно приступить к сборке устройства при помощи стандартного набора инструментов.

Список действий

Предлагаем ознакомиться с инструкцией по сборке косилки:

Разместите на раме металлический лист.
Выполните установку на раму двух консервных банок без крышки и дна. Вместо дна установите металлические диски, диаметр внешних — 20 см, внутренних —17 см.
Выполните попарное соединение дисков: скрепите их с помощью болтов.
Прикрепите лезвия к дискам таким образом, чтобы между ними было одинаковое расстояние, что позволило бы им свободно вращаться.
Вставьте втулку в барабанную деталь, крепко закрепите ее на раме.
На раму положите лист, изготовленный из стальных уголков.
Выполните соединение барабанов. Для этого вам понадобится транспортная лента.
Осуществите крепеж нижней втулки барабана, а к последнему присоедините уголки.

Правила установки самодельного оборудования на мотоблок

Даже если косилка собрана правильно, то все равно она не позволит получить необходимый результат, если присоединение ее к силовому агрегату будет проведено неверно. Устанавливая самодельное оборудование необходимо соблюдать определенные требования:

перевести мотоблок в реверсный режим;
любое подключение оборудования к валу отбора мощности производят, устанавливая узел соединения в гнездо сцепки;
зафиксировать крепление посредством шкворня с пружиной. Если пружина отсутствует, то это может стать причиной выхода из строя прицепного механизма;
при установке необходимо обязательно закрыть ножи защитным кожухом;
скашивание травы следует начинать с малых оборотов с включенной муфтой сцепления;
при работе с косилкой все повороты нужно выполнять аккуратно без резких движений, не торопясь.

Какой бы вид оборудования, роторный или сегментный, к своему мотоблоку вы ни предпочли, для самостоятельного изготовления, собранное устройство должно быть совершенно безопасным для того кто им управляет и для окружающих. Поскольку устройство работает с довольно высокими оборотами, то при ненадежном креплении диск с ножами, сорвавшись, может нанести серьезную травму вам и окружающим. Поэтому, решив сделать своими руками подобное оборудование, стоит хорошо взвесить свои силы и определиться хватит ли у вас умения и опыта для такой работы. Вполне возможно лучше будет купить готовое приспособление и сохранить свои силы и время.

Особенности и устройство

Этот вид навесного оборудования отличается от других вариантов не только по назначению, но и по способу скашивания травы. Более того – есть разные типы косилок, но все они выполняют схожие функции, имеют одинаковые узлы в конструкции. Что касается главных особенностей, они такие:

Косить можно траву или же сорняки с толстыми твердыми стеблями, мелкую поросль

Важно подобрать вариант, который справится с нагрузкой, не выйдет из строя через короткий срок.
Производительность у разных видов различается. Подбирать следует под площадь участка, если она небольшая, лучше всего применять самые простые системы

Для больших участков следует использовать более сложные и производительные системы.
Привод, от которого работает навесное оборудование, зависит от типа мотоблока, места крепления. Чаще всего его присоединяют через ременную передачу, гораздо реже – с помощью вала отбора мощности.
На раме закрепляются основные узлы, поэтому она должна быть прочной, выдерживать нагрузки. Важным элементом является соединение с мотоблоком, если нет специальноого соединительного узла, понадобится использовать дополнительную сцепку, ее можно купить в готовом виде.
Рабочий узел может иметь разную конфигурацию, все зависит от того, для чего надо косить траву или другие растения. Если для заготовки сена, то выбирать стоит сегментный либо дисковый варианты, они аккуратно срезают стебли. Когда нужно просто убрать сорняки, больше подойдет тележка-мульчер, после которой остается измельченная зеленая масса.
Производительность у разных моделей отличается. Поэтому подбирать стоит исходя их того, какие площади придется косить.

При изготовлении самодельной косилки для мотоблока лучше предварительно посмотреть готовые варианты, увидеть их в реальности. Тогда будет намного проще собирать конструкцию, плюс легче разобраться в устройстве некоторых узлов, чтобы реализовать их самостоятельно.

Сегментная косилка – последовательность действий при изготовлении

Это вид навесного оборудования для используемого мотоблока также максимально прост в самостоятельном изготовлении.

Для сборки конструкции потребуется:

электрическая дрель;
болгарка;
сварочный аппарат;
набор болтов и гаек;
несколько металлических брусьев.

Перед изготовлением приспособления нужно изучить детальные схемы, в которых должны быть указаны габариты запчастей и место их установки в конструкции.

Дальнейший порядок сборки выглядит следующим образом:

В каждом из используемых брусьев необходимо просверлить по 12 одинаковых отверстий – в них должны помещаться болты М8;
Далее на болтах потребуется прикрепить направляющую рейку, длиной 89 см с ножами и зубьями. Все ножи необходимо расположить по обе стороны брусьев;
Далее с двух концов брусьев нужно сделать прижимы и полозки;
В нижней части рамы устанавливается колесо – его можно взять от старой детской коляски;
После этого конструкция подключается к валу отбора мощности мотоблока.

После сборки готовую конструкцию необходимо проверить, так как зачастую возникают ситуации, при которых самодельную сегментную косилку для мотоблока заносит в сторону. Причина этому заключается в неправильно подобранном центре тяжести. Чтобы решить проблему, нужно сместить центр тяжести косилки в противоположную сторону, используя любой подручный утяжелитель. Изготовленные таким образом роторные и сегментные косилки подойдут для мотоблоков марки Нева МБ-1 и МБ-2, МТЗ, Заря, Салют, Ока, Агат, Зубр, Агро, Патриот, Урал, Кентавр и других агрегатов, оборудованных валом отбора мощности.

Метки: косилка заря усовершенствованная

Комментарии 26

А мотор на мотоблоке на сколько сил?

На 6,5 лошадиных сил.

Шайтан машина! Получается автономная косилка, чтоб хорошо косила нужно поставить ножы от жатки комбайна нива, подрезать чтбо они перекрывали друг друга, не проплешин, мотоблоку в разы легче, к сравнению кошу сухую кукурузу, и не маловажная вещь ето дуга становится спереди высотой по колено, и выходит в перед где-то сантиметров 10 от края ножей, именно дуга нужна для большой травы чтоб наклоняла траву в перед а ножи подразали низ, валит любую ростительность коса не забивается, валки ровные, короче после таких переделок косилку просто не узнать. Когда купил косилку первый год просто мучался с ней в процессе експлуатации доработал ненарадуюсь, так как покосы большие, 3 участка примерно 1,2 гектара люцерны, думаю поставить большые колёса чтоб увеличить скорость мотоблока где-то 7-8 км в час, кошу с адаптером у самого вес под 100 кг, мотоблок 6,5 лс на первой передаче нагрузки не чувствует.

Ухтыжка! Вот у вас масштабы!

Хотел расширятся( так как продаю сено в тюках) но в етом году с ценами получился попандос, и досеял всего 10 соток, планировал выйти на 2 гектара но в нашей стране чесно работать трудно.

На ножи косилки пришлось наварить. Чтоб нормально косили.

Источник

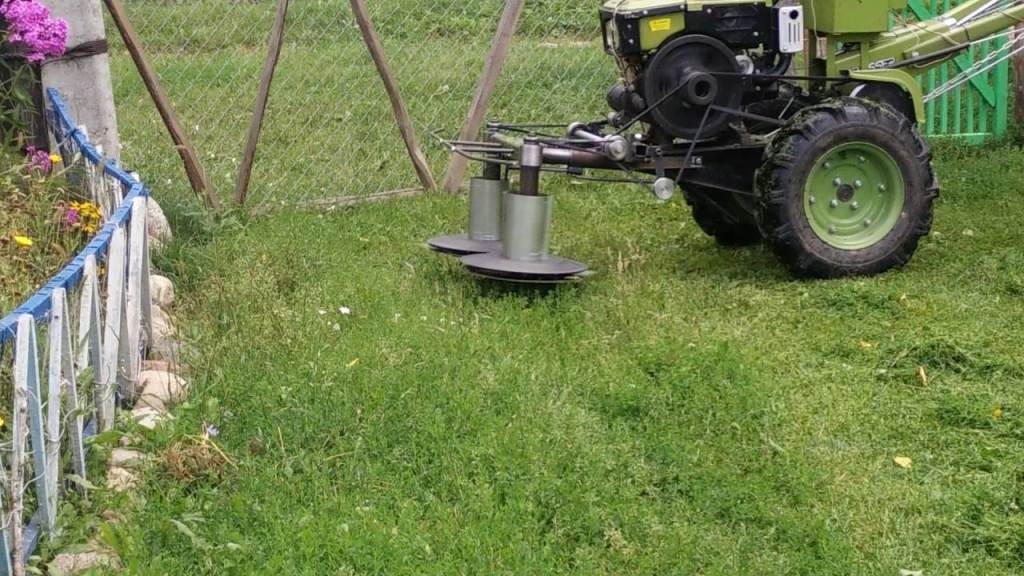

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

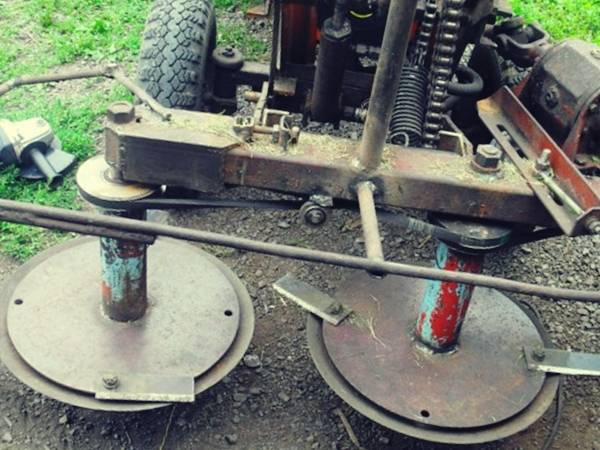

Роторная косилка Заря
