Борона для мотоблока своими руками
Борона применяется в целях повышения урожайности почвы. Ее общий вид не меняется уже много лет, но некоторые частности – в том числе и скорость боронования, конечно, изменились. Чтобы изготовить борону для мотоблока своими руками, к трубе с квадратным сечением привариваются полосы металлы, которые образуют в итоге сетчатую структуру, располагающуюся на двух уровня, и под углом в 30 градусов друг к другу. Это помогает разбить комья земли, проскальзывающие через зубья, находящиеся в первом ряду.
Металлические зубья крепятся на углах каждой из ячеек, образованной металлическими полосами. Прикрепление к мотоблоку осуществляется при помощи дышла и обыкновенного «пальца».
Видео самодельной бороны:
Как сделать адаптер для мотоблока Нева своими руками
Удобный самодельный адаптер выполнить самостоятельно вполне возможно при наличии минимальных навыков обращения с основным инструментом. Схема такого устройства предельно проста и интуитивно понятна.
Устройство конструкции

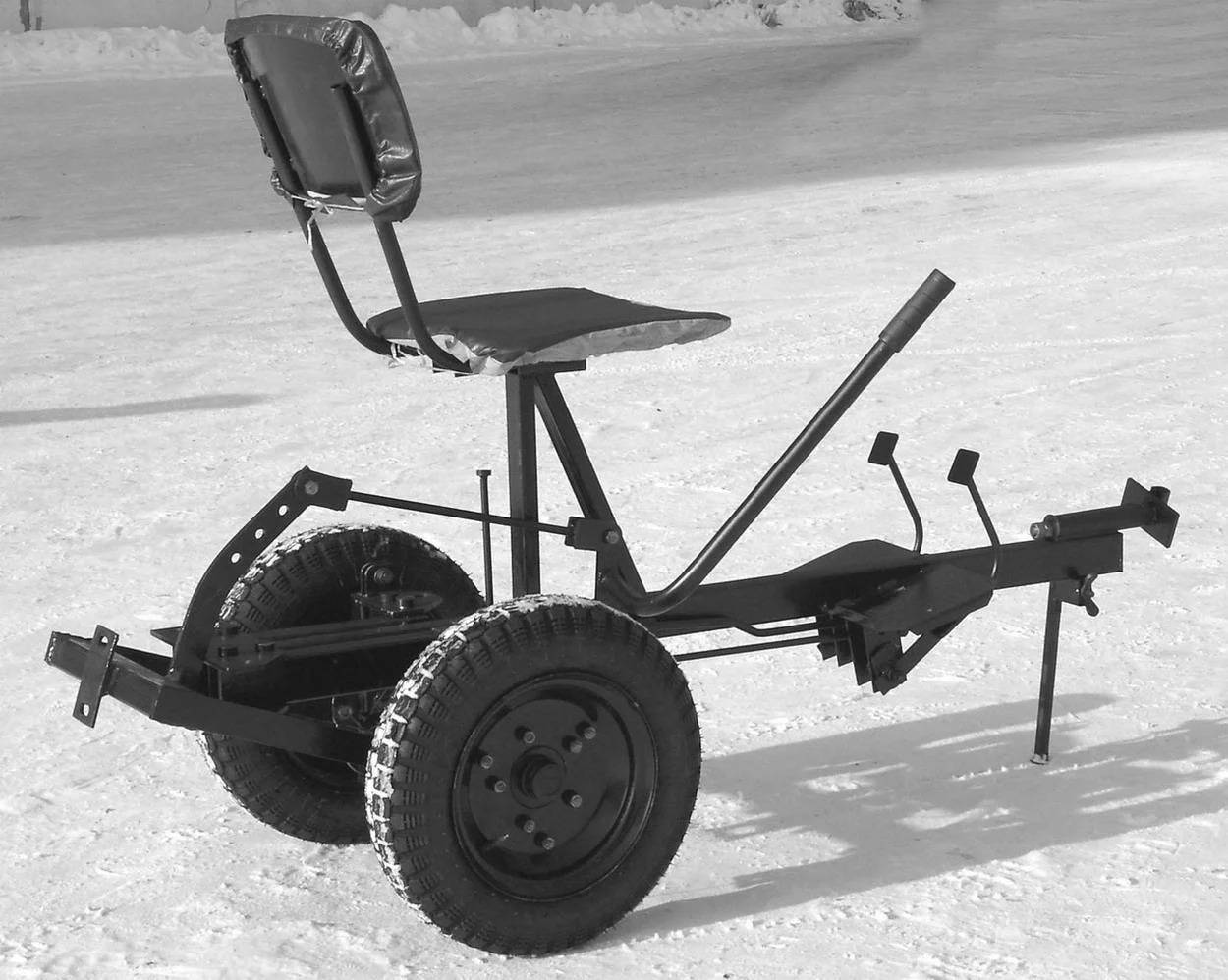

Адаптер для мотоблока представляет собой специальный прицеп, имеющий сиденье. Такой агрегат выполняется на основе двухколесной рамы и позволяет облегчить процесс работы с мотоблоком. Можно выполнить самостоятельно устройство с рулевым управлением, характеризующееся жестким сочленением с мотоблоком и рулевым приводом в виде отдельный узел. Управляемая колёсная пара может располагаться впереди или сзади. В конструкции подвижного сочленения можно изменить угол относительно вертикальной оси, располагаемой от мотоблока до прицепа.
Основные элементы устройства представлены:
- лестничной или хребтовой рамой;
- мостовой, осевой, портальной или поворотной подвеской;
- при наличии заднего расположения адаптера применяется портал навесного оборудования;
- при наличии переднего расположения применяется портал мотоблока или крепление отвала;
- рабочим местом для водителя;
- рулевым управлением при жесткой сцепке.
Размеры, устройство и чертежи
Габариты, размеры и технические характеристики варьируются в зависимости от типа конструкции. Адаптер с рулевым управлением имеет рамную конструкцию, рулевое управление, колесную пару, водительское сиденье, педали на газ и тормоз, а также сцепление. Размеры дорожного просвета — порядка 350 мм, колесной колеи — 600 мм. Средняя скорость — до 15 км/ч. Показатели общего веса — 105 кг.
Этапы изготовления
Поэтапная технология самостоятельного изготовления конструкции следующая:
самостоятельно разрабатывается кинематическая схема. Допускается использовать уже готовые варианты, которые адаптируются под конкретные цели. Обязательным условием является обеспечение максимального равновесия создаваемой конструкции; изготавливается основная рама на основе вилки с втулкой, что позволит прицепу свободно поворачиваться; изготавливается кузов на основе листовой стали. Допускается приобретение подходящего по размерам и форме заводского изделия
Внимание нудно уделить бортам, высота которых должна быть не меньше 30-40 см; выполнение фиксации сидения с расстоянием в 75-85 см от передней части рамы; монтаж. Для присоединения часто используется шестигранная труба
На заключительном этапе самостоятельного изготовления в обязательном порядке выполнятся тестирование выполненной конструкции, что позволит обнаружить и исправить все недоработки и недочёты. Рекомендуется осуществить окрашивание всех металлических деталей с целью защиты от ржавчины.
Культиватор
Технология изготовления этой части оборудования сводится к следующим шагам:
- Для соединения нескольких металлических пластин во всех сверлят отверстия.
- Крепление пластин с сечением в форме прямоугольника, квадрата. Место размещения фрез – сторона пластин в форме квадратов.
- После окончания работы делают специальные отверстия. Размер определяется диаметром рабочих труб. Через отверстия проходит труба из стали. Болтовые соединения или сварка применяются для финального крепления.
- Соединение вала минитрактора и культиваторных частей. Если быть точными – трубки с фрезами подсоединяют к сквозным отверстиям вала. После этого – ещё одно закрепление.
Фото:
При обработке сложных почв важно обратить внимание на прочность конструкции. На глинистых грунтах нагрузка у рабочей части будет максимальной
Создание культиватора для минитрактора своими руками на видео:
Создание культиватора для минитрактора своими руками на видео:
Создание культиватора для минитрактора своими руками на видео:
Типы конструкций
Все варианты делятся на три большие группы, каждая из них имеет свои отличия. Выбирать следует исходя из особенностей выполняемой работы и конструкции мотоблока, к некоторым моделям подходит только один из вариантов. При желании собрать можно разные проекты. Все зависит от желания и умений.
- Задний адаптер. Самое простое решение, которое присоединяется к мотоблоку через сцепку, на нее обычно ставят оснастку. Сзади добавляют еще один модуль, чтобы вешать и цеплять оборудование уже там. Управлять с помощью стандартной рукоятки, при резких поворотах это не очень удобно, придется сильно наклоняться. Собрать эту разновидность проще всего.
- Передний вариант. Рама ставится так, что двигатель располагается сзади, установка навесного оборудования проводится на стандартную сцепку. Это решение намного сложнее в сборке, так как придется продумать и изготовить рулевое управление на передней оси или же сделать гибкое сочленение двух частей. Зато управлять удобнее, стоит обычный руль, при этом придется перенести все элементы управления.
- Полноприводная конструкция. Отличается тем, что крутящий момент передается на две оси сразу, а это повышает проходимость и мощность, можно выполнять тяжелые работы. Вращение второй оси обеспечивает вал отбора мощности, к которому присоединяют небольшой кардан, рама намного массивнее и жестче. Сделать такой вариант сложнее всего.
Самодельные варианты ничем не хуже готовых, если сделать их правильно и подогнать под конструкцию мотоблока. Подбирать стоит с учетом собственных возможностей и умений, разобраться в особенностях каждого типа, решить, какой по силам собрать. Посоветоваться с тем, у кого есть адаптер, учесть все недостатки и постараться устранить их у себя.
Как сделать адаптер к мотоблоку своими руками?
Самодельный адаптер для мотоблока не потребует от Вас особых финансовых и материальных затрат или специфических знаний. Достаточно будет продумать чертежи и размеры, обзавестись кое-какими материалами и соответствующим набором инструментов.
Необходимый минимум приспособлений для самостоятельной сборки адаптера к мотоблоку выглядит следующим образом:
- уголки металлические;
- металлопрофиль квадратный;
- 2 колеса подходящего размера;
- сварка;
- плотные листы металла (для опоры под ноги);
- мелкий ручной инструмент (отвертка, пила, рулетка и т. д.).
Общее представление о том, как должен выглядеть адаптер, мы уже привели в начале статьи. Теперь подробнее об остальных основных элементах его конструкции.
- Рама. Основная составляющая будущего оборудования. Конструкция некоторых адаптеров предусматривает объединение с мотоблоком в одно целое, но такой адаптер требует перестройки и самого мотоблока (понадобится новая подставка для двигателя).
- Подвеска.
- Сцепка. Обеспечивает устойчивость и надежность всей конструкции. Следует учесть вид сцепного устройства зависимо от вида адаптера. Если адаптер будет с рулем – сцепка должна быть жесткой. При подвижном сочленении сцепка должна быть поворотной, на горизонтальном шарнире.
- Сидение. Создается или подбирается готовое изделие исходя из предпочтений конструктора.
- Система управления. Уместна при наличии жесткой сцепки. Также можно сварить самостоятельно или купить.
На чертежах ниже подробно представлено размеры конструкции адаптера, а также его основных связующих узлов.
Изготовление самодельного адаптера-прицепа
Адаптер позволяет превратить мотоблок в мини-трактор и максимально автоматизировать садово-огородные работы.
Его конструкция включает:
- металлическую раму;
- сцепку;
- поперечную штангу;
- раскосы;
- колёсные стойки, ось и колёса;
- органы управления;
- сиденье оператора;
- тележку или прицеп.
Простая рама для адаптера изготавливается из металлической трубы круглого или прямоугольного сечения длиной 1,5-1,7 м. С одного конца к ней приваривается дышло (сцепку) – элемент, с помощью которого конструкция будет крепиться к фаркопу мотоблока, а с другой – поперечная штанга, ширина которой выбирается в соответствии с шириной колёсной базы последнего. К штанге привариваются стойки колёс и раскосы, функция которых заключается в обеспечении жёсткости конструкции и амортизации при передвижении по участку. Что касается колёс, их можно снять с обычной садовой тележки либо автомобильного прицепа.
Как правило, соединение адаптера мотоблока и навесного оборудования выполняется посредством одинарной сцепки. Управление же функциональными агрегатами осуществляется посредством рычага с 2 или 3 коленами – переключая их вы сможете регулировать положение установленного навесного агрегата. Кроме того, можно использовать дополнительный рычаг для контроля прилагаемого усилия. В завершение по центру поперечной штанги нужно приварить металлическую «ногу», на которой будет размещено сиденье оператора.
Чем длиннее дышло адаптера, тем мощнее должен быть мотоблок. При этом мощность двигателя последнего влияет и на выбор колёс, а также сечения трубы, из которой будет изготавливаться рама.
Как отрегулировать плуг на мотоблоке?
От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:
- настроить глубину вспашки;
- отрегулировать наклон полевой доски:
- настроить угол отвала.
Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.
Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт. Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:
- Поставить мотоблок с плугом на несколько подставок;
- Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
- Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.
Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.
Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:
- Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
- Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
- Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.
Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.
Какое навесное оборудование для мотоблока можно сделать своими руками?
Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.
Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.
Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.
Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.
Один из примеров устройства регулируемого дискового окучника
Кроме тарельчатых дисков потребуются:
- две стойки из стальной полосы;
- два подшипника качения;
- болты для крепления стоек к раме и регулировки поворотных секторов;
- поперечина из профильной трубы;
- Т-образный поводок.
Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.
Самостоятельное изготовление тормозов
Изготовить самодельные тормоза на прицеп мотоблока будет очень просто, если мастер заблаговременно убедится в наличии всех необходимых материалов, а также инструментов. Необходимо учитывать, что для эффективного торможения настоятельно рекомендуется устанавливать тормоза на каждое колесо. Это позволит быстро остановиться даже при движении на большой скорости, а также избежать разворота прицепа.
Необходимые инструменты и материалы
Планируя изготовить самодельные тормоза для тележки мотоблока, необходимо подготовить материалы и инструменты. В качестве основы для будущих тормозов лучше всего использовать следующие детали мотоцикла:
- тормозной барабан;
- колодки;
- колесные спицы.
В процессе сборки мастеру потребуется использовать стандартный набор инструментов, а также сварочный аппарат, что позволит сделать все соединения конструкции прочными и надежными.
Для корректной работы тормозов потребуется выполнить проточку дисков. Подобные манипуляции лучше всего доверить профессионалам, поскольку у них есть необходимая квалификация и оборудование для таких работ.
Для успешного выполнения работ настоятельно рекомендуется использовать чертежи тормозной системы выбранной модели, которая используется в качестве основы для самодельной конструкции. Поскольку система включает в себя множество деталей, следует быть предельно внимательным и устанавливать узел в полном соответствии со схемой, иначе велика вероятность их некорректной работы или быстрой поломки.
Тормоза необходимо устанавливать на каждое колесо
Порядок сборки тормозов
После того, как все детали были соответствующим образом подготовлены, целесообразно приступать непосредственно к сборке самодельных тормозов. Для этого потребуется демонтировать тяги и тросы с дисков, проточить их и придерживаться следующего алгоритма действий:
- Надеть проточенные барабаны на ступицы, закрепить их.
- Образовавшийся зазор между дисками необходимо закрыть, используя проволоку из прочного металла.
- Установить диск на ось, закрепив его при помощи втулки. Следует убедиться в надежном креплении диска и отсутствии вероятности его смещения при работе устройства.
- Приварить к оси уголок или кусок трубы для более качественной фиксации диска.
- Прикрепить к барабанам тросы, после чего протянуть их к системе управления.
Обязательно почитайте: Купить японский мотоблок
Управление тормозами осуществляется посредством специального механизма, который можно взять из автомобильного ручного тормоза. Можно изготовить его самостоятельно из подручных материалов.
Необходимо отметить, что по мере эксплуатации некоторые элементы конструкции подобных тормозов могут существенно изнашиваться и потребовать замены. К примеру, это могут быть тросики, в связи с чем рекомендуется использовать при сборке элементы с минимальной степенью износа.
Разобравшись, как сделать тормоза на тележку для мотоблока своими руками, можно доработать конструкцию для большего удобства в использовании. Самым очевидным улучшением является установка пружины, которая возвращает рычаг в обратное состояние, что позволит переключать тормоза без существенных усилий. Подобный элемент может размещаться не только на тормозном механизме, но и на тросике, а также других узлах конструкции, что позволяет каждому подобрать оптимальный вариант.
Если для сборки используются автомобильные тормоза, следует учитывать наличие в их конструкции элемента, выключающего контрольную лампу
Несмотря на то, что в машине он имеет важное значение, для прицепа он абсолютно бесполезен, поэтому рекомендуется демонтировать его для упрощения конструкции
Устройство
Независимо от типа, конструкции всегда состоят из одинаковых частей. Разница заключается в их компоновке и размерах. Нужно хорошо разобраться в каждом элементе, чтобы при создании чертежа или сборке разбираться в деталях, сделать все надежно и правильно. Любые ошибки приводят или к снижению надежности, или к необходимости переделать узел.
- Рама, несет на себе всю нагрузку, на нее ставят остальные части, поэтому тут важна прочность. Может быть жесткой, либо с подвижным сочленением посередине. Второй вариант сложнее, зато разворачиваться можно на меньшем пространстве, управляемость улучшается. Отдельный вид – полная рама, где на каркасе стоит двигатель и узел управления, в этом случае придется сделать крепления для мотора и трансмиссии.
- Колесный узел. Подвески нет, поэтому он состоит из подшипников, которые ставятся на общей оси или отдельных рычагах, закрепленных на раме. Часто конструкцию делают регулируемой, тогда можно быстро изменить ширину колеи под разные виды работ. Колеса берут от любой техники, главное – подобрать подходящий размер.
- Рулевой механизм. Для вариантов с передним расположением, может быть разным, но проще всего купить готовую рейку и закрепить по месту. Второе решение – шестеренчатый привод в гибком сочленении, когда два модуля сгибаются относительно друг друга на поворотах.
- Сиденье. Использовать любой вариант, который есть под рукой, а если его нет, купить на авторазборке за небольшие деньги. Подбирать под себя, крепить на салазках, чтобы была возможность регулировать положение для людей разного роста.
- Постамент для ног. Тут же располагается и педальный узел при его наличии, также на эту часть крепят ручной тормоз, который используют в задних адаптерах. Сделать из прочного листа стали с перфорацией, ноги не будут скользить по поверхности.
- Сцепка соединяет две части конструкции. Проще всего купить готовое изделие, его отдельно продают там же, где и технику. Желательно, чтобы сцепное устройство было подвижным в вертикальной плоскости, тогда при езде по неровной земле колеса прочно цепляются за грунт и не поднимаются на кочках.
Кроме основных частей в конструкции могут быть и дополнительные, все зависит от чертежа. Часто ее дополняют ящиком для инструментов, его удобнее всего крепить сзади за сиденьем или под ним, если там есть место. Тормозная и рулевая системы разрабатываются отдельно.
Рама
Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.
Колеса
Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.
Основные разновидности
С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.
Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.
Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.
Простая конструкция
Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:
из металлической трубы длиной более полутора метра изготавливают раму;
на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;
высота стоек делается равной 30 сантиметров;
методом сварки крепятся раскосы;
размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;
для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;
боковые металлические трубы крепятся при помощи болтов;
к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;
создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;
при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;
методом сварки делается металлическая опора для сидения;
на опору устанавливается мягкое или деревянное сидение.
То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.
Многофункциональное устройство
Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:
листы стали;
уголки и трубы из стали;
сидение;
2 колеса;
аппарат для сварки;
другие инструменты, которые обязательно есть у каждого хозяина.
Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.
Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:
Составить схему
Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.
Изготовить основные детали
К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.
Осуществить монтаж сидения
Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.
Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.
Как изготовить сцепляющий узел?
Данная деталь должна быть изготовлена из прочного материала, так как является связующим звеном между инструментом для работы и тяговой силой мотоблока. Этот узел должен иметь прочные элементы фиксации с обеих сторон.
Для его изготовления понадобятся следующие инструменты и материалы:
- Металл или швеллера. Они понадобятся для создания основного корпуса узла.
- Элементы крепления в виде болтов, гаек и стальных стержней.
- Для того чтобы положение узла можно было менять, нужно продумать, какой элемент регулировки необходим. Это должен быть прочный и металлический рычаг.
- Для сборки этой детали мотоблока понадобится сварочный аппарат, набор ключей, сверла и дрель по металлу.
Такие самодельные приспособления должны соответствовать габаритам и грузоподъемности машины. Узел должен иметь достаточно прочные детали крепления и по своим размерам подходить к основному оборудованию.
Купить или сделать самому?
Конечно, изготовить нужно универсальную сцепку, так как к ней можно будет присоединить, как самодельные устройства, так и приобретенные.
Универсальный узел собирается в следующей последовательности:
- Для начала необходимо взять 2 одинаковые по своим размерам металлические дуги П-образной формы, для их изготовления прекрасно подходят швеллера. В каждой металлической пластине нужно просверлить отверстия: в одной — 6 шт., а в другой — 8 шт.
- Корпус является более сложной деталью и собирается при помощи сварочного аппарата. У него четко должны быть отмерены и просверлены отверстия для соединительных элементов, а на одной из скоб необходимо продумать, как выполнить подвижное соединение.
- Самым сложным в этой работе считается изготовление рычага, вернее, самого механизма регулировки положения мотоблока. Основные его детали — это винт, кронштейн и рукоятка.
Для выполнения данной работы рекомендуется воспользоваться специальным станком, на котором можно будет выточить все необходимые детали. Когда сцепка будет собрана и готова к эксплуатации, стоит проверить прочность ее присоединения и крепления рабочего приспособления для мотоблока.
Особенности конструкции приставки
Перед изготовлением любого устройства, нужно получить максимум знаний и информации о нем, чтобы в итоге получить максимально качественное изделие, для этого рекомендуем почитать интересную статью про адаптеры для мотоблока. В ней находится исчерпывающий объем информации по данной теме, а здесь обсудим только важные моменты.
С виду похож на трактор, но присмотритесь, сзади мотоблок с рогами
Из особенностей конструкции стоит отметить способ крепления, всего их 2:
- передний – адаптер крепится спереди мотоблока,
- задний – адаптер крепится сзади.
Еще есть разделение по способу управления: рога или руль, а также по исполнению рамы: с подвижным сочленением, жесткое крепление.
Рога – это опять же просто, а руль – сложно, но практично.
Поэтому, если планируется регулярно использовать самодельный адаптер с мотоблоком, то лучше выбрать вариант с передним способом крепления, с рулевым управлением.
Раму с подвижным сочленением сделать своими руками тоже не просто, также требуется больше опыта, времени и материалов. Себестоимость будет дороже. Мотокультиватор получит меньший радиус поворота, лучше управление. Но, маневренность мотоблоку с адаптером нужна в основном в условиях ограниченного пространства, поэтому, если выбираете такую раму в основу своей самоделки, то учитывайте условия эксплуатации.
Все остальные элементы конструкции: сидение, тормоза, подставка под ноги, колеса, выполняются одинаково и каких-либо существенных нюансов в этом нет. Единственное, забыли упомянуть про кузов. На заводских модулях, например АК-1, устанавливается кузов, позволяющий дополнительно перевозить 100-200 кг груза.
Схема и чертежи модулей
При изготовлении своими руками адаптера к мотоблоку пригодятся разного рода схемы и чертежи, они позволят быстрее понять принцип и основы устройства приставки. Также на их основе можно сделать собственный чертеж для будущей самоделки.
Чертеж заднего адаптераЕще одна интересная схемаСхема крепления сидения для модуля
