Как сделать фуганок своими руками

Готовые решения

А теперь давайте ознакомимся с альтернативой — готовыми станками заводского изготовления. Приведем характеристики пары моделей начального ценового диапазона.

КРАТОН WMT-318

Параметр	Значение
Мощность	1500 Вт
Срез	5 — 153 миллиметра
Площадка	580 х 560 мм
Количество ножей	2
Масса	31 кг
Стоимость	16700 р.

Недорогой и компактный рейсмус.

Сравнительно небольшая мощность мотора компенсируется высокими (8000 об/мин) оборотами ножей. Заметьте, их два, что означает двустороннюю обработку детали в один проход. Для регулировки выходного размера детали служит градуированный маховик, позволяющий обойтись без штангенциркуля или линейки.

Примечательна и масса станка: 31 килограмм переносится физически здоровым человеком без особых усилий. Самодельное изделие из уголка — полсотки с пятикиловаттным мотором будет весить как минимум втрое больше.

КРАТОН WMРТ-02

Перед нами универсальный станок по дереву с рейсмусом: он может работать и в качестве обычного электрофуганка. Обратимся к характеристикам.

Параметр	Значение
Мощность	1800 Вт
Обороты ножа	8000 об/мин
Срез	6 — 210 мм
Количество ножей	2
Масса	28 кг
Стоимость	23400 руб.

И снова мы получаем за вполне сопоставимую с затратами на самодельную конструкцию цену очень пристойно выполненное и функциональное изделие, обладающее компактными размерами, небольшим весом и куда более выигрышное в плане эстетики.

Фуговально — рейсмусовый станок от компании Кратон.

Рекомендации по использованию

Роторный станок, как и любой механизм, нуждается в правильной эксплуатации. Если не соблюдать определенные правила, то устройство может быстро выйти из строя. А в худшем случае вы сами получите травму. Поэтому при использовании следует соблюдать рекомендации от специалистов:

чтобы станок работал надежно необходимо периодически проводить профилактические работы. В такой комплекс включают следующие мероприятия – проверка надежности расположении ножей на валу, шприцевание подшипников, проверка электродвигателя, осмотр ременной передачи на предмет достаточности ее натяжение, проверка всех контактов и так далее; вращающиеся детали всегда опасны. А если они еще оснащены острыми лезвиями, то риск получения трав очень велик. Чтобы повысить безопасность эксплуатации вал с ножами лучше закрывать кожухом. Он будет раскрываться при происхождении деревянной заготовки, и снова закрываться при простое; при работе на станке соблюдайте все меры безопасности. Особенно это касается качества освещения рабочего места. Над станком повесьте мощную лампу, да и само помещение вашей мастерской должно быть светлым

Также обратите внимание на качество пола. Если он слишком скользкий, то лучше установить деревянный помост или резиновый коврик; не стоит прибегать к чрезмерным усилиям во время строгания или резки материала. Лишняя сила не ускорит работу, а только испортить заготовку или приведет к поломкам самого станка; не стесняйтесь приглашать помощника при обработке длинных заготовок

Так работа будет выполнена быстрее, качественней и безопасней для вашего здоровья

Лишняя сила не ускорит работу, а только испортить заготовку или приведет к поломкам самого станка; не стесняйтесь приглашать помощника при обработке длинных заготовок. Так работа будет выполнена быстрее, качественней и безопасней для вашего здоровья.

Конечно, стоит следить за чистотой рабочего стола. После окончания работы, при выключенном и обесточенном станке, проведите очистку устройства от стружки. То же самое нужно периодически нужно делать для выполнения больших объемов. Выключите станок и удалите все накопившиеся стружки из всех механизмов и поверхностей. Чистота облегчит вашу работу и поможет сохранить работоспособность установки на более длительный срок.

В видео будет подробно рассмотрен один из вариантов самодельного фуговального станка.

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

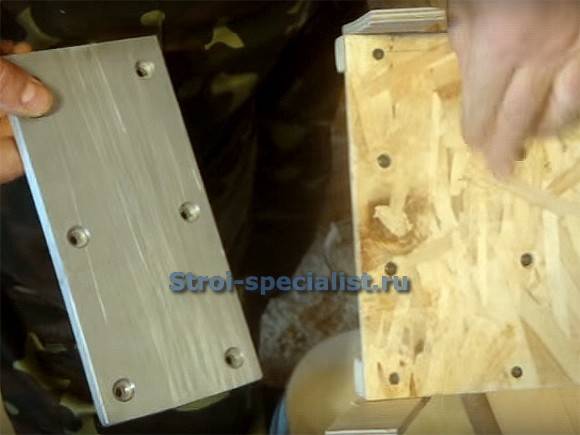

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Reismusovyi-stanok-7

Reismusovyi-stanok-13

Reismusovyi-stanok-4

Reismusovyi-stanok-14

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:

Определение размеров площадки

В строительстве вольера для собаки ключевым моментом является выбор размера. Кроме того, необходимо создать чертеж. На него вы будете ориентироваться при ведении строительных работ и выборе материалов.

Размеры сооружения необходимо выбирать, ориентируясь на общепринятые нормы, разработанные собаководами, и учитывая породу питомца. Для некоторых из них необходимо применять индивидуальный подход.

Общепринятые нормативы. Размеры будущего объекта во многом будут зависит от следующих факторов:

• габариты пса;
• порода собаки;
• количество животных, которые будут одновременно находиться на одной территории.

Если вы содержите питомца миниатюрной породы, то размеры конструкции должны быть меньше, чем при постройке объекта для представителя крупной породы. Для маленького домашнего любимца можно использовать клетку подходящих размеров. Её можно использовать не только на даче, но и в квартире.

Существуют определенные нормы, которые следует соблюдать при возведении вольера на загородном участке:

• Для собак, ростом выше 65 см в холке площадь вольера должна быть не меньше 10 кв. м.
• От 50 до 65 см в холке — минимальная площадь сооружения 8 кв. м.
• Меньше 50 см — от 6 кв. м.

Если в вольере будут содержаться сразу несколько собак, или же постройку вы возводите для мамы со щенками, то сооружение должно быть довольно просторным.

Для собаки средних размеров сооружаемый домик обязательно должен включать три зоны:

1. Зимник. В качестве него может использоваться будка или другое устроенное на огороженной территории помещение.
2. Открытая часть выгула.
3. Часть выгула под навесом.

В процессе строительства собачьего жилища необходимо одну половину выгула сооружать на помосте, а другую устраивать непосредственно на открытом грунте. При таком варианте распределения территории ваша собака может совершать прогулки вне зависимости от погодных условий, принимать солнечные ванны или прятаться от жары, устраиваясь под крышей.

Расчёт площади в зависимости от породы

Подбирая размеры вольера, необходимо принимать во внимание особенности породы. Большие сооружения подойдут для животных крупных размеров

А вот миниатюрным породам проживание в таком домике принесёт серьезный дискомфорт.

Для карликовых собак уличные вольеры ни в коем случае не следует рассматривать в качестве места для круглогодичного нахождения. На улице питомцы таких пород не зимуют, так как суровых условий российского климата они не перенесут.

Если вы содержите алабая или овчарку, то сооружать вольер для них следует в соответствии с действующими нормами для больших псов. Также нелишним будет подумать о высоте ограждения.

Отдельно стоит остановиться на сооружении жилища для породы хаски. Эта собака отличается неудержимой активностью. Нежелательным является держать хаски в доме. Таким питомцам необходим простор, а также достаточно места для выгула. В среднем представители этой породы имеют рост до 60 см в холке.

Однако для их комфортного проживания на загородном участке лучше всего обустроить территорию с площадью 10−15 кв. м. Ограждение в форме прямоугольника с соотношением сторон 2:3 является оптимальным вариантом забора для хаски.

Изготовление

Для работы нужно использовать следующие материалы и инструменты:

1. Электрорубанок или двигатель в зависимости от выбранного варианта конструкции.
2. Фанера толщиной 10-15 мм для столов и 15-20 мм для изготовления боковой стенки станины, которая будет служить основой конструкции. Для изготовления можно использовать ДСП, но такой фуговальный станок будет менее удобным.
3. Дрель со свёрлами подходящей толщины.
4. Электролобзик.
5. Циркулярная пила.
6. Электрический шуруповёрт.
7. Деревянная доска или брус для изготовления бокового упора.

Сделать фуганок из электрорубанка проще, чем использовать отдельный двигатель, но последний будет менее мощным. Перед началом работы нужно выбрать подходящую конструкцию и сделать чертеж.

Изготавливаем станину

Она является основой всей конструкции. К ней крепятся все остальные детали. При самостоятельном изготовлении для этой цели удобно использовать лист фанеры подходящего размера.

Станина должна обеспечивать высокую устойчивость конструкции. Все детали должны быть надёжно прикреплены к ней. Способ прикрепления зависит от используемого материала. Для металлических деталей можно использовать сварку или винтовые крепления, для деревянных саморезы и клей. При выборе варианта станины нужно учитывать, планируется ли делать конструкцию разборной. В этом случае удобнее применить винтовые соединения.

Установка вала с ножами

Вал для фуганка своими руками сделать не получится. Этот узел лучше заказать у специалистов или приобрести в магазине. Пила состоит из трёх лезвий, которые при вращении снимают слой дерева с обрабатываемой детали.

Барабан устанавливают на станину с помощью подшипников. На краю вала должен быть предусмотрен ролик, на котором будет закреплён ремень, соединённый с валом двигателя.

Стол

В конструкции предусмотрены два стола для фуговального станка — приёмный и подающий. Они расположены по обе стороны от вала с ножами. Поверхность должна быть гладкой, потому что обрабатываемую деталь необходимо при обработке прижимать к поверхности.

Для того, чтобы обработка была качественной, высота поверхности столешницы должна соответствовать лезвиям. Чем она ниже, тем больший слой дерева будет снят при обработке. Для регулировки высоты стола устанавливают специальный механизм.

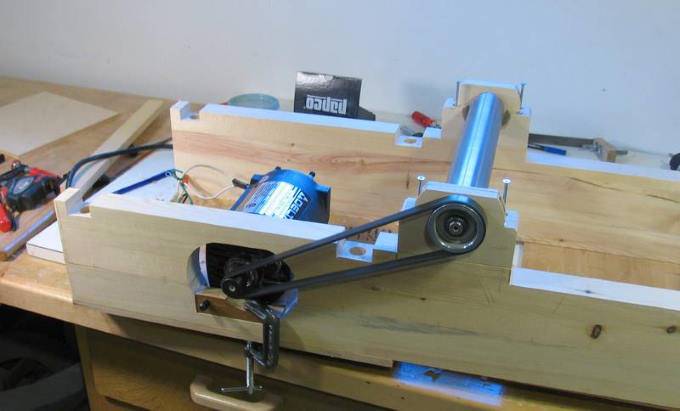

Установка двигателя с приводом

Чтобы сделать электрический фуганок, нужно правильно подобрать электрический мотор. Достаточно, чтобы его мощность превышала 1000 Вт. Удобно использовать модели, которые питаются от 220 В.

Шкивы двигателя и барабана с ножами должны находиться в одной плоскости. Для того, чтобы этого достичь, необходимо использовать специальные инструменты (уровень и другие измерительные инструменты). В этом случае ремень будет передавать вращение наиболее эффективным образом.

Ремень должен быть плотно натянут. В противном случае он не сможет обеспечить нужную скорость вращения. Предусматривая место для двигателя, необходимо, чтобы была предусмотрена возможность регулировать его положение. В этом случае будет удобно подобрать его так, чтобы обеспечить нужную степень натяжения шкива.

Жесткий упор

Перпендикулярно поверхности стола необходимо установить деревянную деталь, которая будет служить направляющей. Она нужна для того, чтобы обеспечить прямолинейное движение заготовки. Для этого можно использовать деревянную деталь подходящей формы. При этом необходимо зачистить её поверхность так, чтобы на ней не было заусениц или неровностей.

Оборудование на базе строгальных валов

Чаще всего самодельные мастера используют ножевой вал. Его изготавливают из стали 40Х или ХВС. Прочность металла довольно высокая, твердость на уровне HRC 42…48, что позволяет выполнять обработку с помощью металлорежущего инструмента.

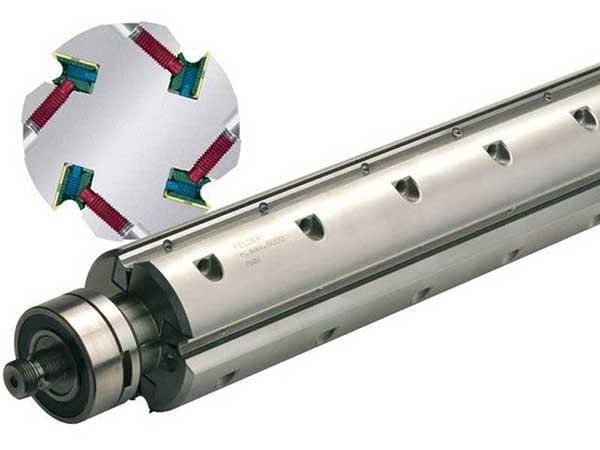

Общий вид ножевого вала:

Чертеж:

Устройство ножевого вала: 1 – цилиндрический вал; 2 – подшипники опорные; 3 – нож; 4 – прижимная (клиновая) планка; 5 – прижимные (фиксирующие) болты; 6 – пружина.

На цилиндрическом валу 1 проточены специальные пазы, в них установлены клиновая планка 4 и нож 3 (используется инструментальная быстрорежущая сталь). Установленные во внутреннем пазу пружины 6 позволяют выдвинуть нож 3. Фиксация в заданном положении относительно центра вала выполняется фиксирующими болтами 5.

На станине вал 1 установлен на подшипниках 2 (обычно используются литые корпуса). Выбирают исполнение подшипникового узла, защищенное от попадания влаги и опилок. Тогда гарантируется длительная эксплуатация вала.

Варианты установки ножей на валу: 1 – регулировочный винт; 2 – нож; 3 – упорная гайка; 4 – фиксирующий болт; 5 – клиновая (фиксирующая) планка.

Иногда применяются иные виды исполнения ножевого вала. У каждого производителя свои конструкции и предпочтения при изготовлении.

Внимание! Для закрепления ножа в определенном положении нужно выворачивать болт. Он действует в распор паза

Подобное решение обусловлено тем, что при вибрации болтовые соединения стремятся отвернуться. Решение продиктованы безопасностью исполнения изделия.

Процесс строгания доски: 1 – направляющая планка; 2 – обрабатываемая доска; 3 – подающая поверхность; 4 – приемная поверхность; 5 – ножевой вал.

Процесс фугования происходит в определенной последовательности.

1. Заготовка укладывается на подающую поверхность стола.
2. Ее прижимают к направляющей планке.
3. Ножевой вал снимает часть слоя древесины (обычно 0,3…0,7 мм).
4. Обработанная деталь перемещается на приемную поверхность стола.

Между подающей и приемной поверхностями расстояние соответствует толщине срезанного слоя.

Клиноременная передача в фуговальном станке: 1 – ножевой вал; 2 – электродвигатель; 3 – корпус станка; 4 – натяжная пружина; 5 – отверстие для трубопровода от стружкоудалителя (пылесоса).

Привод вращения от электродвигателя к ножевому валу выполняют с помощью клиноременной передачи. Линейная скорость ремня V ременного редуктора определяется по формуле:

V = (π·D·n)/60, м/с, где D – диаметр ведущего шкива, м; n – частота вращения вала двигателя, об/мин; π = 3,14.

Тип ремня (профиль) выбирается в зависимости от скорости и передаваемой мощности. Для этого используется таблицы.

Определение профиля ремня в зависимости от величины передаваемой мощности и линейной скорости клинового ремня:

Мощность привода, кВт	Скорость движения ремня, м/с
менее 5	5…10	более 10
0,5…1,0	О, А	O	О
1,0…2,5	O, A, Б	O, А	О, A
2,5…5,0	А, Б	О, A, Б	О, А
5,0…10,0	Б, В	A, Б	F, Б
10,0…20,0 и более	B	Б, В	Б, В

В домашних условиях используют двигатели до 5 кВт. Желательно применять моторы, работающие с частотой 2880 об/мин. Тогда Качество обработанной поверхности будет выше. При подборе шкивов стараются создавать повышающий редуктор. Но с помощью шкивов можно обеспечить увеличение частоты вращения ножевого вала в 1,5…2,5 раза по сравнению с оборотами электродвигателя.

Формирование шероховатости при строгании доски:

Если перемещать заготовку с высокой подачей при низкой частоте вращения ножевого вала, то на обработанной поверхности можно наблюдать волнообразную шероховатость.

Перед изготовителем стоят следующие задачи:

• Необходим жесткий каркас станка, изготовленного из уголка или профильной трубы.
• Нужна неподвижная опора для подающей поверхности.
• Для приемной поверхности требуется монтировать регулируемую опору. При настройке ее перемещают относительно подающей поверхности.
• Для изготовления используется листовая сталь толщиной более 6 мм.
• Вал устанавливается на подшипниках, размещенных в специальных корпусах. Фиксируется на каркасе.
• Электродвигатель подвешивается на нижней опоре, дополнительно оснащается натяжной пружиной.

Подбор комплектующих для фуганка

Ограждения ножевого вала фуговального станка.

Для того чтобы собрать фуганок из электрорубанка, совсем не обязательно разбирать новый инструмент. Вполне подойдет рубанок, который раньше использовался по прямому назначению. Недостаток некоторых современных моделей таких приспособлений состоит в том, что их пластиковый корпус со временем расшатывается, на нем появляются трещины и сколы. Работать таким рубанком становится небезопасно, но он полностью соответствует запросам на создание фуговального станка. Все что нужно сделать – перевернуть рубанок и в таком виде закрепить его в предварительно подготовленном верстаке.

Выбор модели электрорубанка – один из важных моментов при сборке станка. Большинство моделей имеют ширину строгания 82 мм, что вполне удовлетворяет запросы для домашнего использования. Более дорогие и мощные рубанки оборудованы валом на 100 или 110 мм. В последнем случае такие параметры позволяют прогонять через инструмент доски и брусья шириной в 10 см, не оставляя при этом необработанных участков.

Стоит обратить внимание на дополнительные функции электрорубанка: некоторые модели уже с завода оборудованы специальными приспособлениями, которые позволяют превратить инструмент в полноценный фуговальный станок. Такой рубанок можно фиксировать подошвой вверх, безопасность работы при этом обеспечивается подпружиненным защитным кожухом. Если возникла потребность обработки материалов, ширина которых превышает 110 мм, то электрорубанком делать это будет весьма неудобно, так как доску придется прогонять несколько раз, что увеличивает затраты времени и снижает точность работы

В таком случае стоит рассмотреть возможность сборки мощного фуганка, основными составляющими частями которого будут выступать отдельный вал и мощный электрический мотор. Хотя стоимость вала зачастую составляет больше половины от цены всех материалов, но имея в арсенале такой инструмент, вы уже не будете ограничены в своих возможностях, касающихся деревообработки

Если возникла потребность обработки материалов, ширина которых превышает 110 мм, то электрорубанком делать это будет весьма неудобно, так как доску придется прогонять несколько раз, что увеличивает затраты времени и снижает точность работы. В таком случае стоит рассмотреть возможность сборки мощного фуганка, основными составляющими частями которого будут выступать отдельный вал и мощный электрический мотор. Хотя стоимость вала зачастую составляет больше половины от цены всех материалов, но имея в арсенале такой инструмент, вы уже не будете ограничены в своих возможностях, касающихся деревообработки.

Схема конвеерного механизма фуговального станка.

Ширина строгания полноценного фуганка, оборудованного валом, находится в диапазоне от 25 до 85 см и больше, но при этом нужно учитывать тот факт, что увеличение данного параметра влечет за собой рост энергопотребления двигателя.

Оптимальная мощность двигателя зависит от нескольких параметров:

• ширина вала;
• количество ножей;
• ширина обрабатываемых пиломатериалов.

Зависимость прямая: чем большее значение имеют перечисленные параметры, тем выше должна быть мощность двигателя. Для домашних станков хорошо зарекомендовали себя двигатели на 1.5-2 кВт. Скорость вращения вала таких станков составляет 4-4.5 тыс. оборотов в минуту, ширина обрабатываемого материала – 25-40 см.
