Как сделать циркулярный станок из ручной циркулярки

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

Маятниковая

Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.

С протяжкой

Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.

Материалы для изготовления циркулярного станка

Компоненты циркулярной пилы

После составления оптимального чертежа для изготовления стационарного оборудования своими руками необходимо подобрать расходные материалы. Для этого можно закупить металлопрокат либо использовать имеющиеся компоненты.

Основной проблемой является выбор силового агрегата. Некоторые рекомендуют устанавливать заводскую модель ручной дисковой пилы. Однако зачастую они не обладают должной мощностью для обработки больших объемов древесины. К тому же ограничение по диаметру диска уменьшит функциональные возможности оборудования. Поэтому лучше всего выбрать чертежи, в которых присутствует два отдельных блока — электродвигатель и вал для крепления диска.

Соединение несущих элементов рабочего стола выполняется с помощью сварки своими руками. Механические узлы не обеспечат должный показатель надежности, так как из-за постоянной вибрации сформируется люфт.

Рекомендации по выбору стационарного станка-пилы своими руками:

стол. Для ножек можно использовать стальные уголки 30*30 или 40*40 мм;
столешница. Она изготавливается из плотного ДСП, хотя специалисты считают оптимальным вариантом применение стального листа. В этом случае в верхней части стола делается решетчатая конструкция;
электродвигатель. Можно применять любую бытовую модели асинхронной силовой установки 220 В, мощность которой не превышает 1,5 кВт, а максимальное количество оборотов составляет 2400 об/мин.;
система шкивов для передачи крутящего момента на валу с диском. Шкивы лучше всего взять заводские. Обязательно должна быть предусмотрена система натяжки.

Для фиксации заготовки по длине необходимо предусмотреть опорную планку. Она должна смещаться относительно плоскости диска, регулируя тем самым своими руками ширину обрабатываемой доски.

Изготовление металлической станины: инструкция

Станок из циркулярной пилы, изготовленный из металла, гораздо жестче и прочнее деревянного, имеет больший срок службы. Чтобы сделать такую станину, понадобится следующий материал и инструмент:

лист металла (желательно стальной) размером примерно 1000х500 мм и толщиной от 3 до 5 мм;
металлический уголок примерно 45х45 мм;
болты и гайки М8;
сварочный аппарат;
электродрель;
болгарка;
струбцины.

В первую очередь готовится стол для станка из циркулярной пилы. Для этого по периметру металлического листа приваривается металлический профиль. Чтобы он плотно прилегал к листу, его нужно прижимать к поверхности струбцинами. Затем на обратной стороне листа намечаются места крепления корпуса и паза для диска пилы. Электродрелью просверливаются отверстия диаметром 8 мм для крепления корпуса.

Схема сборки самодельной пилорамы.

С лицевой стороны стола отверстия зенкуются для установки крепежа в потай.

При помощи болгарки и дрели в столе прорезается паз для диска. Чтобы паз вырезать аккуратно, нужно по краям намеченного паза просверлить отверстия диаметром примерно 10 мм и между этими отверстиями болгаркой вырезать паз. На подготовленное место устанавливается и крепится корпус инструмента.

Из уголка нарезаются четыре куска длиной примерно от 800 до 900 мм для ножек стола. Затем ножки привариваются к уголкам стола. Для придания большей жесткости между ножек приваривается уголок на расстоянии примерно 100 мм от поверхности пола.

Чтобы распил материала был качественным, необходимо параллельно диску устанавливать направляющую планку. Лучше всего ее изготовить из уголка. Для этого отрезается ровный уголок по длине стола, затем к нему привариваются две направляющие, которые должны фиксировать перемещение планки параллельно режущему диску. Крепить планку к столу можно струбцинами или при помощи приваренной пластины с болтами.

После окончания сварочных работ зачищаются сварочные швы, поверхности обезжириваются и покрываются антикоррозионной краской. Станок из циркулярной пилы готов к эксплуатации.

Достоинства самодельного инструмента

В хозяйстве очень часто появляется необходимость распилить доску, ДСП, ДВП, фанеру и другие подобные материалы. Удобнее всего выполнять такие манипуляции, используя для этого стационарный станок, который в народе получил название циркулярка. На таком станке можно даже пилить дрова, поэтому о рациональности его изготовления долго думать не приходится.

Углошлифовальная машинка или болгарка получила широкую популярность, так как это универсальный инструмент для резки металла, камня, бетона, пластика и даже дерева

Однако с обработкой дерева нужны не только особые навыки, но еще и осторожность. Ведь именно при обработке древесины возникает такой эффект, как обратный удар

Именно поэтому специалисты рекомендуют использовать инструмент только в качестве циркулярки, что позволяет исключить вероятность возникновения обратного удара, а также повысить эффективность применения электроинструмента.

Изготовление стационарного станка из болгарки для распиливания древесины имеет ряд преимуществ:

Экономия на покупке стационарного станка, который состоит из станины и мощного электродвигателя. Стоимость такого станка составляет не менее 10 тысяч рублей, в то время как из болгарки можно сделать циркулярку без дополнительных вложений
Простота изготовления — для создания станка понадобится только электроинструмент и основание, изготовить которое можно из деревянного верстака или досок
Высокая эффективность — УШМ развивает частоту вращения свыше 9000 оборотов в минуту, что положительно влияет на скорость и качество пиления материала
Возможность в любой момент воспользоваться УШМ, сняв ее со станка

Если попали на сайт, значит, наверняка задаетесь вопросом и целью изготовления самодельной циркулярки из болгарки. В рациональности такой задумки сомневаться не приходится, а как сделать стационарный станок для пиления древесины, выясним далее.

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Какие есть варианты изготовления?

Чтобы сделать циркулярку своими руками, можно использовать несколько способов. Самые популярные из них:

Установка купленной ручной циркулярной пилы на станок, который делают из бруса.
Использование в роли привода незаменимой болгарки со стальным диском для резки по дереву.
Превращение в циркулярку небольшого деревянного стола и двигателя, «выуженного» из стиральной машины.
Изготовление металлической станины и установка асинхронного двигателя (1-1,5 кВт).

Все эти схемы имеют право на жизнь, однако на практике они имеют разную эффективность. Если на циркулярном станке планируется распускать доски, имеющие большую толщину, то единственный возможный агрегат — пила-циркулярка, оборудованная мощным двигателем. Станина должна быть изготовлена из стали.

Болгарка будет «впору» для подрезки мелких деревянных деталей, но для циркулярной пилы-станка она не лучший вариант, так как ограничено время ее непрерывной работы. Двигатель от стиральной машины тоже не самый подходящий способ (вернее, самый неподходящий) — оборудование получается неудобным, довольно слабым. Из-за малой мощности мастеру потребуется «изобрести» повышающую ременную передачу, а также систему, состоящую из 2 валов. В результате всех усилий «на выходе» он получит модель, имеющую невысокое качество реза и малую производительность.

Сфера применения самодельной пилы

Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.

Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.

Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания

Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам. Прочность абсолютно всех узлов

Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий

Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров. Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Как сделать кнопку включения циркулярки

После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.

Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.

https://youtube.com/watch?v=pYpIeRWz9aM%3F

Станок на деревянном каркасе

Самый простой и доступный способ изготовления станины для станка предполагает использование для этих целей обычных досок или толстой фанеры. В данном варианте конструкции исполнительный узел размещается непосредственно под столом (столешницей), в котором для режущего полотна проделывается прорезь соответствующих размеров.

Каркас из дерева надежен и прост в изготовлении

В качестве примера нами будет рассмотрен вариант изготовления станины высотой приблизительно 110 — 120 см, предназначенного для закрепления на ней ручной циркулярной пилы. Длину столешницы такой конструкции можно будет изменять в небольших пределах по своему усмотрению.

Самый удобный для изготовления столешницы материал – это многослойная клеёная фанера толщиной не менее 50 мм. Однако для этих целей могут выбираться и другие материалы (оргстекло или плиты стеклотекстолита, например). Что касается такого распространённого материала, как ДСП, то его применение в данном случае нежелательно, как не обеспечивающего достаточную прочность поверхности.

Для изготовления станка на деревянной основе вам потребуются перечисленные ниже материалы:

заготовка листового железа;
стандартный лист толстой клеёной фанеры;
пара брусьев сечением 50Ч50 мм;
толстые доски с типоразмером 50 x 100 мм;
стальной уголок, необходимый для повышения жёсткости крепления направляющих;
циркулярная пила;
две струбцины.

Кроме того, вам придётся запастись следующим комплектом инструмента, без которого сборка станка просто невозможна:

классические шуруповёрт и электродрель;
простая ножовка по дереву или электролобзик;
измерительные инструменты (угольник, рулетка, линейка);
переносная фреза для обработки древесины.

При отсутствии такой фрезы можно будет воспользоваться помощью друзей или соседей, имеющих в своём хозяйстве фрезерный станок.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

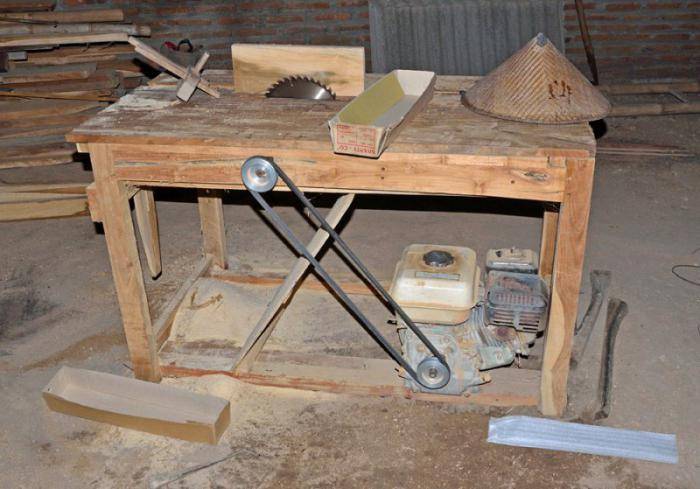

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Особенности эксплуатации

Скорость вращения придется подбирать к каждому материалу и диску экспериментальным путем

Сделав разрез, обратите внимание на край. Если он рваный, значит, диск вращается слишком быстро

При правильно подобранной скорости края распила остаются ровными. Но вообще, нужно иметь в виду, что чем больше на диске зубцов, тем ниже нужна скорость. Чересчур большая скорость плоха не только потому, что край получается неровным, но и потому что двигатель работает с перегрузкой. А это может вывести его из строя.

Во время работы нужно периодически осматривать диск. На нем может скапливаться смола, к которой прилипает пыль. Все это увеличивает нагрузку на мотор и негативно сказывается на качестве реза. Если вы заметили загрязнение, выключите пилу из сети (вытащив вилку из розетки), и удалите загрязнение.

Выбор формы зуба пильного диска для разного типа материала

При работе с твердыми деталями — керамической плиткой, шифером, другим подобным материалом, поверхность можно смочить водой. На некоторые из них можно налить немного машинного масла. Это уменьшит количество пыли, к тому же резать будет легче.

Некоторые модели ручных дисковых пил можно использовать на пильных станках. В этом случае у них на платформе предусмотрены отверстия, в которые вставляются болты. Инструмент подвешиваются на столешницу снизу, в прорезь выпускается только часть диска. Получается циркулярная пила.

Что нужно определить для пильного стола?

Изготовление рабочего стола, с фиксированной на нем циркулярной пилой, для домашнего мастера не может быть большой проблемой. Полезно делать станок для обработки дерева самостоятельно, с учетом индивидуальных потребностей.

Необходимо выполнить примерный чертеж, чтобы по нему заготовить нужные материалы, инструменты и определиться с основными параметрами конструкции.

На начальном этапе необходимо выяснить главные технические качества будущего изделия.

Размеры

Габариты стола для циркулярной пилы рассчитывают, в зависимости от тех видов работ, которые предполагается выполнять с помощью инструмента.

Специфика решаемых задач влияет на длину и ширину изделия. Затем надо отметить место, где должен крепиться дисковый механизм, с учетом его размеров.

Отверстие под циркулярную пилу необходимо сделать точным, подходящим к определенной марке столярного оборудования, так как универсальные решения для этого не подходят.

Основание необходимо укрепить металлом, когда оно недостаточно прочное для механических воздействий, возникающих при распиле древесины.

Дизайн

Для столешницы обычно используют прочные доски из дерева лиственных пород, таких как дуб, бук, акация или ясень. При необходимости, поверхность стола покрывают фанерой или металлическим листом.

Под циркулярную пилу следует проделать отверстие в столешнице, в которое будет заходить нижняя часть диска.

Главными условиями создания качественного рабочего места должны быть:

аккуратность обработки всех конструктивных деталей, чтобы во время разрезания древесины не получить занозы или не зацепиться одеждой за выступающие шурупы;
тщательная заделка и шлифовка углов стола, особенно покрытого металлом;
максимальное удобство для выполнения предполагаемых операций.

В целях продления долговечности и придания эстетической привлекательности изделию, можно покрасить стол в подходящий цвет.

Конструкция

Еще на этапе построения чертежа, следует продумать прочность конструктивных соединений, чтобы исключить быстрое расшатывание ножек стола.

Столешница должна быть абсолютно ровной, а все изделие – устойчивым и безопасным для мастера.

В некоторых случаях оборудование дополняют съемным расклинивающим ножом и защитным кожухом от летящих опилок.

Чтобы ножки выдерживали значительные механические нагрузки, их надо соединить несколькими планками, укрепленными металлическими уголками.

Соединения чаще всего выполняют шурупами и болтами с гайками, что особенно удобно, в случае использования небольшой складной конструкции.

Особенности сборки циркулярки своими руками из болгарки

Перед сооружением станка важно определиться с его назначением. Чтобы заготавливать дрова и выполнять несложный распил, достаточно надежно зафиксированного стола, в котором имеется прорезь для пил. Но такой станок сложно назвать безопасным или функциональным

Но такой станок сложно назвать безопасным или функциональным.

Чтобы выполнять большее количество работ, стоит сделать циркулярку, оснащенную координатным столом. Она должна иметь направляющие. Это поможет изменять градус. При этом стоит предусмотреть возможность переключения скоростей и замены дисков.

Сделать циркулярную пилу можно из разных приспособлений. Практически каждый мужчина имеет в ассортименте инструментов болгарку. Ее часто используют в домашних условиях. Для изготовления стационарной установки необходимо использовать верстак или специальный стол. Инструмент нужно фиксировать снизу.

Итак, как сделать циркулярку? Для этого нужно выполнить следующее:

Натянуть на инструменте металлический ленточный хомут. Его стяжку нужно разместить снизу.
Сложить полоску металла в 2 раза и зафиксировать в районе отверстий.
Выполнить отверстия в редукторе болгарки.
Прикрепить осевую рукоятку.

Сделать инструмент можно из болгарки

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

фанера 15−20 миллиметров;
брус 50×50;
доска;
выключатель;
наружная розетка;
отрезок кабеля;
клей ПВА;
лак;
саморезы.

Приборы:

электролобзик;
шуруповерт;
дрель;
линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Устройство циркулярной пилы

Прежде чем приступить к изготовлению инструмента, следует ознакомиться с устройством циркулярной пилы.

Конструкция станка состоит из:

верхнего защитного кожуха с наличием отверстия для выброса опилок;
корпусной части, в которой расположена пусковая кнопка и электродвигатель;
нижнего защитного кожуха, автоматически закрывающего режущий элемент после того, как тот выйдет из заготовки;
пильного диска;
параллельного упора;
опорной подошвы станка;
регулятора глубины;
регулятора угла наклона подошвы.

Как только прибор будет подключен к сети, а пусковая кнопка нажата, ток начнет поступать на электродвигатель.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

Приобретите все без исключения нужные материалы и приборы. После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону. Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов. Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину. Столешница продукта может быть как единой, так и складывающейся

Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии. Размеры материала, применяемого для создания стола, формируются опытным путём

В идеале уровень конструкции должен соотноситься с ростом мастера. Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии. Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т

д. ). Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.

Что это такое?

Циркулярный станок (с фуганком в том числе) представляет собой ручную дисковую пилу, встроенную в стол. Такая деталь выполняет множество функций и является уникальной в своем роде, так как может выпиливать различные фигуры по контурам. Если в доме есть подобный аппарат, то он весьма упростит постройку какого-либо сооружения, ведь это приспособление удобнее пилы, оно более пригодно для выполнения плавных перепадов и разрезов, чем бензопила. Материал можно обрабатывать под любым выбранным углом, это не представляет сложности, по сравнению с вышеназванными инструментами.

Станок может использоваться для изменения формы всех материалов, в основе которых – дерево. Функции его можно расширить, если сделать циркулярный станок своими руками в домашних условиях. Но об этом будет написано дальше. Сделать подобный инструмент самому не так уж и тяжело, в некоторых случаях можно положиться на интуицию.
