Как резать пленочный теплый пол

Монтажные работы

Непосредственно монтаж состоит из таких этапов:

1. Подготовка поверхности пола, очистка от мусора.
2. Укладка теплоизолятора.
3. Прокладка кабеля для термодатчика и для питания системы.
4. Монтаж и подсоединение инфракрасной пленки.
5. Устройство декоративного покрытия.

Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.

Установка терморегулятора

Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.

Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.

В подготовленное место подводится электрический кабель от щита.

Место под регулятор температуры.

Монтаж теплоизолятора

На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.

К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.

Монтаж и подключение нагревательной пленки

По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.

На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.

Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.

Подключение контактов.

Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.

Укладка декоративного покрытия

Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.

Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.

При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.

Состав «пирога» инфракрасного теплого пола.

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

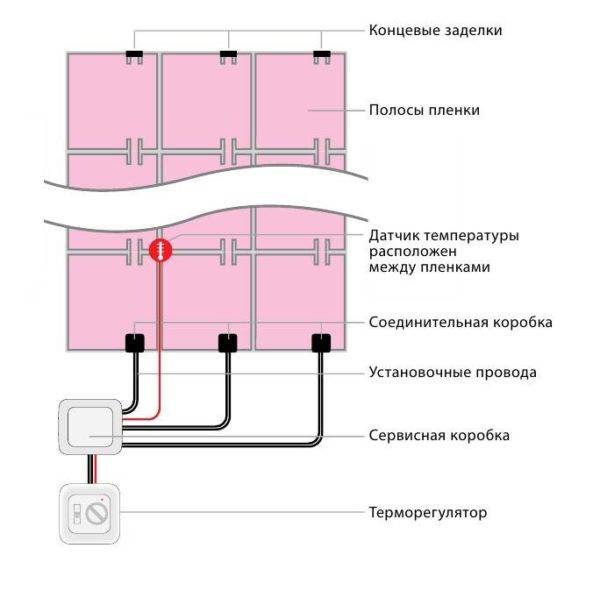

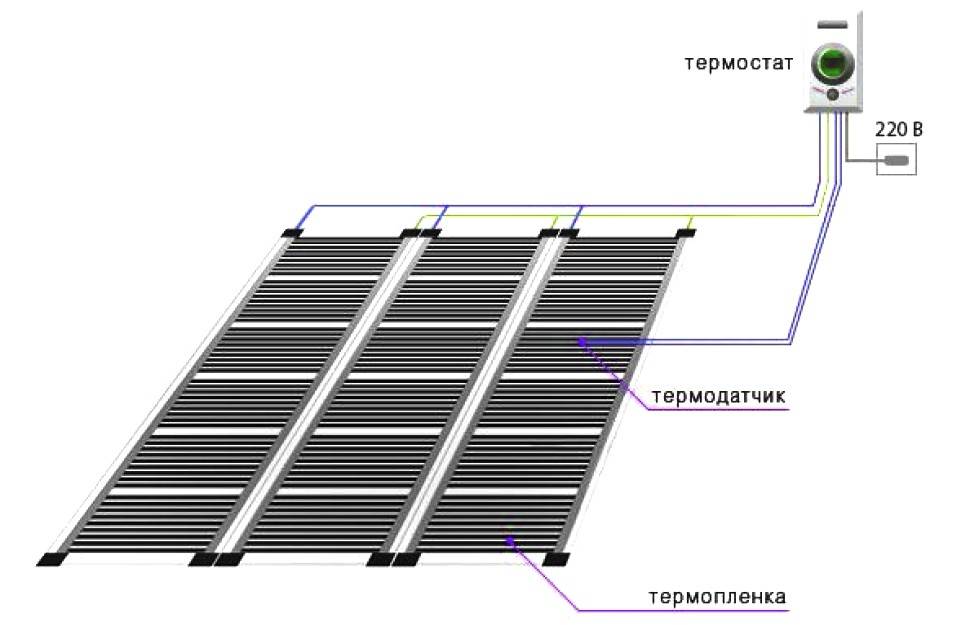

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
3. Сама пленка прогревается до невысоких температур – порядка 30 – 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
5. Нагрев начинается практически мгновенно.
6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Облицовка пола

Термоплёнку или стержни можно укладывать под любое покрытие. При использовании плитки на контур отопления необходимо нанести слой клея, но толщина слоя не должна превышать 2 см. В противном случае обогрев будет неэффективным. Потребуется много энергии для достижения необходимого температурного режима в помещении.

Для керамогранита применяют систему обогрева с повышенной мощностью. Перед нанесением клея рекомендуют закрыть плёнку или стержни гидроизоляционным материалом.

Если в качестве облицовки был выбран линолеум или ламинат, то тёрмоплёнку закрывают подложкой. В комнате с большой нагрузкой плёнку закрывают листами фанеры. В этом случае на неё можно устанавливать стационарную мебель. Для системы из стержней рекомендуют сделать стяжку из бетонной смеси.

Инфракрасный обогрев используют для отопления в дачных домах, но всегда надо помнить, что отопление будет зависеть от электричества. Если в сети отмечаются частые перебои, то рекомендуют продумать альтернативную систему отопления. В городских квартирах термоплёнку и стержневую систему с ИК-излучением часто используют в качестве дополнительного обогрева холодных зон.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Что такое теплый пленочный пол

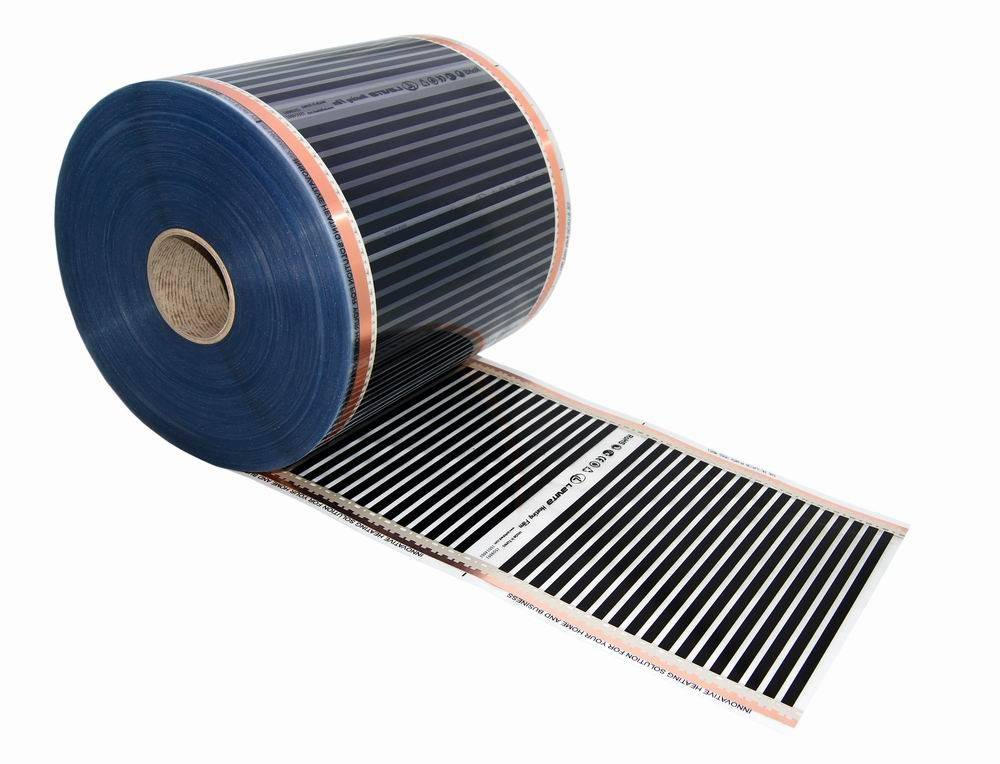

Теплые инфракрасные пленочные полы– это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Инфракрасный теплый пол технические характеристики имеет такие:

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации.

На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола подто или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Наиболее распространенные марки нагревательных кабелей и их характеристики

На российском рынке представлены как отечественные производители электрических кабелей для теплого пола под стяжку, так и импортные.

Марка	Длина секции, м	Мощность, Вт/м	Максимальная рабочая температура, о С	Срок эксплуатации, лет
Одножильный кабель
Национальный комфорт, НК-250	17	15	90	15
Теплолюкс	10	14	90	25
Neoclima	5	15,2	100	35
Двужильный кабель
Ceilhit	8,1	18	100	25
Теплолюкс Elite	15	27	90	30
Raychem T2	14	20	100	35
Саморегулирующий кабель
Optiheat 15/30	15	30	100	40
Devi-pipeguard 25	25	30	85	30
Нагревательный мат
NeoClima	0,65 м 2	105	80	25
Electrolux EEFM	2 м 2	150	80	35
Национальный комфорт	0,5 м 2	130	90	25

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото
Описание действий

Шаг 1

Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.

Шаг 2

На стене выбирается место, где будет располагаться терморегулятор.

Шаг 3

Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.

Шаг 4

Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.

Шаг 5

Стыки теплоотражателя проклеиваются скотчем.

Шаг 6

ИК пленка располагается на теплоотражателе так, чтобы  медная полоса была внизу.

Шаг 7

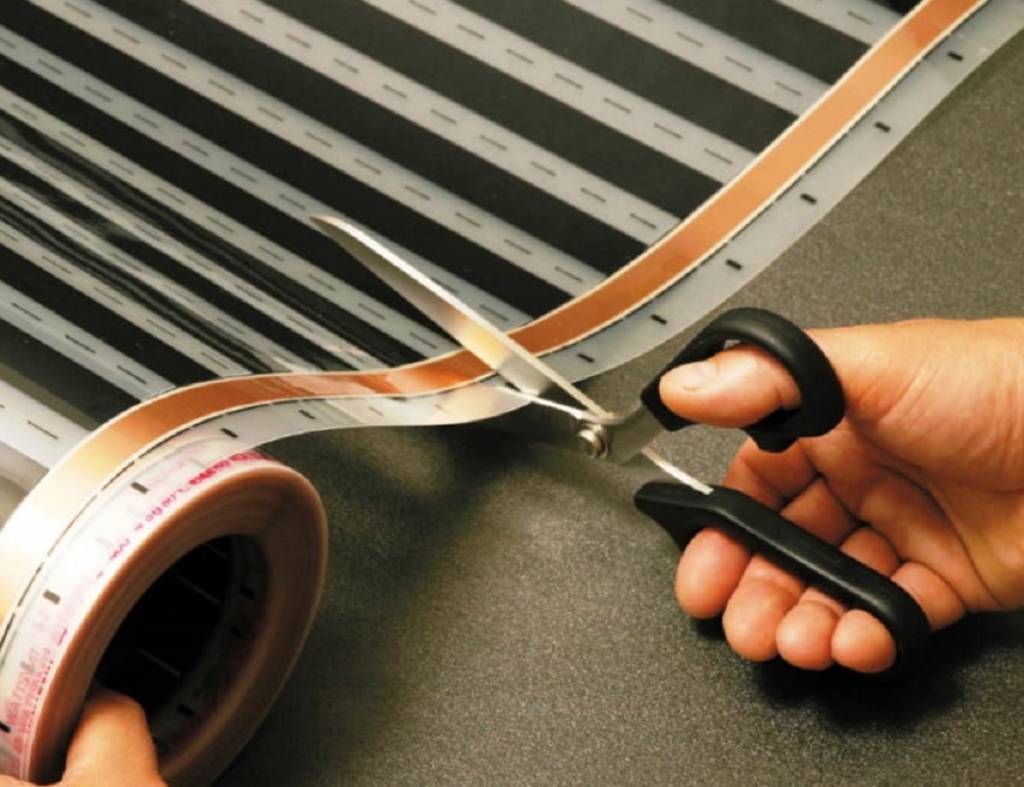

Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.

Шаг 8

Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.

Шаг 9

Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.

Шаг 10

Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.

Шаг 11

Клемма зажимается плоскогубцами.

Шаг 12

Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.

Шаг 13

Провода вставляются в клемму и фиксируются при помощи плоскогубцев.

Шаг 14

Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки

Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы.

Шаг 15

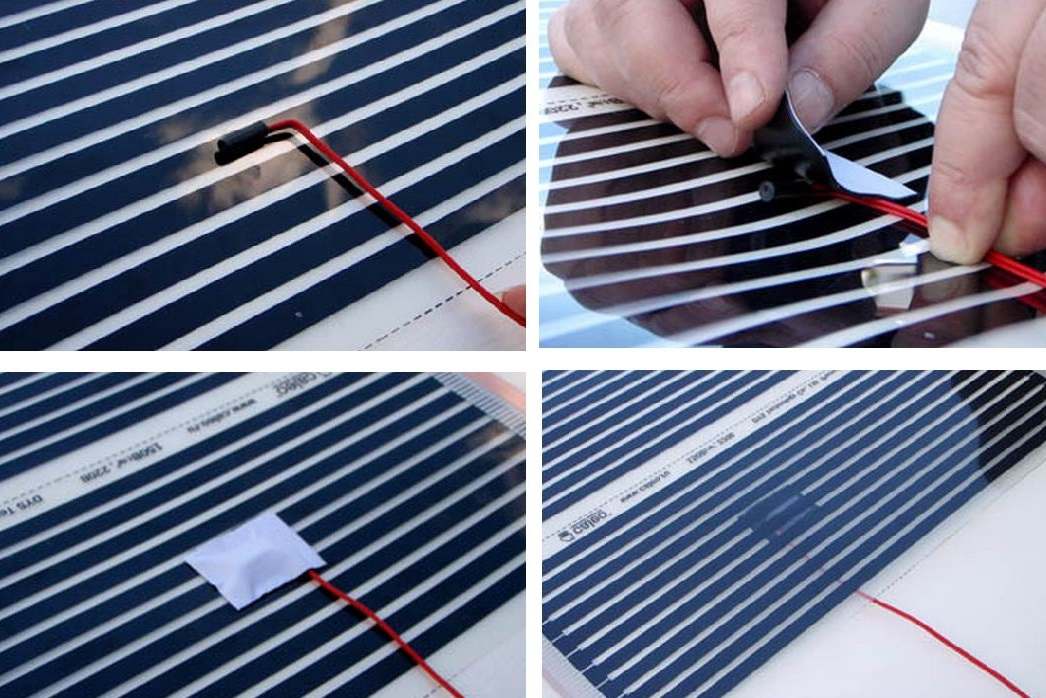

Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции.

Шаг 16

Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.

Шаг 17

Вырезы на теплоотражателе делаются также под контакты и провода.

Шаг 18

Все провода в углублениях заклеиваются скотчем.

Шаг 19

На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.

Шаг 20

Производится тестирование системы

Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.

Шаг 21

ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.

Шаг 22

Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель.

Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию.

Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегуляторв удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной.

Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 ммтолщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

Из недостатков необходимо указать следующие:

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Отличительные черты

Теплый кабельный пол – это в основном нагревательные провода.

По конструкции такие системы делятся на несколько типов:

• Одножильные. В подобных системах нагревательным элементом и проводником является одна жила. Такие провода отличаются повышенным излучением, поэтому не стоит использовать их в помещениях, где часто бывают люди.
• Двужильные. Они состоят из замыкающего и нагревательного проводов. Излучение минимальное, поэтому подобные системы подходят даже для тех комнат, в которых живут дети. Монтажные работы осуществляются достаточно быстро и легко. Недостатком таких систем являются высокие цены.
• Саморегулирующие. Такие конструкции являются наиболее надежными, но и самыми сложными. Когда на том или ином участке системы температура становится достаточно высокой, провода контролируют сопротивление, благодаря чему нагревательные элементы не перегреваются.

Кабельные устройства обычно представлены в следующих видах: маты, катушки. Мат – это сетка из стекловолокна, в ней и находятся провода. Данную сетку можно резать, что очень удобно – особенно в тех случаях, когда нужно осуществлять монтаж теплого пола на труднодоступных участках. Тепловая энергия образуется из поступающего тока. Это происходит благодаря нагревательным элементам, которые находятся под напольным покрытием или в стяжке.

Особенности ИК пленок от компании Heat Plus

Бренд Heat Plus занимается производством теплых полов (в том числе и инфракрасных). Особенности моделей, которые изготавливаются этой компанией, заключается в том, что они могут иметь различную форму пленки, а именно:

• полосатую;
• сплошную.

Статья по теме:

Особенности технологии производства ИК полов от этой компании позволяют избежать наличия не обогреваемых зон. Изготовление таких пленочных систем включает в себя равномерное нанесение углеродного материала на полиэстеровую основу, что позволяет добиться высокого уровня КПД отопительной коммуникации.

Рассмотрим другие достоинства ИК полов Heat Plus:

• легкость установки;
• износостойкость;

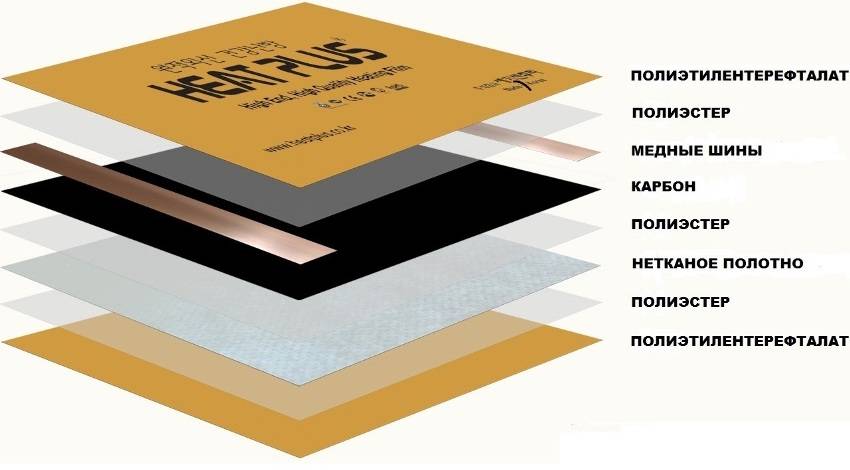

Инфракрасная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой покрытие толщиной 0,338-2 мм, состоящую из 5-9 технологических слоев

надежность.

Эксплуатационный срок подобно продукции может достигать 15 лет при нормальном использовании. При желании организация такой системы занимает не более одного дня, что является очень удобным.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

1. Приобрести термоплёнку в рулоне.
2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
3. Скотч и ножницы.
4. Битумная изоляция (комплект) и контактные зажимы.
5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Правила монтажа теплого пола с электрическим проводом

Для электрического теплого пола необходимо обеспечить идеально ровную поверхность чернового основания, поскольку в пустотах может оказаться воздух, который приведет к перегоранию резистивного элемента. На черновой пол рекомендуется тонкая стяжка от 3 до 5 см.

Схема монтажа электрического кабеля на пол

Далее идет термоизоляция. Толщина материала должна быть минимум 2 см, но если это квартира на первом этаже, лучше выбрать потолще

При выборе материала следует обратить внимание на термостойкость – он должен выдерживать нагрев до 100оС. Материал с фольгированным покрытием лучше не использовать – фольга под воздействием постоянно высоких температур быстро испортится

Альтернативой является металлизированное покрытие – оно будет отражать тепло и направлять его вверх.

Самостоятельный монтаж электрического теплого пола

Используются как рулонные утеплители, так и плиты. Одно условие – нельзя допускать щелей меду полотнами. Если теплый пол оборудуется в ванной комнате или на кухне, следует использовать гидроизоляционные материалы. Они будут препятствовать проникновению нежелательной влаги.

Чаще всего используется толстая полиэтиленовая пленка. Следующий этап – монтаж нагревательных элементов. Он может осуществляться на специальную монтажную ленту, которая имеет крепежи для кабеля. Заменить ее можно арматурной сеткой, ячейки которой не превышают 1,5 см.

Этапы монтажа теплого пола с электрическим проводом

Следующий этап – стяжка. Можно использовать любые материалы, которые выдерживают высокие температуры. Это или бетонный состав с добавлением полимеров, или готовые сухие смеси для теплого пола. Перед тем как заливать стяжку, необходимо проверить работоспособность отопительной системы. Проверка происходит с использованием тестера, который измеряет максимальное сопротивление. Допускаются отклонения в пределах 10% от данных, указанных в паспорте провода.

Как заземлить теплый ИК пол

Заземление электрического инфракрасного плёночного тёплого пола осуществляется с помощью фольгированного скотча. Скотч проклеивается по всей длине пленки, а также поперек. Один из концов приклеивается к пластине заземления.

При выполнении работ необходимо помнить, что инфракрасные теплые полы укладываются только на сухую поверхность.

Заземление пола нужно делать в обязательном порядке

Особенно важно это сделать, если планируется эксплуатация системы отопления в помещениях с повышенной влажностью

В качестве дополнительной меры устанавливаются автоматические отключающие устройства: автоматы и УЗО. Эксплуатация плёночного тёплого пола без заземления приводит к отказу от гарантийных обязательств компании производителя.

Что нужно для подключения пола, какие инструменты

Лёгкий в установке пленочный пол не требует во время монтажа использовать какие – либо специфические или дорогостоящие инструменты. Вполне можно обойтись обычным набором:

• Рулетка – поможет рассчитать схему и высчитать необходимо количество пленки.
• Плоскогубцы – чтобы правильно постелить ИК тёплый пол потребуется часто использовать этот инструмент. Практически все разъемы и замки зажимные. Чтобы оптимизировать работу, можно воспользоваться специальными кусачками для очистки изоляции с проводов.
• Ножницы – с их помощью режут подложку под систему инфракрасных теплых полов, а также разрезают нагревательную пленку. Лучше всего использовать портняжные ножницы, подойдет и обычный строительный инструмент.
• Макетный или малярный нож – еще один необходимый инструмент для монтажа. Нож помогает вырезать выемку в теплоизоляции под установку датчика, зачистить провода в случае необходимости.
• Тестер или отвертка с индикатором – если электрическая схема подключения инфракрасного теплого пола была выполнена правильно, на терморегуляторе будут необходимые показатели.

Остальные инструменты и аксессуары для монтажа выбираются в зависимости от способа укладки финишного покрытия. Так, для заливки сплошного бетонного пола понадобится насадка-миксер, правило и другие инструменты. Для укладки плитки может потребоваться гребенка, уровень и т.д.

Распространенные ошибки в монтаже полов

Несмотря на постоянно повторяющиеся советы по укладке, хозяева квартир, решившие самостоятельно монтировать систему отопления, и даже профессиональные бригады, постоянно допускают одни и те же ошибки:

Укладка пленочного пола неправильной стороной. Медные контакты должны лежать «лицом» в пол. Монтаж можно проводить исключительно на сухую поверхность. Вмонтированный в бетонную стяжку пол разрешается включать только спустя 30 дней после заливки раствора. Проверка работоспособности пленки проводится перед укладкой напольного покрытия. Без терморегулятора пол не сможет эксплуатироваться долго. Установить датчики после укладки напольного покрытия достаточно проблематично

Во время монтажа крайне важно не повредить пленку. Разрывы и разрезы приводят к быстрому выходу из строя

Некоторые нюансы монтажа станут понятными только после нескольких попыток самостоятельной укладки полов.

Сколько стоит монтаж плёночного тёплого пола

Даже при условии точных соблюдений рекомендаций по самостоятельной установке теплого инфракрасного пола, правильно уложить пленку может быть сложно. Не удивительно, что большинство хозяев предпочитает нанять грамотного мастера, который хорошо понимает принцип монтажа и сможет сделать все работы быстро и качественно.

Во сколько обойдется пленочный пол.

• Самостоятельная укладка. Если выбрать отечественный пол БНК – 2370, то за 20 м², придется заплатить около 13850 руб. Без учета стяжки и проведения других работ. Цена терморегулятора составит от 800 руб. и выше. Расчёт стоимости настилки плёночного пола на 1 м² компании DEVI увеличит стоимость до 22890 за комнату в 20 м².
• Стоимость работ по установке ИК пола варьируется в зависимости от региона РФ и компании подрядчика, но в целом составит от 1500 до 2000 руб. за м², с учетом полной стоимости расходных материалов и напольного покрытия. Получается, что полная стоимость ремонта под ключ, с монтажом ламината или линолеума составит приблизительно 40 000 руб. за комнату в 20 м².

Полная стоимость пленочных полов может отличаться в зависимости от выбранного провода, терморегулятора, компании производителя пленки и т.д. Но в целом ИК отопление обходится дешевле и требует меньших затрат на эксплуатацию.

Какие могут быть ошибки при монтаже, и к чему они приведут

Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.

Однако иногда допускают следующие ошибки:

1. Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
2. Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
3. Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
4. Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
5. Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
6. Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.

Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.
