Инфракрасный теплый пол под ламинат – технология монтажа + видео инструкция

Виды

В зависимости от расположения нагревательных элементов выделяют следующие разновидности ИК теплого пола:

Пленочный

Инфракрасный пленочный теплый пол – сверхтонкая, не более 0.4 мм, полимерную пленка, излучающая инфракрасные лучи. Нагревательным элементом являются черные графитовые полосы, на которые по медно-серебряным проводникам подается напряжение 220 Вольт переменного тока. Полосы запаяны в прозрачную пленку из полиэстера. Теплопроводность графита намного выше, чем у аналогов, которые используются в системах обогрева, а электромагнитное излучение в 10 раз меньше. Это свойство позволяет достигать большей эффективности и теплоотдачи, при меньшем потреблении энергии.

Преимущества и недостатки ИК пленочного пола:

  • Материал имеет минимальную толщину. Это не только существенно упрощает монтаж, но и позволяет практически не уменьшать высоту комнаты при укладке такого нагревающего слоя;
  • Воздух не пересушивается даже при постоянной работе нагревателей;
  • Система достаточно надежная, безопасная. Риски поломок сводятся к минимуму благодаря параллельному соединению всех элементов;
  • Пленка отличается повышенной прочностью, она практически не деформируется;
  • Для упрощения монтажа применяется специальная сетка из микроволокна;
  • Монтаж пленочных полов простой, занимает минимум времени.
  • Высокая стоимость;
  • Небольшую толщину пленочного материала. Тонкая пленка не «съедает» высоту помещения, но очень легко рвется, что нужно учитывать при монтаже;
  • Потребность в идеально ровном основании. Для укладки инфракрасных пленочных полов не требуется устройство стяжки, но их нужно стелить исключительно на ровную поверхность, иначе они будут работать неэффективно и некорректно;
  • Сложность подключения токопроводящих контактов к пленке.

Стержневой

Система стержневого теплого пола – это комплект матов, на каждом из которых размещены нагревательные элементы (стержни) с шагом в 10 сантиметров. Принцип действия здесь в целом не отличается от пленочных полов. Соединение в стержневом ИК теплом поле параллельное: все секции работают вне зависимости друг от друга. Так обеспечивается максимальный уровень безопасности системы в целом.

Преимущества и недостатки стержневых инфракрасных полов:

  • Материал отлично совмещается с разнообразными клеящими составами.
  • Хорошо справляется с негативными механическими воздействиями и отличается повышенным уровнем прочности.
  • Его допускается использовать практически с любыми типами финишных напольных покрытий.
  • Дополнительная базовая подложка не требуется: система и без нее сохраняет стабильность формы.
  • Имеется защита от перегрева, что обеспечивает сохранность верхнего слоя.
  • более высокая по сравнению с пленочным цена;
  • высокий расход электроэнергии;
  • неудобно производить ремонт перегоревших участков провода: для этого придется разобрать часть поверхности;
  • поверхность не такая теплая, как при пленочном обогреве.

Особенности монтажа пленочного теплого пола под ламинат

Монтируемый инфракрасный обогрев пола является частью конструкции из нескольких слоев, в состав которой входит финишное покрытие ламината, прокладка из ДСП или фанеры, тепло- и пароизоляционные слои. Такое наполнение способствует максимальной эффективности всей системы. Отражаясь от нижнего теплоотражающего слоя, инфракрасное излучение стремится вверх, обогревая все помещение.

Подготовка поверхности к монтажу инфракрасного теплого пола под ламинат

Как положить теплые полы под ламинат? Если инфракрасный обогрев планируется использовать как единственный обогревательный элемент, укладку пленочного теплого пола под ламинат производят на площади не менее 70% от общей поверхности пола. В случае если пленка используется в качестве дополнительного обогрева, вполне достаточно покрыть ею до 40% пола. Стоит отметить, что электрический пленочный обогрев гораздо эффективнее при отоплении всего помещения.

Установка

Установка теплого пола начинается с просверливания отверстия в стене для установки терморегулятора. Эта работа должна быть выполнена своими руками первоначально, так как после нее образуется строительный мусор. Питание терморегулятора будет осуществляться от ближайшей розетки или выключателя. Как он выглядит, посмотрите на фото:

Установка терморегулятора

Подготовка основания

Следующий этап – уборка мусора и выравнивание поверхностей. Поверхность помещения должна быть ровной и чистой, без мусора.  Выравнивание надо сделать своими руками по маячкам, способом наливного пола.

Теплоизоляция

Устанавливая у себя на даче систему теплый пол, утепление делать обязательно. На выровненное основание своими руками укладывается теплоизоляционный слой. В качестве теплоизолятора можно использовать пробку, пенополистирол и так далее. Толщина материала может быть небольшой и составлять от 3-х до 5-ти миллиметров. Может быть, и больше.

Одно из условий для теплоизоляционных материалов — в этой системе не применяются изоляторы с фольгированным слоем, а также для крепления не используется металлическая сетка.

Крепление пленки

На теплоизоляцию происходит крепление пленки. Пленка укладывается медными составляющими вниз. Для экономии провода, пленка укладывается от противоположной стороны помещения, где установлен терморегулятор и ведется по направлению к нему. Около стен надо оставить расстояние 15-20 сантиметров. Также рекомендовано делать отступы в местах, где есть еще какой-нибудь источник тепла. Например, радиатор отопления, электрический камин.

Между собой пленочные маты будут скреплены проводами. Так как в конструкции инфракрасного пола применяются медные зажимы, то и провод, скрепляющий эти маты должен быть медным. Приобретите провод сечением от полутора до 2,5 миллиметра, многожильный.

Сами маты укладываются своими руками плотно друг к другу и скрепляются скотчем между собой, и таким же образом крепятся к теплоизоляции.

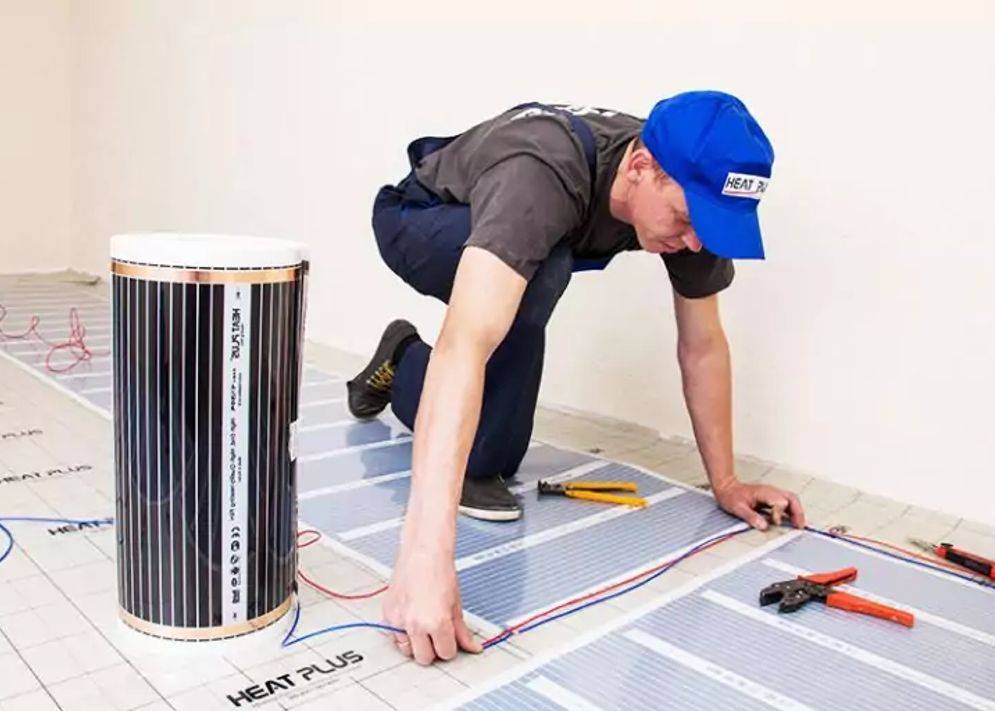

Как выгладит инфракрасный теплый пол, посмотрите на фото:

Укладка инфракрасного пола под ламинат

Изоляция

По ходу укладки пленочного пола вам необходимо будет его разрезать. Резать пленку своими руками можно в тех местах, где не проходят нагревательные элементы. Резать аккуратно, не нарушая целостности остального материала. Места разрезов, с выступающими медными элементами, необходимо хорошо заизолировать со всех сторон, кроме тех, куда будут крепиться провода. Используют битумную изоляцию. После того как концы пленки хорошо заделаны их надо вдавить в теплоизоляционный слой. Для этой цели можно вынуть часть теплоизоляции.

Для крепления провода необходимо установить металлические зажимы к неизолированным участкам пленки. Зажим устанавливается своими руками непосредственно между пленкой и медной частью пола. Зажимы надо прижать плоскогубцами.

Подсоединение проводов

Следующий этап — присоединение самих проводов. Они крепятся параллельно. Все соединения изолируются битумной изоляцией.

Изоляция проводов инфракрасного пола

Провода ведут к стене, утапливая их в теплоизоляционный материал, чтобы на них не было давления. Все провода крепятся скотчем к теплоизоляции.

В теплоизоляции вырезается отверстие в центре второй секции пленочного пола, к нему будут крепиться провода. Главное, в укладке проводов — не повредить их целостность.

Сверху на систему укладывается гидроизоляционный материал. В следующую очередь укладывается половое покрытие. Это может быть линолеум, ламинат. Выше приведен «сухой» способ укладки пола.

Также хорошо укладывать теплый пол под плитку. В этом случае обязательно делают своими руками стяжку.

Кстати, инфракрасную пленку можно применять и для обогрева стен и потолка.

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

  • Удалить мусор и пыль;
  • Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
  • Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
  • В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Требования к основе под теплый пленочный пол под ламинат

Перед тем, как уложить теплый пол под ламинат, необходимо тщательно подготовить основу под него

Если планируется укладка на старое покрытие, важно убедиться, что оно пригодно к дальнейшей эксплуатации, не содержит впадин или неровностей, способно выдержать нагрузку после укладки финишного пола

Основу следует очистить, проверить наличие перепадов уровня – их значение не должно превышать толщины пленки в 3 мм. Обнаруженные неровности нужно устранить, после чего тщательно просушить поверхность. После этого может быть выполнена укладка пленочного теплого пола под ламинат.

Располагая пленку по поверхности пола, стоит помнить, что обогревать пространство под мебелью нецелесообразно и вредно для мебели. Однако если в скором времени планируется перестановка мебели, можно охватить теплым полом все пространство комнаты.

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

  • конвекция — тепло передаётся воздухом от предмета к предмету;
  • лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Рассмотрим преимущества и недостатки

В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии.  Экономичней расходуется сам материал, так как не размещается под мебелью.
Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа.
Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах.
Возможность установки в помещениях любого типа — частные дома, квартиры или офис.  Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная.
Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро.
Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом.
Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется.
Равномерное прогревание помещения

Важно — тепло концентрируется внизу, что благоприятно для жизнедеятельности человека. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут.
Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода.
Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Есть и минусы у таких полов, но их значительно меньше.

  1. Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
  2. Риск возникновения короткого замыкания при проникновении воды.
  3. Система зависит от подачи электроэнергии.
  4. Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Устройство теплого пола под ламинат на балконе

Все большее количество обладателей квартир в многоэтажных домах используют пространство балкона или лоджии в качестве полезной площади. Чаще всего там устраивается кабинет, зимний сад или небольшое место для отдыха. Чтобы использовать такое помещение с комфортом в течение всего года, вполне логичным будет оснастить его подогревом пола.

Сложность обустройства обогрева заключается в ограниченном пространстве и конструктивной особенности балкона. Одним из вариантов для организации теплого пола можно выбрать применение кабеля. Учитывая, что такой теплый пол требует устройства стяжки, поверх него на балконе можно будет уложить любое напольное покрытие, в том числе и ламинат.

Чтобы не утяжелять вес балконной конструкции, можно в качестве теплого пола применить пленочный обогрев. Для этого достаточно будет пары полос инфракрасного теплого пола без стяжки под ламинат. Если на балконе или лоджии планируется установка мебели, термопленку под ней не располагают. Все работы ведутся в соответствии с инструкцией по укладке теплого пола. Регулятор температуры настраивается вручную с учетом погодных условий.

Схема укладки

Эффективность работы плёночного тёплого устройства зависит от того, правильно ли оно смонтировано и подключено

Заранее нужно определить участки укладки, важно — под мебелью не размещать

Средняя толщина инфракрасного теплого пола — 1 мм, поэтому для монтажа под ламинат своими руками он отлично подходят.

Есть несколько схем монтажа инфракрасного обогрева под ламели:

  1. Укладка инфракрасного изделия на бетонное перекрытие, сверху старой плитки, на доски. «Пирог» такого пола, это:
  2. ламели;
  3. заземляющие покрытие;
  4. фиксирующий монтажный скотч;
  5. нагревательный элемент, полотно покрытое сплошным слоем карбоновой пасты;
  6. строительный скотч, который крепит подложку;
  7. подложка с отражающим слоем толщиной 3 — 4 см;
  8. черновая основа, в которую входит перекрытие из бетона, старая плитка, доски.

Монтаж инфракрасной тёплой плёнки на перекрытия из бетона, сверху старой плитки, на доски. «Пирог» схож с предыдущим, только нагревательным элементом выступает инфракрасная плёнка с карбоновыми полосами.

  • Укладка инфракрасного тёплого пола на деревянный (на лагах из дерева). Конструкция, это:
  • ламинатные панели;
  • заземляющий материал;
  • монтажный скотч, который фиксирует плёнку;
  • элемент нагрева в виде инфракрасной плёнки;
  • монтажный скотч, который крепит подложку;
  • подложка с отражающим эффектом толщиной 3 — 4 см;
  • фанерные листы толщиной 1 см;
  • теплоизоляционный материал;
  • деревянная основа (лаги), размещённые с шагом 55 — 60 см;
  • гидроизоляционное изделие;
  • черновое основание (бетонное перекрытие, старая плитка, доски).

Обустройство инфракрасного обогрева под ламинат на лагах позволит получить лучшую степень утепления в доме, но конструкция выходит тяжёлой, и обойдётся дороже.

Преимущества теплых полов

За время своего развития системы подогрева полов стали очень популярными и с каждым годом желающих их установить становится все больше. Да и с ассортиментом, который предлагают производители, проблем не возникает. Можно подобрать систему отопления, ориентируясь на свои предпочтения и финансовые возможности. К основным преимуществам теплых полов относят:

  • возможность использования в качестве основного отопления или дополнительного обогрева некоторых комнат;
  • равномерный прогрев способствует исключению сквозняков, наносящих вред здоровью;
  • прогрев воздуха на высоту до 2,5 м обеспечивает комфортные условия проживающим. Кроме того, обеспечение ног теплом является отличной профилактикой простудных заболеваний;

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат — это легко.

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

  • комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
  • термодатчиком;
  • терморегулятором;
  • подложкой с фольгированным слоем;
  • полиэтиленовой плёнкой;
  • изолентой;
  • строительным скотчем;
  • ножницами;
  • пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Возможные ошибки

Несмотря на простой монтаж ИК теплого пола, новички допускают во время работы некоторые ошибки, негативно влияющие на процесс эксплуатации:

  1. Использование пленочного пола во влажных помещениях. При попадании на пленку воды происходит утечка тока, на которую реагирует защитное оборудование. В результате пол не будет работать из-за постоянного автоотключения. Если защиту из схемы исключить, из-за утечки тока изоляция проводки начнет плавиться, а это приведет к замыканию или пожару.
  2. Монтаж пленки в стяжку или плиточный клей. Вяжущие или клеящие состав является щелочной средой, которая быстро его разъедает ламинирующий слой. Контакты, находясь в слое стяжки, подвергаются электрохимической коррозии, что приведет к их быстрому разрушению.
  3. Прокладка проводов по слою теплоизоляционной подложки. через напольное покрытие на провода передается механическая нагрузка и со временем изоляция перетирается, приводя к короткому замыканию. Под провода в подложке необходимо прорезать канавки. Если толщина подложки более 4 мм, то глубины будет достаточно даже для перехлестов.
  4. Некачественное зажимание клипс. Делать это следует специальными обжимными клещами. Но многие мастера из-за их отсутствия используют простые плоскогубцы, которые не обеспечивают достаточной плотности контакта или, наоборот, чрезмерное усилие способствует ломкости подсоединения. Неплотный контакт будет искрить и подгорать, пока совсем не отгорит. В худшем случае искрение контакта может привести как к скачкам напряжения, что опасно для всей внутриквартирной сети и включенной бытовой техники.
  5. Не правильная установка клипсы. Соединительная клипса обязательно должна одной стороной заходить внутрь пленки, соприкасаясь непосредственно с медной шиной.

Можно ли устанавливать пленочный тёплый пол под ламинат?

Производители отмечают, что этот процесс является возможным. Более того, они утверждают, что такое сочетание является лучшим. Этому они нашли много причин.

При этом пленочный пол не создает температурных колебаний, чего так боится ламинат.

Не создает температурных колебаний

По сути дела, это является главной причиной, почему нужно устанавливать инфракрасный тёплый пол под ламинат.

Стоит добавить, что пленочная система отопления более экономная, чем другие виды электрического теплого пола. Экономия составляет 20-30 %. Она возникает благодаря особенностям ламината. Он является материалом, который не очень любит пропускать тепло. Поэтому нагревательные элементы под ним должны работать более сильно, чем под другими напольными покрытиями. Такая усиленная работа приводит к повышенному потреблению энергии электрическими кабелями. Отзывы об этом недостатке выразило уже много людей.

Какой ламинат выбрать для последующей укладки над ИК теплым полом

Укладка ламината на инфракрасный теплый пол происходит в обычном порядке, но во избежание возможных побочных эффектов, рекомендуется подбирать определенные модели напольного покрытия.

Неподходящие по характеристикам ламели быстро изнашиваются, становятся причиной разрыва нагревающейся пленки, а также, в некоторых случаях, начинают выделять опасные для здоровья вещества.

Чтобы в итоге не пришлось полностью все переделывать, при выборе ламината следует придерживаться следующей инструкции:

  1. Начинают выбор с типа замкового соединения. Монтаж ламелей должен производиться исключительно за счет фиксации в распор, без использования клеевых составов. В противном случае, при периодическом нагревании и остывании основания, будет происходить разрыв стыков.
  2. Задача полового покрытия – пропускать тепловые волны в дом, а поэтому, при выборе конкретного типа ламината, рекомендуется подбирать доски с минимальным коэффициентом теплового сопротивления. Соответствующая маркировка наносится на упаковке готовой продукции. Рекомендованные параметры: не более 0,1 кв.м. х °K/Вт.
  3. Толщина доски также имеет значение. На чрезмерно тонких досках, при изменениях температурного режима, будут ломаться замки, а слишком толстые ламели станут препятствием для прохождения тепла в помещение. Для полов с инфракрасным обогревом рекомендуется использовать ламели толщиной не более 9 мм и не менее 8 мм.
  4. Следует помнить, что для производства ламинатных досок используют клеевые составы, в которые входит формальдегид. Это вещество при температурах свыше 27°С начинает испаряться, поэтому при выборе покрытия нужно внимательно изучать характеристики материала. Ламинат класса Е0 и Е1 не выделяет вредных веществ при нагреве.
  5. На прочность полового покрытия влияет его способность сопротивляться поверхностному износу. По этому признаку, для укладки инфракрасного теплого пола под ламинат, рекомендуют применять доски с классом стойкости к износу не менее 3.
  6. При монтаже инфракрасного пленочного теплого пола под ламинат допускается применение не только деревянных ламинатных изделий, но и выполненных из винила, что существенно расширяет список доступных для выбора вариантов.

Следуя приведенным выше советам, можно легко найти и купить ламинат под инфракрасный теплый пол

Как выбрать материал с учетом перечисленных характеристик? Необходимо обратить внимание на обозначения, которые наносятся на упаковочный материал (см. фото ниже)

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

  • раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
  • чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
  • приблизительный отступ от стены, примерно 25-30 см.
  • элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
  • обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
  • пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Какой ламинат лучше использовать в связке с ИК теплым полом

Эффект от установки ИК-пленки может быть снижен или вообще ликвидирован неправильным выбором ламината для финишной отделки пола. Несоответствующие типу обогревателя ламели могут деформироваться, выделять формальдегид в размерах, превышающих санитарные нормы, плохо проводить тепло и т.д.

Избежать перечисленных проблем можно, зная какой ламинат под инфракрасный теплый пол, как выбрать. Он должен соответствовать следующим требованиям:

Иметь замковое соединение. Использование клея для соединения панелей создает жесткое сплошное напольное покрытие, которое рвется при резких колебаниях температуры, что и происходит во время включения пленки в сеть;

Маркировка ламината для инфракрасного подогрева пола.

  • Хорошо проводить тепло. Производители ламината эту способность ламелей оценивают коэффициентом теплового сопротивления. Чем он меньше, тем лучше тепло от нагревателя передается в отапливаемое помещение. Для инфракрасного «теплого пола» он должен быть в пределах 0,05-0,10 м2 х °K/Вт;
  • Иметь толщину от 8 до 9 мм. У тонких панелей разрушается замковое соединение в процессе расширения-сжатия при перепаде температур, толстые плохо проводят тепло — у них низкий коэффициент теплопроводности;
  • Не выделять при прогревании до 27-30°С формальдегид. При покупке ламината необходимо учитывать этот фактор и покупать напольное покрытие класса Е0 или Е1;
  • Иметь износоустойчивость не ниже 3 класса. Чем показатель выше, тем прочнее пол.

Информацию о рассмотренных требованиях можно получить из пиктограмм, напечатанных на вкладышах (см. фото) и цифровых обозначений.

Конструкция инфракрасного теплого пола

Система ИК теплых полов построена на способности некоторых материалов при нагреве излучать тепловые волны. Это явление основано на электромагнитном излучении, при котором образуются волны длиной до 100 мкм.

Таким излучателем в ИК-пленке является карбоновое покрытие, которое разогревается при прохождении электрического тока по проводящим полосам из меди и серебра, в результате чего происходит нагрев полового покрытия и помещения.

Некоторые лучи имеют возможность проходить сквозь напольное покрытие, а поэтому размещение ИК-пленки под габаритной мебелью запрещено, так как может возникнуть перегрев системы. Производители выпускают ИК-материал с потреблением до 440 Вт/кв.м., но для устройства обогрева под ламинатные полы предельная мощность ограничивается 150 Вт/кв.м.

ИК-пленка выпускается в рулонах различной длины, ширина может варьироваться от 500 до 1000 мм. Для удобства монтажа по всей длине рулона сформированы независимые блоки с местами обрезки с шагом в 200-250 мм.

Что лучше теплый пол или конвектор?

Конвектор – это обогреватель, который греет воздух. Прогоняя его через себя, обеспечивает теплый воздух во всей комнате. Хорошо то, что сам корпус конвектора при этом практические не греется (в отличие от масляных радиаторов). При этом производительность его зависит от мощности, размеров, а также от того, если ли в нем вентилятор (чаще вентилятора нет, а воздух циркулирует естественным путем, т.е. просто проходя через устройство снизу-вверх).

Некоторые считают, что конвектор лучше, чем теплый пол. Дескать, пол не нагревает воздух и потому от него толку мало, только ногам тепло. На самом деле, от инфракрасного теплого пола в конце концов греется вся комната. Пол тоже сам по себе становится теплым в первую очередь, но ходить по нему вовсе не то же самое, что по раскаленному песку на пляже. Скорее приятно, чем жарко.

По деньгам конвектор, конечно, получается дешевле и гораздо проще. Однако, он действует более локально, хотя, в итоге, комната все же нагреется и конвектором (но очаг тепла все равно будет чувствоваться). По нашим собственным ощущениям – теплый пол (если им покрыта большая часть комнаты) все же дает более равномерный обгрев помещения.

В целом можно сказать, что многое будет зависеть от собственных предпочтений. А также от ваших финансовых возможностей и от того, насколько захотеся заниматься монтажом пола. Сделайте в одном комнате ИК-пол, в другую поставьте конвектор, будет с чем сравнивать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
