Как резать фанеру лазером 5 вт

Площадь рабочего поля

Помните потрясающий советский мультфильм «Падал прошлогодний снег»? Где строгая жена послала своего благоверного за елкой. И вот чтобы не было, как у того мужичка — «Маловато, понимаешь… Маловато будет!» — рекомендуем выбирать аппарат для лазерной резки с большим рабочим полем. Это экономически выгодно. Плюс не потребуется предварительный раскрой. И вдруг вы решите перепрофилировать или расширить свое производство?

Если вы планируете кроить мелкие детали или тонкие материалы – бумагу, ткань, пленку – стоит обратить внимание на сотовый стол. Его поверхность, состоящая из множества ячеек, не позволит заготовкам проваливаться или провисать. Размеры такого стола бывают 500х300 мм и 1600х1000

Размеры такого стола бывают 500х300 мм и 1600х1000.

В таблице даны сопоставительные характеристики мощности лазера и площади рабочего поля. Выбрать нужный именно вам аппарат для лазерной резки вам поможет служба техподдержки.

Мощность лазерной трубки (Вт)

Площадь рабочего поля (мм)

от 600х900 до 1000х600

от 1200х900 до 2000х3000

от 500х300 до 2000х3000

Резка фанеры лазером – Работа с деревом (Береста, Картон, Бумага)

Основная проблема лазера – сидит в метре от него.

Это аксиома.

Здесь много что обсуждалось, как то: резка толстых материалов, резка фанеры.

Специально для тех кто не умеет читать и не умеет пользоваться поиском:

1. Фанера, это слои шпона, соединенные клеем. Хорошо режется обычная строительная фанера. Плохо режется или совсем не режется специальная фанера: влагостойкая, корабельная и пр. Потому что в обычной фанере клей простой и не проходит в волокна шпона. Во влагостойкой фанере используют клей, который проходит в волокна, полимеризует их, и получается фактически пластик, армированный шпоном.

Это так, теория. Что на практике: разные фанеры, разных производителей могут иметь разный клей, разный шпон и по разному резаться.

2. Для резки тонких материалов 1-2 мм, точка фокусировки может находится на поверхности материала. А вот для толстых материалов лучше, когда точка фокусировки (середина перетяжки) находится внутри материала. Эмпирически, лучшая величина – это заглубление на 1/3 толщины.

3. Величина толщины материала, фокусное расстояние линзы, диаметр луча, мощность луча – величины связанные между собой. Для вас 6 – 10 мм, толстый материал.

4. Это происходит от недостатка мощности, вы уменьшаете скорость но мощности все равно не хватает на прорез, поэтому происходит подгар и непрорез. Подозреваю, что в этом месте есть дым.

5. Сначала 7 раз отмеряют, потом 1 раз режут. Со времен сказок, актуальность не уменьшилась.

Сообщение отредактировал Menu/Exit: 25 Август 2014 – 13:10

Художественное выжигание лазером

Как это происходит

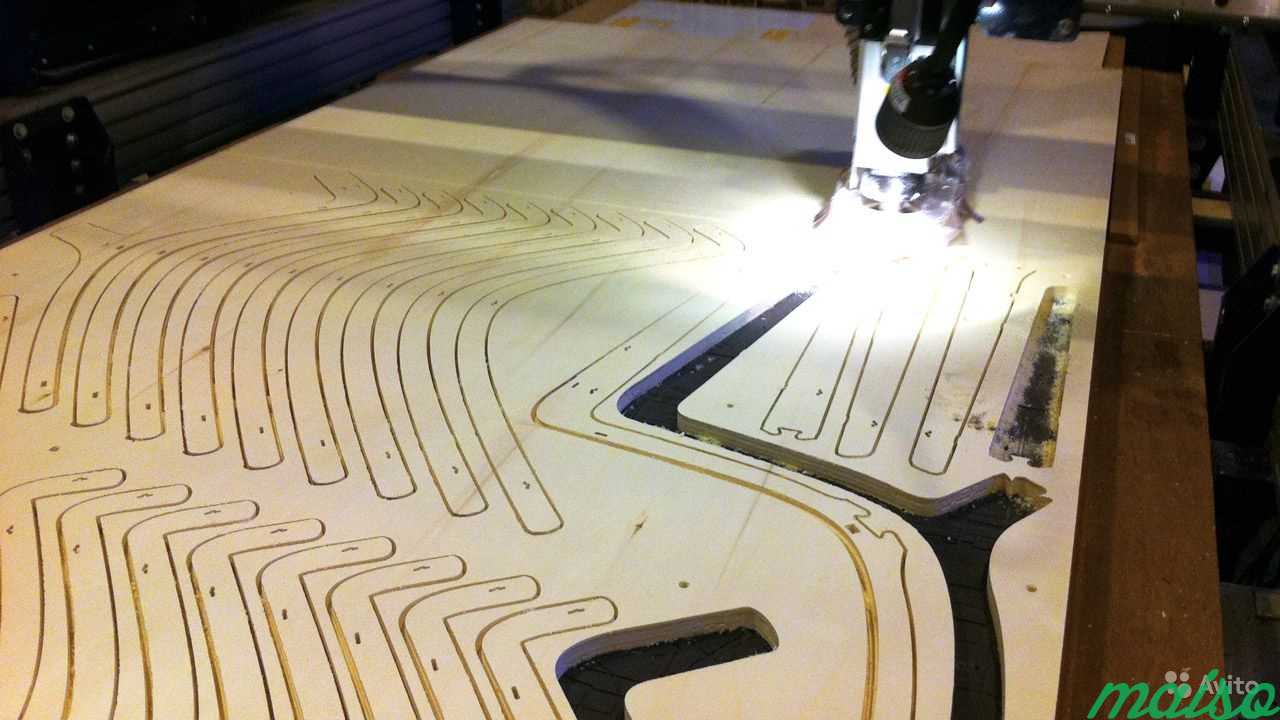

Обработка дерева лазером на станке с ЧПУ

По большому счёту, для обработки на лазерных станках с ЧПУ можно обрабатывать любую древесину , но всё-таки инструкция отдаёт предпочтение кедру, буку, ольхе, пробке и любым ценным породам. Кроме того, очень часто практикуется резка лазером по фанере и МДФ.

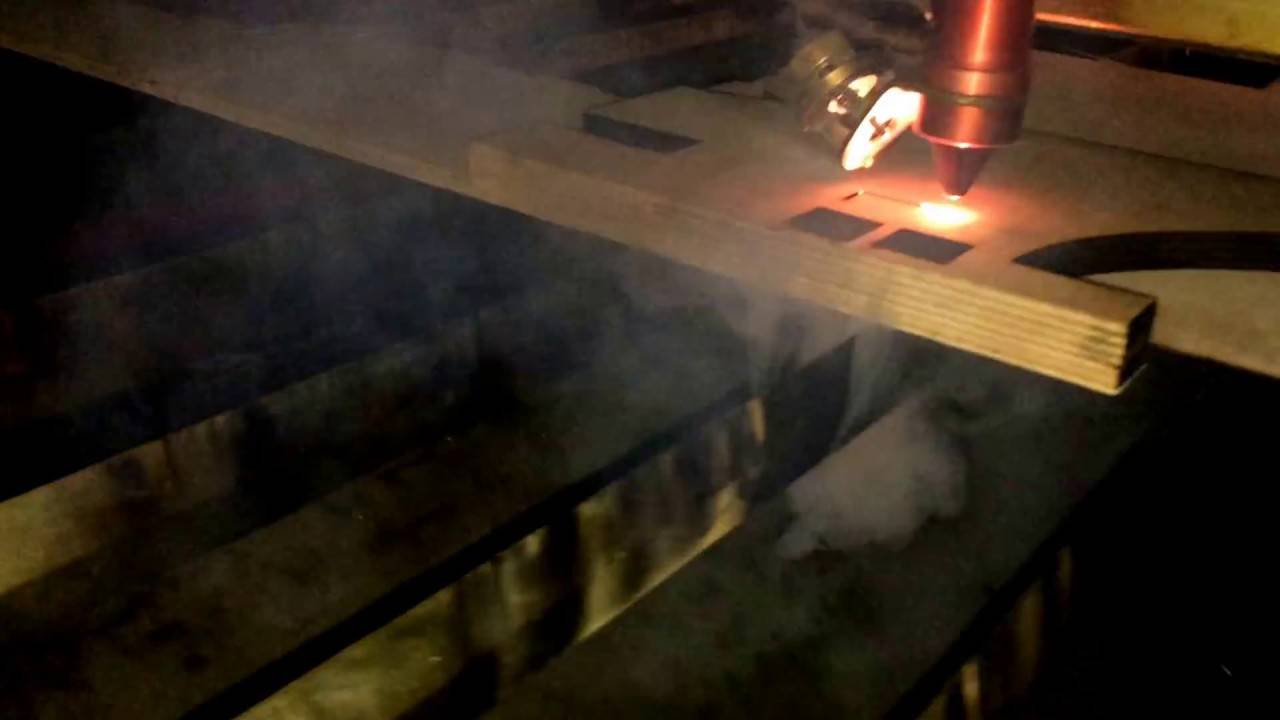

Процесс резки лазером по своей сути, это тоже выжигание, только более точное и сфокусированное , которое возможно при выборе подходящей оптики – обрабатываемая поверхность просто сгорает и обугливается. Но это по вполне понятным причинам вызывает нагрев соседних участков древесины, поэтому над резаком устанавливается подача сжатого воздуха и участки возле зоны реза подвергаются всего лишь низкому термическому напряжению.
Но если твёрдые сорта древесины ещё можно обрабатывать без подачи сжатого воздуха, так как у них понижена теплопроводность, то для мягких сортов древесины, МДФ или фанеры такое охлаждение является производственной необходимостью .
Обугливание краёв реза при обработке получаются коричневого цвета, поэтому могут использоваться, как элемент декорации и подчёркивание линий орнамента или картины .

Лазерный модуль для резки фанеры

Основным узлом станка для резки фанеры является лазерный модуль, включающий источник излучения, оптические элементы, блок питания, систему регулировки, управления и охлаждения. Модули различаются по типу лазерной головки. Кроме того, они классифицируются по виду излучения: коллимированные и сфокусированные. В последнем случае луч собирается в точку. В коллимированном исполнении можно получить леску, решетку, окружность. Для резки и гравировки более подходит сфокусированный вариант.

Модули различаются по длине волны. Она может варьироваться в широком диапазоне — от ультрафиолетовой до инфракрасной зоны

В устройствах важно обеспечить стабильность этого параметра. Для этого качественные аппараты имеют систему термостабилизации излучателя. Для подстройки в небольших пределах применяются специальные механизмы

Для подстройки в небольших пределах применяются специальные механизмы.

Лазер 2,1 Вт

Диодный лазер (2,1 Вт) способен разрезать картон и фанеру толщиной до 1–1,2 мм. Обычно его используют для гравировки, но и для резки он пригоден. Наибольший эффект достигается при работе с бумагой и картоном, которые не обугливаются после воздействия луча.

На фото показан готовый лазерный модуль такой мощности — Endurance 2,1. Он обеспечивает гравировку на дереве и фанере со скоростью до 20 мм/с. Может резать лист толщиной 1–2 мм в 5–30 заходов.

Лазер 3,5 Вт

Диодный лазер мощностью 3,5 Вт может резать фанеру толщиной 2–3 мм. При резке многослойной фанеры такой толщины потребуется 20–25 заходов. Программа CNCC LaserAxe может обеспечить скорость порядка 50–150 мм/мин. На фото показана шкатулка, изготовленная на станке с лазером мощностью 3,5 Вт.

Лазер с короткофокусной линзой 5,6 Вт

Лазер мощностью 5,6 Вт гораздо быстрее справляется с резкой фанеры. Он способен раскраивать листы толщиной 3–5 мм. Станок Endurance 5,6 может работать в таком режиме:

фанера толщиной 3 мм — до 4 заходов на скорости до 250 мм/мин;
при толщине 4 мм — 8 заходов на скорости до 200 мм/мин;
при толщине 5 мм — 9–10 заходов на скорости до 100 мм/мин.

При установке такого лазера рекомендуется использовать короткофокусную линзу G-2.

Готовимся к Пасхе

Работа по дереву — очень нелегкое занятие, благодаря которому получаются произведения искусств. Это говорится лишь про ручную резьбу по дереву, потому что ни одна в мире машина не сравнится с ручной работой. Почему? Человек, работая и создавая свой шедевр руками, вкладывает в свою работу много сил, времени, ну и конечно же самое главное — свою душу. Порой достаточно взглянуть на поделку и понимаешь, с каким настроением мастер ее создавал, что было у него в душе в тот момент. Ведь настроение и эмоции полностью передаются к создаваемому изделию.

Сегодня вашему вниманию предлагается рассмотреть пошаговую инструкцию по украшению яиц из дерева. Основным инструментом, конечно же, будет гравер.

Итак, для работы потребуются следующие инструменты и материалы:

Гравер;
Насадка для шлифовки;
Заготовленные деревянные изделия;
Простой черный карандаш;
Бумага наждачная;
Морилка;
Лак;
Кисточки для нанесения;
Стирательная резинка.

Пошаговая инструкция по работе.

Деревянный изделия необходимо немного зашкурить наждачной бумагой. Поверхность должна быть ровной. После чего выбираем рисунок и переносим его на заготовку. Делать это требуется аккуратно.

В гравер устанавливаем насадку для шлифовки и начинаем делать насечки, как показано на фото.

После работы с гравером необходимо убрать все карандашные линии стирательной резинкой. Должно получиться так, как на картинке:

Читать также: Пяльцы для вышивания своими руками из дерева

Остается лишь дело за малым. Теперь необходимо раскрасить наши яичные сувениры. В данном случае можно использовать морилку, причем разных оттенков. Кисточкой наносим на готовое изделие, убираем в сторону до полного высыхания. После чего проходим немного наждачкой, тем самым создаем необычный эффект. Теперь необходимо покрыть лаком, ждем полного высыхания. Это лишь пример. Насколько хватит вашей фантазии, зависит только от вас. Пробуйте, экспериментируйте, тогда вы станете настоящим мастером в резьбе по дереву гравером.

Вот и все, мастер-класс подошел к концу, наши сувениры на Пасху полностью готовы. Помимо всего вышесказанного, вашему вниманию предлагается ознакомиться с видео-уроками для того, чтобы полностью разобраться в данном ремесле.

Какой лазер нужен для резки фанеры?

Лазерная резка работает по принципу выжигания материала направленным, концентрированным световым лучом повышенной мощности. Основные недостатки этого бесконтактного способа: ровные края, возможность получения сложных форм и заготовок разного размера, высокая точность раскроя, простота управления. Среди недостатков выделяется затемнение рабочего участка и высокая цена оборудования. На фото показана одна из моделей станка.

По функциональной способности различаются такие станки:

Резательно-гравировальный станок. Он имеет небольшую мощность и предназначен для разрезания фанеры небольшой толщины и осуществления гравировки.
Промышленный (профессиональный) лазерный станок. Он способен резать листы больших размеров любой толщины. Имеет рабочий стол увеличенного размера, усиленный корпус, большие размеры и повышенную мощность. Соответственно, выше и стоимость станка.
Малогабаритные настольные лазерные резаки . Они могут использоваться в домашних условиях, имеют стол шириной не более 1 м, меньшую мощность и доступную цену.
Универсальные фрезерные станки. Они способны не только резать материал, но и осуществлять фрезерные работы.

По типу управления выделяются такие варианты:

Станки с ручным управлением. Это стандартное оборудование с электроприводом, управление которым осуществляется рабочим вручную.
Станки с ЧПУ. Они имеют программное обеспечение, а управление осуществляется через компьютер. Достаточно ввести необходимую программу, и станок в автоматическом режиме обеспечит раскрой листа или гравировку точно по заданию.

Основные параметры, которые следует учитывать при выборе станка:

Размеры рабочего стола. Они определяют габариты обрабатываемых фанерных листов. Для бытовых целей минимальное рабочее поле составляет 30 × 40 см, а для коммерческих целей следует выбирать не менее 60 × 90 см.
Выходная мощность. От нее зависит глубина проникновения луча, а значит, и толщина разрезаемого листа. Для фанеры толщиной 1 мм нужно не менее 40 Вт.
Ход рабочего стола. Важна высота его опускания для установки дополнительных приспособлений. Она рекомендуется не менее 15–20 см.
Мощность лазерной трубки. От нее зависит скорость резки листа. Для производительного станка желательно иметь порядка 8–100 Вт.

Помимо указанных параметров следует принимать в расчет точность реза (отклонение), габариты и вес станка.

Какие типы древесины могут быть разрезаны лазером?

Возможна лазерная резка и гравировка различных материалов таких, как натуральное дерево, фанера, ДСП, МДФ и различные ламированные материалы (ЛДСП, ЛМДФ и т.д.). При этом необходимо учитывать, что дерево является природным материалом, при этом должны учитывать различные характеристики, такие как, например, плотность и содержание смолы, при работе с деревом. Мягкие породы дерева, такие как, например, пробковое дерево, требуют более низкую мощность лазера и может быть разрезан на более высокой скорости. Жесткий древесины, в качестве примера плотных пород дерева, с другой стороны, требует более высокой мощности лазера. При работе с МДФ, который состоит из клееных древесных волокон, использоваться более низкая скорость и более мощный лазер, так же необходим сжатый воздух.

Станки для лазерной резки фанеры: виды, основы выбора

Что касается пожаров и бесконтрольной вырубки это вопрос не к потеплению климата , а к Владимиру Владимировичу Путину , который , подписав в 2008 -ом году новый Лесной кодекс , сделал такую вырубку безнаказанной , оставив леса без лесников.

Лазерные носители это диски, с поверхности которых инфор. Лазерные сканеры это сканеры, имеющие в качестве источника излучения маломощные лазеры. Лазерные пушки это уже что-то голливудское ИМХО))) Не хотел портить картинку баянами))) Примечание 2: Ваши постинги выделяются красным цветом,чтобы вам удобнее было их находить в общей ленте . Лазерные технологии это один из эффективнейших инструментов, возможности которых сравнимы с перспективами.

Лазерные технологии это не только безопасная и высокоэффективная эпиляция, специалисты клиники лазерной косметологии LINLINE предлагают ряд других процедур, основанных на лазерных технологиях — лазерный пилинг, фотоомоложение, лечение угревой болезни и другие.

opana | look

Мощность аппарата лазерной резки

Возможности аппарата лазерной резки по раскрою материалов зависят от лазерной трубки. В таблице указана мощность лазерной трубки и ее возможности по работе с наиболее распространенными материалами. Принцип выбора лазерной трубки прост: чем толще материал, тем больше мощности от нее требуется.

Толщина материала для резки

Фанера до 6 мм , пластик до 6 мм , резина до 3 мм , акрил до 8 мм , дерево до 6 мм

Фанера до 8 мм , акрил и пластик до 10 мм , дерево до 8 мм

Фанера до 10 мм , акрил и пластик до 15 мм , дерево до 10 мм

Обратите внимание, существуют аппараты лазерной резки, специализирующиеся на неметаллах и металлах

Разновидности лазерных станков

Станки лазерного типа отличаются следующими принципами.

Функциональная нагрузка

Лазерное оборудование для гравировки выдает не очень мощный световой пучок, которого вполне достаточно для выжигания и создания красивой гравировки. Если длину волны увеличить, то автоматически появляется возможность разрезать, к примеру, лист фанеры.
Станки для лазерной фрезеровки позволяют резать древесину, делать пазы и многое другое. Нередко с использованием такого оборудования наносятся узоры гравировки.

Способ управления

Оборудование, имеющее ручное управление, является самым простым в эксплуатации и характеризуется небольшой ценой. С помощью такого устройства можно создать уникальные элементы.
Автоматические станки стоят гораздо больше, но они отличаются прекрасным качеством обработки любых форм и рисунков. Для этого нужно лишь задать определенную программу, и прибор все сделает самостоятельно.

Габариты и показатели мощности

Настольное оборудование малой мощности (до восьмидесяти ватт) является очень компактным. Такое устройство с легкостью поместится даже дома. Этот станок подойдет для изготовления небольших сувениров и резки фанерных листов.
Станок, мощность которых варьируется от восьмидесяти до ста девяноста пяти ватт, применяется в мебельной и деревообрабатывающей индустрии. Цена на такое оборудование начинается примерно от ста пятидесяти тысяч российских рублей.
Промышленные приборы можно использовать для любых целей. Как правило, они имеют довольно внушительные габариты и предназначены для эксплуатации в крупных деревообрабатывающих цехах.

Также изготовители нередко оснащают свои устройства дополнительными возможностями, что, конечно же, влияет на конечную стоимость.

Чиллер — прибор, охлаждающий лазерную трубку. Это приспособление незаменимо при длительной работе лазерного станка для стабилизации температурных показателей. Стоит этот дополнительный «аксессуар» в районе сорока-шестидесяти тысяч рублей.
Устройство для обдува резака необходима для уменьшения нагрева района выжигания и/или среза.

Сегодня в продаже можно найти и универсальные устройства, которые позволяют осуществлять обработку самых разных материалов. Однако такие установки характеризуются довольно высокой стоимостью, и покупать их целесообразно лишь для массового производства.

Резка фанеры китайским лазером. Создание G-кода для лазерной резки.

Я резал с компрессором (маленький от аэрографа). Прикрепил иглу от шприца и дул компрессором, намного лучше. Причем большая мощность и не нужна. Следов от дыма на передней стороне не остается, а если дуть сильно, то следы от дыма остаются сзади. Игла дуть начинает при давлении на глазок от 0.2 атмосфер, а сильное дутье при 3 атмосферах, тут может и детали выдавливать, иногда удобно. И дыма меньше, мне кажется угольки выдувает и дымить там нечему. Главная проблема совместить иглу и пятно от лазера.

Так же делал печатные платы на гравере, плата покрывается черной акриловой краской, и на скорости 500-1000 мм выжигается все лишнее, дорожки получаются до 0.4 мм, дуть при этом как-раз не надо, а то краска сползает рядом с места реза. Грубо, зато очень быстро, наверное быстрее способа нет. И стойкая краска позволяет травить плату в самых едких растворах, хоть в кислоте. Так же и любой металл можно обработать.

Резал пластик акриловый цветной, режет на скорости 15-30 мм толщину 2 мм, достаточно ровно. Но очень ядовитый и вонючий дымок, тут нужно с мощнейшей вытяжкой работать или на улице.

Программы Benbox мне вполне хватает, глюков не заметил.

И кстати сразу заменил прошивку на ту что шла в составе программы Benbox с длинным названием, всё осталось как было, только добавилась регулировка мощности. Вот она иногда подключивает, когда лазер режет новую линию, сначала включает лазер на полную мощность, потом следующая команда приглушает его, а пятно остается, в итоге на картинке появляются черные точки.

Пробовал для снижения мощности включать лазер последовательно с резистором, работает, но решение не “красивое” (там 2 ампера при напряжении 12В). Можно сам лазер включить паралльельно с резистором, чтобы половина тока шла в резистор, половина в лазер… или свой ШИМ подавать независимый от микроконтроллера.

Еще была идея резать фанеру с двух сторон поочереди, так быстрее получается, но проблема совмещать стороны. Можно Web камеру вашеть (100 руб стоит у китайцев) и совмешать по отверстиям. Но у меня не получилось, отверстия у меня кривые, нужен станок чтобы сверлил строго вертикально.

Так же вместо фанеры можно резать шпон по 2 мм толщиной, режет быстро, как бумагу, шпон дешевый достаточно. Потом склеивать до нужно толщины, заодно пропитать можно любой пропиткой, хоть эпоксидкой, будет прочнее пластика.

Наши преимущества

Основные выгоды лазерной резки фанеры – это высокая скорость и точность обработки по доступной цене.
Достигается это за счет оборудования и профессиональных кадров. У нас автоматизированные лазерные станки для резки фанеры и дерева, а также наладчики со стажем работ от 5 лет.
Для дизайнеров мы предоставляем неограниченные возможности по созданию уникальных деревянных изделий.
Высокое качество резки и позиционирования лазерного луча обеспечивают наивысшую точность обработки.
Мы гарантируем безопасность выполнения работ. За счет использования современной технологии лазерной резки дерева воздух постоянно поступает в зону обработки. Это охлаждает деревянные поверхности. При этом на фанере или МДФ не остается нагаров, не говоря уже о воспламенении материала.
Лучше нашей лазерной резки только художественная ручная резьба по дереву.
Но такие изделия требуют много времени на обработку и стоят гораздо дороже.

Важно! Несмотря на множество преимуществ, результат лазерной резки зависит от квалификации сотрудников. Опыт наших операторов позволяет использовать различные технологии и подходы, необходимые для качественной обработки всех типов фанеры

Кроме того, мы выполняем резку пластика, оргстекла и алюминия

Опыт наших операторов позволяет использовать различные технологии и подходы, необходимые для качественной обработки всех типов фанеры. Кроме того, мы выполняем резку пластика, оргстекла и алюминия.

В видео показаны фото примеров лазерной резки дерева.

Мы гарантируем высокую скорость изготовления деталей, ровность реза, точную геометрию и чистоту поверхности.

Вы получаете необходимые заготовки, в точности соответствующие указанным размерам и формам. Также вам понравятся наши цены и сроки выполнения лазерной резки фанеры и дерева. Звоните и заказывайте эти услуги под ключ!

Уточнить цены можно по телефону: С понедельника по воскресенье с 9:00 до 21:00

Есть вопросы по кованному изделию?Заполните форму ниже, и мы Вам перезвоним.

Распил фанеры в Москве от 1 часа!

Резка фанеры применяется при создании самых разнообразных заготовок и готовых изделий. Широта использования данного листового материала обусловлена его физическими, механическими свойствами, эксплуатационными характеристиками. К преимуществам фанеры относят следующие качества:

устойчива к воздействию повышенной влажности;
стойко переносит температурные перепады;
не деформируется при механических нагрузках;
имеет красивую древесную текстуру;
обладает многообразием цветовой гаммы благодаря использованию в производстве разных пород древесины

Фанера изготавливается из тончайших листов древесины, носящих название – шпон. Эти слои расставляются симметрично относительно основного листа, склеиваются специальными составами. Для фанеры, которая будет использоваться на открытом пространстве, применяется специальный влагоустойчивый клеящий состав.

Лист фанеры состоит из нескольких полотен шпона, которых должно быть нечетное количество. При распиле фанеры обязательно учитывается толщина материала, чтобы избежать повреждений, сколов, трещин, добиться создания ровного места разреза.

Более всего ценятся листы фанеры, изготовленные из березовой, дубовой древесины, обладающие неповторимой текстурой и оригинальной цветовой гаммой. Они применяются для производства изделий для оформления интерьера, создания эксклюзивных рекламных, выставочных конструкций, торгового оборудования.

Для отделки помещений в строительстве используется фанера из хвойных пород древесины, не уступающая по своим свойствам, но отличающаяся более выгодной стоимостью.

Резка фанеры является одной из технологических операций при изготовлении целых изделий и деталей конструкций в следующих сферах деятельности:

внутренняя и наружная реклама;
монтаж выставочных павильонов, стендов, экспозиций;
отделка транспортных средств;
оформление интерьеров и экстерьеров зданий, сооружений;
строительство и ремонт;
мебельное производство;
изготовление упаковочных материалов

Вывод

Лазерный станок для резки фанеры целесообразно приобретать предприятиям, специализирующимся на художественной обработке древесины.Если необходимо что-то смастерить «для дома и семьи», то лучше вырезать узоры вручную (хотя это будет значительно дольше) или обратиться к специалистам.

Современные способы обработки фанеры и дерева позволяют создавать эксклюзивные конструкции, поражающие своей красотой и оригинальностью.

Лазерная резка фанеры открыла возможность изготовления очень сложной дизайнерской продукции. Это могут быть различные решетки для декорирования оконных проемов, дверей, вставки в мебельные фасады, элементы подвесных потолков, внутренние перегородки. Такие изделия из фанеры будут гармонично смотреться как в домашней обстановке, так и в интерьере гостиниц, ресторанов, баров, магазинов, клубов.

Лазерная резка фанеры разных пород дерева отличается между собой по температуре луча и степени поддува.

Подводим итог

С другой стороны, даже реальная, заявленная в паспорте максимальная скорость лазерной резки и гравировки – бессмысленный параметр, так как какими бы скоростными характеристиками по перемещению не обладали двигатели вашего лазерного станка, под каждый материал существуют свои оптимальные параметры обработки, при изменении которых снижается качество. Вы же не сможете разогнать Ferrari по лесной проселочной дороге до 350 км/ч?

В общем, повторимся, все нужно предварительно считать и тестировать.

При выборе лазерного станка перед пользователями встает вопрос о подборе лазерной трубки под свой задачи по резке определенных материалов. Правильный подбор лазерной трубки обеспечит быструю резку и долгий ресурс службы. В приведенной в этой статье таблице, можно ознакомиться с режимами резки популярных материалов, и выбрать для себя комплектацию с оптимальным соотношением по стоимости лазерной трубки и скорости резки. А также использовать рекомендуемые режимы на практике.

На что способен 2.1 Вт лазер
3.5 Вт лазер для резки
5.6 Вт лазер с короткофокусной линзой
8 Вт ультрамощный лазер для резки
Основные нюансы лазерной резки

Многие считают, что резать можно только мощными СО2 и оптоволоконными лазерами. На самом деле это не так. Диодными лазерами мощностью от 2 Вт можно уже резать многие материалы. Итак, начнём с самого начала.

Подводим итог

В общем, повторимся, все нужно предварительно считать и тестировать.
