Электрическая варочная поверхность
Не включается варочная панель – самая распространенная неисправность электрических панелей, устройство включено в розетку, но не работает совсем, либо не греется только одна из конфорок. Ремонт своими руками можно разобрать на следующие этапы:
- Проверяем напряжение в розетке, из за больших нагрузок контакты розетки часто перегорают.
- Проверяем вилку и шнур на предмет механических повреждений – могут банально коротить или вовсе обрывать цепь. Чаще всего повреждения наблюдаются в местах подключения панели в розетку. Нашли повреждения – производим замену шнура.
- Отключаем питание, снимаем крепеж и проводим демонтаж поверхности со столешницы. Разбираем поверхность и переходим к следующему шагу.
- Берем мультиметр и проверяем трансформатор, следующим шагом проверяем термопредохранитель. При отсутствии сопротивления или если оно значительно отличается от заявленного производителем, необходима замена деталей, продаются они во многих магазинах электроники.
- Не работает одна конфорка на варочной панели – необходимо проверить все провода, а также их соединения с конфорками, терморегулятором, переключателями, панелью управления на факт обрыва цепи. Если визуально неисправность не видно, все контакты на своих местах, берем мультиметр и проверяем каждое соединение.
Если у вас нет мультиметра, для ремонта можно использовать индикаторную отвертку, которой можно проверить наличие напряжения на всех участках цепи. Также рекомендуем посмотреть видео, которое поможет самому сделать ремонт варочных поверхностей.
Как установить варочную панель в столешницу своими руками
Неисправности электрических панелей
Основные неисправности, с которыми могут столкнуться пользователи электрических варочных панелей, следующие:
Перегорел плавкий предохранитель – происходит из за скачка напряжения . Низкая цена на новых предохранитель и простой процесс замены упрощает ремонт своими руками этой неисправности. На будущее советуем приобрести устройство, которое защитит вашу электрическую сеть от скачков напряжения.
Если одна или две конфорки не работают. Проверяем провод, подающий напряжение на ТЭН. Под воздействием температуры, он отпаивается. Ремонт очень просто, достаточно припаять его на место паяльником. Если цепь не нарушена, у вас перегорел сам ТЭН, потребуется купить новый и заменить его. Перед тем как менять, убедитесь есть ли цепь между ТЭНом и панелью управления, причиной неисправности может быть плохой контакт.
Сенсор не работает – варочная панель не включается. Одна из редких и самых сложных неисправностей сенсорных варочных панелей. Можно опять же проверить цепь, если нет обрыва, то придется провести замену сенсорной панели полностью, но лучше сдать ее в ремонт. Причиной может быть не правильная эксплуатация, уход запрещенным средствами. Отремонтировать в домашних условиях может только специалист, который отлично знаком с электроникой.
Плохо нагревается конфорка или не работает совсем. Причина в плохом контакте с ТЭНом, терморегулятором или термостатом – проверяем наличие электричества в цепи между этими сегментами.
Варочная панель сильно греется, работает и не выключается – неисправность термостата. Термостат не ремонтируют, следует купить новый и заменить.
Треснула стеклокерамическая поверхность. Выясняем причину, если вы ничего тяжелого не роняли, обращаемся по гарантии в сервис, это типичный заводской брак, производитель отремонтирует бесплатно. Если же вы сами виноваты в трещине, придется отдавать панель в ремонт, своими руками заменить достаточно сложно
Обращаем ваше внимание, ремонт по замене стекла очень дорогой, поэтому эксплуатируйте панель согласно инструкции. Как подключить варочную панель своими руками
Как подключить варочную панель своими руками
Неполадки со свечами для поджига
Когда свечи искрятся желтым или оранжевым цветом, это верный признак того, что блок питания сломан. Если вы заметили искрение свечей, то в этом случае следует разобрать панель, чтобы добраться до электронной начинки устройства. Действовать надо следующим образом:
- Отключите варочную панель от сети.
- С помощью отвертки и других подручных инструментов, снимите верхнюю крышку.
- Теперь отсоедините контакты от блока электропитания.
Таким образом, можно заменить блок: просто возьмите сломанный и покажите его в магазине продавцам-консультантам, которые предложат исправную деталь.
Удостовериться, что проблема именно с блоком, можно, включив в темноте варочную панель. Если искра голубого цвета, значит, блок исправен, если желтого или оранжевого — он требует замены.
Искрение желтым или оранжевым светом также может быть связано с окислением стержня свечи. Проблема решается заменой неисправной детали. Стоит отметить, что встречаются такие неполадки крайне редко и происходят только там, где длительное время концентрация влаги в воздухе превышает все необходимые нормы.
Также это может случаться при слишком частых переливаниях. Частицы воды могут проникать внутрь панели, что влечет за собой попадание капель на провода или микросхемы. В этом случае поможет быстрая и качественная просушка, иначе стержень свечей может окислиться. В противном случае, провода огрубеют и могут легко сломаться, вследствие чего придется полностью заменить электронную начинку варочной панели.

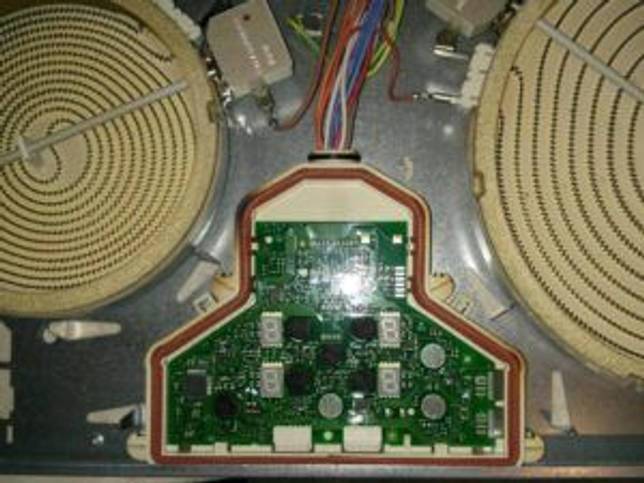

Внутреннее устройство электрической варочной панели
Если вообще не включается
Если оборудование вообще не включается, сразу проверяйте напряжение. При низком напряжении варочная панель может не включиться. Во избежании таких ситуаций в дальнейшем, желательно установить стабилизатор. Это значительно продлит срок службы техники, так как электроника очень чувствительна к качеству питания, а именно электронику тяжелее всего ремонтировать (и дороже).
При нормальном напряжении ремонт варочной панели продолжим осмотром сетевого шнура. Как ни странно, многие поломки связаны с его повреждением — перетерся, загнулся, передавили, лопнула/оплавилась изоляция и т.п. Сначала шнур осматриваем (отключив от сети), затем прозваниваем на целостность проводов и на пробой изоляции (каждый провод на землю и между собой).
Что делать если варочная панель не включается? Первым делом проверить шнур и контакты
Следующий шаг — проверка контакта в клеммной колодке. Ослабленный или окисленный контакт тоже может стать причиной того, что варочная панель не включается. Что делать в этом случае? Раскрутить контакт, почистить от окислов, снова хорошо затянуть.
Если признаков жизни плита по-прежнему не подает, найдите плавкий предохранитель. Он стоит на входе, перегорает при скачках напряжения — чтобы защитить от повреждений более дорогостоящие детали. Выглядеть он может по-разному, но чаще всего это стеклянная или керамическая трубочка с металлическими колпачками по краям. Некоторые виды плавких предохранителей представлены на фото ниже. Могут быть и такие варианты.
Виды плавких предохранителей
Нашли предохранитель, дальше берем мультиметр и измеряем его сопротивление. Оно должно быть небольшим. Если прибор показывает обрыв (бесконечно большое сопротивление), предохранитель перегорел. Еще один способ — поставить мультиметр в режим прозвонки и прикоснуться щупами к обоим концам предохранителя. Прибор молчит — он перегорел.
Перегоревший предохранитель вытаскиваем, заменяем на аналогичный. Именно на аналогичный — с теми же параметрами (указаны на корпусе). Ставить «жучок» или с меньшей чувствительностью не рекомендуется — при следующем скачке напряжения поломки будут гораздо серьезнее.
Из легких проверок осталась одна — проверить, доходит ли питание от клеммной колодки до блока управления. Может, проводка повредилась или контакт где-то ослаблен/отлетел. Делают это снова при помощи мультиметра. Проверяем провода на целостность (можно — прозвонкой, можно — измерив сопротивление) и наличие пробоя изоляции (на корпус и между собой). Если все параметры в норме, можно включить питание и аккуратно измерить напряжение на входе блока управления. Напряжение в норме, но варочная панель по-прежнему не включается — проблемы в блоке управления. Дальнейший ремонт варочной панели связан с этим блоком.
Для приготовления пищи пользователи предпочитают электрические, индукционные и газовые плиты. При их неисправностях лучше обращаться к специалистам. Но, если у вас есть навыки, знания и умения работать с инструментами, ремонт бытовых варочных кухонных панелей можно выполнить самостоятельно.
В каких случаях снимается встраиваемая варочная панель
Встраиваемая панель обычно снимается в следующих случаях:
Не горит газовая конфорка или слабое пламя – причиной является недостаточная подача кислорода либо переизбыток углерода. Устраняется путем разборки конфорочной единицы, прочищаются воздуховоды, которые обеспечивают пламени достаточный приток кислорода;
- Пламя загорается и сразу гаснет – если используется баллонная система газоснабжения, причину следует искать в нитке редуцирования, так как давление природного газа на порядок меньше, чем в системе «Баллон». Для устранения данной неисправности необходимо с помощью слесарного инструмента – отвертки — повернуть регулятор по часовой стрелке на редукторе баллона на одно деление;
- Блок розжига не реагирует на плавный пуск – неисправность платы управления, может быть причина в неисправности пускового конденсатора, емкость которого должна быть 50-100 Рф. Замена его должна быть выполнена сервисом по обслуживанию.
Демонтаж встраиваемой варочной панели не составит большого труда. В случае с газовой варочной конструкцией обойтись без привлечения квалифицированного персонала крайне трудно, потому что должны быть соблюдены все меры безопасности СНиП, ППБ и правила электробезопасности.
Ошибка блокировки
Иногда в работе варочной панели могут случаться непредвиденные программные или аппаратные сбои. В таких случаях может включаться автоматическая блокировка, которую не удастся снять стандартными способами.
Ошибка блокировки может возникнуть из-за выключения электричества, короткого замыкания или целого ряда других причин, среди которых:
- попадание влаги на индукционную панель — более старые плиты не всегда оснащены влагостойким покрытием и подвержены поломкам при попадании воды внутрь механизма;
- резкое механическое воздействие на кнопки выбора температуры — удар рукой или посудой может вызвать резкую вибрацию и замыкание;
- заводской брак — при нарушении технологии изготовления агрегата система блокировки может быть изначально бракованной.
Для устранения ошибки необходимо выключить плиту, вытащив вилку из розетки, и подождать 5-10 минут до ее полного остывания. После нужно снова включить панель и установить необходимый режим работы.
Если значок блокировки продолжает светиться даже после перезагрузки плиты, то следует попробовать устранить ошибку аппаратным путем. Для этого нужно открепить верхнюю часть индукционной панели, открутив боковые винты при помощи отвертки.
Далее необходимо вручную переключить блокировочный замок. Для этого понадобится длинный стержень с крючком на конце. Если подходящего инструмента нет, то можно сделать его самостоятельно, из обычной проволоки.
Нужно захватить крючком реле блокировки и осторожно потянуть на себя, переключая его положение. После этого следует аккуратно закрыть крышку и закрутить обратно все болты. При следующем включении ошибка блокировки должна пропасть
При следующем включении ошибка блокировки должна пропасть.
Рекомендации по установке кухонной плиты
- Материалы, из которых выполнены стенки соседствующих с плитой шкафчиков, должны выдерживать температуру не ниже 90°C.
- Прибор обязательно выравнивается по строительному уровню. Благодаря ножкам высоту можно регулировать от 850 до 940 мм.
- Некоторые модели оснащены защитой от опрокидывания — специальный кронштейн крепится к стене при помощи винтов и дюбелей.
- Крышка легко вставляется в пазы защелок, следуйте инструкции.
- В кухне обязательно должна быть вентиляция, окно необходимо открывать для проветривания.
Как подключить газовую плиту Горенье
Подключение к магистральным сетям газовых приборов производится только сотрудниками сервисных служб, имеющих соответствующие разрешения. После окончания работ делается соответствующая запись в сервисной книжке.
Плиты Gorenje поставляются с настройкой на природный газ Н или Е (20 или 25 мбар) или на сжиженный газ (50 или 30 мбар), это указывается на шильде. Если условия сети не соответствуют настройкам, то специалист перенастроит прибор на используемый вид газа: заменит жиклеры и отрегулирует винты расхода
Обратите внимание, что после этого вентили и форсунки должны быть опломбированы и поверх заводских данных приклеена бумажка с новыми параметрами
С правой стороны находится трубка газопровода для подключения к источнику газа с внешней резьбой EN ISO 228-1 или EN 10226-1/-2, также в комплекте идут переходник для сжиженного газа и неметаллическая прокладка (повторное использование запрещается, допустимая деформация — 25%).
Подключение производится при помощи сертифицированных гибких резиновых или металлических шлангов. В первом случае нельзя прокладывать шланг, как показано на рисунке в положении А, чтобы от нагрева он не повредился. Металлический так размещать можно.
Чтобы в газовой плите функционировали освещение и электроподжиг, необходимо подключение к электрической сети. Для этого шнур прикрепляют к клеммной коробке, которая находится на задней части прибора и должна быть после работ закрыта крышкой.
После подключения специалист проверяет все горелки, работу газ-контроля и электроподжига. Газ должен гореть пламенем сине-зеленого цвета.
Как разобрать?
Перед разборкой электрического или индукционного неработающего оборудования нужно внимательно осмотреть розетку и кабель на наличие повреждений, проверить мультиметром, подаётся ли на них питание, есть ли напряжение в сети. Частая причина некорректной работы дисплея управления и плохого нагрева конфорок — низкое напряжение сети. Для устройств с газовыми горелками необходимо убедиться в том, что кран, подающий газ, не перекрыт, и только потом приступать к дальнейшей диагностике
Разбирают устройство осторожно, чтобы не повредить контакты и другие детали. Электрическое оборудование предварительно отключают от сети, в индукционных моделях проводят дополнительную разрядку блока конденсаторов, в котором может содержаться опасный потенциал даже при выключенной плите.
Разборку начинают с демонтажа верхней декоративной части, прикреплённой к столешнице фиксаторами
Чтобы снять панель, достаточно за неё потянуть. Демонтируются и нагревательные элементы, соединённые с варочной плитой. Если плита посажена на герметик, её поддевают плоской отвёрткой, прогревают герметик строительным феном и вытаскивают.
Чтобы выполнить ремонт, укладывают на твёрдую ровную поверхность нагревательными элементами вверх, осторожно обращаясь со стеклянными и стеклокерамическими крышками. Сняв верхнюю часть, получают доступ к внутренней части, осматривают и выявляют причину неисправности в данном отсеке.
Локализовав поломку, нерабочий узел извлекают для исследования и ремонта.
У нас есть много материалов о ремонте духовок, в том числе электроплит и газовых. А именно, как отремонтировать таймер, стекло, дверцу.
Как снять блокировку с варочной панели
Перечислим основные варианты действий для отключения блокировки панели:
- Что касается защиты от детей, Вы можете убрать блокировку нажатием на кнопку «ключ» или «замок» (кнопку нужно удерживать в течение некоторого времени, обычно 2-4 секунды).
- Если первый вариант не помогает, попробуйте одновременно нажать на кнопки «+» и «-».
- Есть модели, у которых блокировка снимается кнопкой включения панели. Прикоснитесь к кнопке включения/выключения и удерживайте ее некоторое время.
- Иногда нужно нажимать специальную комбинацию клавиш. Например, это может быть центральная кнопка и кнопка передней правой платформы, а также другие комбинации сенсоров (см. ниже наши инструкции деактивации защиты различных моделей варочных панелей).
- Как разблокировать варочную панель, если указанные выше способы не помогают? Выключите прибор из розетки и подождите некоторое время. Ждать нужно минимум минуту (может понадобиться и больше времени). Включите варочную панель – символ блокировки должен погаснуть.
Узнайте, как ухаживать за панелью из стеклокерамики и закаленного стекла с помощью специальных чистящих средств и домашних моющих средств.
Далее расскажем о том, какие конкретные действия нужно предпринять, какие кнопки нажать в случае блокировки варочных панелей Бош, Нефф и других популярных производителей:
Проверка прочих узлов
Современная техника обеспечена более надёжной защитой, в отличие от моделей старых поколений. При неисправности нагревательного элемента работа электрической плиты может быть полностью заблокирована. Чтобы исключить проблему с конфоркой, следует проверить несколько основных узлов.
Предохранители
Одна из самых частых проблем – скачки напряжения — приводят к перегоранию плавких предохранителей. Выглядят они по-разному. Чаще всего это небольшая деталь со стеклянным или керамическим корпусом с толстыми контактами на концах.

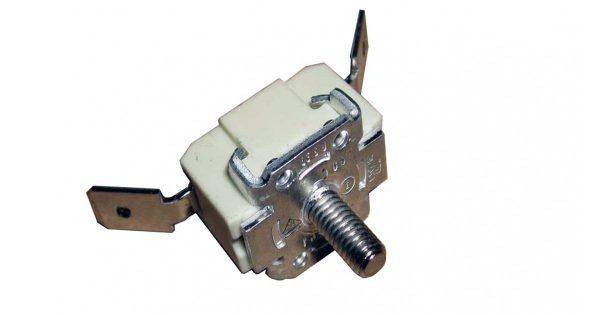

Термопредохранитель плиты Hansa
Проверить их работоспособность можно посредством мультиметра: если сопротивление еле прослеживается, то всё в порядке, в обратном случае – меняем на новые. Благо стоят они недорого и продаются в любом магазине электроники и бытовой техники.
Идеальный вариант – в походе за новым взять с собой старый предохранитель.
Автомат
Если автомат в щитке постоянно выбивает при включении плиты, то всё дело в коротком замыкании. Провода могли оплавиться и перекрутиться друг с другом. Следует осмотреть электропроводку плиты, прозвонить подозрительные участки мультиметром и устранить неисправность.
Иногда проблема кроется в самом автомате. К примеру, если была замена на вариант с более низкой мощностью нагрузки. В этом случае нужно поступить как с предохранителем: взять с собой в магазин и купить решение с аналогичными характеристиками.
Переключатель мощности
Далее, нужно осмотреть переключатель мощности. Если он механический, то какие-то физические повреждения будут сразу заметны. Откручиваем крепёж на панели, отсоединяем фиксирующий вал и извлекаем переключатель. Внутри можно увидеть несколько пружин: вытаскиваем их и осматриваем конструкцию.
Частая причина выхода из строя переключателя – оплавленные контакты. Удаляем крупный налёт острым предметом, а остатки вычищаем наждачной бумагой. При необходимости заменяем провода и клеммы. Далее собираем переключатель в обратном порядке. Если блок цифровой, то ремонт лучше предоставить специалисту.
Нагревательный элемент
Конфорка может не включаться из-за перегоревшей спирали. На многих моделях заменить ТЭН можно самостоятельно. Процедура должна быть подробно описана в инструкции по эксплуатации к устройству. Для замены спирали понадобится либо снятие всей верхней панели, либо отдельного колпака конфорки.
Терморегулятор
Если регулятор температуры вышел из строя, то после выключения плиты нагревательные элементы продолжают работать, пока не перегорят, или пользователь полностью не обесточит оборудование. Терморегулятор – мелкая, достаточно сложная, но недорогая деталь. Поэтому как таковой ремонт здесь нецелесообразен. Гораздо практичнее купить новый регулятор и просто заменить его.
Терморегулятор
Шнур питания
Сетевой кабель у электрических плит идёт с толстой и надёжной оплёткой. Но даже такой провод можно повредить, к примеру, защемив его техникой или предметами интерьера. Первым делом необходимо осмотреть кабель на наличие физических повреждений.
Далее, проверяем надёжность соединения провода с контактной колодкой. Если есть такая возможность, то шнур лучше прозвонить мультиметром. При необходимости заменяем кабель. Провод обязательно должен быть медным: никакого алюминия и прочих сплавов на его основе.
Также стоит обратить внимание на фазы. Для обычной техники с однофазным подключением к сети в 220 В толщина провода колеблется в пределах 6 мм, тогда как для трёхфазных устройств – минимум 2,5 мм. Поменять сам шнур не составит труда
Поменять сам шнур не составит труда.
Кабель для электроплиты
Замена сетевого кабеля:
- Отключаем вилку от розетки.
- Откручиваем крепёж на тыловой стенке и снимаем заднюю панель.
- Внутри должен быть распределительный блок, куда подключен шнур питания.
- Отсоединяем старый кабель и подсоединяем новый к тем же контактам.
- Монтируем заднюю стенку на место.
Специалисты настоятельно не рекомендуют «сшивать» сетевой кабель, то есть зачищать проблемные участки и обматывать их после соединения изолентой. Заводская оплётка надёжно предохраняет провод практически от всего и вся. В то время как изолента может оплавиться и вывести из строя электрическую плиту.
Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:
Группы неисправностей варочных панелей
Вне зависимости от типа нагревателей, основные поломки у панелей сходны. Ремонт вашей варочной поверхности нужен при обнаружении типовых неисправностей.
Поломка нагревательных элементов
Детали, поврежденные механическим способом, ремонтопригодны. Для галогеновых моделей нужно заменить нагреватель, а индукционная обмотка почти не подвержена сбоям.
Выход из строя коммутационных элементов или проводников
Устранить неполадки контактов, тиристорных ключей, реле, можно за 1 день. Ремонтные работы при знании конструкции плиты и наличия соответствующих навыков не представят для вас сложности.
Электронные схемы
Если пользователь не знает, как работают блоки питания, контроллеры, генераторы и трансформаторы, починку лучше доверить мастеру. Сгоревший элемент нужно демонтировать и заменить новым.
Важно! Перед началом работ стоит проверить питание от розетки, наличие влаги на панели или загрязнений на сенсорном блоке. Они могут препятствовать чувствительности кнопок
Проблемы с управлением
Самый сложный случай — проблемы с платой управления. Тут мало что можно сделать самостоятельно. Как понять, что виноват блок управления? По отсутствию сигнала при нажатии кнопок. Если питание включилось, но дальше при задании режимов работы никаких звуков или видимых изменений состояния нет, скорее всего, проблема в управлении. В этом случае ремонт варочной панели состоит из простых действий.
Если плита вас «не слушается», для начала тщательно очистите поверхность — грязь может стать причиной такого поведения. Далее следует проверить параметры питания. Слишком низкое напряжение в сети может повлиять на работу управления.
Панель управления — самый сложный для ремонта участок
Если напряжение в норме, а изменений нет, пробуем перезагрузить программы. Для этого обесточиваем варочную поверхность. Если она подключена через вилку с розеткой, вынимаем вилку. Отключения кнопкой недостаточно. Если подключали плиту через клеммную колодку, проще выключить автомат на щитке. В обесточенном состоянии плита должна находиться не менее 10 минут. Дальше ее можно включить и попробовать заново. Если был простой «глюк» управления, это помогает, если проблемы серьезнее — нет. Если все действия не принесли результата — вызывайте мастера.
Инструменты для ремонта
Чтобы провести ремонтные работы любого вида, необходимо подготовить набор инструментов:
- Для демонтажа плиты и её элементов пригодится отвёртка со сменными наконечниками.
- Для определения наличия напряжения — мультиметр.
- Чтобы выполнить электромонтажные работы, укоротить и зачистить кабель — монтажный нож.
- Для монтажных работ — плоскогубцы, кусачки, которыми перекусывают провода.
Внимание
Для ремонта могут понадобиться торцевые ключи, принципиальная электронная схема, поэтому владельцам, решившим отремонтировать варочную плиту самостоятельно, нужно заранее позаботиться о таких деталях.
