Как разобрать патрон шуруповерта

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

  • Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
  • Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

  1. Отсутствует необходимость использовать дополнительные инструменты
  2. Возможность закрепления насадки одной рукой
  3. Высокая скорость замены насадок
  4. Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

  1. Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
  2. Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
  3. Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

  1. Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
  2. Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Как разобрать патрон от шуруповерта

Как снять патрон с шуруповерта или дрели

11.02.20159 468

Даже самый качественный надежный и профессиональный шуруповерт со временем изнашивается и с каждым разом начинает всё хуже держать сверла, насадки и биты

Чтобы вернуть инструменту былую мощь, давайте рассмотрим как снять патрон с шуруповерта и на какие нюансы стоит обратить внимание

Как разобрать патрон шуруповерта

Чтобы разобрать патрон шуруповерта не требуется никакого специального оборудования, достаточно иметь под рукой несколько ключей, отвертку, молоток и по возможности – тиски.

Конструкция патрона представляет собой пустой металлический цилиндр со специальным кольцом и гильзой для его регулировки. Внутри патрона находятся кулачки, фиксирующие сверла или специальные насадки. Сам патрон одевается на вал шуруповерта. Патрон может иметь резьбу или конус, в зависимости от типа крепления на вал. При правильном руководстве разборка патрона шуруповерта не займет много времени.

Перед тем как открутить патрон на шуруповерте, нужно узнать какой тип крепления перед вами.

Как правильно снять патрон с шуруповерта

Способы крепления патрона на шуруповерте

  1. Конус Морзе. Способ назван в честь изобретателя Стивена А. Морзе в 1864 году. Суть метода заключается в спряжении двух поверхностей в виде вала и детали с отверстием, у которых одинаковая конусность с углом от 1°25’43″ до 1°30’26″ в зависимости от типоразмера. Этот способ достаточно широко распространен и зарекомендовал себя как простой и надежный.
  2. Резьбовой способ. Внутри патрона шуруповерта нарезана резьба, точно такая же резьба сделана и на рабочем вале инструмента. Чтобы закрутить патрон, нужно просто до упора его закрутить, аналогично гайке и болту.
  3. Фиксирующий винт. Используется для дополнительной фиксации патрона на валу.

Как узнать какой способ крепления патрона

Чтобы узнать какой тип крепления патрона у вашего шуруповерта нужно внимательно осмотреть маркировку инструмента. Надпись вида: 1-6 В10 (может немного отличатся) — означает, что патрон с конусом Морзе. Цифры 1-6 обозначают диаметр хвостовика сверла или насадок, а В10 – размер конуса Морзе.

Патрон с резьбовым соединением маркируется цифрами: 1,0-11 М12х1,25. Символы М12х1,25 означают размер метрической резьбы, а 1,0-11 – диаметр хвостовика сверла, аналогично конусу Морзе.

На импортных моделях шуруповертов резьба измеряется в дюймах, поэтому не пугайтесь увидеть маркировку вида: 2-13 мм ½-20 UNF.

Оба типа патронов одинаково хорошо выполняют свою задачу, разница только в удобстве и скорости смены насадок с шуруповерта.

Как правильно снять патрон с шуруповерта

Существует несколько способов снять патрон с шуруповерта, разберем первый:

  1. Берем шестигранный ключ примерно на 10 мм;
  2. Зажимаем ключ коротким концом в патроне;
  3. Включаем шуруповерт на пару секунд, что бы зажатый ключ ударился вторым концом о стол;
  4. Вращаем ключ и выкручиваем патрон шуруповерта.

Второй способ, который рекомендуют профессионалы:

  1. Сначала нужно полностью разжать кулачки патрона;
  2. Внутри патрона должен быть винт, если его не видно, возможно он покрыт грязью;
  3. Нужно выкрутить этот винт по часовой стрелке;
  4. Зажмите шестигранный ключ в патроне;
  5. Резко проверните ключ против часовой стрелки;
  6. Патрон должен легко выкрутиться, если нет – можно слегка ударить молотком по концу ключа.

Если ни один из вышеуказанных способов не работают, придется разобрать шуруповерт и извлечь из него шпиндель и редуктор вместе с патроном. Для этого нужно зажать его в тесках и открутить патрон разводным ключом. На некоторых патронах бывают специальные выточки под ключ, что значительно упрощает этот процесс.

Чтобы снять патрон с шуруповерта на конусе Морзе, нужно выбить его ударами молотка по корпусу.

Эти способы подходят для разбора патрона у всех видов шуруповертов, дрелей и перфораторов. Также рекомендуем посмотреть видео как разобрать патрон шуруповерта.

патроншуруповерт

Шуруповерт: кратко об устройстве его патрона

Чтобы суметь снять патрон шуруповерта, необходимо представлять устройство этого узла. Данный элемент крепится на валу, которой приводит его в движение и одновременно является местом его крепления.

Патроны, как правило, снабжены оболочкой цилиндрической формы. Под ней расположены прижимные кулачки, а также регулировочные гильзы. Когда происходит их заклинивание, рабочую деталь достать практически невозможно или очень сложно. В этом случае приходится снимать зажим, чем обеспечивается облегчение дальнейшей работы по ремонту или обслуживанию инструмента. Делается это для того, чтобы произвести смазку, чистку или профилактический осмотр.

Крепление патрона выполняется несколькими способами. И в каждом конкретном случае проблему приходится решать по-разному.

Устройство патрона

Патроны могут быть:

  • кулачковыми, фиксация которых производится Г-образным ключом, вставляемым перпендикулярно;
  • быстрозажимными, в которых для фиксации один из цилиндров корпуса зажимается рукой, а другой вращается вокруг его оси.

Кулачковые патроны являются менее удобными, но обеспечиваемое ими соединение более надежно. Регулировочная гильза, вращаемая ключом, обеспечивает сжимание стальных кулачков вплоть до их полного смыкания.

Затягивание быстрозажимных патронов производится быстрее. Для этого ключ не требуется.

Разновидности быстрозажимных патронов

Такие патроны бывают:

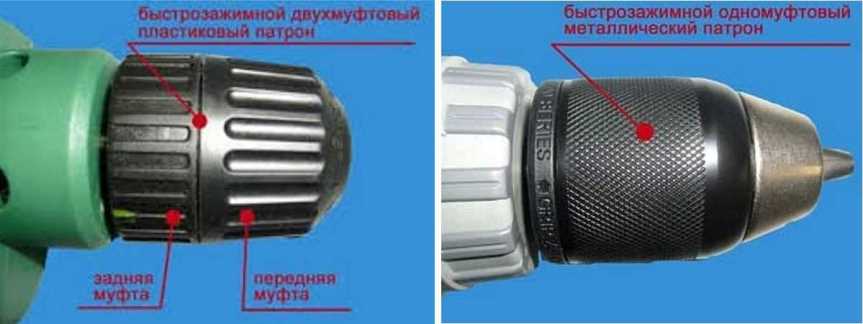

  • одномуфтовыми, в которые бита устанавливается лишь одной рукой, т.к. один из элементов ее корпуса обездвиживается автоматически;
  • двухмуфтовыми, обе части которых подвижны. Поэтому при установке биты понадобятся обе руки.

Заменяя патрон шуруповерта, следует учитывать, что одномуфтовые изделия используются лишь на инструментах, снабженных блокираторами.

Шуруповерт: способы фиксации патрона на его валу

Для фиксации патронов используются следующие способы:

  • резьбовой;
  • с использованием конуса Морзе, когда хвостовик конической формы вставляют в отверстие шпинделя. Данный способ является наиболее эффективным.

Дополнительная прочность соединений достигается за счет установки фиксирующего винта.

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

  1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
  2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

  1. Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
  2. Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
  3. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
  4. Свести кулачки патрона до минимального зазора.
  5. Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

  1. Отсутствие спецовочной перчатки.
  2. Мощность шуруповёрта превышает 500 Ватт.
  3. Неуверенность в собственных силах.
  4. Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

  1. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
  2. Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
  3. Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
  4. Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
  5. Запустить двигатель и дать ему возможность набрать максимальные обороты.
  6. Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
  7. В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу

Возможен и второй вариант этого способа:

  1. После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
  2. «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Как снимается головка с шуруповерта

Цилиндр рекомендуется периодически отсоединять, чтобы проводить плановую чистку и смазку деталей для продления срока службы электроинструмента. Способ снятия зависит от типа крепления к валу и модели шуруповерта. Подробнее о том, как снять патрон разных типов крепления с шуруповертов Макита, Метабо, Бош.

Снятая головка

С фиксирующим винтом

Снятие головки с фиксирующем винтом осуществляется в следующем порядке:

  1. Винт находится между зажимными кулачками. Нужно полностью разжать их и выкручивать винт по часовой стрелке крестовой отверткой.
  2. После этого в кулачки помещают шестигранный ключ подходящего размера. Его необходимо резко и сильно провернуть против часовой стрелки.
  3. Если сцепление цилиндра с валом очень крепкое и ключ не помогает его разъединить, придется дополнительно помочь аккуратными ударами молотка.

Винт находится здесь

С конусом Морзе

Гильзы такого типа отсоединяют от шуруповерта, выбивая молотком хвостовик из конического гнезда. Но этот стандартный способ может не дать результата. Тогда нужно разбирать шуруповерт. Извлекается вал с редуктором и патроном, а затем зажимающий цилиндр следует откручивать трубным ключом. Гайки на гильзе с конусом Морзе – явление крайне редкое.

С резьбовым креплением

Потребуется шестигранный Г-образный ключ на 10 мм. Его нужно поместить между кулачков, надежно закрепить и поворачивать. Дальше стоит на малых оборотах запустить и тут же выключить шуруповерт, прижатый к опоре – например, столу или стене. Именно об опору должна удариться свободная часть Г-образного шестигранника спустя пару мгновений после запуска электроинструмента. Как правило, после этого крепление ослабевает, и цилиндр аккуратно снимается.

Снятие головки с резьбовым креплением показано на видео:

Снятие с разобранного редуктора

Если вышел из строя редуктор шуруповерта, понадобится снять цилиндр, чтобы добраться до него. Делается это так:

  1. Выкрутить фиксирующий болт внутри гильзы.
  2. Найти редуктор, надеть на обратную его сторону головку, надежно зафиксировать ее. Диаметр головки, как правило, составляет 19 мм.
  3. Второй рукой аккуратно раскручивать цилиндр против часовой стрелки.

Как выбрать новый патрон

Шуруповерт, как уже отмечалось – это самый широко применяемый электрический инструмент. его применяют при проведении и капитального, и косметического ремонта. Его широко применяют в домашних работах, и на производстве. Дома его применяют для бурения стен и установки крепежа под навесные конструкции, например, книжные полки или кухонные принадлежности. Его можно использовать для установки крепежных изделий, собирая новую мебель. Интенсивная эксплуатация, рано или поздно, приводит к тому, что он выходит из строя.

Дрель-шуруповерт со сменными патронами

По большей части, чаще всего ломается патрон. Это может из-за износа губок или посадочного места. В таком случае, патрон начинает бить, в этом случае нарушается точность выполняемых работ и возникают прочие неприятности. То есть его необходимо снять и отправить в ремонт или заменить на новый.

Этот электрический инструмент можно использовать не только для установки крепежа, с его помощью можно сверлить отверстия, с применением насадок шлифовать поверхности. То есть, шуруповерт может выполнять множество функций. Но существует одна тонкость. Его нельзя долго эксплуатировать, то есть он может работать в режиме 15/45. 15 минут работы, 45 минут отдыха. В противном случае может произойти перегрев редуктора и после остановки шпинделя пластиковые детали могут прикипеть друг к другу. Это приведет к сложностям в эксплуатации и разборке шуруповерта для его ремонта и обслуживания.

В строительных магазинах шуруповерты реализуют уже с предустановленным патроном, но не помешает в хозяйстве иметь и патрон другого типа. Обычно на заводе-изготовителе устанавливают быстрозажимную оснастку, но использовать его для сверлильных или буровых работ нецелесообразно.

Поэтому, желательно иметь в запасе кулачковое приспособление. Он более устойчив к вибрационным нагрузкам. Ко всему прочему он более надежно фиксирует рабочий орган (сверло, биту и другие насадки) и надежно его удерживает.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Некоторых интересует, как снять патрон с шуруповерта. Это требуется для выполнения профилактических и ремонтных работ. Выполняя необходимую работу своими руками, можно сэкономить. Существует несколько видов патронов, каждый из которых обладает своими особенностями.

Виды патронов

Существует два типа приспособлений, которые устанавливают на шуруповерты – кулачковые и быстрозажимные. Первые удерживают рабочий (биту или сверло) при помощи кулачков. Второй тип приспособлений разделяют на одно- и двухмуфтовые. Муфтовые патроны обслуживаются только вручную, то есть не необходимости в применении специальных ключей.

Для изготовления быстрозажимного приспособления используют металлы и полимерные материалы. Использование полимеров позволяет снизить вес изделия, но это снижает и его эксплуатационную надежность, особенно если шуруповерт снабжен ударной функцией.

Приспособления этого класса могут быть использованы и для работы в быту, и на производстве.

Кулачковые приспособления обладают большей долговечностью и высокой надежностью в работе. Но, работа с ними может доставлять определенные неудобства. Так, для установки рабочего инструмента будет необходим специальный ключ, а для того, чтобы установить или снять рабочий орган будет занимать больше времени, в сравнении с быстрозажимным.

Верхнюю часть кулачкового приспособления изготавливают из металла или полимерных материалов. Оснастка этого типа при ударной работе может выдержать большие нагрузки и это его главное достоинство в сравнении с быстрозажимным.

Каждое из этих приспособлений имеет свои положительные и отрицательные стороны. Опыт показывает, что если для пользователя важна частота установки/снятия насадок, то целесообразно использовать быстрозажимное устройство, если более важна надежность закрепления инструмента, то необходимо использовать кулачковая оснастка.

Как определить метод крепления

Прежде чем разбираться с тем, как снять патрон у шуруповерта, нужно определить способ фиксации.

Инструмент, в котором используется зажимное устройство с типом крепления конус Морзе, может иметь маркировку В10, В12, В14 и т.д.

Согласно ГОСТу, может быть 9 типоразмеров – от В7 до В45.

Рядом в миллиметрах указывается диапазон диаметров хвостовиков крепежных изделий, которые подходят для крепления в этом шуруповерте.

Патрон шуруповерта с резьбовым креплением имеет иную маркировку.

На отечественных моделях можно встретить обозначение типа 1,0-11 М12х1,25.

Цифры до буквы указывают допустимый размер хвостовика, остальная часть – размер резьбы.

В иностранных шуруповертах используется дюймовое обозначение.

Например. деталь может маркироваться так: 2-13 мм ½-20 UNF.

Здесь первые цифры – диаметр бит, дробь – диаметр резьбы в дюймах, 20 – число ниток в каждом дюйме.

Как узнать какой способ крепления патрона

Чтобы узнать какой тип крепления патрона у вашего шуруповерта нужно внимательно осмотреть маркировку инструмента. Надпись вида: 1-6 В10 (может немного отличатся) — означает, что патрон с конусом Морзе. Цифры 1-6 обозначают диаметр хвостовика сверла или насадок, а В10 – размер конуса Морзе.

Патрон с резьбовым соединением маркируется цифрами: 1,0-11 М12х1,25. Символы М12х1,25 означают размер метрической резьбы, а 1,0-11 – диаметр хвостовика сверла, аналогично конусу Морзе.

На импортных моделях шуруповертов резьба измеряется в дюймах, поэтому не пугайтесь увидеть маркировку вида: 2-13 мм ½-20 UNF.

Виды патронов

Очень часто домашние мастера сталкиваются с такой трудностью, как заклинивание элементов, и мало кто знает, как поменять патрон на шуруповёрте правильным образом. Для начала стоит разобраться с основными видами.

Разновидности:

  1. Быстрозажимные.
  2. Кулачковые.

Иногда на агрегаты ставят самозажимные устройства, но эти разновидности более популярны.

Патрон быстрозажимной для аккумуляторных шуруповёртов подразделяется ещё на несколько классификаций.

Он может быть:

  1. Двухмуфтовым. Эта разновидность затягивать приходится двумя руками, потому что одну из муфт обязательно нужно поддерживать, а вторую поворачивать при помощи специального ключа.
  2. Одномуфтным. В этом случае надо будет выполнить все те же действия, что и в первом варианте, но всё можно проделать при помощи только одной руки. Этого смогли достигнуть благодаря тому, что в конструкции имеется специальная блокировка, которая автоматически заклинивает вал, когда происходит снятие оснастки. Бита насаживается на такую конструкцию несколько проще и удобнее.

Быстрозажимная модель отличается тем, что при эксплуатации не нужно использовать никаких дополнительных инструментов. К примеру, нет необходимости применять ключ.

Патроны изготавливаются из двух материалов:

  • пластик;
  • металл.

Благодаря конструкции из пластика производители значительно уменьшили вес агрегата. Но нельзя сказать, что такой материал является надёжным. Он не сможет выдержать больших ударных нагрузок и не обладает высокой устойчивостью, в отличие от металлического шуруповёрта.

Быстрозажимной механизм из пластика и металла применяют для выполнения как профессиональных, так и бытовых задач.

Способы закрепления

Существует ряд проверенных способов, с помощью которых патрон можно надежно зафиксировать на устройстве. Среди них выделяют следующие:

  1. При помощи резьбы.
  2. Благодаря конусу Морзе.
  3. С использованием специального винта, который служит в качестве дополнения к вышеуказанным способам.

Наиболее проверенным и простым методом считается использование конуса, который стал применяться ещё в XIX веке. Вал затачивается таким образом, чтобы он соответствовал параметрам конуса, который располагается внутри. При соединении двух элементов, обеспечивается надёжное и крепкое соединение.

Если рассматривать резьбовой вид соединения, то принцип его работы состоит в том, что валу и патроне вытачивают определённую резьбу. Чтобы соединить две детали необходимо только накрутить их друг на друга.

Большое распространение получил и фиксирующий винт, который всегда устанавливается с целью дополнительной фиксации. Головка его изготавливается в виде креста, как на отвёртке, а резьба нарезается в левую сторону. Чтобы увидеть винт, необходимо разобрать кулачки патрона. Другим способом это осуществить не удастся.

Первые цифры обозначают, что диаметр хвостовика равен от 1 до 6 мм. В10 — это обозначение размера конуса, который можно найти абсолютно в любом справочнике, который предназначается для машиностроителей.

Если используется резьбовое соединение, то в этом случае также устанавливается определённая маркировка. К примеру, 1,0−11 М12×125. М12×125 будет обозначать размер метрической резьбы, а цифры могут указывать, какой размер имеет хвостовая часть насадок. В том случае, если прибор приобретается не отечественного производства, то все цифры будут переводиться в дюймы.

Патрон для дрели

Универсальность применения подчеркивается спектром диаметров и длин сменных насадок. При этом обработка материала может выполняться не только в поступательном направлении, продолжающем корпус. Помимо «классических» патронов с зажимным ключом существует угловой патрон.

Угловой патрон для дрели

В отличие от прочих, более распространенных и описанных повсеместно, он почти неизвестен. Обеспечивает гибкую в прямом смысле работу – вплоть до сверления за угол или внутрь каркаса.

Все виды патронов подразделяются на обычные (ключевой, быстрозажимной и т.д.) и специальные (гибкий, удлиняющий и т.д.). Вся разница – в многофункциональности.

При появлении необходимости выборапатрона для дрели виды, предлагаемые на рынке, полностью удовлетворят любого мастера

Вне зависимости от того, какое сверло и как часто оно будет использоваться, следует обращать внимание на простоту конструкции патрона. . Классический патрон для дрели

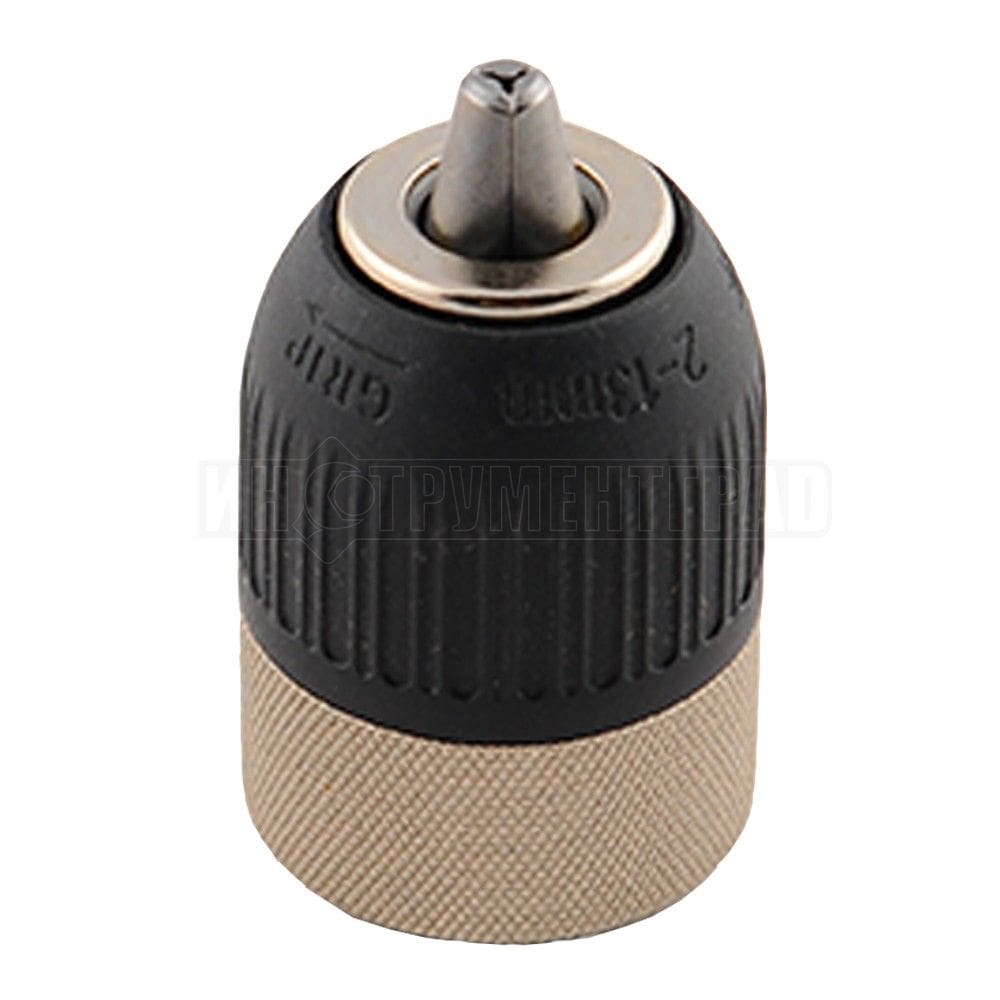

Классический патрон для дрели

Патрон «классический». Фиксация сверла осуществляется кулачковым способом – сменная насадка зажимается с нескольких сторон. Эти кулачки (цанги, лепестки) двигаются от воздействия сжимающего винта и удерживают хвостовик насадки.

Намагничивание и закалка насадок

Большое количество насадок производят в Китае из мягкого материала. Поэтому они быстро теряют свою форму. Новой биты хватает совсем ненадолго. Чтобы продлить срок эксплуатации, насадку нужно закалить. Вам понадобятся: машинное масло, газовая горелка или газовая плита, небольшая ёмкость для масла из любой жестяной банки, кусок стальной проволоки.

  1. Намотайте проволоку на биту таким образом, чтобы не выпадала.

Бита, обмотанная проволокой

Бита, должна быть раскалена до красна

Чёрная бита — закалёная

Закалённая бита прослужит дольше обычной.

Видео: закалка бит маслом

Для удобства работы, особенно в труднодоступных местах, насадки намагничивают. Это можно сделать несколькими способами.

Способ 1

Вам потребуется приобрести специальное устройство для намагничивания и размагничивания отвёрток. Вставьте туда биту. Квадратное окошко намагничивает, а ступенчатое — наоборот.

Устройство для намагничивания и размагничивания

Устройство для намагничивания и размагничивания

Способ 2

  1. Возьмите изолированную проволоку и намотайте катушку в три ряда на пластиковую трубочку.

Схема цепи для намагничивания

Способ 3

  1. Возьмите магнит и потрите об него насадку со всех сторон.

Намагничивание биты магнитом

Видео: намагничивание насадок магнитом

Способ 4

  1. Купите в радиомагазине неодимовые магниты.
  2. Разделите их на две части и положите в один ряд так, чтобы образовавшиеся группы отталкивались друг от друга. Положите между ними пластиковый колпачок от ручки. Для удержания отталкивающихся магнитов закрепите их пластилином.

Намагничивание неодимовыми магнитами

Процесс намагничивания биты неодимовыми магнитами

В результате насадка будет намагничивать крепёж лучше, чем новая.

Как снять патрон

Нет ничего сложного в том, чтобы открутить патрон шуруповерта, для этого понадобится шестигранный ключ на 10

  • Ключ зажимается в патроне коротким концом
  • Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол

В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

  1. Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
  2. Выворачиваем винт по часовой стрелке
  3. Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
  4. Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость. Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.

Если заклинил

Патрон в шуруповертах Elitech (Элитек), Flex PD 2G 18 вольт, Борт, Вихрь, Патриот, AEG BS D, Dexter (Декстер), Макита DF 331 D и т.д. может заклинить, если пользователю приходится до максимума разжать кулачки, а потом их никак не удается вернуть на место, какие бы усилия не прилагались. При этом вставляется сверло, максимальное из допустимых по размеру.

Кулачки не получается открыть для того, чтобы извлечь зажатую в патроне биту или сверло, если они неравномерно сжаты. Из-за этого насадки могут болтаться, крепление будет ненадежным.

Редко губки заклинивают в процессе их свободного хода, когда происходит сжимание или разжимание. Причина в том, что под фигурную часть кулачков попали стружки, окалины или частицы мусора. Чтобы расклинить, надо все это убрать и почистить.

Вне зависимости от причины заклинивания первым делом необходимо смазать внутреннюю полость патрона. Для этого используют правильную, специальную смазку. Хорошо подходит WD-40. Этот универсальный смазочный состав вводят и на поверхность кулачков. Выдерживают 15 минут, потому аккуратно без излишних усилий постукивают по патрону и кулачкам. Если обстукивают простым молотком, то обязательно через тканевую прокладку, но лучше воспользоваться резиновым.

При заклинивании биты в патроне шуруповерта некоторых марок, к примеру, Bosch (Бош), проблемы решают при помощи 2-х разводных ключей. Но вначале обязательно детали смазывают

Одним ключом захватывают основание патрона, другим осторожно крутят верхнюю часть. Чтобы ничего не повредить, процедуру выполняют через плотные, мягкие тканевые прокладки

Какие насадки можно использовать с патроном шуруповерта?

Для шуруповертов существует большое количество насадок (бит). Некоторые из них входят в стандартный набор, некоторые можно приобрести отдельно.

Стандартный набор состоит из следующих бит:

  • шестигранной;
  • квадратной;
  • под прямой шпиц;
  • звездочки и другие.

Дополнительно можно приобретать насадки для монтажа мебели, вентиляции, кондиционеров, автомобильного салона, биты для полировки различных материалов (дерево, металл, стекла, лаковых предметов), снятия последствий коррозии. также существует специальная бита для заклепок, но ее можно устанавливать только при наличии функции реверса в устройстве. Для закручивания саморезов под углом используется угловой адаптер, для нарезки металла – пила (нож) или ножницы. Используя последнюю разновидность, нужно быть очень осторожным и крепко держать шуруповерт, так как он очень неустойчив в руках во время работы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
