Как разобрать аккумулятор шуруповерта Makita

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

https://youtube.com/watch?v=qbLx1w-b7Ac

Методы реанимации в зависимости от технологии

Срок службы аккумуляторов у шуруповертов невелик, примерно 3-5 лет. После окончания заложенного периода, батарея очень быстро начинает разряжаться.

Такой инструмент становится очень не надежным, он может подвести в любой момент. В этом случае остается только попробовать восстановить аккумулятор.

В разборе

Как восстановить емкость li-ion аккумулятора шуруповерт

Вернуть начальные параметры старому литий-ионному аккумулятору нельзя, можно просто заменить отмершие ячейки на новые.

Алгоритм действий для восстановления li-ion аккумулятора:

  1. Сначала нужно полностью зарядить батарею.
  2. Потом разобрать корпус и изъять все банки, сохраняя соединение между ними.
  3. Замерить мультиметром напряжение на каждой из них, при этом нормальным считаются показатели на литий-ионных блоках 3,6-3,8 вольта. Если они меньше, то нужно их пометить.
  4. Разбираем всю конструкцию. Умершие элементы утилизируем, вместо них устанавливаем новые (они тоже должны быть заряженными).
  5. После чего собираем все блоки в единое целое.

Как восстановить емкость Ni-Mh аккумулятора шуруповерта

Чтобы никель-металлогидридные аккумуляторы дольше служили, их нужно регулярно восстанавливать, для чего необходимы умные зарядные устройства. Ni-Mh батареи очень восприимчивы к зарядке и разрядке, а поскольку у них сохраняется «эффект памяти» из-за неправильно проведенного цикла, они могут потерять значительную часть емкости.

Чтобы избежать такого дефекта, рекомендуется периодически восстанавливать батареи. Для чего за счет подключения лампочки производится разряд до 0,8-1 вольта, а потом полная процедура зарядки. Специалисты советуют делать такие циклы не реже одного раза в месяц.

Как восстановить емкость Ni-Cd аккумулятора шуруповерта

Способ восстановления никель-кадмиевых батарей, в сущности, очень простой: их подвергают воздействию током, превышающим номинальный в несколько раз. Причем для этого понадобится лишь автомобильный аккумулятор, прибор для замера напряжения, провода и зажимы.

В этом случае применяется следующая методика:

  • соединить «минус» у трех элементов восстанавливаемой АКБ проводом воедино;
  • к одному из «плюсов любого аккумулятора (донора или восстанавливаемого) подсоединяется посредством зажима провод;
  • затем вторым концом провода кратковременно нужно прикоснуться плюсовой клеммы другой батареи (делать 2-3 прикосновения в течение секунды). Длительность процедуры составляет 3-5 сек., главное при этом, не дать привариться проводу в месте касания.

Еще лучше эту методику проводить на отдельных элементах никель─кадмиевой батареи. В таком случае процесс восстановления будет эффективнее, к тому же аккумулятор для донора можно применять меньшей емкости (достаточно будет мотоциклетного).

Этот способ опробован на изделиях рулонного вида, но в принципе подходит для любых ni-cd аккумуляторов.

Разборка шуруповерта «Макита»

Для разборки шуруповерта для вас будет нужно крестовая отвертка и мало личного времени. Чтоб разобрать шуруповерт стопроцентно, нужно:

  • открутить винты крепления корпуса;
  • снять составной механизм кнопки запуска;
  • снять электродвигатель вкупе с редуктором;
  • отсоединить редуктор от мотора, раскрутив скрепляющие их болты.

Для разборки аккума шуруповерта требуется раскрутить болты, соединяющие корпус, или поделить соединения корпуса на клеевой базе используя паяльничка. Снутри аккума находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. Для которого предназначена конструкция ремонта аккума требуется их смена на новые.

Последовательность работ по установке литиевых аккумуляторов в шуруповерт

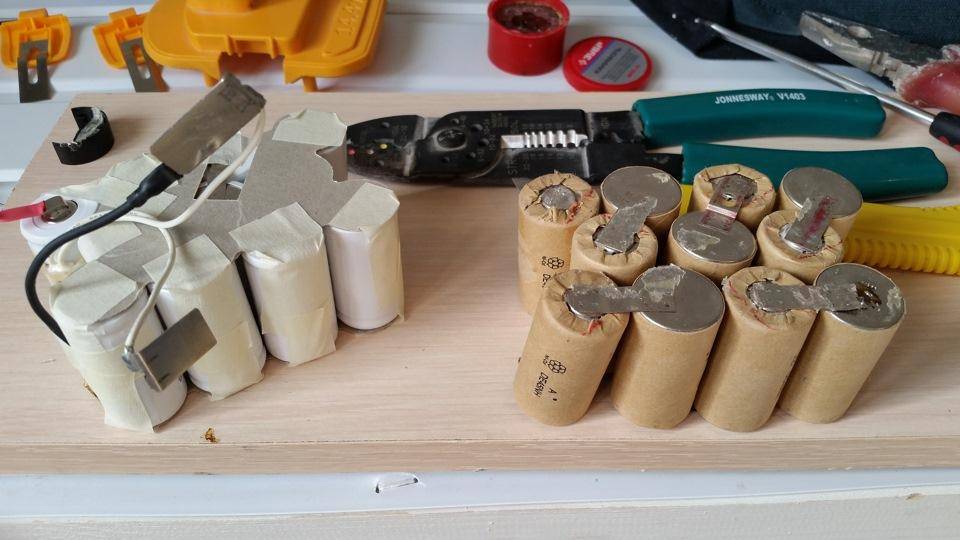

Для начала разбираем батарейный блок, извлекаем из него кадмиевые аккумуляторы и безжалостно откусываем их от разъема. Кроме того, снимаем температурный датчик, который призван обеспечивать защиту банок от перегрева. Далее замена кадмиевых аккумуляторов в шуруповерте на литиевые источники питания выполняется таким образом:

  1. Подбираем контроллер, который будет автоматически отсекать подачу тока при достижении напряжения в 4,2 В. Или сигнализировать о необходимости зарядки, если оно снизится до 2,7 V. Покупайте контроллер с термопарой, который дополнительно устранит риск перегрева.
  2. Последовательно соединяем аккумуляторы между собой.
  3. К получившейся сборке подсоединяем контроллер и подключаем балансировочные точки к специальному разъему.
  4. Припаиваем плюсовой и минусовой вывод.
  5. Помещаем аккумуляторы в батарейный блок.

Как видите, процедура довольно проста и при наличии опыта занимает не более 1-2 часов. Если вы впервые решились покопаться в современной электронике, то очень пригодятся приведенные ниже советы по соединению аккумуляторов между собой:

  • Сборка изготавливается с использованием тонких металлических полос. Не мудрствуя лукаво их можно просто вырезать из обычной консервной банки.
  • Поверхность соединительной полоски и аккумулятора обрабатывается спиртом, чтобы обеспечить хороший контакт в будущем.
  • Соединение банок с металлической полосой выполняется посредством контактной сварки. Все дело в том, что аккумуляторы Li-ion могут неадекватно отреагировать на длительное тепловое воздействие паяльником и просто взорваться. При контактной сварке нагрев длится всего несколько секунд, поэтому подобные проблемы исключаются полностью.
  • Чтобы пластина не отвалилась от малейшего механического воздействия, потребуется несколько точечных соединений.
  • Импульс сварки необходимо устанавливать таким образом, чтобы исключить перегрев аккумуляторов.
  • Полученный комплект нужно прочно соединить изолентой или скотчем.

Наконец, не забывайте о строгом соблюдении полярности соединяемых между собой аккумуляторов. Ошибки вряд ли вызовут аварийную ситуацию, но заряжаться сборка точно не будет.

Тестируем банки аккумулятора

Когда первичная проверка показала, что АКБ работает неправильно, понадобится ее разобрать. Внутри корпуса вы найдете элементы, напоминающие обычные круглые батарейки, соединенные последовательно металлическими проводниками. Банок обычно 10 или 12. Каждая из них имеет напряжение в 1,2 вольта или 1,38.

Порядок действий следующий:

  • полностью заряжаем аккумулятор;
  • разбираем;
  • визуально осматриваем цепь (нарушение контакта может оказаться искомой причиной возникшей проблемы);
  • выпаиваем отдельные элементы;
  • проверяем их мультиметром (нормальные показатели указаны выше);
  • банки, выдающие слишком маленькое напряжение, заменяем на рабочие.

Никель-кадмиевые элементы можно, в принципе, попытаться восстановить. Для этого:

  • в корпусе проделывают тонким шилом дырочку;
  • заливают внутрь шприцом дистиллированную воду (примерно 1 кубик);
  • отверстие закупоривают эпоксидным клеем.
  • АКБ собирают.

В остальных случаях исправные элементы проще всего купить на радиорынке. Они обойдутся дешевле, чем новый аккумулятор

Важно только подобрать банки, имеющие совершенно аналогичные старым параметры и тип. То есть в металлогидридную АКБ нельзя ставить кадмиевые или литиевые элементы

Замена

Если починить составные компоненты питания в АКБ не представляется возможным, то их надо заменить. Сделать это тоже можно своими руками. В этом нет ничего сложного

Главное – действовать аккуратно, осторожно и по инструкции. Старайтесь ничего не повредить в процессе. Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость)

Можно провести замену поврежденной банки в самом АКБ

Конечно, можно купить новую батарейку и установить ее в шуруповерт (их характеризует взаимозаменяемость). Можно провести замену поврежденной банки в самом АКБ.

  • Сперва уберите из цепочки устройства элемент питания, который перестал правильно функционировать. Если учесть тот факт, что они соединяются друг с другом специальными пластинками, встроенными при помощи точечной сварки, то лучше для этого пускать в ход бокорезы. Не забывайте оставлять в процессе хвостовик нормальной длины (не слишком короткий) на нормально функционирующей баночке, чтобы возможно было прикрепить его к новой детали питания.
  • Новенькую деталь прикрепить при помощи паяльника на тот участок, где была старая дефектная баночка. Не забывайте следить за полярностью элементов. Положительный (+) вывод надо припаять к отрицательному (-) выводу и наоборот. Для этого нужно будет использовать паяльник, мощность которого составляет не меньше 40 Вт, а также кислоту для него. Если у вас не получилось оставить нужной длины пластинки, то допустимо соединить все баночки при помощи медного проводника.
  • Теперь надо вернуть батарейку обратно в корпусную часть по такому же плану, по которому она находилась там еще до ремонтных работ.
  • Далее надо сделать выравнивание заряда на всех баночках по отдельности. Делать это надо путем нескольких циклов разрядки и повторной зарядки устройства. Далее надо проверить потенциалы напряжения на каждом из имеющихся элементов, используя мультиметр. Они все должны держаться на едином уровне в 1,3В.

Если речь идет о ремонте блоков аккумуляторов с банками литий-ионного вида, то здесь действовать следует по аналогичной схеме. Однако есть один нюанс, который может немного затруднить задачу, – это отсоединение батарейки от платы. Тут поможет только один способ – замена пострадавшей банки.

Немного о том, как переделать АКБ с кадмия на литий и кому это нужно

Поговорим о том, как переделать аккумулятор самому с одного вида батареек на другой. В интернете есть множество видео на эту тему, где очень много говорится о том, какие плюсы имеются от того, если в шуруповерте стоит именно литий. Однако если вы не используете инструмент интенсивно и постоянно, смысла в литиевой батарее абсолютно нет. Литий-ионные аккумуляторы имеют свойство более быстрого «старения», чем кадмий, и попросту не успеют выработать свой ресурс при условиях, если инструмент применяется от случая к случаю.

Переделка аккумулятора шуруповерта с применением литиевых АКБ может быть необходима профессиональным мастерам, которые ежедневно используют инструмент и нуждаются в мощных источниках питания. Конечно, при большом желании можно перепаять батарею на литий, но будет ли это целесообразно — решать только вам. Подробнее о том, какие аккумуляторы лучше для шуруповерта →

Таким образом, можно не только разобрать аккумулятор любого шуруповерта, но и спаять из двух связок одну, которая прослужит максимально долго, и вам не придется покупать новую АКБ в ближайшее время.

Работа переделанного аккумулятора при условии правильно спаянных элементов будет ничуть не хуже. Главное — относиться к процессу с терпением и максимальной внимательностью, чтобы при первом опыте довести дело до конца с минимальными потерями и припаять все правильно. Если же получится все собрать — это станет дополнительным стимулом для того, чтобы и дальше продолжать свои опыты в области электроники. Соберите батарею самостоятельно один раз — и вы сможете в дальнейшем сэкономить на покупке новых аккумуляторов для шуруповерта.

Доброго времени суток.

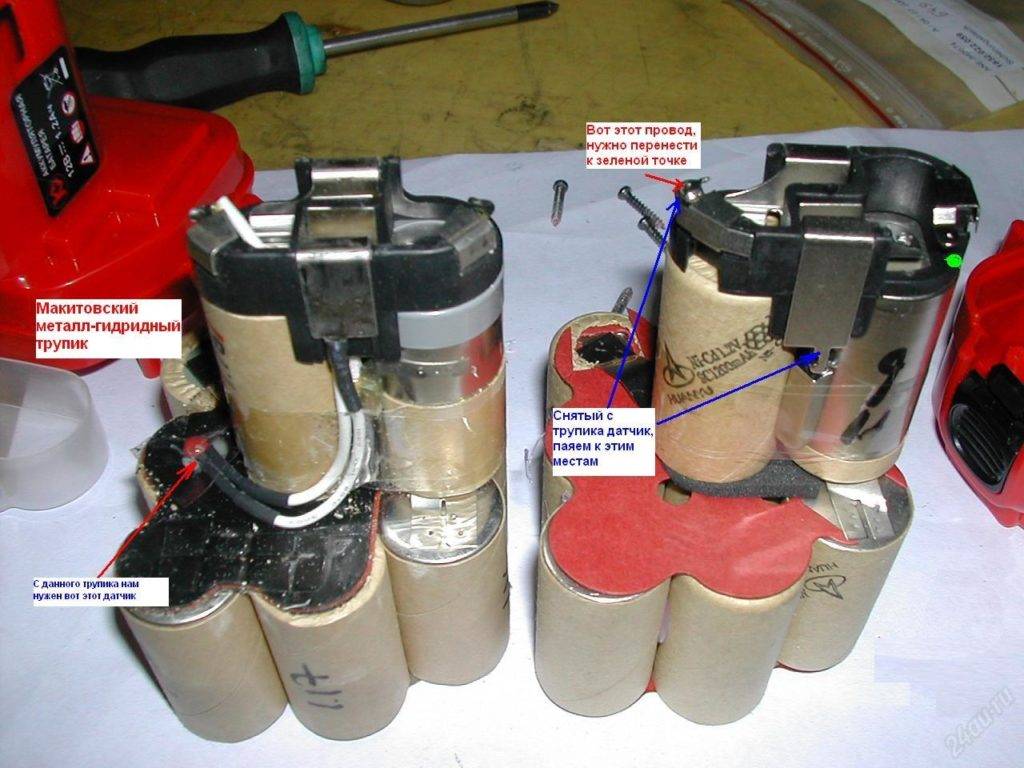

В этой записи расскажу как я перевел свой шуруповерт Makita 6271D с Ni-Cd на Li-Ion аккумуляторы.

Своих знаний для этого было не достаточно, поэтому руководствовался данным (на мой взгляд хорошим) отчетом — “ссылка” .

Мои причины перевода шуруповерта на литий:

1. Штатные аккумуляторы перестали держать заряд. Хватало на 10 мин. не интенсивной работы.2. Стоимость новых “фирменных” аккумуляторов мягко сказать не гуманна.3. Низкая нагрузка на шуруповерт. Пользуюсь по необходимости 1-2 раза в месяц. А такой режим никель-кадмиевые аккумуляторы не любят.4. Нет необходимости работать с шуриком в условии низких температур. Что убивает литиевые аккумуляторы.5. Наличие блока питания от ноутбука (19 В, 1,5 А).

Что потребовалось для переделки:

1. Плата защиты 3S 30A BMS PCM li-ion. Купил “здесь”.Цена на момент покупки — 532 руб. в т.ч. доставка.

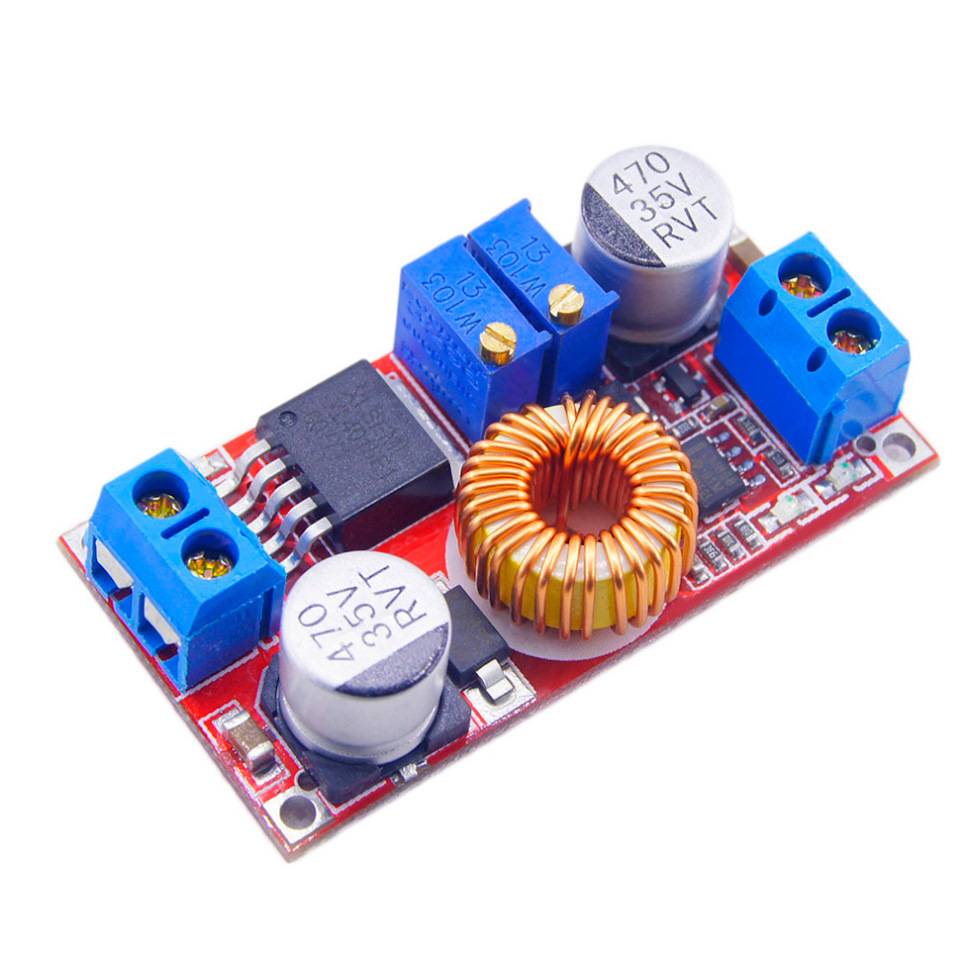

2. Понижающий преобразователь напряжения 5A DC to DC CC CV. Купил “здесь”.Цена на момент покупки — 150 руб. + 70 руб. доставка

3. USB тестер JUWEI J7-t. Купил “здесь”.Цена на момент покупки — 420 руб. в т.ч. доставка.

4. Аккумуляторы 18650 емкостью 3500 mAh разрядный ток 10А. — 4шт. Купил “здесь”.Цена на момент покупки — 1285 руб. в т.ч. доставка.

Разбирают аккумулятор для шуруповерта макита с целью замены одной/нескольких банок (батареек), либо для его перевода на другой тип питательных элементов. Работы должны проходить с максимальным соблюдением аккуратности, движения должны быть точными, бережными, чтобы не оказались повреждены корпус, банки, электронные платы и провода, а модуль после сборки функционировал исправно и безопасно.

Типы крепежа, подготовка к работе

Модуль АКБ может быть скреплен с помощью:

Нередко используется комбинированное крепление с одновременным применением разных типов крепежа, например, винты и клей.

Перед тем, как разобрать аккумулятор от шуруповерта макита, следует замерить напряжение, выдаваемое блоком АКБ. Эта цифра поможет определить количество неисправных банок. После сборки замер проводят снова, проверяя правильность проделанных работ.

Разборка аккумулятора шуруповерта

Начнем ремонтировать аккумулятор шуруповерта. Извлекаем аккумуляторную батарею из ручки шуруповерта и откручиваем три самореза, которые расположены под наклейкой снизу.

После выкручивания саморезов, аккуратно отодвигаем зацепы защелок, как на фото. И снимаем нижнюю часть пластмассового корпуса аккумулятора.

Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion. А это значит, что аккумуляторы еще ни разу не менялись. Потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои .

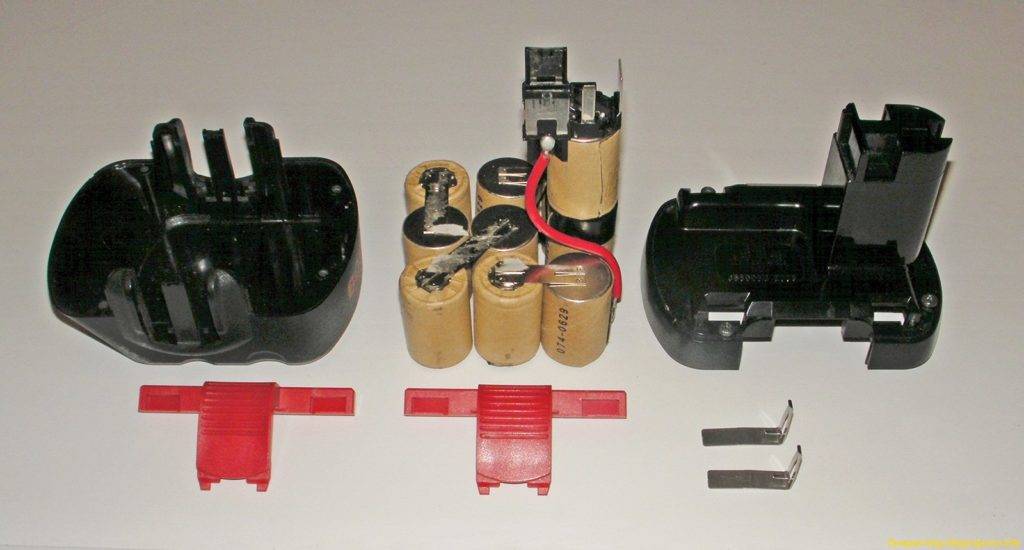

Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, которые произведены аж в 2011 году. Пять лет продержались эти при активной эксплуатации на стройке. Так что результат очень достойный. Обычно дохнут раньше, наверное в морозы их не эксплуатировали.

Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую запомнить расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.

Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя и. Обязательно нужно прозвонить подозрительные радиоэлементы на этой плате

Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке . В общем, банки сдохли – менять их нужно однозначно.

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

  1. Рычаг переключения
  2. Узел корпуса
  3. Фирменная табличка
  4. Винт
  5. Пружина
  6. Рычаг переключения реверса
  7. Кнопка пуска
  8. Контактная клемма
  9. Винт
  10. Быстрозажимной патрон
  11. Редуктор в сборе
  12. Электродвигатель
  13. Винт
  14. Узел корпуса
  15. Зарядный узел
  16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

  • Съемный аккумулятор
  • Обрезиненная рукоятка ручки
  • Мощный электродвигатель
  • Металлический планетарный редуктор
  • Кнопка плавного пуска
  • Кнопка переключения реверса
  • Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

  • открутить винты крепления корпуса;
  • снять составной механизм кнопки пуска;
  • снять электродвигатель вместе с редуктором;
  • отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Как разобрать шуруповёрт: патрон, аккумулятор

Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

Шаг 3 Замена платы управления.

Плата управления поставлялась с хорошими инструкциями по установке, но они не все объясняют, это может быть потому, что она может использоваться со всеми моделями 18-вольтовой батареи LXT, изготовленной Makita. Если у вас есть немного здравого смысла, вы должны быть в порядке.

Таким образом, кроме пайки, вы можете ожидать, что вам также придется вырезать много пластика, и это предполагает, что вам повезло, как и мне, и вам не нужно заменять какие-либо ячейки. Если вы делаете точечную сварку с ячейками, это лучший способ, так как если вы паяете, вы рискуете перегреться.

Как я ранее вынул батарейный блок из корпуса, первое, что нужно сделать, это вынуть имеющуюся печатную плату и отрезать пластиковую подставку для платы и т. Д. Согласно инструкции. Я решил обрезать никелевые контакты вместо распайки. Установка печатной платы и пайка проводов к контактам была простой, хотя мне пришлось сломать мою большую пайку.

Устройство аккумулятора шуруповерта

Аккумулятор вырабатывает постоянный ток в процессе электролиза. Он состоит из нескольких элементов (банок), соединенных последовательно. Каждая банка включает в себя:

  • Электроды (анод и катод).
  • Электролит.
  • Корпус аккумулятора.

Ток вырабатывается за счет появления разности потенциалов на аноде и катоде. АКБ имеют множество важных параметров, но основными из них являются:

  • Тип, то есть материал, из которого выполнены полюса и электролит.
  • Напряжение.
  • Емкость.

Напряжение аккумулятора зависит от его типа и количества элементов. Одна банка имеет напряжение от 1,2 до 3,9 В в зависимости от типа аккумулятора. Банки соединяются последовательно, за счет чего их напряжение складывается.

Емкость аккумулятора или максимальное время его работы зависит от потребляемого инструментом тока и конечного напряжения при полном разряде. Рассмотрим все эти параметры на примере аккумулятора для шуруповерта Bosch D 70 745. Эта литий-ионная (li — ion) батарея имеет напряжение 11,1 В и емкость 1500 мАч. Литий-ионная АКБ имеет напряжение банки 3,7 вольта и, как видно из суммарного напряжения, батарея состоит из трех банок. Обычно напряжение аккумулятора для шуруповерта не превышает 18 В.

Шуруповерт «Макита»

Описание, общая информация

Компания «Макита» производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

  1. Рычаг переключения
  2. Узел корпуса
  3. Фирменная табличка
  4. Винт
  5. Пружина
  6. Рычаг переключения реверса
  7. Кнопка пуска
  8. Контактная клемма
  9. Винт
  10. Быстрозажимной патрон
  11. Редуктор в сборе
  12. Электродвигатель
  13. Винт
  14. Узел корпуса
  15. Зарядный узел
  16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

  • Съемный аккумулятор
  • Обрезиненная рукоятка ручки
  • Мощный электродвигатель
  • Металлический планетарный редуктор
  • Кнопка плавного пуска
  • Кнопка переключения реверса
  • Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

  • открутить винты крепления корпуса;
  • снять составной механизм кнопки пуска;
  • снять электродвигатель вместе с редуктором;
  • отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.
