Виды рабочих насадок
При распиловке бревен бензопилой применяются различные насадки.
Насадка для продольной распиловки. Используется для распиливания бревна вдоль, процесс проходит в горизонтальном положении. После работы мастер получает одинаковую толщину у изделия. Готовые материалы подвергаются процессу сушки, после этого доски применяются в строительстве. По внешнему виду приспособление представляет собой раму небольших размеров, она крепится к шине с каждой стороны.
- Барабанный дебаркер (окариватель). С помощью такой насадки легко распустить бревно, работает она за счет клиноременной передачи. Прикрепляется к ремням с обеих сторон, для этого используются специальные шкивы. Скорость вращения вала зависит от размера шкивов, поэтому работоспособность насадки несложно изменить. Такая технология вынуждает мастера внимательно следить за каждым этапом процесса, некоторые специалисты во время этого распила используют помощника. Но этот вариант требует повышенных мер безопасности.
- Распиловка облегченной насадкой. Метод не отличается высокой производительностью, но используется довольно часто. Крепление элемента производится с одной стороны, но заготовки получаются немного неровные. Такие материалы необходимы для строительства сараев или заборов.
Приспособления для продольного пиления бревен(мини пилорамы)
Приспособление для вертикального распила бревен. Наиболее простым является устройство для вертикального пиления бревен, изображенное ниже.
Оно состоит из адаптера (1), прикрепляемого к шине у её основания, и направляющей (2), задающей прямолинейность движения адаптера. Направляющая устанавливается на доску (3), которая в свою очередь крепится к распиливаемому бревну.
Основное назначение этого приспособления для бензопилы состоит в обеспечении прямолинейного движения шины. С его помощью можно не только распустить бревно на две или четыре части (четверти) или выпилить из него брус, но и распилить его на доски или брусья. Однако в последнем случае придется всякий раз переставлять доску с направляющей, да и большой точности при распиловке добиться не удастся. Незафиксированный конец шины может смещаться в сторону, в результате чего постоянство параметров и полная параллельность сторон брусьев или досок вряд ли будет достигнута.

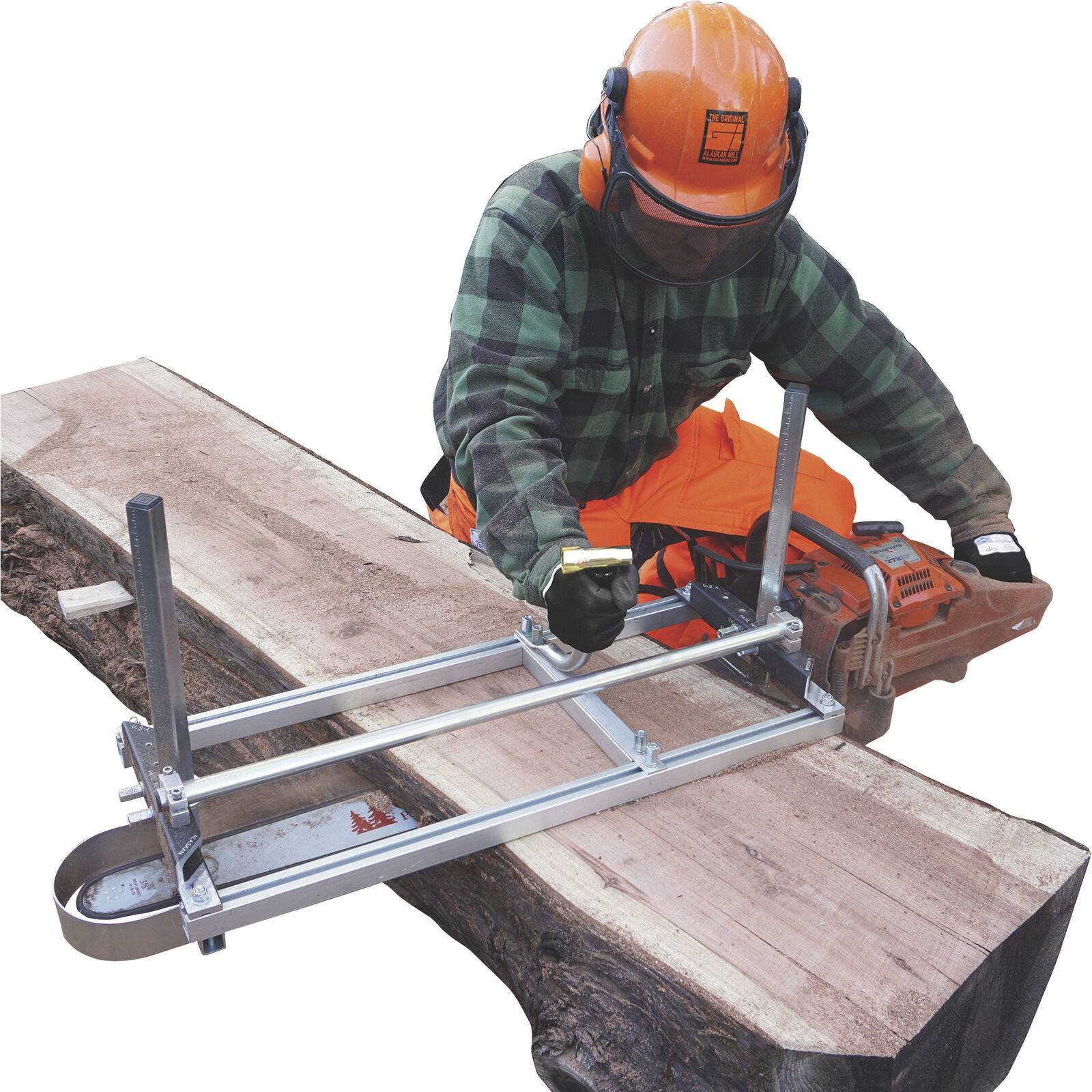

Приспособление для горизонтального распила. С помощью приспособления, изображенного на фото ниже, осуществляется распил бревен в горизонтальной плоскости. В сравнении с устройством для вертикального распила оно обладает повышенной функциональность и точностью, позволяя нарезать доски или брусья одинаковой толщины.
Приспособление, крепящееся к шине в двух местах. начале и конце. имеет рамную конструкцию, обеспечивающую жесткость устройства. Место крепления (1) может смещаться вдоль шины. Это позволяет устанавливать необходимую ширину пропила (по диаметру бревна). в пределах длины шины. Направляющие (2) можно устанавливать на любом расстоянии от шины, обеспечивая тем самым необходимую толщину нарезаемых брусьев или досок. Первый горизонтальный распил осуществляется с помощью направляющей рамы (3), устанавливаемой на бревно и служащей базовой поверхностью для направляющих (2). При последующих пропилах в качестве базовой поверхности используется ровная поверхность (4), полученная при предыдущем проходе. В процессе работы, во избежание зажима пилы, в распил вставляются клинья, препятствующие сужению пропила.
При необходимости распила бревен, диаметр которых превышает длину стандартной шины, применяют более сложное приспособление, в котором используется длинная шина. В этом случае родная система смазки пилы не обеспечивает качественную смазку всей цепи, поэтому возникает необходимость в устройстве дополнительной системы, состоящей из бачка и шланга, подводящего смазку к концу шины. Для обеспечения подачи масла самотеком бачок размещают на стойке выше шины.
Обзор некоторых вариантов
Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.
Самодельный вариант
Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.
Инструкция по проведению работ имеет следующий вид:
- Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше.
- В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.
Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины
- Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения.
- Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

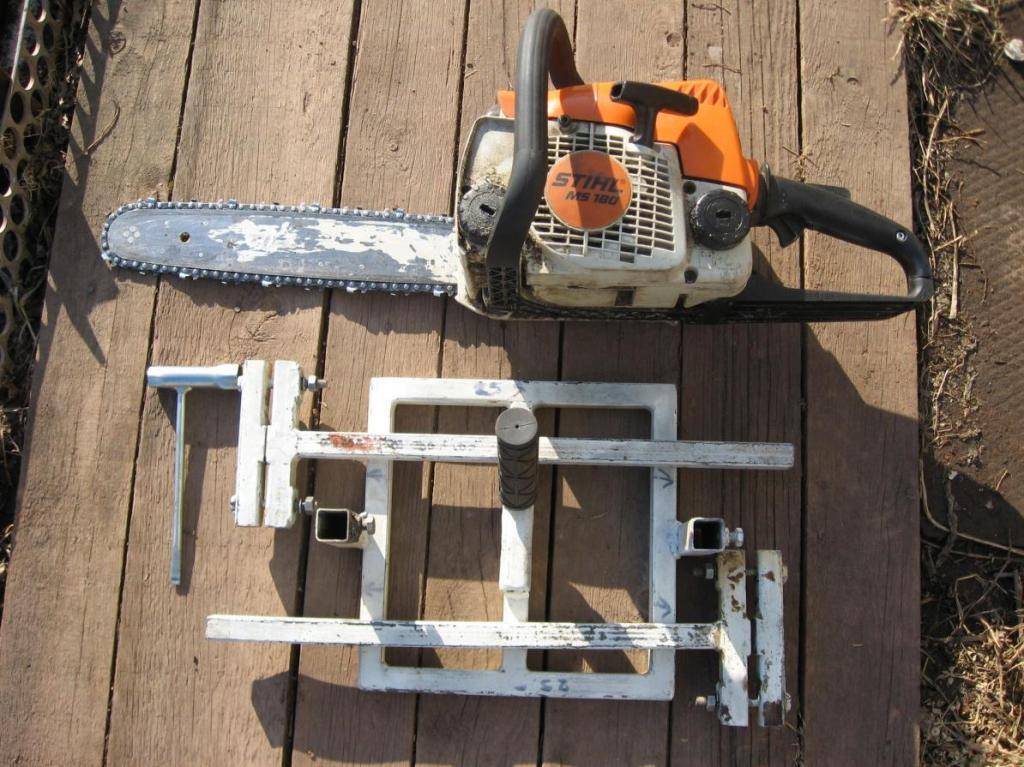

Так выглядит устройство после сборки

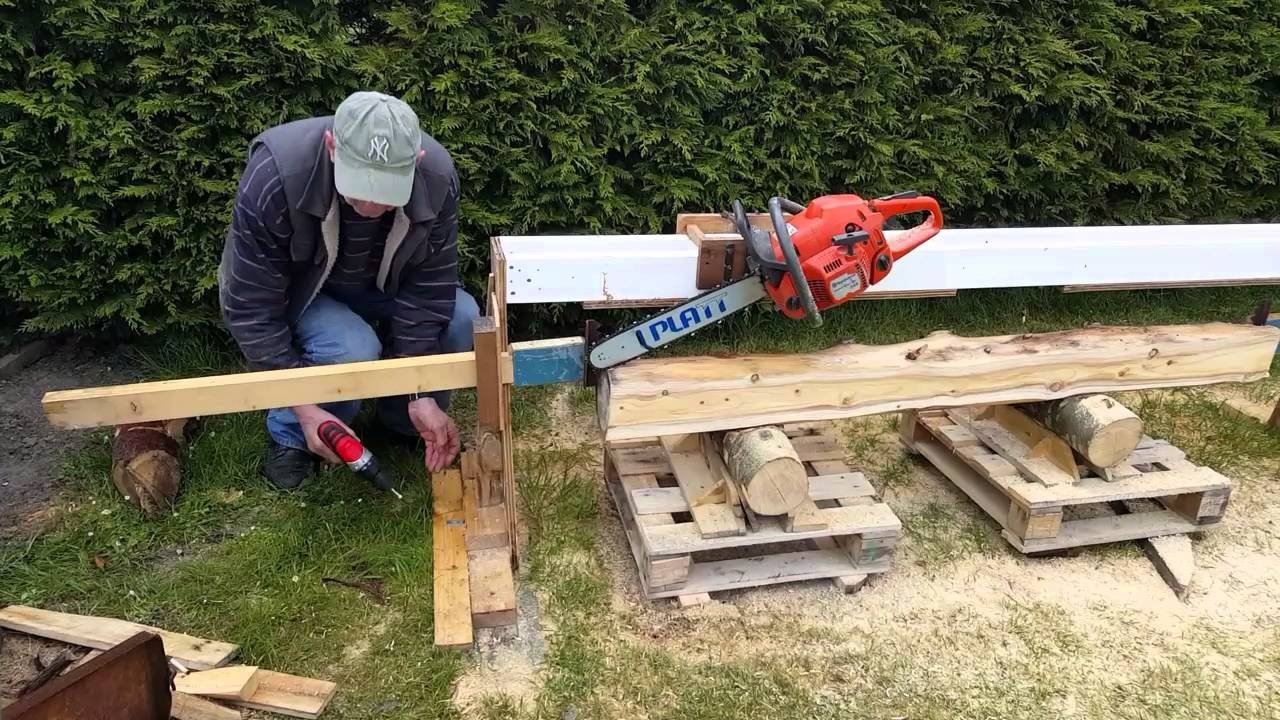

Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:
- Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы.
- В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий.
- Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.
Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно
Готовое решение
Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.
Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:
Конструкция очень продумана и отличается простотой и надежностью
- Вначале нужно соединить между собой две прочные и ровные доски , в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка.
- Далее сделайте два Г-образных упора , в комплекте поставки есть уголки, которые предназначены именно для этих целей.
- Подкатите бревно и расположите его на удобных и надежных брусках . К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии.
- Далее к установленным деревянным опорам крепится линейка , это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше.
- Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов , так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.
Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро
Устройство для продольного распила бревна
Продольное пиление бревна проводится с помощью особого устройства. Оно состоит из таких компонентов:
- адаптер, что фиксируется на шине в зоне основания;
- направляющей, главная задача которой заключается в передаче прямолинейного движения основной составляющей.
Последний компонент крепился к доске на бревно, которое оператор собирается распилить.
Такого рода приспособление, как мы уже выяснили, рассмотрев его конструкционные особенности, гарантирует прямолинейное движение направляющей шине, что обеспечивает точность продольного реза.
Это устройство дает возможность:
- пилить бревно на две части;
- пилить материал на четвертинки;
- выпиливать из бревна брус, который будет использоваться для строительных работ (выглядеть будет аккуратно, так что откосы кладки смотрятся хорошо);
- распустить бревна на несколько брусьев или досок.
Обратите внимание на то, что, если вы перед собой поставили задачу распила на бревна и брусья, вам придется много раз менять положение доски. Кроме того, для точного реза пригодится хорошая сноровка
Поначалу незакрепленный конец направляющей шины будет уходить вбок. Это не позволит достичь постоянства показателей и точной параллельности каждой стороны доски или брусьев.
Похожее по конструкции приспособление используют и при необходимости распилить материал в горизонтальном положении. Если проводить сравнительную характеристику, то устройство для распила по вертикали позволяет на выходе получать одинаковые по толщине элементы из дерева, что дает возможность охарактеризовать эту насадку, как точную и функциональную.

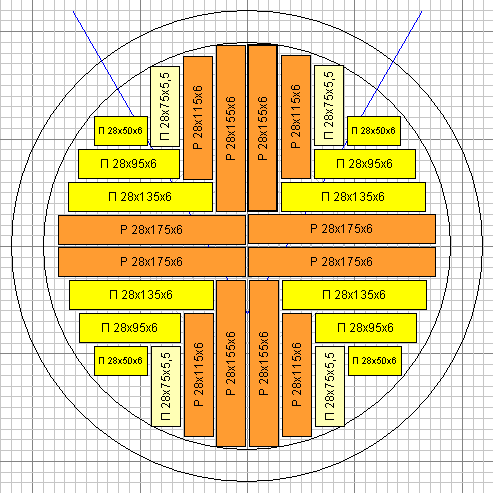

Карта распиловки
Карта распиловки представляет собой расчет оптимального количества готового пиломатериала из одного бревна. Ее можно рассчитать самостоятельно для каждого конкретно диаметра бревна, а можно воспользоваться компьютерной программой, значительно облегчающей расчет, и цена которой вполне доступна.
Выход материала после распила дерева
Либо источником может стать обычный справочник по лесопильному делу. В итоге получается таблица, которую берут за основу. Лесопильное приспособление всегда должно быть ориентировано на ее данные, для получения большего количества пиломатериалов любой породы дерева.
Механизированная заточка на станке
Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие будет существенно ниже.
Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).
Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°
Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.
Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы
Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке
В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба
Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Дополнительно: Насадки на бензопилу помогут вам сделать все!
Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Техническая характеристика бензопилы partner 350. Наиболее распространённой пилой из ряда «партнёр» считают партнер 350 s. Эту модель используют для продольного и поперечного пиления древесины. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.
Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.
Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:
- Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
- Возможностью регулирования угла заточки, в пределах, указанных ранее;
- Наличие сменных шлифовальных дисков;
- Постоянным значением ширины реза.
Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.
Безопасность проведения работ обеспечивается откидным предохранительным щитком.
Далее рассмотрим пару полезных аспектов работы
Обработка промерзшей древесины
Замерзшие деревья, какой бы они ни были породы, очень сложно распиливать, чем сухое, и поэтому такой тип распиливания представляет собой отдельную категорию. Из-за того, что деревья часто распиливают именно в холодное время года, подбор оптимального метода для обработки сырья будет весьма актуальной проблемой. Для этого потребуются инструменты с прочной конструкцией – замерзшая древесина будет становиться прочнее из-за того, что находящаяся внутри влага замораживается.
Пиление древесины мягких сортов
Если же говорить о распиливании древесины мягких сортов, то тут дела обстоят несколько иначе. Большинство методов, которые применяются для пиления твердой древесины, подойдут и для мягких сортов тоже. Но есть и другие отличия. Естественно, что соображения безопасности должны быть в приоритете над желанием сделать как можно больше продукции в ограниченные временные промежутки.
Располагать бревно таким образом, чтобы во время пиления небольшие по размеру дефекты оказались внутри пиломатериалов, естественно, если все не так серьезно, чтобы влиять на конечную прочность готовой продукции. Если есть возможность, следует пилить таким образом, чтобы все дефекты и сучки располагались с одной стороны пиломатериала, а в то же время другая сторона была чистой.
Правда, в таком случае со строительными материалами чистая поверхность не будет влиять на окончательную стоимость продукции, а вот большие по размеру сучья или даже дефекты способны сильно повлиять на конструкционную прочность. Выберите самую плохую сторону бревна и начните пилить с нее, делая короткие по длине пиломатериалы. Первый пиломатериал будет самым плохим, поэтому он должен быть коротким, чтобы его удалось продать.
После того, как будет распилено бревно с плохой грани и на всю длину бревна, стоит перейти к противолежащей грани, а также продолжать распиливание параллельно коре. С хорошей грани ширина доски, которую вы будете распиливать, должна быть не менее, чем 0.15 м. На бревнах меньшего размера меньше 0.3 метров в диаметре, причем первая доска должна иметь ширину в 0.1 метр. Большие по размеру бревна будут иметь куда меньше дефектов внутри, а значит, то не нужно будет переводить их на большие конструкции для строительства.
Также стоит всегда переворачивать бревно на другую грань, если пиломатериал из новой грани получается лучшего качества, чем из той, которую распиливали до этого. Бревна из отходов делают так – распиливают «ушки» за одно движение пилы, а после переворачивают бревно на «брюшко» и есть вероятность, что получится сделать хоть немного небольших досок.
Во-первых.
Обращаем внимание на все изгибы и выпуклости бревна — идеально ровный ствол встречается редко. Поэтому стараемся повернуть его так, чтобы получить с него как можно меньше отходов, таких как горбыль
Когда бревно уложено и зафиксировано, стоит убедиться, что оно свободно проходит между направляющими роликами.
Выставьте на линейке пилорамы размер по диаметру, и к этому размеру добавьте наибольшую высоту выпуклости бревна. Это та выпуклость, которая находится выше, чем диаметр вершины или самой узкой части бревна.
С помощью обычной рулетки произведите замер высоты самой высокой части, и от этого размера начинаете отсчёт размеров необходимого материала, с учётом размера на пропил, который составляет от 2 до 5 мм.
Схемы распиловки
Следует заранее определиться со схемой работы.
Одной из важнейших задач распиловщика является выбор наиболее рациональной схемы раскроя. От этого будет зависеть соответствие материалов поставленным целям, количество выхода продукции с единицы объема леса и, как итог, прибыль предприятия.
Мастер должен иметь внушительный опыт и особое чутье к материалу, чтобы заранее определить порядок работы, откуда начинать и как именно действовать в процессе. Подобный навык приходит только со временем в результате длительной работы на лесопилке.
Существует три стандартные схемы распила бревна:
| Схема распиловки | Особенности |
| Круговая | После снятия первого горбыля бревно переворачивают на 180˚ и кладут на получившуюся грань. Затем в процессе его переворачивают на 180˚ или 90˚ еще неоднократно, обычно практикуется как минимум пять переворотов. |
Это наиболее рациональный и экономический выгодный способ, однако при отсутствии механизмов для переворота при применении ручного труда результирующая производительность может оказаться сниженной
Особенности самодельного варианта распиловки
Распилить бревно на доски легко инструментом, выполненным своими руками. Изготовление оборудования несложное:
Схема самодельной распиловочной установки
В качестве опоры надо применять каркас от школьной парты или трубу с сечением в виде квадрата, оптимальный его размер 20×20, допускается и больше.
Соорудить два зажима, на одном торце смонтировать поперечину с двумя отверстиями под стяжные болты, в середине сделать выступ для шины.
Для продольной распиловки бревна на доски важно сделать опорную раму, ее ширина обязана быть меньше длины на 7–8 см.
Потом к обеим сторонам приваривается два элемента длиной 10 см, делаются отверстия под болты, посередине прикрепляется ручка для удобства работы.
После этого зажимы вставить в пазы, устанавливается шина, все тщательно фиксируется.
Работать с самодельным инструментом несложно, для этого потребуется два козла, они будут служить опорой, а также необходимо подготовить металлическую рейку или доску, элемент будет направляющим элементом. Снизу укладывается бревно, регулируется необходимая высота для работы.
Техника распиловки бревна вдоль
Сложное в этом процессе – сделать первый спил, для этого необходимо:
Рисунок доски распила вдоль
- Смонтировать ведущую линейку, она состоит из двух досок, скрепленных между собой под углом 90 градусов.
- Установить бревно на опоры, прочно зафиксировать его положение.
- Проверить ровно ли лежит бревно с помощью уровня.
- С помощью саморезов закрепить ведущую линейку к опорам.
- В горизонтальном положении закрепить еще одну направляющую, элемент будет упираться в землю, но в то же время фиксировать бревно.
- Распилить бревно.
Во время второго распила специалисты могут ведущую линейку не применять, направляющей будет служить полученная доска. Второй распил проводится перпендикулярно первому.
Секреты поперечного распила
Поперечный пил применяется для получения дров или декоративных элементов интерьера. Распиловка осуществляется по следующим принципам:
Виды распилов
- Бревно поместить в горизонтальном положении на опоры из дерева, высота должна быть 0,5 м.
- Провести чистку его от коры.
- С помощью топора или пилы сделать небольшие пометки по всей длине, они должны располагаться на одинаковом расстоянии друг от друга.
- По разрезам сделать распил.
Для поперечного распила не требуется применение специальных приспособлений или насадок. Для такой работы отлично подойдет обыкновенная цепь, но ее кольца обязан быть прочными.
Преимущества бензопилы
Почему же лучше распиловка бревна бензопилой на доски, а не электроинструментом? Причин существует несколько:
- Вы не привязаны к электричеству, а конкретно к розетке, и можете выполнять работы в любом удобном для вас месте.
- Вы можете выполнять работы в условиях с повышенной влажностью.
- Хорошая бензопила намного мощнее электрической.
- Вы сможете работать бензопилой без перерыва гораздо дольше, чем электроинструментом, которому постоянно требуется отдых.
Преимущество распилки бревна бензопилой
Метод распила бревен с помощью бензопилы имеет несколько достоинств.
Возможность работать при любых условиях – бензопила не боится влажности, поэтому распиливать бревна специалисты могут во время дождя, оборудование в таком случае не испортится.
Высокая производительность – разрешено осуществлять работы по дереву на протяжении всего дня, но надо учесть, что мощность аппарата обязана быть не меньше 7 лошадиных сил.
Автономное устройство – оборудование работает на бензине, не зависит от электричества, рабочее место монтируется на любом участке, где будет удобнее проводить процесс.
Составные части бензопилы
Удобство в работе – бензопила снабжена плавным пуском и регулировкой скорости вращения цепи, указанные условия обеспечивают получение качественного результата новичкам в таком деле.
Несомненным преимуществом является то, что оборудование стоит гораздо дешевле, чем небольшая пилорама. Во время поломки ремонт обходится недорого, не занимает много времени.
Технология распила бензопилой
Перед тем, как распустить бревно на доски в домашних условиях, необходимо грамотно раскроить его, чтобы получить максимальное количество качественных досок при минимальном количестве отходов. Рациональное использование сырья достигается при применении специальных схем распиловки. На дерево наносится разметка, соответствующая поставленной цели и виду запланированных пиломатериалов.
Перед началом работы необходимо тщательно закрепить заготовку, чтобы достичь высокого качества поверхности досок. Распил бревна осуществляется чаще всего по горизонтали. Преимущество горизонтального распила заключается в том, что затрачивается меньше усилий на удержание на весу мотопилы. Распилить заготовку вдоль мотопилы можно пользуясь приспособлениями для продольной распиловки — деревянным упором — приспособлением, изготовленным своими руками.
При использовании насадки для продольного распила необходимо тщательно закрепить её на корпусе бензопилы. Перед началом работы необходимо позаботиться о создании базовой поверхности, параллельно которой будет происходить распил бензопилой.
В продольный распил необходимо вставлять клинья, во избежание зажима полотна мотопилы отпиленным краем доски. Пила должна двигаться плавно, нельзя с силой давить на неё. Распиливать бревно лучше вдвоём, так как необходимы дополнительные руки для передвижения и закрепления заготовки, чтобы вставить клинья в распил.
Зная все эти тонкости и особенности, несложно самостоятельно распилить брус или бревно на доски.
Правила безопасности при проведении работ
Прежде чем начать пилить заготовку бензопилой, необходимо принять меры, чтобы работать было безопасно:
- убедиться, что насадка смонтирована на бензопиле согласно прилагающемуся чертежу;
- обязательно знать виды неполадок бензопилы и способы их устранения;
- тщательно подготовить рабочее место и надёжность крепления заготовки;
- при работе обязательно носить спецодежду, очки, защищающие глаза от попадания мелких опилок, наушники для защиты от шума, респиратор для защиты органов дыхания;
- запуск бензопилы происходит на земле, тормоз цепи нужно разблокировать перед самым началом работы;
- обязательно иметь под рукой аптечку для оказания первой помощи;
Знание и точное соблюдение правил безопасности позволит провести распиловку заготовки бензопилой без вреда для здоровья и получить качественный пиломатериал.
Применение
С помощью цепной каретки, входящей в состав мини-пилорамы, можно резать все виды древесины — от твёрдого дуба до сучковатой сосны. Точность установки параметров пиления задаётся оператором, а практически все модели цепных пил обеспечивают получение гладкой поверхности, которую в дальнейшем легко обрабатывать.
Удаление опилок, которые образуются в процессе распиловки древесины, производится цепью пилы, а по окончании процесса доски могут быть окончательно очищены от отходов. Настройка каретки производится на расстояние 2 метра между брёвнами (для более длинных брёвен) или на 1 метр для более коротких фрагментов древесины, что подойдёт для разрезания фруктовых деревьев.
