Как проверить магнето бензопилы

Системы зажигания бензопилы

Не слишком много лет назад, системы зажигания, используемые в профессиональных пилах были кулачковые. Они были тяжелыми, сложными, дорогими и склонны к всевозможным проблемам – особенно в дождливые дни. Даже когда у пилы «была искра,» она часто трудно запускалась. Некоторые пилы едва производили достаточно энергии, чтобы дать вспышку на частоте вращения коленчатого вала. И постоянное дерганье ручки стартера было нормой.

Сегодняшние системы являются небольшими, легкими, и прочными. По сравнению с ранними системами зажигания они почти безотказны. Современная катушка является профессиональной и практически всегда служит весь срок службы бензопилы. В то время как изменения в системах зажигания были капитальными, иногда могут встречаться проблемы в работе. Часто эти проблемы легко исправить самому и не требуют поездки в мастерскую за дорогим ремонтом.

На что обращать внимание, когда затруднен запуск двигателя?

Когда возникли проблемы зажигания, один из первых пунктов на предмет инспекции является – свеча зажигания

Обратите внимание на повреждения керамического изолятора или признаки износа на электроде. Если свеча имеет съемный колпак, убедитесь, что он прилегает туго. Далее, посмотрите на провода ведущие от катушки, нет ли на них обрыва или повреждения изоляции

Вибрация двигателя может привести провода к трению друг о друга или другого компонента. При трении страдает, даже самая прочная изоляция

Далее, посмотрите на провода ведущие от катушки, нет ли на них обрыва или повреждения изоляции. Вибрация двигателя может привести провода к трению друг о друга или другого компонента. При трении страдает, даже самая прочная изоляция.

Провод выключателя, который терся достаточно долго, может вызвать тот же эффект, что и выключатель при выключении пилы. Другими словами замкнуть провод управления катушки.

Другие проблемы возникают, когда провода проходят между частями антивибрационной системы пилы. Постоянные изгибы и растяжения в конечном итоге могут привести к их разрушению. Иногда эти обрывы не являются очевидными, потому что они происходят внутри изоляции. Обрыв иногда трудно найти, потому что провод внешне может выглядеть идеально.

Провод свечи зажигания, также, должен быть проверен. Иногда колпак свечки провода зажигания может вызывать проблемы. Видимым знаком проблемы является коричневый или жженый остаток на внешней керамики свечи зажигания. Это признак того, что искра гуляет вдоль внешней керамической обмотки свечи зажигания. В это время пила может работать, но работа будет неустойчива и будут гулять токи.

Проверьте колпак свечи зажигания на целостность и наличие трещин. Если колпачок свечного провода поврежден, пила может по-прежнему работать, но может дать оператору неприятный болевой шок, если он приблизится к нему. В приведенном выше фото, следите за проводом и колпаком. Также имеет место выход из строя транзистора, который вделан в колпак, на некоторых моделях пил.

В системе зажигания пилы часто выходят из строя тумблеры выключения, их можно проверить. Отсоедините провода выключателя от модуля и проверьте зажигание. Иногда переключатель заставляет его быть постоянно «выключенным.» Если у вас есть искра после отключения выключателя, замените его и протестируйте пилу.

Оболочка на этом проводе изношена, видно износ в месте движущихся деталей. Все провода подвержены повреждениям от вибрации и должны проверяться время от времени.

Постоянно проверяйте провода, они должны быть не в натяг и не переломлены, а также провода не должны плотно касаться вибрирующих деталей.

Диагностика технического состояния узла

Что касается диагностики, то она осуществляется следующим образом:

1. Сначала необходимо подключить высоковольтный кабель к выводу напряжения.
2. Второй конец кабеля следует удерживать на расстоянии около 0.5-0.7 см от корпуса устройства.
3. В таком положении провода необходимо резко провернуть ротор по ходу вращения. Если магнето отрегулированное, то в результате поворота ротора между контактом провода и корпусом должна проскочить искра. Если она отсутствие или же слишком слабая, еле заметная, вероятнее всего, устройство нужно проверить на предмет неисправностей и, при необходимости, отрегулировать.

Как проверить магнето бензопилы

Магнето, бабина, модуль – это катушка зажигания. Она может совершенно не иметь отношения к сбоям инструмента, а причина скрываться только в зазоре или в другом. Но в некоторых случаях именно она и становится фактором нарушения.

Чтобы проверить саму бабину, следует также, как и в вышеописанном случае, воспользоваться путем исключения составляющх из цепочки. Или другими словами:

• оценить визуально состояние корпуса бабины на наличие трещин и других видимых дефектов;
• проверить чистоту тококоммуникаций различных узлов и элементов;
• диагностировать изоляцию и исправность бронепроводки, надежность фиксации креплений, отсутствие ржавчины и т.п;
• оценить визуально состояние колпачка искрового устройства;
• проверка исправности свечи;
• диагностика выключателя цепи, что особенно актуально для бензопил китайского производства.

Опять же, как и в вышеописанном случае, из этой цепочки исключаются те или иные пункты, тем самым, находится причина неполадки.

Сама бабина исследуется так.

• Измеряется сопротивление магнето. Однако этот вариант не всегда применим, так как нужно в первую очередь знать параметры сопротивления. Кроме того, для формирования требуемого ВВ импульса, необходимо отделить показатели различных полупроводниковых элементов. Признаком неполадки, как правило, выступает прозвон цепи через ВВ провод и минус. Должно показать либо «разрыв цепи», либо большое сопротивление.
• Проверку удастся осуществить так – воспользоваться прибором, осуществляющим проверку наличия искры. Устанавливается он в разрыв цепи между ВВ проводом бабины и свечами. Недостаток этого способа заключается в том, что прибор такой очень дорогой, применяется большей частью в серьезных ремонтных сервисах.
• «Дедовский» способ проверки, который позволит сэкономить на дорогостоящем приборе. Применяется на свой страх и риск, когда нет других выходов. Способ проверки сводится к тому, что со свечи скидывается колпачок, в него вставляется гвоздик. Заново вдевается свеча. Гвоздик должен располагаться на расстоянии 6-7 мм от цилиндра. Бензопила запускается. Исследуется искра: она должна быть ярко-синего цвета, если нет, то это признак неполадки бабины.

«Дедовский» способ проверки бабины имеет много недостатков. В первую очередь это касается электроузлов в системе, которые легко могут испортиться. Дистанция промеж цилиндра и гвоздика может отличаться в зависимости от разных моделей инструмента.

Что касается настройки магнето, то сводится она к исследованию проточки на маховике. УОЗ у большей части нынешних моделей пил регулировать не нужно. Но определить его экспозицию удается только по углу между меткой после проточки на маховике и магнитов, установленных, опять же, на маховике.

Грамотно и точно выставить зазор между магнето и маховиком – вот что важнее.

Следует знать, что бабина на системах бензопил устанавливается в фюзеляже вентилятора возле маховика. Катушка, соприкасаясь с магнитполем маховика, производит энергию для искры.

Замену самой катушки осуществить будет намного сложнее, так как место инсталляции чересчур неудобное. Установка новой бабины должна быть проведена так, чтобы основание катушки находилось на расстоянии 1-1,5 мм над магнитами маховика.

В некоторых случаях рекомендуется проверить также подшипник коленвала на люфт.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Замена деталей системы зажигания бензопилы

Некоторые ранние системы электронного зажигания состояли из двух частей — модуля запуска и катушки. Сегодня они объединены в одной части. На пилах с двойными системами зажигания, модуль триггер может быть заменен без замены катушки. Это легкая работа, как триггер обычно устанавливается с парой винтов. При замене этой части, просто удалите старый модуль и установите новый на его место. Просто убедитесь, что новый модуль имеет хорошую основу. Если вы заметили какие-либо коррозии на монтажных соединениях или если винты не были плотно затянуты, это может быть вашей проблемой зажигания. Модули должны быть хорошо соединены.

Замена катушки является немного более трудным. Катушка зажигания монтируется в корпусе вентилятора рядом с маховиком. Модуль соприкасаясь с магнитным полем магнето маховика, производит энергию для искры и содержит ссылку на опережения зажигания. При замене катушки, удалите старую катушку и осмотрите её. Ищите повреждения от соприкосновения с маховиком. Контакт между катушкой и маховика может быть вызван ослаблением винтов крепления или износа главного подшипника коленчатого вала.

Даже если вы не видите никаких повреждений, проверьте подшипник коленчатого вала. Если вы чувствуете движение и люфт в этом подшипнике, замените подшипник. Также осмотрите маховик. Если все выглядит хорошо, установите новую катушку. Основание катушки должны быть установлено около 1 — 1.5 мм над магнитами на маховике. Если у вас нет лепестков, попробуйте использовать визитную карточку или кусок пачки сигарет в качестве проставки. Поверните маховик, чтобы магниты встали напротив катушки. С прокладкой на месте, затяните крепежные винты катушки удалите прокладку.

При замене катушки зазор должен быть установлен идеально, чтобы гарантировать, что маховик не касается катушки в любой месте его вращения

Также не допустимо использовать толстый картон и толстую бумагу, зазор должен быть соответствующий, уделите этому особое внимание

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного мотора не находится в зависимости от модели инструмента. Потому можно гласить о стандартной системе зажигания бензопилы. Состоит она из последующих частей:

• Магнето. Является генератором переменного тока. Нужен для снабжения свечки зажигания электронным током. Снаружи данная деталь смотрится как недвижная обмотка катушки индуктивности и неизменного магнита, который зафиксирован на маховике. Последний крутится сразу с коленвалом мотора.
• Свечки зажигания.
• Электронного кабеля, который соединяет 2 прошлых элемента.
• Кнопки отключения устройства.

READ Как Разобрать Коленвал Бензопилы

Схема зажигания бензопилы ординарна. После старта инструмента благодаря движению маховика и коленвала появляется крутящееся магнитное поле. Оно в имеющейся обмотке делает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у разных моделей бензопилы могут заключаться только в том, контактной либо бесконтактное магнето употребляется. В первом случае один вывод обмотки идет к свече, а 2-ой — поначалу на кнопку отключения, а потом через нее на землю. Во 2-м случае в устройстве имеется конденсатор, который при разряжении образует ток.

Порядок проверки и настройки правильной работы двигателя

Наиболее уязвимым элементом карбюраторного двигателя является свеча. Она же позволяет судить о вероятных причинах неисправности отдельных агрегатов бензинового мотора. Рекомендуется следующий порядок действий.

1. Демонтировать свечу и произвести ее осмотр. Сухая свеча с легким коричневым оттенком электродов может считаться исправной.

2. При обнаружении следов топлива на свече следует проверить работу карбюратора, который дает в цилиндр избыточное количество бензина, заливая его. Наличие темного налета свидетельствует о вероятных изменениях в геометрии цилиндра или поршня.
3. Если внешний вид свечи не выявил отклонений от нормы, проверяют работоспособность электрической схемы. Сначала высоковольтный кабель, подающий напряжение на свечу, подносят с небольшим зазором к цилиндру и приводят в движение шнур стартера. При этом должна возникать искра пробоя. Ее отсутствие может говорить о неисправности кабеля. В этом случае его проверяют тестером и меняют на исправный, если обнаружится его надлом или повреждение изоляции.
4. В случае исправности высоковольтного кабеля следует проверить катушку зажигания и провод, идущий к кнопке отключения. Если визуальный осмотр не выявил явных повреждений, надо прозвонить катушку зажигания, сравнив показания тестера с характеристиками, указанными в инструкции по эксплуатации бензопилы. При обнаружении неисправности придется заменить весь блок на аналогичный.

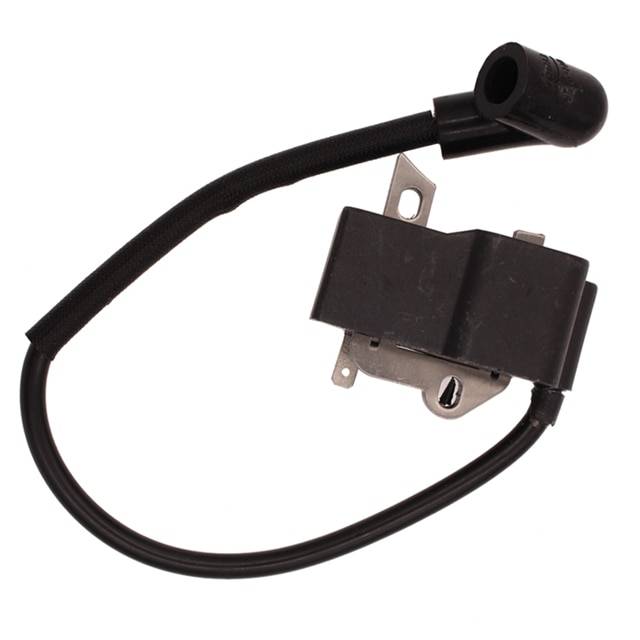

Катушка зажигания бензопилы

В процессе установки на двигатель нового электрического модуля следует настроить зазор магнето. Оптимальное расстояние между маховиком и катушкой зажигания составляет для большинства бензопил 0,2-0,4 мм.

Зазор между магнето и маховиком

При столь малом зазоре использовать для прямого измерения доступный измерительный инструмент не удастся. На практике для пилы Хускварна применяют шаблон в виде прокладки, вырезанной из тонкого и гибкого листового материала необходимой толщины. Его зажимают в пространстве между маховиком и катушкой при ее установке, а затем вытягивают наружу.

Чтобы не требовалось прибегать к регулировке зажигания, эксплуатируйте инструмент аккуратно, избегая ударов. В частности, это касается бензопил с электронными чипами в системе зажигания, так как они очень чувствительны к механическим повреждениям.

Батарейное зажигание вместо магнето

Четыре года назад я приобрел бывший в употреблении мини-трактор АМЖК-8. На нем установлен четырехтактный двухцилиндровый карбюраторный двигатель СК-12-20 с системой зажигания от бесконтактного магнето левого вращения 13.3728 с двумя гнездами для проводов высокого напряжения. В момент покупки магнето было в нерабочем состоянии, и все попытки вернуть его к жизни остались безрезультатными. На приобретение нового магнето после покупки мини-трактора не хватало финансов, да и времени на поиски нового не было.

Под руку подвернулось старое списанное двухискровое контактное магнето левого вращения М-149А. Немного поразмыслив, удалил из корпуса трансформатор, распределительный ротор (бегунок) и уголек из крышки распределителя. Осталась подвижная и неподвижная пластина с прерывателем и конденсатором. Вместо ротора магнето выточил валик по размерам, указанным на рисунке. На один конец валика напрессовал полумуфту привода магнето, а на другой — кулачок со спиленным одним выступом. Подшипники магнето заменил на шариковые-радиальные № 201.


Кулачок прессуется на почти собранном корпусе и закрепляется винтом с торца валика, с учетом момента зажигания. Катушку зажигания взял от мотоцикла «Днепр». Катушка Б-204 имеет два высоковольтных вывода. В подходящей пластмассовой коробке разместил ее в месте наименьшего нагрева от двигателя.

Проводку выполнил по схеме батарейного зажигания мотоцикла. Регулировка зажигания производится поворотом корпуса магнето в гнезде крепления и поворотом подвижной пластинки прерывателя.

Система работает безотказно уже три года. Единственное условие — наличие аккумуляторной батареи.

Конструктивные составляющие

Все бензиновые двухтактные двигатели имеют схожий принцип работы, а потому и система зажигания в них имеет типовую структуру и устройство.

Устройство зажигания бензопилы:

• Магнето: устройство, преобразующее механическую энергию в электрическую, обеспечивает импульс тока к свече зажигания бензопилы;
• Свеча зажигания: предназначена для воспламенения топливно-воздушной смеси, через разряд, возникающий между электродами;

Магнето Свеча зажигания

• Электрокабель;
• Кнопка отключения двигателя.

Свечи бывают искровые, дуговые, накаливания и каталитические. В устройствах бензопилы применяют искровые свечи для 2-тактных двигателей. Принципиальная схема зажигания бензопилы показана на изображении.

Схема зажигания бензопилы

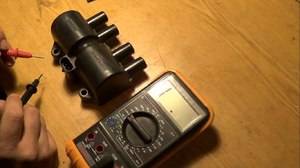

Как проверить катушку зажигания бензопилы мультиметром?

Точно определить поломку системы зажигания бензопилы поможет специальный прибор – мультиметр. Он даст возможность определить, есть ли пробои катушки и других элементов узла. Порядок действий выглядит следующим образом:

• Для начала потребуется выставить мультиметр так, чтобы стрелка прибора располагалась на отметке в 200 Ом;
• После этого нужно открыть инструкцию по эксплуатации бензопилы и изучить указанное там оптимальное сопротивление для первичной обмотки катушки зажигания. Как правило, этот показатель колеблется в пределах от 3 до 5 Ом;
• Далее нужно подключить к прибору первичную катушку зажигания. Если показатели этой части катушки находятся в норме, начинаем проверять ее вторичную обмотку;
• Снова изучаем инструкцию по эксплуатации, и смотрим указанные для вторичной обмотки оптимальные показатели сопротивления. Стоит отметить, что эта часть элемента обладает большими показателями, поэтому мультиметр следует настроить так, чтобы его стрелка располагалась рядом с показателем 20K;
• Далее подключаем прибор к отверстию катушки, в которое вставляются провода. Если мультиметр показывает нормальные показатели, значит, катушка полностью исправна. Однако если сопротивление на дисплее прибора далеко от указанных производителем параметров, то катушку придется менять.

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется осмотреть провода, которые связны с катушкой. Так вы можете обнаружить:

• механическое повреждение;
• обрыв.

Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

• оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
• осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
• коричневый налет на керамике обмотки указывает на гуляющую искру;
• ищут трещину в свече (трескается иногда колпачок).

Зажигание советской бензопилы Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Тщательная проверка

Если предварительная оценка состояния катушки результатов не дала, нужно провести тщательную диагностику.

Специалисты рекомендуют взять мультиметр и проверить уровень сопротивления катушки. Изучите оптимальные показатели вашей модели (эта информация есть в инструкции к бензопиле). Учтите, что иногда «прозвон» заканчивается показанием «разрыв цепи», паниковать не стоит, так как во многих пилах используют полупроводниковые детали. Положительный результат проверки указывает на наличие неисправности.
Проверка исправности электрической схемы. Кабель прислоняют к зазору между цилиндром и катушкой. При отсутствии искры пробоя, можно сделать вывод о неисправности высоковольтного кабеля, повреждениях внутренней изоляции.
Проверка наличия искры (также используется специальный прибор). Устройство для тестирования размещают между выводом катушки и колбой свечи (это место называется разрывом цепи)

Обратите внимание на данные, отображенные на экране измерительного прибора, сравните их с оптимальными для вашей бензопилы. Этот метод проверки могут позволить в «домашних условиях» не все, так как специальное оборудование стоит дорого.
Выполнение самодельного зажигания

Этот тест предполагает использование свечи. Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера.

В полевых условиях, когда вышеперечисленные методы проверки зажигания недоступны, прибегают к такому способу.

Для метод понадобится гвоздик без шляпы, который помещают близко с цилиндром – в 7 миллиметрах от него

Соблюдайте осторожность, чтобы не повредить деталь.
Тяните стартер и следите за искрой. Если она появится и будет яркой, неисправностей нет.

Способ полезен при условии отсутствия электронных узлов. Кроме этого, придется придерживаться таких правил.

1. Не выкручивайте свечу полностью, чтобы не ускорить вращение маховика. Это негативно скажется на работе двигателя.
2. Свечу размещают так, чтобы расстояние между ней и цилиндром было не менее того, которое рекомендовано с учетом модели компрессии пили и диэлектрических свойств используемой топливной смеси (в среднем размещают на расстоянии 7 миллиметров).

Как выставить зажигание на бензопиле?

Довольно часто владельцы бензопил сталкиваются с проблемой, при которой двигатель инструмента не запускается. Одной из основных причин этой поломки служит неисправность системы зажигания, а именно – сбой заводских настроек узла.

В первую очередь владельцу пилы потребуется отвернуть защитный резиновый колпачок и проверить свечу под ним. Вполне возможно, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях проблема кроется не в системе зажигания, а в топливной системе, а именно – в разгерметизации каналов.

Однако, если свеча полностью сухая, значит, может потребоваться установка зажигания на бензопиле. Для этого нужно открутить свечу и демонтировать защитную крышку. После этого необходимо измерить зазор между маховиком и катушкой зажигания. В инструкции к каждой из моделей бензопил указан оптимальный зазор между этими элементами. В большинстве случаев он составляет от 0,2 до 0,4 мм. Так как маховик инструмента имеет круглую форму, то применить автомобильный щуп для регулировки зазора не удастся. Лучше всего использовать для этой цели специальный шаблон в виде прокладки. Однако найти его не так просто. Поэтому многие специалисты советуют использовать в качестве шаблона вырезанную полоску от пластиковой бутылки.

Регулировка зажигания бензопилы выполняется достаточно просто;

1. Для начала ослабьте болты, фиксирующие элементы системы зажигания;
2. Установите пластину от пластиковой бутылки между катушкой и маховиком;
3. Затяните болты до конца.

Чтобы не прибегать к частой регулировке системы зажигания, следует обращаться с бензопилой как можно аккуратней. Постарайтесь исключить удары инструмента о дерево, особенно, той стороной инструмента, где расположены элементы узла. Особенно, если в конструкцию вашей бензопилы входит электронное зажигание.

Рекомендации по проверке

Многим начинающим автолюбителям интересно узнать, как снять катушку зажигания, ведь проводить процедуру необходимо с демонтированным устройством. Стоит знать и об основных видах проблем, возникающих при работе этого модуля.

Основные неисправности

Среди основных признаков неисправности этого модуля следует отметить:

• Отсутствует искра и двигатель не может стартовать.
• Силовая установка троит во время работы и особенно это заметно при высокой влажности.
• Во время компьютерной диагностики были обнаружены пропуски зажигания в некоторых цилиндрах.
• Наблюдаются спады в тяге при нажатии на педаль акселератора.
• Силовая установка с трудом заводится «на холостую» и в первую очередь — при низкой температуре воздуха.
• Наблюдается серьезный перегрев устройства.
• Подходящие к устройству проводники изменили цвет.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти. Если говорить о самых распространенных неисправностях, то можно отметить:

• Переполюсовка АКБ.
• Частый перегрев катушки.
• Замыкание электрической проводки.
• Механические повреждения устройства.
• Резкие температурные колебания.

Проведение диагностики

Чаще всего трудности возникают при диагностике сдвоенных катушек, так как первичная обмотка в них соединена с разъемом. Для ее проверки использовать мультиметр можно только в том случае, если пользователь хорошо знаком со схемой катушки. Диагностика вторичной обмотки проводится между двумя высоковольтными проводниками.

Если после этого мотор начал двоить, то в этом цилиндре отсутствует искра. Для решения этой задачи можно провести и компьютерную диагностику. Но даже если во время проверки будет указан номер цилиндра без искры, это не позволяет однозначно говорить о неисправности катушки. Зная, как проверить сопротивление катушки зажигания мультиметром, можно достаточно быстро определить источник проблемы и провести замену вышедшего из строя элемента. Многие автолюбители меняют на иномарках фирменные катушки на устройства от ВАЗа, так как они стоят значительно дешевле.

Originally posted 2018-07-04 08:07:29.

Источник

Назначение и принцип работы

Катушка зажигания позволяет конвертировать низковольтный электроимпульс, поступающий от источника тока, в высоковольтный импульс, без которого нереально получить искру. Она может иметь от 1 до 3 лепестков в затворе электронного пробоя. Зависимо от технических черт силовой установки, зазор пробоя может находиться в границах 0,4−1,1 мм.

Чтоб обеспечить уверенное зажигание, напряжение электронного импульса должно составлять минимум 10 кВ. При всем этом следует держать в голове о вероятном падении напряжении в проводниках и потому катушка должна производить импульс в 12−20 кВ.

Такое напряжение может представлять суровую опасность для людей и в особенности это касается тех, кто мучается разными сердечными недугами

Выполняя проверку неисправной катушки, нужно проявить наивысшую осторожность, ведь даже стандартные резиновые перчатки не могут гарантировать полную безопасность

Механизм работы этого элемента припоминает автотрансформатор. Для сотворения первичной обмотки употребляется медный провод, покрытый изоляционным лаком. В большинстве случаев количество витков составляет 100−200. Вторичная обмотка состоит из более узкого проводника, но имеет 2000−3000 витков.

Во время работы силовой установки крутится кулачковый механизм, расположенный в трамблере. Основной задачей этого элемента является размыкание контактов. Когда происходит куцее размыкание, через первичную обмотку проходит ток большой силы. Это приводит к возникновению индукции во вторичной обмотке, и высоковольтный импульс передается на зазор свечки.

Такая схема зажигания использовалась в автомобилях долгое время. Главным ее недочетом можно считать подгорание контактов из-за прохождения через их огромного тока. Часто обладатели автотранспортных средств дополняли заводскую схему обычным электрическим усилителем.

Сейчас ситуация поменялась и производители интенсивно употребляют заместо прерывателей более надежные устройства, к примеру, датчик Холла. Если юзеру необходимо знать, как проверить катушку зажигания бензопилы мультиметром, то эта процедура проводится аналогично той, что производится для тестирования авто свеч.

Проблемы с модулями зажигания цепных пил

Модули зажигания и катушки иногда терпят поломки. Когда все остальное проверено, подозрения на них. Когда они выходят из строя, одно из двух, как правило происходит. Очевидный симптом нет искры. Единственное, что вы можете сделать, это заменить модуль на новый — или еще лучше — попробовать поменять его с используемой пилы. Если искра после замены модулей не появилась, видимо, вы что-то пропустили.

Замена модуля является единственным надежным способом проверить искру. Всякого рода тестеры, как показывает практика, неправдивы. Единственный надежный тест — замена катушки. Другой симптом, который указывает на плохой электронный модуль или катушку является искра, которая становится слабой, когда пила становится горячей. Если пила не запускается после дозаправки, скорее всего, тепло двигателя ликвидировало искру. Слабая катушка зажигания иногда способна давать достаточную искру для запуска и работы пилы, пока она как следует не прогреется. Когда пила и катушка соответственно нагреются, сопротивление транзистора возрастает и искра становится слабой. Симптомы: пила запускается и работают хорошо в магазине, к примеру, но на работе пила умирает и не запускается, не остынет. Магазину бывает трудно доказать данную неисправность.

Это имитатор нагрузки используемый для диагностики двигателя пилы с системами зажигания, которые имеют проблемы связанные с нагревом. Это регулируемая пневматическая тормозная система, двигатель думает, что выполняется резка дерева. С помощью этого инструмента, мы можем нагреть двигатель пилы до рабочей температуры в течение очень короткого времени. Поскольку нагрузка постоянна и регулируема, можно легко контролировать двигатель на осечки или другие операционные дефекты, которые было бы трудно наблюдать при пилке дерева.

Также имеет смысл при данных условиях, после перегрева не запускается, попробовать открутить и закрутить крышку бака — выпустив скопившиеся топливные газы. Если пила после этого начнет запускаться, додумаете сами.
