Как проверить двигатель шуруповерта мультиметром

Какие электромоторы можно проверить мультиметром?

Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:

• Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
• Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
• Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
• Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
• Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.

Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.

Причины неисправностей шуруповерта

Ремонт прибора чаще всего приходится делать в связи с возникновением различных неисправностей, которые характерны для дешевых устройств и дорогостоящих. Среди них выделяются:

При поломке шуруповерта основной процент неисправностей приходится аккумулятор.

1. Вышедший из строя аккумулятор.
2. Сломанная кнопка включения аппарата.
3. Сгоревший якорь.
4. Наличие свистов и различных скрипов во время работы.
5. Усиленное постукивание патрона зажимного.
6. Невозможность регулирования оборотов шуруповерта.
7. Не происходит переключение реверса шуруповерта.
8. Двигатель аппарата не перестает вращаться после того, как шуруповерт отключен.
9. Происходит включение аппарата на долю секунды с последующим подклиниванием.

Рассмотрим особенности устранения каждой из перечисленных неисправностей.

Основные причины неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Проверка по величине сопротивления

Правильное функционирование аккумулятора проверяют сравнением внутреннего сопротивления элементов питания. Искомую величину находят при делении рабочего параметра напряжения на силу тока, дальнейшего вычета сопротивления нагрузки.

Значение первых характеристик определяют под нагрузкой. В качестве последней рекомендуют взять резистор мощностью 25 Вт и сопротивлением 10 Ом. Проверке подвергают каждый элемент.

Для лучшего понимания приведем пример расчета для одного элемента питания. Например, рабочие величины напряжения и силы тока составляют 1.18В и 110 мА соответственно. Последнее значение обязательно переводят в амперы, т. е. 110 мА – это 0.110 А. Частное от деления данных величин (1.18/0.110) будет составлять 0.73 Ом. От полученного следует вычесть значение сопротивления резистора (10 Ом). Искомая величина будет равна 0.63 Ом. Если сопротивление второй батарейки окажется 5 Ом, то она будет считаться непригодной.

При проверке замеряют сопротивление «банок»

Ремонт электрической схемы

Проблемы с электроникой выражаются в невозможности включения инструмента, отказа переключений реверсного режима, проблемах при регулировке количества оборотов.

При проведении диагностики электронной части надо иметь определенные навыки работы с электрическими сетями и схемами. И тогда удастся починить инструмент хитача, зубр или любой другой.

Если инструмент не реагирует на кнопку «Пуск», то начинают поиск неисправностей с аккумулятора.

Сначала аккумулятор надо попытаться зарядить в зарядном устройстве. Затем измерить напряжение батарей с помощью мультиметра. Величина напряжения должна точно совпадать с заявленным номиналом батареи. Если показатель гораздо ниже, то необходимо определиться какой элемент неисправен: зарядное устройство или аккумулятор.

Зарядное устройство тоже проверяется тестером. К клеммам зарядного устройства подключается мультиметр и меряется напряжение при холостом ходе. Величина напряжения должна быть выше на несколько значений (до двух вольт), чем номинальное напряжение, написанное на корпусе устройства. При отсутствии напряжения однозначно неисправен зарядник.

Менять элементы аккумулятора имеет смысл, если в наличии есть лишний неработающий аккумулятор. Тогда недостающие элементы можно вытащить из него. Приобретение новых элементов необоснованно, потому что их цена сопоставима со стоимостью нового аккумулятора.

Читать также: Глубина резания на токарном станке

Для починки зарядного устройства необходимы более глубокие знания электроники.

Если аккумуляторы с зарядным устройством нормальные, инструмент следует аккуратно разобрать.

При разборке нужно запоминать, как были собраны детали, чтобы потом правильно их собрать.

Правильней всего перед началом ремонта и диагностики зарисовать схему расположения узлов, контактов, шурупов, пружин.

Визуально осмотреть контакты. Нет ли среди них потемневших. При обнаружении темных или грязных контактов нужно их зачистить наждачной бумагой

Отдельное внимание надо уделить качеству пайки

От пусковой кнопки к клеммам батареи тянутся два проводочка. При вставленном аккумуляторе меряется напряжение входов кнопки. Если есть напряжение, блок питания вынимается и закорачиваются входы к батарее. Измеряется сопротивление на кнопочном входе. Вариант, когда показатель сопротивления близок к нулю означает, что кнопка в порядке.

Если кнопка работает, значит, проблема в других узлах схемы либо в щетках. Если же мультиметр показывает обрыв, то необходим ремонт кнопки или ее замена. Чаще всего испорченной оказывается кнопка, поскольку она является наиболее активно используемой.

При неработающем реверсе порядок действий проходит по аналогичной схеме. Щупы тестера прикасаются ко входу кнопки и контакту мотора. После чего рукоятку переключателя приводят в активное действие. Если сопротивления нет, то проблема в контактах реверса. Если стрелка прибора отклонится, то реверс исправен.

Нет регулировки оборотов, но при этом электродвигатель показывает максимальную скорость? Значит, не работает либо кнопка, либо регулирующий транзистор.

Если после проверки всей электрической цепи проблемы не обнаружены, но шуруповерт не работает, то существует вероятность, что неисправность связана с щетками. Щетки во время интенсивной работы инструмента стираются. При уменьшении длины на сорок процентов щетки требуют замены. Их возможно припаять, но припой должен быть только тугоплавкий.

После устранения вышеперечисленных проблем, проверяется работа устройства. Если работоспособность не восстановлена, значит, надо проверять электродвигатель.

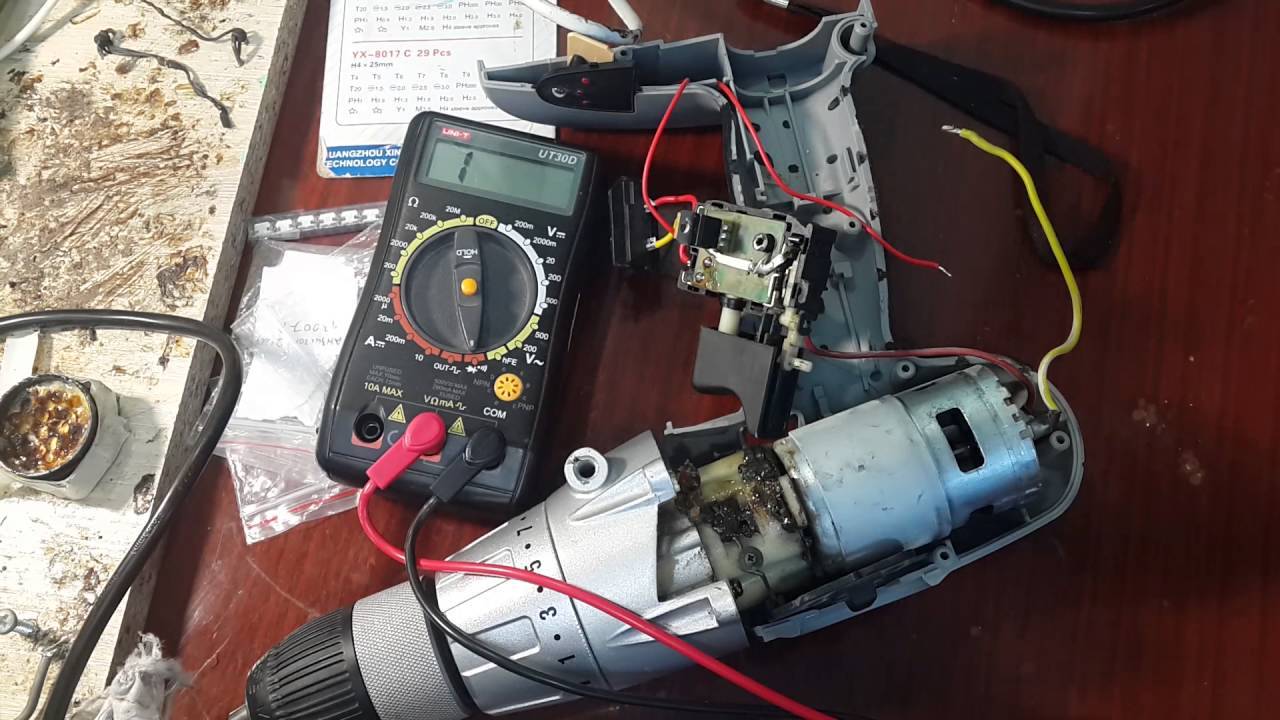

Диагностика электродвигателя

Для этого двигатель отсоединяют от кнопки и замеряется величина сопротивления двигателя. Когда прибор «молчит», значит, произошел обрыв намотки. Надо менять двигатель либо перематывать обмотку.

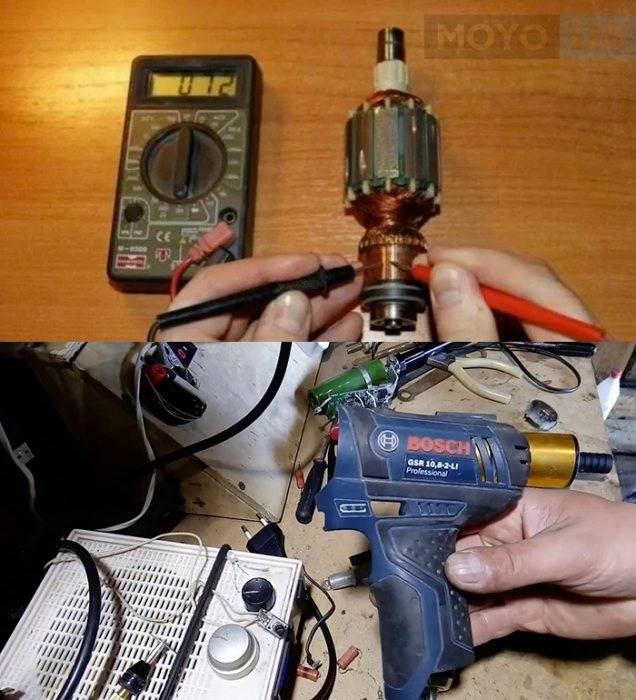

Чтобы убедиться в работоспособности якоря, измеряют сопротивление на двух рядом стоящих пластинах коллектора. Необходимо последовательно, по всей окружности прозвонить все пластины. При нахождении двух пластин, у которых сопротивление значительно выше нуля — якорь неисправен. Требуется замена или ремонт.

Не Работает Кнопка Шуруповерта

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты вы могли повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги владеют наименьшим ресурсом, по причине чего почаще приходят в негодность.

Одно из самых слабеньких мест бытового шуруповерта — кнопка

запуска и переключатель реверса. Исходя из практики, конкретно они ломаются в большинстве случаев.

Обычно, что остается сделать нашему клиенту начинается со съема всех дополнительных деталей, что перестает работать

функция плавного запуска, потом для пуска электродвигателя требуется более сильное нажатие на «курок».

С течением времени инструмент и совсем перестает реагировать на любые манипуляции. Часто встречается неувязка обратного нрава, когда моторчик начинает работать самопроизвольно.

Иногда для устранения недостатка довольно разобрать инструмент и прочистить, хотя почаще требуется полная смена кнопки шуруповерта. И в первом, и во 2-м случае убрать делему конечно на дому. О многом все по порядку.

READ Как Суслом Резать Потолочный Плинтус

Кнопка шуруповерта — основной отран управления, который делает сходу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный запуск мотора;
• Регулировка оборотов.

Здесь любой из частей управления, интегрированных в блок кнопки, на самом деле не способен работать

корректно. Не считая переключателя направления вращения, который почаще это но очень многофункциональный блок.

Корпус как правило состоит из 3-х условных отсеков, в каких размещены рабочие узлы и механизмы.

Попытка ремонта кнопки шуруповерта DeWALT DCD710. Замена кнопки шуруповерта на китайскую

1. В низу корпуса находится узел управления включением/выключением и регулировки оборотов электродвигателя.
2. В средней части размещен сам «курок» плавного запуска (чем поглубже его вмять, тем выше скорость вращения патрона). Кнопка при нажатии скользит в особом блоке по направляющим, за регулировку оборотов отвечает переменный резистор.
3. В верху размещена кнопка реверса — переключатель направления вращения патрона. Направление изменяется путем смены полярности подающегося на переключатель напряжения.

Примерно так устроены нашему клиенту остается блоки управления шуруповертов различных марок. Чтоб приобщиться к устройством кнопки определенной модели инструмента более детально, советуем изучить схему кнопки шуруповерта (она встречаются в аннотации).

READ Какие Шины Можно Нарезать Протектор

Для проведения диагностики и выполнения ремонта шуруповерта пригодятся последующие инструменты:

• Крестовая отвертка;
• Отвертка с узеньким плоским шлицем.

В итоге активного использования хоть какого электроинструмента снутри его корпуса неизбежно накапливается грязюка.

Попадая в блок управления, она препятствует настоящему перемещению «курка» и перекрывает его.

Этапы проведения диагностики:

1. Разбираем корпус инструмента. Для этой цели отсоединяем аккумуляторную батарею, откручиваем нашему клиенту остается винты (они случаются спрятаны за декоративными накладками, которые придется снять).
2. Проверяем исправность электродвигателя. Для этой цели вам от блока управления отсоединяем два провода питания и подключаем их к контактам аккума (движок должен заработать).
3. Разбираем кнопку шуруповерта. Для этой цели вам необходимо отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
4. Производим зрительный осмотр состояния кнопки на предмет наличия грязищи и повреждений.
5. Дальше необходимо аккуратненько собрать кнопку шуруповерта, установить к месту и протестировать.

Как сэкономить на ремонте кнопки для шуруповерта BOSCH

Если чистка блока управления результата не отдала, нужно произвести смену всего блока кнопки.

1. Разобрать шуруповерт (процесс описан выше);
2. Установить новейшую кнопку на место назначения старенькой;
3. Подключить движок в клеммы кнопки (соблюдение полярности в этом случае необязательно);
4. Собрать шуруповерт, аккуратненько разместив провода в корпусе.

READ Как Резать Искусственный Камень Видео

Принципиально подобрать кнопку под определенную модель шуруповерта, так как при всем наружном сходстве и зрительном согласовании деталь может не встать в пазы. Вы, новые кнопки продаются в комплекте с клеммами аккума и транзистором.

Источник

Как устранить неисправность?

Визуальный осмотр и проведение тестов помогут определить характер неисправности и понять, возможна ли замена или ремонт в домашних условиях. Неисправности ротора болгарки делятся на два типа: поддающиеся и не поддающиеся ремонту. К первому типу относятся неисправности, связанные с нарушением изоляции обмотки, повреждения коллектора и железного основания. Второй тип поломок – факторы ухудшения балансировки якоря в целом и его вала. Восстановить ротор в данном случае практически невозможно.

Ремонт коллектора

Если выявлены структурные повреждения ламелей коллектора, их необходимо проточить. Сделать это можно на токарном станке или при помощи подручных средств. Проточка должна осуществляться равномерно. В противном случае будет нарушена балансировка, что повлечет за собой разрушение графитовых щеток в процессе работы и выход из строя других узлов болгарки.

Станочная проточка

Ротор болгарки устанавливается в токарный станок. Поскольку коллектор состоит из медных пластин, а медь вязкий металл, необходимо подобрать оптимальные обороты вращения в диапазоне от 600 до 1200. Подводка резца производится по половине деления. В момент касания «ножом» коллектора делается продольный проход со съёмом тонкого слоя металла. Достичь наилучшего эффекта можно совершив 2-3 прохода. Большее их количество может привести к повреждению структурной целостности коллектора. Между проходами нужно делать перерывы, давая меди остыть. В противном случае может расплавиться лаковая изоляция между ламелями.

Для проточки при помощи подручных средств понадобятся тиски, дрель и несколько видов наждачки. Якорь болгарки извлекается из корпуса, при этом одна его часть остается подсоединённой к редуктору УШМ. Корпус редуктора фиксируется в тисках, другой конец вала ротора зажимается в патроне дрели. «Губы» тисков и дрель должны находиться на одной линии с осью вала якоря.

Включить дрель с фиксацией пусковой кнопки в режиме постоянной работы. Протачивать наждачкой коллектор без нажима. Использовать минимум 3 типа зернистости образива – от более крупного к более мелкому. Завершающей должна быть наждачка нулевой зернистости.

Съем подшипника

Край, который фиксируется в патроне дрели, изначально устанавливается в подшипник. Перед проточкой необходимо его удалить. Для того чтобы снять подшипник без съемника, можно воспользоваться тисками, молотком и зубилом. Закрепить вал с подшипником в тисках таким образом, чтобы был сдавлен только подшипник. Установить острый конец зубила в торец вала и легкими ударами молотка выбить вал из подшипника.

Ремонт обмотки

Перемотка якоря болгарки – работа, требующая наличия соответствующих навыков и особой точности. Для достижения наилучшего конечного результата стоит обратиться к соответствующему специалисту.

Проверка на наличие межвиткового замыкания

Проверка обмоток статора на межвитковое замыкание

Последний вид поломки (из самых популярных) – это наличие межвиткового замыкания.

Межвитковое замыкание – короткое замыкание, происходящее на одной катушке электродвигателя, между ее витками. Внешне такая неполадка проявляется в сильном гудении и заметном снижении мощности.

Обнаружение такой поломки проводится с помощью нескольких способов. Основные из них – токовые клещи и наш любимы мультиметр.

Во время диагностики измеряется значение тока во всех фазах (обмотка статора) по отдельности. Если одна из них покажет завышенный результат, значит, там есть межвитковое замыкание.

Проверка борно

Если вы все прозвонили согласно инструкции выше, но не избавились от подозрений в неисправности, вскройте борно электродвигателя. Это второе название клеммной коробки. Часто и густо бывает, что крепеж в коробке недостаточно крепко затянут. Провода там тоже могут отгореть. В случае использования гаек для соединения, проверьте протяжку верхней (она прикручивает проводник) гайки и осмотрите ту гайку, что служит для удержания вывода обмоток, которые уходят в двигатель.

Подведем итог

Если следовать всем инструкциям и указаниям в статье, то мультиметром можно обнаружить большинство наиболее распространенных поломок в однофазном электродвигателе, в том числе наличие межвиткового замыкания, короткого замыкания на корпус и обрыва обмоток.

Причины поломки

Якорь УШМ – ротор, является деталью, которая подвергается наибольшим нагрузкам: температурным, механическим и электромагнитным. Нарушения правил эксплуатации, предписанных производителем, приводит к скорому выходу из строя данного узла. Некоторыми факторами таких нарушений являются:

• выход за рамки допустимого времени непрерывной работы;
• отсутствие защиты от агрессивных сред – пыли, песка, грязи, влаги;
• превышение параметров нагрузки;
• механические повреждения;
• работа в момент перепадов напряжения.

Данные причины могут привести к возникновению следующих неисправностей якоря:

• оплавление изоляции (изоляционного лака) контактов или обмотки в результате перегрева;
• механические повреждения: царапины, сколы, трещины, от контакта с посторонними частицами, попавшими в отсек с подвижными деталями;
• пробой в слабых точках обмотки, вызванный перегрузкой;
• искривление или нарушение баланса якорного вала;
• короткое замыкание или возникновение нагара на ламелях.

Конструкция шуруповёрта

Внешний вид

Первое видимое отличие в конструкции аккумуляторных и сетевых шуруповёртов — источник питания. Сетевые инструменты питаются от розетки при помощи кабеля, соединённого с основанием шуруповёрта. У аккумуляторных аналогов на подошве присутствуют контакты, к которым крепится АКБ.

Корпус у каждого шуруповёрта пластиковый. Большинство приборов имеют отверстия, обеспечивающие вентиляцию в области двигателя. К передней части корпуса прикреплена муфта регулировки крутящего момента, за ней — патрон (чаще быстрозажимной).

Под областью редуктора располагаются 2 или 3 кнопки: сквозной ползунок (реверс), фиксатор пусковой клавиши и сама клавиша. У некоторых агрегатов ползунок реверса и фиксатор курка совмещены. Наверху корпуса расположен переключатель редуктора. Обычно он имеет 2, в редких случаях — 3 режима, отличающиеся скоростью вращения шпинделя.

Внутренняя конструкция

Редуктор расположен за трещоткой, регулирующей крутящий момент шуруповёрта. Существует 2 вида редукторов: классические (1-скоростные) и планетарные (2-скоростные). Второй режим предусматривает более высокую скорость вращения патрона, поэтому подходит для применения агрегата в качестве дрели. Патрон нанизан на шпиндель, расположенный перед редуктором.

За редуктором находится электрический двигатель. Последний состоит из статора, на котором присутствует обмотка, и ротора (якоря). Двигатели делятся на щёточные и бесщёточные. Первые работают за счёт угольных щёток и коллектора, и распространены в сетевых, а также большинстве аккумуляторных шуруповёртов. Во вторых контакты коллектора заменены усилителем, что повышает срок службы, исключая трение и искрение.

Устройство шуруповерта

В области рукоятки располагается конструкция с электронной платой, за счёт которой функционируют связанные с ней кнопки:

• курок отвечает за включение/выключение двигателя;
• ползунок реверса отвечает за смену направления вращения патрона;
• в некоторых моделях присутствует круглая кнопка, фиксирующая выключатель в требуемом положении.

Устройство аккумулятора

На батарее присутствуют выемки для контактов шуруповёрта, через которые впоследствии с АКБ на инструмент передаётся энергия. Внутри аккумулятора присутствуют литиевые, никель-кадмиевые или никель-металлгидридные цилиндрические банки. Все они соединены друг с другом. Напряжение одного элемента составляет от 1,5 до 4 вольт.

Разобранный аккумулятор

Проверка электродвигателя внешним осмотром

До того как проверить обмотку электродвигателя мультиметром, нужно исследовать отключенный от сети мотор вместе со шнуром питания для поиска механических повреждений, следов пробоя изоляции или перегрева. Ось двигателя должна вращаться в подшипниках легко, без заеданий или заклиниваний. Не должно быть запаха горелой изоляции, растеканий масла, наплывов.

Отсутствие видимых повреждений может потребовать разборки двигателя для осмотра графитовых щеток, контактных ламелей, состояния катушек, их выводов. Замыкание электрической цепи вызывает нагрев, что проявляется в хорошо видимых изменениях цвета вблизи пробоя изоляции.

Готовимся проверить аккумулятор шуруповерта мультиметром

При неправильной зарядке и тенденции к саморазряду у накопителя может создаться «эффект памяти». Это накопление кристаллов, которые мешают полной зарядке. В результате батареи саморазряжаются: Ni-cd до 20%, Ni-mh — 30%, Li-lon — 8%. Перед началом проверки от этого эффекта нужно избавиться.

Достаточно подать нагрузку через лампу накаливания 12В и провести несколько циклов зарядки разрядки. После трех-четырех повторов свойства АКБ полностью восстановятся, возможно, даже не потребуется дальнейший ремонт.
Чтобы прозвонить аккумулятор неработающего шуруповерта, нужно подготовить:

• плоскогубцы и отвертку;
• нож и паяльник;
• тестер и мультиметр;
• вольтметр постоянного напряжения (15В);
• вольтметр и амперметр постоянного тока.

Хотя у тестера и мультиметра есть пересекающиеся функции, стоит запастись и тем, и тем. Тестер дает более точные показания по основным параметрам, что важно при поиске проблемной точки

Заключительный этап: особенности проверок двигателей под нагрузкой

Нельзя делать заключение об исправности электродвигателя, полагаясь только на показания мультиметра. Необходимо проверить рабочие характеристики под нагрузкой привода, когда ему необходимо совершать номинальную работу, расходуя приложенную мощность.

Например, владелец очень короткого видео ЧАО Дунайсудоремонт считает, что замерив ток в обмотках, он убедился в готовности отремонтированного движка к дальнейшей эксплуатации.

Однако такое заключение можно дать только после выполнения длительной работы и оценки не только величин токов, но и замера температур статора и ротора, анализа систем теплоотвода.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Общие рекомендации перед проверкой аккумулятора

Конкретно перед проверкой аккумулятора нужно верно найти, к какому типу относится элемент питания. Зависимо от этого типа и подход может быть различен. К примеру, более всераспространенные никель-кадмиевые батареи отличаются большой чувствительностью к условиям эксплуатации. Нечастые либо нерегулярные полные перезаряды существенно понижают емкость аккумулятора и батарея не употребляет собственный ресурс вполне. Более тщательно типы аккумуляторов разглядим ниже.

Также рекомендуется стопроцентно зарядить аккумулятор перед проверкой. Это дозволит сделать более четкие выводы о работоспособности устройства. Подтверждено, что самые четкие характеристики снимаются под нагрузкой. И полный заряд представляет собой очень подходящий тип нагрузки.

Перед проверкой нужно очень уменьшить воздействие «эффекта памяти» на устройство. Потому что этот эффект возникает у батарей в случае неверной эксплуатации, чтоб его убрать, нужно пару раз пользоваться батареей по всем правилам.

Довольно 3 раза провести циклы заряда/разряда, чтоб воздействие эффекта существенно сократилось. Для ускоренного разряда идеальнее всего использовать лампу накаливания, которую вкупе с мультиметром необходимо будет подсоединить к аккумулятору.

Если все изготовлено верно, то через несколько полных циклов батарея сумеет вернуть свою емкость и вновь может быть применена в шуруповерте. Если же операция не посодействовала, означает неувязка была в другом.
