Как проверить якорь болгарки в домашних

Прибор для проверки якорей

Прибор для проверки якорей показан на рисунке ниже, не пугайтесь, сделать его очень легко.

Технология изготовления устройства для проверки якоря следующая: Находим на чердаке или покупаем в газете бесплатных объявлений электронасос “малыш”, затем болгаркой отрезаем ему обе ноги в верху под углом 45 градусов. Далее берем катушку от пускателя на 220 вольт (но так, чтобы в окно катушки проходила одна нога железа). Припаиваем к клеммам катушки провод с вилкой — всё прибор собран.

Принцип работы прибора для проверки якорей очень прост : в углубление ложем якорь, на якорь кусочек ножовочного полотна, прокручиваем якорь и сдвигаем полотно , что бы оно было в верху если в якоре нет виткового полотно будет просто лежать , если есть витковое полотно будет залипать в пазах в которых замыкание или по всему диаметру.

Прибор можно изготовить и на любом другом железе лишь бы растояние между железом было не очень большим а то маленькие якоря будут проваливатся

Еще один подобный метод: Берем П- образный трансформатор — с прорезью 45-90град на пустой стороне железа,( индикатор — полотно от ножовки по металлу…. На другой обмотка, какой-то трансформатор был, 220-12в -ампер на 10. Работает на всех якорях от кофемолки до двигателей постоянного тока 11кВт (на большем не пробовал).

Статора переменного тока можно проверить шариком от подшипника, но будьте осторожны он может очень неудачно выскочит: вынимаю ротор кладу внутрь шарик диаметром 10-12мм и подаю трехфазное напряжение пониженное трансформатором, если нормально — то шарик начинает двигать по кругу статора, если нет то примагничивается в месте виткового замыкания.

Можно попробывать еще один метод: вдоль паза статора ставятся две катушки одна передатчик (на нее подается напряжение любое переменное) а вторая катушка приемник. Если виткого нет в приемнике почти не наводится напряжение, если есть витковое то во второй катушке наводится эдс.

Еще один простой способ проверка на индуктивность, при КЗ витков индуктивность минимальна.

Ну и на последок фотография девайса для проверки якорей, который используют в нашем сервис-центре для проверки статора стиралок. Способ надежен, промышленность выпускала такое чудо, ящик, с электронно-лучевой трубкой, схема примитивного осциллографа, из него выходило два кабелька на катушки которые перемещались по двум параллельным направляющим. Когда виткового не было то линия на экране почти прямая с небольшой петлей в начале, а если КЗ виток то петля в начале экрана увеличивалась по амплитуде в 3-4 раза. Была еще подстройка чувствительности

Как произнес Шекспир: «Ничто не вечно под Луной». Домашняя техника, как досадно бы это не звучало, не являются исключением. Случается, что самый надёжный механизм перегорает. И нужно готовиться повстречать данный факт без паники, с твёрдой уверенностью, что безнадежных ситуаций нет. Как устроена болгарка, какие будут неисправности, как проверить якорь электродвигателя, найти причину поломки и убрать проблемы? Познание устройства главных узлов электроинструмента дозволит мастеру своими силами провести диагностику и ремонт угловой шлифовальной машины.

Фактически во многих электроприборах, использующихся в быту, применяется асинхронный электронный движок. Принципиальным преимуществом этого типа мотора будет то, что при изменении нагрузки туда, частота оборотов не изменяется. Это значит, что если, например, длительно и без остановки резать камень бытовой болгаркой, никаких наружных признаков перегрузки мотора приметно не будет. Скорость вращения диска будет неизменная, звук однотонным. Поменяется только температура, однако этого конечно и даже не увидеть, если руки одеты в перчатки.

При невнимательном отношении, основное преимущество игровых слотов превращается в недочет. Асинхронные движки очень чувствительны к перегреву, существенное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Сначала мотор работает с перебоями, и потом — когда произойдёт межвитковое куцее замыкание — движок остановится совершенно. Стоит пару раз очень перегреть движок болгарки и, более возможно, что якорь оплавится. Сегодня, от высочайшей температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электронного тока.

Признаками поломки якоря болгарки являются: завышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в различные стороны. Если такие симптомы находятся, работу инвентарем следует закончить — это небезопасно. Подозрения просто проверить при помощи легких тестов.

Этап 1. Визуальный осмотр инструмента

Очень часто случаются ситуации, когда инструмент еще работает, но уже не так, как положено. И в 30 % случаев виной тому подгоревший якорь. Выявить это можно визуально, еще до вскрытия корпуса.

Косвенными признаками «подуставшего» якоря электродвигателя являются такие неполадки:

При работающем электродвигателе видно очень сильное искрение на коллекторе.

При попытке запустить болгарку (дрель, дисковую пилу и пр.) наблюдается жесткая просадка напряжения (моргает освещение).

Запуск электродвигателя сопровождается резкими рывками.

Из корпуса доносится характерный запах горелой проводки.

Инструмент не набирает прежней мощности.

Обратите внимание, что большая половина этих признаков может также указывать на банальный износ щеток электродвигателя. Если они стерлись или выкрошились, то якорь, скорее всего, здесь ни при чем

Меняем на новые, чистим коллектор от графитного налета, и спокойно работаем дальше. Если же щетки выглядят целыми, а вышеперечисленные симптомы наблюдаются, с 80-процентной вероятностью можно утверждать, что проблема в якоре электродвигателя.

Если электроинструмент и вовсе не подает признаков жизни, причин может быть гораздо больше, и понадобится не только проверка якоря.

Почему возникают неисправности

Поломка болгарки может быть связана со следующими факторами:

Одна из основных причин – пренебрежение правилами эксплуатации. Если исполнитель игнорирует прописанные в паспорте нормы, пострадать может как якорь, так и статор.
Неаккуратность

Корпус может треснуть в результате неосторожного удара или падения инструмента с последующим приземлением на твердую поверхность.
Нестабильность электросети. Скачки напряжения и перегрузки выводят из строя статор и якорь.
Механический износ

От эксплуатации в окружении пыли и песка первыми страдают щетки.
Вы не утруждаете себя периодической профилактической чистой УШМ. Не удивляйтесь, если поломается кнопка включения/выключения или возникнет неисправность редуктора.
Поломка мелких деталей (гайки, шайбы, подшипники, фиксаторы). Иногда механические сбои способны вызвать дисбаланс вращающегося якоря. Рано или поздно ротор перестает функционировать нормально.

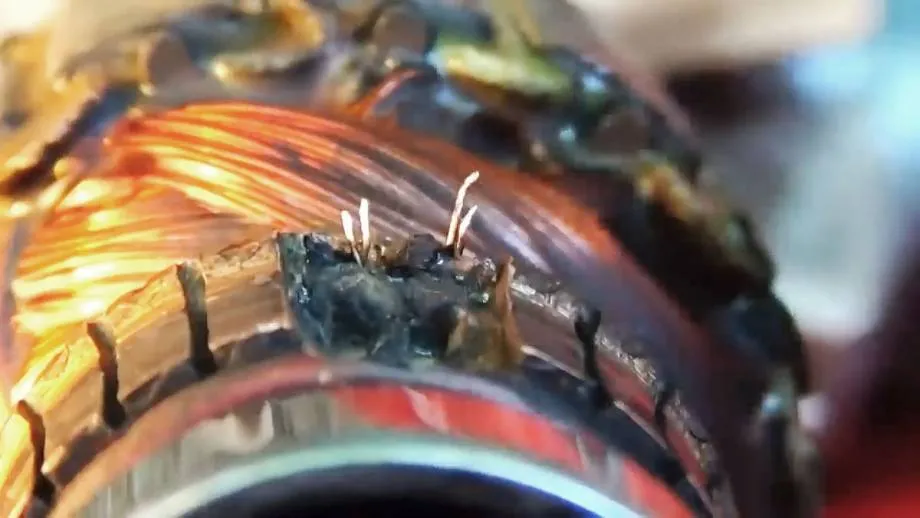

Проблема коллекторных пластин видна невооруженным глазом

Проверка якоря болгарки может потребоваться, если в результате действия негативных факторов возникнут следующие поломки:

Обрываются медные провода на катушке.
Изоляция обмотки между витками перестает выполнять свои функции из-за нагрева, из-за чего случается короткое замыкание витков.
Неравномерный износ ламелей коллектора, из-за образования нагара после короткого замыкания.
Распаиваются контакты, соединяющие обмотку ротора с ламелями коллектора. Это приводит к прерыванию электрической цепи и остановке электропривода.

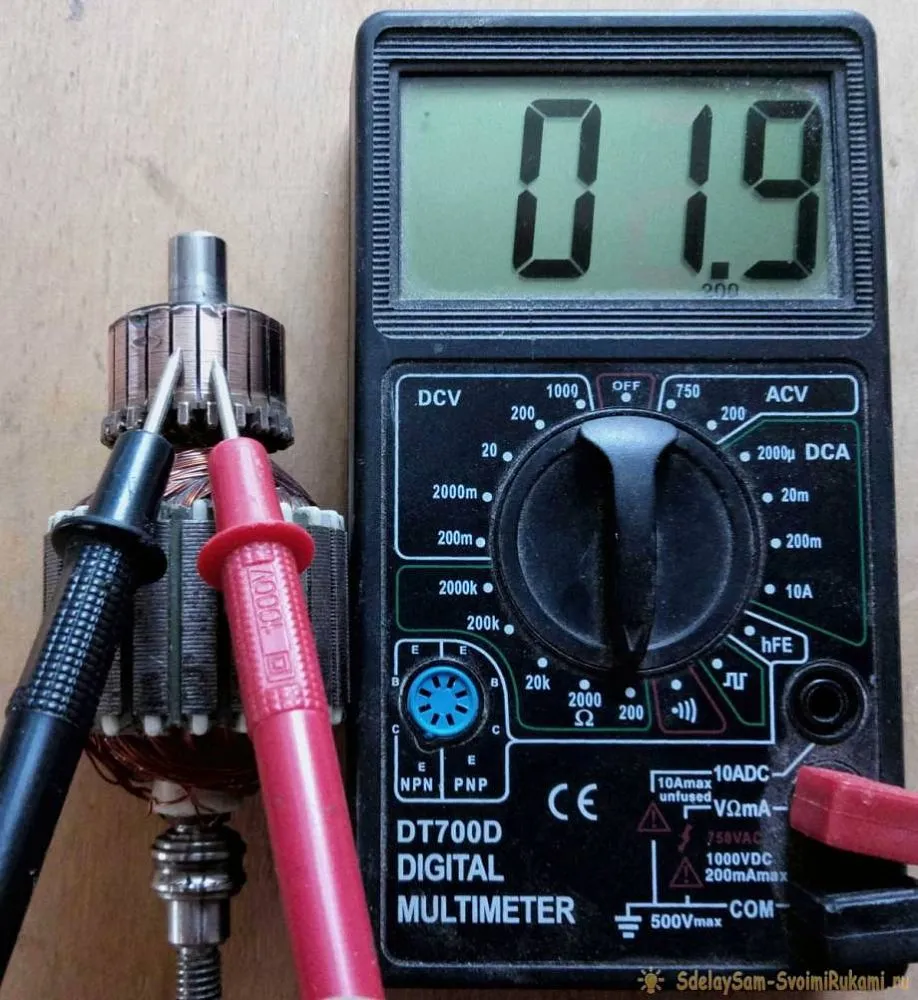

Как проверить якорь мультиметром

Перед тем как проверить якорь болгарки мультиметром, на приборе выставляют значение сопротивления от 20 до 200 Ом. Диагностику проводят в два этапа:

Ищут пробой. Для мультиметра выбирают режим проверки цепи (со звуковым сигналом). Замеры проводят, прикасаясь одним щупом к корпусу, другим – к ламелям. Если величина сопротивления не меняется (одинакова), то катушка исправна.
Измеряют сопротивление соседних обмоток. Если сопротивление меняется (или отсутствует), то в обмотке имеется обрыв или короткое замыкание.

Порядок измерений мультиметром

О том, как измерить ротор болгарки, в следующем видео:

Восстановление катушек

Перемотать якорь электродвигателя можно в условиях гаража, только требуется быть осторожным при нанесении каждого витка. Медная проводка подбирается аналогичной намотанной. Сечение нельзя менять, это приведёт к нарушению скоростных режимов работы двигателя. Бумага диэлектрическая потребуется для отделения обмоток. Катушки в конце заливают лаком.

Потребуется паяльник и навыки его использования. Места соединений обрабатывают кислотой, для нанесения оловянно-свинцового припоя пользуются канифолью. При демонтировании старой обмотки подсчитывают количество витков и наносят аналогичное количество новой намотки.

Корпус должен быть очищен от старого лака и других включений. Для этого подходит напильник, наждачка или горелка. Для якоря изготавливают гильзы, материалом служит электротехнический картон. Полученные заготовки укладывают в пазы. Намотанные катушки следует делать правыми витками. Выводы со стороны коллектора перематывают капроновой нитью.

Каждый провод припаивается к соответствующей ламели. Сборка должна заканчиваться очередными замерами сопротивления контактных соединений. Если все в норме и нет коротких замыканий можно проверять работу электродвигателя под напряжением.

Якорь болгарки больше всех узлов подвергается температурным, механическим и электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, и как следствие, часто нуждается в ремонте. Как проверить якорь на работоспособность и починить элемент своими руками — в нашей статье.

Инструкция по пропитке (с учётом регулятора числа оборотов)

Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

Обрыв токопроводников.
Межвитковое замыкание.
Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
Распайка коллекторных выводов.
Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

визуально;
мультиметром;
лампочкой;
специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Петушок ламели

Из-за нарушения этих контактов ламели выгорают.

Выгорание ламели

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Загнутые пластины коллектора

Проверка мультиметром

Убедиться в исправности статора можно с помощью прибора – мультиметра. Это универсальное измерительное устройство. Им можно измерить несколько электрических величин: напряжение, силу тока, сопротивление. Прибор состоит из корпуса, на котором находятся дисплей, переключатель и гнезда, и двух шнуров со щупами (плюсовым и минусовым). Минусовой щуп всегда подключают к нижнему гнезду, а плюсовой – к среднему или верхнему, в зависимости от силы тока в проверяемом устройстве.

Чтобы проверить статор УШМ (болгарки) необходимо выставить на мультиметре значение сопротивления от 20 до 200 Ом и поочередно поднести щупы измерительного прибора к обмоткам. Если сопротивление везде имеет одинаковую величину, то катушка исправна. Если же прибор показывает в некоторых точках другое сопротивление, то в обмотке есть короткое замыкание или обрыв одного из витков. По такому же принципу проводят проверку статора омметром. Его отличие от мультиметра заключается лишь в том, что этот прибор может измерить только сопротивление.

Как поменять старый редуктор на новый

Болгарки отличаются размерами, мощностью, производителями, но принцип компоновки комплектующих одинаковый. Новый якорь двигателя болгарки подбирается строго в соответствии с моделью вашего инструмента.

После откручивания всех крепёжных болтов кожуха, корпуса и редуктора вынимаем редуктор с якорем из корпуса. Обычно редуктор и якорь жёстко крепятся друг к другу. Чтобы их разъединить необходимо разобрать редуктор.
Редуктор с якорем
Открутите болты крепления.
Вал ротора прикручен к корпусу редуктора гайкой. Открутите её. Снимите шестерню.
Далее, идёт подшипник. Чтобы его снять, иногда достаточно постучать деревянным бруском по корпусу редуктора. Но чаще всего прикипевший подшипник не снимается без некоторых хитростей. Между крыльчаткой и подшипником стоит пластина, которая прикручена двумя болтами к редуктору. Чтобы до них добраться, отломите кусок пластмассовой крыльчатки или разогретым гвоздём прожгите два симметричных отверстия. Второе отверстие необходимо для балансировки, если вы не собираетесь менять крыльчатку.
Открутите оба болта, постучите деревянным бруском по корпусу редуктора, и якорь отсоединится от него. При этом подшипник останется на валу. Снимите съёмником все подшипники с вала.

Видео: как снять и в чём могут быть трудности

Новый подшипник посадите в корпус редуктора со стороны ротора. Прикрутите пластину, из-за которой была сломана крыльчатка. Внутрь корпуса вставьте шестерню и наживите гайку так, чтобы она вошла в пазы шестерни. На новый якорь наденьте крыльчатку, вставьте якорь в корпус редуктора. Закрутите гайку.

Как устроен ротор болгарки

Работа болгарки основана на действии электромагнитных сил. Ядром углошлифовальной машины служит статор – две полостные катушки с медной обмоткой. Внутри статора расположен ротор (он же якорь); вместе они крепятся к корпусу.

Якорь имеет вид продолговатой детали, изготовленной из электротехнического железа. Он является сборочным узлом, который вращается и приводит в действие зависимые детали: с одной стороны это коллекторный узел, с другой – ведущая шестерня. В состав якоря входят следующие компоненты:

Центральный элемент – коллекторный вал, дополненный медными пластинами баланса.
Ламели – провода обмотки, защищенные покрытием от абразивной пыли.
Два подшипника – занимают положение с краев детали, дополняются пылезащитными шайбами.
Вентилятор – охлаждает систему во время работы.

Рабочие характеристики болгарки, например, скорость вращения редуктора и насадки, зависит от особенностей обмотки ротора (например, от количества ламелей). Влияние оказывает и качество укладки ламелей и степени их пропитки лаком.

Внешний вид якоря болгарки

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если принято решение о замене арматуры болгарки, то лучше всего ее менять вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуется:

Новый якорь LBM. Должен соответствовать вашей модели. Обмен с другими моделями. не допускается.
Отвертки, гаечные ключи.
Мягкая щетка и тряпка для очистки механизма.

Как снять якорь

Замена анкера начинается с разборки болгарки. Выполняются следующие шаги:

Отверткой откручиваются щеточные узлы с двух сторон. Кисти удалены.

Прозвонка цепей тестером

Если визуальный осмотр не дает однозначных результатов, рекомендуется продолжить осмотр мультиметром. Установив переключатель режимов в положение омметра (диапазон двести Ом), необходимо «прозвонить» две соседние ламели якоря двумя щупами. Если сопротивление на всех витках одинаковое, это означает, что обмотки исправны. Если на некоторых парах тестер показывает другое сопротивление или обрыв. неисправность в этой катушке.

Между обмоткой и сердечником может возникнуть обрыв провода. Следует внимательно осмотреть место стыка катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Как проверить якорь болгарки: рекомендации специалистов

Несмотря на заявленное производителем качество и гарантию, любой инструмент подвержен износу, особенно при интенсивном использовании. Отремонтировать болгарку в домашних условиях у вас вряд ли получится, но причину ее поломки вы сможете диагностировать самостоятельно. Чаще всего такое средство подвержено износу. Его поломка может быть как механической, так и вызванной выходом из строя узлов и составных элементов электрической системы. В этой статье мы постараемся подробно разобраться, как самостоятельно проверить якорь болгарки? Визуальный осмотр необходим для определения механической неисправности; не требует особых навыков. В противном случае вам следует обратиться к профессионалам.

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Первым делом потребуется проверка электрического кабеля и вилки

на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя

. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей

. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор

. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом

и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

Устройство якоря

Якорь болгарки состоит из проводящей ток обмотки и магнитопровода. Магнитопровод содержит торсионный вал. Конструкция магнитопровода образована пластинами и канавками, которые изолированы друг от друга посредством лакового покрытия. Разработана определенная последовательность укладки проводников обмотки якоря в пазы. Проводники образуют катушку. Его концы завязаны на ламелях. Схема начала стартовой петли и конца последней оформляется таким образом, чтобы они замыкались на одной ламели.

При постоянном перегреве мотора болгарки якорь плавится. В результате высокой температуры могут отвалиться контакты проводов, соединяющих первичную обмотку с коллектором. Все это приводит к тому, что ток не подается.

Какие проблемы в работе прибора можно обнаружить при проверке якоря болгарки тестером

Если вы обладаете достаточными знаниями для выполнения правильной разборки электроинструмента, то в ряде случаев сможете собственноручно диагностировать причину поломки устройства. Проверка якоря болгарки тестером на межвитковое замыкание позволит определить дальнейшие действия относительно обнаружения неисправностей или ремонта техники. Если деталь не повреждена, но инструмент по-прежнему не работает, обращайтесь за помощью к квалифицированным специалистам. Проверка якоря болгарки тестером позволила точно обнаружить причину выхода оборудования из строя? Ремонт техники при наличии необходимого инструмента можно выполнить самостоятельно в таких случаях:

поврежденную в верхних видимых слоях обмотку можно попытаться запаять. Такой якорь прослужит еще некоторое время. После запайки его необходимо проверить или прозвонить мультиметром;
при межвитковом замыкании требуется перемотка обмотки или же замена якоря.

Диагностика поломки и ремонт угловой шлифовальной машины может выполняться под напряжением. Эту работу, ради собственной безопасности, перепоручите профессионалам.
