Устройство и электрическая схема болгарки
За долгие годы существования такого инструмента, как УШМ, ее внешний вид, а также внутреннее устройство практически не изменились. Чтобы произвести ремонт болгарки своими руками, необходимо знать устройство ее механической части, а также электрической.
Если посмотреть на рисунок, приведенный ниже, то можно увидеть, из каких частей состоит УШМ.
- Колесико для регулировки оборов шпинделя агрегата.
- Электрический двигатель, состоящий из ротора и статора.
- Пусковая кнопка. Иногда к ней подключается система плавного пуска.
- Корпус из ударопрочного пластика.
- Кнопка для фиксации шпинделя (используется при смене инструмента).
- Предохранительная муфта. Защищает двигатель от перегрузки, при заклинивании инструмента.
- Защитный кожух. Закрывает инструмент и защищает пользователя от вылетающих частиц обрабатываемого материала, а также предотвращает травмирование человека при разрушении инструмента, например, абразивного диска.
- Гайка, зажимающая инструмент. Откручивается с помощью специального ключа, идущего в комплекте с электроинструментом. Также существуют быстрозажимные гайки, которые можно открутить без ключа.
- Корпус редуктора и сам редуктор. Состоит из блока шестерен, которые передают вращательные движения от ротора на шпиндель с инструментом.
На рисунке ниже показана электрическая схема болгарки.
Электрическая часть УШМ имеет следующие элементы:
- электрический кабель с вилкой для подключения к электросети;
- кнопка пуска;
- статор;
- электрические щетки (угольные или графитовые);
- коллектор;
- якорь (ротор).
На следующем рисунке показана схема подключения болгарки, а именно ее двигателя.
Все составляющие электродвигателя выполняют определенные функции.
- Ротор – это вал, на котором размещены катушки и коллектор. Ротор, вращаясь в магнитном поле статора, передает вращательное движение на редуктор УШМ.
- Коллектор. Представляет собой часть ротора, к которой подведены все управляющие кабели. Через коллектор проходят электрические сигналы от блока управления к двигателю. Именно к коллектору подсоединяются электрощетки.
- Электрощетки. Главная их задача — это передача электрического тока от силового кабеля на коллектор.
- Статор. Представляет собой катушку с определенным числом витков. Задача статора заключается в создании магнитного поля, которое, взаимодействуя с якорем, приводит последний в движение.
Причины почему искрят щетки
Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.
https://youtube.com/watch?v=W-k9JyxuWik%3F
Причинами сильного искрения щеток на болгарках являются следующие факторы:
- Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
- Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
- Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
- Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
- Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
- Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
- При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
- Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
- При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
- Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
- Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
- Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
- Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом
Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.
https://youtube.com/watch?v=JhnK8Mi2syY%3F
Как отремонтировать редуктор на болгарке своими руками
Что собой представляет редуктор на болгарке — это пара косозубых шестерней, которые еще называют редукторная или коническая пара. Практически на всех болгарках шестерни имеют косой зуб, но есть и модели с прямыми зубьями, например, Bosch.
За счет шестерней происходит передача вращающего момента от вала мотора или якоря на шпиндель — исполнительный орган. Малая конусообразная шестерня крепится на вал, а большая соединена со шпинделем инструмента. За счет того, что вторая шестерня имеет большое количество зубьев по сравнению с малой, происходит снижение скорости вращения. Это означает, что частота вращения шпинделя меньше, чем скорость движения якоря двигателя. Однако чем меньше скорость, тем больше момент, что положительно влияет на производительность агрегата.
Возвращаемся к нашим шестерням. Они изготавливают из стали, только качество этот материал может иметь разное. Независимо от качества изготовления шестерней, приходит время, когда истираются зубья (особенно если не менять смазку) или вовсе они переламываются. При износе или повреждении редукторной пары нужно осуществлять их замену, так как они не подлежат ремонту. Причем менять необходимо пару шестерней, а не по одному. Они также и продаются в паре, так как имеют отличительное количество зубьев. Как заменить редукторную пару на болгарке, подробно описано на видео.
https://youtube.com/watch?v=CpwYXu81ACs%3F
Инструкция о том, как снять редукторную пару (редуктор) на УШМ:
- Для начала выкручивается гайка со стороны редуктора
Извлечь ротор вместе с закрепленной на вал конической шестерней. Если ротор не выходит из зацепления с частью корпуса, в которой расположен шпиндель, то нужно выкрутить два винта, который находятся за вентилятором охлаждения
- Выбить шестерню с вала и установить на ее посадочное место новую
- Извлечь вторую шестерню с вала шпинделя, и установить напрессовать на вал новую шестеренку
Как отремонтировать редуктор на УШМ своими руками, знают немногие, но если это случилось, то требуется вооружиться необходимыми инструментами, и приступать. Ничего трудного в демонтаже редуктора нет, главное — соблюдать последовательность действий.
Что чаще всего ломается на болгарках разных марок
Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?
По предназначению различают два типа углошлифовальных машинок:
- Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
- Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки
Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.
Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:
- Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
- Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
- Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
- Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали
Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.
Почему не включается болгарка?
Большинство проблем УШМ связано с электрической частью. Инструмент может не включаться по следующим причинам:
- поврежден кабель или неисправна вилка;
- вышла из строя пусковая кнопка;
- сильный износ щеток или отсутствие контакта между ними и кабелем;
- выход из строя обмоток ротора или статора – наиболее серьезная причина того, почему не запускается «болгарка».
Проблемы с электрическим двигателем желательно решать в условиях специализированной мастерской, в которой работают квалифицированные специалисты и имеется современное диагностическое оборудование и инструменты для ремонта.
Почему греется редуктор?
Точно определить нагрев редуктора можно с помощью специального прибора тепловизора, если у вас его нет, то нагрев можно определить на ощупь.
Первопричинами нагрева редуктора могут быть:
поверхности редуктора должны быть чистыми
Сейчас на странице 0 пользователей
Нет пользователей, просматривающих эту страницу.
READ Как Проверить Обмотку Болгарки Мультиметром
Промышленные редукторы – одно из самых часто используемых оборудований. Однако их активное применение может привести к износу деталей и в последствии нарушить технические характеристики агрегата. Основные признаки проблем с редуктором – сторонние шумы, вибрации, протечка масла, нагрев или замерзание корпуса. Как же устранить все неполадки с минимальными затратами?
Если при осмотре редуктора мы заметили, что из него течет масло, входной вал не вращается, а сам он издает не свойственные ему звуки — это явный признак проблем. Выявляем 6 самых распространенных первопричин неполадок редуктора и предлагаем методы борьбы с ними.
Люфт (CROWN, Bosch)
Повышенный люфт не только ротора, но и шпинделя может послужить причиной аварийной ситуации.
Болгарка модели CROWN из следующего видео имела повышенный люфт шпинделя
Автор обратил внимание на сильное торцевое биение рабочего инструмента. Работа в таких условиях может привести к разрушению, например, отрезного круга, что создаст небезопасную ситуацию для работающего с болгаркой и окружающих людей. Замену подшипника автор произвел с помощью съемника
Замену подшипника автор произвел с помощью съемника.
В следующем видео люфт шпинделя имеет ощутимо большую величину. Это обусловлено износом обеих опор подшипниковых узлов — шарикоподшипника, расположенного в крышке корпуса и подшипника скольжения, находящегося в корпусе редуктора. Недостаток смазки — такой вывод делает автор, анализируя дефекты. Следует отметить способ, с помощью которого извлекается из корпуса подшипник скольжения. Калиброванным стержнем (в данном случае направляющая сверла) создается давление на пластичную смазку, плотно заполняющую полость внутреннего диаметра втулки скольжения. Смазка после нагрузки проникает в зазор между втулкой и корпусом и выдавливает втулку из посадочного гнезда.
По аналогии с предыдущими двумя, в следующем видео имеет место люфт шпинделя в болгарке модели Bosch. Здесь показывается, что для устранения дефекта не требуется никакого специального инструмента. Извлечь и заменить подшипники качения и скольжения возможно без применения съемников, используются лишь подручные средства, включая подошедший по диаметру шпингалет.
Особенности выполнения проверки якоря болгарки тестером
Диагностическая процедура поможет точно определить неисправность детали электродвигателя. Выполнить проверку якоря болгарки тестером позволит прибор, который имеется в арсенале инструментов многих электриков-любителей. С помощью тестера можно проверять не только якоря болгарок, но и статорные обмотки других электромоторов. В представленном ниже видео можно увидеть один из таких самодельных измерительных приборов в действии.
При включении тестера в сеть загорается индикатор. Красный свет без прикладывания технического приспособления к якорю означает готовность устройства к выполнению проверки. Рабочая активная поверхность измерительного прибора имеет две точки соприкосновения с исследуемой. Одна из них – это катушка генератора, вторая – катушка завитков связи. Во время проверки якоря болгарки тестером подставлять эту поверхность необходимо к исследуемому пазу. Проследите, чтобы датчики не выходили за пластины якоря одновременно с обеих сторон.
Если электродеталь исправна или перемотана, то во время ее проверки тестером напротив каждого из пазов индикатор будет гореть зеленым светом. При наличии неисправности в якоре угловой шлифовальной машины, в частности, межвиткового замыкания, в месте его локализации на индикаторе прибора будет отмечаться красный свет. Будьте внимательны при выполнении диагностической процедуры, чтобы добиться правильного соприкосновения поверхностей при проверке якоря болгарки тестером. Не следует исключать из причин выхода угловой шлифовальной машины из строя механические повреждения, которые можно заметить визуально без прозвона мультиметром. Они могут быть как значительными, так и мелкими. Вы можете заметить поломку при осмотре, разобрав болгарку. Диагностировать такие неисправности необходимо до проверки якоря на межвитковое замыкание.
Если вы не имеете опыта разборки электроинструмента или подготовки к работе с измерительными приборами для прозвона якоря мультиметром и не уверены в собственных силах, не стоит вмешиваться в конструкцию болгарки. Не экспериментируйте, чтобы не повредить угловую шлифовальную машину. В таком случае для обнаружения причины поломки электроинструмента и выполнения проверки якоря болгарки тестером лучше обратиться в сервисный центр или к квалифицированным слесарям, которые специализируются на ремонте оборудования.
Неисправности ротора
В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.
Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.
Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.
Устройство
Для грамотной диагностики неисправностей якоря важно знать устройство и принцип его работы. Основными элементами якоря являются круглый сердечник, состоящий из набора пластин электротехнической стали и навитая в его пазы определенным образом обмотка
В каждый из пазов по специальной схеме укладываются две якорные обмотки. Первый и последний виток одной из обмоток находятся в одном пазу и замыкаются на одну ламель.
Ротор для Макита УШМ 9069 MAX. Фото 220Вольт
Сердечник напрессовывается на ротор, вращающийся под действием сил, возникающих в электромагнитом поле, образованном обмотками якоря и работающего с ним в паре катушками статора. В болгарках якорь — это сборочный узел, с расположенной на одном конце вала ведущей шестерней, на противоположном — коллекторный узел.
Как проверить якорь болгарки на исправность
Виды неисправностей якоря:
- Обрыв токопроводников.
- Межвитковое замыкание.
- Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
- Распайка коллекторных выводов.
- Неравномерный износ коллектора.
Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.
Виды диагностики якоря:
- визуально;
- мультиметром;
- лампочкой;
- специальными приборами.
Стандартная диагностика
Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.
Петушок ламели
Из-за нарушения этих контактов ламели выгорают.

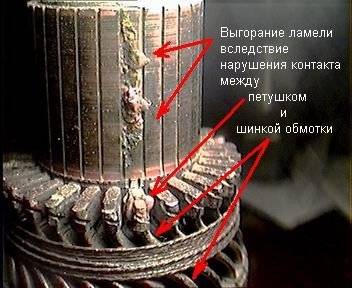

Выгорание ламели
Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.
Загнутые пластины коллектора
Как понять что нужно менять щетки
Многие меняют щетки только после того, как обнаруживают сильное искрение инструмента, а также появление запаха гари. Многих мастеров не останавливают даже эти признаки, и они продолжают эксплуатировать инструмент, пока он не перестанет включаться. Когда же необходимо менять угольные щетки, чтобы не навредить устройству электроинструмента. Для этого имеются следующие признаки:
- Сильное искрение — если появляются признаки сильного искрения, то необходимо разобрать инструмент, и произвести осмотр расходных элементов. Искрение — это первый признак того, что расходные элементы предстоит заменить
- Появление запаха гари — если при работе инструментом слышен запах нагара, то рекомендуется разобрать болгарку и произвести замену графитовых щеток
- При износе основной части свыше 30%-40%. Однако определить начальную их длину практически невозможно, если только не измерить ее перед установкой элементов
- При появлении таких признаков, как дергание и «рычание» электроинструмента
Еще подлежат устройства замене, если они имеют неравномерный износ, а также не соответствуют качеству.
Это интересно! На домашнюю болгарку не рекомендуется покупать омедненные щетки, так как они быстро выведут из строя коллектор якоря за счет большого содержания меди в составе. Омедненные элементы можно использовать на болгарках, которые имеют специальное покрытие на коллекторных пластинах.
https://youtube.com/watch?v=Wt0n_ECSwvE%3F
Степень искрения
Качество коммутации, согласно ГОСТ 183-74 (таблица 1), оценивается степенью искрения (классом коммутации) под сбегающим краем щетки, то есть под тем краем, из-под которого пластины коллектора выходят при своем вращении. Степень искрения 1, 1¼ и 1½ и допускаются при любых режимах работы.
Таблица 1
Степень искрения (класс коммутации) электрических машин
| Степень искрения (класс коммутации) | Характеристика степени искрения | Состояние коллектора и щеток |
1 1¼ | Отсутствие искрения (темная коммутация) Слабое точечное искрение под небольшой частью щетки | – Отсутствие почернения на коллекторе и нагара на щетках |
1½ | Слабое искрение под большей частью щетки | Появление следов почернения на коллекторе, легко устраняемых протиранием поверхности коллектора бензином, а также следов нагара на щетках |
2 | Искрение под всем краем щетки. Допускается только при кратковременных толчках нагрузки и перегрузки | Появление следов почернения на коллекторе, не устраняемых протиранием коллектора бензином, а также следов нагара на щетках |
3 | Значительное искрение под всем краем щетки с наличием крупных и вылетающих искр. Допускается только для моментов прямого (без реостатных ступеней) включения или реверсирования машин, если при этом коллектор и щетки остаются в состоянии, пригодном для дальнейшей работы | Значительное почернение на коллекторе, не устраняемое протиранием поверхности коллектора бензином, а также подгар и разрушение щеток |
Возможные причины
Факторы, вызывающие выход статора из строя:
- скачок напряжения;
- попадание воды;
- перегрузка и вызванный ею перегрев;
- резкое выдергивание шнура из розетки.
Признаки, по которым можно понять, что неисправен статор:
- Появляется запах горелой изоляции.
- Перегревается корпус.
- Появляется дым.
- Вращение вала замедляется или прекращается.
- Самопроизвольно раскручивается вал, инструмент резко набирает максимальные обороты.
Провода обмотки покрыты защитным слоем изоляционного лака. При перегреве он подгорает и разрушается. Это и вызывает короткое замыкание витков. Лак при этом издает специфический запах. Замыкание всего одного из проводов полностью выводит из строя болгарку.
Правила, которые помогут избежать перегрева двигателя УШМ:
- Выключать устройство после работы на пониженных оборотах не сразу, а примерно через одну минуту.
- При работе под нагрузкой на пониженных оборотах делать частые перерывы.
Часто можно избежать замены неисправного статора, перемотав его обмотку. Перемотку испорченной катушки статора болгарки можно сделать своими руками, но рекомендуется все же поручить эту работу специалисту.
Ремонт ротора шлифмашинки
В большинстве случаев ремонт производится после неправильной эксплуатации. Это может быть постоянный перегрев, чрезмерные нагрузки, несвоевременная замена щеток и попадание инородных частиц на пластины коллектора. Определить неисправность ротора болгарки DWT 180 можно по увеличении искры на ламелях коллектора, появлении запаха гари и дыма. К таким последствиям может привести неисправность редуктора, сопровождающаяся стуком и гулом в результате разрушенных зубьев.
Чтобы предотвратить поломку ротора, нужно не допускать перегрева болгарки, засорения вентиляционных каналов и попадания в них пыли и других частиц. Необходимо вовремя менять щетки, смазку и использовать круги такого диаметра, который предусмотрен инструкцией по эксплуатации.
Как проверить обмотку статора УШМ в домашних условиях разными способами
Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.
Проверка якоря/ротора и статора мультиметром/тестером
В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.
Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.
Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.
Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.
На межвитковое замыкание, индикатором
Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.
Макита, без приборов
В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.
Мультиметр – автомат: быстро и качественно выполняет измерения
Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.
Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.
Разборка болгарки
Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.
Для этого:
- снимаем защитный кожух, открутив один винт на хомуте;
- откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
- затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
- статор у нас остался в корпусе подсоединенным к кнопке включения и питания.
Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.
Устройство якоря болгарки
Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.
Схема якоря болгарки
В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

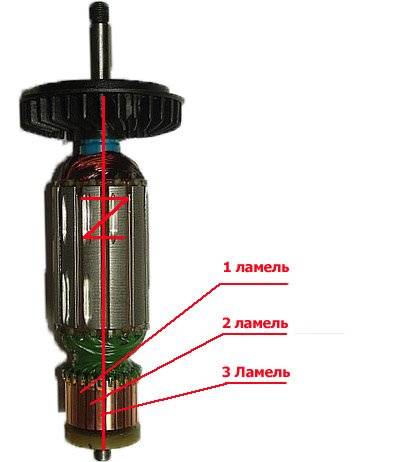

Ламели коллектора
