Как правильно заточить ручную пилу по дереву

Как правильно наточить ножовку напильником

Использование напильника актуально и сегодня, поэтому попробуем разобраться, как правильно наточить ножовку дома.

Начнем с установки полотна.

Его необходимо закрепить, как уже писалось выше в струбцине или тисках.

Щечки тисков должны быть выполнены из дерева, с шириной «губок» не меньше 200 мм.

Движение напильника должно быть равномерным, а нажим на зубья производится только при движении «вперед».

Перемещать руку с инструментом в исходную точку необходимо свободно, без усилий на резцы.

За один рабочий проход снимается равномерный слой металла, это сохранит шаг, высоту и профиль кромки.

Острота резца может быть снижена за счет образования заусенцев на поверхности и неровностей после прохождения абразива.

Напильник не может идеально наточить ножовку, но получить высокое качество можно – после заточки пригодится самый мелкий напильник или надфиль и оселок.

Заусенцы снимают выборочной зачисткой мелким абразивом, и выравнивают кромки мокрым оселком по боковой основе полотна.

Задавшись целью наточить ножовку правильно – обратите внимание на сохранение вершин зубцов. Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила

Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила.

Разновидности пил

Для работы с циркуляркой применяют несколько видов дисковых пил. Для ручных моделей применяются дисковые пилы промышленного производства, кустарные комплектующие встречаются крайне редко. А вот для стационарных циркулярок применяются как фабричные, так и самодельные.

Если брать профессиональный инструмент, то для него используются:

  • Пилы с твердосплавными напайками. Для этого чаще всего используется победит — специальная тугоплавкая сталь для режущего инструмента.
  • Дисковые пилы с закаленными зубьями.
  • Пилы универсального назначения из инструментальной стали.
  • Инструмент для работы со специальными материалами — фанерой, пластиком, асбестоцементными плитами и даже камнем.

Каждый из этих видов инструмента имеет свои особенности, как в плане пользования, так и в обслуживании.

Как выполняется разводка пилы и что это такое

Заточка ножовки — это не сложная процедура, которая начинается с такого процесса, как разводка зубьев. Проводится эта процедура с одной простой целью — это предоставить свободный ход полотну при работе инструментом. Отсутствие разводки приводит к тому, что инструмент будет застревать в толще распиливаемой заготовки, что вызовет неудобство в работе.

Разводка зубьев ножовки — это процедура, которая предусматривает разгибание зубьев в разные стороны. При этом главное, чтобы каждый зуб был отогнут на одинаковую величину с предыдущим. Чем больше величина отклонения зуба от плоскости полотна, тем больше ширина пропила. Чем больше ширина пропила, тем выше процесс выведения стружки из пропила, а значит, и быстрее происходит выполнение полезной работы.

От ширины разводки зубьев зависит возможность заклинивания полотна. Чем больше ширина разводки, тем меньше шансов на то, что полотно заклинит внутри распиливаемой заготовки. Какой должна быть величина развода зубьев, знают далеко не многие. Однако этот параметр нужно учитывать, так как от него зависит качество работы инструмента. Величина разводки зубьев, прежде всего, зависит от толщины стали полотна. Этот параметр составляет обычно от 0,5 до 2 мм. Все зависит еще и от типа древесины (сухая или сырая), с которой планируется работать:

  • Для сырой древесины величина разгиба должна быть в пределах от 0,5 до 1 мм. Чем толще полотно, тем больше должен быть разгиб
  • Для сухой древесины величина разгиба составляет от 0,3 до 0,5 мм

Для выявления величины разводки, применяется специальное устройство — шаблон, которое можно изготовить самостоятельно из кусочка бруса. Фото такого приспособления на изображении ниже.

Под номером 1 показан шаблон, а 2 — это величина развода зубьев, и 3 — это полотно ножовки.

Когда известна величина, на которую нужно разводить зубья, можно приступать к делу. Для реализации действия применяются специальные приспособления. Пользоваться этими приспособлениями не обязательно, так как подойдет обычная отвертка с широким жалом. Недостаток специального приспособления для разводки зубьев ножовки в том, что цена такого прибора в виде клещей достаточно высокая.

Вместо специальных клещей, можно использовать разводные пластины. В конструкции этого инструмента имеется ручная настройка и упор. Процесс разгибания начинается с того, что полотно нужно зафиксировать в губках тисков, а затем приступать к делу. Сначала нужно пройти по одной стороне, а затем повторить процедуру с другой. Причем изгибать зубья нужно не за сам резец (основание или острая часть), а с середины.

Это интересно!Как только зубья будут разогнуты на одинаковом расстоянии, потребуется еще провести процедуру выравнивания высоты режущих частей. Чтобы выявить, какие зубцы имеют большую высоту по отношению к другим, следует прижать полотно режущей частью к листу бумаги. На листке бумаге отобразится отпечаток, по которому не трудно выявить, какие зубцы нуждаются в укорачивании. Для их укорачивания можно воспользоваться плоским напильником.

Заточка ножовки по дереву своими руками

Если в инструкции к полотну не указаны точные параметры, разводка делается по общим правилам: Вылет режущей кромки по ширине должен составлять 1,5 – 2 толщины полотна. Более широкую разводку делают для мокрой древесины, или в случае распила вдоль волокон. Если при обработке такой древесины ширина зубьев будет небольшой, полотно заклинит в разрезе.

И напротив, при широкой разводке, обрабатывать нормальную древесину поперек волокон будет неудобно. Рез получится неровным, и вам придется прикладывать больше усилий для прохода пилы.

Существуют удобные приспособления для разводки зубьев, при помощи которых можно за несколько минут выправить длинное полотно. Однако такие клещи стоят дорого.

Большинство домашних мастеров по старинке пользуются традиционными разводными пластинами, с ручной настройкой и упором.

Полотно зажимается в тиски, или прижимается к верстаку с помощью длинного бруска и струбцин. Зубья ровняются через один, сначала одна сторона, затем другая.

Затем необходимо выровнять высоту режущих кромок. Для этого на мягкую ровную доску кладется лист бумаги, и к нему вертикально прижимается полотно (режущей частью). По отпечатку будет видно, какие зубья имеют разную высоту.

Заточка ножовки по дереву своими руками видео от мастера handyMEN

Желательно подогнать размер под один уровень, иначе вам придется прилагать больше усилий при распиле. Разумеется, если один-два зуба сточены сильнее, ровнять остальные под эту высоту неразумно. Если же большинство резцов в разнобой – надо максимально уравнять их размеры.

После выравнивания можно начинать точить ножовку по дереву. Легче всего обслуживается ножовка с крупным зубом. Для заточки можно использовать напильник с мелкой насечкой и обычные тиски.

Зачем и когда точить

Рассматриваемый инструмент в ходе эксплуатации подвергается различным нагрузкам, что приводит к притуплению зубьев. Если пилить пилой, у которой притуплены зубья, то результат будет гораздо менее эффективен, по сравнению с острой. Кроме того, использовать пилу с притупленными зубьями не рекомендуется по следующим причинам:

Необходимо точить

  • Снижение производительности инструмента. Будут расходоваться не только силы мастера, но еще и его время.
  • Снижение точности работ. Ножовкой с тупыми зубьями невозможно ровно пилить древесные материалы, а тем более делать это аккуратно.
  • Опасность применения инструмента. В ходе работ пилка будет застревать, заклинивать, сходить с линии распила, поэтому такие работы могут быть опасными для мастера.

Острой ножовкой не только легче работать, но и намного безопаснее

Чтобы определить, что пришла пора для заточки полотна ножовки по дереву, следует обратить внимание на такие факторы:

  1. Полотно издает характерный тупой звук. Если мастер часто использует ножовку, то ему не составит труда определить такой звук.
  2. Кончики зубьев скругляются.
  3. Пилка при попытке пилить древесину, отказывается выполнять свою задачу.

Эти факторы говорят о том, что пришла пора затачивать ножовку по дереву своими руками. Но прежде чем браться за напильник, следует определить, подлежат ли данные звенья заточке.

Конструкция ножовки по дереву и зачем нужен инструмент

Ножовка по дереву — это узкоспециализированный режущий инструмент, главным назначением которого является распиливание деревянных материалов. Конструктивно ручная ножовка по дереву состоит из полотна с режущими зубьями, а также рукоятки. Полотно — это рабочая часть инструмента, на которой в нижней части расположены зубья для вгрызания и распила деревообрабатывающих материалов.

Различают много разных видов ножовок по дереву, но все они имеют одно назначение — это распиливание древесины. Причем не только сухих древесных материалов, но и сырых, например, при обрезке сада. Кроме древесины, обычная ножовка по дереву также применяется для распиливания таких материалов:

  • Ламинат
  • Брусья и лаги
  • ДСП
  • Пенобетон или газобетон — при работе инструментом с этими материалами нужно учитывать, что зубья не только быстро затупляются, но еще и истираются. Постоянное применение инструмента для резки газобетона и прочих материалов, которые содержат твердые вещества, способствует ускоренному снижению срока службы. Для таких материалов применяются ножовки с калеными зубьями
  • Ракушка
  • Пенопласт
  • Фанера

Не подходит ручная пила для распиливания металла, так как для таких задач применяется специализированный инструмент, который называется ножовка по металлу. Делится ручная ножовка для дерева на виды:

  1. Классическая
  2. Выкружная
  3. Лучковая
  4. Наградка
  5. С обушком

Каждый вид предназначен для выполнения тех или иных действий. К примеру, классическая модель подходит для выполнения многих задач по распиливанию материалов, одно ею нельзя распилить материал в стусле. Для работы со стуслом применяются ножовки-наградки. Выкружные модели предназначены для вырезания фигурных отверстий в конструкции, что становится возможным за счет специальной конструкции полотна (увеличение ширины от носика к рукоятке).

Кроме видов рассматриваемого инструмента, они также отличаются по толщине полотен. Чем толще полотно, тем надежнее инструмент, а также удобнее им работать. Тонкие полотна по толщине имеют свои плюсы и минусы. Минусом является возможность переламывания полотна при прикладывании избыточного усилия, а вот их плюс в том, что за счет их малой толщины, они легко скользят в толще распиливаемых материалов (особенно сырых деревьев). Толщина полотна ножовки по дереву учитывается в зависимости от вида выполняемых и запланированных работ.

Ручную ножовку по дереву в отличие от электрических лобзиков, дисковых пил и прочих режущих электроинструментов, можно затачивать. Однако и здесь имеется некоторый нюанс — к затачиваемым ножовкам для распиливания древесины относятся только модели, которые при изготовлении не подвергались дополнительной обработке — термической. Если проще, то нельзя затачивать закаленные полотна на ручных пилках. Термическая обработка исключает возможность затачивания зубьев, поэтому такие инструменты считаются одноразовыми, но служат они достаточно долго.

Это интересно! Различить закаленное или каленое полотно от обычного просто — первый вариант имеет темный окрас. Причем обычно закалку проходят только зубья, но может закаляться и все полотно. Не закаленные имеют блестящий оттенок, что говорит о возможности затачивания зубьев полотна при их притуплении.

Как заточить ножовку

Чтобы заточить ножовку по металлу или по дереву своими руками необходимо:

  1. Выполнить подготовительные работы.
  2. Определить для каких целей применяют пилу.
  3. Выполнить заточку с параметрами, учитывающими целевое назначение инструмента.

Заточка пилы напильником

Подготовка

Для заточки ножовки по дереву необходимо подготовить весь необходимый инструмент. Затем устранить возможные виды загрязнений до чистого металла и оценить возможность восстановления полотна. На основании осмотра подбирают способ затачивания.

Заточка

Заточка ножовки по металлу или дереву для продольного распиливания или универсального выполняется двумя способами:

  1. Прямым. Напильником под углом 90 в горизонтальном направлении к полотну удаляют слои с граней зубцов. Затем переставляют полотно в зажиме обратной стороной и проделывают аналогичную обработку дальних зубцов.
  2. Косым. Отличается от прямого способа углом заточки, который составляет 80. Сначала обрабатывают зубья одного ряда, а потом и другого.

Для заточки универсальной пилы потребуется грубый надфиль или напильник с ромбическим сечением. Выбор способа зависит от особенностей обработки заготовок и предпочтений мастера.

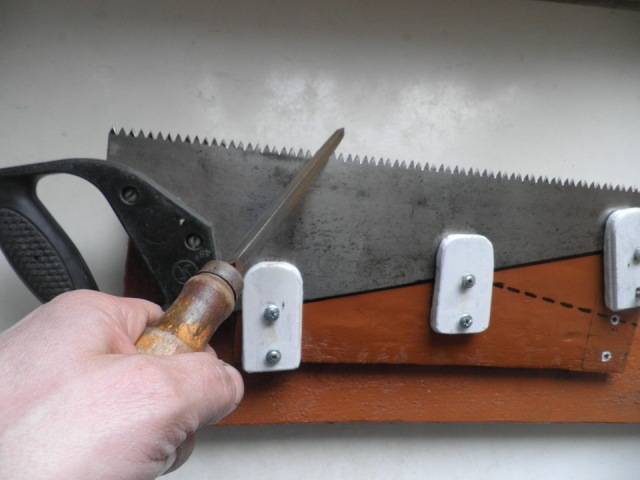

Заточить ножовку по дереву в домашних условиях можно следующим образом:

  1. Подобрать напильник с трёхгранным сечением со специальными насечками для удобства точения.
  2. Зафиксировать полотно под углом 45-50 к рабочей поверхности.
  3. Напильником в направлении параллельном столу под углом к зубцам от 60 до 75 выполнить заточку.

Чтобы восстановить тупые зубцы сначала точат нечётные резцы, а затем чётные. После нечётных полотно разворачивают в обратном направлении и точат чётные.

Основные правила точения:

  • режущий инструмент следует двигать равномерно с одинаковым усилием;
  • для удаления заусенцев применяют напильники с небольшими насечками;
  • по окончании работ требуется выполнить проверку остроты зубцов.

Заточка ножовки по дереву

Разводка зубьев

Развод зубцов требуется для исключения застревания полотна в распиле. Процесс заключается в отгибании зубьев относительно полотна в две стороны на одинаковый угол и расстояние. В результате правильной разводки должны быть сформированы свободные зазоры, которые помогут при резании упростить ход полотна в распиле.

Стандартом считается разводка на расстояние не более 2 мм. В зависимости от особенностей применения отгиб делают таким:

  • для обработки сухой древесины — от 0,3 до 0,5 мм;
  • для сырой древесины — от 0,5 до 1 мм.

Подбор угла отгиба проводится на основе следующего принципа: больший угол позволит пилить с широким пропилом, а меньший — с большими усилиями, но меньшей шириной распила.

Для отгиба применяют специальные приспособления. Полотно зажимают в струбцине, устанавливают на рабочую поверхность. Затем аккуратно отгибают зубья при помощи металлической плашки на такое расстояние, чтобы не сломать их.

Пошагово разводка выполняется следующим образом:

  1. Делаются прорези в качестве меток для определения толщины полотна.
  2. Зубец фиксируется в проделанном отверстии и отгибается плашкой до отмеченной точки упора.
  3. Аналогичная процедура выполняется со всеми оставшимися зубцами.

Выравнивание высоты

Проверка высоты выполняется следующим образом:

  • на ровную гладкую поверхность кладут лист бумаги, имеющий единый цветовой оттенок;
  • располагают полотно над ним, прижимают равномерно, чтобы торцевая поверхность полотна была параллельна;
  • убирают пилу, затем смотрят на равномерность следов прижатия;
  • при наличии выступающих зубцов выполняют аккуратное спиливание напильником до общего уровня.

Ровное расположение зубьев требуется для выполнения ровного распила материала. Неоднородная нагрузка на зубцы приводит к их усиленному износу. Поэтому после разводки обязательно требуется их выравнивание.

Определение нужного момента

Не имея опыта, люди часто ударяются из крайности в крайность и либо точат пилу каждые несколько дней, либо раз в году. Определять необходимость заточки по времени — неправильный подход.

Есть ряд признаков, которые указывают на то, что зубья затупились:

  • Полотно регулярно застревает в древесине.
  • При пилении меняется звук, он становится более «тупым».
  • Меняется оттенок зубцов.
  • Значительно увеличивается сопротивление материала.
  • Концы зубьев заметно скругляются.
  • Лезвие уходит с линии реза.

Мнение эксперта

Левин Дмитрий Константинович

Закалённые зубья не поддаются заточке. Отличить их легко: они черноватые с небольшим голубым отливом.

Принцип и угол заточки дисков для циркулярной пилы

Заточка дисковых пил с твердосплавными напайками имеет свои тонкости и особенности технологии. Сама напайка имеет четыре основных плоскости —переднюю, верхнюю и боковые. Углы, образуемые этими плоскостями, представляют собой режущие поверхности.

Основной рабочей поверхностью выступает кромка между верхней и передней поверхностью. Боковые кромки задействуются в основном тогда, когда зубья имеют развод — наклон вправо или влево от оси реза.

Технологически операция заточки выполняется в два этапа:

  1. Сначала придается форма самому зубу и его поверхностям.
  2. Потом делает заточка режущей кромки.

При этом, если диск сильно изношен сначала придается нужная форма зубу, выравнивается его передняя и верхняя часть до нужного угла. А потом обрабатываются и боковые, и главная, грани победитовой напайки.

Заточка твердосплавных напаек

Требования к разводке зубьев ножовки

Отгибая резцы через один на обе стороны полотна соблюдать определенную величину, которую можно задать на самодельном устройстве.

Ширина разводки зависит от породы дерева.

Для мягкой и влажной древесины требуется больший угол наклона, чем для сухой.

Как правило, ручные инструменты эффективно работают со средним значением 0,2-0,3 мм.

При этом, общая величина не должна превышать ширину полотна.

Кроме того, соблюдается одинаковый характер отгиба на каждую сторону.

Разводка для ножовки проверяется визуально или при помощи штангенциркуля.

Обратите внимание на размер зуба – особенно важна высота резца

Развод зубьев ножовки

Движение полотна должно быть свободным, для чего разводят зубья пилы на одинаковую величину.

Чтобы снизить коэффициент трения и зажим ножовки в пропиле, его ширина должна быть больше толщины рабочего полотна, иначе металл нагревается и расширяется, что приводит к заеданию пилы.

Развод зубьев ножовки выполняется отгибанием резцов в стороны.

Использование плоскогубцев не позволяет получить одинаковый угол наклона – таким инструментом можно будет пилить только дрова.

Чтобы развести резцы равномерно и получить ровный, аккуратный срез, используется самодельное приспособление для разводки зубьев.

Для его изготовления нужна металлическая плашка произвольной формы толщиной 2-3 мм.

В простом варианте, делаются несколько прорезей, обозначающих толщину полотна.

Зубец захватывается в отверстие, и отгибается до достижения выбранного упора.

Во второй версии, в планке пилкой по металлу пропиливается срез, и сверлятся два отверстия для установки ограничителя.

Поворот сектора в стороны позволяет регулировать угол загиба.

На рисунке изображена простая модель и разводка с упором.

Схема прибора отличается интуитивной простотой изготовления и использования.

Необходимо учесть, что для ширины отгиба есть свои параметры.

Что собой представляют зубья цепи бензопилы

Одна из главных характеристик, которая выделяет цепь бензиновой пилы — сложная геометрическая форма. Традиционные резцы, как правило, выполнены в виде треугольника или сильно вытянутого овала. Что же касается зубьев бензопилы, то они имеют более сложную конфигурацию. Каждый зуб образован двумя резцами, которые находятся под прямым углом относительно друг друга. Первый резец по своему виду напоминает обычный зуб. Основная его задача — выполнение надреза в древесине.

После этого задействуется другой резец, который выполнен в виде буквы Г. Отнюдь не случайно он имеет такую форму, поскольку за счёт своего исполнения он удаляет из древесины стружку и обеспечивает широкий пропил, благодаря чему исключается защемление цепи.

Поэтому от цепи бензопилы и зависит в значительной степени то, насколько легко и качественно будет проходить работа по пилению. Это является веским основанием для того, чтобы рассмотреть её конструкцию более подробно.

Ведь в подавляющем большинстве случаев пильный инструмент начинает хуже пилить из-за того, что цепь уже находится в том состоянии, когда не может справляться с поставленной задачей.

Зачем точить и когда

При постоянном использовании зубья теряют свою остроту, изнашиваются режущие кромки, ухудшая качество спила и увеличивая время на выполнение задачи.

Покупка новой не надолго исправит ситуацию, а времени на восстановление старого полотна понадобится не более получаса.

Своевременная заточка ножовки восстановит режущую способность резцов, и позволит всегда иметь под рукой исправный инструмент.

Подправить остроту режущих кромок стоит при первых признаках износа, который может касаться локальных участков и всей рабочей поверхности.

Меняются и размеры разводки резцов, и это приводит к заклиниванию во время работы.

Как узнать, что пора заточить диск

При работе с дисковой пилой, независимо от ее назначения, следует понимать — при длительном использовании будет изнашиваться режущая кромка. Процесс этот будет происходить независимо от того, из чего сделана пила и какие напайки на зубьях имеются.

Индикатором того, что режущую часть пора затачивать будут такие признаки:

  • При работе потребуется больше усилий для перемещения инструмента — заточенный диск режет материал словно масло, а вот тупому для распила требуется прилагать больше усилий.
  • Поперечный и продольный срез получается неровный, имеет рваные края — из-за того что пилу необходимо затачивать зубья не режут, а буквально рвут волокна. Из-за этого даже сильная рука не в состоянии ровно удерживать инструмент и вместо ровной линии будет получаться синусоида.
  • Спил дерева будет иметь ярко выраженный обугленный вид — из-за того что зубья не режут, а рвут волокна, устройство будет обугливать срез.
  • Опилки получаются мелкими, больше похожими на пыль с оттенком ржаного хлеба — у острого инструмента опилки более крупные с острыми краями.
  • Во время работы появляется характерный запах костра — во время обугливания волокон появляется дымок, сам диск сильно нагревается.
  • Даже после кратковременной работы чувствуется, что сильно нагревается электродвигатель, требуется больше времени для его охлаждения.
  • Визуально можно определить, что зубчики потеряли остроту, а разводка потеряла точность, отдельные элементы имеют разную степень отклонения.


Дисковая пила с твердосплавными напайками разной формы

Как наточить зубья ножовки по дереву самостоятельно инструкция

Разводка и выравнивание высоты режущих зубцов — это подготовительный этап к заточке ножовки. Теперь, чтобы заточить ножовку по дереву, понадобится снова зафиксировать полотно в губках тисков. Как правильно наточить ножовку по дереву, знают не многие, поэтому часто можно встретить мастеров, которые покупают новые инструменты вместо того, чтобы восстановить работоспособность старых.

Работа выполняется в домашних условиях, а весь процесс занимает не более получаса времени. Для начала нужно взять надфили или треугольной формы напильники, которые имеют мелкую насечку. При выборе трехгранного напильника нужно учитывать его размер. Он должен быть небольшим, чтобы его грани доставали до углубления между зубцами. Использовать напильник с мелкой насечкой нужно обязательно, иначе достичь необходимой остроты заточки не удастся.

Выяснив все нюансы, разберемся с последовательностью действий — как правильно натачивается ножовка по дереву:

  1. Полотно инструмента фиксируется в тисках. Чтобы оно не вибрировало в процессе, следует зажимать его как можно ближе к зубцам, но при этом, не задевая их, иначе нарушится разводка
  2. В руки берется напильник — одной рукой нужно взять его за рукоятку, а второй за кончик
  3. Угол заточки обычно составляет от 15 до 30 градусов, выявляется который исключительно на глаз. Если инструмент имеет не сильную стертость зубьев, то этот угол можно проследить
  4. Принимаем соответствующую позу при выполнении работ. Для этого напильник нужно расположить по отношению к полотну под углом 30-45 градусов (в нижней точке соприкосновения)
  5. Движения напильником должны быть равномерными, четкими и быстрыми. Перемещать напильник следует только в одном направлении — снизу вверх. Количество раз проходов напильником составляет 3-5 раз для каждого междузубия. Количество движений может быть и больше, что зависит от степени затупленности инструмента
  6. Для начала требуется пройти инструментом с одной стороны полотна, а затем с другой

При заточке нужно учитывать также давление напильником на затачиваемые зубья. Оно должно быть средним, чтобы каждое последующее прохождение снимало металл, а не ерзало по зубцам. Процесс этот не трудный, однако, для прохождения между каждым зубцом напильником требуется время и терпение.

https://youtube.com/watch?v=WMeSw92zaqY%3F

Как понять, что зубья заточены достаточно? Для этого нужно посмотреть на зубья инструмента сквозь солнечный свет. Отблеск между каждым зубцом говорит о том, что процедура выполнена успешно, и инструмент готов к применению.

Рассматриваемый процесс не трудный, и если разобраться с его принципом, то заточка ножовки превратится в удовольствие. Многие не хотят тратить время на ручную работу напильником, поэтому применяют для заточки болгарку. Разберемся, как заточить ручную ножовку болгаркой, и реально ли это сделать.

https://youtube.com/watch?v=8dronwgDj5o%3F

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
