Как правильно отрегулировать карбюратор на мотокосе

Бензокоса не развивает обороты.Ещё одна причина

Тахометр для регулировки карбюратора Универсальная косильная головка.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Бензокосилка хускварна не работает на полную мощность.

Поэтапная работа устройства:

  1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
  2. Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
  3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
  4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
  5. Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем шире открыта заслонка, тем больше расход топлива и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

  • заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
  • слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

  • L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
  • H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
  • T – с его помощью проводят отладку холостого хода.

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

  1. Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
  2. Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
  3. Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
  4. Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
  5. Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
  6. Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Ремонт мотокосы Husqvarna 128R потеря мощности

Таблица с техническими чертами мотокосы Husqvarna 128R:

Для бесперебойного и долгого срока эксплуатации спецы советуют использовать масло от Husqvarna для двухтактных движков.

Ремонт бензокосы Хускварна можно провести и своими руками, как, к примеру, поменять засорившийся воздушный фильтр. Тем более, что он расположен в удобном и легкодоступном месте под крышкой. Для его замены не нужны инструменты. В случае поломки технику лучше отнести в сервисный центр, так как незнание принципов действия отдельных деталей может только усугубить ситуацию.

Самые часто встречающиеся неисправности бензокосы Хускварна 128R – это проблемы с зажиганием или подачей топлива. Что делать если не заводится а хускварна вылетает очень легко и бензокоса не заводится. В первом случае бензиновый триммер либо глохнет через несколько десятков секунд, либо вовсе не заводится. Для этого следует осмотреть состояние свечи системы зажигания. Если она мокрая, то, скорее всего, потребуется правильно отрегулировать карбюратор. Или же проблема возникает из-за неправильного запуска, тогда следует внимательно изучить инструкцию.

Если же свеча сухая, значит, не поступает топливная смесь. Чаще всего это возникает из-за забившегося грязью топливного фильтра или шланга. Фильтр следует заменить (лучше это делать каждые 3 месяца), а шланг достаточно лишь прочистить.

Бензиновый триммер этой модели может прослужить многие года, главное, соблюдать правила эксплуатации и своевременно проводить осмотр и замену необходимых деталей. Тем более что цена бензокосы Хускварна 128R полностью соответствует её качеству и производительности.

В каких случаях требуется проводить настройку карбюратора?

Стабильная работа карбюратора мотокосы во многом зависит от его правильной настройки.

Регулировка узла требуется в следующих случаях:

  • после обкатки нового триммера, когда во время работы было израсходовано 4–5 полных баков топлива;
  • при частой замене оператором марки используемого для заправки бензина;
  • в результате резкого изменения погоды;
  • из-за продолжительного хранения триммера;
  • в результате произвольного выкручивания регулировочных болтов мотокосы, вызванного сильной вибрацией ее мотора;
  • из-за резкого увеличения количества потребляемого триммером горючего.

Отрегулировать карбюратор мотокосилки также потребуется в тех случаях, когда на свече зажигания инструмента быстро появляется нагар, а также при резком увеличении объема выбрасываемых триммером выхлопных газов.

Описание модели

Вышеупомянутый вариант оборудования стоит 13 490 руб. Он представляет собой устройство премиум-класса. С его помощью можно ухаживать за территорией на большенном пригородном участке. Оборудованию поддаётся юная и древняя травка, камыш и сорняки, также юная кустарниковая поросль.

Бензокоса «Штиль FS 55», отзывы о который вы можете прочитать ниже, имеет мощнейший движок на 1 л. с. Устройство потрясающе подходит для использования на пригородном участке либо даче. За один проход вы можете скосить 420 мм травки по ширине. Это устройство подходит для аппаратной обработки газона, кошения травки и позволяет проходиться даже вдоль заборов, обрабатывать узенькие участки и зоны около клумб. В бак вмещается 0,33 л горючего, которого будет довольно для бесперебойной работы в течение получаса.

Регулировку карбюратора Хускварна делаем, если:

  • закончился период обкатки двигателя (после использования первых 4-5 л. топлива);
  • изменилось качество составляющих топлива (октановое число бензина и марка масла);
  • сильно изменилась температура воздуха и его разрежение (высота, жара, прохлада, мороз);
  • начало сезона эксплуатации триммера Хускварна (в начале мая, после зимнего хранения);
  • регулировочные винты сами провернулись от вибрации;

А также

, чтобы быть уверенным, что двигатель Хускварна работает как полагается и что максимальная эффективность работы триммера (бензокосы, мотокосы) обеспечена.

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (помойте бензокосу и двигатель, замените свечу зажигания, устраните мелкие дефекты).

Обязательно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, затем отожмите и высушите (или замените, если он старый или повреждён).

Примечание:

если регулировать карбюратор Хускварна с грязным воздушным фильтром, то после очистки воздушного фильтра топливная смесь станет намного беднее (что может привести к плохой работе или даже поломке двигателя).

Установите триммерную головку с кордом максимально допустимого диаметра и стандартной длины (до отрезающего ножа в дополнительной защите), чтобы создать нагрузку на двигатель во время регулировки винта высоких оборотов карбюратора Хускварна.

Заведите бензокосу согласно Руководству Хускварна и прогрейте 10 минут (если при этом на холостых оборотах триммерная головка вращается, то винт холостого хода, т.е. нижний, надо поворачивать против часовой стрелки, пока вращение триммерной головки не прекратится).

Осторожно поверните обе иглы (правую и левую) в среднее положение между полностью выкрученным и полностью вкрученным (не проверните за стопор!, это может привести к поломке двигателя Хускварна). Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L

– регулирует обогащение смеси низких оборотов (регулируется первым): Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево. Затем поверните этот винт на ¼ оборота против часовой стрелки. Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».

2) Нижний винт T

– регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

  1. Холодный двигатель устойчиво работает на холостом ходу.
  2. Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
  3. До начала вращения триммерной головки остается достаточный запас оборотов.
  4. Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание:

С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.

3) Левый винт H

– регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь). Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

Примечание:

Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

  • Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
  • Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
  • После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание:

На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

Регулировка карбюратора бензокосы своими руками

Периодическая регулировка карбюратора триммера должна выполнятся на обслуженном и полностью исправном силовом агрегате. Перед началом процедуры оператор обязан тщательно промыть детали ДВС и осмотреть его ЦПГ на наличие заусенцев или других дефектов. Кроме того, потребуется очистить или поменять свечу зажигания, а также промыть фильтрующие элементы в конструкции мотокосы.

Во время настройки карбюратора двигатель бензокосы должен работать под определенной нагрузкой. Лучше всего установить на триммер корд соответствующего диаметра или режущие ножи.

После монтажа режущих органов оператор должен завести ДВС триммера и оставить его работать примерно на 10 минут. Если во время работы силового агрегата на холостых оборотах был замечено, что корд или нож вращаются, значит, нужно снизить создаваемые мотором обороты. Для этого необходимо повернуть нижний регулятор, часто обозначаемый буквой «T», в левую сторону, до полной остановки установленного режущего органа.

Дальнейшая схема настройки топливного узла выглядит следующим образом:

  1. Регулятор «L», расположенный справа, отвечает за обогащение топливной смеси воздухом во время работы мотора на низких оборотах. Положение этого винта нужно настроить первым. Для этого оператору потребуется добиться максимальных оборотов мотора при работе на холостом ходу – для этого нужно поочередно повернуть винт «L» в правую или левую сторону. Как только максимальные обороты будут достигнуты, винт потребуется повернуть на 1/2 оборота влево;
  2. Винт «T» или «LA» необходим для регулировки холостого хода. Во время его поворачивания влево обороты силового агрегата будут снижаться, а при повороте вправо – соответственно, повышаться;
  3. Регулятор «H», предусмотренный слева, отвечает за обогащение топливной смеси воздухом при работе ДВС триммера на высоких оборотах. Этот винт также нужен для настройки мощности мотора и объемов расходуемого горючего. Настройка его положения выполняется путем поворачивания винта в правую или левую стороны до достижения максимально допустимых оборотов двигателя. После этого винт «H» потребуется повернуть на 1/2 оборота влево.

Поочередное выполнение этих действий позволит правильно настроить топливный узел триммера, без риска превышения допустимой нагрузки на его основные рабочие механизмы.

Когда требуется настройка карбюратора бытового триммера?

Регулировать встроенный карбюратор триммера нужно при:

  • обкатке нового двигателя, во время которой было использовано от 4 до 5 л топливной смеси;
  • резких изменениях погоды;
  • изменении разрежения воздуха – например, когда мотокоса часто используется в горных местностях;
  • продолжительном простое триммера;
  • интенсивном росте нагрузок на силовой агрегат мотокосы;
  • произвольном выкручивании встроенных регулировочных винтов карбюратора – это становится причиной повышенной вибрации ДВС;
  • изменении качества компонентов топливной смеси;
  • переливании горючего карбюратором, следствием чего становится повышение расхода топлива;
  • регулярном появлении толстого слоя смолистых отложений и нагара на поверхности электродов штатной свечи зажигания триммера;
  • запуске двигателя и его произвольном отключении или медленном наборе оборотов;
  • отсутствии поступления горючего в цилиндр силового агрегата;
  • увеличении объемов выбрасываемых отработанных газов.

Отсутствие своевременной настройки карбюратора грозит серьезной поломкой триммера, вплоть до полного выхода из строя его заводского двигателя.

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

  1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
  2. Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
  3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
  4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
  5. Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Как правильно заменить свечу зажигания?

Порядок работ следующий:

  • Остановите работу двигателя и подождите, пока он остынет.
  • Отсоедините высоковольтный провод от свечи зажигания.
  • Выкрутите деталь, используя специальный ключ.
  • Осмотрите свечу зажигания на предмет замены. Деталь меняется, если она неисправна, сильно загрязнена, имеет трещину на корпусе.
  • Проверьте зазор между электродами. Его величина должна составлять 0,6 мм.
  • Новую свечу, вставленную в двигатель, затяните ключом.
  • Проведите установку высоковольтного провода на центральный электрод свечи.

Как видите, ничего сверхсложного в данной процедуре нет.

Новая свеча зажигания для двухтактного двигателя внутреннего сгорания бензиновой косы устанавливается взамен старой детали, вышедшей из строя

Распространенные неисправности карбюраторов

Поломки карбюратора триммера случаются из-за применения бензина плохого качества, поврежденного воздушного фильтра и скапливания грязи в камере данного блока. Чаще всего, произвести ремонт карбюратора своими руками вполне возможно. Ниже перечислены типичные неисправности карбюратора мотокосы.

Проблемы топливного насоса

Частая неисправность, которая «преследует» топливный насос — это деформация насосной мембраны. По этой причине она не прилегает должным образом, и насосные каналы не уплотняются.

Причины деформации мембраны могут быть следующие:

  • продолжительная работа триммера;
  • использование непригодного топлива;
  • попадание газов в импульсный канал.

В результате, повреждение мембраны снижает производительность насоса, и, как следствие:

  • происходит обеднение горючей смеси;
  • затрудняется запуск двигателя;
  • появляются перебои в работе мотора;
  • повреждается поршень.

Также вышеописанные последствия для двигателя может вызывать засорение полости насоса с импульсной стороны. В данном случае грязь попадает на мембрану через импульсный канал.

Чтобы устранить засорение, придется разбирать карбюратор и чистить мембрану.

Засорение сетчатого фильтра

Сетчатый фильтр может загрязняться при поступлении загрязненного топлива через топливный шланг или всасывающую головку, имеющую дефекты. На фото ниже можно увидеть, как выглядит чистый фильтр и загрязненный (части разделены чертой).

Для устранения неисправности потребуется тщательная чистка и промывка сетчатого фильтра. Также рекомендуется продуть сжатым воздухом все отверстия в корпусе карбюратора триммера.

Неисправен регулировочный рычаг

Данная поломка появляется, когда изнашивается контактная поверхность рычага.

Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.

Износ впускной иглы

Впускная игла выходит из строя, как правило, из-за наличия в составе топливной жидкости абразивных частиц.

Как итог:

  • нарушается обеспечение герметичности седла впускной иглы;
  • появляется подтекание горючей смеси;
  • появляются неисправности в работе двигателя, связанные с переобогащением топливной смеси.

Также впускную иглу может просто заклинить.

Заедание впускной иглы может вызвать наличие грязи в горючем, или долгий простой аппарата без работы.

Засорение регулировочной полости

Если в регулировочной полости скапливается грязь, то впускная игла не может плотно запереть отверстие и в камеру льет много топлива.

Это вызывает переобогащение горючего, и двигатель начинает работать неправильно. Необходимо разобрать карбюратор и почистить полость регулировочной мембраны.

Деформация регулировочной мембраны

Мембрана может подвергаться деформации при длительной работе агрегата и при использовании агрессивного топлива.

Невозможность нормальной регулировки по причине дефекта приводит к:

  • повреждению поршня;
  • возникновению затруднений при запуске;
  • обеднению горючего;
  • неправильной работе двигателя.

Проблема с впускным регулировочным рычагом

Данная проблема может возникнуть, если регулировочный рычаг установить неправильно, либо согнуть его перед установкой. В результате контактная поверхность принимает неправильное положение, что нарушает дополнительную подачу топлива.

Износ заслонок

Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.

В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.

Износ вала дроссельной и воздушной заслонки

Вал воздушной и дроссельной заслонки может изнашиваться по следующим причинам:

  • недостаточное и неправильное обслуживание воздушного фильтра;
  • воздушный фильтр поврежден;
  • воздушный фильтр непригоден для данного аппарата.

Вследствие попадания некачественно очищенного воздуха, вал изнашивается и может сломаться. Отломанные части вала могут попасть в камеру сгорания или картер двигателя и вызвать серьезные повреждения всей поршневой системы.

Для устранения проблем с очисткой воздуха, необходимо заменить дефектный фильтр либо промыть имеющийся (исправный). Фильтр необходимо промыть в мыльной воде и высушить.

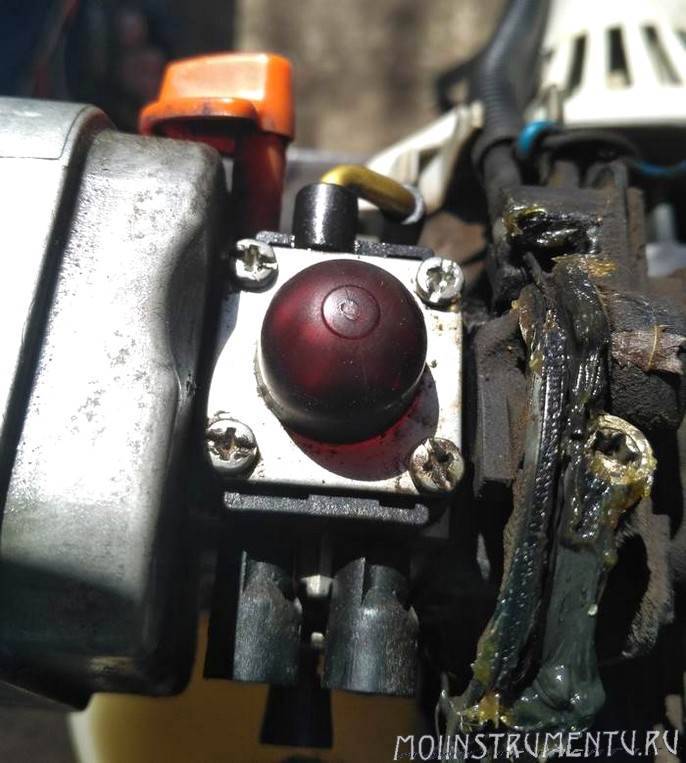

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

  1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
  2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
  3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
  4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
  5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

  1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
  2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
  3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
  4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
  5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
