Сборка бензопилы Штиль 180
Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:
- Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
- Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
- Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
- Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;
Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки
Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания
Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.
Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.
Распространённым видом цепных пил является бензопила. Такое устройство широко применяется при строительных работах, заготовке дров и других разнообразных операциях с древесиной. Но насколько бы качественным инструментом ни было приспособление, в его работе могут возникнуть неисправности. Ремонт бензопилы «Штиль 180» выгодней провести самостоятельно, так как это сэкономит не только деньги, но и поможет разобраться в её устройстве.
Принцип работы центробежного автоматического сцепления бензопилы.
Когда бензопила работает на холостых оборотах, грузы сцепления, хоть и вращаются вместе с коленвалом, но не касаются барабана сцепления (в народе — чашки сцепления) так как стянуты пружиной и, соответственно, не передают крутящий момент от двигателя на пильную гарнитуру. Когда обороты двигателя достигают 4000 об/мин, грузы сцепления под воздействием центробежной силы разжимаются и упираясь своей внешней фрикционной поверхностью во внутреннюю поверхность барабана сцепления, начинают его вращать, передавая тем самым крутящий момент от двигателя на пильную гарнитуру. Когда во время работы цепь резко остановится (например, её заклинило) сцепление не даст заглохнуть двигателю, так как фрикционные грузы на высоких оборотах пробуксуют в барабане, а на оборотах ниже 4000 грузы уже сожмёт пружина.
Как Поменять Шнур На Бензопиле
Ремонт бензопилы Штиль 180: неисправности и их устранение
Бензопила Штиль MS 180 считается одной из самых надежных посреди моделей собственного сектора. Но техника есть техника, и время от времени появляются неисправности, для устранения которых может потребоваться ремонт stihl ms 180.
ВАЖНО.Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ. Читать далее. Подробнее о ремонте узлов, Вы узнаете, прочитав статью
Подробнее о ремонте узлов, Вы узнаете, прочитав статью.
Замена шнура стартера на бензопиле STIHL MS 180
В случае если шестерня в обычном состоянии, длится разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя ручка и отсоединяется тяга управления дроссельной заслонкой, после этого блок рукояток снимается с амортизаторов с помощью сильной шлицевой отвертки.
Снять ручки нужно для обеспечения доступа к днищу в месте установки масляного насоса.
На последующем шаге масляный шланг, идущий от масляного бака, вынимается из места посадки на корпусе и магистраль проверяется на засор с помощью подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его нужно прочистить, если сделать это нереально неисправный шланг нужно поменять.
Дальше масляный насос, вынимается из корпуса бензопилы Штиль 180 и промывается в бензине.
Обычно, масляные насосы штиль изредка приходят в негодность и требуют подмены. В главном, причина отсутствия подачи масла в засоре, потому промыв и проверив шестеренку насоса на прокручивание, можно быть уверенным, что после оборотной сборки бензопилы Штиль 180 задачи с подачей масла пропадут.
После ремонта, сборку бензопилы Stihl 180 проводим в оборотной последовательности. Расскажу про причину и как что влияет на осталось только шлангочку поменять с.
Принципиальным моментом является герметизация масляного шланга в месте установки, в место посадки на корпусе.
Нужно помыть шланг и отверстие для его установки бензином, после этого продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после этого установить на место.
Замена сальников
Как отремонтировать бензопилу Штиль 180, если требуется подмена сальников? Нужно провести разборку мотора, зачем поначалу будет нужно снять его с бензопилы. Снятие делается по методу, описанному в пт: «Сломалась кнопка управления бензопилы Штиль 180 — как устранить».
После того как движок снят, раскручиваются 4 винта крепления поддона мотора, после этого он снимается. Таким макаром, сняв поддон, мы получаем доступ к сальникам и подшипникам коленчатого вала.
https://youtube.com/watch?v=C5Icj3rfIFw
Принципиальным моментом при подмене сальников, является оборотная установка и герметизация поддона.
Чтоб провести её отменно, нужно очистить и обезжирить поддон и место его установки на цилиндре пилы, а после промазать герметиком и установить поддон затянув накрест до нужного усилия.
В момент установки поддона, принципиально не спутать размещение и установить таким макаром, чтоб литье для удержания корпуса масляного насоса, было размещено в обратную от маховика сторону, по другому поставить движок назад в корпус пилы, будет нереально.
Сборка бензопилы после ремонта проводится в оборотной последовательности.
Причины неисправностей
При регулярной и интенсивной работе, а также после попадания грязи на движущиеся элементы бензопилы муфта постепенно изнашивается. В отличие от цепи замена и профилактика требуется гораздо реже. Распространённые неисправности, требующие ремонта:
- Повреждение пружины. Она может быть представлена витковым типом или стальной пластиной. Деформации на этом элементе появляются из-за растяжения, механических повреждений. Требуется снятие барабана.
- Повреждение и износ барабана. Определить такую неисправность можно по внешнему виду механизма сцепления – на нем имеются сколы, трещины и повреждения. Синий оттенок поверхности металла может говорить о перегреве.
- Выработка муфты. Как правило, изнашиваются резьбовые соединения или растягиваются пружины. Требуется полная замена всей муфты.
- Износ звездочки. Замена и коррекция звездочки – плановая работа, которая является частью обслуживания бензопилы.
Продолжительность эксплуатации сцепления зависит не только от качества комплектующих, но и правильного использования бензопилы. Следует избегать закусывания цепи в древесины, использовать старое и отработанное масло. Помимо этого, не рекомендуется увеличивать обороты при включенном ручном тормозе. Определить дефекты механизма легче всего во время пиления небольшой заготовки. Если наблюдается снижение скорости вращения цепи или ее остановка, нужно проверять внутренние части инструмента.

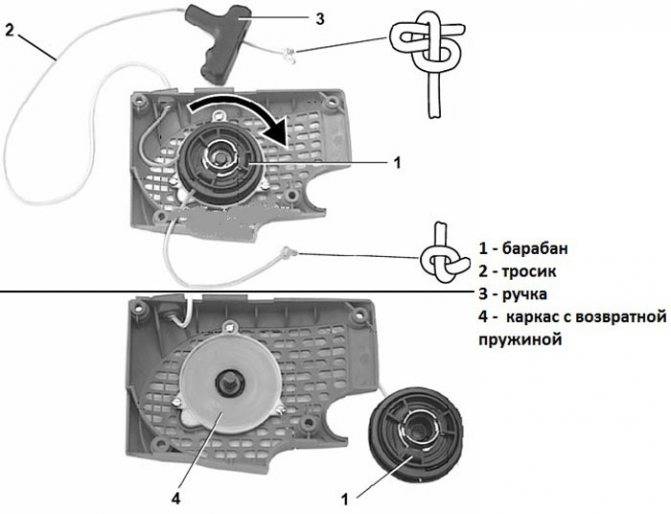

Устройство стартера бензопилы
Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).
Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу.
При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.
С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.
Облегчение запуска бензопилы реализуется следующими способами:
- Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
- Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
- Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
- Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.
Конструкция ручного стартера на мотоблок
Состоит устройство из:
- корпуса, изготовленного в виде барабана;
- большой и малой пружины;
- язычков и шайбы;
- катушки и шнура;
- деталей крепления.
Сам шнур фиксируется на катушке, установленной в центральной части барабана. Особая большая кольцевая пружина размещается в барабане вокруг оси и способствует возращению катушки в начальное состояние после прокрутки. Как видите, собрать подобный механизм довольно просто.
Что касается рабочего процесса, то здесь все еще проще: после того, как человек резким движением дергает ручку стартера, сам механизм происходит в действие и передает начальное вращение двигателю. Для лучшего разгона следует 2 раза рвануть ручку.
Но, как это обычно бывает, ничто не работает вечно и даже такие надежные устройства иногда выходят из строя. Как бы там ни было, расстраиваться не стоит, ведь все неполадки можно исправить.
Ремонт и настройка карбюратора
Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.
Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Штиль карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.
Неисправности и ремонт карбюратора бензопилы
Что делать, если инструмент перестал заводиться, стал глохнуть, теряет мощность, не держит холостые обороты? Довольно часто причина таких поломок кроется в карбюраторе, который мог засориться пылью, грязью или опилками. Справиться с этой проблемой можно своими руками.
Все карбюраторы чистятся одинаково, главное – это не бояться и ничего не потерять. Для ремонта потребуется подготовить:
- любую кисть;
- крестовую отвертку;
- головку на 8;
- немного бензина.
В первую очередь с помощью кисти очищается грязь и пыль. Затем снимается крышка и фильтр. Откручиваются две гайки воздушного фильтра, и снимается корпус воздухосборника. Теперь можно увидеть карбюратор и тяги «подсоса» и акселератора. Опустив заслонку пальцем вниз, нужно будет снять рычаг акселератора.
Чтобы карбюратор отодвинуть с посадочного места, предварительно следует снять рычаг подсоса и полностью его закрыть. Теперь нужно снять и потянуть на себя провод остановки двигателя. Также необходимо снять пластиковый рычаг, на который прикреплен провод. Справа он вставлен в отверстие, а слева его можно поднять.
Карбюратор освобожден, его можно вытаскивать и прочищать. Лучше всего это сделать с помощью компрессора, но если его нет, то детали можно промыть в чистом бензине.
Не стоит забывать и о топливном фильтре, который тоже необходимо снять и продуть топливный шланг. Собирается все в обратном порядке.
Если после сборки карбюратора пила плохо заводится, а из глушителя валит дым, то скорей всего была потеряна пружинка, стоящая под рычагом иглы. Из-за отсутствия этой пружинки игла не запирает подачу топлива, поэтому свечу «заливает» бензином. Конечно же, чтобы устранить эту неисправность, следует найти пружину и поставить ее на место.
При ремонте карбюратора следует помнить, что он представляет собой достаточно сложный узел, который состоит из различных маленьких колец и деталей
Поэтому чистить и ремонтировать его необходимо с особой аккуратностью и осторожностью
Если бензопила не заводится или глохнет, то кроме самого карбюратора, следует проверить работоспособность свечи зажигания. Если она неисправна, то ее следует выкрутить и просушить. Также из свечи через специальное отверстие нужно слить лишнее топливо.
Необходимо помнить, что просушка должна производиться не менее тридцати минут, по истечению которых свеча устанавливается на место и инструмент запускается.
Причиной неисправности может стать слабый контакт между концом свечи и высоковольтным проводом. Если же работа свечи не нравится совсем, то ее лучше заменить на новую.
Такие детали бензопилы «Штиль 180», как антивибрационные элементы, цепь, шина, ведущая звездочка изнашиваются быстрее, чем остальные. Поэтому для их быстрой замены в мастерской рекомендуется держать запасные запчасти.
Устранение причин неисправностей бензопилы своими руками в любом случае обойдется дешевле, чем ремонт инструмента в сервисной мастерской. Чтобы не ломать голову над тем, почему инструмент перестал работать, можно посмотреть видео инструкцию по устранению различных поломок бензопилы «Штиль 180». Однако, в случае серьезных поломок, самостоятельно ремонт лучше не делать, и поручить работу специалисту.
Ремонт бензопилы штиль потребитель может осуществить самостоятельно благодаря простоте конструкции. Зарекомендовавший в строительном сегменте инструмент обладает мощностью 1400 Вт, объемом двигателя 31 куб. см.
Инструмент имеет отличные рекомендации, популярность среди пользователей. Это объясняется разумной ценой и качественными характеристиками. Однако эксплуатация бензопилы периодически сопровождается поломками.
Стоимость ремонтных работ в сервисе достаточно высокая. Во многих случаях собственные технические знания позволяют потребителям произвести ремонт бензопилы штиль 180 своими руками.

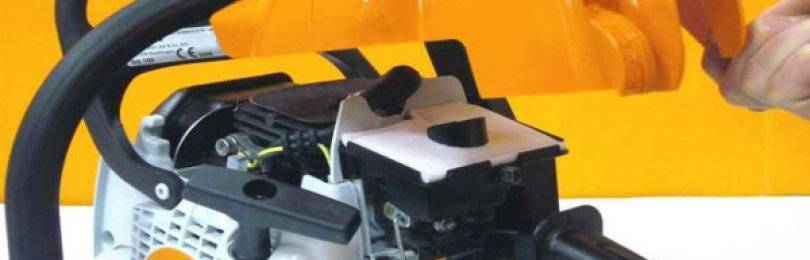

Как разобрать, отремонтировать и собрать бензопилу Штиль
Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.
Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.
После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.
После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.
Как снять сцепление
Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.
Как снять и заменить звездочку
Замена звездочки на бензопиле нужна в тех случаях, когда:
- заклинивает движение цепи;
- произошел износ ведущей звездочки.
Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.
Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.
Ремонт и замена масляного насоса
Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.
Замена поршневой
Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.
Как выставить зажигание
Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:
- вывернуть свечу и оценить ее внешний вид;
- уточнить расстояние между магнитами и катушкой (до 0,2 мм);
- проверить искру.
Что делать при обрыве шнура стартера бензопилы?
Шнурок может оборваться в месте крепления к пусковой катушке или ручке. Обрыв в середине крайне маловероятен, так как производители используют для изготовления продукции очень крепкие и износоустойчивые капроновые тросы. Такой материал может продаваться целыми бухтами, но с учетом небольшой длины разумно приобрести шнур для стартера в спортивном или хозяйственном магазине.
Для замены вполне достаточно купить 1–2 погонных метра тонкого капронового троса и за небольшое время произвести простейший ремонт своими руками. Это позволит сэкономить не только деньги, но и много времени по сравнению с обращением в ремонтную мастерскую. Если под руками есть все нужные запчасти, то через 20 минут вы получите исправную бензопилу.
Распространенные поломки Stihl 180
К всераспространенных заморочек с бензопилой стиль
можно отнести:
- Разрыв шнура;
- Износ звездочки;
- Истоки в цепной системе подачи масла;
- Износ масляного насоса червячного редуктора;
- Воздух просачивается через уплотнители масла в картер мотора;
- Отсутствие искры на свече зажигания;
- Отсутствие подачи горючего в случае дефектов в карбюраторе (мы не будем останавливаться на их, так как ремонт и настройка карбюратора бензопилы. Довольно широкий вопрос и речь пойдет в отдельной статье)
- Разрыв ушки сидения под рычагом управления движком.
На данный момент мы разглядим неисправности более тщательно и начнем с ремонта масляного насоса.
READ Чем Заправлять Бензопилу Stihl
Типичные поломки и ремонт стартера бензопилы
Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:
- Шкив стартера полностью лопнул, или на нем появились трещины;
- Лопнула пружина;
- Порвался трос стартера.
Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:
- Чтобы найти причину поломки стартер с бензопилы потребуется снять. Для этого нужно открутить отверткой винты, при помощи которых удерживается защитная крышка с прикрепленным к ней стартером;
- После снятия крышки необходимо аккуратно отвернуть винт, посредством которого стартер крепится к защитной крышке;
- Затем нужно попробовать плавно запустить стартер – для этого снимите с него пружину и зажимы;
- Далее со стартера для осмотра снимается катушка с тросом.
В результате осмотра вы можете обнаружить ряд типичных неисправностей. К ним относится:
- Различные повреждения шкива в виде разрывов или трещин преимущественно в задней части детали – они мешают нормальной работе всего стартера;
- Повреждение стартерной пружины облегченного запуска – в таких случаях неисправной может быть не только сама пружина, так и место ее фиксации – это самая уязвимая часть пружины;
- Повреждена собачка маховика стартера.
Как заменить пружину стартера бензопилы?
Чтобы заменить старую пружину в разобранном стартере, действуйте следующим образом:
Перед установкой пружины стартера бензопилы необходимо снять хомут механизма
Это нужно делать очень осторожно, чтобы не сломать деталь;
Тогда вам нужно заглянуть внутрь клетки. В ней вы увидите пружину, обернутую вокруг С-образного элемента
Чтобы вытащить пружину, зафиксируйте верхнюю часть пальцем и слегка потяните ручку стартера в сторону;
После удаления старой пружины оберните новую деталь. При этом старайтесь избегать изгибов и перекручивания нового пружинного элемента;
Чтобы собрать пружину стартера бензопилы, вам нужно действовать как можно осторожнее, иначе одно неверное движение может привести к раскручиванию запасной части;
После того, как вы полностью вставили пружину в стартер, вам необходимо аккуратно зафиксировать зажим.
На последнем этапе необходимо только собрать стартер бензопилы и попытаться запустить инструмент. Возможно, вам придется сделать от 10 до 20 нажатий. Это необходимо для того, чтобы пружина наконец встала на свои места.
