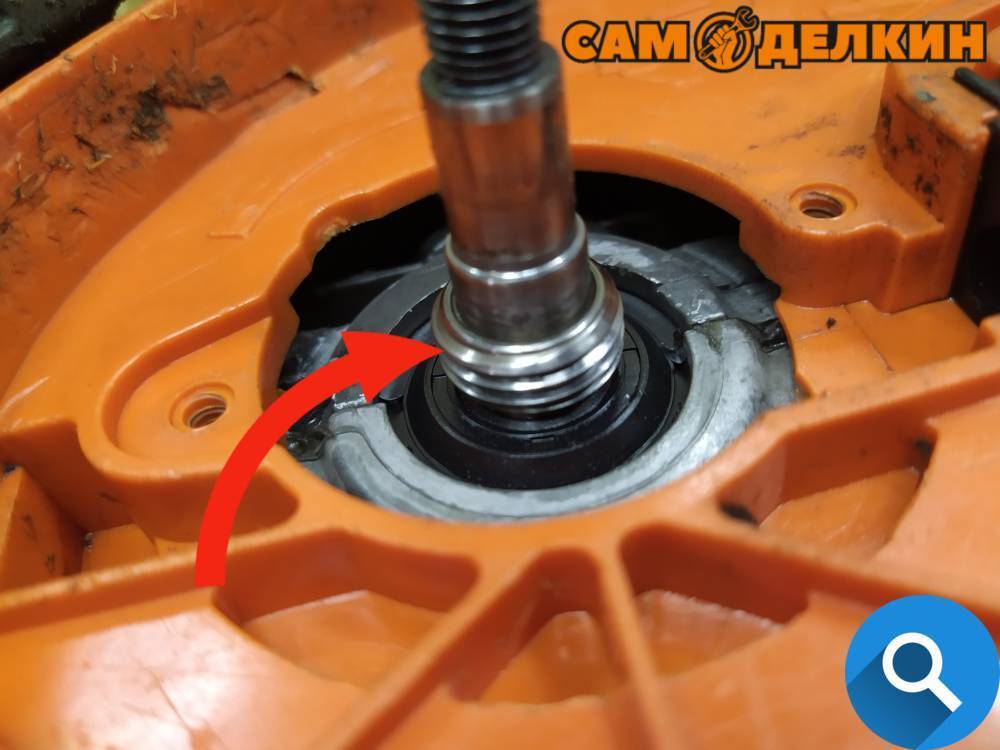

Как поменять подшипники коленвала на пиле husqvarna

Типы поломок сцепления

Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:

• износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
• повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
• на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).

Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт

Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров

Как снять сцепление на бензопиле?

Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.

Читать также: Сплав олова с медью

Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).

Чтобы демонтировать сцепление, придерживаемся такого алгоритма действий.

1. Демонтируем всю гарнитуру. Также снимаем колпачок, размещенный на воздушном фильтре и сцеплении.
2. Вручную стопорим коленвал, чтобы он не вращался. Удобнее это делать, используя веревку, которую продевают сквозь свечное отверстие, одновременно удаляя саму свечу. Не забудьте, что для этого нужно надежно зафиксировать в одном положении поршень. Альтернативно удаляют стартерный колпачок и вворачивают пару болтов в роторный механизм системы зажигания.
3. При помощи специального ключа, что обычно входит в комплектацию инструмента, откручиваем сцепление (откручивать нужно движениями против хода часовой стрелки). Не нужно бояться прикладывать усилия, обычно крепежные элементы данного узла на современных бензопилах прочные.
4. Удаляем барабан и ведущую звезду.

После этого можно установить новые запчасти (которые нуждались в замене). Закручивая крепежные элементы, проделываем движения по ходу часовой стрелки. Не забудьте о коленвале, где размещен стартер. Его нужно стопорить.

При сборке, придерживаемся того же алгоритма действий, но в обратной последовательности.

Вкручивая узел вручную, для фиксации используйте ручку тормоза цепного элемент. Наклоните инструмент вперед, попробуйте завести его, снимите агрегат с тормоза.

Говоря о полной замене сцепления, не забывайте о том, что менять узел специалисты рекомендуют после двух замен направляющей. Учитывать нужно при обслуживании муфты и такие нюансы:

• на некоторых пилах есть шайба, расположенная в зазоре между сцеплением и звездочкой (мотором и звездочкой иногда), это нужно учитывать во время ремонтных работ;
• разбирая инструмент, демонтируя сцепление, старайтесь не повредить специальную пружину масляной помпы (привода этого узла), не пытайтесь поставить ее в первоначальное положение, иначе это вызовет причины с подачей смазочного материала.

Перед тем, как эксплуатировать пилу, на которой было отремонтировано сцепление, проверьте агрегат на исправность работы двигателя, надежность фиксации болтов, протестируйте смазочную систему.

Неисправности муфты сцепления бензопил – одна из наиболее распространенных поломок этой техники. Над вопросом, как снять сцепление на бензопиле в домашних условиях правильно и не навредить инструменту, задумываются не только неопытные техники, так и специалисты, которые не раз производили его ремонт. Это связано с тем, что муфта сцепления – важный ключевой элемент бензопил любого класса мощности и бренда, от которого зависит их исправная, продолжительная и успешная эксплуатация.

Читать также: Вакуумная формовка жесткого пвх

В случаях, когда бензиновые резчики начинают плохо заводиться, пробуксовуют вместо запуска проверка сцепления на неисправности обязательна, рекомендации относительно чего и будут представлены дальше.

Возможные неисправности

После того как в доме появилась бензопила, многие хозяева с облегченностью вздохнули. Ведь, этот инструмент позволяет решать сложные задачи довольно быстро и легко.

Но, здесь стоит учитывать, что бензопила часто выходит из строя. Это связано с тем, что она подвергается большим нагрузкам во время эксплуатации. Поэтому нужно всегда быть готовым к устранению поломок.

Сегодня есть большое количество мастерских, которые предлагают свои услуги по ремонту бензопил и других инструментов. Но, это не значит, что при возникновении неисправности нужно сразу же бежать в ремонтную мастерскую.

Некоторые неисправности можно устранить своими руками. Для этого нужно просто знать основные причины возникновения поломок и способ их устранения.

Так, в процессе частого использования инструмента могут возникать поломки:

• карбюратора;
• глушителя;
• масляного насоса;
• системы зажигания и подачи топлива.

Каждую из этих поломок можно устранить собственными руками. Главное – это знать последовательность работ при устранении той или иной неисправности.

Статью о самостоятельном ремонте бензопилы Штиль 180 читайте здесь.

Классическая компоновка бензопилы

Практически все профессиональные и любительские бензопилы оснащены двухтактными бензиновыми моторами с воздушным охлаждением.

Бензопила Хускварна: основные узлы

Это предполагает наличие одного как минимум цилиндра с ребрами теплоотвода. Система подачи топлива (карбюратор) выполняет функцию смесителя бензина с воздухом. В рабочую камеру сгорания вместе с топливной смесью не должны поступать грязь, пыль, стружка и с целью очистки подаваемого воздуха на пилах установлены фильтры. Производители рекомендуют менять фильтр один раз за сезон. В промежутке между заменами с периодичностью один раз за 10-15 заправок его необходимо очищать.

Для удобства и простоты запуска ДВС в любой бензопиле предусмотрен стартер, который представляет собой катушку с намотанным тросом и ручку. Даже самая мощная бензопила husqvarna оснащается продуманным механизмом запуска.

С целью уменьшения передаваемой на руки вальщика вибрации, на инструменте установлено специальное устройство. Кроме того, данный механизм предотвращает «увод» шины во время распила древесины.

Это интересно: Как самостоятельно провести диагностику и ремонт бензопилы Партнер (Partner)

Как отрегулировать сцепление бензопилы?

Как проводится регулировка сцепления на бензопиле? Более корректно говорить о ремонте, поскольку регулировке обычно подлежит карбюратор, а не сцепление

Когда мы говорим о регулировке муфты, важно учитывать два нюанса:

• бензопилы некоторых моделей, в том числе, немецкие, финские, шведские, имеют специальную шайбу, она может быть расположена между мотором и звездочкой или между барабаном и звездочкой. Эту шайбу нужно аккуратно снять, а потом поставить назад, в случае замены — заменить идентичной;
• пружина не подлежит стягиванию, поэтому при ее разрыве деталь считается испорченной и заменяется новой. Отсутствие исправной пружины приведет к отсутствию поступления смазки на цепь.

Как открутить сцепление на бензопиле своими руками:

Самостоятельная замена барабана сцепления с цепной звездочкой

Если вы решили самостоятельно менять цепную звездочку, то учитывайте при покупке запасных частей тип барабана. Обычно, вместе с заменой барабана и цепи осуществляют замену и подшипников. Чтобы не ошибиться, покупайте специальный ремонтный комплект, наиболее подходящий к вашей модели. Обычно, в комплекте к бензопиле и электропиле состоит из ведущей приводной звездочки и подшипника. Чтобы сменить приводную шестерню надо подготовить следующие инструменты:

• Вспомогательный ключ;
• Молоток;
• Отвертка;
• Смазка для подшипника;
• Стопор поршня механизма;
• Съемник центробежного механизма.

Когда необходима регулировка карбюратора?

Причины, из-за которых понадобится регулировка этого узла, можно перечислять очень долго. Среди основных неисправностей можно выделить следующие:

• Увеличение оборотов на холостом ходу;
• Появление большого количества дыма во время работы;
• Ухудшение пусковых свойств;
• Недостаточная мощность инструмента при резке.

Здесь приведен далеко не полный список всех известных неисправностей. Иногда такую процедуру, как регулировка карбюратора на бензопиле хускварна, необходимо проводить после капитального ремонта силовой установки или после проведения технического обслуживания.

Разработчики Husqvarna 137 пишут в паспорте, что регулировка карбюратора должна обязательно проводиться до и после обкатки инструмента.

Подшипники шатуна и поршневого пальца

Еще два узла двигателя, где стоят подшипник – в поршневом пальце, где поршень соединяется с шатуном, а также в месте соединения шатуна с коленвалом. Из-за крайне высоких нагрузок здесь используются игольчатые подшипники, причем зачастую сепараторного типа (без внешнего и внутреннего колец) или без внутреннего кольца.

Например, в модели Stihl MS 180 для поршневого пальца используется игольчатый подшипник размерами 10*13*12.5 мм. Наряду с фирменными подшипниками Stihl существуют китайские аналоги, но из-за их низкой надежности целесообразность их использования весьма спорна.

В моделях Husqvarna 137-142 используется гораздо более широко распространенный типоразмер игольчатого подшипника – 10*14*10 мм. В международной практике он имеет обозначение HK1010, российское обозначение — СК101410. Такие подшипники, в частности, выпускают известнейшие бренды SKF и NTN-SNR, так что подобрать высококачественный аналог не составляет труда.

Особенности замены звезды для бензопил разных марок

При замене или ремонте бензопилы следует учитывать конструктивные особенности модели. Специфика обслуживания муфты барабана популярных производителей:

• Stihl (Stihl). Модели этой марки имеют цельные и разборные типа звездочек. Чтобы раскрутить сцепления, вам нужна девятнадцать головка и ручка. Следует отметить, что резьба левая, а за сцеплением установлена ​​отражательная пластина (расходный материал, часто разрывается при диагностировании барабана).
• Partner (Partner). Особенностью этой марки является то, что при замене звездочки рекомендуется менять подшипник. Если вы игнорируете этот шаг, после запланированного ремонта риск неисправности цепи, изменения шага во время активного пиления.
• Husqvarna (Husqvarna). Во многих моделях Husqvarna используется переменная звездочка . Это упрощает плановую замену и ремонт. Разбирая инструмент, вам нужен тринадцать гаечный ключ, чтобы закрепить вал со стороны рабочего колеса.
• Carver (Carver)). В отличие от других производителей, конкретных конструктивных особенностей муфты нет. В зависимости от марки, звезда может быть сплошной или разборной.

Рекомендуется внимательно прочитать инструкцию перед началом планового ремонта. Он указывает на важные конструктивные особенности пилы, частоту замены расходных материалов.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

• Перестает заводиться;
• Заводится, но в скором времени останавливается;
• Перестает функционировать в распиле;
• Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

Особенности эксплуатации бензопилы Stihl MS 180

Данная модель бензопилы, как и ее модификация – бензопилы Штиль MS 180 C BE, не отличается сложностью в применении. Ниже изучим основные правила эксплуатации, которые уберегут основные запчасти и механизмы бензопилы от преждевременного износа.

Как разводить бензин для бензопилы Штиль 180?

Мотор бензопилы должен работать на правильно приготовленной смеси из бензина и масла. Чем выше качество двух этих компонентов, тем дольше прослужит ваш садовый инструмент. Большое значение также имеет пропорция масла и бензина.

Инструкция по эксплуатации бензопилы Stihl MS 180 четко указывает на то, что соотношение масла и бензина обязательно должно составлять 1:50.

Как правильно заводить бензопилу Штиль 180?

Правильный порядок запуска бензопилы выглядит следующим образом:

1. Перед тем, как завести пилу, нужно активизировать цепной тормоз. Для этого рычаг тормоза необходимо наклонить вперед;
2. Далее потребуется снять защитный чехол;
3. Далее необходимо нажать на декомпрессионный клапан – это существенно облегчит запуск мотора;
4. После этого несколько раз нажмите на топливный насос. Это снизит расход топлива непосредственно при запуске двигателя пилы;
5. Затем установите комбинированный рычаг дроссельной заслонки вниз в положение «холодный запуск». Для этого потребуется вначале активировать рычаг газа;
6. Медленно потяните тросик до момента, пока не почувствуете сопротивление. После этого быстро потяните тросик на себя, пока не услышите, что мотор завелся и заглох;
7. Затем переведите комбинированный рычаг на одно положение вверх;
8. Снова потяните за трос до момента запуска мотора;
9. Как только двигатель завелся, нажмите на курок газа, и, переместив комбинированный рычаг в положение вверх до упора, отпустите его;
10. Отпустите рычаг цепного тормоза, потянув его на себя до характерного щелчка;

Стоит отметить, что все вышеуказанные действия нужно выполнять каждый раз, когда вы запускаете бензопилу с холодным двигателем.

Как обкатать новую бензопилу Штиль 180?

Начиная использование бензопилы Stihl MS 180, большинство владельцев инструмента не знают, как правильно обкатать купленную пилу. Для этого необходимо действовать в таком порядке:

1. Проверить наличие масла для цепи – для этого пилу нужно поставить на старую газету и завести инструмент. Если масло есть, то его следы появятся на бумаге;
2. Далее выключите инерционный тормоз;
3. После этого заведите бензопилу и оставьте ее работать на холостом ходу на протяжении 20 минут. При этом каждую минуту нужно делать кратковременные нажатия на курок газа;
4. Спустя 20 минут начните распиливать тонкие ветки, постепенно увеличивая плотность и диаметр древесины.

Выполнив все перечисленные действия, вы проведете правильную обкатку новой бензопилы.

Неисправность глушителя и карбюратора

При частом использовании бензопилы могут возникнуть неисправности глушителя. Определить это очень просто.

Если инструмент работает нормально, а при увеличении оборотов начинает глохнуть, то причина заключается в искрогасителе.

Чаще всего поломка этого элемента в результате засорения отходами сгорания. Решить эту проблему можно легко собственными руками.

Прежде всего, нужно снять глушитель и разобрать его. Здесь стоит учесть, что в некоторых моделях искрогасители не разбираются. После этого глушитель чиститься от нагара. Для этого используют специальные моющие средства.

Когда нагар будет устранен, искрогаситель высушивается с помощью фена. На завершающем этапе глушитель устанавливается на место.

Что касается карбюратора, то его настройку и ремонт можно провести в домашних условиях. Но, чтобы выполнить такие работы качественно, необходимо знать строение карбюратора и принцип его ремонта.

Некачественный ремонт может привести к серьезным повреждениям устройства. Поэтому специалисты рекомендуют выполнять его настройку и ремонт в специальных мастерских.

Как видно, многие неисправности бензопилы модно устранить собственными руками. Но чтобы сделать это, нужно обладать определенной информацией. Если вы не уверены в своих силах, то лучше обратиться за помощью к специалистам.

Смотрите видео, в котором специалист подробно показывает процесс разборки-сборки для ремонта своими руками бензопилы Хускварна 142:

Что нужно для ремонта Хускварны своими руками

Для проведения самостоятельного ремонта пилы Хускварна, необходимо иметь несколько специфических инструментов, которые можно купить в специализированных магазинах или изготовить самостоятельно. В первую очередь может понадобиться:

• стопор для поршня — необходим для ограничения хода поршня через свечное отверстие. Применяется для того, чтобы открутить гайку маховика и сцепление (при необходимости его можно заменить шнурком от стартера с навязанными на него узелками);
• отвертка регулировочная. На некоторых моделях бензопил Хускварна, регулировочные винты карбюратора выполнены в виде звездочки или полукруга;

• ключ для сцепления. В зависимости от модели бензопилы могут использоваться разные виды ключей (можно изготовить из старой головки подходящего размера, обточив её под нужные размеры);

  Оригинальный ключ для сцепления

• ключ комбинированный свечной. Применяется для выкручивания свечи бензопилы;
• прибор для измерения компрессии в цилиндре. Необходим для диагностики неисправностей ЦПГ (цилиндропоршневой группы);
• герметик. Потребуется при сборке ЦПГ. Картер двигателя большинства моделей Хускварна устанавливается без прокладки. Для герметизации места установки используется герметик красного цвета, который можно купить в любом магазине авто запчастей;
• ключ Хускварна 10 мм, для снятия винтов гаек крепления карбюратора;
• компрессор с насадкой для продувки. Незаменим при чистке пил.

Совет: При ремонте любых бензоинструментов удобно использовать медицинский зажим и пинцет. Также потребуется иметь набор головок, шлицевую отвертку и набор ключей Torx.

Технические характеристики бензопилы Husqvarna 240

Основой пилы Хускварна 240 является 2-тактный двигатель с карбюратором. Работает на бензиново-масляной смеси. Моторесурс увеличен за счет усовершенствований кривошипно-шатунного узла и специального покрытия цилиндра. Экономия топлива снижена на 20% благодаря инновационной системе X-Torq, которая также снижает вредность отработанных выхлопных газов. Вместительный бак для топлива и небольшой расход горючего продлевают время работы инструмента, без перерыва на дозаправки.

В остальном пила имеет такие технические характеристики:

• производительность – 2 л. с.;
• шаг цепи – 3/8 дюйма;
• вместительность бака для горючего – 300 мл;
• бачок для масла – 200 мл;
• длина шины – 40 см;
• вес – 4,7 кг.

Эксплуатационные особенности

При эксплуатации бензопилы Хускварна 142 нужно учитывать ее особенности. Это упрощенная полупрофессиональная модель, не предназначенная для каждодневного длительного использования. Основная сфера применения бензопилы Husqvarna — садово-дачные работы и сфера ЖКХ — подрезка крупных сучьев, валка высохших деревьев и т. п.

Устройство бензопилы Хускварна 142

Силовая установка — двухтактный карбюраторный двигатель рабочим объемом 40 см3 и мощностью 2,58 л. с., с воздушным охлаждением. Работает на бензо-масляной смеси в соотношении бензина к маслу как 50:1.

При эксплуатации требуется фирменное масло Husqvarna, но при отсутствии такового, изготовитель разрешает применение любого качественного машинного масла, но в другом соотношении — 33:1.

Бензопила Husqvarna отличается минимумом органов управления — есть только выключатель, рычаг положения воздушной заслонки и комбинированный рычаг управления дросселем. Праймер, т. е. кнопка подсоса топлива, у этой модели отсутствует, что усложняет запуск, но облегчает устранение неисправностей.

Особенностью бензопилы Husqvarna является рекомендуемый режим ее работы — на высоких, а не на низких оборотах.

Эксплуатационные качества позволяют пилить сухое и сырое дерево различных пород, включая такие твердые, как дуб и бук. В целом бензопила Husqvarna 142 характеризуется высоким качеством сборки, неприхотливостью и надежностью. Неисправности в работе возникают редко и в основном связаны с неправильной регулировкой карбюратора или выходом из строя расходников.

Преимущества бензопил Хускварна

Наиболее частые неполадки

К наиболее часто встречающимся неисправностям бензопилы Husqvarna относятся:

Система зажигания бензопилы

• неправильно отрегулированный карбюратор;
• неисправности блока зажигания;
• неисправности топливного блока;
• неотрегулированный механизм сцепления;
• неисправности масляной системы;
• некорректная работа стартера.

Эти проблемы приводят к возникновению сбоев в работе бензопилы.

Пила не заводится или глохнет после нажатия на акселератор. Возможные причины — поломка стартера (в этом случае он не чинится, а заменяется на новый), загрязнение или поломка элементов системы зажигания, неисправность свечей или катушки. Наиболее часто из строя выходят свечи. Другой вариант — затруднения в подаче топлива, наиболее вероятен засорившийся топливный фильтр либо пережатый топливный шланг от бака к карбюратору. Возможен засор сапуна бензобака.

Затрудненный запуск, появление белого дыма. Причина этих неисправностей — неправильно отрегулированный карбюратор, подающий слишком мало или слишком много топливной смеси, либо приготавливающий ее в неправильной пропорции. Признак этого — белый дым из моторного отсека.

Последовательность запуска бензопилы

Прокручивание цепи при работе вхолостую. Причины неисправности: неотрегулированный или вышедший из строя механизм сцепления, неотрегулированный ход на холостом ходу, подсос воздуха в карбюратор или картер.

Устройство цепи бензопилы

Проблемы со смазкой пильной цепи. Выражаются в отсутствии смазки либо выходе цепи наружу в грязном состоянии. Причины этой неисправности различны — поломка масляного насоса, засоры в сапуне (отверстии в крышке масляного бака) масляном канале или фильтре или неисправность шестерни масляного привода.

Система смазки цепи бензопилы Хускварна
