Как подключить шуруповерт к сети

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

  • любой подходящий по характеристикам и размеру БП;
  • китайский БП на 24 В;
  • самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

  • выпаять постоянный резистор;
  • выставить по прибору сопротивление подстроечного резистора 2300 Ом;
  • подстроечный резистор впаять на место постоянного;
  • при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

Особенности устройства шуруповерта

Шуруповерт и его основные части: 1 – патрон; 2 – регулятор крутящего момента; 3 – переключатель направления вращения; 4 – кнопка пуска и остановки электродвигателя; 5 – корпус аккумуляторного блока; 6 – переключатель частоты вращения вала электродвигателя; 7 – защелка для удержания аккумулятора с инструментом

Информация к изделиям. Появлению обычного аккумуляторного устройства для быстрого монтажа резьбовых соединений способствовало появление компактных цилиндрических аккумуляторов. В 1982 г. был представлен первый образец на выставке в Дрездене (ГДР). Тогда на интересную самоделку смотрели и восхищались. Смущала цена. Она доходила до 500 немецких марок (ГДР). Тогда полагали, что не всякий пользователь отважится купить подобное для постоянной работы.

Мало, кто мог предположить, что уже через 20 лет цена на подобный инструмент окажется довольно приемлемой для производства. Позже их станут покупать домашние мастера для механизации работ в быту.

Для переделки инструмента его придется разбирать, поэтому полезно знать внутреннее устройство.

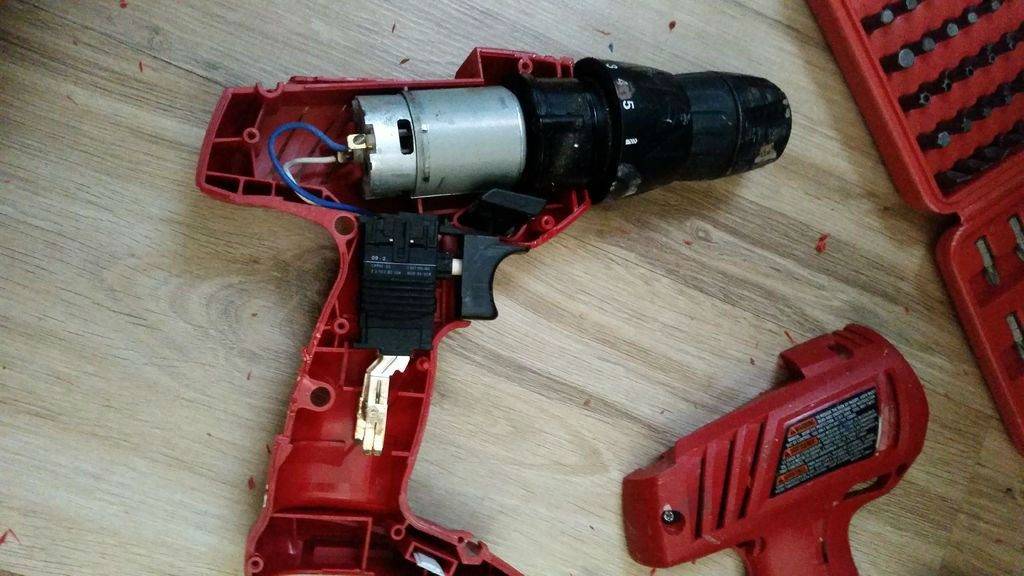

Внутреннее устройство шуруповерта: 1 – электродвигатель; 2 – кнопка включения, совмещенная с реверсом; 3 – блок аккумуляторов; 4 – редуктор; 5 – муфта регулировки крутящего момента; 6 – патрон

Для разборки нужно открутить шурупы, которыми две половинки корпуса соединяют изделие в единое целое. Придется поставить лезвие отвертки встык и разомкнуть половинки. Весь монтаж выполняется на той части, в которую вворачивают шурупы.

При сборке необходимо контролировать положение выступающих элементов. Возможно потребуются дополнительные способы для фиксации подвижных частей.

Подключение шуруповерта к зарядному устройству

Необходимо понимать, что при низком напряжении имеют место потери в кабеле, поэтому он должен быть сечением не менее 2,5 мм, а длина не более 1,5 метра. Для того, чтобы разобраться, можно ли подключить шуруповерт к зарядному устройству, нужно выполнить ряд действий.

Зарядное устройство для шуруповерта

Схема для сборки самодельного зарядного устройства

Последовательность переделки на питание от ЗУ:

  • Перепаять и переделать провода к зарядному устройству, обычно контакты расположены на видном месте, один отвечает за плюс, второй за массу. При работах ЗУ должно быть отключено от сети.
  • Затем необходимо разобрать непригодный аккумулятор, демонтировать старые элементы;
  • В корпусе просверливается отверстие для кабеля, для плотного соединения, кабель обматывается изолентой либо фиксируется терм усадочной лентой.
  • Для сбалансированного веса, на оставшиеся место необходимо поместить кусок плотного дерева или резины, это поспособствует грамотной развесовке и рука не будет уставать при работе.
  • Завершающим этапом необходимо припаять провода к питанию электрического привода, собрать корпус электроинструмента после переделки.

Варианты, как сделать + (Видео)

Если же в негодность пришел и блок питания, то не стоит огорчаться, так как имеются другие варианты, как запитать шуруповерт:

Блок питания от ПК

Питанием для шуруповерта может послужить блок от ПК, которые найти гораздо проще, нежели новую аккумуляторную батарею для прибора. Преимуществом блока питания от ПК является тот факт, что на выходе удается получать различные величины силы тока, что считается очень важным.

В конструкции блока питания от ПК имеется кулер, обеспечивающий охлаждение трансформатора и составляющих элементов, поэтому сразу можно отметить, что такой вид питания является долговечным, и в ближайшие несколько лет вы забудете о проблемах с шуруповертом.

Старая инверторная сварка

Запитать шуруповерт можно с помощью старой инверторной сварки, но при этом потребуются навыки владения теорией электротехники. Ведь при этом обязательно нужно добавить вторичную катушку трансформатора, что даст возможность получить на выходе вполне пригодный ток для питания электромотора прибора. Поэтому прежде чем подключать шуруповерт к сварочному аппарату, необходимо измерить на выходе ток и напряжение, которые должны соответствовать значениям прибора.

Автомобильный аккумулятор

Последний вариант — это автоаккумулятор, который можно подсоединить к шуруповерту и использовать его в местах, где невозможно получить питание 220 Вольт. Недостатком такого устройства является то, что долго работать шуруповертом не получится, так как автомобильный источник питания быстро разряжается. Поэтому если штатный ибп шуруповерта отказывается функционировать, что бывает очень часто, то не стоит спешить избавляться от прибора, достаточно уделить несколько часов времени и устройство будет работать еще лучше, чем с батарейкой.

В чем плюсы переделки

Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.

Внесение изменений даст возможность дальнейшей эксплуатации данного инструмента при минимальном уровне финансовых вложений. Созданная переделка будет обладать всеми преимуществами сетевых устройств:

  • отпадет необходимость выполнения периодической зарядки;
  • не будет падать мощность электроинструмента (крутящий момент) во время работы;
  • не нужно переживать о правильном хранении оборудования при длительных нерабочих периодах: достаточно положить его в кейс в сухом месте.

Эти достоинства, а также маленькие расходы, компенсируют связанные с наличием шнура неудобства.

Чтобы из аккумуляторного шуруповерта сделать сетевой, нужен блок питания (БП), который можно разместить двумя способами: в виде внешнего питающего блока либо вмонтировать внутрь старого аккумуляторного корпуса.

Для практической реализации любого варианта понадобится следующий набор инструментов и материалов:

  • отвертки с разными наконечниками;
  • отвертки с разными наконечниками;
  • плоскогубцы;
  • кусачки;
  • паяльник с набором для пайки;
  • изоляционная лента;
  • проводки на перемычки, взятые, например, с многожильного кабеля;
  • мультиметр;
  • нож.

Варианты для переделок

По сути дела все процедуры при переделке аккумуляторного шуруповерта в сетевой сводятся к замене его аккумуляторной батареи источником питания постоянного тока с идентичными техническими характеристиками. Ввиду чего перед тем как приступать к работе, необходимо уточнить следующие данные на Вашем инструменте:

  • Величина питающего напряжения шуруповерта (в большинстве случаев данный показатель равен 10…19В постоянного тока);
  • Емкость АКБ (обычно 1,5Ач).
  • Ток потребления прибора практически никогда не указывается в паспортных данных шуруповерта, и для того чтобы подобрать наиболее подходящий блок питания следует высчитывать данное значение самостоятельно. Для чего специалисты рекомендуют ориентироваться на среднее значение между емкостью аккумулятора и током зарядки зарядного устройства (ЗУ). Так к примеру, если АКБ шуруповерта рассчитана на емкость 1.5A/h, а штатное ЗУ поддерживает уровень тока 3,0A, то в таком случае минимальный ток предполагаемого к применению блока питания должен составлять (1,5+3)/2 = 2,25А.

Исходя из этих характеристик, и следует подобрать подходящий блок питания.

Что же касается основной концепции, то сетевой шуруповёрт может быть получен двумя способами: путем использования внешнего блока питания, либо за счет интеграции в корпус инструмента блока питания внутренней установки.

Так если более детально рассматривать первый вариант, то чаще всего в качестве источника питания используют старые блоки питания от персональных компьютеров (ПК), ноутбуков или автомобильных зарядных устройств. Для чего вначале обеспечивают стационарную запитку непосредственно самого блока питания, а уже от него протягивают провод для подключения шуруповерта.

В таком случае все, что нужно пользователю это демонтировать аккумуляторную батарею и произвести подключения проводников напрямую к клеммам инструмента

Здесь очень важно не перепутать полярность (можно проверить мультиметром) и выполнить качественное соединение методом пайки с последующим изолированием мест контакта

Также следует помнить, что провод подающий напряжение от блока питания к шуруповёрту должен быть многопроволочным (гибким) и с повышенным сечением (не мене 2.5 мм2) для исключения потерь мощности в процессе передачи энергии от источника питания к потребителю.

И если с блоком питания от ноутбука или автомобильного зарядного все предельно ясно, то вот при использовании блока питания от ПК есть свои особенности.

Такой источник должен быть не менее 300 Вт и обязательно иметь клавишу отключения питания.

Также важно, чтобы выходные характеристики по току (не стоит использовать БП с выходным током менее 16А) и напряжению также соответствовали характеристикам электроинструмента. Сам же алгоритм действий при подготовке такого блока сводится к следующему:

Сам же алгоритм действий при подготовке такого блока сводится к следующему:

  • БП разбирается и на большом разъеме соединяются между собой зеленый и черный проводники.
  • На разъем меньшего размера подается питание от стационарного блока питания: желтый — на плюс, черный — на минус.
  • Обеспечив качественную пайку, изоляцию и фиксацию кабеля таким шуруповёртом можно работать.

Установка блока питания внутрь корпуса аккумулятора является еще более продуктивным вариантом, так как делает шуруповёрт более мобильным. Конечно для того чтобы сделать такой стабилизированный источник питания необходимо обладать небольшими навыками в электронике, но при желании можно заказать необходимый вам блок на специальном сайте.

Схема такого устройства довольно проста и включает понижающий трансформатор (до заданного напряжения), диодный выпрямитель и два конденсатора на 0,1 мкф и на 4700 мкф.

Полученную таким образом установку обязательно помещают в токонепроводящий корпус и устанавливают предохранители для защиты элементов схемы от токов короткого замыкания.

Чаще всего такой блок помещается внутри корпуса аккумуляторного отсека (старые батареи предварительно следует удалить) и производятся все электрические подключения по вышеуказанной технологии.

Еще одним вариантом переделки инструмента выступает его подключение от внешней аккумуляторной батареи, как это предложено на изображении ниже.

Как переделать?

Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.

Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.

Приобретите блок питания

Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.

Изучите характеристики блока питания

Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.

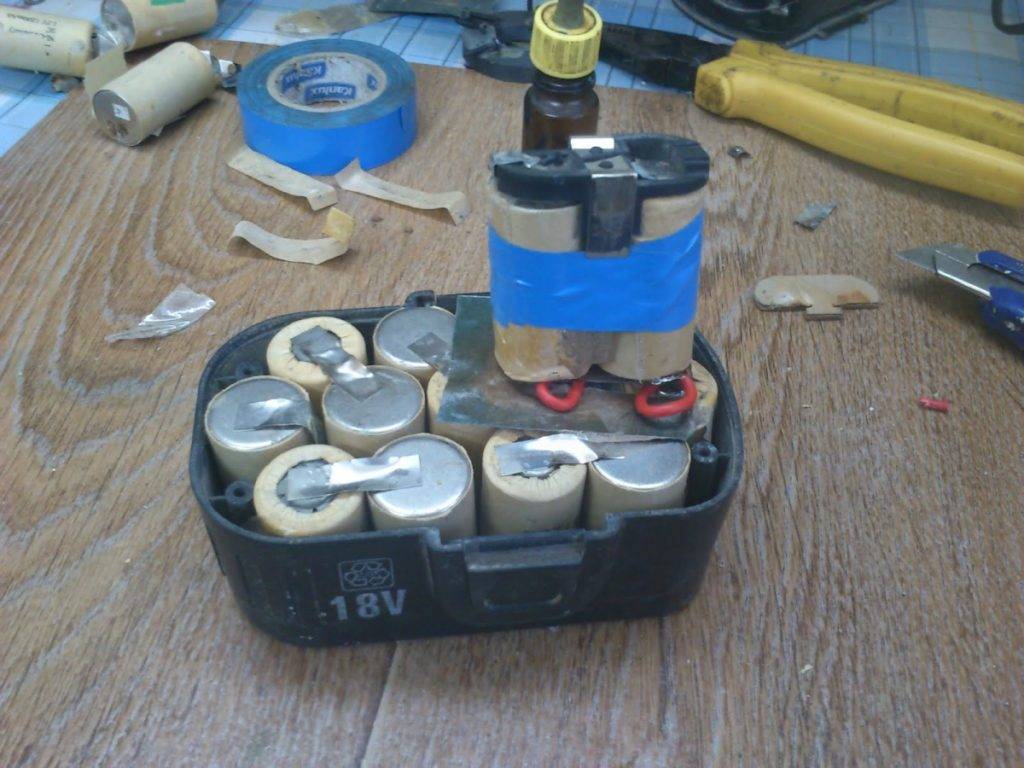

Разберите старую батарею

Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.

Снимите клеммодержателиАккуратно снимите клеммы

Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.

Припаяйте к клеммам проводВот так должно получиться

Шаг 6. Закрепите клеммы на клеммодержателе

Закрепите клеммы на клеммодержателе

Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.

Вставьте клеммы внутрь корпуса

Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.

Сделайте отверстие в корпусе

Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).

Снимите фаску и вкрутите шуруп

Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.

Зафиксируйте шурупом клеммодержатели внутри корпуса

Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.

Сделайте второе отверстие в корпусе батареи

Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.

Изолента поможет зафиксировать провод

Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.

Соберите корпус батареи

Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.

Посмотрите цвета проводов

Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.

Скрутите параллельно нужные проводаВот так должно получиться

Шаг 16.  Припаяйте провода к силовому разъему XT60.

Припаяйте провода к XT60

Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.

Провод от батареи тоже припаяйтеВот так должно получиться

Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.

Замкните контакты скрепкой

Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.

Лишние провода можно отрезать. Не забудьте про изоляцию

Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.

Шуруповерт переделан и готов к работе

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Раскрыть корпус аккумулятора.

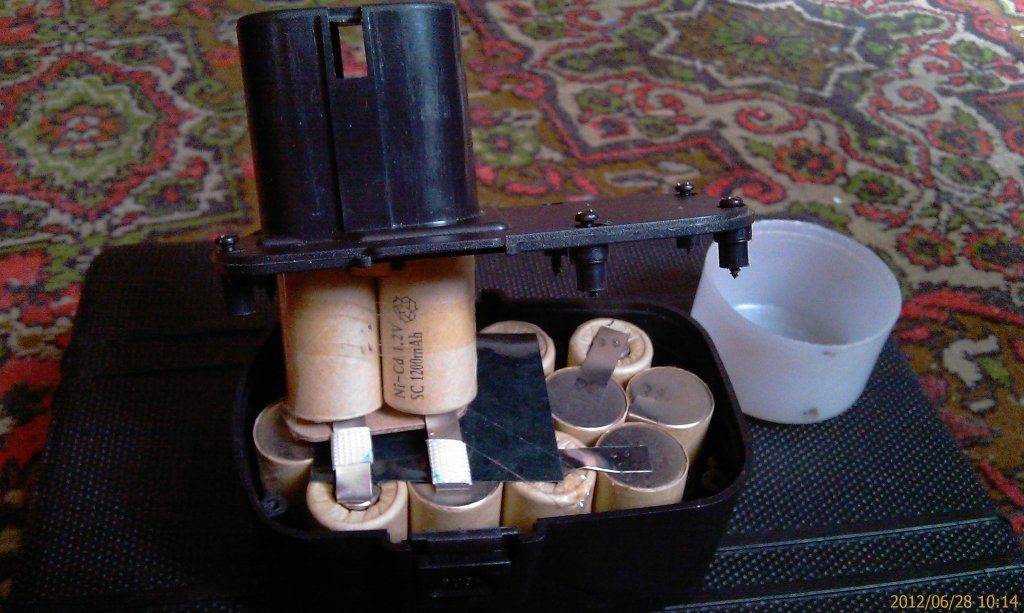

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

Подключение к автомобильному аккумулятору

  1. Раскрыть корпус шуруповёрта.

Необходимо снять с инструмента верхнюю крышку

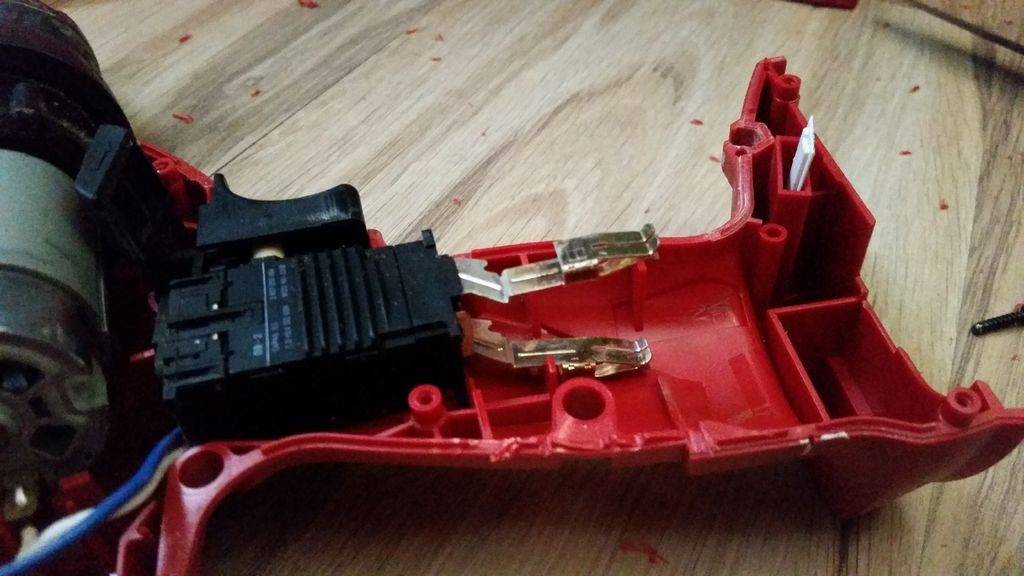

Нужно прикрепить провода к контактам

Необходимо изолировать кабель

Остаётся закрыть корпус шуруповёрта

Подключение к внешнему аккумулятору

  1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

Необходимо найти внешний аккумулятор

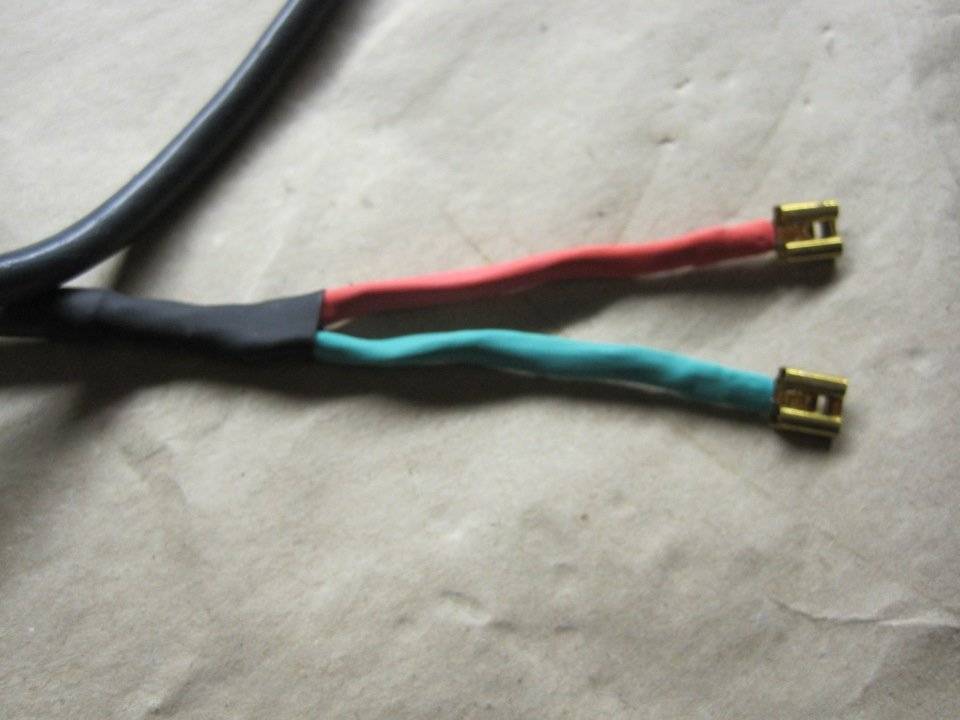

Клеммы на кабеле

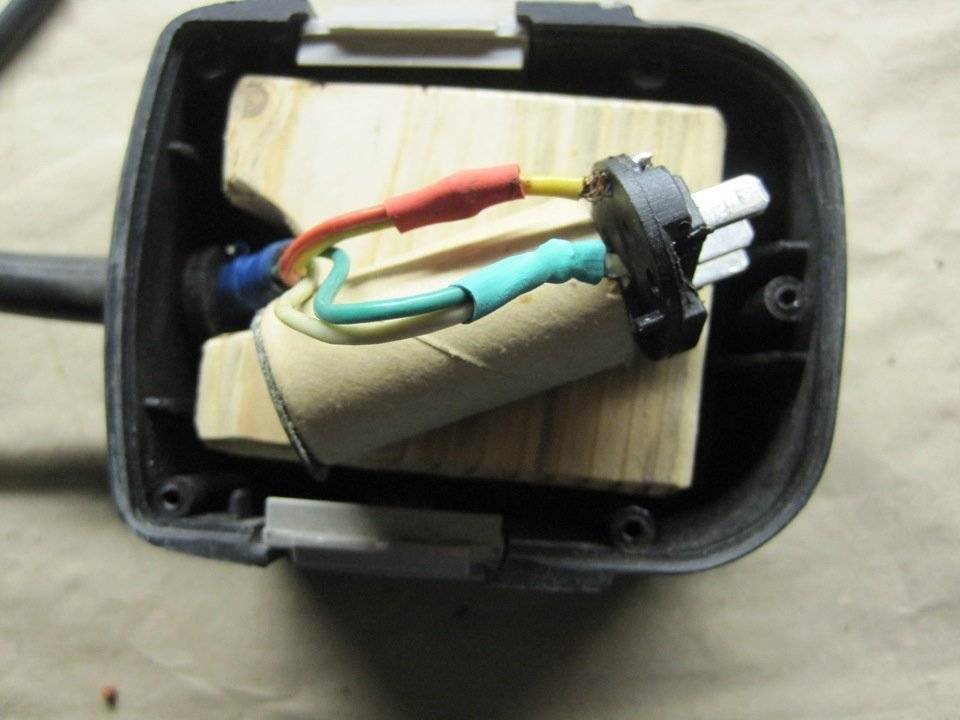

Кабель подключен к клеммам старого аккумулятора

Необходимо собрать компоненты вместе

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания

Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно.

Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены.

При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания

Если вы с паяльником на «ты» — этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки.

Средняя точка вторичной обмотки находится между парой по 12 витков каждая.

Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания легко уместился в корпусе аккумулятора.

Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питанияДостоинстваНедостатки
Комплектное зарядное устройство шуруповёрта.
  • Несложная переделка.
  • Используется существующее зарядное устройство.
  • Не требуется подбирать напряжение блока питания.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.
  • Несложная переделка.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Поиск готового компактного блока питания на требуемое напряжение.
  • Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.
  • Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур.
  • Нет потерь в кабеле с низким напряжением.
  • Не требуется вмешательство в электрическую схему шуруповёрта.
  • Требуется подобрать схему и найти радиодетали.
  • Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питанияНесложная переделка.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает место на столе.
  • Нужно найти походящий блок питания.
Блок питания от компьютера
  • Несложная переделка.
  • Компьютерный блок питания легко найти.
  • Подойдёт любой блок питания от 300 Вт.
  • Требуется разбирать шуруповёрт и подключаться к его схеме.
  • Блок питания занимает много места на столе.

Варианты, как сделать + (Видео)

Если же в негодность пришел и блок питания, то не стоит огорчаться, так как имеются другие варианты, как запитать шуруповерт:

Блок питания от ПК

Питанием для шуруповерта может послужить блок от ПК, которые найти гораздо проще, нежели новую аккумуляторную батарею для прибора. Преимуществом блока питания от ПК является тот факт, что на выходе удается получать различные величины силы тока, что считается очень важным.

В конструкции блока питания от ПК имеется кулер, обеспечивающий охлаждение трансформатора и составляющих элементов, поэтому сразу можно отметить, что такой вид питания является долговечным, и в ближайшие несколько лет вы забудете о проблемах с шуруповертом.

Старая инверторная сварка

Запитать шуруповерт можно с помощью старой инверторной сварки, но при этом потребуются навыки владения теорией электротехники. Ведь при этом обязательно нужно добавить вторичную катушку трансформатора, что даст возможность получить на выходе вполне пригодный ток для питания электромотора прибора. Поэтому прежде чем подключать шуруповерт к сварочному аппарату, необходимо измерить на выходе ток и напряжение, которые должны соответствовать значениям прибора.

Автомобильный аккумулятор

Последний вариант — это автоаккумулятор, который можно подсоединить к шуруповерту и использовать его в местах, где невозможно получить питание 220 Вольт. Недостатком такого устройства является то, что долго работать шуруповертом не получится, так как автомобильный источник питания быстро разряжается. Поэтому если штатный ибп шуруповерта отказывается функционировать, что бывает очень часто, то не стоит спешить избавляться от прибора, достаточно уделить несколько часов времени и устройство будет работать еще лучше, чем с батарейкой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
