Как подключить шуруповерт к автомобильному аккумулятору

Простой способ подзарядки АКБ зарядкой от шуруповерта

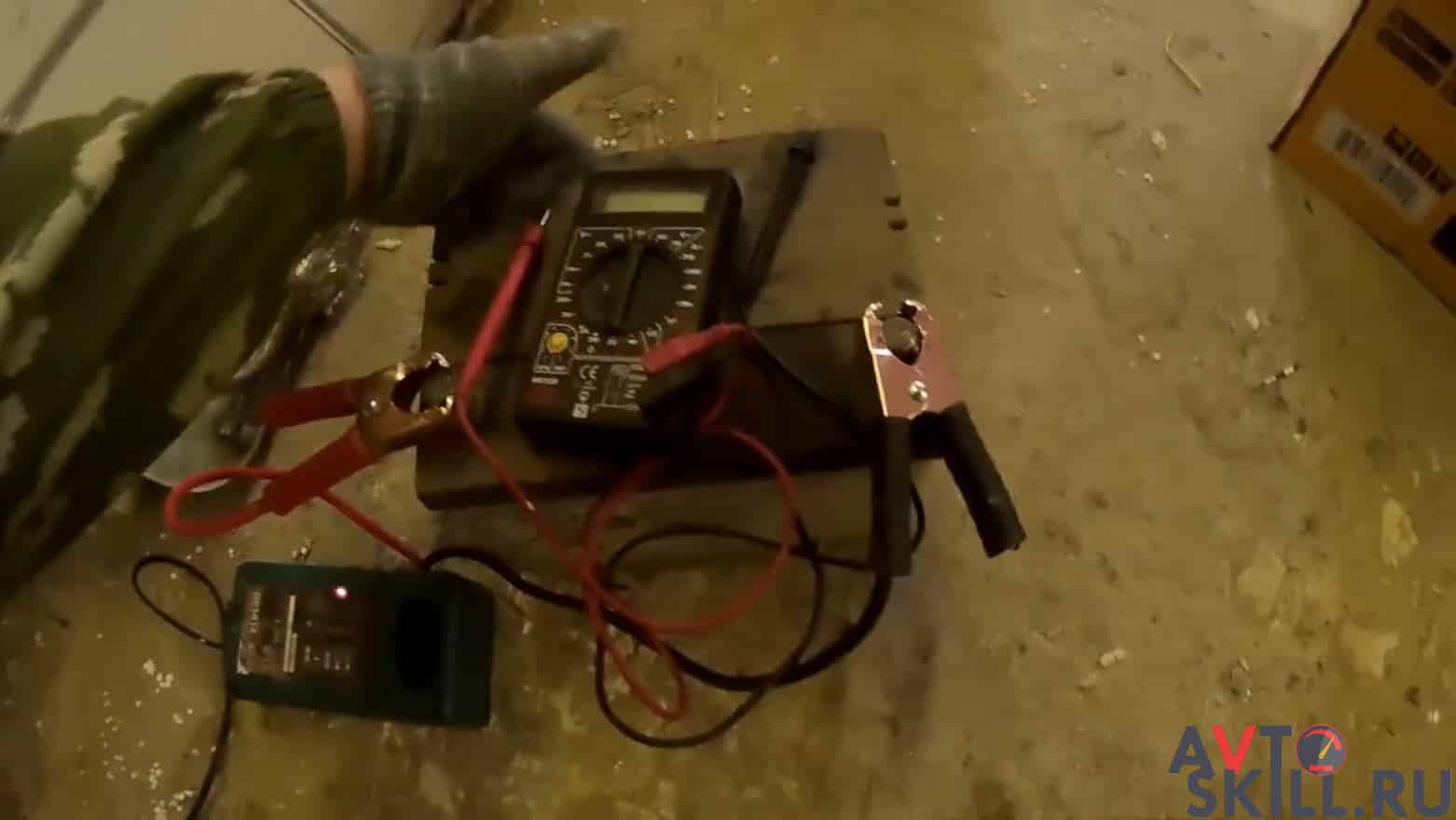

Описываемый способ позволяет зарядить АКБ, не переделывая зарядник. Но будут использоваться слабые токи, рассчитанные на маломощную аккумуляторную дрель. Поэтому для набора стартовой мощности потребуется больше времени, чем при использовании ранее описанного метода. Чтобы начать зарядку, ЗУ подключают к электросети. Его соединяют с аккумулятором при помощи клемм, при этом соблюдают полярность.

При подключении возможно мигание зеленым и красным, это говорит о том, что батарея неисправна. Если процесс идет нормально, лампочка индикатора работы ЗУ должна постепенно загореться красным.

Более подробное видео:

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

• заменить старые банки аккумуляторов на новые;
• подключить шуруповёрт к автомобильному аккумулятору;
• подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Порядок действий:

Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.
2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.
3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.
4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.
5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами – неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

visibility
103 просмотра

Недорогие шуруповерты для тех, кто пользуется инструментом не очень часто, хороши. Но, как показывает практика, до поры, до времени. У большинства из них аккумуляторы достаточно быстро выходят из строя, а порой им просто не хватает мощности. Решить этот вопрос поможет простой вариант модификации инструмента. На выходе вы получите шуруповерт, который будет работать напрямую от автомобильного аккумулятора.

Материалы

Для модификации шуруповерта своими руками, подготовьте:

• сам шуруповерт;
• длинную крестовую отвертку;
• напильник;
• зажимы для аккумулятора с проводами;
• кусачки;
• паяльник;
• припой;
• изоленту.

Шаг 1

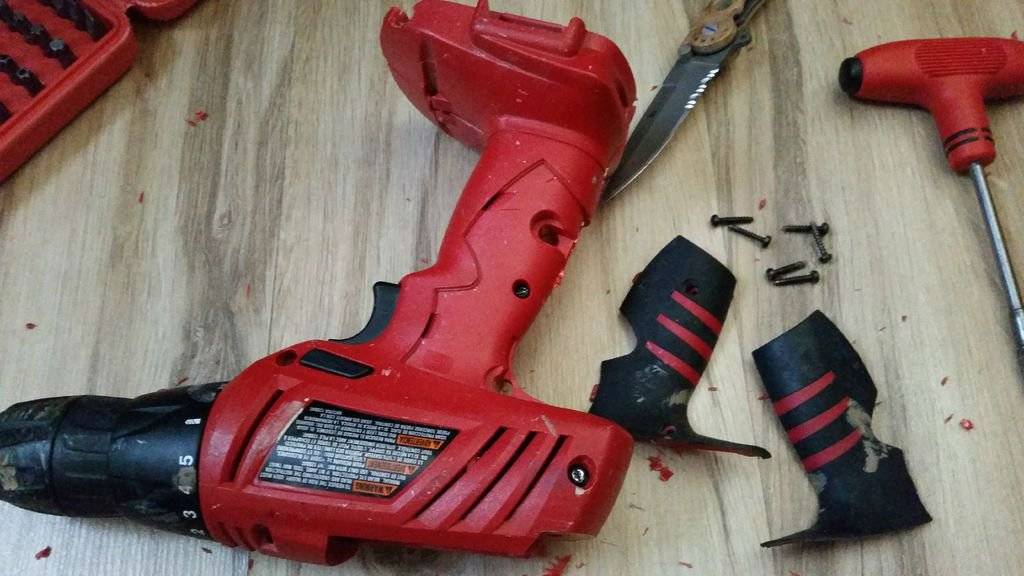

. Прежде чем начать работу, нужно полностью разобрать инструмент. Используйте для этого тонкую длинную отвертку.

Шаг 2

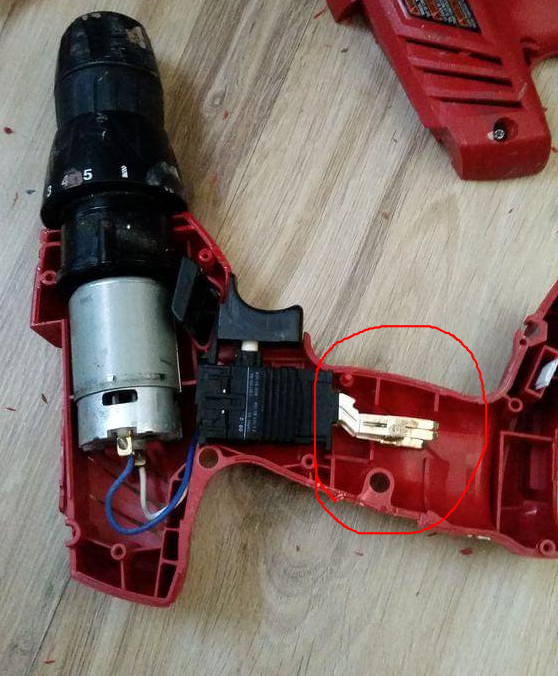

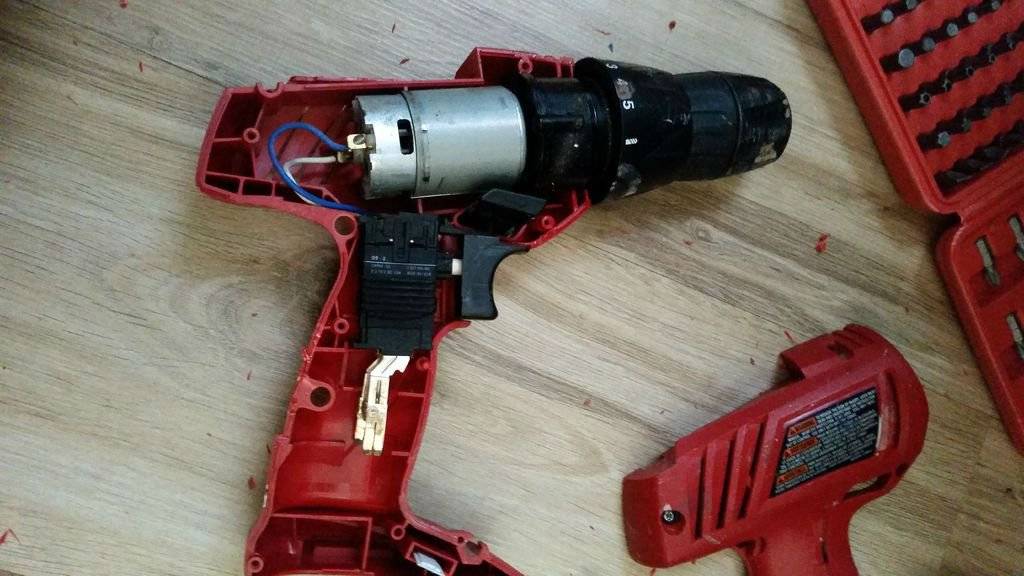

. Вначале снимите одну половину корпуса, а вторую с ее внутренним содержимым оставьте в первоначальном виде. Уберите аккумулятор из корпуса. Ваш шуруповерт изнутри может выглядеть немного по-другому. Здесь уже все зависит от производителя. Обязательно найдите положительный и отрицательный электроды. Для дальнейшей работы нужны будут именно они.

Запомните расположение всех внутренних деталей инструмента и аккуратно достаньте их из корпуса.

Шаг 3

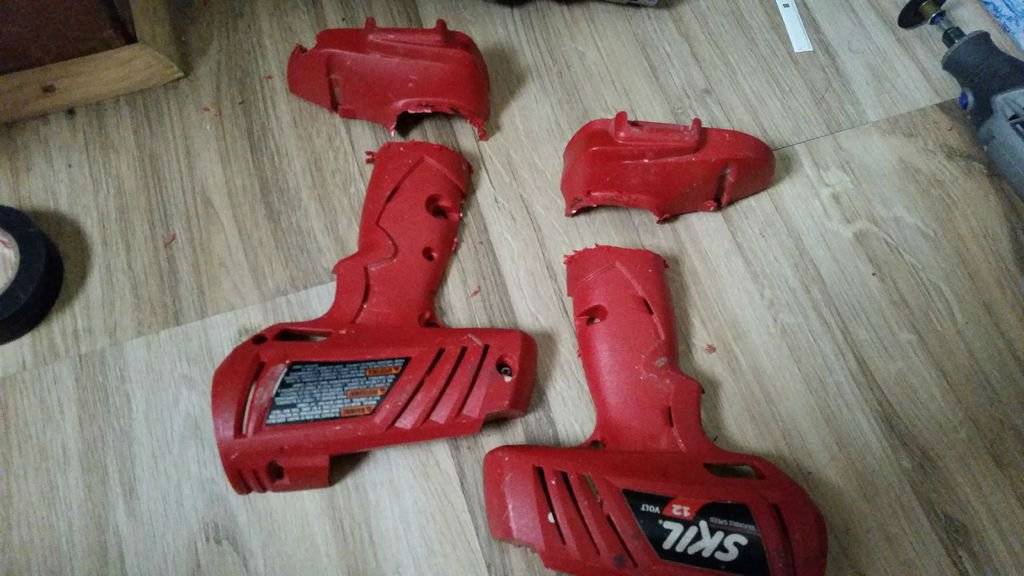

. Нижнюю часть пластикового корпуса, выполняющую функцию подставки, смело срежьте напильником. В модифицированном шуруповерте эта часть будет лишней. Старайтесь срезать части симметрично на двух половинах инструмента.

Шаг 4

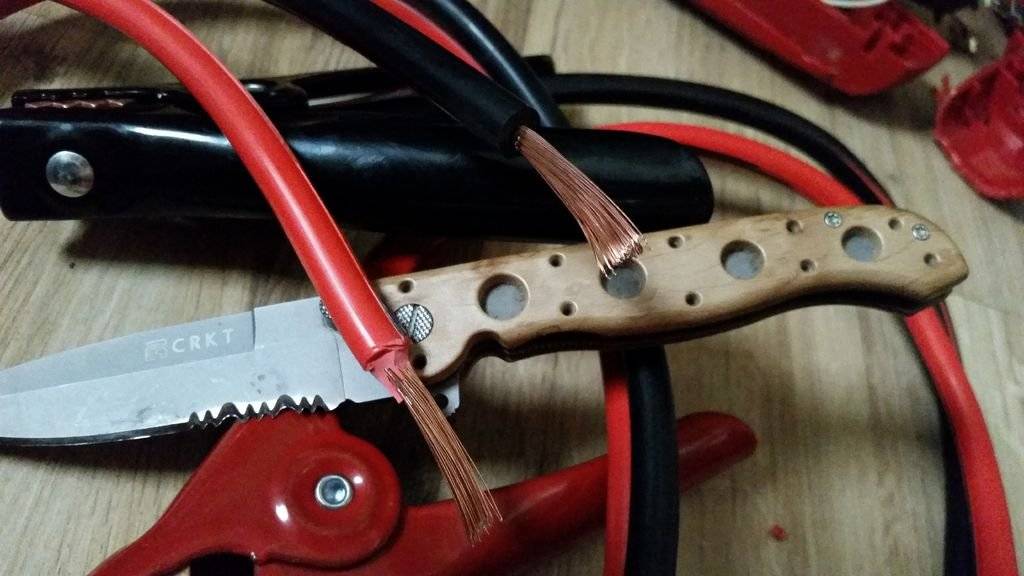

. Концы проводов на зажимах для аккумулятора зачистите. Для этого используйте острый нож. Если провода у вас слишком длинные, лишние части отрежьте кусачками и только после этого зачищайте их.

Шаг 5

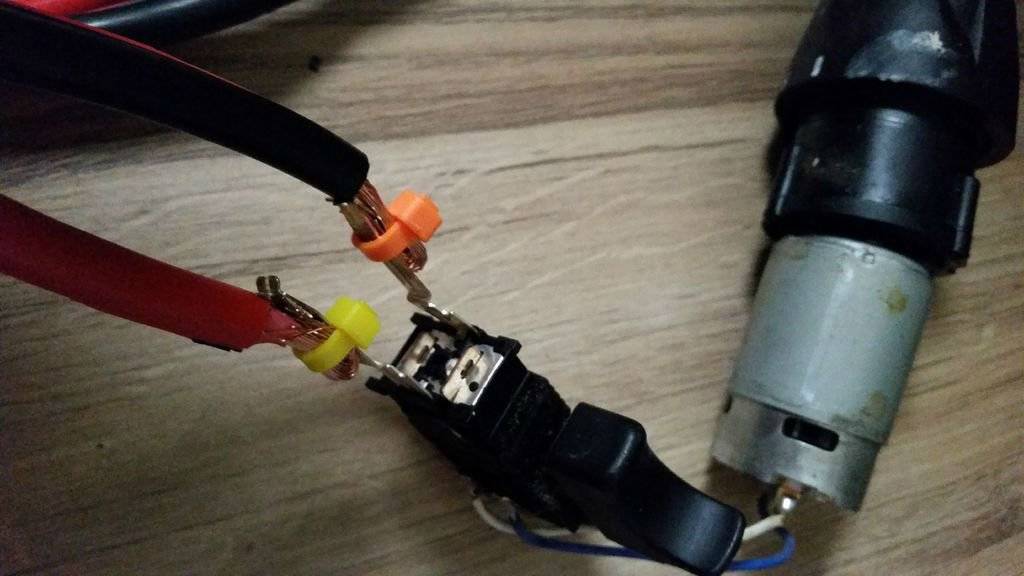

. Провода подключите к электродам. В данном случае конструкция была немного необычной, потому достаточно было продеть провода в зажимы и закрепить их при помощи изоленты. В большинстве случаев для подключения понадобится использовать паяльник с припоем. Будьте к этому готовы заранее.

Шаг 6

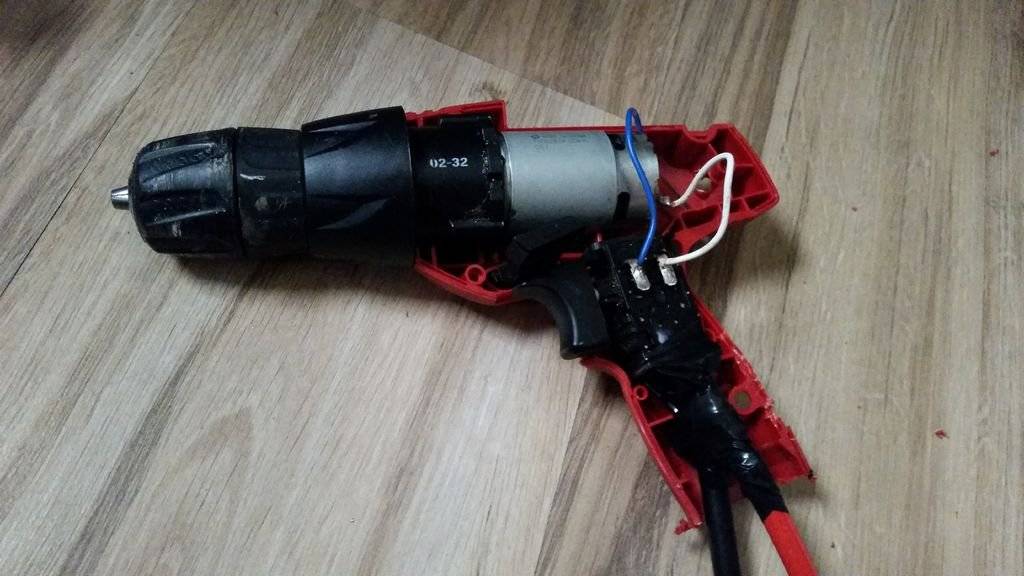

. Соберите шуруповерт обратно. Вставьте внутреннее содержимое, провода с зажимами выведите наружу. Соберите корпус и скрепите его винтами. В нижней части, где была подставка, закрепите все изолентой, закрыв ею образовавшееся отверстие.

Замечательный помощник в хозяйстве – аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.

Как обойти защиту

Гнездо, к которому подключается батарея шуруповерта, содержит четыре клеммы. Две из них — это минусовая и плюсовая. Другие две клеммы идут на реле защиты от короткого замыкания, перегрева и прочего. Чтобы обойти защиту и не разбираться с электросхемой, можно использовать ненужную батарею от дрели.

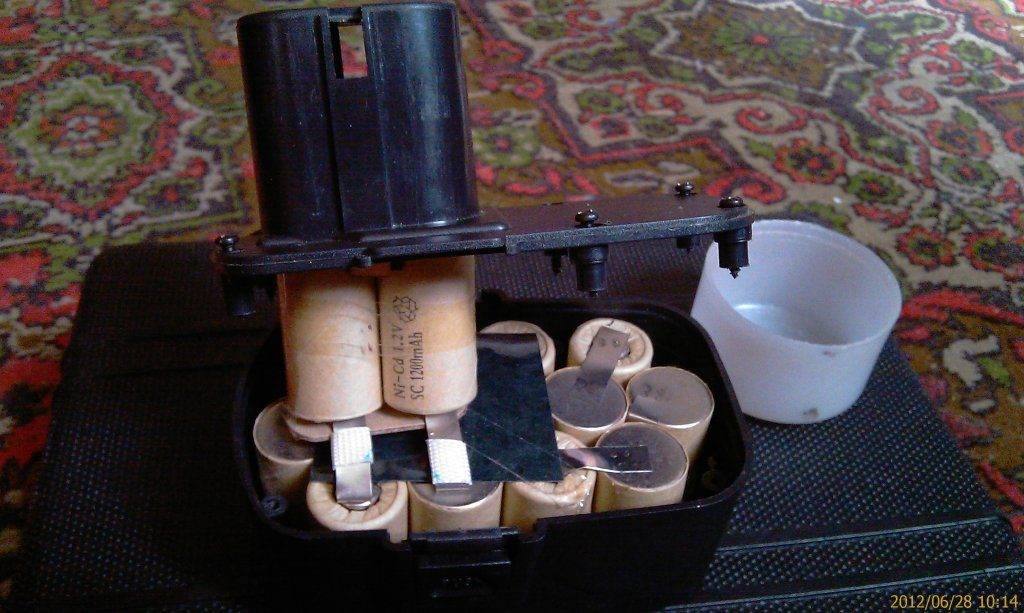

Аккумулятор шуруповерта в разобранном виде

Аккумулятор шуруповерта вынимают из корпуса. На маленьком пластиковом коробе белого цвета будет написано, что он является тепловой защитой. Этот элемент вместе с черными проводками нужно выпаять и припаять к клеммам зарядного устройства. Теперь белый и черный провода припаивают к защите, соблюдая полярность.

При подключении батареи или иных приборов, индикатор должен показывать, что зарядка работает нормально. Если просто включить ЗУ, он будет мигать, показывая, что нужно поставить батарейку. То есть, исчезнет мигание и будет гореть красный огонек. При полном заряде АКБ или другого прибора должна загореться зеленая лампочка.

Пример схемы подключения зарядки шуруповерта к АКБ автомобиля

Чтобы зарядить автомобильный аккумулятор, сбоку от корпуса выводят провод. Нужно подсоединить клемники, а потом уже подключить провод к электросети. В противном случае сработает система защиты, и зарядка не начнется. Плюсовой и минусовой провода подключают к соответствующим клеммам аккумулятора автомобиля. При исправной работе ЗУ не должно перегреваться или плавиться.

Подключение клемм к зарядке шуруповерта

Как заряжать аккумуляторы разных типов?

В зависимости от того, какой именно батареей оборудован ваш шуруповерт, заряжать ее нужно с учетом ряда специфических особенностей. Такие различия обусловлены, прежде всего, разными свойствами используемых в аккумуляторах материалов. Причем большое значение во многих случаях имеет правильность выполнения первой зарядки. Поэтому перед тем, как начать пользоваться аккумулятором вашего шуруповерта, его нужно грамотно подготовить к использованию.

Учитывайте, что для популярных никель-кадмиевых батареей характерен так называемый «эффект памяти». Это означает, что аккумулятор «запоминает» количество получаемого заряда, из-за чего впоследствии может уменьшиться его емкость. Поэтому при начале эксплуатации следует выполнить 3 цикла полной зарядки-разрядки – только в этом случае вы сможете использовать весь объем АКБ, предусмотренный ее производителем. В дальнейшем перед тем, как ставить батарею заряжаться, лучше также полностью разряжать ее.

Обладают «памятью» и никель-металлогидридные накопители энергии. Причем у них он даже еще более выраженный. Поэтому перед первым использованием такие аккумуляторы нужно зарядить-разрядить не менее 4-5 раз подряд – только после этого их можно будет считать полноценно «активированными». При последующей работе пополнять уровень заряда следует при необходимости, когда мощность инструмента будет ощутимо падать.

Пренебрежение такой предварительной подготовкой чревато тем, что емкость батарей будет постепенно падать. Следовательно, будет сокращаться срок автономной работы – и аккумуляторный шуруповерт потеряет свое ключевое преимущество.

Если ваш инструмент оборудован литий-ионным источником питания, то для него такая подготовка необязательна. Дело в том, что современные литиевые аккумуляторы лишены эффекта памяти и демонстрируют более стабильную работу. Поэтому даже после длительной эксплуатации они без проблем принимают заряд и эффективно его сохраняют. В то же время такие батареи не очень любят полные разрядки, поэтому использовать их емкость на все 100% не рекомендуется.

Блок питания

Мы не будем рассматривать покупку каких-либо блоков или трансформаторов, если уж и покупать, то
новую батарею! Мы рассмотрим возможность использовать то, что есть под рукой. Скажу сразу –
зарядное устройство от того же шуруповерта подойдет лишь для сверления переспелых бананов,
мощность его слишком низкая.

В идеале подойдет понижающий, мощный трансформатор 12 В, например от компьютерного бесперебойника. Мощность
такого трансформатора обычно 350-500 ватт. Но у меня не было в наличии такого трансформатора, зато было много
компьютерных блоков питания. Уверен, что если у кого-то имеется различный электронный хлам, компьютерные АТХ
в нем обязательно завалялись.

Это один из первых представителей компьютерных АТХ блоков питания.

Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет
снять токи 10-20 ампер. Хочется развеять небольшой миф – запихать блок в корпус батареи шуруповерта не получится,
уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном,
металлическом корпусе. Недостаток родного корпуса – чувствительность к пыли, а ведь даже самый маленький ремонт –
это много пыли.

Довольно слабенький блок, по шине +12В нагрузка всего 10 А. По возможности, лучше выбирать блоки с более мощной
двенадцативольтовой шиной.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?

Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.

Используя зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

1. Взять зарядку от ноутбука.
2. Отрезать разъём и зачистить провода от изоляции.
3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Задействовав внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радиорынке. Его стоимость вряд ли будет велика

Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Компьютерный блок типа «АТ» запитает шуруповёрт

В этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

1. Обрезать ненужные провода, оставив жёлтый и чёрный.
2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене.

Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

Взяв китайскую плату блока питания

Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.

Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

Что делать, если аккумулятор не заряжается или не держит заряд

В данном случае, вариантов немного: либо причина неисправности кроется в зарядном устройстве, либо «барахлит» сам шуруповерт. Также и аккумуляторный блок со временем может исчерпать свой ресурс и нуждаться в замене. Для того чтобы выяснить причину, необходимо внимательно осмотреть как сам инструмент, так и его аккумулятор вместе с ЗУ.

Можно ли заряжать аккумуляторы шуруповерта автомобильной зарядкой.

Часто причина слабой зарядки аккумулятора заключается в том, что контакт между шуруповертом и его зарядником ослабевает вследствие разгибания клемм. Чтобы устранить эту неполадку, достаточно будет просто разобрать зарядник и аккуратно загнуть его клеммы обратно.

Не стоит забывать и о такой частой неполадке, как окисление металлических частей самого аккумулятора и зарядника. Постоянное попадание строительной пыли и грязи тоже способствуют слабому поступлению тока заряда от ЗУ к батарее: инструменты заряжаются хуже

Важно не забывать ухаживать за всеми составляющими инструмента для того, чтобы предотвратить ухудшение его работы, протирая металлические контакты и очищая их от загрязнений

В случае, если села сама батарея, можно попытаться «раскачать» ее, как это обычно делается в случае с никель-кадмиевыми элементами. Если это не помогает, придется либо менять аккумуляторный блок полностью, либо осуществить частичную замену его элементов.

Обычно любой шуруповерт укомплектован двумя идентичными батареями. Если одна из них выходит из строя, при желании можно собрать один работающий аккумулятор из двух, в случае, если емкость стала меньше в обоих. После того как из двух блоков будет собран один работающий, нужно не забыть уравнять показатели емкости элементов, «прокачав» батарею несколькими циклами «заряда-разряда» в течение 3-4 часов.

Можно также попытаться «взбодрить» батарейки по отдельности. Для этого наиболее слабые из них следует подвергнуть зарядке большими токами, после чего собрать аккумулятор обратно и заряжать уже в обычном режиме. Такой метод иногда работает в случае с никель-кадмиевыми аккумуляторами. «Точечная» подзарядка большими токами должна длиться не больше 3-5 секунд , при этом желательно не допускать сильного перегрева элемента во избежание его разрушения.

Что ещё

Теперь о нескольких важных нюансах. Во-первых, прежде чем приступать к каким-либо манипуляциям с аккумулятором шуруповёрта, сначала нужно проверить его тип. Для наших целей подходят никель-кадмиевые или никель-метал-гидридные аккумуляторы. С литий-полимерными моделями лучше не экспериментировать, поскольку они могут не выдержать высокого тока и взорваться.

Теперь о заряде. Понятно, что аккумулятор шуруповёрта должен быть заряжен, причём на все 100%. Если попытаться провернуть трюк с наполовину разрядившимся аккумулятором, то точно ничего не выйдет.

И последний момент: даже от полностью заряженного аккумулятора шуруповёрта можно будет завести машину лишь один раз. Если попытаться сделать это снова, то ничего не получится, пока вы снова его не перезарядите

Поэтому важно не глушить двигатель после того, как он запустится, чтобы дать штатному аккумулятору возможность подзарядиться

Способы решения проблемы

Такой инструмент, как шуруповерт, хотя и является самым популярным, но все-таки не каждый домашний мастер пользуется ним ежедневно. С каждым днем батарея подлежит самопроизвольному разряжению, в результате чего разрушаются внутренняя конструкция изделия.

После того, как батарея не держит нескольких минут, возникает вопрос, что же теперь делать с шуруповертом? Можно купить новую батарею, но для начала ее следует отыскать, ведь найти в точности такую конструкцию питающего элемента можно только у официальных дилеров. Второй вариант — выбросить шуруповерт и купить новый, стоимость которого равняется не менее 2-3 тысяч рублей (это изделие среднего качества). Третий вариант является самым простым, но в тотчас, он требует приложения усилий — осуществить переделку изделия под питание от переменного напряжения.

Преимуществами последнего варианта являются следующие факторы:

• Отсутствие необходимости постоянного подзаряда батареи, что очень напрягает во время рабочего процесса;
• Теперь шуруповерт можно хранить сколько угодно, не думая о том, что батарея с каждым днем самопроизвольно разряжается;
• Постоянный крутящий момент, который будет обеспечивать напряжение от электросети.

Среди всех преимуществ останется только один недостаток, который обусловлен необходимостью подключения устройства к розетке, поэтому изделие во время работы должно быть привязано к электрической сети.

Зарядка шуруповёрта без зарядного

Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.

А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.

Читать также: Как заварить алюминиевый радиатор

Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.

Отсутствие или полная поломка ЗУ шуруповерта стопорит все запланированные работы. Но, применив смекалку, некоторые доступные инструменты, возникший вопрос о том, как заряжать аккумулятор шуруповерта без зарядного устройства, вполне можно с успехом решить. Существует несколько способов разрешения этой проблемы.

Подбор зарядного блока, подходящего по характеристикам.

На аккумуляторе, либо самом шуруповерте указаны параметры: величина напряжения (вольт), вместительность батареи (ампер/час). Такую же размерность тока, идентичную мощность должно выдавать ЗУ. Зарядный модуль от какого-либо другого аппарата, имеющее тождественные показатели, может зарядить АКБ шуруповерта: нужно оголить провода, подключить разъемы батареи посредством зажимов типа «крокодил».

Применение универсального ЗУ

Для приобретения имеются универсальные заряжающие блоки, выходные параметры которых регулируются по потребностям пользователя, индивидуальным особенностям типа аппарата, которое необходимо зарядить. Комплектация их включает переходник на самые популярные разъемы, зажимы-крокодилы, подойдут такие гаджеты ко многим типам аппаратов, инструментов.

Использование зарядного модуля для автомобильного аккумулятора.

Такой аппарат способен повредить батарею шуруповерта, т.к. его выходные характеристики иные, поэтому процесс зарядки может быть осуществлен только после их нивелировки. Наиболее безопасно использование автомобильной зарядки, оборудованной системой регулировки уровня напряжения, вольтажа. Если таковая присутствует, рекомендуется выставлять следующие параметры: при мощности аккумулятора 1,3 ампер/час, величину тока устанавливают на уровень 650 – 130 мА, то есть величину тока 0,5 – 0,1 части от общего объема мощности батареи.

Изготовление самодельного заряжающего блока

Возможно сфабриковать самодельный блок для зарядки накопителя. Для этого у вышедшей из строя батареи выпаиваются клеммы, соответственно полярности сквозь расширенные отверстия припаиваются провода. Месторасположение проводов уплотняется каким-либо наполнителем, например, рулончиком плотной бумаги/картона. Крышка закрепляется клеем на зарядном стакане. Собранный блок через переходник помещается в батарею.

Оборудование батареи USB-разъемом

Чтобы получить возможность пополнять АКБ шуруповерта через ЮСБ-зарядный блок, ее оборудуют таким разъемом, применяя предохранитель. Точки контактов спаиваются, предохранитель фиксируется на клей, собранный корпус закрепляется липкой изолирующей лентой.

Зарядка через внешние источники электричества.

Если электроинструмент сильно износился, возможен вариант приобретения универсального зарядного устройства для шуруповерта, либо блока, соответствующего именно вашей модели инструмента. Огромный выбор блоков питания шуруповертов, Вы найдете на MegaBattery.ru

Продолжая тему, можно подсоединить аппарат к какому-либо источнику электроэнергии. Обычно это осуществляется с помощью старого аккумулятора соразмерных параметров. В цепь интегрируется предохранитель силой тока 10А. Проводка должна иметь увеличенное сечение.

Какие меры предосторожности есть в таком способе зарядки

В процессе подзарядки не стоит сильно нагружать сеть. В противном случае могут вылететь пробки, особенно, если проводка в квартире или гараже старая. Когда напряжение выше требуемого, рекомендуется подсоединить к ЗУ одну или несколько лампочек. Они будут принимать на себя часть энергии, что позволит уберечься от перегрузки.

Важно соблюдать полярность, если перепутать плюс и минус, один из приборов сгорит. Когда наберется стартовая емкость, появится возможность завести мотор, а уже в поездке аккумулятор подзарядится от генератора

Но лучше не заряжать его, пока он подключен к бортовой системе клеммами. Иначе есть вероятность повреждения систем авто.

Меры предосторожности

Есть несколько мер предосторожности, с которыми надо ознакомиться перед применением аккумуляторного электроинструмента:

• хранить устройство можно при температуре не ниже 0 градусов;
• нельзя допускать, чтобы на батарею попадала жидкость;
• заряжать АКБ можно только при температуре 10-50 градусов тепла;
• нельзя заряжать поврежденный АКБ.

Довольно часто владельцы аккумуляторных шуруповертов сталкиваются с ситуациями, когда перестает работать батарея. В таких случаях придется подключать устройство к сети. Однако перед этим необходимо узнать, как перевести шуруповерт на питание от сети 220В и что для этого надо сделать.

Правила эксплуатации

Каждый человек перед использованием шуруповерта должен ознакомиться с правилами его эксплуатации. Выделяют несколько рекомендаций, которых надо придерживаться:

• работать надо только в устойчивой позе, следя за положением рук и ног;
• если приходится вкручивать шурупы на высоте, лучше использовать стремянку;
• каждые полчаса надо делать перерыв, чтобы инструмент остывал;
• при выполнении сверления надо закреплять заготовку, чтобы она была неподвижной.

Еще одно важное правило, которого следует обязательно придерживаться – регулярная проверка всех узлов. Перед работой надо осматривать шуруповерт, чтобы убедиться в отсутствии повреждений

Различные варианты выносных блоков питания

Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:

• из компьютерного БП;
• используя блок питания от ноутбука;
• из зарядки автомобильного аккумулятора;
• из инверторного сварочного аппарата.

Выносной источник питания из БП от компьютера или от ноутбука

В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.

Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.

Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:

• разбирают корпус компьютерного БП;
• убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
• затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;

• припаивают к желтому и черному проводам один конец шнура;
• разбирают шуруповерт;

подсоединяют к его соответствующим клеммам второй конец провода от БП;

в обратном порядке собирают инструмент.

В итоге получится оборудование примерно как на фотографии ниже.

Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.

Доработку устройства выполняют так:

• от выходного шнура зарядки срезают кусачками разъем;
• оголяют концы проводов;
• разбирают шуруповерт;
• припаивают проводки зарядки к соответствующим контактам инструмента;
• собирают электроинструмент;
• проверяют его работоспособность.

Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.

Концы шнура присоединяют к аккумуляторным клеммам.

Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата

Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.

Алгоритм переделывания следующий:

• подбирают 2 многожильных проводка нужного сечения;
• к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;

сгибают зачищенные концы в виде крючка;

разбирают шуруповерт;

к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);

хорошо изолируют электрические соединения, чтобы не было короткого замыкания;

выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.

Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).

Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.

Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.
