Как настроить торцовочную пилу с протяжкой

Как сделать торцовочную пилу своими руками

Для изготовления станины вам потребуются:

толстый лист металла;
стальные уголки (можно взять старую кровать).

Сварочным аппаратом в стальном листе прорезается отверстие, а его кромки обрабатываются напильником.

Электродвигатель для сборки инструмента своими руками слишком мощный не нужен, будет достаточно по мощности 900 Вт. Его устанавливают на основание посредством дополнительной пружины, которая выполняет функцию стабилизатора.

Для наклона инструмента нужно приложить усилия, в частности, чтобы сдвинуть рукоятку. Но в результате вы добьетесь плавного движения для пильного механизма.

Параметры прибора будут такими:

100 мм – радиус режущего диска;
1500 оборотов в минуту – такая скорость шпинделя.

Все эти параметры позволят посредством инструмента, собранного своими руками, с легкостью обрабатывать дерево толщиной до 70 мм.

Обязательно предусмотрите наличие регулируемых стоек и опор. В качестве основы маятниковой стояки возьмите швеллер, который будет опираться на металлическое основание.

В итоге наш инструмент будет более прочным и увесистым, но зато торцовочные работы с его помощью будут выполняться легко.

Можно взять трехфазный электродвигатель, обладающий мощностью 2200 Вт, а для опоры качающуюся плиту на шарнирных соединениях. За счет откидного устройства натягивается ремень шкива электрического двигателя. Маятник можно сделать на основе материала, который был подготовлен для каркаса.

Для комфортной работы с древесиной диаметр пилы должен составлять 420 мм, а количество оборотов шпинделя в минуту – от 2800. Как видите, качественную торцовку можно не только купить, но и собрать своими руками.

Преимущества самодельных торцовочных пил

Самодельные торцовочные инструменты имеют ряд таких преимуществ:

нет необходимости сильно вкладываться в приобретение. А комплектующие для сборки пилы стоят недорого. Таким образом, за относительно небольшие деньги вы получите многофункциональное устройство;
вы можете самостоятельно продумывать параметры конструкции, как самого станка, так и рабочего стола под него, также вы самостоятельно устанавливаете скорость вращения инструмента;
мастеру, собравшему аппарат своими руками, будет очень легко при необходимости разобрать его и починить, поскольку он хорошо осведомлен во всех его деталях и узлах.

Недостатки самодельных инструментов

Конечно же, наряду с преимуществами моделей самодельной сборки, есть и ряд недостатков у пил, собранных вручную, по сравнению с заводскими аналогами:

не все детали конструкции имеют хорошее качество, поэтому не будет гарантии, что инструмент прослужит в течение того или иного времени. Производители же всегда предоставляют покупателю информацию о гарантийном сроке службы изделия, который, чаще всего, составляет порядка трех лет;
плохая производительность по сравнению с заводскими аналогами. Конечно же, крайне сложно на основе подручных материалов своими руками собрать инструмент высокого качества и высокой мощности. Комплектующие должны быть подобраны максимально точно;
далеко не каждый мастер хорошо владеет информацией по электродвигателям и прочим механическим устройствам. Если выбор сделан неправильно, то инструмент придется часто чинить, а это может обернуться финансовыми вложениями, превышающими стоимость заводской пилы;
даже если заводская модель будет иметь с самодельной одинаковые технические характеристики, она будет более функциональной. Например, если с помощью самоделки можно выполнять только прямоугольные распилы, то с помощью заводской пилы можно обрабатывать доски под углом в 45 градусов;
безопасность применения. Крайне редко самодельная модель торцовки оснащена защитными кожухами, иногда детали имеют ряд незначительных дефектов, которые могут стать причиной травм при работе с инструментом. Заводские инструменты в использовании более безопасны.

Список источников

tehznatok.com
StroyVopros.net
mebel-expert.info
stroy-podskazka.ru
stanok.guru
2lzz.ru
pro-instrument.com
stroypomochnik.ru
remoo.ru

Устройство и принцип действия

Принцип действия торцовочной, дисковой и маятниковой пилы одинаков, различия их лишь в конструкции, выражающейся в способе использования (мобильное или стационарное), а также типах применяемых дисков. Основные элементы торцовочной пилы по дереву приведены на следующем рисунке.

Конструкция и основные элементы изделия

Работа торцовки осуществляется следующим образом:

при подаче напряжения на электрический двигатель он начинает вращаться, и его вращательное движение передаётся на механический редуктор;
на валу редуктора имеется посадочное место, на которое устанавливается пильный диск;
диск начинает вращаться вместе с валом редуктора после подачи напряжения на электродвигатель;
для безопасности использования пильный диск закрыт защитным кожухом;
для приведения в соприкосновение с обрабатываемой заготовкой используется рукоятка, а для возвращения в исходное состояние – возвратная пружина;
надёжность фиксации на рабочую поверхность обеспечивает станина, на которой размещены элементы фиксации заготовки (поворотный стол, упоры, вставка и т.д.);
включение и выключение прибора осуществляется при помощи кнопок управления (на рисунке не показаны), а также средств защиты (от заклинивания и тока КЗ, перегрева и прочих аварийных ситуаций).

Запил погонажных деревянных изделий с использованием торцовочной пилы значительно увеличивает производительность труда на данной операции, особенно в масштабах крупного строительного объекта

Как пользоваться инструментом

Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:

регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
исключение люфта поворотного стола в месте его фиксирования штоком;
регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45o;
регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.

Сравнение самодельных и готовых изделий: что лучше выбрать для дома

Заводские станки способны делать продольные пропилы высокого качества. Угол можно выставлять любой.

Основные преимущества торцовки из циркулярки от производителя:

функциональность;
оснащение системой безопасности.

Пилы самодельного производства не укомплектованы градуировочной шкалой. В большинстве случаев используются подручные детали, которые не отличаются надежностью. Поэтому, торцовка из ручной циркулярки не всегда имеет высокое качество.

Отличная торцовка из болгарки своими руками получается с использованием поршня и шатуна автомобильного двигателя. Такая конструкция незаменима в условиях мастерской.

Совет. Перед самостоятельным изготовлением дисковой торцовочной пилы, следует определиться, для каких целей она будет использоваться. От этого зависит тип будущей конструкции.

С протяжкой

Предназначены для сложного распила с соблюдением угла высокой точности. Пользоваться ими несложно, диагональная резка получается безупречной. Особенностью инструмента является поворотный модуль, упрощающий работу.

Основные правила

OSB-плиты являются одними из более фаворитных материалов, применяемых для отделки помещений. С помощью их можно создавать несущие элементы построек, выбирать в качестве различных видов обшивок. Употребляются подобные материалы при сборке корпусной мебели, лестниц и иных конструкций.

Выбирая это изделие для работы, следует ознакомиться с принципом производства данного материала. ОСП представляют собой материал, имеющий 3 либо больше слоев. Состоит любой из их из размолотой щепы, смешанной со смолой. Длина и толщина щепы может быть самой разной, при всем этом нацелены они в обратные стороны. Чтоб плита была более крепкой, все слои размещены в точном направлении, при всем этом размещение стружки в каждом слое происходит перпендикулярно предшествующему и последующему слоям.

В составе листовых древесных материалов имеются смола и клей для скрепления шпона, щепок и опилок. Благодаря этому плиты получаются упругими и достаточно плотными.

Хотя по определенным показателям подобные материалы превосходят цельные изделия, работать с ними время от времени бывает сложней. В главном это касается их распиливания.

Для высококачественного проведения распила OSB-листов следует использовать особые инструменты, также придерживаться неких правил.

Создают распил листов поначалу поперек волокна, а потом вдоль него. Это дозволит уберечь материал от деформации и расщепления.

Принципиальным фактором является верный подбор инструментов. Для распиливания на внутренней стороне больше подойдет пила (ручная либо ленточная). При работе на оборотной стороне почаще употребляется контурная либо дисковая плита.

При использовании циркулярной пилы нужно поддерживать скорость оборотов на достаточно высочайшем уровне.

Материал следует подавать плавненько, без рывков, по другому есть возможность его порчи.

Выбор подходящих для данного материала инструментов дозволит провести работу без заломов и других изъянов.

Как выбрать?

Прежде чем приобрести торцевую пилу, необходимо узнать ее базовые характеристики. Основополагающим условием является предназначение инструментальной оснастки. Если эксплуатация пилы предполагается в очень редких случаях в хозяйственных целях, в таком случае стоит приобрести торцовку с типовым набором опций. Для частого применения приспособления для распиловки изделий разных по ширине уместно купить многофункциональную торцовую пилу с протяжкой, которая делает более широким диапазон возможностей приспособления. Именно опция протяжки применяется для работы с предметами очень большой толщины и дает возможность увеличить ширину прорезания, параметр которой у обыкновенных модификаций недостаточно большой, что к тому же увеличивает функциональность инструмента.

Следующий аспект – безопасность инструмента. Независимо от цены оснащения в его структуре должен присутствовать оградительный кожух и функция блокирования случайного пуска приспособления

Выбирая инструмент, необходимо принимать во внимание его размер и массу. Он должен быть подвижным и удобным. При проведении работ на высоте желательно применять небольшое и легковесное приспособление, чем объемный тяжелый агрегат

Глубина и ширина прорезания обусловливает предназначение оснастки, конкретно указывает на то, что ей можно делать. Для качественной работы необходимо подбирать пильный диск размером не меньше 20 сантиметров. Чем данный параметр больше, тем проще пользоваться устройством. При поиске определенной модификации необходимо брать в расчет качественный показатель материала, из которого выполнены станина и поворотный блок

При проведении работ на высоте желательно применять небольшое и легковесное приспособление, чем объемный тяжелый агрегат. Глубина и ширина прорезания обусловливает предназначение оснастки, конкретно указывает на то, что ей можно делать. Для качественной работы необходимо подбирать пильный диск размером не меньше 20 сантиметров. Чем данный параметр больше, тем проще пользоваться устройством. При поиске определенной модификации необходимо брать в расчет качественный показатель материала, из которого выполнены станина и поворотный блок.

Достоинства и минусы самоделок

Наличие устройства помогает решить несколько вопросов:

края деталей становятся гладкими без заусенцев;
позволяет соединять смежные конструкции под углом;
при стыковке деталей не остается зазор меж ними.

Главные достоинства работы с самодельной торцовки:

во-1-х — экономия на покупке строительного материала;
во-2-х — технические свойства создаваемого инструмента можно подбирать самому: мощность мотора, размер отрезного круга, глубина пропила.

длительность эксплуатации находится в зависимости от вида материала, которое применяется при разработке оборудования;
самоделки не обустроены системами безопасности;
домашние устройства не имеют специальной градуировки.

Для справки! Как сделать из болгарки торцовочную пилу можно поглядеть на ютуб канале.

Маятниковая

Маленького размера станок, где режущий диск закреплен на маятнике. Лезвие движется вперед-назад, а обрабатываемое полотно может подниматься вверх-вниз и поворачиваться. Таким макаром, удается регулировать угол распила.

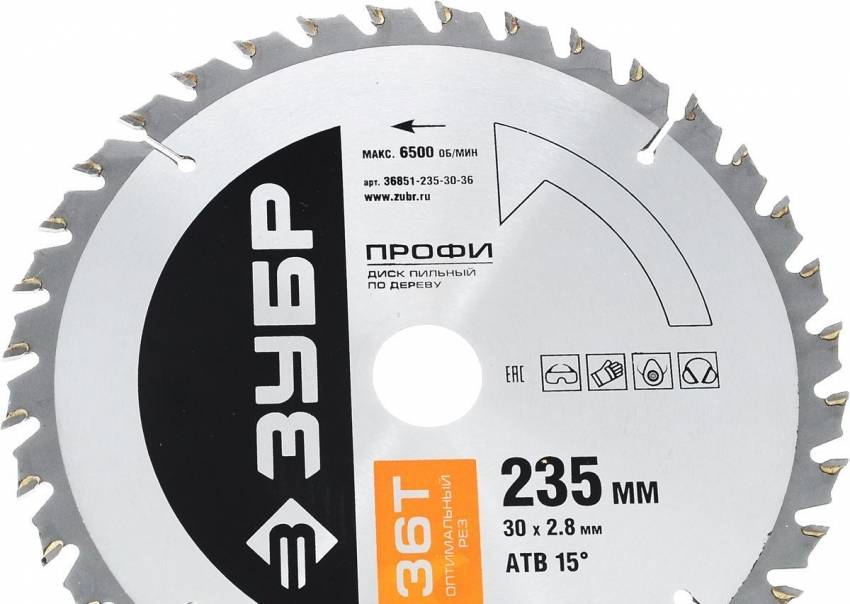

Выбор пильного диска для торцовочной пилы

Качество распила зависит от характеристик торцевой пилы и режущей детали. Диски для пилы различают:

по форме зубьев;
по наружному поперечнику;
по посадочному отверстию.

Посадочное отверстие или внутренний поперечник диска обычно равен 3 см. Значение внешнего поперечника может составлять 21, 25 или 30 мм. Данный показатель указывается в характеристике инструмента и на лицевой поверхности диска

Выбирая параметры режущего изделия, следует обратить внимание на двигатель, для которого подбирается конкретный типоразмер диска. Для мощных двигателей нецелесообразно использовать большие диски

В результате можно получить некачественный и неаккуратный срез.

Статья по теме:

Чем больше значение наружного поперечника, тем больше на нем располагается зубцов, и следовательно, меньше нагрузка на каждый из них. Этого говорит о том, что у больших дисков более длительный период эксплуатации. Диски с малым количеством зубьев целесообразно использовать для продольного реза, с максимальным – для поперечного. На поверхности любого диска указана его маркировка, максимальная скорость вращения, направление вращения и совместимость с инструментом.

Пильный диск необходимо выбирать, сходя из мощности инструмента

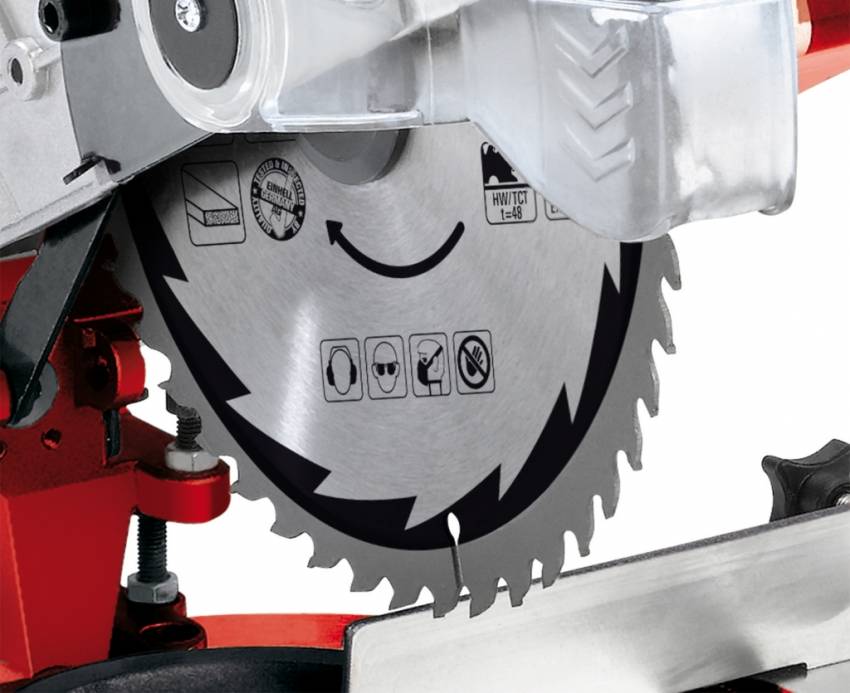

Конструкция зубьев диска для торцевой пилы по дереву

На качество обработки изделий влияет размер, заточка, геометрия и материал изготовления зубьев диска. Чем меньше размер зубьев, тем качественнее и аккуратнее получается срез

Это особенно важно для ламината и лакированного или окрашенного дерева. Для грубой обработки можно использовать диски с малым количеством больших зубьев

Они используются для резки фанеры и мягкой древесины.

На пильном диске можно найти рекомендации по его использованию

Для обработки пластика и композитов лучше выбирать диски с трапециевидными зубьями или с напайкой «тройная стружка». Для твердых пород дерева целесообразно использовать изделия с зубьями с твердосплавными напайками из карбида вольфрама или сплава кобальта. Для резки ДСП, фанеры и шпона предпочтительнее всего считаются диски с напайками АТВ.

Геометрия зубьев указывает на характер реза. В зависимости от этого различают диски для продольных, поперечных разрезов или для чистовой и аккуратной обработки. Некоторые диски для длительной работы имеют тонкие прорезы и плавные линии, благодаря которым компенсируется температурная деформация круга и снижается уровень шума при работе инструмента. Поверхность зубьев должна быть гладкой, без зазубрин, а край — достаточно острым. Диски изготавливаются из термообработанной стали с композитными наплавками.

Пильные круги для нарезки необходимо выбирать исходя из толщины и вида материала

Мощность и количество оборотов

При выборе пилы следует обратить внимание на ее мощность и частоту вращения режущей части инструмента. Эти параметры тесно связаны между собой

Чем больше мощность устройства, тем выше частота оборотов пыльного диска.

Срок эксплуатации более мощных устройств немного выше, чем у аналогов с более низким показателем. Стандартная величина мощности равна 1,6 кВт. Этого значения вполне достаточно для выполнения любого рода задач. Однако многие современные модели обладают мощностью в 1,8 кВт. Но это напрямую увеличивает вес агрегата и усложняет работу с инструментом. К тому же мощные модели требуют исправной проводки, чтобы при работе пилы не возникали замыкания и отсутствовали перебои с подачей электроэнергии.

Количество оборотов, которое совершает диск, влияет на качество реза. Чем больше это значение, тем аккуратнее и чище он получится. У современных моделей встроена функция регулировки количества оборотов, что удобно для обработки конкретного вида материала.

Срок эксплуатации профессиональных моделей торцовочных пил немного выше, чем бытовых устройств

Ремонт и регулировка торцовочной пилы: видео уроки устранения неисправностей

Торцовочная электропила бытовая или профессиональная независимо от модели и компании производителя должна преремонт и регулировка торцовочной пилыдварительно настраиваться на выполнение определенной операции. Ремонт осуществляют при обнаружении неисправностей в работе. Для того, чтобы правильно задействовать в работу изделие и отремонтировать в случае неполадок, необходимо знать устройство конкретной модели, которое можно почерпнуть из инструкции по эксплуатации и паспортных данных, которые производитель обязательно прикладывает к инструменту.

Применение, основные узлы

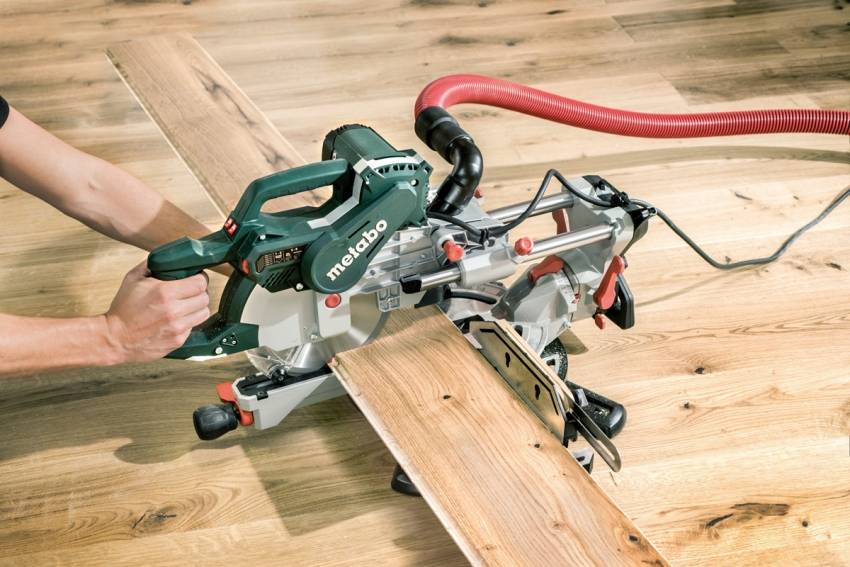

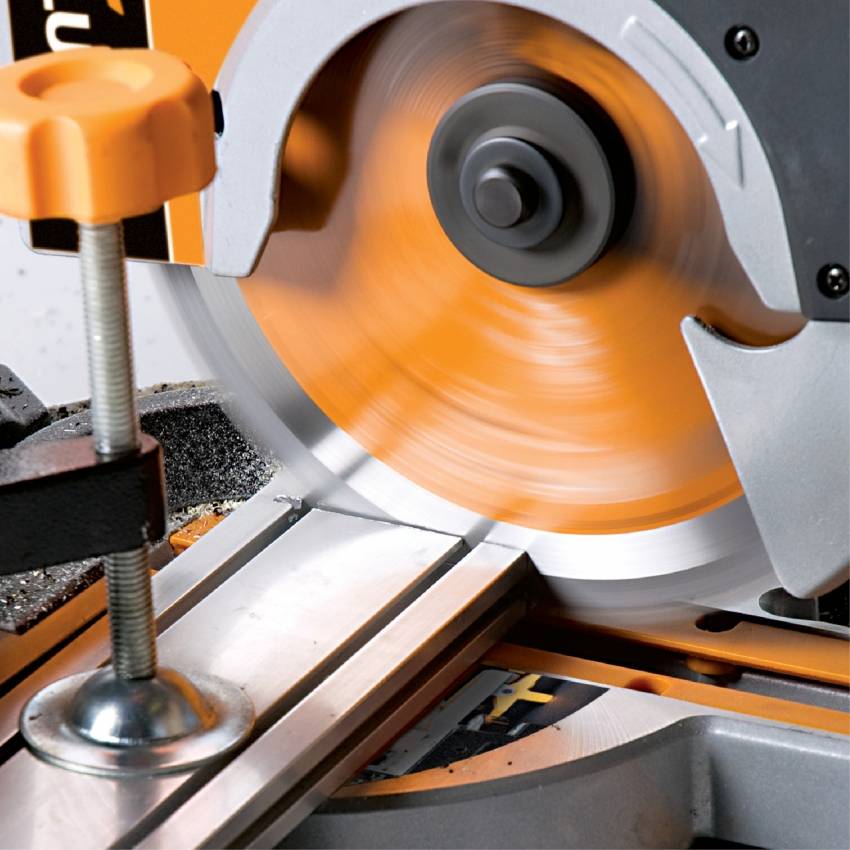

Торцовочная пила применяется для точной и плавной резки заготовок из дерева, пластика, мягкого металла, включая профильный, композитного материала под прямым или необходимым углом с определенной точностью в горизонтальной и вертикальной плоскости. Также они используются для изготовления пазов и выборки материала.

Особенности применения торцовочных пил

Такого рода инструменты хороши тем, что они компактны и не весят слишком много. Максимальный вес торцовочного станка составляет 30 кг, зависит этот показатель от модели и ее функциональных особенностей.

Торцовки достаточно широко применятся в области деревообработки, где с их помощью можно выполнять большое количество задач.

Пилы данного типа позволяют совершать соединения в «ус», и подобные станки очень популярны в багетных мастерских и при производстве мебели.

Некоторые отрезные модели инструментов оснащаются заменяемыми дисками, которые предназначены для резки того или иного материала. В основном все виды торцевых пил выполнены так, что их можно ставить под определенным углом и размером при повороте рабочего стола. А некоторые модели позволяют делать поворот лишь в одну сторону, это наиболее дешевые варианты. Естественно, что стоимость модификаций торцовки, которая может поворачиваться в разные стороны, будет значительно выше.

READ Мех Пила Своими Руками

Если инструмент можно поворачивать на 360 градусов, с его помощью можно обрабатывать даже очень сложные заготовки. Его пильная головка имеет наклон по отношению к столу, а регулировать его поворот можно без труда. Но помните, что для того, чтобы определить угол поворота, нужно определиться с материалами и заготовками для работы.

Наиболее оптимальный поворот инструмента на угол составляет порядка 50 градусов.

DeWALT DW743N

Универсальная комбинированная модель DeWALT DW743N относится к профессиональному инструменту и при работе с различными видами материалов показывает высокое качество обработки. Высокая мощность электродвигателя в 2000 Вт позволяет этому инструменту отлично справляться с пластиком, мягким металлом, деревом, ламинированным паркетом и другими материалами. Удобство в управлении и дополнительная защита стали возможны благодаря внедрению нового механизма, при помощи которого кожух диска автоматически переходит в необходимое положение при использовании торцовочной пилы.

READ Как Сделать Пилу Из Крышки

Краткий обзор основных неисправностей

Как любой инструмент и приспособления, пила может по разным причинам выйти из строя в процессе эксплуатации. И тогда необходим ремонт, который зависит от вида поломки. Некоторые виды выхода из строя торцовки можно отремонтировать самостоятельно, более сложные требуют обращения в специализированные мастерские по ремонту торцовочных пил.

Основными видами поломок являются:

выход из работоспособного положения двигателя или редуктора торцовки. Об этом свидетельствует запах гари, искрение, не способность диска совершать обороты или нестабильная работа инструмента. Для ремонта необходимо двигатель и редуктор снять с мест крепления и проверить работоспособность

В первую очередь обращают внимание на целостность составляющих устройств, наличие смазки. У редуктора вал не должен проворачиваться, у двигателя не должно быть замыканий

Щетки, при их наличии, не должны иметь износ более 40 %;
расхождение поверхностей пилы в боковом упоре. Это является причиной не точности пиления. Принимаются специальные меры, позволяющие устранить такой вид неисправности;
нарушена точность получения поверхности реза. Причиной может быть кривизна пильного диска или фланца. Обнаруживается такая поломка несколькими методами, устраняется заменой этих деталей.

Рекомендации по выбору

Торцовочные пилы с регулировкой оборотов и без выпускаются российскими и зарубежными производителями в большом ассортименте. Такими изделиями пользуются профессиональные столяра, строители и любители выполнять многие работы своими руками. Важная характеристика торцовки – ширина и глубина реза. Не стоит забывать и о скорости реза. Рекомендации по выбору конкретной модели следующие:

определиться для каких целей покупается торцовка и какой спектр работ можно выполнять (бытовая или профессиональная);
узнать какая система безопасности установлена (у хорошей модели торцовки имеется отключение в автоматическом режиме при застопоривании диска, наличие плавного пуска, защита от электропробоя, короткого замыкания и в случае перегрева двигателя, автоблокировка во время замены диска);
узнать мощность двигателя, количество оборотов, диаметр и характеристики пильного диска;
узнать ширину и глубину реза, которые можно выполнять на конкретном инструменте;
поинтересоваться наличием дополнительных функций (подсветка, наличие быстрого закрепления заготовки, электронной системы);
определиться с габаритными размерами;
узнать массу инструмента.

Электропила-торцовка с правильно подобранными техническими характеристиками для конкретного вида работ при надлежащей эксплуатации способна служить длительное время безотказно. Для этого, обязательно необходимо ознакомиться с рекомендациями компании, которая ее изготовила. Они указаны в инструкции по эксплуатации. Там же даны указания по вопросам как, наиболее часто встречающимся поломкам и способам их устранения. Наладка перед началом работ, регулировка в процессе эксплуатации и способы ухода за пилой позволят пользоваться инструментом длительное время без ремонта.

Регулировка торцовочной пилы – фото

A. Наладка угла наклона. Пластиковый чертёжный угольник отлично подходит для контроля углов 45°. У него более длинные стороны, чем у колодки комбинированного угольника.

B. Установите упор под прямым углом к диску. Прижав колодку угольника к упору, убедитесь в отсутствии зазора между линейкой угольника и плоскостью диска.

C. Регулировка цельного упора. У такого упора, состоящего из одной детали, правая и левая стороны соединены дугообразной перемычкой. При смещении одного конца другой поворачивается тоже.

D. Регулировка составного упора. Сначала отрегулируйте и зафиксируйте левую часть упора. Затем прижмите к ней длинную линейку-правило, положив плашмя на пильный столик, и выровняйте по ней правую часть упора.

E. Регулировка неподвижного упора. Ослабьте все винты крепления шкалы поворота и установите пильный диск перпендикулярно упору.
