Как болгарку использовать для изготовления циркулярки

Как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу, Как сделать торцовочную

Метки: сделать циркуляцию пилу из ручной дисковой пилы своими руками.Занимаюсь изготовлением ульев-лежаков. Циркулярка делалась именно для этого.Далее, для торцовки одинаковых заготовок и пропиливания пазов, сделал торцовочную каретку.

Торцовочная пила своими руками.Стусло для циркулярки либо торцовка своими руками. — Продолжительность: Андрей Невашедело просмотров. Дерево является наиболее пользующимся популярностью материалом, который отлично поддается обработке. Хотя, для фиксированных углов можно будет и сделать отверстия. Торцовочная пила своими руками. Легче — на торцовочной каретке переворачиваешь доску и ещё раз проходишь. На базе ручной дисковой пилы была сделана торцовочная пила, которая очень хорошо проявила себя в вырезании серии кругов из ДСП.Стусло для циркулярки или торцовка своими руками.

Коль скоро же вы не рискуете собственноручно сооружать торцовочное устройство для бытового использования, и у вас в наличии имеется обыкновенная дисковая пила, на помощь придет специализированная подвижная каретка для циркулярки. Сбоку станка расположены органы управления: Различаются маятниковые употреблял ы также по размерам и типам используемых пил ьных дисков. Несмотря на наличие станины, это оборудование не считается стационарным, поскольку имеет возможность устанавливаться в всяком месте, перевозиться или же переноситься туда, где необходимо выполнять распил. Широкое применение при больших объёмах дел с досками, брусками и другими пиломатериалами из дерева либо композитных материалов на основе древесины, находят торцевые пилы. Как сделать самодельный торцовочный станок (торцовку) по дереву своими руками. Конструкция торцовки идентична с дисковой пилой, установленной над трудящимся столом.Как сделать циркулярку своими руками из ручной дисковой пилы.

Тем не менее, мысли по стационарному креплению циркулярки даром не прошли, и как скоро замаячила необходимость в торцовке я принял решение попробовать сделать ее из ручной циркулярной пилы. Ответ на комментарий vgik-alex , написанный 2 года назад. Сбивается и скрепляется конфирмантами. Эксплуатировать их удобно в стационарном режиме. Торцевая пила по дереву: выбираем, настраиваем, делаем из болгарки и циркулярки.5 Если пила не включается — характерные неисправности и ремонт6 Из чего можно сделать электронную пилу своими руками.

А после обеда принял решение еще продвинуться в этом направлении и переоборудовал циркулярку в торцовку.Я сразу устроил оправки-шаблоны 90 и 45 градусов, по необходимости нарежу и на другие углы.Вся прелесть торцовочной пилы в продольной протяжке От задач находится в зависимости. Чаще всего семейные умельцы собирают торцовочную пилу из болгарки. ЗАЗ Хищный 2. Через отверстие в упоре вставлять штифт и потом отмечать упор под необходимым углом. Когда еще только предстоит брать, то это естественно очень хорошо. Торцовочная пила.О том, как сделать пилораму из болгарки, показано в этом видео: Интересные моменты использования самодельной циркулярки.

Метки: сделать циркуляцию пилу из ручной дисковой пилы своими руками.Занимаюсь изготовлением ульев-лежаков. Циркулярка делалась именно для этого.Далее, для торцовки одинаковых заготовок и пропиливания пазов, устроил торцовочную каретку. На официальном сайте — http: Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. Иногда появляется потребность изменить ширину доски или толщину бруска. При протяженности дуги, скажем, 80 мм, в центре упора ход станет в два раза меньше — 40 мм.

Чтобы можно было торцевать заготовки под определенным углом, в момент сборки торцовочная пила снабжается особыми ушками, наваренными с наружной стороны станка на небольшом расстоянии друг от приятеля. У меня Зубр недорогая, вроде 5 тыс. Станина производится из регулируемых опор, металлического уголка и стоек от старенькой кровати. Приступая к сборке торцовочного станка своим руками необходимо быть готовым к тому, что при работе такой аппарат издает много шума, и это чуть ли не единственный его недостаток.

Просверлил шину совместно со столешницей. Распиловку досок можно произвести модернизированной болгаркой. У нас холодильник прослужил

Техника безопасности

При работе с циркулярной пилой следует соблюдать определённые правила техники безопасности:

Перед запуском агрегата следует принять определённые меры по предотвращению вероятности травм. При использовании ручного инструмента нужно расположить кнопку запуска на удалении от режущего элемента. Если применяется стационарная конструкция, то стол с механической частью заблаговременно привинчивается к полу.

Циркулярка – это потенциально опасное устройство, поэтому при работе с ним требуется повышенная внимательность. В первую очередь, запрещается стоять на одной линии с вращающимся режущим элементом. Кроме того, крайне не рекомендуется держать рядом с ним руки на расстоянии ближе, чем 20 см.

Настоятельно рекомендуется подавать древесину к диску циркулярной пилы при помощи специальных брусков. Иначе имеется риск травмировать руки, если произойдёт внезапное соскальзывание материала.

При правильном соблюдении всех этапов работ собственноручно изготовить циркулярную пилу – это несложная задача. Таким образом можно сэкономить немало средств и затрат времени. Подобный инструмент будет полезен при выполнении различных операций по дому.

«Циркулярка из циркулярки»

В среде столяров-самоучек считается, что превращение ручной циркулярной пилы в станковый инструмент — самый простой метод получения сразу «трех зайцев», а именно:

• высокого качества реза, гарантированного высокими оборотами вращения пилы;
• вала, установленного в коллекторном двигателе на подшипники, с честью выдерживающего радиальную нагрузку;
• идеального (консольного) крепления диска, оно дает возможность относительно быстрой замены режущего инструмента, поэтому разборки циркулярки не потребуется.

Главное преимущество изготовления такого станка — «родной» двигатель, гарантирующий максимум производительности благодаря идеальному вращающемуся моменту, оптимальным оборотам. Другие плюсы данного решения:

1. Относительно простая фиксация, позволяющая быстро снять пилу в случае большой необходимости.
2. Мощный двигатель, обеспечивающий долгую работу из-за способности выдерживать значительные нагрузки.
3. Нормальный тепловой режим, который гарантирует принудительная вентиляция этого ручного инструмента.
4. Возможность получить достаточную глубину реза, используя диски большого диаметра. 60-75 мм — величина, дающая хороший шанс сделать качественные заготовки для различных изделий, изготавливаемых в домашних условиях.

Станина и столешница

Переделка ручной пилы в циркулярный станок начинается с изготовления стола (либо корпуса-коробки), с обратной стороны которого потом будет крепиться ручной электроинструмент таким образом, чтобы над поверхностью столешницы выступала часть режущей кромки.

Форму и размер стола выбирают, ориентируясь на габариты будущих пиломатериалов. Если планируют делать заготовки небольших размеров, то вполне хватит длины 1500 мм, ширины — 600-700 мм. Для изготовления станины циркулярки подходит стальной уголок, имеющий ширину полки, равную 25-30 мм. Сверху и снизу конструкцию усиливают распорками, сделанными из того же уголка или арматуры. Этот вариант оптимален, чтобы обеспечить каркасу станка максимальную жесткость.

Для столешницы чаще выбирают ламинированную ДСП либо ОСП, некоторые мастера останавливаются на фанере, толщина этого материала — 15-20 мм, но можно взять более тонкий материал, а затем соединить вместе 2 листа. Элементы, составляющие столешницу, совсем не обязательно должны быть одинакового размера, иметь симметричное расположение относительно станины. Главное, чтобы конструкции не грозил риск опрокидывания.

В столешнице делают запил, предназначенный для выдвижения диска. Ту часть поверхности стола, что будет прилегать к режущему инструменту, нередко закрывают жестью, металлическим листом (алюминий, сталь), текстолитом или пластиком. Такое решение дает возможность максимально облегчить перемещение деревянного пиломатериала.

Модификация управления пилы

Такие операции можно выполнять лишь в одном случае: если у инструмента закончился гарантийный срок. Для удобства управления циркулярным станком контакты кнопки и гашетки (рычага) выводят на внешний электрический выключатель, который крепят на корпусе в удобном месте, но там, где полностью исключены случайные нажатия.

Если хозяин предусматривает в будущем возможность периодически снимать ручной инструмент, то контакты фиксируют изолентой либо хомутом. Шнур циркулярки в этом случае включают в переноску, оснащенную кнопкой-выключателем.

Направляющая линейка

Она необходима для точного реза материала разной ширины, поэтому эта линейка (упор) обязана уметь перемещаться параллельно режущей кромке. Такой элемент также изготавливают из стального уголка. В столешнице делают прорези, в которых крепят концы направляющей с помощью винтов.

Более простой вариант — сосновая доска. Ее ширина — 40 мм, длина ее — на 200 мм больше, чем у стола. Сначала в нижнюю часть выступающих краев запрессовывают гайки, а винтами фиксируют Г-образные зацепы. После установки доски на столешницу циркулярки их притягивают винтами, благодаря им крючки поднимаются и надежно крепят линейку. Так же легко ее можно переместить в любое место.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

• пропил делают в цельном листе;
• столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Как правильно работать и советы по применению

Применение болгарки в качестве цркулярки вовсе не делает этот инструмент более безопасным, именно поэтому работы необходимо выполнять строго в защитном обмундировании, и соблюдать технику безопасности. При работе на самодельной циркулярке нужно учитывать следующие рекомендации:

1. Работы начинать проводить только после того, как инструмент наберет рабочую частоту вращения шпинделя
2. Продолжительность непрерывной работы не должна быть более 15-20 минут, чтобы не допустить перегревания мотора
3. Болгарка должна использоваться только с защитным чехлом, даже несмотря на то, что основная ее часть располагается под столешницей
4. Если частота вращения шпинделя электроинструмента выше 10 000 оборотов в минуту, то от такой скорости в линии реза будет возникать задымление древесины, и как результат, порча внешнего вида и даже возгорание. Чтобы исключить возникновение такого недостатка, скорость вращения шпинделя необходимо уменьшить при помощи специального устройства для снижения напряжения. Снижая напряжение, падает количество оборотов
5. Если в процессе пиления происходит снижение скорости или полная остановка режущего круга, то надо оперативно убрать заготовку, освободив диск от контакта. Если пренебречь этой рекомендацией, то на болгарке может сгореть мотор

https://youtube.com/watch?v=bwipOVxvONw%3F

Из болгарки сделать циркулярку своими руками не трудно, и для достижения результата понадобится минимум вложений и максимум воображения. Готовый инструмент можно использовать для распиливания досок, брусьев, бревен, ДВП, ДСП и фанеры. С таким помощником в хозяйстве, можно быстро исключить необходимость применения ручной ножовки.

Публикации по теме

Изготовление кожуха на болгарку для подключения пылесоса

Старая ручная дрель — что можно из нее сделать своими руками

Насадка на болгарку штроборез самостоятельное изготовление

Отрезной станок из болгарки как сделать самому

Поэтапное изготовление циркулярки

Чтобы из циркулярки сделать болгарку, необходимо следовать инструкции:

1. Изготовление станины. Каркас основания под стационарную из болгарки дисковую пилу выполняется из металла, а столешница – из МДФ или фанеры, которая покрывается металлическим листом. В столешнице нужно сделать прорезь под режущий диск, а каркас желательно прикрутить к полу для устойчивости конструкции.
2. Установка болгарки. Болгарка крепится под столешницей к специальной планке. Для фиксации используют струбцины для УШМ или самодельные хомуты, притягивающиеся гайками. Все резьбовые соединения скрепляются фиксаторами. Режущий диск устанавливается таким образом, чтобы над уровнем столешницы выступала максимальная его часть. Над диском необходимо установить защитный козырек, который можно приобрести в любом строительном магазине. Его нужно прикрепить на петли так, чтобы он откидывался. Защитный козырек ручной циркулярки из болгарки можно сделать и самостоятельно, используя фанеру или ДСП. Сверху лучше оборудовать смотровое окошко, чтобы следить за процессом распила. Эта важная деталь существенно повысит безопасность инструмента во время работы.
3. Изготовление упорной планки. Упорная планка устанавливается параллельно режущей кромке, изготавливается из металлического уголка. Она должна быть скользящей, поэтому не крепится непосредственно к столешнице, а устанавливается на отдельную фанеру. Пластина с упорной планкой крепится к столешнице струбцинами для УШМ.
4. Проводка электричества. Провода выводятся на левую переднюю ножку станины, подключаются к удлинителю с кнопкой включения. Для удобства во время работы провода можно закрепить под столешницей строительным степлером.

Настольная циркулярная пила

Иногда возникает потребность изменить ширину доски или толщину бруска. Оптимальный вариант для такой работы – циркулярная пила, особенно, если досок много. Для распила досок небольшой длины (1-2 м) очень пригодится настольный вариант циркулярки. Не обязательно покупать такой станок, его можно сделать своими руками из той же болгарки.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

• верхний стол предназначен для продвижения обрабатываемой детали;
• нижний служит упором для шлифмашинки.

Диск проходит через паз в верхней поверхности. Если угол соприкосновения двух плоскостей снабдить поворотными петлями, то появится возможность регулировать рабочую высоту пильного диска для уменьшения площади трущихся поверхностей.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Подготовка к переделке болгарки в циркулярную пилу

Для изготовления циркулярной пилы из болгарки потребуются следующие материалы и инструменты:

• болгарка;
• дрель;
• плита ДСП;
• шурупы;
• клей или жидкие гвозди;
• пластиковые хомуты.

Первым подготовительным шагом послужит изготовление основания. Это может быть крепкий деревянный короб с ровными стенками или рамный каркас, собранный из металлического уголка.

Основание, на которое будет монтироваться циркулярная пила из болгарки, должно быть достаточно широким и устойчивым.

Если нет готового, то можно собрать его из подручных средств. Например, из ДСП или досок и фанеры, скрепив их с помощью шурупов и жидких гвоздей.

Видео:

Второй подготовительный шаг состоит в изготовлении упора для корпуса болгарки. Он собирается из подходящих по размеру досок или кусков ДСП.

Толщина упора для корпуса должна быть такой, чтобы защитный кожух диска болгарки плотно прилегал к боковой поверхности короба основания без зазоров и щелей.

Длина упора должна быть достаточной для надежного крепления его к боковой поверхности основания и монтажа фиксирующих корпус болгарки скоб или хомутов.

Желательно предусмотреть место для крепления шланга удаления опилок из рабочей зоны. Его следует располагать в той стороне, куда направлено движение диска, иначе тот будет бесполезен.

Это делается, чтобы регулировать глубину пропила циркулярной пилы путем смещения корпуса болгарки вдоль упора.

Ширина упора примерно равна расстоянию от нижней кромки защитного кожуха до края корпуса болгарки.

Крепится упор к боковой поверхности основания при помощи шурупов и клея. Края упора не должны выступать за кромку будущей рабочей поверхности. Не должен выступать за кромку край защитного кожуха диска.

Третий подготовительный шаг состоит в прикреплении рабочей поверхности к основанию. Рабочая поверхность должна быть гладкой и ровной, не иметь сколов и задиров.

Видео:

https://youtube.com/watch?v=K2u3zO1l9EY

Другие края не должны сильно выступать за пределы основания, чтобы не нарушить устойчивость конструкции при работе.

Этапы самостоятельного изготовления

Лесопилка нуждается в наличии специального деревообрабатывающего оборудования — пилорамы. Можно купить ее уже готовую в магазине, но это будет стоить довольно дорого. Поэтому вопрос, как сделать пилораму в домашних условиях, остается актуальным.

Самодельное устройство из бензопилы

Приспособление для распиловки бревен бензопилой своими руками — наиболее распространенный вариант изготовления этого типа оборудования дома. Процесс занимает немного времени, а самоделка способна работать длительное время без ремонта.

Для работы понадобятся такие материалы:

• сварочный аппарат с электродами;
• шурупы;
• гвозди;
• столбики;
• электропила;
• роликовые подшипники.

Перед тем как сделать пилораму своими руками, специалисты советуют обратить внимание на такие моменты:

1. Если планируется распиливать бревна большого диаметра, необходимо для работы использовать более мощные пилы с длинной цепью и шиной.
2. Для подачи тяжелой древесины необходимо предусмотреть наличие специального домкрата. Доска же будет приниматься посредством использования погрузчика.
3. При работе необходимо продумать механизм для фиксации бревен. Это предупредит вибрацию рабочего материала.
4. Бензопила должны быть довольно мощной, что поможет сделать распиловку быстрее и проще.
5. Станок рекомендуется оборудовать электрическим двигателем. Это поможет сэкономить затраты на производство.
6. Приспособление для бензопилы продольной распиловки своими руками должно иметь такую высоту, при которой у оператора не будет уставать спина и руки.

Самодельная пилорама из бензопилы, чертежи которой можно найти в специальной литературе, довольно проста в изготовлении. Изготовление проводится по такой схеме:

• Создать каркас посредством сваривания уголков или труб в конструкцию необходимого размера;
• Для выполнения салазок можно использовать деревянные доски, которые в месте движения салазок покрываются оцинкованным листом или нержавейкой. Можно также использовать для этого уголок, по которому будут двигаться ролики. Есть также возможность выполнения этого устройства из рельсов. Все зависит от нагрузки, которой будет подвергаться станок;
• Изготовить салазки можно из 50 мм доски;
• Изготовление механизма, который будет регулировать толщину доски. Можно использовать вариант, который предлагают специалисты . В нем происходит движение рабочего материала, а режущий элемент закреплен неподвижно. Такая конструкция подходит для работы с небольшими бревнами.

Можно также использовать вариант, при котором бревно остается неподвижным, а режущая часть станка двигается по специальной линейке. Монтаж бензопилы выполняется при помощи специальных креплений на станине оборудования.

По завершении работы необходимо проверить прочность станка и выполнить наладку его функций.

Приспособление из болгарки

Есть также возможность изготовления пилорамы в домашних условиях, основой для которой служит болгарка. Этот вариант станка обладает практичностью эксплуатации и простотой выполнения. Для выполнения оборудования можно придерживаться такой инструкции:

1. Упор изготавливается из уголков, расположенных по сторонам каркаса. Их края необходимо закруглить.
2. На корпус надевается хомут из металла и закрепляется винтами по краям.
3. Ручка выполняется самостоятельно из металлического прута, трубы или поперечной скобы.
4. Для выполнения регулировочной штанги можно использовать стальной прут диаметром 0,4 — 0,6 см. Его конец загибается в виде петли.
5. Чтобы обеспечить вхождение штанги в ручку, необходимо на задней части ручки нарезать небольшую резьбу.

Болгарка представляет собой углошлифовальную машинку. Поэтому необходимо учитывать такие моменты:

• Продолжительность непрерывного использования самодельной пилорамы из болгарки не должна превышать 20 минут, чтобы избежать перегревания мотора станка;
• Стандартная защита диска не подходит для самодельного устройства. Необходимо изготовить защитный кожух своими руками.

Перед началом эксплуатации этого вида пилорамы, мобильный цепной механизм нуждается в предварительной проверке и регулировке. Глубину пропила можно отрегулировать при помощи гаек, которые или затягиваются, или отпускаются. Ручной вариант пилорамы отличается простотой конструкции. Это значительно упрощает работу с ней.

Циркулярную пилу широко используют домашние мастера для проведения различных типов работ. Изготовление ручной циркулярки из болгарки – простой процесс, не требующий особенных навыков. Его можно выполнить при помощи подручных материалов

Но важно учесть, что подобный инструмент не способен полностью заменить профессиональное устройство

Изготавливаем упор для корпуса УШМ

Упор для корпуса – важная деталь, которая привинчивается саморезами к боковой поверхности подготовленного ранее стола. Сделать его можно из остатков деревянных заготовок или все тех же ДСП-плит. Требования к упору следующие:

• ширина изделия должна быть равно промежутку между краем корпуса и самой нижней точкой кожуха;
• толщину нужно подбирать таким образом, чтобы между кожухом болгарки и основанием не оставалось щелей;
• длина должна позволять надежно присоединить упор к основанию, а также расположить хомуты для крепления УШМ.

Желательно также продумать дополнительные фиксаторы для шланга для отведения опилок.

Закрепляется упор для корпуса болгарки по диагонали боковой части стола-основания. Это необходимо для того, чтобы обеспечить возможность перемещать углошлифовальную машину вдоль детали и регулировать тем самым значение глубины пропила. Данная функция поможет работать с досками и заготовками практически любой толщины.

Процесс изготовления циркулярки

Для того, чтобы сконструировать циркулярку из болгарки своими руками, необходимо продумать конструкцию станка

Важно определить задачи, для которых будет использоваться самодельное устройство. После этого требуется создать чертеж

В нем указываются основные элементы конструкции, их размеры и рабочие характеристики.

При изготовлении циркулярки необходимо соблюдать технику безопасности:

1. Монтажные работы выполняются только в спецодежде. Глаза должны быть защищены очками, руки – перчатками.
2. Все механизмы устройства должны быть плотно закреплены. Нельзя допускать подвижки болгарки. Электроинструмент должен быть зафиксирован на основании стола или верстака.
3. Разрешается установка только высокоскоростных пильных дисков.

Процесс изготовления ручной циркулярки требуется навыков владения станковым оборудованием

Также важно знать специфику работы и функционал болгарки

Материалы и приспособления

Для создания ручной циркулярки из болгарки потребуются следующие приспособления:

Болгарка. Рекомендуется использовать модели с мощным электродвигателем, чтобы распиливать доски большой толщины.
Диск. Он должен соответствовать диаметру посадочного отверстия

Важно, чтобы на диске присутствовали зубья. Рекомендуется использовать диски с абразивным покрытием или алмазным напылением.
Электродрель

Она использования для проделывания отверстий, необходимых для установки кронштейнов.
Сварочный аппарат. Он соединяет металлические пластины.
Древесно-стружечные плиты.
Инструменты для проведения замеров: линейка, штангенциркуль.
Хомуты, болты, уголки, гайки и иные крепежные соединения.
Молоток, отвертка, плоскогубцы и гаечный ключ.

Для изготовления станины используется сталь. Рекомендуется изготавливать рабочие поверхности циркулярки из фанеры или МДФ. Толщина фанерных листов должна составлять 9-12 мм.

Инструкция по изготовлению

Процесс изготовления ручной циркулярки из болгарки осуществляется в несколько этапов:

Сборка станины в соответствии с чертежом. Основание под станок можно сделать из уголка или трубы с прямоугольным сечением. Части станины соединяются посредством сварки

Важно, чтобы основание циркулярки было устойчивым.
Установка древесно-стружечных или фанерных плит на поверхность основания. На рабочей поверхности делается прорезь для фиксации пильного диска.

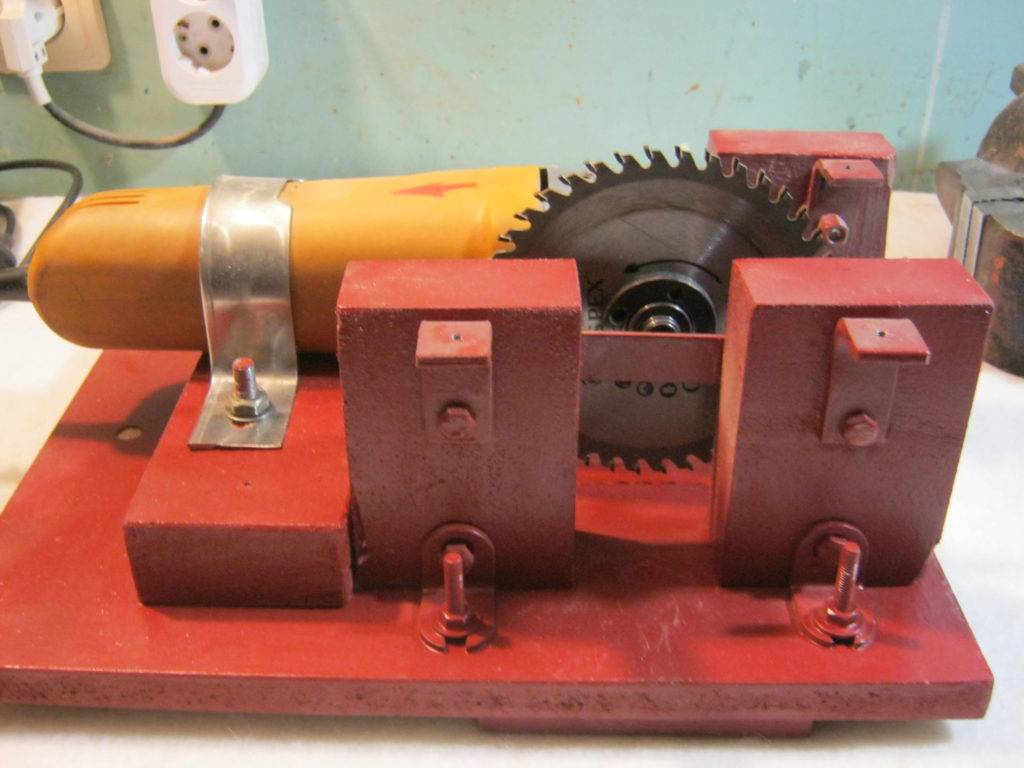

Прикрепление болгарки к рабочей поверхности с помощью изогнутых пластин их металла

Дрелью проделываются углубления для болтов.
Вывод провода от пусковой кнопки на боковую кромку болгарки посредством уголка. Это позволяет отключать оборудование из любого положения при экстренных ситуациях. В целях безопасности рекомендуется расположить кнопку на дальнем расстоянии от пильного диска.
Изготовление скользящей упорной планки, предназначенной для настройки толщины отрезаемых частей заготовки. Упор закрепляется струбцинами.

После окончания монтажных работ необходимо проверить работоспособность циркулярного станка. Диск должен вращаться строго в 1 направлении. В противном случае нижняя кромка будет двигаться, что приведет к разбросу опилок и иного производственного мусора, возникающего в процессе пиления досок. Рекомендуется протестировать самодельное устройство, распилив тонкую деталь

Важно, чтобы перед началом пиления станок набрал рабочую частоту вращения шпинделя

Возможные варианты маленьких, сделанных своими руками циркулярных пил

Для создания маленькой пилы стоит применять такие же правила, что и при создании устройства из болгарки. Но в этом случае в качестве подставки стоит применять не козлы, а станину. На нее нужно установить небольшой стол с зафиксированным инструментом.

При изготовлении инструмента стоит правильно выбрать высоту конструкции, на которой будет лежать материал для распиливания. Если разместить его слишком высоко или очень низко, есть риск дискомфорта.

Если требуется сделать пилу совсем маленьких размеров, можно использовать трубу ПВХ. При этом двигатель допустимо взять от детской игрушки. В качестве соединительного материала подойдет клеевой пистолет. Питание циркулярки возможно от сети или от батареек.

Для обработки маленьких заготовок делают компактное устройство

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

Особенности

Сразу стоит учесть: все эксперименты с УШМ должны проводить только основательно разбирающиеся в этой технике люди. В противном случае последствия могут оказаться непредсказуемыми (и едва ли приятными для «изобретателей»). Чтобы использовать шлифовальную машину для пиления, понадобятся обязательно специальная рукоять, защитное устройство и диск особого вида. Типичная цепная насадка-пила на болгарку включает:

• шину, крепящуюся к инструменту;
• рукоять;
• звездочку, насаживаемую на вал;
• комплект крепежных изделий и инструментов для работы с ними;
• изолирующий пользователя щиток.

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

• 1 – рама (станина);
• 2 – боковая панель;
• 3 – пусковое устройство;
• 4 – механизм регулирования высоты стола, 13 – его упоры;
• 5, 6 и 7 – две половины распиловочного стола с основанием;
• 8 – электродвигатель;
• 9 – площадка для установки мотора;
• 10 – шпильки (М10);
• 11 – пила;
• 12 – вал;
• 14 и 16 – соответственно ведомый и ведущий шкивы;
• 15 – ремень;
• 17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.
