Циркулярка из болгарки: технология изготовления электропилы

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Неплохо бы предусмотреть регулировку высоты стола или выноса диска над его поверхностью — тогда появится возможность выпиливать продольные пазы в доске.

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

О том, как сделать пилораму из болгарки, показано в этом видео:

Ручная циркулярка из болгарки

При изготовлении самодельного станка нужно учитывать, что они могут быть стационарными и переносными. Углошлифовальная машинка не имеет больших размеров, поэтому трудностей с ее транспортировкой не возникает. Однако если необходимо транспортировать самодельную циркулярку, то сделать это удастся только в случае, если она является переносной. Если за основу принимается металлический или деревянный верстак, то транспортировать инструмент будет достаточно трудно. Этот фактор необходимо предусмотреть еще на этапе проектирования циркулярной пилы. Перед тем, как приступать к работе, необходимо подготовить чертежи, по которым будете понимать, что конкретно необходимо конструировать.

Чтобы инструмент можно было транспортировать, рекомендуется изготовить мини-циркулярку из болгарки. Принцип ее изготовления прост, и заключается в выполнении следующих действий:

1. Подготавливается лист металла толщиной 1-2 мм, который будет применяться в качестве основания. Размер листа 80х80 см
2. С обратной стороны листа сваривается кронштейн из металлических пластин, который будут служить основанием для установки электроинструмента
3. В стальном листе нужно сделать прорезь для выступа режущего диска
4. Закрепить болгарку и испытать ее в действии

Принцип изготовления станка для пиления древесины простой, и каждый сможет справиться с задачей обустройства циркулярки из УШМ. Вариантов изготовления самоделки большое количество, и какой выбрать, зависит от предпочтений мастера, а также работ, которые планируется выполнять.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

• пропил делают в цельном листе;
• столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Конструкционные особенности

Произвести работы по модификации одного вида электрической пилы в другую можно при помощи старых элементов, которые от ремонта. Имея слесарные навыки и определенную смекалку, вы сможете без особых усилий справиться с таким заданием. Отличительными особенностями такого типа приспособления является то, что есть циркулярные пилы на основе болгарки, которые применяются как ручное приспособление или самодельный станок, который закреплен на столе или любой другой устойчивой основе.

Обратите внимание, что если у вас есть старая болгарка, то ее электрический двигатель лучше всего будет с нее снять и применять как сердцевину для будущей циркулярной пилы, а еще подойдет двигатель даже от стиральной машинки. Каждая циркулярка обладает несколькими основными компонентами:

Каждая циркулярка обладает несколькими основными компонентами:

• Станина для пилы.

• Самодельный столик в качестве устойчивого каркаса.
• Упор скольжения.
• Двигатель от угловой шлифовальной машинки.
• Штанга для регулирования высоты пропила
• Редуктор и пильный диск.

Подобный станок подойдет для того, чтобы распиливать небольшие древесные бруски. Когда вы планируете обработку древесины в большом количестве и огромных размеров, то тут стоит купить готовое производственное оборудование. Хотя его стоимость велика, но для бизнеса такая покупка будет оптимальным решением

Чтобы выполнять безопасные работы на циркулярной пиле, следует с особым вниманием выбирать для нее диски. Угловая шлифовальная машинка – это достаточно сложный инструмент, и использовать ее диски для распиливания изделий из древесины нельзя

Проблема заключается в том, что в любой момент может произойти его заклинивание.

При вращении на большой скорости этот элемент способен раскрошить древесину в щепки, от которых вы можете получить травмы. Это происходит из-за того, что во время обработки на диск будет идти большая нагрузка в виде высокой температуры. Оптимальным вариантом будет покупка нового изделия специально под циркулярную пилу.

Если закрепить циркулярную пилу на поверхности полу, то каркас нужно будет зафиксировать при помощи крепежных элементов (то есть уголков), чтобы была хорошая устойчивость. Для создания станины (основания) вы можете взять ненужный вам шкаф или даже пару листов ДСП. Но куда надежнее делать основу из металла. Основную часть рабочей поверхности лучше всего делать из ламинированной древесно-стружечной плиты или фанеры. Стол обязательно должен стоять прочно, чтобы вибрация была незначительной.

Соблюдение дополнительных мер безопасности

Мощный двигатель и рабочие детали, которые вращаются на огромной скорости, очень опасны не только для человека, работающего за станком, но и для окружающих. Неаккуратная работа и необдуманные действия, могут привести к тому, что заготовку легко вырвет рук. Такое летящее изделие становится неуправляемым оружием. При этом, такой сбой может повлечь за собой разрушение пильного диска. Разлет мелких осколков влечет за собой опасную травматизацию. Для минимизации рисков, создавая станок следует учитывать обязательные правила.

1. Не располагайте кнопку вкл/выкл на рабочем столе станины. Ее следует размещать на одной из боковых поверхностей.
2. Предусмотрите наличие защитного кожуха.
3. Запрещено эксплуатировать такое оборудование без надежной фиксации на устойчивой поверхности.

Как просто и быстро сделать циркулярку из УШМ

Сразу нужно отметить, что вариантов изготовления самодельной циркулярной пилы из УШМ много, и все зависит от фантазии мастера, а также наличия расходных материалов. Первоначально рассмотрим простейший вариант изготовления циркулярки, используя для этого лист ДСП и прочие расходные материалы. Принцип изготовления такой циркулярки следующий:

1. Берется лист ДСП размером 1х2 м, к которому приделываются ножки. В итоге получается стол, к которому необходимо прикрепить болгарку. Крепить инструмент необходимо исключительно снизу
2. Изготавливается кронштейн для закрепления электроинструмента. Для этого применяются металлические пластины толщиной более 1 мм
3. К столешнице пластины крепятся при помощи резьбовых соединений
4. Чтобы можно было регулировать глубина распила, кронштейн следует сделать подвижного типа. Для этого подвижную и неподвижную часть кронштейна следует соединить при помощи болта с гайками
5. Чтобы фиксировать инструмент в соответствующем положении, понадобится изготовить дополнительный кронштейн. За его основу берется длинный болт или шпилька. Гайки на шпильке будут обеспечивать фиксацию болгарки в соответствующем положении, а гильза, приваренная к подвижному кронштейну, отвечает за соединение
6. В столешнице необходимо сделать прорезь, через которую будет выступать пильный круг. Для этого используется дрель со сверлом. По краям будущей прорези нужно сделать отверстия, а затем по ним произвести прямолинейное распиливание тонкими полотнами
7. Дополнительно также изготавливается упор для столешницы, за счет которого происходит выравнивание распиливаемых заготовок

В итоге получаем стационарный станок для распиливания древесины, сделанный своими руками в домашних условиях. Теперь, зная, как из болгарки сделать циркулярку, можно приступать к делу. Видео инструкция по изготовлению самодельного станка представлена ниже.

1 Модернизируем болгарку своими руками — делаем отрезной станок

Ключевым преимуществом угловой шлифовальной машины является ее мобильность- это компактный инструмент, обладающий крайне широкой сферой применения. Однако есть у нее и недостатки, среди которых трудности в обработке незакрепленных деталей, при резке которых появляется сильная вибрация (может стать причиной разрушения абразивного диска на высокой скорости оборотов) и сложность соблюдения требуемых размеров заготовок при резке нескольких конструкций идентичной длины.

Вышеуказанные недостатки не проявляются при комплектации УШМ отрезным станком, который значительно увеличивает удобство резки как по дереву, так и по металлу. Изготовитель такой станок под болгарку можно самостоятельно, вам потребуется:

• профильная квадратная труба 40*40 и 20*20 мм;
• прямоугольный профиль 40*20;
• металлический уголок 32 мм;
• подшипники диаметром 32 мм;
• шпильки М12;

В собранном виде самодельный станок для болгарки представляет собой квадратную раму из профиля 40*40 мм, усиленную перемычками поперечными перемычками. На раме закреплено коромысло — механизм удерживающий УШМ, который позволяет в вертикальной плоскости изменять положение инструмента.

Самодельная стойка для болгарки делается по следующему алгоритму:

1. Первоначально нужно раскроить профиль на отрезки требуемой длины. Для бытовой эксплуатации будет достаточно несущей рамы 1*1 м.

2. С помощью сварки из профиля сваривается рама, после чего начинаются работы по сборке коромысла. Его длина составляет 70 м, состоит конструкция из двух профилей 40*20, между которыми установлены проставки из трубы 20*20. Ближе к задней части коромысла приваривается перпендикулярная стойка Т-образная стойка, которая будет удерживать узел на несущей раме.

3. К раме привариваются две параллельные перемычки, на которых фиксируется уголок под крепеж Т-образной стойки с высверленными отверстиями под болты.

4. В перемычки через подшипники устанавливается коромысло. Тут необходимо используя уровень тщательно контролировать его положение, какие-либо отклонения в горизонтальной плоскости не допустимы, так как они не позволят вам получить точную линию среза.

5. К передней части коромысла привариваются две параллельные пластины, использующиеся как фиксаторы УШМ, в центре фиксаторы выполняются из шпилек М12. Также необходимо закрепить ручку, посредством которой будет регулироваться положение инструмента в процессе резки.

Полученная в итоге самодельная станина для болгарки достаточно проста в эксплуатации. Вам необходимо установить УШМ в посадочное гнездо, расположиться справа от инструмента, положить на несущую раму заготовку и правой рукой опустить регулировочный рычаг. Сам рез производится в пространстве между поперечными перемычками рамы.

1.1 Циркулярная пила из болгарки

Сделать из УШМ циркулярную пилу еще проще, чем отрезной станок, так как нет необходимости выполнять большое количество сварочных работ. Потребуются следующие материалы:

• старый стол;
• металлический уголок;
• строительные хомуты либо уголок;
• шурупы, гайки.

Циркулярный станок из УШМ

Сразу отметим, что тут необходима низкооборотная угловая шлифовальная машина (в пределах 4-5 тыс. об/мин) либо с регулировкой оборотов, поскольку для резки дерева агрегаты с повышенными оборотами не подходят — из-за вращения заготовку будет отрывать от дисковой пилы, что грозит опасностью для оператора станка. Для распилов по дереву имеет смысл использовать УШМ с диском диаметром 150 либо 180 мм.

Циркулярный станок для болгарки легче всего выполнить на основе старого деревянного либо металлического стола. Вам потребуется проделать в столешнице отверстие параллельно одному из ее краев, длина отверстия должна соответствовать длине дисковой пилы УШМ. Болгарку нужно крепить к нижней плоскости столешницы так, чтобы над поверхностью стола возвышалось 2-3 см диска (при необходимости распила крупноразмерных заготовок — больше).

Крепление болгарки

Фиксация инструмента на столе должна быть предельно надежной, чтобы не допустить возникновения вибраций в процессе работы. Лучше всего закрепить ее с помощью 3-4 винтов через сваренные из стального треугольника Г-образные рамки.

Техника безопасности

С позиций техники безопасности, затея использовать болгарку в качестве пильного станка является весьма опасной и нежелательной. Слишком большая скорость вращения диска, ненадежное крепление инструмента, невозможность установки качественной защиты — все эти факторы единогласно требуют отказаться от затеи и обратиться к другим вариантам.

Однако, если решение принято, необходимо учесть следующие требования:

• устойчивость, неподвижность станины;
• жесткое крепление инструмента, невозможность вибрации или подвижек болгарки;
• использование только высокоскоростных пильных дисков.

Кроме того, необходимо соблюдать общие правила работы на циркулярном станке, основными из которых являются:

• исключено наличие свисающих завязок, рукавов, концов одежды;
• запрещено перемещать заготовки голыми руками в непосредственной близости от пильного диска;
• при заклинивании заготовки немедленно отключить станок и устранить возникшую проблему;
• начинать работу только после набора полной скорости вращения;
• запрещено тормозить диск после отключения руками или посторонними предметами, необходимо дождаться самостоятельной остановки.

Соблюдение правил безопасности является обязательным условием работы с деревообрабатывающими станками. Они считаются наиболее травмоопасной группой производственного оборудования, поэтому игнорировать правила ТБ ни в коем случае нельзя.

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

1. Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
2. Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
3. Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно

Важно!Ширина канала должна быть такой, чтобы сторона Т-образного элемента плотно в него входила. Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты

В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

• Станина или основание;
• Двигатель – чаще всего это асинхронный электродвигатель;
• Ременная передача — шкивы и передаточный ремень;
• Рабочий вал циркулярной пилы;
• Рабочий стол;
• Устройства безопасности;
• Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Шпиндель для крепления дисковой циркулярной пилы используется в виде резьбы на валу. Зажим пилы в таком случае делается при помощи гайки. Узел шпинделя можно сделать и по-другому, так как у ручной циркулярной пилы – просверлить отверстие в валу, нарезать внутреннюю резьбу и зажимать диск болтом. Но как показывает практика первый вариант лучше – циркулярная пила зажимается надежнее, да и толщину полотна можно подбирать разную.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

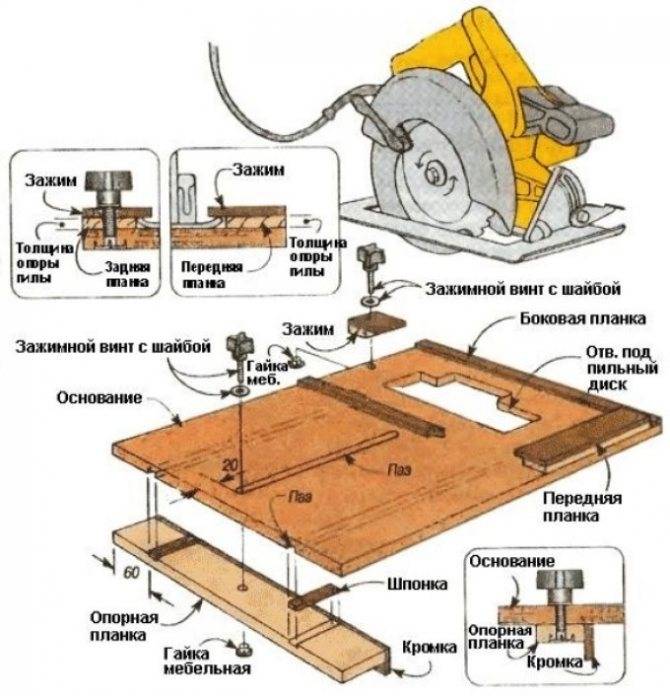

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Пошаговая инструкция

Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:

• прежде всего, нужно сделать стол-основу;
• установить саму болгарку и диск;
• прикрепить упорную планку;
• подвести электричество;
• провести проверочный запуск.

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.

Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.

• Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
• Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.

• После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
• Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.
• Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.

• Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
• Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
• На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.

На этом работа закончена.

Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.

Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.

Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.

Устройство циркулярной пилы

Являясь действительно полезным инструментом, циркулярка имеет достаточно простую конструкцию. Основные ее узлы:

• станина – рама, на которой смонтированы основные агрегаты;
• столешница с прорезью под диск;
• двигатель с системой передачи вращения;
• режущий инструмент, диск с зубьями.

Опционально устройство может быть дополнено толкателем, обеспечивающим поступательное продвижение заготовки к диску, и различными подъемными механизмами, регулирующими глубину распила.

Принцип действия циркулярной пилы (циркулярки) состоит в том, что вращение вала электродвигателя передается на режущий инструмент, диск с остро заточенными зубьями. Центр диска располагается ниже уровня столешницы, из нее выведен лишь его сегмент. К вращающемуся диску подводится заготовка, зубья вгрызаются в древесину, создавая ровный распил.
